8路16A继电器操作说明
三代8路时间继电器说明书_V1.0_20150825
X，Y
2
与 XB,YB XB01234567 YB01234567
3
或
Y
硬件:Y00-Y07 软元件:Y08-Y31
Hale Waihona Puke 5. 编程举例及说明：第一部分，延时控制：通过 Z00-Z15 组可以设定 8 路继电器独立运行或联合运行，功能比 8 个单路时间继电器更强。 实例 1.1. 各路独立运行：每路按自己的周期运行，如 Y00 开 1 秒关 1 秒，Y01 开 1 分钟关 5 分钟，Y02 开 2 小时关 10 小时。 第 Z00 组上电：运行 00 输出 Y00 闭合 01 延时 00:00:01.0 02 输出 Y00 断开 03 延时 00:00:01.0 04 结束 第 Z01 组上电：运行 00 输出 Y01 闭合 01 延时 00:01:00.0 02 输出 Y01 断开 03 延时 00:05:00.0 04 结束 第 Z02 组上电：运行 00 输出 Y02 闭合 01 延时 02:00:00.0 02 输出 Y02 断开 03 延时 10:00:00.0 04 结束 说明： Z00-Z15 组内是按顺序执行的， 只有前一行指令执 行完了，才会运行到下一条指令，设置比较简单。 Z00-Z15 各组是并列扫描的， 将需要独立控制的开 关分别设置于不同的组， 可以实现独立控制功能。
1
输出
YB
指令集（日历定时组：Z15-Z16）： Z15-Z16 组是按北京时间定时的，用于按日、周、月定时，总共有下面 4 条指令。 序号 1 2 3 指令 时间 定时 定日 Y 4 输出 YB Z 操作对象 校时 对象范围 北京时间 周/日：时段 月-日段-时段 硬件:Y00-Y07 软元件: Y16-Y31 YB01234567 Z00-Z15 运行 闭合 操作参数 年/月/日/时 /分/秒 周/日/时/分 月/日/时 指令说明 参照手表或手机校准系统时间； 指定每天的 xx 时 xx 分-xx 时 xx 分有效； 同时可以指定周 0123456 哪几天有效； 指定 xx 月 xx 日-xx 日的 xx 时-xx 时有效； 闭合:在时段内使继电器接通，时段外不控制； YB01234567 ：显示数字的位标识选中； 运行: 在时段内使延时程序运行，时段外不控制；
继电器使用方法
继电器使用方法
继电器是一种电气控制装置，它利用电磁吸引力原理来控制开关通断。
它在工业自动化控制、电力系统保护、家用电器控制等领域有着广泛的应用。
下面将介绍继电器的使用方法，希望对大家有所帮助。
1. 选择合适的继电器。
在使用继电器之前，首先要选择合适的继电器型号。
要根据实际控制的电流和电压来选择继电器的额定参数，以确保继电器能够正常工作并且具有足够的安全性能。
2. 连接继电器。
将继电器的触点与控制设备进行连接。
通常情况下，继电器的触点分为常开触点和常闭触点，根据实际需要选择连接方式。
在连接继电器时，要确保电路连接正确，避免接错线导致故障。
3. 调试继电器。
在连接完成后，需要对继电器进行调试。
可以通过给继电器加电，观察触点的通断情况来判断继电器是否工作正常。
同时，也可以通过测量继电器的触点电阻来验证继电器的工作状态。
4. 维护继电器。
在长时间使用过程中，继电器可能会出现接触不良、触点氧化等问题，因此需要定期进行维护。
可以使用专门的工具清洁继电器触点，确保其正常工作。
5. 注意安全。
在使用继电器时，要注意安全问题。
在连接电路时，要断开电源，避免触电。
同时，也要注意继电器的工作环境，避免进水、进尘等问题影响继电器的正常工作。
综上所述，继电器的使用方法并不复杂，但是在实际操作中需要注意细节，确保继电器能够正常工作。
希望以上内容对大家有所帮助，谢谢阅读！。

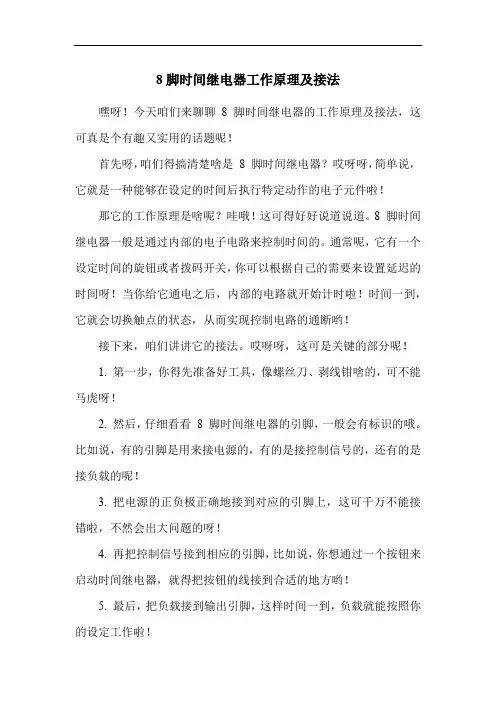

8脚时间继电器工作原理及接法
8脚时间继电器工作原理及接法嘿呀！今天咱们来聊聊8 脚时间继电器的工作原理及接法，这可真是个有趣又实用的话题呢！首先呀，咱们得搞清楚啥是8 脚时间继电器？哎呀呀，简单说，它就是一种能够在设定的时间后执行特定动作的电子元件啦！那它的工作原理是啥呢？哇哦！这可得好好说道说道。
8 脚时间继电器一般是通过内部的电子电路来控制时间的。
通常呢，它有一个设定时间的旋钮或者拨码开关，你可以根据自己的需要来设置延迟的时间呀！当你给它通电之后，内部的电路就开始计时啦！时间一到，它就会切换触点的状态，从而实现控制电路的通断哟！接下来，咱们讲讲它的接法。
哎呀呀，这可是关键的部分呢！1. 第一步，你得先准备好工具，像螺丝刀、剥线钳啥的，可不能马虎呀！2. 然后，仔细看看8 脚时间继电器的引脚，一般会有标识的哦。
比如说，有的引脚是用来接电源的，有的是接控制信号的，还有的是接负载的呢！3. 把电源的正负极正确地接到对应的引脚上，这可千万不能接错啦，不然会出大问题的呀！4. 再把控制信号接到相应的引脚，比如说，你想通过一个按钮来启动时间继电器，就得把按钮的线接到合适的地方哟！5. 最后，把负载接到输出引脚，这样时间一到，负载就能按照你的设定工作啦！哎呀呀，听起来是不是有点复杂？其实呀，只要你仔细点，按照说明书一步一步来，就不会出错的呢！在实际应用中，8 脚时间继电器用处可大啦！比如说，在自动控制灯光的系统中，你可以设置它在天黑后一段时间自动开灯，多方便呀！还有在工业生产中，控制机器的运行时间，提高生产效率呢！哇！总之，8 脚时间继电器虽然看起来小小的，但是作用可大着呢！只要我们掌握了它的工作原理和接法，就能让它为我们的生活和工作带来很多便利哟！不知道我讲清楚了没有？希望大家都能轻松学会8 脚时间继电器的工作原理及接法呀！。
智嵌物联 8 路网络继电器控制器 用户使用手册说明书
【智嵌物联】8路网络继电器控制器深圳总部地址：广东省深圳市宝安区新桥街道新桥社区新和大道6-18号1203 网址： 电话：*************北京办事处地址：北京市房山城区德润街6号院8号楼3层 电话：182****5439天猫店铺 淘宝店铺 京东店铺 微信公众号 公司官网修订历史目录1. 关于手册 (1)1.1 命名规则 (1)1.2 本手册适用型号 (2)1.3 相关产品资料下载 (2)2. 产品快速入门 (4)2.1 功能特点 (4)2.2 硬件准备 (4)2.3 使用配置软件控制 (5)2.4 使用网络调试助手控制 (8)3. 产品规格 (10)3.1 电气参数 (10)3.2 工作环境参数 (10)3.3 EMC防护等级 (10)3.4 继电器规格 (10)3.5 数字量输入参数 (12)3.6 通信参数 (12)4. 硬件接口及机械尺寸 (13)4.1 产品接口布局 (13)4.1.1 ZQWL-IO-1BX1C8、ZQWL-IO-2BX1C8接口布局 (13)4.1.2 ZQWL-IO-1BXRC8、ZQWL-IO-2BXRC8接口布局 (14)4.1.3 ZQWL-IO-1CXRC8、ZQWL-IO-2CXRC8接口布局 (15)4.1.4 ZQWL-IO-1CX1C8、ZQWL-IO-2CX1C8接口说明 (16)4.1.5 ZQWL-IO-1DXRC8、ZQWL-IO-2DXRC8接口布局 (17)4.1.6 ZQWL-IO-1BX0C8、ZQWL-IO-2BX0C84接口布局 (18)4.1.7 ZQWL-IO-1BX3C8、ZQWL-IO-2BX3C8接口布局 (19)4.1.8 ZQWL-IO-5CXZE8接口布局 (20)4.2 设备开关量输入 (21)4.3 设备继电器输出接线 (22)4.4 指示灯 (22)5. 模块参数配置 (23)5.1 智嵌网络IO配置软件 (23)5.2 网页参数配置 (24)6. 设备的高级功能 (28)6.1 心跳包 (28)6.1.1 心跳包 (28)6.1.2 注册包 (28)6.2 设备级联控制 (28)6.3 设备DI输入状态自动上报 (29)6.4 设备DI输入与DO输出联动 (29)6.5 设备与设备之间联动 (29)6.6 延时断开控制 (30)6.7 定时控制 (30)6.8 串口服务器功能 (31)7. 模块通讯协议 (32)7.1 自定义协议 (32)7.1.1 控制指令 (32)7.1.2 配置指令 (34)7.2 ASCII 控制协议 (35)7.2.1 设置DO继电器输出状态 (36)7.2.2 设置单路DO继电器状态 (36)7.2.3 设置DO继电器延时断开时间 (36)7.2.4 只读取DI状态 (37)7.2.5 只读DO继电器状态 (38)7.2.6 DI的脉冲计数值清零 (38)7.2.7 只读DI的脉冲计数值 (39)7.3 Modbus rtu协议 (39)7.4 Modbus rtu 指令码举例 (41)7.5 Modbus TCP协议 (44)8. 恢复出厂设置以及固件升级 (46)8.1 恢复出厂设置 (46)8.2 模块固件升级 (46)9. 应用案例 (47)9.1 网络IO控制器接入智嵌云控演示 (47)9.2 网络IO控制器设备间一对一联动控制配置方法 (53)常见故障处理 (57)销售网络 (58)1. 关于手册1.1 命名规则智嵌物联继电器控制设备的命名规则如图1.1所示。
ABB i-bus KNX 8-路开关器件 16A C-负载 功能能耗说明书
Категории
Низковольтное оборудование → Home and Building Automation → KNX → Standard Outputs → Switch Actuators 16/20 A
lighting (AX) acc. EN60669.
Ordering
Европейский товарный код (EAN)
Номер таможенного тарифа
Минимальный объем заказа
E-Number (Switzerland)
E-Number (Finland)
Environmental
Правила ограничения содержания вредных веществ. RoHS статус
Classifications
ETIM 5 ETIM 6 ETIM 7 e-класс
140 mm 0.561 kg
4016779066433 85371091 1 штука
405 669 085 2815627
SA/S8.16.6.2
E-Number (Sweden)
Dimensions
Чистая толщина изделия Чистая высота изделия Чистая ширина изделия Чистый вес изделия
Container Information
Package Level 1 Units Package Level 1 EAN Package Level 1 Depth / Length Package Level 1 Height Package Level 1 Width Package Level 1 Gross Weight
8路智能照明控制模块
ST-08.16A智能开关模块使用说明书一、概述ST-08.16A智能开关模块，通讯采用485总线方式，自带场景控制部分，本身设有继电器开关手动控制，具有远程编程和管理功能。
二、功能特点1、8路继电器开关输出单元2、自带场景控制器，多达128个场景3、每个回路具有灯具保护延时（0-60分钟）4、每个回路具有分批开启延时（0-25秒）5、每个回路继电器开关可手动控制6、具有远程编程和管理功能7、设备重启可选择已开的场景或指定的场景8、采用485总线方式通讯9、标准35mm导轨式安装结构三、主要技术参数1.输入电压：DC24V2.总线耗电：30mA/DC24V3.开关回路：8路4.每开关回路最大电流：16A5.继电器电气寿命：大于60000次（阻性负载）6.环境条件：工作温度0℃~45℃工作相对湿度20%~90%储存温度-40℃~+55℃储存相对湿度10%~93%7.外形尺寸：255mm×110mm×65mm8.重量：0.5kg四、外观说明模块外观和接线示意图如下所示：①1、2、3、4、5、6、7、8共八路继电器开关回路输出端②回路指示灯。
8个指示灯分别与8个手动开关按键一一对应，每个指示灯显示对应回路的开关状态。
③1、2、3、4、5、6、7、8共八路继电器手动按键，每次按下后，继电器状态与当前状态相反。
④电源和异常指示灯，模块正常工作时，指示灯每秒钟闪一次（慢闪），出现异常情况时，指示灯每250ms闪一次（快闪）。
⑤ DC+、DATA+、DATA-、COM为485总线接线端接线端信号定义及与485连线的对应关系为：DC+（＋24V）→棕、橙DATA+（信号＋）→蓝、绿DATA-（信号－）→蓝白、绿白COM（公共端）→棕白、橙白⑥消防信号接口。
DI-、DI+为消防信号输入接口，DO-、DO+为消防反馈输出接口。
两个接口都为有源信号，都需要外部接入电源，DI-、DI+只允许直流电压输入，范围为DC5V-30V；DO-、DO+也只允许直流电压输入，范围为DC5V-30V，用于驱动DC12V、DC24V中间继电器等设备，两者都切勿接入220V交流信号，1以免设备损坏。
继电器的正确使用方法
继电器的正确使用方法继电器的正确使用方法创建时间：2014-05-271.继电器的简单介绍继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器前瞻产业研究院发布的《中国继电器行业产销需求与投资预测分析报告前瞻》显示，上述行业对继电器的用量是相当可观的，随着这些行业的发展，无疑会促进继电器市场的进一步扩大。
2010 年，继电器出口的数量虽然降低了，但出口值却增加了，表明出口继电器的附加值提高了。
目前，继电器行业的高附加值产品已有较大提高，在某些领域已在逐步取代进口产品。
2.继电器的主要作用继电器是具有隔离功能的自动开关元件，当输入回路中激励量的变化达到规定值时，能使输出回路中的被控电量发生预定阶跃变化的自动电路控制器件。
它具有能反应外界某种激励量（电或非电）的感应机构、对被控电路实现“通”、“断”控制的执行机构，以及能对激励量的大小完成比较、判断和转换功能的中间比较机构。
继电器广泛应用于遥控、遥测、通讯、自动控制、机电一体化及和航天技术等领域，起控制、保护、调节和传递信息的作用。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
而作为控制元件，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
（2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
继电器使用说明
第一节继电器原理知识一、继电器的定义继电器是一种当输入量〔电、磁、声、光、热〕到达一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量〔如电流、电压、功率、阻抗、频率、温度、压力、速度、光等〕的感应机构〔输入局部〕；有能对被控电路实现“通〞、“断〞控制的执行机构〔输出局部〕；在继电器的输入局部和输出局部之间，还有对输入量进展耦合隔离，功能处理和对输出局部进展驱动的中间机构〔驱动局部〕。
作为控制元件，概括起来，继电器有如下几种作用：1)扩大控制围。
例如，多触点继电器控制信号到达*一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2)放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3)综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。
4)自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
二、继电器的工作原理如下图，当控制电路中的开关K闭合时，电磁铁便具有磁性，将衔铁吸下，使继电器触点接触，与触点相连接的电源电路便接通；当控制开关K断开时，电磁铁的磁性被撤消，继电器触点弹开，电源电路亦随之断开。
三、继电器的继电特性继电器的输入信号*从零连续增加到达衔铁开场吸合时的动作值**,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。
一旦触点闭合，输入量*继续增大，输出信号y将不再起变化。
当输入量*从*一大于**值下降到*f,继电器开场释放，常开触点断开〔如图1〕。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值*f与动作值**的比值叫做反响系数，即K f= *f /**触点上输出的控制功率P c与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=P C/P0第二节．继电器的分类继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载产品用途等分类。
16路报警输入
AV201616路报警输入8路继电器输出报警主机说明书1一、 简介:本设备为防盗、防火、门禁等各类报警探头采集装置。
可在千米之外用主控键盘或普通PC 机捕获现场各种报警信息，并可经预置好的报警联动继电器控制现场的灯光、报警、喇叭、摄像机构等等。
二、 性能:2.1前面版介绍:上图标注“485”的指示灯为RS-485通讯指示灯，有数据通讯时，该指示灯闪烁。
上图标注“ALARM INPUT ”的16个指示灯为16个报警输入指示灯，某路灯为蓝色时，表示该路撤防，绿色时，表示该路布防，红色时，表示该路报警。
上图标注“ALARM OUTPUT ” 的8个指示灯为8个报警继电器指示灯，某路灯为绿色时，表示该路继电器常开点与公共端断开，红色时，表示该路继电器常开点与公共端接通。
2.1后面版介绍:左端的16个4芯端子为16个报警输入端子，信号定义如下：IN ---报警输入V- --- 地信号ST --- 常开或常闭选择V+ --- +12V报警输入信号为报警探头的常开或常闭接点输出，或者0 – 12V电压信号。
中部偏右的8个3芯端子为8个报警继电器端子，信号定义如下：C --- 继电器公共端NC --- 继电器常闭端NO --- 继电器常开端2最右端标注“ADDRESS ”的8位开关为本机的地址开关。
最右端标注“A B ”的2位端子为本机的RS-485通讯信号输入端子，通讯方式为RS-485半双工方式。
三、 站址开关的使用:本解码器站址由后面板最右端标注“ADDRESS ”的8位开关设定。
数据范围在0 - 255之间。
开关拨向ON 为1，反之为0。
本说明书尾页标有从0 到 11 的解码器站址对应开关位置图示。
四、 报警探头输入接线及方式选择:后面板左端的16个4芯端子为16个报警输入端子，信号定义如下： IN --- 报警输入V- --- 地信号ST --- 常开或常闭方式选择V+ --- +12V 通常报警探头输出为继电器接点，分常开和常闭两种类型当选择报警探头输出为常开时，常开或常闭方式选择ST 与V- 短路，IN 和V+分别接报警探头的公共端C 和报警探头的常开端NO 。
8路继电器协议说明
8路继电器协议说明安卓软件协议：协议：TCP/IPIP: 192.168.1.4端口号：30000控制8路继电器代码表：1路开：FD 02 20 01 01 5D1路关：FD 02 20 01 00 5D2路开：FD 02 20 02 01 5D2路关：FD 02 20 02 00 5D3路开：FD 02 20 03 01 5D3路关：FD 02 20 03 00 5D、4路开：FD 02 20 04 01 5D4路关：FD 02 20 04 00 5D5路开：FD 02 20 05 01 5D5路关：FD 02 20 05 00 5D6路开：FD 02 20 06 01 5D6路关：FD 02 20 06 00 5D7路开：FD 02 20 07 01 5D7路关：FD 02 20 07 00 5D8路开：FD 02 20 08 01 5D8路关：FD 02 20 08 00 5D1-8路开：FD 02 20 F8 88 5D1-8路关：FD 02 20 F8 80 5D查询当前8路继电器状态：FD 02 20 FF FF 5D下位机回应继电器状态：FD FF XX 5D(XX 8个位每一位表示一路继电器状态，“1”表示开，“0”表示关；)8路总开回应状态：FD FF FF 5D8路总关回应状态：FD FF 00 5D2，测试网络串口助手测试1、PC端设置192.168.1.205、网线连接网络8路到PC端2、串口助手设置类型、IP地址、端口号，16进制显示。
点连接一定要用先勾3、输入1路打开命令FD 02 20 01 01 5D查询当前继电器状态输入FD 02 20 FF FF 5D 以下FD FF 01 5D 表示当前1路打开状态。
施耐德电气 755XBX 磁性锁定八脚继电器 16A 说明书
~ ~ ~
Standard version Storage Operation Operational
(Resistive)
ms V(rms) V(rms) V(rms)
°C °C g-n g-n
grams
OCTAL BASE LATCHING RELAY
RESET
22 5 12 4
14 3
21 6
16-1351 Metal Hold-Down Clip See Section 3 p.8-11
Magnecraft Solution Guide 105A
2.95 3.77 (75) (96)
3.62 3.77 (92) (96)
OTHER MATTING SOCKETS; 70-750E11-1, 70-750DL11 70-464-1, 70-170-5
847-441-2540
The 755 Magnetic Latching relay, with an 11 pin octal base, operates by using a pulsed input. A permanent magnet maintains the last position until a redirected second pulse moves the contacts back to the original state.
755XBXC-6A 755XBXC-12A 755XBXC-24A 755XBXC-120A 755XBXC-240A
22/22 Ohms 90/90 Ohms 350/350 Ohms 1,400/1,400 Ohms 9,000/9,000 Ohms
755XBXCD-6D 755XBXCD-12D 755XBXCD-24D
多功能主机-8路输出模块使用说明书
深圳市宏安科智能科技有限公司八路继电器输出模块使用说明书
8路联动模块主要用于联动监控、家电、灯光等
1、模块和主机的接线方法：八路输出模块和主机键盘一起并接在主机的键盘
接口
2、联动输出端的接线方法：将所要联动设备的电源回路或者信号回路中一条
线剪断分别接到模块任意一路输出端的常闭（NC、COM）或者常开（NO、COM）输出端口
3、输出模块设置
格式：8路输出时间：35+路数（1-8）+秒数（4位）+F4 秒数0000—9999秒（出厂值为60秒）
8路输出条件：36+路数（1-8）+条件1（2位）+条件2（2位）+F4 （出
厂值为0）
8路输出对应条件：00为警号跟随 01—16为对应防区报警输出
17为防区报警输出
18 为按下紧急A键
19为布防
20为撤防
21为布防输出撤防关
远程控制输出模块输出：*+路数+状态+（路数1—8，表示1-8路，状态1打开输出，2关闭输出）
例如：在远程控制状态下按 *+1+1+#（就表示打开第一路输出）
*+1+0+#（就表示关闭或不打开第一路输出）。
8路强电继电器使用说明
用户手册目录第一章、绪言 (2)第二章、设备使用注意事项 (2)第三章、本机特点 (2)第四章、通讯协议 (3)第六章、电源控制器连接方法 (4)第一章、绪言感谢您购买和使用本公司的电源控制器产品。
在使用本机前，请细阅这本用户手册，以便能正确使用。
并且请妥善保存这本手册，万一有不了解或故障时，这本手册会带给您很大的帮助。
该电源控制器是最新开发的高科技产品。
此产品专为各类多媒体中央控制器量身定制，通过机器内置地址码，最高可以级连255台电源控制器。
第二章、设备使用注意事项为确保设备可靠使用及人员的安全，请在安装、使用和维护时，请遵守以下事项：1、在设备安装时，应确保电源线中的地线接地良好，请勿使用两芯插头,。
确保设备的输入电源为220V50Hz的交流电。
2、当电源开关处于关的状态时，机箱内的电源线仍然带电，非专业人员请勿随意打开机箱,以免发生触电事故。
3、不要将电源控制器设备置于过冷或过热的地方。
4、电源控制器在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。
5、阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。
6、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。
第三章、本机特点采用国际通用RS-232（可选配RS-485）控制方式，可以兼容兼容Crestron，AMX，等中控系统或第三方控制设备；机器内置220V电源供电，不需要另配电源；内置255位地址码，按不同系统需要可以级连255台；内置八路进口30A大功率继电器模块，单路功率可达2000W；特宽电源插座，免外接电源拖板；紧急情况下可面板控制；电源接口端有常开和常闭端，可以和其他控制模块做联动功能；PC软件控制，首创设备信息存取功能；内置RS-232输入、输出接口，方便多台电源控制器连接。
每路可单独按键手动控制；增加时序控制功能，面板ALL按键执行，1-8通道间隔1秒吸合，8-1间隔1秒关闭，间隔时间可用PC软件设置。
16路输入8路输出继电器可编程工控板产品使用说明
16路输入8路输出继电器可编程模块产品使用说明简要说明：一、尺寸：长144mmX宽107mmX高25mm二、主要芯片：STC12C5A60S2 是51单片机的8~12倍(兼容51系列单片机)三、工作电压：直流12伏(另有24V继电器可选)四、通过9针串口下载程序（同时支持TTL下载程序）五、特点：1、具有电源指示。
（供电电源有防接反保护）2、16路输入（包括：2路模拟量输入，2路高速光电输入，12路光电隔离输入）。
3、8路光电隔离继电器输出控制。
4、标准的11.0592M晶振。
（便于设置串口波特率）5、具有上电复位和手动复位。
6、独立的串口通信及485通信。
7、可以接315M带解码的无线接收模块。
8、输入输出均有信号指示灯。
9、继电器开关量输出，最大切换电压220V，最大切换电流7A。
最大切换功率200W。
10、电流加有，光电隔离，续流二极管，压敏电阻，抗干扰能力强。
11、四周有固定安装孔，也可插入PCB107mm卡槽，安装在DIN导轨上。
12、通讯稳定，提供原理图，及板子的参考例程。
13、单片机无加密，可插拔更换，带有程序下载口，可随意更改程序14、、端子采用螺旋压接端子15、工作温度-40度至 +70度16、工作湿度 40% ~ 80%RH使用说明：【标示图】【供电接线图】【通讯及下载接线图】【模拟量输入接线图】【光电隔离输入接线图】【高速光耦输入接线图】【外接315M无线遥控模块】（默认发货不提供接收模块和遥控器需要另外联系销售购买）通过编程实现控制。
提供相关例程。
【输出部分标注说明】【原理图】（提供PDF文件）【PCB图】（提供PDF文件）【原件清单】（提供PDF文件）【测试程序】（提供源代码及各个模块功能的代码）01.一对一点动输出程序/********************************************************************汇诚科技使用芯片：STC12C5A60S2晶振：11.0592MHZ编译环境：Keil作者：zhangxinchunleo*********************************************************************/ /******************************************************************** 程序说明：//模拟量输入（这里用作普通IO口，高电平触发）当IN1口与+5V口接通后，对应的继电器吸合，OUT1接通//第一组普通开光量输入（可做脉冲输入，最大1Khz的脉冲）当IN2口与GND口接通后，对应的继电器吸合，OUT2接通当IN3口与GND口接通后，对应的继电器吸合，OUT3接通当IN4口与GND口接通后，对应的继电器吸合，OUT4接通当IN5口与GND口接通后，对应的继电器吸合，OUT5接通当IN6口与GND口接通后，对应的继电器吸合，OUT6接通当IN7口与GND口接通后，对应的继电器吸合，OUT7接通//第二组普通开光量输入（可做脉冲输入，最大1Khz的脉冲）当IN8口与GND口接通后，对应的继电器吸合，OUT8接通当IN9口与GND口接通后，对应的继电器吸合，OUT9接通当IN10口与GND口接通后，对应的继电器吸合，OUT10接通当IN11口与GND口接通后，对应的继电器吸合，OUT11接通当IN12口与GND口接通后，对应的继电器吸合，OUT12接通当IN13口与GND口接通后，对应的继电器吸合，OUT1接通//高速脉冲输入（最大100KHz）（也可作普通IO口用）当IN14口与GND口接通后，对应的继电器吸合，OUT2接通当IN15口与GND口接通后，对应的继电器吸合，OUT3接通********************************************************************** */#include "STC12C5A60S2.H"/********************************************************************初始定义*********************************************************************/ /*定义十四个输入*///模拟量接口，做普通IO口时，高定平有效（这里用做普通IO口）sbit IN1=P1^0;//开光量输入低电平有效sbit IN2=P1^1;sbit IN3=P1^4;sbit IN4=P1^5;sbit IN5=P1^6;sbit IN6=P1^7;sbit IN7=P3^4;sbit IN8=P3^5;sbit IN9=P3^6;sbit IN10=P3^7;sbit IN11=P4^6;sbit IN12=P4^5;sbit IN13=P4^4;//高速脉冲输入，触发信号高低可选sbit IN14=P3^2;sbit IN15=P3^3;/*定义八位输出*/sbit OUT1= P0^4;sbit OUT2= P0^5;sbit OUT3= P0^6;sbit OUT4= P0^7;sbit OUT5= P2^7;sbit OUT6= P2^6;sbit OUT7= P2^5;sbit OUT8= P2^4;sbit OUT9= P2^3;sbit OUT10=P2^2;sbit OUT11=P2^1;sbit OUT12=P2^0;void main(){P1M1|=0X01; //0000 0001 //因为此IO口直接引出，外加下拉电阻。
继 电 器 使 用 指 南
继电器使用指南
●为保持继电器的原始性能，请保持继电器免受冲击或跌落。
●在正常使用情况下，请勿拆开外盖，以免继电器性能受损。
●请勿在存在硅、硫化气体、有机气体的环境中使用继电器，否则会导致接点接触不良，如不得已要在有害环境中贮存，请考虑选用密封型继电器。
●请确认型录上的线圈电压、切换功率和环境温度，在使用极性继电器时请注意线圈的极性(+, -)，线圈必须加上额定电压，直流型继电器线圈施加方波电压，交流型继电器线圈施加正弦波电压。
●额定切换电力和寿命仅作指导，因为开关寿命会受到线圈的驱动回路、负载的种类、开关频度、开关相位、周围环境等的影响，使用前请务必确认负载类型和动作条件。
●在实际使用时，PC板上的铜箔设计请确保有足够的导电面积。
●请确保线圈不要长期施加最大允许电压。
●绝对不要对继电器施加超出设计值的切换电压和切换电流。
●继电器请勿使用于超出型录规定的环境温度中。
●如果需要有清洗过程，密封型继电器可以在短时间内清洗。
如果塑料材质外盖的继电器在高温的水中清洗，水侵入继电器内部会造成问题。
如果必须做清洗，请与我们工厂联系，检讨必要的限制和条件，请勿对所有类型的继电器进行超音波清洗。
继电器使用指南
继电器使用指南(总9页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除Relay terms and wizard继电器的使用通常人们所说的产品可靠性是指产品的工作可靠性,其被定义:在规定的条件下和规定的时间内,完成规定功能的能力。
它由产品的固有可靠性和使用性组成,前项由产品的设计和制造工艺决定,而后者则与用户的正确使用及生产厂家售前、售后服务有关。
用户使用时应注意以下各项1、线圈使用电压2、线圈使用电压在设计上最好按额定电压选择,若不能,可参考温升曲线选择。
使用任何小于额定工作电压的线圈电压，将会继续影响继电器工作,注意线圈工作电压是指加到线圈引出端之间的电压,特别是用放大电路来激励线圈,务必保证线圈两个引出端的电压值，反之超过最高额定工作电压时也会影响产品性能,过高的工作电压会使线圈温升过高,特别是在高温下,温升过高会使绝缘材料受到损伤,也会影响到继电器的工作安全,对磁保持继电器,激励(或复归)脉宽不小于吸合(或复归)时间的3倍,否则产品会处于中位状态。
用固态器件来激励线圈时,其器件耐压至少在80V以上,且漏电流要足够小,以确保继电器的释放。
3、瞬态抑制4、继电器线圈断电瞬间，线圈上可产生高于线圈额定工作电压值30倍以上的反峰电压，对电子线路有极大的危害,通常采用并联瞬态抑制(又叫削峰)二极管或电阻的方法加以抑制,使反峰电压不超过50V,但并联二极管会延长继电器的释放时间3-5倍,当释放时间要求高时,可在二极管一端接一个合适的电阻。
5、多个继电器的并联和串联供电6、多个继电器并联供电时,反峰电压高(即电感大)的继电器会向反峰电压低的继电器放电,其释放时间会延长,因此最好每个继电器分别控制后再并联才能消除相互影响,不同线圈电阻和功耗的继电器不要串联供电使用,否则串联回路中线圈电流大的继电器不能可靠工作,只有同规格型号的继电器可以串联供电,但反峰电压会提高,应予以抑制,可以按分压比串联电阻来承受供电电压亮出继电器的线圈额定电压的那部分电压。
继电器的使用方法
继电器的使用方法继电器继电器是一种利用各种物理量的变化，将电量或非电量信号转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使在同一电路或另一电路中的其它器件或装置动作的一种控制元件。
它用于各种控制电路中开展信号传递、放大、转换、联锁等，控制主电路和辅助电路中的器件或设备按预定的动作程序开展工作，实现自动控制和保护的目的。
电磁式继电器按输入信号不同分有：电压继电器、电流继电器、时间继电器、速度继电器和中间继电器。
如下图。
图继电器的安装继电器的使用继电器在使用时一般都是由继电器和继电器底座组合而成，继电器底座可以快速安装在导轨上，并能够吧继电器的线圈和触电的接点引出到底座的快速连接柱上，使得在使用和接线时都非常方便，如果继电器损坏也可以直接将继电器从底座上拔出直接更换，节省了维修时间。
继电器的分类按线圈电流种类不同分有：交流继电器和直流继电器。
在设备中使用的继电器是24V直流继电器，如图共有2组常开和常闭触点，接线方法如下图。
在接线时大家注意继电器底座和继电器插针的对应关系。
（a）继电器实物图（b）继电器图形符号电磁式继电器的构造及工作原理电磁式继电器一般由铁芯、线圈、衔铁、触头簧片等组成的。
电磁式继电器构造：工作原理：只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而到达了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
八脚继电器使用方法
八脚继电器使用方法Relay is an important component in electronic circuits, acting as a switch to control the flow of current. 八脚继电器是一种在电子电路中起着关键作用的组件，可以控制电流的流动。
When using an eight-pin relay, it is crucial to understand the pin configuration and the role of each pin. 在使用八脚继电器时，了解各引脚的配置和作用至关重要。
Typically, an eight-pin relay will have a common, normally open, and normally closed contact, along with a coil pin and additional pins for features like indicator LEDs. 通常，八脚继电器会有一个公共引脚、一个常开引脚、一个常闭引脚，还有一个用于继电器线圈的引脚以及其他功能的引脚，比如指示LED。
To use an eight-pin relay, you will first need to connect the coil pins to a power source to energize the relay. 要使用八脚继电器，首先需要将线圈引脚连接到电源以供电继电器。
Once the relay is energized, the common contact will switch from the normally closed position to the normally open position, allowing current to flow to the controlled device. 一旦继电器被激活，公共引脚将从常闭位置切换至常开位置，使电流流向被控制的设备。
一代8路时间继电器说明书
一代8路时间继电器说明书1.产品特点:多种工作模式:定时器:可设置每天（周x有效可自定义）的xx时xx分xx秒启动相关继电器输出，可以设99个时间点。
计时器:可设置与北京时间无关的一系列延时动作，可上电启动或按键启动，可循环00-99次或无限循环；当您需要多个不同时序的延时动作序列时，可以设置多达45组的延时系列数据，方便快速调用；当您需要非常多的动作时，可以将多组数据接龙，最多可以设 99步*45组 = 4455步动作。
定时器+计时器:可在定时器模式下调用计时器数据组，当您需要复杂的定时功能，该模式可大大简化设置。
使用简单易懂:12864中文液晶显示，菜单清楚易懂，按键功能直观。
控制精度高:定时器定时精度为秒，计时器每步延时时间为0.01秒-99小时，还可多步相加实现更长延时。
2.接线说明:控制器供电:采用DC24V电源供电，要求电压精度为±10%；接线如下图所示，24V开关电源V+输出接控制器的+24V，V-输出接控制器的GND端子；如果采用带DC圆头插头的电源适配器，则直接插入+24V端子旁的黑色插孔便可。
负载供电:负载通常与控制器分开供电，特别是当负载不是DC24V设备时，一定要分开供电；负载电压范围为0-220VAC，如下图，当负载为220VAC电磁阀或交流接触器时，负载V+便为火线， 负载V-便为零线，当负载为24V电磁阀时，负载V+便为-24V，载V-便为GND。
继电器规格:采用HF3FF，提供常开、常闭输出，最大切换电压:277VAC/30VDC，最大切换电流:10A；外接按键功能:接GND有效，IN1启动01组，IN2启动02组，IN3启动03组，IN4启动04组，IN5暂停/继续；3. 尺寸说明:145*90*40mm4. 功能设置:4.1按键功能:工作状态下，各按键功能定义:“设置”键:进入设置状态；“删除”键:刷新屏幕；“确认”键:启动/暂停运行当前显示计时器数据；“-”键:启动01组；“＞”键:启动02组；“＜”键:启动03组；“+”键:计时器复位到01组停止状态；“<<”“>>”键:上下翻页查看当前计时器数据或定时器数据；设置状态下下，各按键功能定义:“<<”“>>”键:上下翻页查看当前计时器数据或定时器数据；“＜”“＞”键:左右移动设置光标；“+”“-”键:光标所指数据递增/递减，输入设置数据；“删除”键:删除当前显示页数据；“确认”键:基本无功能；在上电显示软件版本状态下下，各按键功能定义:“删除”键:可清空所有定时器和计时器数据，恢复为出厂状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DIN-R0816A8路16A电源控制模块
概述
DIN-R0816A电源控制模块是我公司开发研制的一种智能化电源控制器，是智能控制系统的功率输出模块，有8个输出回路。
可设置场景部分，继电器为磁保持继电器，不仅省电，更自带物理直通开关。
该模块采用485总线通讯方式，功能齐全，适用于智能化控制系统的各领域。
功能特点
♦一键更换模块，自动恢复模块数据和状态
♦可设置为最多24个模式的组成部分
♦每个回路具有高限值、低限值、保护延时、启动延时
♦每个回路自带紧急直通开关
♦设备可设置记忆保存功能，以记忆最近的回路状态
♦继电器为磁保持类型，持久省电
♦采用485总线方式通讯
♦标准35mm导轨式安装结构
主要技术参数
♦工作电压：DC24V
♦静态输入电流：12mA@DC 24V
♦动态输入电流：40mA@DC 24V
♦输出回路：8路
♦每回路最大输出电流：16A
♦继电器有效寿命：大于60000次
♦环境条件：
工作温度0℃~45℃
工作相对湿度20%~90%
储存温度-40℃~+55℃
储存相对湿度10%~93%
♦外形尺寸：144mm×88mm×66mm
外观说明及连接示意图
①A～H为8个继电器回路输出端
②DC24V、DA TA+、DATA-、COM为485
总线接线端。
③直通开关：
继电器自带物理直通开关。
④模块指示灯：
模块正常工作时，为稳定的1秒闪烁，当使
能了记忆功能时，模块记忆状态，指示灯快闪
3秒，模块出厂和检测状态过程中，指示灯保
持常亮。
⑤复位和出厂按键
单按该按键超过1秒时，识别为复位操作，
执行模块复位功能，长按该按键超过5秒时，
识别为出厂功能，模块出厂会清掉所有数据，
数据清空后会自动向交换机申请恢复数据和状
态，该功能用于一键更换非正常工作的模块，
或恢复模块数据
主要设置说明
该模块接入485总线，打开串口控制软
件”，设置该模块。
♦本机通讯地址
本机通讯地址由电脑或中控系统分配。
♦区域
区域是对本模块8个回路的划分，一个区
可含回路数最多8个，一个回路只能分配给一
个区，最多可设置8个独立区域。
点击“分区”对8个回路分区。
♦回路
对8个回路参数的设置，包括回路备注、
负载类型、低限、高限、最大水平等设置。
“负载测试”对回路状态测试。
♦模式
综合设置系统使用模式，如离家模式、回
家模式、全开/全关模式等等
♦记忆
可对8个回路单独设置是否使能记忆功
能，使能记忆以后，当回路状态发生改变30
秒后，对回路状态进行记忆。
♦紧急直通控制功能
使用工具拨动继电器自带物理开关，实现对
回路的通断。
安装连接
♦安装条件
安装位置要通风良好，注意防潮、防震、
防尘。
♦接线规格
本模块电源输入端连接线： 2.5mm2铜导
线。
本模块负载输出端连接线： 2.5mm2铜导
线。
485总线连接线：工程专业4芯线。
安全使用与维护保养
1.使用前详细阅读所有说明。
2.勿靠近干扰设备。
3.要建立良好通风散热环境。
4.在使用过程中，注意防潮、防震、防尘。
5.严禁雨淋、接触其它液体或腐蚀性气体。
6.定期除尘，不能用酒精、汽油等挥发性液
体擦拭。
7.如受潮或被液体侵袭，应及时进行干燥处
理。
8.定期检查线路的受损和老化程度，应及时
更换不合格线路。
9.机器出现故障时，请与专业维修人员或本
公司联系。
本模块电源AC220V～240V接入须
通过合适的断路器（≥10A）。
接线要符合要求。
①
②
③
④
⑤。
