对接焊缝焊接工艺评定选择分析-PPT演示文稿
焊接工艺评定及焊接工艺评定标准PPT学习课件
专用规则（七个方面）
•预热、后热（ 4103是 降 低 最 低 预 热温 度 ， 0452及 47014为 预 热 比 评定 值 低 50℃以 上 ， 层 间 最 高 温度 比 评 定纪录值高50℃） •保 护 气 体 •电特性（4103规定 ， 电 流 电 压 范 围变 化 要 重 新 评 定 ， 0452及47014均 不 是 重 要 或 补 加因 素 ） •技 术 措 施
其它要求
在0452及47014中规定“对接焊缝焊接工艺适用于角焊缝”，4103标准未进行规定，但有角焊缝的 试验要求。
试验项目及试件
• 拉伸试件：0452及47014均为带垫肩的试样，4103是不带垫肩的试样。
谢 谢!
设计、焊接工艺评定和施工三者的关系
设计
• 评定标准（依据） • 管材材质 • 特殊性能要求（包括推荐焊接方法和焊材）
按标准进行工艺项目统计（材质、管径、壁厚等） 按设计要求进行性能试验
工艺评定 根据合格工艺评定编制工艺规程施工
施工
• 根据工艺规程进行焊接 • 对焊材进行复验
焊接工艺评定的依据
主要依据是有关的技术标准及设计要求： 国外标准如： • 美国ASME《锅炉压力容器规范》中的第Ⅸ卷“焊接及钎焊评定” • API 1104 国内标准如： • NB/T47014《承压设备焊接工艺评定》《钢制压力容器焊接工艺评定》； • SY/T4103-2006《钢质管道焊接及验收》； • SY/T0452-2012《石油天然气金属管道焊接工艺评定》等。
焊接工艺评定培训讲义
焊缝工艺评定试件分类
从焊接角度来看，任何结构的压力容器、 压力管道都是由种种不同的焊接接头和 母材构成的，而不管是何种焊接接头都 是焊缝连接的，焊缝是组成不同形式接 头的基础。焊接接头的使用性能由焊缝 的焊接工艺来决定，因此焊接工艺评定 试件分类是焊缝而不是焊接接头，在标 准中将焊接工艺评定试件形式分为对接 焊缝试件和角焊缝试件，并对它们的适 用范围作了规定。
GB6479,JB4726JB4726 GB6479 GB6654 GB6654 JB4726 GB150 GB6479,GB9948 GB5310 GB6479,GB9948,JB4726 GB6654 GB5310 JB4726
第22页/共62页
试件母材为IV-2组 和σb下限植大于540MPa级的低合钢， 按表2-2和表2-3中的规定，除此之外，其他钢材有效 范围按表2-4和表2-5规定。
2、对各种工艺因素的分析
（1）焊接方法 改变焊接方法需重新评定； 当同一条焊缝使用两种或两种以上焊接方法（或焊接
工艺）时，可采用组合评定和分别评定两种方法。
第15页/共62页
（2）焊缝形式 对接焊缝的试件评定合格的工艺亦适用于焊件角焊缝； 板材对接焊缝试件评定合格的工艺亦适用于管材的对
接焊缝，反之亦可。 管与板角焊缝评定合格的工艺亦适用于板材的角焊缝，
作业指导书的依据。 3、焊接质量管理的关键环节，是衡量一个
单位施焊能力和技术水平的重要标志。
第3页/共62页
焊接工艺评定与焊接性试验
金属材料焊接性：工艺焊接性（可用性）和使用焊接 性（可靠性） 。
工艺焊接性主要解决结合性能问题，即不出现裂纹， 主要通过钢材焊接性试验实现（碳当量）；
使用焊接性则主要解决实际应用中是否符合使用条件 问题，主要通过焊接工艺评定实现。 焊接性评价资料是焊接工艺评定的基础。（钢材的技术 参数、钢材焊接裂纹敏感性试验报告、研究报告、相关 论文及工程总结）；
《焊接工艺评定》课件
焊接工艺评定记录的管理
记录的种类与内容
列出需要保存的记录种类，以及每种记录应 包含的内容。
记录的保存方式与期限
规定记录的保存方式，如纸质或电子版，并 明确保存期限。
记录的查阅与使用
规定记录的查阅和使用权限。
记录的更新与完善
说明如何对记录进行更新和完善，以确保其 准确性和完整性。
05
焊接工艺评定案例分析
分析试验结果
根据检测结果和分析，得出试 验结论，并提出改进意见和建 议。
04
焊接工艺评定报告与记录
焊接工艺评定报告的内容
评定目的和依据
明确评定的目的和所依据的标准、规范。
母材、焊接材料及焊接方法
详细列出母材的材质、规格，焊接材料的种类、规格，以及采用的焊接方法。
评定参数与结果
列出评定的各项参数，如焊接电流、电压、焊接速度等，以及对应的评定结果。
焊接材料评定
评估不同焊接材料的可焊性、焊接效率和焊接质量。
焊接工艺评定
评估焊接工艺参数、焊接顺序和焊接操作对焊接质量 的影响。
焊接工艺评定试验设备
焊接设备
包括弧焊机、埋弧焊机、激光焊机等，用于实 现焊接操作。
测试设备
包括硬度计、X射线检测仪、超声波检测仪等， 用于检测焊接质量和无损探伤。
辅助工具
包括夹具、支架、冷却设备等，用于辅助焊接操作和保证焊接质量。
案例一：压力容器焊接工艺评定
压力容器焊接工艺评定概述
压力容器焊接工艺评定流程
压力容器是工业生产中常用的设备，焊接 工艺评定是确保压力容器质量的关键环节 。
包括母材检验、焊接方法选择、焊接工艺 参数确定、焊接试板制作及检验等步骤。
压力容器焊接工艺评定标准

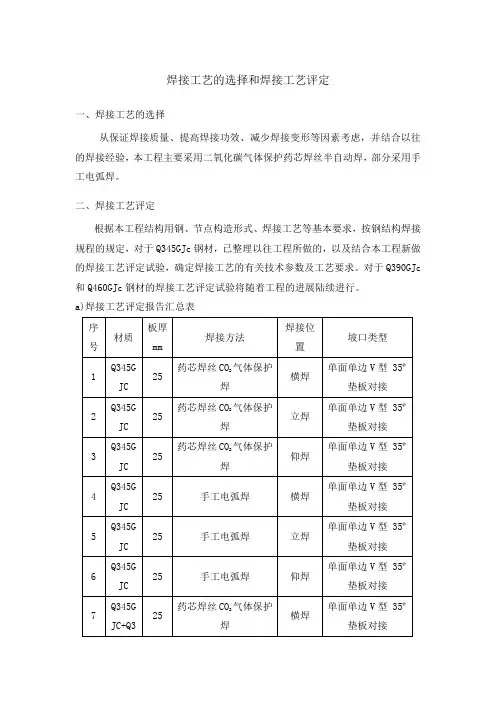

焊接工艺的选择和焊接工艺评定
焊接工艺的选择和焊接工艺评定一、焊接工艺的选择从保证焊接质量、提高焊接功效、减少焊接变形等因素考虑，并结合以往的焊接经验，本工程主要采用二氧化碳气体保护药芯焊丝半自动焊，部分采用手工电弧焊。
二、焊接工艺评定根据本工程结构用钢、节点构造形式、焊接工艺等基本要求，按钢结构焊接规程的规定，对于Q345GJc钢材，已整理以往工程所做的，以及结合本工程新做的焊接工艺评定试验，确定焊接工艺的有关技术参数及工艺要求。
对于Q390GJc 和Q460GJc钢材的焊接工艺评定试验将随着工程的进展陆续进行。
a)焊接工艺评定报告汇总表b) 试件厚度及焊接工艺评定板厚覆盖范围c) 根据焊接工艺评定试验，对于Q345GJc钢材，确定有关焊接技术参数如下；三、厚板焊接的预热和后热保温Q345GJc钢材焊接节点的预热，除钢管立柱采用电加热以外，其余部位均采用火焰加热。
有关预热的技术参数见下表：经与设计协调确定，Q345GJc 钢材焊接节点的在焊后采用保温缓冷的措施，以减小焊接应力对结构的影响。
Q390GJc 和Q460GJc 则通过焊接工艺评定试验再予确定。
四、焊接顺序图1 现场焊接部位总体焊接顺序对结构的变形是一个关键因素，如上图所示，每道环包括24个立柱节点、48个环梁节点、48个斜撑节点。
而这些节点又全为熔透焊缝。
经321立柱接缝斜撑接缝环接缝待焊接结构已完成结构测定，每个焊接节点收缩量为2∽4mm 。
其累积效应对结构的影响不可忽视。
必须在施工实践过程中不断摸索，优化焊接顺序，来控制焊接对结构变形的不利影响。
a ） 平面总体焊接顺序每道环分成24个单元，其中12个主单元由两根立柱、一根环梁和一根斜撑组成，另12个副单元由环梁和斜撑组成，如图所示：图2 焊接单元划分示意图在结构安装校正到位后，对称布置焊接点，首先交错焊接其中12个主单元，然后再交错焊接6个副单元，再焊接3个副单元，留下3个单元作为最终封闭接头。
这样对称分布焊接节点的施焊顺序，可使焊接变形逐步消化在每一个单元内，不致整个环造成累积偏差。
焊评PPT课件
焊接工艺评定案例讲解压力容器焊接工艺评定为压力容器焊接的指导性文件，其选用的合格与否直接严重影响着焊接过程的质量与合规性，所以压力容器选择合适的焊评是焊接工作的重中之重，不容有错误，下面举1个压力容器焊评选取例子和部分焊评是否可以覆盖所选项目的例子，就压力容器焊接工艺评定的选用进行讲解。
不妥之处还请各位指正。
例1某压力容器，壳体材料Q345R，壁厚16mm，纵缝（A1、A2、A3、A4）和环缝（B1、B2）采用双面埋弧焊（机动焊、H10Mn2、HJ350、有焊剂垫、无自动跟踪、目视观察控制、多道焊、平焊位置）；椭圆形封头拼接后热压成型；椭圆形封头与筒体连接的最后一道环缝（B3）采用背面焊条电弧焊（J507、平焊），正面埋弧焊全焊透（机动焊、H10Mn2、HJ350、有焊剂垫、无自动跟踪、目视观察控制、多道焊、平焊位置）；人孔接管A5（DN450）用厚16mm、Q345R卷制焊接；人孔接管与人孔法兰（16MnIII）对接焊缝B4，采用焊条电弧焊（J507、清根双面焊、平焊位置）；人孔加强圈用厚16mm、Q345R整板制作；其他接管和管法兰选用29#，接管尺寸（B5、B6）φ108×4mm、（B7、B8）φ57×3mm、（B9、B10）φ20×2mm，接管与长颈法兰和接管与接管的B类焊缝采用手工钨极氩弧焊，单面焊全焊透（实芯填充金属丝、背面无保护气，直流正接、水平转动韩焊位），接管与壳体的连接焊缝（D1、D2、D3、D4、D5、D6），采用管板角接头（管不开坡口，板开坡口），焊条电弧焊（J507、无衬垫、双面焊全焊透，垂直固定平位焊位）；E1、E2为鞍式支座垫板（Q345R）与筒体连接的角焊缝，D7为补强圈与壳体连接的角焊缝，均采用焊条电弧焊（J507）；所有定位焊缝均采用焊条电弧焊(J507)，并熔入永久焊缝内。
当该压力容器需要进行焊后整体消应力热处理时，请问：1、该压力容器各类焊缝共需多少个焊接工艺评定2、施焊焊工需具备哪些合格项目1、A1、A2焊接工艺评定项目：SMAW Q345R30mm(定位焊) N+SR SAW Q345R30mm N+SR 焊工项目：SMAW-FeII-1G-12 -Fef3JSAW -1G(K) -07/09/192、A3、A4、B1、B2焊接工艺评定项目：SMAW Q345R30mm(定位焊) SR SAW Q345R30mm SR 焊工项目：SMAW-FeII-1G-12 -Fef3JSAW -1G(K) -07/09/193、B3焊接工艺评定项目：SMAW Q345R30mm(定位焊) SR SAW Q345R30mm SR 焊工项目：SMAW-FeII-1G-12 -Fef3JSAW -1G(K) -07/09/194、A5、B4焊接工艺评定项目：SMAW Q345R30mm SR焊工项目：SMAW-FeII-1G-12 -Fef3J5、B5、B6、B7、B8、B9、B10焊接工艺评定项目：SMAW Q345R4mm(定位焊) SR GTAW Q245R4mm SR焊工项目：GTAW-FeI-1G–4/20 –Fefs-02/11/126、D1、D7、E1、E2焊接工艺评定项目：SMAW Q345R8mm(定位焊) SR焊工项目：SMAW-FeII-2FG–12/57 -Fef3J7、D2、D3、D4、D5、D6焊接工艺评定项目：SMAW Q345R8mm SR SMAW Q345R4mm SR 焊工项目：SMAW-FeII-2FG–12/20 -Fef3J评定序号焊接工艺评定试件焊件焊接方法焊后热处理类别母材厚度/mm母材焊缝代号母材厚度范围焊缝金属厚度覆盖范围1SMAW N+SR30Q345A1和A2定位焊5-330-602SAW N+SR30Q345A1和A25-330-60 3SMAW SR16Q345A3、A4、B1、B2焊缝的定位焊缝；B3焊缝16-320-32 4SAW SR16Q345A3、A4、B1、B2、B316-320-325SMAW SR8Q345A5、B4、D1、D2、D3、D4、D5、D6、D7、E1、E28-160-16 6SMAW SR4Q345R D2、D3、D4、D5、D62-80-8 7GTAW SR4Q245R B5、B6、B7、B8、B9、B102-80-8焊工项目汇总：1）A1、A2、A3、A4、B1、B2、B3SMAW–FeII-1G–12 -Fef3JSAW -1G(K) -07/09/192）D1-7、E1、E2SMAW-FeII-2FG–12/20 -Fef3J3）A5、B4SMAW–FeII-1G–12 -Fef3J4）B5、B6、B7、B8、B9、B10SMAW–FeII-1G–12 -Fef3JGTAW-FeI-1G–4/20 –Fefs-02/11/12例216MnDR/20mm/对接焊缝/AW/SMAW/E5015-G评定合格的焊接工艺在其他焊评因素不变情况下能否适用Q345R/16mm/对接焊缝/AW/SMAW/E5015的焊接工艺？为什么？答；适用。
《焊接工艺评定改》PPT课件
（3）在同类别号中，高组别号母材的评定适 用于该组别号与低组别号母材所组成的焊 接接头。
（4）母材组别号改变时，需重新评定。
（5）当不同类别号的母材组成焊接接头时， 即使母材各自都已评定合格，其焊接接头 需重新评定。
类别号为II（或组别号为VI-1、VI-2）的同 钢号母材的评定适用于该类别号（或该组 别号）母材与类别号为I的母材所组成的焊 接接头。
其中，外观检查和按JB4730进行无损检 测结果不得有裂纹。
力学性能和弯曲性能试验项目包括拉伸 试验、冲击试验（当规定时）和弯曲试验。
（1）外观检查 试验目的：检查接头表面有无裂纹等缺陷。 试验方法：有肉眼观察试件接头的表面。 合格指标：没有裂纹。
（2）无损检测 试验目的：检查接头内部有无裂纹等缺陷。 试验方法；采用射线检测和超声波检测法 当试件厚度小于或等于38毫米时，采用 100%射线检测； 当试件厚度大于20毫米，抗拉强度大于 540兆帕时，除采用100%射线检测，还应采用局 部超声波检测。 当试件厚度大于38毫米时，除采用100% 射线检测，还应采用局部超声波检测。 合格指标：没有裂纹。
2） 弯曲试验
• 试验目的：测定接头的塑性，揭示接头内部的缺 陷，以及焊缝的致密性。
• 试样的形式：有面弯、背弯、纵向面弯、纵向背 弯和横向侧弯等五种。其中板材合和管材的面弯 试样如下图所示；
• 试验方法：按GB/T232-1988中的规定在拉力机 上进行。
• 合格指标：试样弯曲到规定角度以后，其拉伸面 上沿任何方向不得有单条长度大于3mm的裂纹或 缺陷。
3） 冲击试验
• 试验目的：测定接头的冲
•
击韧性。
• 试样形式：10mm ×10mm×55mm、
焊接工艺评定的基本概念ppt(47张)
焊接工艺评定的基本概念(PPT47页)
焊接工艺评定的基本概念(PPT47页)
2．试件尺寸不小于150*150 mm堆焊宽度≥38mm
焊接工艺评定的基本概念(PPT47页)
焊接工艺评定的基本概念(PPT47页)
3、焊接工艺评定适用母材厚度范围：
• 使T型接头和角接接头达到全焊透的评定 （无相应标准，进行外观检查和宏观金 相检查）不得有：裂纹、未熔合、未焊 透
三、对接焊缝、角接焊缝焊接 工艺评定规则：
1、基本概念：
• 1）焊缝
• 焊缝：焊件经焊接后所形成的结合部分 • 焊缝的分类：对接焊缝、角焊缝、塞焊
缝、槽焊缝和端接焊缝
2）焊接接头：
焊接工艺评定的基本概念(PPT47页)
焊接工艺评定的基本概念(PPT47页)
• 2）对接焊缝试件评定合格的工艺可以用 于焊件各种接头的对接焊缝，角接焊缝 试件评定合格的工艺可以用于焊件各种 接头的角接焊缝，
焊接工艺评定的基本概念(PPT47页)
焊接工艺评定的基本概念(PPT47页)
• 3)常用的焊接工艺评定试件形式：
• 2)板材对接焊缝试件评定合格的工艺适用于管材对接 焊缝，反之亦可。
焊接工艺评定的基本概念(PPT47页)
焊接工艺评定的基本概念(PPT47页)
• (3)管与板角焊缝试件评定合格的工艺适用于板材的角 焊缝，反之亦可。
焊接工艺评定的基本概念(PPT47页)
焊接工艺评定的基本概念(PPT47页)
4、结论:
• 焊接接头：焊件经焊接后形成的焊接组 合或接点。
• 焊接接头的组成：焊缝区、焊接热影响 区、熔合区等组成。
焊接工艺评定的基本概念(PPT47页)
《焊接工艺评定》课件
讨论建筑工程中焊接工艺评定的重要性和应用。
总结与展望
1 总结
回顾焊接工艺评定的重要性和影响，总结关键要点和实践经验。
2 展望
展望未来焊接工艺评定的发展方向，如材料科学和智能化技术的应用。
《焊接工艺评定》PPT课 件
本课件将介绍焊接工艺评定的定义和作用，基本原理，流程和方法。探讨焊 接过程的控制与监测以及常见焊接缺陷的分析与处理。最后，通过案例分析 总结与展望。
焊接工艺评定的定义和作用
定义
焊接工艺评定是通过对焊接工艺的测试和评估， 确定其能够满足规定要求的过程。
作用
焊接工艺评定可以确保焊接质量，提高生产效 率，并满足各行业的技术要求和标准。
通过传感器和监测系统，对焊 接过程参数进行监控和记录。
常见焊接缺陷分析与处理
焊接缺陷
分析常见焊接缺陷的类型和原因，如气孔、夹 渣和裂纹等。
缺陷处理
提供针对不同缺陷的处理方法，如重新焊接、 切割和修补等。
焊接工艺评定案例分析
汽车制造
分析汽车焊接工艺评定过程，包括车身焊接和零部件焊接。
航空航天
介绍航空航天焊接工艺评定的挑战和特殊要求。
焊接过程测试
2
接表面。
进行焊接工艺测试，记录并评估焊接
参数和焊缝质量。
3
焊接性能验证
对焊接样品进行性能测试，如抗拉强 度、硬度和冲击韧性等。
焊接过程控制与监测
自动焊接
利用机器人和自动化设备进行 焊接，提高焊接质量和生产效 率。
焊接方法，如超声波 和射线检测，确保焊缝无缺陷。
焊接工艺评定的基本原理
1 材料特性
了解焊接材料的物理和化学性质，确定最佳的焊接工艺参数。
2 工艺选择
对接焊缝焊接工艺评定选择分析-PPT演示文稿
适用母材范围 Fe-1-1
Fe-1-2、Fe-1-1、 Fe-1-2+Fe-1-1 Fe-8-1
通用评定规程-母材厚度和焊缝金属厚度
通用评定规程-母材厚度和焊缝金属厚度
通用评定规程-填充材料
➢ 填充金属是指在焊接过程中，参与组成焊缝金属的焊接材料的通称。 ➢ NB/T 47014第5.1.3.1条规定包括焊条、焊丝、填充丝、焊带、焊剂、预置填充金属、金
表A-9 手工焊管板角接头试件适用于管板角接头焊件尺寸范围 mm
试件管外径 D
＜25 25≤D＜76
≥76
适用于管板角接头焊件尺寸范围
管外径 最小值 最大值
管壁厚度焊件焊缝金属厚度来自最小值最大值D
不限
不限
25
不限
不限
76
不限
不限
不限
当S0＜12时，2t； 当S0 ≥12时不限
填充金属类别
焊接工艺要素
属粉、板极、烙嘴等。
通用评定规程-填充材料
通用评定规程-焊后热处理
所以评定合格的焊后热处理和产品制造采用的焊后热处理类别相 同，只有当采用低于下转变温度的焊后热处理时，工艺评定试件 的保温时间不得少于焊件制造过程中累计保温时间的80%。
通用评定规程-焊后热处理
2+（200-50）/100 =3.5 3.5*0.8=2.8 2.8*60=168min
对接焊缝焊接工艺评定选择
焊接工艺评定合格项目一览表
通用评定规程-焊接方法
所以评定合格的焊接方法，就是支持产品焊接的唯一焊接方法。 选择焊接工艺评定首先按照焊接方法来选择。
通用评定规程-母材分类
通用评定规程-母材分类
类别 Fe-1 Fe-1 Fe-8
焊接工艺评定与焊接设备使用课件
工艺评定与焊接设备
2.文件检查 开箱后检查随机文件：设备使用说明书、装箱单、产品合格证、
保修单等必 须齐全，并且必须与该机的产品型号、出厂统一编号 一致。 3.绝缘性能检查
检查焊机或控制设备中的电源输入回路与焊机外壳之间及变压 器输入、输出 回路之间的绝缘电阻不应小于2. 5MΩ。
•焊接工艺评定与焊接设备使用
工艺评定与焊接设备
1)母材的牌号、规格、化学成分和力学性能等。 2)焊接材料（包括保护气体和燃气）的牌号、规格、 化学成分和力学性 能等。 3)试板的组装图示。 4)试件的焊接条件和焊接参数和热处理工艺参数等。 5)焊缝的无损检测结果。 6)接头的力学性能试验结果。 7)结论。
•焊接工艺评定与焊接设备使用
工艺评定与焊接设备
(2)编制焊接工艺评定任务书根据焊接结构件对焊缝的技术要求编 制焊 接工艺评定任务书，其内容包括焊接工艺评定的依据、评定 用钢板、焊缝质量要 求（包括焊缝无损检测、力学性能试验或耐 蚀性试验等)、试验件的制取标准和 数量、焊后热处理和试验进度 安排等。 (3)编制焊接工艺评定指导书对需要进行焊接工艺评定的每一组试 件，需编制焊接工艺评定指导书（PWPS)，并指导操作者进行焊接 试验。
•焊接工艺评定与焊接设备使用
工艺评定与焊接设备
3)若改变焊后热处理类别，则需重新评定。钢种分为不热处理、退 火、回 火、正火、正火加回火、淬火加回火等，试件的焊后热处 理与焊件在制造时的焊后热处理基本相同。在消除应力热处理的温 度下，允许试件的保温时间等于焊件 制造时累计保温时间的80%。 4)对接焊缝评定合格的焊接工艺，适用于焊件的母材厚度和焊缝金 属厚度 的有效范围，见表8-9。超出适用有效范围的需要重新评定。
对接焊缝、角焊缝焊接工艺评定规则
对接焊缝、角焊缝焊接工艺评定规则 (1)简介：1、焊缝的连接形式评定对接焊缝焊接工艺时，采用对接焊缝试件。
对接焊缝试件评定合格的焊接工艺亦适用于角焊缝。
评定非受压角焊缝焊接工艺时，可仅采用角焊缝试件。
板材对接焊缝试件评定合格的焊接工艺适用于管对接、焊缝的连接形式评定对接焊缝焊接工艺时，采用对接焊缝试件。
对接焊缝试件评定合格的焊接工艺亦适用于角焊缝。
评定非受压角焊缝焊接工艺时，可仅采用角焊缝试件。
板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，管材对接焊缝试件评定合格的焊接工艺也适用于板材的对接焊缝。
管与板角焊缝试件评定合格的焊接工艺适用于板材的角焊缝，板材的角焊缝评定合格的焊接工艺也适用于管与板角焊缝试件。
焊接工艺因素焊接工艺因素分为重要因素、补加因素和次要因素。
重要因素是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。
补加因素是指影响焊接接头冲击韧性的焊接工艺因素。
当规定进行冲击试验时，需增加补加因素。
次要因素是指对要求测定的力学性能无明显影响的焊接工艺因素。
焊接接头的力学性能包括抗拉强度与冲击韧性，而弯曲性能除有力学性能性质外，还表现为工艺性能。
按照制订本标准时的重新评定焊接工艺判断准则，将焊接工艺因素分为重要因素、补加因素和次要因素。
变更或增加补加因素要不要重新评定焊接工艺，要看焊件是否要求冲击试验来决定，当规定冲击试验时，补加因素当作重要因素对待；当不规定冲击试验时，补加因素当作次要因素对待。
焊接接头的力学性能包括抗拉强度与冲击韧性，而弯曲性能除有力学性能性质外，还表现为工艺性能。
按照制订本标准时的重新评定焊接工艺判断准则，将焊接工艺因素分为重要因素、补加因素和次要因素。
变更或增加补加因素要不要重新评定焊接工艺，要看焊件是否要求冲击试验来决定，当规定冲击试验时，补加因素当作重要因素对待；当不规定冲击试验时，补加因素当作次要因素对待。
《焊接工艺评定》课件
焊接工艺评定的基本原理
焊接工艺评定的基本原理是通过验证和验证确定的工艺参数，以确保所选工 艺适用于特定应用，并能够产生可接受的焊接质量。
评定对象的范围
焊接工艺评定的对象范围包括焊接操作人员、焊接设备、焊接材料和相关的工艺规程。
焊接工艺评定的流程和步骤
焊接工艺评定的流程包括确定评定标准、准备焊接样品、进行焊接试验、评估试验结果和制定评定报告。
《焊接工艺评定》PPT课 件
Hale Waihona Puke 焊接工艺评定的概述焊接工艺评定是一项关键的技术活动，用于确定所采用的焊接工艺的可行性和质量。依据特定的标准和规范， 评定过程涉及多个方面，包括评估焊接质量、设备使用和操作规程等。
焊接工艺评定的重要性及应用
深入了解焊接工艺评定的重要性有助于确保所使用的工艺符合质量要求，提 高焊接质量和效率。焊接工艺评定应用广泛，涵盖了各种行业，如汽车制造、 航空航天和建筑工程。
焊接工艺评定的标准和规范
焊接工艺评定所依据的标准和规范包括国际标准和行业标准，如ISO、AWS和 ASME等。
焊接质量评定的基本要求
焊接工艺评定的基本要求包括焊缝的强度、密实性、外观质量和尺寸准确性 等。
检验方法与规则
进行焊接工艺评定时，需要使用合适的检验方法和规则，如非破坏性检验、 可视检验和尺寸测量等。
焊接工艺评定试验2
二、角焊缝试件
1、适用对象：焊缝角焊缝试件和管材角焊缝试件。如下图所示：
3、试验内容和试验方法
（1）外观检查
试验目的、试验方法和合格指标与对接焊缝试件相同。
（2）宏观金相检验
试验目的：检查焊缝根部是否焊透，接头内部有无裂 纹、未熔合，以及焊脚之差。
试样； 施焊：按焊接工艺指导
书中给出的工艺。
3、试验内容和试验方法
（1）外观检查
试验目的：检查接头表面有无裂纹等缺陷。 试验方法：有肉眼观察试件接头的表面。 合格指标：没有裂纹。
（2）无损检测
试验目的：检查接头内部有无裂纹等缺陷。 试验方法；采用射线检测和超声波检测法
当试件厚度小于或等于38毫米时，采用100%射线检测； 当试件厚度大于20毫米，抗拉强度大于540兆帕时，除 采用100%射线检测，还应采用局部超声波检测。 当试件厚度大于38毫米时，除采用100%射线检测，还 应采用局部超声波检测。 合格指标：没有裂纹。
规定的下限值； 试样母材为两种钢号时，每个试样的σb不应低于两种钢号标 准规定值下限的较低值。
2）弯曲试验
试验目的：测定接头的塑性，揭示接头内部的缺陷，以及焊缝的致密性。
试样的形式：有面弯、背弯、纵向面弯、纵向背弯和横向侧弯等五种。其 中板材合和管材的面弯试样如下图所示；
试验方法：按GB/T232-1988中的规定在拉力机上进行。 合格指标：试样弯曲到180度以后，其拉伸面上沿任何方向不得
第四节 焊接工艺评定试验的内容和方法
焊件上不同的焊缝采用不同的焊缝试件，不同的焊缝试件有不同的试验内容。
一、对接焊缝试件
1、适用对象：焊缝是对接焊缝和受压角焊缝的焊件接头。 2、试件制备： 有两种： ① 板材对接焊缝试件 ②管材对接焊缝试件
换热管与管板焊接工艺评定及报告编制要点-PPT演示文稿
附件评定任务书编制要点-焊接方法
焊接方法是重要因素，冷凝器产品的换热管规格 小，换热管与管板实际焊接采用手工钨极氩弧焊， 所以评定也采用一样的焊接方法。
附件评定任务书编制要点-焊接材料
依据钨极氩弧焊选择合适的焊丝，不锈钢采用等 成分原则选用。也可以依据NB/T47015第4.2.3条 规定，选择焊接材料。
附件评定预焊接工艺规程编制要点-检验
检验： 主要填写需要检验的项目。
附件评定预焊接工艺规程编制要点-人员
预焊接工艺规程一般由焊接 工艺员或焊接工程师的编制， 由焊接责任工程师审核，由 企业技术负责人批准。
换热管与管板附加评定报告编制要点
附加评定报告编制的标准和格式
附加评定报告编制依据
附加评定报告编制要点
换热管与管板焊接工艺评定选择
换热管与管板焊接工艺评定分析
对接和角焊 缝评定
换热管与管 板附件评定
力学性能
Байду номын сангаас
焊脚尺寸
换热管与管板焊接工艺评定-对接焊缝评定的选择
对接焊缝的焊接工艺评定， 主要保证焊接接头的力学性能， 按照NB/T47014选择合适的工 艺评定。
换热管与管板焊接工艺评定-附件评定选择
换热管与管板焊缝主要是受剪切力，管子与管板之间焊缝焊脚长度则 决定了抗剪切能力，焊接工艺附加评定是对焊脚长度进行评定。
换热管与管板焊接工艺评定-附件评定选择
换热管与管板焊接工艺评定-附件评定选择
换热管与管板焊接工艺评定-附件评定选择
Φ25×2.5的换热管06Cr19Ni10与S30408管板焊接工艺附件评定 PQRGB01合格后，评定因素和覆盖的范围见下表：
三角形的高。
附加评定报告编制要点
WPS 焊接工艺评定 (浅析)ppt课件
焊接指导书内容
6 电特性 应指明电流种类和极性，规定使用焊条或焊丝的电弧电压和焊接电流的 范围。 7火焰特性 应指明使用的火焰类型(中性焰、碳化焰或氧化焰)。规定每种规格焊丝 适用的焊矩喷嘴的尺寸。 8 焊接位置 应指明是旋转焊或是固定焊。 9 焊接方向 应指明是上向焊或是下向焊。 10 焊道之间的时间间隔 应规定完成根焊道之后至开始第二焊道之间的最长时间间隔，以及完成 第二焊道之后与开始其他焊道之间的最长时间间隔。 11 对口器的类型和拆移 应规定是否使用对口器，使用内对口器或外对口器。如果使用对口器， 在拆移对口器时应规定完成根焊道长度的最小百分数。
20
C.1.2焊接接头设计
2、坡口的设计 (1)坡口作用：主要是增大熔深，提高焊缝截面的有效厚度。
α
H p
b 以对接Y形坡口为例： 坡口角度α：35～60°，α太大增加加工余量、焊接成本和变形； 钝边高度p：需要熔透时一般为1～3mm； 根部间隙b：保证钝边熔透，一般2～4mm，过大容易形成虚焊； 坡口深度H：根据需要的焊缝厚度来设定。
焊接工艺评定 浅析
welding procedure specification
1
术语
WPS：welding procedure specification 焊接工艺规范（焊接工艺评定指导书） pWPS ：preliminary Welding Procedure Specification 预备焊接工艺指导书 AWS :美国焊接协会 API ：american petroleam institute 美国石油协会 ASTM :american society of testing materials 美国材料试验协会 PQR: 焊接工艺评定记录（焊接工艺评定报告）
