变频器基本电路图
变频器基本电路图
变频器基本电路图目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。
1）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。
它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。
三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。
网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。
当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。
2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。
同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。
为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。
通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。
另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。
因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。
3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。
逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。
最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。
变频器的工作原理图
变频器的工作原理图1、变频器的主回路电压型变频器主电路包括：整流电路、中间直流电路、逆变电路三部分组，交-直-交型变频器结构见附图11）整流电路：VD1~VD6组成三相不可控整流桥，220V系列采用单相全波整流桥电路；380V系列采用桥式全波整流电路。
2）中间滤波电路：整流后的电压为脉动电压，必须加以滤波；滤波电容CF除滤波作用外，还在整流与逆变之间起去耦作用、消除干扰、提高功率因素，由于该大电容储存能量，在断电的短时间内电容两端存在高压电，因而要在电容充分放电后才可进行操作。
3）限流电路：由于储能电容较大，接入电源时电容两端电压为零，因而在上电瞬间滤波电容CF的充电电流很大，过大的电流会损坏整流桥二极管，为保护整流桥上电瞬间将充电电阻RL串入直流母线中以限制充电电流，当CF充电到一定程度时由开关SL将RL短路。
4）逆变电路：逆变管V1~V6组成逆变桥将直流电逆变成频率、幅值都可调的交流电，是变频器的核心部分。
常用逆变模块有：GTR、BJT、GTO、IGBT、IGCT等，一般都采用模块化结构有2单元、4单元、6单元5）续流二极管D1~D6：其主要作用为：（1）电机绕组为感性具有无功分量，VD1~VD7为无功电流返回到直流电源提供通道（2）当电机处于制动状态时，再生电流通过VD1~VD7返回直流电路。
（3）V1~V6进行逆变过程是同一桥臂两个逆变管不停地交替导通和截止，在换相过程中也需要D1~D6提供通路。
6）缓冲电路由于逆变管V1~V6每次由导通切换到截止状态的瞬间，C极和E极间的电压将由近乎0V上升到直流电压值UD，这过高的电压增长率可能会损坏逆变管，吸收电容的作用便是降低V1~V6关断时的电压增长率。
7）制动单元电机在减速时转子的转速将可能超过此时的同步转速（n=60f/P）而处于再生制动（发电）状态，拖动系统的动能将反馈到直流电路中使直流母线（滤波电容两端）电压UD不断上升（即所说的泵升电压），这样变频器将会产生过压保护，甚至可能损坏变频器，因而需将反馈能量消耗掉，制动电阻就是用来消耗这部分能量的。

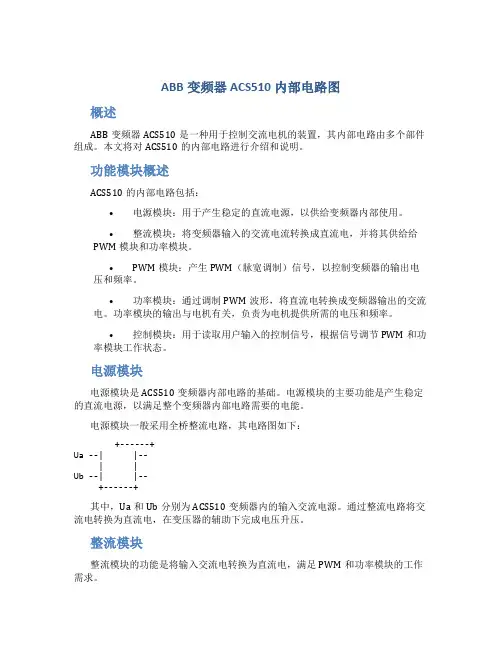

ABB变频器ACS510内部电路图
ABB变频器ACS510内部电路图概述ABB变频器ACS510是一种用于控制交流电机的装置，其内部电路由多个部件组成。
本文将对ACS510的内部电路进行介绍和说明。
功能模块概述ACS510的内部电路包括：•电源模块：用于产生稳定的直流电源，以供给变频器内部使用。
•整流模块：将变频器输入的交流电流转换成直流电，并将其供给给PWM模块和功率模块。
•PWM模块：产生PWM（脉宽调制）信号，以控制变频器的输出电压和频率。
•功率模块：通过调制PWM波形，将直流电转换成变频器输出的交流电。
功率模块的输出与电机有关，负责为电机提供所需的电压和频率。
•控制模块：用于读取用户输入的控制信号，根据信号调节PWM和功率模块工作状态。
电源模块电源模块是ACS510变频器内部电路的基础。
电源模块的主要功能是产生稳定的直流电源，以满足整个变频器内部电路需要的电能。
电源模块一般采用全桥整流电路，其电路图如下：+------+Ua --| |--| |Ub --| |--+------+其中，Ua和Ub分别为ACS510变频器内的输入交流电源。
通过整流电路将交流电转换为直流电，在变压器的辅助下完成电压升压。
整流模块整流模块的功能是将输入交流电转换为直流电，满足PWM和功率模块的工作需求。
ACS510常用的整流电路包括三相桥式整流电路和单相桥式整流电路。
下图为ACS510单相桥式整流电路图：+------+Input Voltage | |-------|>o|-----| || |-----| || | +------+| || +--------+| | |+--| Diodes || |+--------+其中，输入电压经过桥式整流电路的转化后，输出直流电源供给变频器内部的PWM和功率模块使用。
PWM模块PWM模块的主要功能是产生PWM信号，以控制变频器输出电压和频率。
PWM模块一般采用数字信号处理器（DSP）进行实现。
变频器电路图整流、滤波、电源及电压检测电路
变频器电路图-整流、滤波、电源及电压检测电路以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸.1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。
整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。
负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。
2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。
U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。
如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。
母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。
由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。
变频器电源电路图
频器电路－电源电路1变频器的电源电路主要有三种：（１）串联稳压电源；（２）分立元件开关电源；（３）集成电路开关电源；第一种串联稳压电源是将220V或380V交流电压通过变压器变成各种所需的低压交流电，通过整流，滤波，稳压后输出稳定的直流电源。
早期的变频器有些是用这种电源，现在已经很少使用了，比如赫力，森兰。
下面主要介绍开关电源。
分立元件开关电源１．台安N2-2P5开关电源电路这个开关电源提供了4路电压：+12V，+15V，两路+5V。
2．安川G5A4015开关电源电路T1是高频变压器，Q1是开关管，R22，R24-R27是启动电阻，给开关管提供启动电压，开关管导通，反馈绕组产生的反馈电压经过R14，C7，D14到开关管，光耦PS2和Q2，D2，R4构成稳压电路。
R28，D16，C13是开关管截止时反向电压吸收电路，保护开关管。
开关管QM5HL-24可以用2SD2579替代。
这个开关电源提供了11路电压和一路欠压检测信号：上桥供电电压3路，下桥供电电压一路，+5V，+15V，-15V，+12V，+20V，两路24V变频器 ( Wed, 29 Jul 2009 18:21:39 +0800 )Description:变频器原理图变频器主要由模块，CPU控制板，电源驱动板组成，见上图．L1为进线电抗器，一般需外接，L2为直流电抗器，大部份变频器需要外接，象施耐德，丹佛斯变频器都内置了直流电抗器。
PM1为整流模块，PM2为逆变模块，一般小功率变频器是将整流和逆变整合在一起，大功率变频器整流和逆变都是分开的，功率越大电流越大，因为单一的整流和逆变的电流有限，所以整流和逆变可以并联使用。
PM3是制动晶体，15KW以下的变频器都内置制动晶体，外接一个制动电阻就能做能耗制动。
C1，C2是滤波电容，变频器功率越大，电容的容量就越大，滤波电容的耐压一般是450V，因为380V级的变频器整流滤流后的电压是600V，所以可以将两个耐压为450V的滤波电容串联使用，总的耐压就可以达到900V。
变频器原理图
变频器原理图变频器主要由模块，CPU控制板，电源驱动板组成，见上图．L1为进线电抗器，一般需外接，L2为直流电抗器，大部份变频器需要外接，象施耐德，丹佛斯变频器都内置了直流电抗器。
PM1为整流模块，PM2为逆变模块，一般小功率变频器是将整流和逆变整合在一起，大功率变频器整流和逆变都是分开的，功率越大电流越大，因为单一的整流和逆变的电流有限，所以整流和逆变可以并联使用。
PM3是制动晶体，15KW以下的变频器都内置制动晶体，外接一个制动电阻就能做能耗制动。
C1，C2是滤波电容，变频器功率越大，电容的容量就越大，滤波电容的耐压一般是4 50V，因为380V级的变频器整流滤流后的电压是600V，所以可以将两个耐压为450V的滤波电容串联使用，总的耐压就可以达到900V。
R1是启动电阻，它的作用是在上电的时候限制滤波电容的充电电流，当电容充电完成后接触器K1动作，R1被旁路。
R2和R3的作用有两个：一是作放电电阻，关机后将电容上的电尽放放掉，另一个是均压，保持滤波电容上的电压相等。
CT是霍尔电流互感器，比如台安变频器的互感器型号是HY-15P，它的含义是通过互感器初级电流为0-15A时互感器的输出电压是0-4V。
互感器也有输出电流型的。
大部份变频器都是用的霍尔电流互感器，象西门子，华为等变频器用的是另一种检测方法，在输出U，V，W分别串联一个小电阻，通过检测电阻上的压降来检测电流。
SA1-SA3是进线压敏电阻，可以抑制瞬态过电压，起到保护变频器的作用。
T1是380V/220V电源变压器，小功率变频器的风扇都是12V或24V供电的，电源取自开关电源部份，大功率变频器的风扇是220V的，所以加了个变压器转换一下。
电源驱动板的作用：一是提供变频器所有的供电电源，二是将控制板的IGBT驱动信号进行隔离放大。
控制板相当于变频器的大脑，通过操作面板做人机对话，实现各种控制功能。
以上电路下面会分别详细介绍。
常用逆变电路原理双端工作的方波逆变变压器的铁心面积乘积公式为AeAc=Po(1＋η)/(ηDKjfKeKcBm)（1）式中：Ae(m2)为铁心横截面积；Ac(m2)为铁心的窗口面积；Po为变压器的输出功率；η为转换效率；δ为占空比；K是波形系数；j(A/m2)为导线的平均电流密度；f为逆变频率；Ke为铁心截面的有效系数；Kc为铁心的窗口利用系数；Bm为最大磁通量。
东元变频器电路图
R9 4 30 3
R82 103 C5 7
R512 1502 R7 2 38 31
+1 5V
R7 0
10
30 3
13
11
U9 /C3 39G
R83 103
R71 1373 D22
16 +1 5V
D14 R53 103
c
5V
C4 1
延时短-故障过电流 运行中检测
+1 5V
D23 R84 103
d
5V
C8 4
47 0u 25 V
C1 6 68 0u 16 V
R3 2 15 2
U-
ZD 2 10 39 10 V
R2 9 30 1
PC 3
1 14
R2 16 51 2
2 13 3 12
Nc 4 11 Nc 5 10
Nc 6 9
Nc 7 8 PC 929
东元变频器 INTPBGBA0100AZ 110kVA 144A TECO 56-07785-0005 REY.01 3P160C 0640001 WEIGHT:04KG
5
R S
D
KM1 L1
FU 1
+C
+
R
T
-
主电路/直流回路
R37
100 k 2W
+5V
R38 100 k 2W
D28
4702 PC 2
FU 故 障信 号
P421
R S T
0V
驱动供电10V
-1 0V
D
KM1 L1
+
FU 1
+C
R
-
主电路/直流回路
变频器工作原理图(维修用)
变频器维修工作原理要想做好变频器维修，了解变频器基础知识当然是相当重要的，但是对于变频器维修，仅了解以上基本电路还远远不够的，还须深刻了解主回路电路，主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。
下图是它的结构图。
图1.1变频器基本电路图分析目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。
图1.21）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。
它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。
三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。
网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。
当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。
2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。
同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。
为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。
通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。
另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。
因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。
3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。
变频器原理及接线图
变频器原理及接线图。
变频器（VFD ）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT 的开断来调整输出电源的电压和频率，根据电进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
变频器工作原理主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。
它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
变频器接线图变频器接线方法一、主电路的接线1、电源应接到变频器输入端R 、S 、T 接线端子上，一定不能接到变频器输出端（U 、V 、W ）上，否则将损坏变频器。
接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。
等进入变频器中。
2、在端子+，PR 间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。
/article/zhishi/bpq/3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。
因此，安装选件无线电噪音滤波器FR-BIF 或FRBSF01或FR-BLF 线路噪音滤波器，使干扰降到最小。
4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。
因此，最大布线长度要小于规定值。
不得已布线长度超过时，要把Pr ．156设为1。
5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。
否则将导致变频器故障或电容和浪涌抑制器的损坏。
变频器内部电路图
将PSU 推离它的连锁销并转动，从前面的输入母排下将其拉出来; 以相反次序装入 新的PSU。 VDU模块:进线电压为F、H、U、W的等级时，加在PSU模块前端的模块。
D2104 6SE70系列变频器的维修
Siemens AG 2003. All rights reserved.
Date: File:
2012-3-5 Repare_Chassis.6
Siemens Training Center for Automation and Drives
变频器控制启动、停止、正反转电路图详细讲解
变频器控制启动、停止、正/反转电路图详细讲解 变频器的控制，不外是启动，停止，正转，反转，调速这几样基本的逻辑，这些逻辑基本上要求是电平状态有效，而不是上升边缘有效，所以使用按钮开关控制变频器的时候，一般需要使用自保形式的按钮开关来完成，如果不是自保形式的，需要另外加中间继电器来做自保。
1、单开关启停变频器只通过RUN端子给高电平，变频器就可以启动了，当开关断开，相当于RUN端子变成了低电平，变频器就停止运行了。
这种情况使用一个自保按钮开关就可以满足变频器的启停控制，多出来的一个开关，可以用来做故障复位，接到RST上，当然是用非保持的开关更理想，当变频器有故障的时候，按一下复位开关，就可以清楚变频器的故障了。
因为没有单独的电位器给定，这时候可以通过操作面板来给定频率。
上边的逻辑，当然也可以通过PLC之类的逻辑控制器来完成。
2、双开关实现正反转启停有些场合需要控制变频器正反转，而交流异步电机虽然可以在变频器输出端把任何两条相线调转就能反转，但是操作起来比较麻烦费劲，而变频器都带有反转直接启动控制功能。
比如一个开关接到变频器的正转端子（有些是FWD，这里是DI1)，这时候变频器会正转，开关当然要选择保持式的，当开关断开后，变频器会直接停止。
文章来源网络，目的在于分享给广大电友，如有侵权烦请联系删除！同样，当另外一个开关接到变频器的反转端子（有些是REV，这里是DI2)，这时候变频器会反正，开关同样要保持式的，当开关断开后，变频器会停止运行。
如果没有外接电位器，同样可以通过面板来给定变频器的频率值。
3、一个开关控制启停，另外一个控制转速给定上边已经说到一个开关控制变频器启停的情况了，另外一个开关其实还可以用来做转速给定的，最简单的，比如点动控制，有些变频器特别是欧系的，可以通过内部参数设定多功能端子，可以把一个开关设置成点动形式，这样通过这个开关可以控制变频器工作在点动状态，点动状态变频器往往会以5%的转速运行，当然这个值还可以通过面板另外修改的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器基本电路图目前，通用型变频器绝大多数是交—直—交型变频器，通常尤以电压器变频器为通用，其主回路图（见图1.1），它是变频器的核心电路，由整流回路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成，当然还包括有限流电路、制动电路、控制电路等组成部分。
1）整流电路如图1.2所示，通用变频器的整流电路是由三相桥式整流桥组成。
它的功能是将工频电源进行整流，经中间直流环节平波后为逆变电路和控制电路提供所需的直流电源。
三相交流电源一般需经过吸收电容和压敏电阻网络引入整流桥的输入端。
网络的作用，是吸收交流电网的高频谐波信号和浪涌过电压，从而避免由此而损坏变频器。
当电源电压为三相380V时，整流器件的最大反向电压一般为1200—1600V，最大整流电流为变频器额定电流的两倍。
2）滤波电路逆变器的负载属感性负载的异步电动机，无论异步电动机处于电动或发电状态，在直流滤波电路和异步电动机之间，总会有无功功率的交换，这种无功能量要靠直流中间电路的储能元件来缓冲。
同时，三相整流桥输出的电压和电流属直流脉冲电压和电流。
为了减小直流电压和电流的波动，直流滤波电路起到对整流电路的输出进行滤波的作用。
通用变频器直流滤波电路的大容量铝电解电容，通常是由若干个电容器串联和并联构成电容器组，以得到所需的耐压值和容量。
另外，因为电解电容器容量有较大的离散性，这将使它们随的电压不相等。
因此，电容器要各并联一个阻值等相的匀压电阻，消除离散性的影响，因而电容的寿命则会严重制约变频器的寿命。
3）逆变电路逆变电路的作用是在控制电路的作用下，将直流电路输出的直流电源转换成频率和电压都可以任意调节的交流电源。
逆变电路的输出就是变频器的输出，所以逆变电路是变频器的核心电路之一，起着非常重要的作用。
最常见的逆变电路结构形式是利用六个功率开关器件（GTR、IGBT、GTO等）组成的三相桥式逆变电路，有规律的控制逆变器中功率开关器件的导通与关断，可以得到任意频率的三相交流输出。
通常的中小容量的变频器主回路器件一般采用集成模块或智能模块。
智能模块的内部高度集成了整流模块、逆变模块、各种传感器、保护电路及驱动电路。
如三菱公司生产的IPMPM50 RSA120，富士公司生产的7MBP50RA060，西门子公司生产的BSM50GD120等，内部集成了整流模块、功率因数校正电路、IGBT逆变模块及各种检测保护功能。
模块的典型开关频率为2 0KHz，保护功能为欠电压、过电压和过热故障时输出故障信号灯。
逆变电路中都设置有续流电路。
续流电路的功能是当频率下降时，异步电动机的同步转速也随之下降。
为异步电动机的再生电能反馈至直流电路提供通道。
在逆变过程中，寄生电感释放能量提供通道。
另外，当位于同一桥臂上的两个开关，同时处于开通状态时将会出现短路现象，并烧毁换流器件。
所以在实际的通用变频器中还设有缓冲电路等各种相应的辅助电路，以保证电路的正常工作和在发生意外情况时，对换流器件进行保护变频器维修经验心得1过流过流是变频器报警最为频繁的现象。
1.1现象(1) 重新启动时，一升速就跳闸。
这是过电流十分严重的现象。
主要原因有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。
(2) 上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电路坏。
(3) 重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。
1.2 实例(1) 一台LG-IS3-4 3.7kW变频器一启动就跳“OC”分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管通与关闭都很好。
在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。
模块装上上电运行一切良好。
(2) 一台BELTRO-VERT 2.2kW变频通电就跳“OC”且不能复位。
分析与维修:首先检查逆变模块没有发现问题。
其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。
2 过压过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。
(1) 实例一台台安N2系列3.7kW变频器在停机时跳“OU”。
分析与维修:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。
3 欠压欠压也是我们在使用中经常碰到的问题。
主要是因为主回路电压太低(220V系列低于200V，380V系列低于400V)，主要原因:整流桥某一路损坏或可挖硅三路中有工作不正常的都有可能导致欠压故障的出现，其次主回路接触器损坏，导致直流母线电压损耗在充电电阻上面有可能导致欠压.还有就是电压检测电路发生故障而出现欠压问题。
3.1 举例(1) 一台CT 18.5kW变频器上电跳“Uu”。
●分析与维修:经检查这台变频器的整流桥充电电阻都是好的，但是上电后没有听到接触器动作，因为这台变频器的充电回路不是利用可挖硅而是靠接触器的吸合来完成充电过程的，因此认为故障可能出在接触器或控制回路以及电源部分，拆掉接触器单独加24V直流电接触器工作正常。
继而检查24V直流电源，经仔细检查该电压是经过LM7824稳压管稳压后输出的，测量该稳压管已损坏，找一新品更换后上电工作正常。
(2) 一台DANFOSS VLT5004变频器，上电显示正常，但是加负载后跳“ DC LINK UNDERVOLT”(直流回路电压低)。
● 分析与维修:这台变频器从现象上看比较特别，但是你如果仔细分析一下问题也就不是那么复杂，该变频器同样也是通过充电回路，接触器来完成充电过程的，上电时没有发现任何异常现象，估计是加负载时直流回路的电压下降所引起，而直流回路的电压又是通过整流桥全波整流,然后由电容平波后提供的，所以应着重检查整流桥，经测量发现该整流桥有一路桥臂开路，更换新品后问题解决。
54 过热过热也是一种比较常见的故障，主要原因:周围温度过高，风机堵转温度传感器性能不良，马达过热。
4.1 举例一台ABB ACS500 22kW变频器客户反映在运行半小时左右跳“OH”。
●分析与维修:因为是在运行一段时间后才有故障，所以温度传感器坏的可能性不大，可能变频器的温度确实太高，通电后发现风机转动缓慢，防护罩里面堵满了很多棉絮(因该变频器是用在纺织行业)，经打扫后开机风机运行良好，运行数小时后没有再跳此故障。
5 输出不平衡输出不平衡一般表现为马达抖动，转速不稳，主要原因:模块坏，驱动电路坏，电抗器坏等。
5.1举例一台富士G9S 11KW变频器，输出电压相差100V左右。
●分析与维修:打开机器初步在线检查逆变模块(6MBI50N-120)没发现问题，测量6路驱动电路也没发现故障，将其模块拆下测量发现有一路上桥大功率晶体管不能正常导通和关闭，该模块已经损坏，经确认驱动电路无故障后更换新品后一切正常。
6 过载过载也是变频器跳动比较频繁的故障之一，平时看到过载现象我们其实首先应该分析一下到底是马达过载还是变频器自身过载,一般来讲马达由于过载能力较强,只要变频器参数表的电机参数设置得当,一般不大会出现马达过载.而变频器本身由于过载能力较差很容易出现过载报警.我们可以检测变频器输出电压,电流检测电路,等故障易发点来一一排除故障.6.1举例一台LG IH 55KW变频器在运行时经常跳“OL”.●分析与维修:据客户反映这台机器原来是用在37kw的马达上的，现在改用在55kw的马达上。
参数也没有重新设置过，所以问题有可能出在参数上，经检查变频电流极限设置的为37kw 马达的额定电流，经参数重新设置后带负载一切正常。
变频器常见故障与对策1引言交流变频调速技术是现代电力传动技术重要发展方向，随着电力电子技术，微电子技术和现代控制理论在交流调速系统中的应用，变频交流调速已逐渐取代了过去的滑差调速，变极调速，直流调速等调速系统，越来越广泛的应用于工业生产和日常生活的许多领域。
但由于受到使用环境，使用年限以及人为操作上的一些因素，变频器的使用寿命大为降低，同时在使用中也出现了各种各样的故障。
下面我们就变频器的一些常见故障及对策和大家做一个探讨。
2变频器的静态测试结果来判断故障首先我们可以对变频器做一个静态的测试，一般通用型变频器大致包括以下几个部分(1)整流电路(2)直流中间电路(3)逆变电路(4)控制电路。
静态测试主要是对整流电路，直流中间电路和逆变电路部分的大功率晶体管(功率模块)的一个测试，工具主要是万用表。
整流电路主要是对整流二极管的一个正反向的测试来判断它的好坏，当然我们还可以用耐压表来测试。
直流中间回路主要是对滤波电容的容量及耐压的测量，我们也可以观察电容上的安全阀是否爆开,有否漏液现象等来判断它的好坏.功率模块的好坏判断主要是对功率模块内的续流二极管的判断。
对于IGBT模块我们还需判断在有触发电压的情况下能否导通和关断。
3通过变频器的显示来判断故障点的所在(1)OC.过电流故障这可能是变频器里面最常见的故障了。
我们首先要排除由于参数问题而导致的故障。
例如电流限制，加速时间过短都有可能导致过电流的产生。
然后我们就必须判断是否电流检测电路出问题了。
以FVR075G7S-4EX为例：我们有时会看到FVR075G7S-4EX在不接电机运行的时候面板也会有电流显示。
电流来自于哪里呢？这时就要测试一下它的3个霍尔传感器，为确定那一相传感器损坏，我们可以每拆一相传感器的时候开一次机，看是否会有过流显示，经过这样试验后基本能排除OC故障。
(2)OV.过电压故障我们首先要排除由于参数问题而导致的故障。
例如减速时间过短，以及由于再生负载而导致的过压等，然后我们可以看一下输入侧电压是否有问题，最后我们可以看一下电压检测电路是否出现了故障，一般的电压检测电路的电压采样点，都是中间直流回路的电压。
我们以三肯SVF303为例，它由直流回路取样后(530V左右的直流)通过阻值较大电阻降压后再由光耦进行隔离，当电压超过一定值时，显示“5”过压(此机器为数码管显示)我们可以看一下电阻是否氧化变值，光耦是否有短路现象等。
