变频器的主电路
变频器主电路工作原理

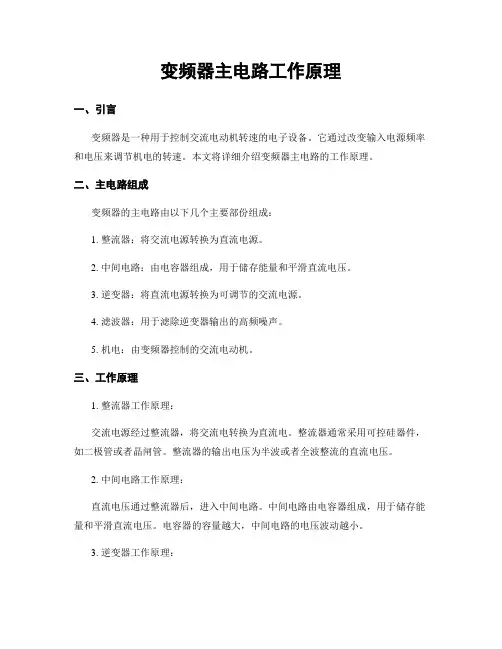

变频器主电路工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备。
它通过改变输入电源频率和电压来调节机电的转速。
本文将详细介绍变频器主电路的工作原理。
二、主电路组成变频器的主电路由以下几个主要部份组成：1. 整流器：将交流电源转换为直流电源。
2. 中间电路：由电容器组成，用于储存能量和平滑直流电压。
3. 逆变器：将直流电源转换为可调节的交流电源。
4. 滤波器：用于滤除逆变器输出的高频噪声。
5. 机电：由变频器控制的交流电动机。
三、工作原理1. 整流器工作原理：交流电源经过整流器，将交流电转换为直流电。
整流器通常采用可控硅器件，如二极管或者晶闸管。
整流器的输出电压为半波或者全波整流的直流电压。
2. 中间电路工作原理：直流电压通过整流器后，进入中间电路。
中间电路由电容器组成，用于储存能量和平滑直流电压。
电容器的容量越大，中间电路的电压波动越小。
3. 逆变器工作原理：中间电路的直流电压经过逆变器，被转换为可调节的交流电源。
逆变器通常采用可控硅器件或者晶体管。
逆变器的输出电压和频率可以根据需要进行调节。
4. 滤波器工作原理：逆变器输出的交流电源经过滤波器，滤除高频噪声和谐波。
滤波器通常由电感和电容器组成，能够平滑输出电压波形。
5. 机电工作原理：变频器控制的交流电动机接收逆变器输出的交流电源。
通过调节逆变器的输出电压和频率，可以实现对机电转速的精确控制。
变频器可以根据负载需求动态调整机电的转速，提高能效和运行稳定性。
四、应用领域变频器主电路工作原理的应用非常广泛，包括但不限于以下领域：1. 工业自动化：变频器广泛应用于机械设备、输送系统、风机、泵等工业自动化领域，实现对机电转速的精确控制。
2. 冷却和空调系统：变频器可以控制冷却水泵、风机和压缩机等设备，提高能效和运行稳定性。
3. 电梯和升降机：通过变频器控制电梯和升降机的机电，可以实现平稳启停和精确楼层控制。
4. 新能源领域：变频器在太阳能发电和风能发电系统中的应用越来越广泛，可以实现对发机电的输出电压和频率的精确控制。
变频器怎么接线变频器主电路和控制电路接线方法变频器_软启动器
变频器怎么接线?变频器主电路和把握电路接线方法 - 变频器_软启动器变频器怎么接线?变频器主电路和把握电路接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上，肯定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。
接线后，零碎线头必需清除洁净，零碎线头可能造成特别，失灵和故障，必需始终保持变频器清洁。
在把握台上打孔时，要留意不要使碎片粉末等进入变频器中。
2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或确定不要短路。
3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器四周的通讯设备。
因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。
4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。
因此，最大布线长度要小于规定值。
不得已布线长度超过时，要把Pr．156设为1。
5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。
否则将导致变频器故障或电容和浪涌抑制器的损坏。
6、为使电压降在2%以内，应使用适当型号的导线接线。
变频器和电动机间的接线距离较长时，特殊是低频率输出状况下，会由于主电路电缆的电压下降而导致电机的转矩下降。
7、运行后，转变接线的操作，必需在电源切断10min以上，用万用表检查电压后进行。
断电后一段时间内，电容上仍旧有危急的高压电。
二、把握电路的接线变频器的把握电路大体可分为模拟和数字两种。
1、把握电路端子的接线应使用屏蔽线或双绞线，而且必需与主回路，强电回路（含200V继电器程序回路）分开布线。
2、由于把握电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。
3、把握回路的接线一般选用0.3～0.75平方米的电缆。
三、地线的接线1、由于在变频器内有漏电流，为了防止触电，变频器和电机必需接地。
变频器主电路工作原理

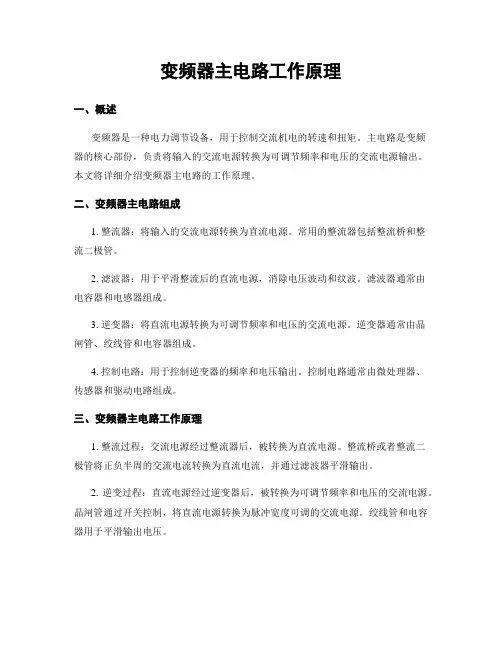

变频器主电路工作原理一、概述变频器是一种电力调节设备，用于控制交流机电的转速和扭矩。
主电路是变频器的核心部份，负责将输入的交流电源转换为可调节频率和电压的交流电源输出。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路组成1. 整流器：将输入的交流电源转换为直流电源。
常用的整流器包括整流桥和整流二极管。
2. 滤波器：用于平滑整流后的直流电源，消除电压波动和纹波。
滤波器通常由电容器和电感器组成。
3. 逆变器：将直流电源转换为可调节频率和电压的交流电源。
逆变器通常由晶闸管、绞线管和电容器组成。
4. 控制电路：用于控制逆变器的频率和电压输出。
控制电路通常由微处理器、传感器和驱动电路组成。
三、变频器主电路工作原理1. 整流过程：交流电源经过整流器后，被转换为直流电源。
整流桥或者整流二极管将正负半周的交流电流转换为直流电流，并通过滤波器平滑输出。
2. 逆变过程：直流电源经过逆变器后，被转换为可调节频率和电压的交流电源。
晶闸管通过开关控制，将直流电源转换为脉冲宽度可调的交流电源。
绞线管和电容器用于平滑输出电压。
3. 控制过程：控制电路通过微处理器和传感器获取机电的运行状态，并根据设定的转速和扭矩要求，调节逆变器的频率和电压输出。
驱动电路负责控制晶闸管的开关动作。
四、变频器主电路工作原理示意图（示意图省略）五、变频器主电路工作原理的优势1. 节能：变频器主电路可以根据实际负载需求调节机电的转速和扭矩，避免了传统固定频率和电压的浪费。
2. 精确控制：通过微处理器和传感器的精确控制，变频器主电路可以实现对机电的精确控制，满足不同工况下的运行要求。
3. 可靠性高：变频器主电路采用先进的电子元器件和控制技术，具有较高的可靠性和稳定性。
4. 减少机械磨损：变频器主电路可以通过调节机电的转速和扭矩，减少机械设备的磨损和损坏。
六、总结变频器主电路是变频器的核心部份，负责将输入的交流电源转换为可调节频率和电压的交流电源输出。
变频器主电路工作原理

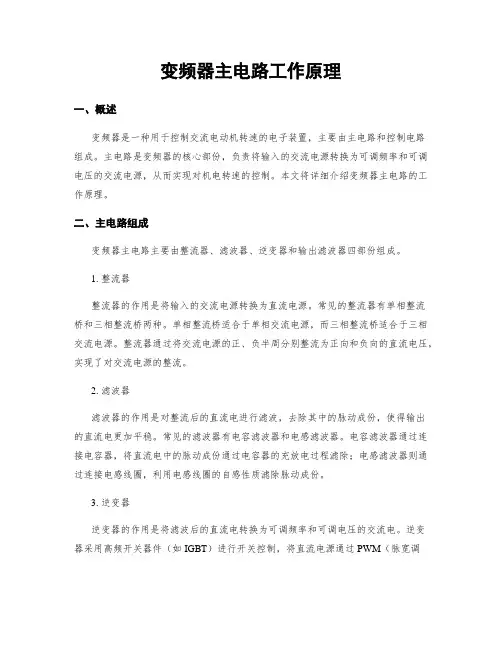

变频器主电路工作原理一、概述变频器是一种用于控制交流电动机转速的电子装置，主要由主电路和控制电路组成。
主电路是变频器的核心部份，负责将输入的交流电源转换为可调频率和可调电压的交流电源，从而实现对机电转速的控制。
本文将详细介绍变频器主电路的工作原理。
二、主电路组成变频器主电路主要由整流器、滤波器、逆变器和输出滤波器四部份组成。
1. 整流器整流器的作用是将输入的交流电源转换为直流电源。
常见的整流器有单相整流桥和三相整流桥两种。
单相整流桥适合于单相交流电源，而三相整流桥适合于三相交流电源。
整流器通过将交流电源的正、负半周分别整流为正向和负向的直流电压，实现了对交流电源的整流。
2. 滤波器滤波器的作用是对整流后的直流电进行滤波，去除其中的脉动成份，使得输出的直流电更加平稳。
常见的滤波器有电容滤波器和电感滤波器。
电容滤波器通过连接电容器，将直流电中的脉动成份通过电容器的充放电过程滤除；电感滤波器则通过连接电感线圈，利用电感线圈的自感性质滤除脉动成份。
3. 逆变器逆变器的作用是将滤波后的直流电转换为可调频率和可调电压的交流电。
逆变器采用高频开关器件（如IGBT）进行开关控制，将直流电源通过PWM（脉宽调制）技术转换为可调频率的交流电源。
PWM技术通过控制开关器件的导通时间比例，实现对输出电压的调节。
4. 输出滤波器输出滤波器的作用是对逆变器输出的交流电进行滤波，去除其中的高频成份，使得输出电压更加平稳。
输出滤波器通常采用电感和电容组成的LC滤波电路，通过电感和电容的共同作用，将高频成份滤除。
三、工作原理变频器主电路的工作原理如下：1. 输入电源变频器主电路的输入电源为交流电源，可以是单相交流电源或者三相交流电源，根据实际需求进行选择。
2. 整流器当交流电源为单相时，使用单相整流桥进行整流；当交流电源为三相时，使用三相整流桥进行整流。
整流器将交流电源转换为直流电源，输出的直流电压大小取决于输入电源的电压。
3. 滤波器直流电经过滤波器进行滤波，去除其中的脉动成份，使得输出的直流电更加平稳。
简述变频器主电路组成及各部分功能
简述变频器主电路组成及各部分功能变频器是一种用于改变交流电电压和频率的电子器件，它能够将电源输入的恒定频率交流电转换为需要的输出频率。
变频器主电路由多个部分组成，每个部分都有其特定的功能。
1. 输入滤波电路：输入滤波电路主要用于将电网的交流电进行滤波，去除电网中的高次谐波和干扰信号，确保稳定的输入电源。
这样可以有效地减小电源对变频器的影响，保证变频器工作的稳定性和可靠性。
2. 整流电路：整流电路用于将输入电源中的交流电转换为直流电电压，供给其他部分使用。
根据不同的设计需求，整流电路可以采用全桥、半桥、单整流桥等不同的结构，以及各种整流器电路。
3. 逆变电路：逆变电路是变频器的核心部分，它将直流电转换为需要的交流电。
逆变电路一般采用可控硅或者晶闸管等器件，通过控制器的控制，实现对输出电压的调整。
逆变电路的设计决定了变频器输出电压的波形质量和稳定性。
4. 控制电路：控制电路是变频器的大脑，负责对整个系统进行控制和监测。
它通过对输入信号的处理和判定，输出控制信号，控制整个变频器的运行状态。
控制电路一般由微处理器、信号采集模块、驱动电路等组成，可以实现多种功能，如起动、停止、调速、保护等。
5. 输出滤波电路：输出滤波电路用于去除逆变电路输出中的高次谐波和噪声。
它可以保证变频器输出电压的纯度和稳定性，避免对外部设备产生不良影响。
输出滤波电路的设计和选择对于变频器整体性能和使用环境的适应性十分重要。
以上是变频器主电路的基本组成和各部分的功能简述。
当然，实际的变频器主电路还可能包括其他的辅助电路，如过流保护电路、过压保护电路、过载保护电路等。
不同型号和规格的变频器在主电路设计上可能存在差异，但原理大致相同。
了解和掌握变频器主电路的组成和每个部分的功能，对于变频器的应用和维护都具有重要意义。
变频器主电路工作原理

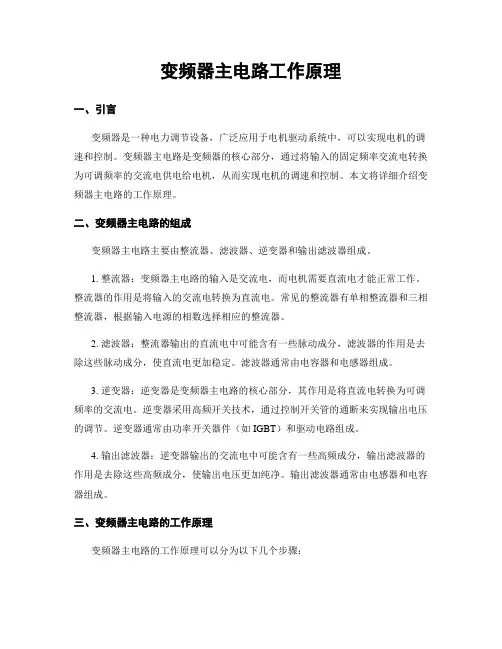

变频器主电路工作原理一、引言变频器是一种电力调节设备，广泛应用于电机驱动系统中，可以实现电机的调速和控制。
变频器主电路是变频器的核心部分，通过将输入的固定频率交流电转换为可调频率的交流电供电给电机，从而实现电机的调速和控制。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路的组成变频器主电路主要由整流器、滤波器、逆变器和输出滤波器组成。
1. 整流器：变频器主电路的输入是交流电，而电机需要直流电才能正常工作。
整流器的作用是将输入的交流电转换为直流电。
常见的整流器有单相整流器和三相整流器，根据输入电源的相数选择相应的整流器。
2. 滤波器：整流器输出的直流电中可能含有一些脉动成分，滤波器的作用是去除这些脉动成分，使直流电更加稳定。
滤波器通常由电容器和电感器组成。
3. 逆变器：逆变器是变频器主电路的核心部分，其作用是将直流电转换为可调频率的交流电。
逆变器采用高频开关技术，通过控制开关管的通断来实现输出电压的调节。
逆变器通常由功率开关器件（如IGBT）和驱动电路组成。
4. 输出滤波器：逆变器输出的交流电中可能含有一些高频成分，输出滤波器的作用是去除这些高频成分，使输出电压更加纯净。
输出滤波器通常由电感器和电容器组成。
三、变频器主电路的工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 整流：输入的交流电经过整流器转换为直流电。
单相整流器采用单相桥式整流电路，将单相交流电转换为直流电；三相整流器采用三相桥式整流电路，将三相交流电转换为直流电。
2. 滤波：直流电经过滤波器，去除脉动成分，使直流电更加稳定。
3. 逆变：稳定的直流电经过逆变器，通过控制开关管的通断来实现输出交流电的调节。
逆变器的控制电路根据需要控制开关管的导通和关断，从而控制输出电压的频率和幅值。
4. 输出滤波：逆变器输出的交流电经过输出滤波器，去除高频成分，使输出电压更加纯净。
四、变频器主电路的特点变频器主电路具有以下几个特点：1. 节能高效：变频器主电路通过将输入的固定频率交流电转换为可调频率的交流电供电给电机，可以根据实际需要调整电机的转速，从而实现节能和高效运行。
简述变频器主电路组成及各部分功能
简述变频器主电路组成及各部分功能变频器主电路是指将市电转变为水平调速电压和控制电压的电路系统，变频器的主电路结构基本可以分为市电保护、接触器、电动机保护及继电器、二极管市电滤波、市电调研及消谐、PWM及方向继电器组、低压电容滤波、重复IC单元、调节部件、温度保护电路、报警监控及IO口和智能控制器组成。
1、市电保护：它也称为主断路器，用于断开或接通变频器与电源的连接，用于设备接入和接出，在停止运转、检修、维护期间断开变频器，防止器件由于突发的低电压、瞬变的电流而损坏。
2、接触器与电动机保护回路：通过控制接触器的开/关将电压引至电动机，使接触器磨损少，控制方便和可靠。
电动机保护回路的设置能有效保证电动机不被限流、限压损坏。
3、二极管市电除湿：用二极管钙市电滤波过滤，使变频器更加稳定，减少电动机上导致的频率脉动，同时还可以延长控制器的使用寿命，提高系统的可靠性。
4、市电调研及消谐：市电调研及消谐的目的是通过调整电压或频率来调整变频器的运行状态，使变频器更加稳定，防止变频器由大电流冲击与频率脉动而损坏。
5、PWM及方向继电器组：它用于控制变频器的变频输出和调速，SoftwarePWM技术可实现更精确地控制，可延长电机的使用寿命，提高整个调速系统的效率。
6、低压电容滤波：可有效抑制变频器产生的脉动和波动，以减少电机的电磁干扰和声噪，延长电机的使用寿命，提高系统的可靠性。
7、重复ic单元：它由重复ic、变压器、功率放大器等组成，用于检测电机的速度和位置，可以实现低速。
变频器主电路工作原理
变频器主电路工作原理变频器是一种电力调节装置，用于将交流电源转换为可调频率和可调幅度的交流电源，用于驱动各种电动机。
变频器主电路是变频器的核心部分，它负责将输入的交流电源进行整流、滤波和逆变等处理，输出可调频率和可调幅度的交流电源。
变频器主电路通常由整流单元、滤波电路、逆变单元和控制电路等组成。
1. 整流单元整流单元的作用是将输入的交流电源转换为直流电源。
常见的整流方式有整流桥和整流变压器两种。
整流桥采用四个二极管组成的桥式整流电路，将交流电源的正、负半周分别整流为正向和反向的直流电压。
整流变压器则通过变压器的变比来实现整流。
2. 滤波电路滤波电路的作用是对整流后的直流电压进行滤波，使其尽可能接近纯直流电压。
常见的滤波电路有电容滤波和电感滤波两种。
电容滤波电路通过并联电容器来平滑直流电压，电感滤波电路则通过串联电感器来滤除直流电压中的脉动。
3. 逆变单元逆变单元的作用是将滤波后的直流电压转换为可调频率和可调幅度的交流电压。
逆变单元通常采用可控硅器件（如晶闸管）或者功率晶体管来实现。
通过控制逆变单元的触发角，可以控制输出交流电压的频率和幅度。
4. 控制电路控制电路是变频器主电路的控制中心，负责对整个系统进行控制和调节。
控制电路通常由微处理器、逻辑电路和驱动电路等组成。
微处理器负责接收和处理用户的输入信号，并根据设定的参数来控制整个变频器的工作。
逻辑电路负责实现各种保护功能，如过流保护、过压保护和过温保护等。
驱动电路则负责对逆变单元的触发进行控制。
变频器主电路的工作原理可以简单总结为：将交流电源经过整流、滤波和逆变等处理，转换为可调频率和可调幅度的交流电源。
通过控制电路对整个系统进行控制和调节，实现对电动机的精确控制。
变频器主电路的工作原理对于理解变频器的工作原理和应用具有重要意义。
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种电力调节器件，用于改变交流电源的频率和电压，从而控制电动机的转速和扭矩。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路的组成1. 整流器：变频器主电路的第一部分是整流器，它将交流电源转换为直流电源。
整流器通常使用整流桥电路，包括四个二极管，将交流电源的正负半周分别转换为正向和反向的直流电压。
2. 滤波器：直流电源通过滤波器进行滤波，以去除直流电源中的脉动成分。
滤波器通常由电感和电容组成，电感用于滤除高频噪声，电容用于滤除低频噪声。
3. 逆变器：滤波后的直流电源通过逆变器转换为交流电源。
逆变器通常使用IGBT（绝缘栅双极型晶体管）作为开关元件，通过控制IGBT的导通和关断，可以实现输出交流电源的频率和电压的调节。
4. 控制电路：控制电路用于控制逆变器的开关元件，以实现对输出交流电源频率和电压的精确控制。
控制电路通常由微处理器、传感器和驱动电路组成，微处理器用于接收和处理控制信号，传感器用于监测电机的运行状态，驱动电路用于控制逆变器的开关元件。
三、变频器主电路的工作原理1. 启动过程：当变频器上电后，控制电路将发送启动信号给逆变器。
逆变器开始工作，将直流电源转换为交流电源，并输出给电机。
同时，控制电路会逐渐增加输出频率和电压，使电机逐渐加速。
2. 运行过程：在电机运行过程中，控制电路会不断监测电机的运行状态，并根据需要调整逆变器的输出频率和电压。
通过改变逆变器开关元件的导通和关断时间，可以改变输出交流电源的频率和电压，从而实现对电机转速和扭矩的控制。
3. 停止过程：当需要停止电机时，控制电路将发送停止信号给逆变器。
逆变器将逐渐降低输出频率和电压，直到电机停止运行。
四、变频器主电路的优势1. 节能：变频器可以根据负载需求调整电机的转速和扭矩，避免了电机在无负载或轻负载情况下的能量浪费。
2. 精确控制：通过控制逆变器的输出频率和电压，可以实现对电机转速和扭矩的精确控制，满足不同工况下的需求。
变频器主电路是由什么构成的
份分别为整流电路、直流中间电路和逆变电路三 部分以及辅助电路组成。下面分别介绍这三部分 电路一些基本信息。
什么是晶闸管整流电路 理清晶闸管整流电路的概念之前，首先要清
楚晶闸管整流电路的作用是什么,为了控制输出 电压的幅值，可以利用晶闸管作为换流器件并构 成晶闸管整流桥。当晶闸管整流桥的电流只能朝
一个方向流动时称为单向型闸整流电路，而当电 流的方向即可以为正向也可以为反方向时则称 为可逆型晶管整流电路。单向型晶闸管整流电路
可以用于电压型和电流型变频器，而可逆型晶闸 管整流电路 理清整流电路的概念之前，首先要清楚整流
电路的作用是什么，其主要作用是对电网的交流 电源进行整流后给逆变电路和控制电路提供所 需要的直流电源。在电流型变频器中整流电路的
作用相当于一个直流电流源，而在电压型变频器 中整流电路的作用则相当于一个直流电压源。根 据所手整流元器件的不同，整流电路也有多种形
式。 什么是二极管整流电路
理清二极管整流电路的概念之前，首先要清 楚二极管整流电路的作用是什么，二极管整流电 路主要用于 pwm 变频器，二极管电路结构图如下
所示，直流电压 ed 经直流中间电路的电容进行 平滑后送至逆变电路。
变频器主电路是由什么构成的
z5c9e 变频器维修
变频器的一些基本资料已经在前面讲过了， 还有就是变频器的要电路的构成也是很重要的
一部份，对变频器维修这方面可以起到起死回生 的效果，这样说虽然夸张了点，我只是想说明这 个变频器主电路的构成很重要而已，下面就由我
来为大家说下变频器主电路是由什么构成的。 变频器的主电路是由三大部组成的，这三部
变频器主电路工作原理
变频器主电路工作原理一、概述变频器是一种电力电子设备，用于控制交流电机的转速和扭矩。
它通过改变输入电源的频率和电压来实现对电机的控制。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路组成1. 整流器：变频器主电路的第一部分是整流器，用于将交流电源转换为直流电源。
常见的整流器包括单相整流桥和三相整流桥。
2. 中间电路：中间电路是变频器主电路的核心部分，用于储存和平滑直流电压。
它通常由电容器和电感器组成。
3. 逆变器：逆变器将中间电路的直流电压转换为可变的交流电压。
逆变器通常采用高频开关器件，如IGBT（绝缘栅双极型晶体管）。
4. 控制电路：控制电路用于监测和控制变频器的输出电压和频率。
它包括微处理器、传感器和驱动电路等组件。
三、变频器主电路工作原理1. 整流过程：交流电源进入整流器，经过整流器的整流作用，将交流电源转换为直流电源。
整流器的工作原理是利用二极管的单向导电特性，使得正半周的电流通过，负半周的电流被截断。
2. 中间电路充电：直流电源通过整流器后，进入中间电路进行充电。
电容器和电感器起到平滑和储存电能的作用，使得中间电路的电压保持稳定。
3. 逆变过程：中间电路充电完成后，直流电压进入逆变器。
逆变器通过高频开关器件（如IGBT）将直流电压转换为可变的交流电压。
逆变器的工作原理是通过控制开关器件的导通和截断时间，改变输出电压的波形和频率。
4. 控制过程：控制电路监测逆变器的输出电压和频率，并根据需要进行调节。
控制电路通过微处理器、传感器和驱动电路等组件实现对变频器的精确控制。
四、变频器主电路工作特点1. 节能：变频器主电路通过调整输出电压和频率，实现对电机的精确控制，从而提高能效和节约能源。
2. 调速范围广：变频器主电路可以实现对电机的连续调速，调速范围广，适用于不同负载和工况的需求。
3. 响应速度快：变频器主电路的控制电路响应速度快，可以实时监测和调整输出电压和频率，满足对电机的快速响应要求。
变频器主电路工作原理
变频器主电路工作原理一、引言变频器是一种用于控制交流电机转速的电力调节设备。
它通过改变电源电压的频率和幅值，实现对电机的精确控制。
本文将详细介绍变频器主电路的工作原理。
二、变频器主电路的组成变频器主电路主要由整流器、滤波器、逆变器和控制电路组成。
1. 整流器整流器将交流电源输入转换为直流电源。
通常采用整流桥电路来实现，由四个二极管组成。
当交流电源输入时，整流器将交流电转换为脉冲直流电。
2. 滤波器滤波器用于平滑整流器输出的脉冲直流电，并降低电压的纹波。
常见的滤波器有电容滤波器和电感滤波器。
电容滤波器通过电容器对电压进行平滑，而电感滤波器则利用电感元件对电流进行平滑。
3. 逆变器逆变器将直流电源转换为可变频率和可调幅值的交流电源。
逆变器通常采用IGBT（绝缘栅双极型晶体管）作为开关元件。
通过逆变器的调节，可实现对电机转速的精确控制。
4. 控制电路控制电路是变频器的核心部分，用于控制整个系统的运行。
它接收来自用户的控制信号，并根据设定的参数来调节逆变器的输出频率和幅值。
控制电路通常由微处理器和各种传感器组成，用于监测电机的转速、电流和温度等参数。
三、变频器主电路的工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 输入电源变频器通过输入电源获取供电。
输入电源通常为三相交流电源，频率为50Hz 或60Hz。
2. 整流器工作输入电源经过整流器，将交流电转换为脉冲直流电。
整流器的工作原理是利用四个二极管的导通和截止，将交流电的正半周和负半周分别转换为直流电。
3. 滤波器平滑整流器输出的脉冲直流电经过滤波器进行平滑处理，降低电压的纹波。
电容滤波器通过充放电的方式平滑电压，而电感滤波器则通过电感元件的储能和释能来平滑电流。
4. 逆变器控制平滑后的直流电经过逆变器进行控制。
逆变器中的IGBT开关元件根据控制电路的指令，将直流电转换为可变频率和可调幅值的交流电。
逆变器通过调节IGBT 的导通和截止时间，控制输出电压的频率和幅值。
变频器主电路图
变频器主电路图Prepared on 21 November 2021在分析变频器的故障时，有时如果知道变频器的电路原理，可以能更好地分析故障发生的原因。
主电路如图1所示：一、交－直变换部分1、VD1～VD6组成三相整流桥，将交流变换为直流。
如三相线电压为UL，则整流后的直流电压UD为：UD＝2、滤波电容器CF作用：（1）滤除全波整流后的电压纹波；（2）当负载变化时，使直流电压保持平衡。
因为受电容量和耐压的限制，滤波电路通常由若干个电容器并联成一组，又由两个电容器组串联而成。
如图中的CF1和CF2。
由于两组电容特性不可能完全相同，在每组电容组上并联一个阻值相等的分压电阻RC1和RC2。
3、限流电阻RL和开关SLRL作用：变频器刚合上闸瞬间冲击电流比较大，其作用就是在合上闸后的一段时间内，电流流经RL，限制冲击电流，将电容CF的充电电流限制在一定范围内。
SL作用：当CF充电到一定电压，SL闭合，将RL短路。
一些变频器使用晶闸管代替（如虚线所示）。
4、电源指示HL作用：除作为变频器通电指示外，还作为变频器断电后，变频器是否有电的指示（灯灭后才能进行拆线等操作）。
二、能耗电路部分1、制动电阻RB 变频器在频率下降的过程中，将处于再生制动状态，回馈的电能将存贮在电容CF中，使直流电压不断上升，甚至达到十分危险的程度。
RB的作用就是将这部分回馈能量消耗掉。
一些变频器此电阻是外接的，都有外接端子（如DB＋，DB－）。
2、制动单元VB 由GTR或IGBT及其驱动电路构成。
其作用是为放电电流IB 流经RB提供通路。
三、直－交变换部分1、逆变管V1～V6组成逆变桥，把VD1～VD6整流的直流电逆变为交流电。
这是变频器的核心部分。
常用的逆变管见：《》。
2、续流二极管VD7～VD12作用：（1）电机是感性负载，其电流中有无功分量，为无功电流返回直流电源提供“通道”；（2）频率下降，电机处于再生制动状态时，再生电流通过VD7～VD12整流后返回给直流电路；（3）V1～V6逆变过程中，同一桥臂的两个逆变管不停地处于导通和截止状态。
变频器主电路工作原理
变频器主电路工作原理一、概述变频器是一种将电源交流电转换为可调频率和可调幅度的交流电的电子设备。
它广泛应用于工业生产中，用于控制电动机的转速和扭矩。
变频器主电路是变频器的核心部份，负责将输入的交流电转换为可调频率和可调幅度的输出电流。
二、主要组成部份1. 整流电路：变频器主电路的第一个环节是整流电路，它将输入的交流电转换为直流电。
整流电路通常由整流桥、滤波电容和电阻组成。
整流桥将交流电转换为脉冲直流电，滤波电容用于平滑输出电压，电阻用于限制电流。
2. 逆变电路：逆变电路将直流电转换为可调频率和可调幅度的交流电。
逆变电路通常由逆变桥和滤波电路组成。
逆变桥将直流电转换为交流电，滤波电路用于平滑输出电压。
3. 控制电路：控制电路是变频器主电路的控制中心，负责监测和调节输出电流的频率和幅度。
控制电路通常由微处理器、运算放大器和驱动电路组成。
微处理器负责接收和处理输入的控制信号，运算放大器负责将处理后的信号转换为控制电流，驱动电路负责将控制电流传递给逆变电路。
三、工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 整流：输入的交流电通过整流桥转换为脉冲直流电。
整流桥由四个二极管组成，根据输入电压的正负半周，不同的二极管导通，使得输出电流为单向脉冲。
2. 滤波：脉冲直流电通过滤波电容进行平滑，使得输出电压变为稳定的直流电。
3. 逆变：经过滤波的直流电通过逆变桥转换为可调频率和可调幅度的交流电。
逆变桥由四个可控硅组成，根据输入的控制信号，不同的可控硅导通，使得输出电流的频率和幅度可调。
4. 控制：微处理器接收输入的控制信号，根据信号处理后的结果，调节运算放大器的输出电压，从而控制逆变桥的导通情况。
通过控制逆变桥的导通时间和导通顺序，可以实现对输出电流频率和幅度的精确控制。
四、应用领域变频器主电路的工作原理使得变频器在工业生产中具有广泛的应用。
它可以用于控制电动机的转速和扭矩，实现精确的运动控制。
变频器还可以用于节能调速，通过调整电动机的转速，降低能耗，提高生产效率。
变频器原理
变频器原理变频器的主回路电压型变频器主电路包括：整流电路、中间直流电路、逆变电路三部分组，交-直-交型变频器结构见附图1）整流电路： VD1~VD6组成三相不可控整流桥，220V系列采用单相全波整流桥电路；380V系列采用桥式全波整流电路。
2）中间滤波电路：整流后的电压为脉动电压，必须加以滤波；滤波电容CF除滤波作用外，还在整流与逆变之间起去耦作用、消除干扰、提高功率因素，由于该大电容储存能量，在断电的短时间内电容两端存在高压电，因而要在电容充分放电后才可进行操作。
3）限流电路：由于储能电容较大，接入电源时电容两端电压为零，因而在上电瞬间滤波电容CF的充电电流很大，过大的电流会损坏整流桥二极管，为保护整流桥上电瞬间将充电电阻RL串入直流母线中以限制充电电流，当CF充电到一定程度时由开关SL将RL短路。
4）逆变电路：逆变管V1~V6组成逆变桥将直流电逆变成频率、幅值都可调的交流电，是变频器的核心部分。
常用逆变模块有：GTR、BJT、GTO、IGBT、IGCT等，一般都采用模块化结构有2单元、4单元、6单元5）续流二极管D1~D6：其主要作用为：（1）电机绕组为感性具有无功分量，VD1~VD7为无功电流返回到直流电源提供通道（2）当电机处于制动状态时，再生电流通过VD1~VD7返回直流电路。
（3）V1~V6进行逆变过程是同一桥臂两个逆变管不停地交替导通和截止，在换相过程中也需要D1~D6提供通路。
6）缓冲电路由于逆变管V1~V6每次由导通切换到截止状态的瞬间，C极和E极间的电压将由近乎0V上升到直流电压值UD，这过高的电压增长率可能会损坏逆变管，吸收电容的作用便是降低V1~V6关断时的电压增长率。
7）制动单元电机在减速时转子的转速将可能超过此时的同步转速（n=60f/P）而处于再生制动（发电）状态，拖动系统的动能将反馈到直流电路中使直流母线（滤波电容两端）电压UD不断上升，这样变频器将会产生过压保护，甚至可能损坏变频器，因而需将反馈能量消耗掉，制动电阻就是用来消耗这部分能量的。
变频器主电路工作原理
变频器主电路工作原理标题：变频器主电路工作原理引言概述：变频器是一种用于调节交流电动机转速的设备，通过改变机电输入的频率和电压来实现调速。
变频器主电路是变频器的核心部份，其工作原理对于了解变频器的运行机制至关重要。
一、电源输入1.1 变频器接收来自电网的三相交流电源。
1.2 电源通过整流器将交流电转换为直流电。
1.3 直流电通过滤波电路去除波动和噪音，保证电源稳定。
二、逆变器2.1 逆变器将直流电转换为可变频率的交流电。
2.2 逆变器采用晶闸管、IGBT等元件进行电压和频率的调节。
2.3 逆变器通过PWM技术控制输出波形，实现对机电转速的精确调节。
三、控制电路3.1 控制电路接收用户设定的转速信号。
3.2 控制电路根据设定值调节逆变器输出频率和电压。
3.3 控制电路监测机电运行状态，保证机电安全稳定运行。
四、保护电路4.1 保护电路监测电流、电压和温度等参数，保护机电和变频器不受损坏。
4.2 保护电路在浮现故障时自动切断电源，避免事故发生。
4.3 保护电路通过显示屏或者报警器提示用户故障信息，便于维修和排除故障。
五、反馈回路5.1 反馈回路监测机电转速和输出功率。
5.2 反馈回路将实际运行情况反馈给控制电路，实现闭环控制。
5.3 反馈回路可以根据实际负载情况调整输出频率和电压，提高系统效率和稳定性。
结论：变频器主电路是变频器的核心部份，通过电源输入、逆变器、控制电路、保护电路和反馈回路的协同作用，实现对机电转速的精确调节和保护。
深入理解变频器主电路的工作原理，有助于提高设备的运行效率和可靠性。
简述变频器主电路组成及各部分功能
简述变频器主电路组成及各部分功能
1、主电路
主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。
2、整流器
大量使用的是二极管的变流器，它把工频电源变换为直流电源。
也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。
3、平波回路
在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。
为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。
装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。
4、逆变器
同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流
输出。
以电压型pwm逆变器为例示出开关时间和电压波形。
控制电路是给异步电动机供电（电压、频率可调）的主电路提供
控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信
号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。
变频器主电路基本构成
变频器主电路基本构成变频器的主电路主要由整流电路、直流中间电路和逆变电路三部分以及有关的帮助电路组成。
下面我们将分别介绍这三部分电路。
1.整流电路整流电路的主要作用是对电网的沟通电源进行整流后给逆变电路和掌握电路供应所需要的直流电源。
在电流型变频器中整流电路的作用相当于一个直流电流源，而在电压型变频器中整流电路的作用则相当于一个直流电压源。
依据所用整流元器件的不同，整流电路也有多种形式。
由于各种整流电路的基本工作方式和电路构成在很多参考书中都可以找到，在这里就不再赘述了。
2.直流中间电路虽然利用整流电路可以从电网的沟通电源得到直流电压或直流电流，但是这种电压或电流含有频率为电源频率六倍的电压或电流纹波。
此外，变频器逆变电路也将凶为输出和载频等缘由而产生纹波电压和电流，并反过来影响直流电压或电流的质量。
因此，为了保证逆变电路和掌握电源能够得到较高质景的直流电流或电压，必需对整流电路的输出进行平滑，以削减电压或电流的波动。
这就是直流中间电路的作用。
而正由于如此，直流中间电路也称为平滑电路。
对电压型变频器来说，整流电路的输出为直流电压，直流中间电路则通过大容量的电容对输出电压进行平滑。
而对电流型变频器来说，整流电路的输出为直流电流，直流中间电路则通过大容量电感对输出电流进行平滑。
电压型变频器中用于直流中间电路的直流电容为大容量铝电解电容。
为了得到所需的耐压值和容量，往往依据电压和变频器容量的要求将电容进行串联和并联使用。
当整流电路为二极管整流电路时，由于在电源接通时电容中将流过较大的充电电流（浪涌电流），有烧坏二极管以及影响处于同一电源系统的其他装置正常工作的可能，必需实行相应措施。
3.逆变电路逆变电路是变频器最主要的部分之一。
它的主要作用是在掌握电路的掌握下将直流中间电路输出的直流电雎（电流）转换为具有所需频率的沟通电压（电流）。
逆变电路的输出即为变频器的输出，它被用来实现对异步电动机的调速掌握。
电压型变频器在电压型变频器中，整流电路产生逆变电路所需要的直流电压，并通过直流中间电路的电容进行平滑后输出。
变频器主电路结构及功能认识实验报告
变频器主电路结构及功能认识实验报告篇一：变频器是一种用于改变电机转速和转矩的电子设备,可以优化电机的能效和性能。
下面是一份关于变频器主电路结构及功能的认识实验报告。
一、变频器主电路结构变频器的主电路通常由以下几个部分组成:1. 整流器:将直流电转换成交流电的电路,用于将机械能转换成电能。
2. 滤波器:去除电源中的高频噪声和干扰,保证输出的交流电质量。
3. 逆变器:将滤波后的交流电转换成直流电,用于控制电机的转速和转矩。
4. 控制电路:根据用户设定的参数和命令,对逆变器进行控制,实现对电机的控制。
5. 电源电路:提供变频器所需的电源电压和电流。
二、变频器主电路的功能1. 控制电机转速:变频器可以通过输入的电机转速信号来控制电机的转速,实现对电机的平滑控制。
2. 控制电机转矩:变频器可以通过输入的电机电流和电压信号来控制电机的转矩,实现对电机的精确控制。
3. 优化电机能效:变频器可以通过调整输出电压和频率,优化电机的能效,降低电机的能耗和噪音。
4. 适应不同的工作模式:变频器可以根据用户的需要,设置不同的工作模式,如平常用的工作模式、加速模式、减速模式等。
5. 自动适应:变频器可以通过自适应控制,自动适应电机的负载变化和工作条件变化,保持输出电压和频率的稳定。
三、实验设计为了更深入地了解变频器主电路的结构及功能,可以进行以下实验:1. 测量整流器的输出电压和电流,了解整流器的工作原理。
2. 测量滤波器的输出电压和电流,了解滤波器的作用和原理。
3. 测量逆变器的输出电压和电流,了解逆变器的工作原理和性能指标。
4. 连接电机和变频器,测试变频器的控制能力,并测量电机的转速和转矩。
5. 测试变频器的工作模式和自适应控制功能,了解变频器的性能和可靠性。
通过实验,可以深入了解变频器主电路的结构和功能,掌握变频器的工作原理和应用技巧,为实际应用提供参考。
篇二：变频器是一种能够对电机进行频率控制的设备,常用于改变电机的转速和转矩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
驱动 电源
驱动 模块
驱动 模块
驱动 模块
IGBT管的相关参数 答：1、额定电压和漏电流 （当GE间电压为0V时，下标为CEO,UCEO/ICEO,当GE 间电压为-5V时，小标为CEX,UCEX/ICEX） 2、驱动电压 (正向电压通常选UGE=15V+-10%,反向电压通常选UGER=-10~-5V) 3、控制极电阻RG（通常选100~500Ω ） 变频器在变频的同时，为什么输出电压也要改变（变频还需变压） 答：电动机里直接反应磁通大小的是定子绕组的反电动势 E1=4.44kEN1fφ 1=K Efφ 1,定子绕组的电动势平衡方程是(U1=-E1 +△U1 U1—施加于定子每相绕组的电源相电压，△U1 —定子每相绕组的阻抗压降），阻抗压降所占比例很小可以忽略 不计，那么U1≈E1，则φ 1≈Kφ U1/f,为了保持磁通不变，频率变化，电压也要改变。 那么为什么需要保持磁通不变呢？ 电动机输入的是三相电功率（P1=√3ULILcosΨ 1 UL—电源线电压，IL—定子侧线电流，cosΨ 1定子侧功率因素），电动 机的输出时机械功率（P2=TMnM/9550 P2—电动机的输出功率，TM—电动机的电磁转矩，nM-电动机的转速），因为转 速n=60f/P,频率下降，转速下降，如果负载转矩不变，输出功率必也下降。，输入功率是没什么影响的，那从输入到输 出中间环节是电磁功率，电磁功率随着输出功率的减小而增大，电磁功率具体表现在磁通的大小，若磁通变大，励磁电 流将大大增加并且发生畸变，所以尽量保持磁通不变，输出功率减小，磁通变大，就需要减小输入功率，电流是要产生 电磁转矩带动负载的，不能减小，只能减小电压，也能够解释变频需变压。
IM不变，UM下降
UD不变，ID减小 Us不变，Is减小
Is减小
分区 小孙学变频Ⅰ 的第 2 页
变频器 U1I1≈U2I2
38V 5HZ 84A U2
答：变频器在低频运行时，输出侧电压随频率而下降，根据能量守恒即使输出侧电流不变，输入侧电流也会减小，即输 入电流随频率而减小。
Hale Waihona Puke 频率下降时，变频器各环节功率变化
IS R S US T
交-直 变换 直-交 变换
ID U UD V
IM
U V 3AC M
主回路电路图
旁路接触器 / 预充电接触器 二极管整流 限流电阻 / 预充电电阻 R S T 滤波电容器 均压 电阻 滤波电容器 513V 续 流 二 极 管 / 反 并 联 二 极 管 IGBT 逆变
均压 电阻 0.33uF
高 频 吸 收 电 容
U V W
缓冲电路
驱动 电路
驱动 模块
驱动 模块
驱动 模块 U V W
分区 小孙学变频Ⅰ 的第 1 页
用增加，这样，铁芯中磁通将减少，定子绕组的自感电动势(反电势)随之下降，由于电源电压不变，因此定子电流必然 增加，直至这个电流产生足够的磁通以补偿去磁作用为止。 所以变频器输出电流的大小只与负载的轻重有关，与频率无关。 变频器输入电流与频率的关系
I1 I2
380V 50HZ 8.4A U1
变频器的主电路
2016年3月7日 13:27
预充电电阻（限流电阻）的选型 答：知道滤波电容的大小，根据时间常数τ =RC，而充电时间应该是时间常数的3~5倍，现场充电时间通常为0.75~ 1.25S，则T=(3~5)RC,R=T/(3~5)C，一般容量不小于20W就可以了，若要选大于等于50欧，则容量也最好大于等于50W 预充电接触器（旁路接触器）的选型 答：已知电动机容量和配用的变频器容量，一般来说直流回路的容量和变频器的输入容量应该是相等的，当电源电压是 380V时，直流电压平均值为513V，直流电流为I=P/U ，接触器选择大一档即可，又接触器的触电可以并联使用，只要选 择I/几副触电数即可（若是晶闸管就是比直流电流大一档） 例如电动机容量是75KW,139.7A，配用的变频器的容量是114KVA,150A,该配用多大的接触器？ Id=Pd/Ud=114000/513=222A I=Id/3≈80A 应选80A的接触器即可
TM
TL L
UM W
W
nM
nL
PL
PS
PD
PM1
电-机 变换
PM2 传动
机械
频率下降（转速下降）时个环节的功率变化 功率名称 负载功率PL 计算公式 TLnL/9550 频率下降时的特点 TL不变，nL下降 TM不变，nM下降 功率减小的原因 nL下降 nM下降 UM下降 ID减小
电动机输出功率PM2 TMnM/9550 电动机输入功率PM1 √3UMIMcosΨ 1 直流回路功率PD 变频器输入功率PS UDID √3UsIsλ
变频器如何变压 答：变频器里普片采用脉宽调制的方法实现调压调速，变频器的输出电压是按一定的规律改变占空比的系列脉冲波。系 列脉冲波的频率叫载波频率。 那么载波频率对输出电压有什么影响呢？同一桥臂上的两管交替导通时需要有一个等待时间，通常称为“死区”。载波 频率较高时，一个周期里的死区个数就多了，则不工作的而时间就多了，变频器的输出电压就要下降。 载波频率对输出电流的影响？载波频率高，会使通过线路间及各绕组间分布电容的漏电流增加，另外IGBT开关损耗也增 加，容易发热，所以允许输出的电流也减小。
