水系统的补水、定压、膨胀计算

合集下载

定压补水装置的原理

空调水系统的定压补水装置
一、作用
1、定压：为了使系统压力稳定，还可以防止泵发生气蚀。

补水：补充冷冻水运行时的汽化消耗和渗漏。

2、定压补水装置分为：膨胀水箱和成套定压补水装置(落地式膨胀罐、补水泵)
二、工作原理
定压补水装置设备采用系统静压作为设计初始压力水头，采用保证系统内热水不汽化的压力作为定压补水装置动行终端压力水头。

初始运行时首先启动补水泵向系统及膨胀罐内的水室中充水，系统充满后多余的水被挤进膨胀罐内。

因为水的不可压缩性，随着水量的不断增加，水室的体积也不断的扩大而压缩气室，罐内的压力也不断的升高。

当压力达到设计压力时，通过压力控制器使补水泵关闭。

当系统内的水受热膨胀使系统压力升高超过设计压力时，多余的水通过安全阀排至补水箱循环使用，当系统中的水由于泄露或温度下降而体积缩小，系统压力降低时，膨胀罐内的水被不断压入管网补充系统的压降损失，当系统压力至设计允许的最低压力时，通过压力控制器使补水泵重新启动向管网及膨胀罐内补水，如此周而复始。

三、扬程、流量计算
扬程：冷冻水末端最不利点的垂直高度加上补水泵至补水点的阻力损失。

流量：根据补水管路的直径和供水需求量确定。

01 空调、采暖循环水泵的扬程流量及补水、定压等相关计算

3、补水泵流量J4、补水泵扬程补水泵扬程应保证补水压力比系统补水点压力高30～5G L （m³/h）122.58最远楼层接入口到主机的局部损失（Pa）冷水机组蒸发器水压降（Pa）1680060000(通过环路局部阻力计算)(查主机参数)1.716.12最远楼层接入口到主机的局部损失（Pa）高差（m）冷水机组蒸发器水压降（Pa）57000700005.8210.007.14空调水系统循环水泵的设计(1)两管制空调水系统，宜分别设置冷水和热水循(2) 如果冷水循环泵要兼作热水循环泵使用时，使水泵运行的台数和单台水泵的流量、扬程与系(3) 复式泵系统中的一次泵，宜与冷水机组的台一般不设备用泵。

(4) 复式泵系统中二次泵的台数，应按系统的分每个分区的水泵数量不宜少于两台。

(5) 热水循环泵的台数不应少于两台，应考虑设(6) 选择配置水泵时，不仅应分析和考虑在部分特别是非24h 连续使用的空调系统，如办公楼、少流量、降低扬程的可能性。

(7) 根据减振要求宜在水泵下配置减振器。

(8) 应用在高层建筑中的循环水泵，必须考虑泵泵的承压要求。

(9) 冷水系统的循环水泵，宜选择低比转数的单G>500m3 /h 时，宜选用双吸泵。

(10) 在水泵的进出水管接口处，应安装减振接头(11)在水泵出水管的止回阀与出口阀之间宜连接(12) 水泵进水和出水管上的阀门，宜采用截止阀(13) 在循环水泵的进、出水管之间，应设置带止积，应大于或等于母管截面积的1/2; 止回阀的流泵的进水管段上，应设置安全阀，并宜将超压泄10%44.49冷冻水循环水泵L =K*Q/(1.163*△t)（m）20%备注压力余量（Pa）50000 5.10流量（m³/h） 4.1G R （m³/h）39.72H L (kPa)H J (kPa)90.7060.00扬程（m）7.05空调热水循环水泵系统单位水容量估算值如右表6.9.1R =K*Q/(1.163*△t)m）调热水阻力估算公式：G L ）^²×HL +H J30～50kPa计算扬程7.8扬程（m）《全国民用建筑工程设计技术措》，P98的设计与配置，应遵循以F原则:空调水系统，宜分别设置冷水和热水循环泵。

定压补水系统的设计计算含实例说明

定压补水系统的设计计算<含实例说明>空调冷水膨胀、补水、软化设备选择计算：已知条件：建筑面积：90000 m2，冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

1. 空调系统水容量Vc = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量Vp =a*⊿t*Vc：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.8(L/s) (系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。

水泵电功率:11Kw。

4. 气压罐选择计算1）调节容积Vt应不小于3min补水泵流量采用定频泵Vt≥5.8m3/h*3/60h=0.29m3=290 L 2）系统最大膨胀量：Vp=0.88 m3 此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440(kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。

4）气压罐最小总容积Vmin=βVt/(1-αt)=1.05*290/(1-0.69)=982 L5）选择SQL1000*1.6隔膜式立式气压罐，罐直径1000mm，承压1.6Mpa，高2700mm，实际总容积VZ=1440 (L)5.空调补水软化设备自动软化水设备（双阀双罐单盐箱）软水出水能力:(双柱)0.03Vc=0.03*117=3.5m3/h租户24小时冷却膨胀、补水设备选择计算：已知条件：建筑面积：90000 m2，冷却水温：32/37.0℃，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

膨胀罐计算方法

定压系统中（变频供水、恒压供水等）AQUASYSTEM膨胀罐的选型为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（L/min），
计算公式如下：V = K×Amax×)1(min)max()1min()1max(+×−+×+PprePPPP K = 水泵的工作系数，随水泵功率不同而变化，具体见下表：Amax = 水泵的最大流量（L/min）
P（HP）1-2 2-4 5-8 9-12 ＞＞＞＞12 K 0.25 0.375 0.625 0.875 1
Pmax = 水泵的最高工作压力（水泵停机时系统的压力）Pmin = 水泵的最低工作压力（水泵启动时系统的压力）Ppre = 气压罐的预充压力V = 气压罐的体积其中1HP（马力）= 0.735KW 例如：一恒压供水设备水泵功率为4HP，水泵最大流量为120L/min,系统压力低于2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，气压罐预充压力为2bar，该系统要选用多大的气压罐？由上表可知：水泵功率为4HP时，K=0.375 V = K×Amax ×)1(min)max()1min()1max(+×−+×+PprePPPP = 0.375×120×)12()2.27()12.2()17(+×−+×+= 80L 正好气压罐型号里面有80L的，所以直接选用VAV80即可。

定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝±0.01MPa 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层6m ，只要将Pd 调高0.06MPa 即可;定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达45 万次，允许持续温度70 ℃以下，短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

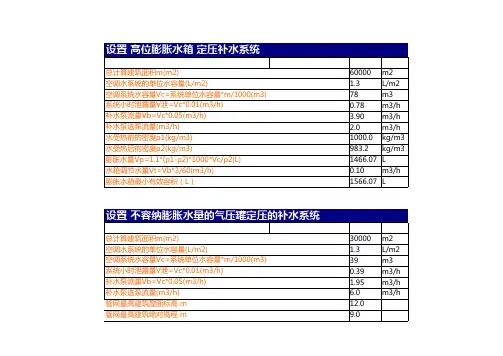

水系统的补水、定压、膨胀计算20140602

技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1%技术措施6.9.3，系统水容量的5%
设两台，平时用一台，事故、初期补水时两台全开；技术措施公式6.9.6-2
技术措施6.9.6。

不小于3min平时运行补水泵流量，且保证水箱调节高差不小于200mm 技术措施6.9.6，公式6.9.6-1
技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1%技术措施6.9.3，系统水容量的5%
设两台，平时用一台，事故、初期补水时两台全开；
技术措施6.9.6，表6.9.6-2
建筑标高+绝对高程差值
技术措施6.9.5\6.9.7.3 (系统最高点标高+15KPa)
技术措施6.9.7.2； “P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1 (α宜取0.65～0.85)
技术措施6.9.7.1；当补水泵采用变频泵时，可采用Vt=Vb*3/60/3
技术措施6.9.3.1 (H宜比P1高30～50KPa)
技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1%
技术措施6.9.3，系统水容量的5%
设两台，平时用一台，事故、初期补水时两台全开；
技术措施6.9.6，表6.9.6-2
技术措施公式6.9.6-2
建筑标高+绝对高程差值
技术措施6.9.5\6.9.7.3 (系统最高点标高+15KPa/20KPa)
技术措施6.9.7.8
技术措施6.9.7.1；当补水泵采用变频泵时，可采用Vt=Vb*3/60/3技术措施6.9.3.1 (H宜比P1高30～50KPa)。

设计院暖通空调设备选型

空调系统补水定压计算:东源大厦总建筑面积约：2万平方米。

空调水系统的水容量V C=20000x1.3=26000L1）系统的小时泄漏量取系统水容量的1%。

26000x1%=260L2）系统的小时补水量取系统水容量的2%。

26000x2%=520L3）补水泵启泵压力：P1=68.5米=685KPa压力比取：α=（P1+100）/（P2+100）=0.9；补水泵停泵压力（膨胀水量停止流回补水箱时电磁阀的关闭压力）：P2=[（P1+100）/0.9]-100=773 KPa膨胀水量开始流回补水箱时电磁阀的开启压力：P3＝P2/0.9=773/0.9=856KPa安全阀开启压力：P4＝P3/0.9=856/0.9=950KPa4）补水泵总流量不小于系统水容量的5%：26000x5%=1.3 m3/h选用SLG1x8型补水泵两台，流量1.2m3/h，扬程76.5m，功率1.1kw，一用一备，平时使用1台，初期上水或事故补水时2台水泵同时运行。

5）膨胀水量V P-----系统最大膨胀水量。

V c-----系统水容量。

V P=1.1x[(ρ1-ρ2)/ρ2]x1000xVc＝15.96x26=414.96L≈420L6）软水器选用连续出水型：4T/h。

7）软水箱容积计算：水箱储水容积取30min补水泵流量，由于膨胀水量回收至补水箱，水箱上部预留最大膨胀水量，因此本工程软水箱容量：L=0.6+0.42=1.02T 取软水箱容积为1.2T8）调节容积V t=3min补水泵流量＝0.06 m3气压罐最小总容积：V min=(βxV t)/(1-α)= (1.05x0.06)/(1-0.9)=0.63 m3选择RSN800囊式立式气压罐，罐体直径800mm，高度2310mm，承压1.0MPa，实际总容积V=0.82m3。

采暖系统补水定压计算:本工程采暖计算热负荷为：350kw。

选用采暖热交换机组一台，机组型号为：ZBJJ-S-C-350，机组水容量：1000kg钢制柱型散热器V C=12L，室内机械循环管路V C=6.9L，室外机械循环管路V C=5.2L。

采暖空调循环水系统的补水、定压、膨胀计算表(设置气压罐定压-但不容纳膨胀水量)1

基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算冷却水系统基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格。

定压补水量计算

定压补水量计算定压补水量计算是指在一定压力下，通过管道补充所需的水量。

这种计算方法常用于建筑、工业生产等领域，通过合理计算补水量，可以确保系统正常运行，避免因水量不足而造成的问题。

我们需要了解一些基本参数，包括系统的压力要求、管道的直径和长度，以及水的流速。

这些参数将决定补水量的大小。

在进行计算之前，我们需要明确一些假设。

首先，假设管道内的流体为水，并且水的流动是稳定的。

其次，假设管道内的流动是层流，即流体的速度分布均匀。

这些假设将有助于简化计算过程。

计算定压补水量的方法有多种，下面我将介绍一种常用的方法。

我们需要计算系统的流量需求。

流量需求是指单位时间内需要通过管道的水量。

根据流量需求，我们可以计算出流速，即单位时间内通过管道截面的水流量。

我们需要计算出管道的流量特性参数，包括雷诺数和摩阻系数。

雷诺数是判断流动状态的重要参数，它与流体的流速、管道的直径和流体的黏性有关。

摩阻系数则是衡量流体在管道中摩擦损失的参数，它与管道的壁面粗糙度、管道的直径和流体的黏性有关。

根据流量特性参数，我们可以计算出管道的阻力损失。

阻力损失是指流体在管道中由于摩擦而损失的能量，它会导致流体的压力降低。

为了保持系统的稳定运行，我们需要通过补充水量来补偿阻力损失，以达到预设的压力要求。

我们可以通过计算阻力损失和流量需求的差值，得到定压补水量。

定压补水量等于阻力损失与流量需求之差。

如果阻力损失大于流量需求，意味着我们需要补充更多的水量来维持系统的压力；如果阻力损失小于流量需求，意味着我们可以减少补水量，以避免浪费。

通过以上计算步骤，我们可以得到准确的定压补水量。

在实际应用中，我们需要根据具体情况进行计算，并结合实际操作来确定补水方案。

总结一下，定压补水量计算是一种常见的方法，用于确定在一定压力下，通过管道补充所需的水量。

通过计算系统的流量需求、流量特性参数和阻力损失，我们可以得到准确的补水量。

这种计算方法在建筑、工业生产等领域具有重要的应用价值，可以确保系统正常运行，提高工作效率。

定压补水计算范文

定压补水计算范文定压补水计算的基本原理是根据给定系统的流量和压力信息，计算出需要补充的水量。

在水处理系统中，水常被用于各种工艺和设备中，如锅炉、冷却塔、反应器等。

系统中的水会因为蒸发、泄漏、排放等原因而减少，所以需要补充水来保持系统的正常运行。

定压补水量=(进水流量-出水流量)x补水时间其中，进水流量指的是系统中补水前的流量，出水流量指的是补水后的流量，补水时间是指补水的时间长度。

这个公式可以用来计算补水量，从而确定需要补充的水量。

在实际应用中，还可以根据系统的具体情况进行进一步的定压补水计算。

首先，需要确定系统的水平补偿量。

水平补偿量是指在给定时间内，系统内水流量和压力的变化量。

可以通过测量进、出水流量和水压来计算出水平补偿量。

然后，将水平补偿量乘以补水时间，就可以得到需要补充的水量。

在实际应用中，还要考虑系统的压力变化对补水量的影响。

当系统的压力变化较大时，补水量也会相应变化。

为了考虑压力变化因素，可以使用以下公式计算补水量：定压补水量=(进水流量-出水流量)x补水时间+压力变化因子x系统压力变化量其中，压力变化因子是根据系统的特性确定的一个常数，系统压力变化量是指补水前后系统的压力变化量。

为了准确计算补水量，还需要考虑系统的水耗率。

水耗率是指在单位时间内系统的用水量。

可以通过测量进、出水流量和时间来计算系统的水耗率。

将系统的水耗率乘以补水时间，就可以得到需要补充的水量。

总之，定压补水计算是通过计算系统的流量、压力、补水时间和水耗率来确定需要补充的水量。

通过应用适当的公式和考虑系统的特性，可以准确计算补水量，从而保持系统的正常运行。

采暖空调循环水系统的补水定压膨胀计算表设置气压罐定压但不容纳膨胀水量

0.42
6.0 75 178.2 198
220
0.63 1000.00 970.25
506 21 59 0.93 127 13
0.42
m2 L/m2 m3 m3/h m3/h m3/h
m3/h
m KPa KPa KPa
KPa
kg/m3 kg/m3
L L L m3 Kpa m
m3/h
L m3
基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算
水泵同时运行
技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa
技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力
技术措施6.9.7.1，α宜取0.65～0.85
技术措施6.9.6，表6.9.6-2
技术措施公式6.9.6-2 技术措施6.9.7.1 技术措施6.9.7
Vb（30~60min的补水泵流量）+Vp 技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa
需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台
水泵同时运行参考样本
红宝书2034，表26.8-9或03R401-2第10页表格
备注技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1% 红宝书2030，系统水容量的2%
0.65 1000.00 994.10
52 12.5 38 0.30 197 20
0.25
KPa
kg/m3 kg/m3
L L L m3 Kpa m
m3/h
L m3
基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算
备注技术措施6.9.1——查表

终版正规计算-天正定压补水-按单位面积水容积来计算

1666
L
4、气压罐最小总容积
变频泵-气压罐最小总容积≥
555
L
L
此水量回收至补水箱
kPa kPa
MPa
气压罐承压，比气压罐最高压力大就行
可查隔膜式气压罐样本，实际总容积不小于计算的就行，最好选择立式的，大部分1台，省占地面积
。
名称
系统定压点最低压力(表压)
补水泵启动压力(表压)
补水泵停泵压力(表压) 电磁阀关闭压力(表压) 电磁阀开启压力(表压) 补水点处允许工作压力 (表压) 安全阀开启压力(表压) 压力比选取压力比
定频/变频补水泵+不容纳膨胀水量隔膜式气压罐定压-李建群
代号 P1
P2 P3 P4
推导公式
粗略估算:楼高+地下换热站高+5m 精确计算:补水泵吸水标高至水系统最高点高差+补水泵至水泵吸入母管定压点阻力+5kPa（供水≤60℃,＞60℃取10kPa） +10kPa（富余量）
高压机械密
1.2
封
1.2
1.2
水泵出口最大压力(MPa)
1.6
高压机械密
1.6
封
1.6
1.6
水量隔膜式气压罐定压-李建群自己编辑
初始参数
系统类型供水温度回水温度建筑面积单位水容量系统水容量
45 40 80300 1.5 120.45
℃ ℃ m2 L/m2 m3
运行制式
全空气系统组空
供冷
许工作压力）
kPa 0.90
α宜取值范围：0.65~0.85 α必要时可取值范围：0.5~0.9
补水点处允许工作压力
循环水泵最大进口压力（样本上）

数据中心空调冷冻水补水定压系统计算

．．讣水软化处乐兢￣Ｌ；／－＾．Ｉ－化水
箱．补水辅的贮水积 … 聪核补水小【１１ｆ流｝－㈨，ｊＩｌ５—１Ｉ）（系统较小时ｌ『义』二，较人时Ｉ仪ｈ－Ｉ；ｔ￣）
长水箱罐啪容积水容量
｝
ｍｆ水系统孙水＾／］ｑｌ、］ ’ 泄漏｛Ｉ｝Ｊ ‘ 核系统水ｍ水ｎ０ｌ峨八删系统的Ｖ・ｎ，ＪＩｔ、ｌ订，系缝外水１．｝氧
口引言
当前．数据中心的氇』Ｅ处卜～个锄发的ｌｌ寸驯，１ｆ数据中心的发热｝ｒ｝人．囚此冷圭ｆＪ系统足证ｊ正常运ｆｄｆｌ＂］重要部分、现阶段大的数啤Ｉ心州多１采川冷冻水系
化、小倒空、小趔
系统循环动ｈｆｉ，＇Ｊ水．
役各和２－２系统水容量ＶＣ的计算
系统水奔为繁琐的＋ｉ－ｃ・的・址。剐．。Ｊ系７。『１．－ｉＪ，．ＩＩｌｆ１：Ｉｌｆ一个ｒ川ｌＪＪｌｆ４：．Ｉ
地＇＿＂水Ｉ｝】以
冷ｌＩＦ，Ｊ￥ｌｊ冷机
征调冷冻水系统ｆｆＪ，通常选门Ｊ』
“泣膨胀水稽、闭
经过ｒｆ ¨ 统川，ｉ幺Ｊ｝｝，Ｉ．Ｊｑ冷约８Ｌ）【）１１１．最人的什逆、Ｊ为】）ＮｊＩ …．脏小

定压补水系统的设计计算含实例说明

定压补水系统的设计计算含实例说明1.确定设计参数在设计定压补水系统时，首先需要确定几个关键参数，包括：-补水系统的设计压力：根据使用需求和系统的工作压力限制，确定定压补水系统的设计压力。

-补水系统的流量：根据使用需求和系统的工作流量，确定定压补水系统的设计流量。

-系统的压力损失：根据补水管道、设备管道和阀门等的压力损失计算，确定系统的压力损失。

2.计算补水泵的扬程补水泵的扬程是指泵所能克服的水头差，计算补水泵的扬程需要考虑以下几个因素：-设计压力：根据设计压力和补水管道所在楼层的高度，计算泵的出口压力。

-系统压力损失：根据系统的压力损失，计算泵的出口压力。

-水力压力：根据水泵入口和出口管道的水头差，计算泵的出口压力。

-泵的特性曲线：根据泵的性能曲线，找到相应的扬程。

3.选取适用的补水泵根据补水泵的扬程和设计流量，选取适用的补水泵。

可以通过查阅补水泵的产品手册或请教设备供应商来确定合适的补水泵型号。

4.计算补水罐的容积补水罐的容积决定了补水时间间隔和补水泵的工作时间。

补水罐的容积应根据设计流量、补水时间间隔和补水泵的工作时间来计算。

5.设计补水管道根据补水泵的流量和补水管道的材料、直径、长度等参数，计算补水管道的流量和压力损失。

实例：假设建筑物供水系统的设计压力为0.4MPa，设计流量为500m³/h，系统的压力损失为0.1MPa。

根据设备供应商提供的补水泵性能曲线，选取一个扬程为0.3MPa的补水泵。

补水时间间隔为30分钟，补水泵工作时间为5分钟。

补水管道采用直径为150mm的金属管道。

1.计算补水泵的出口压力：补水泵的出口压力=设计压力+系统压力损失=0.4MPa+0.1MPa=0.5MPa。

2.根据水泵入口和出口管道的水头差计算泵的出口压力：假设水泵入口处的水位高度为2m，出口管道的水位高度为10m，水的密度为1000kg/m³。

水的水头差=(10-2)m=8m水的压力 = 水的密度 * 重力加速度 * 水的水头差= 1000kg/m³ * 9.8m/s² * 8m = 78,400Pa = 0.784MPa泵的出口压力=设计压力+系统压力损失+水的压力=0.4MPa+0.1MPa+0.784MPa=1.284MPa。

水系统补水的设计原则

水系统的补水设计原则(1)循环水系统的小时泄漏量，可按系统水容量VC的1%计算，系统的补水量，宜取系统水容量的2%。

(2)空调水系统的补水，应经软化处理。

仅夏季供冷使用的单冷空调系统，可采用电磁水处理器。

补水软化处理系统宜设软化水箱、补水箱的贮水容积，可按补水泵小时流量的0.5~1.0配置(系统较小时取上限，系统较大时取下限)。

补水箱或软水箱的上部，应留有能容纳相当于系统最大膨胀水量的泄压排水容积。

(3)循环水系统的补水点，宜设在循环水泵的吸入侧；当补水压力低于补水点的压力时，应设置补水泵。

仅夏季使用的单冷空调系统，如未设置软化设备，且市政自来水压力大于系统的静水压力时，则可不设补水泵而用自来水直接补水。

(4)补水泵的选择与设置，可按下列要求进行：1)各循环水系统宜分别设置补水泵。

2) 补水泵的扬程，一般应比系统补水点的压力高30~50kPa；时，应注意校核计算补水管的阻力。

当补水管的长度较长3) 补水泵的小时流量，宜取系统水容量的5%，不应大于10%。

4)水系统较大时，宜设两台补水泵，平时使用一台，初期上水或事故补水时，两台泵同时运行。

5)冷/热水合用的两管制水系统，宜配置备用泵。

(5)循环水系统的补水、定压与膨胀，一般可通过膨胀水箱来完成。

水系统的定压与膨胀，可按下列原则进行设计：1)系统的定压点，宜设在循环水泵的吸人侧。

2)水温(t)95℃≥t＞60℃的水系统：定压点的最低压力可取系统最高点的压力高于大气压力10kPa。

3)水温t≤60℃水系统：定压点的最低压力可取系统最高点的压力高于大气压力5kPa。

4)系统的膨胀水量应能回收。

5)膨胀管上禁止设置阀门。

6)膨胀管的公称直径，可按下表确定：(6)闭式空调水系统的定压与膨胀方式，应结合具体建筑条件确定。

条件允许时，特别是当系统静水压力接近冷热源设备能承受的工作压力时，应优先考虑采用高位开式膨胀水箱定压。

当缺乏安装开式膨胀水箱条件时，可考虑采用补水泵和气压罐定压。

(完整版)定压补水系统的设计计算含实例说明

水泵电功率:11Kw。

膨胀水箱估算

膨胀水箱的容积计算膨胀水箱型式的分类：开式和闭式开式：密闭板式；隔膜式；球胆式；水泵定压补水一体式。

从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。

1. 闭式膨胀水箱容积计算：Vt=V sPP vv T 2112131-∆--αV t —膨胀水箱容积；m 3V s —系统水容积，m 3v 1 —低温时水的比容，m 3/Kg; v 2 —高温时水的比容，m 3/Kgα—线性膨胀系数；钢为11.7×106-c︒-1铜为17.1×106-c︒-1△ T —水系统中最大温差：℃（一般为5）P 1—低温时水压力，KPaP2—高温时水压力，KPaP 1；P2的确定：P 1=箱体静压头+系统顶部的最小压力值P2=运行时最高压力2.开式膨胀水箱容积计算方法：V p=α△t V sV p---膨胀水箱有效容积，m3α---水的体积膨胀系数，α=0.0006,1/℃△t---系统内最大水温变化值，℃V s---系统内的水容量，m3，即系统中管道和设备内总容水量水系统中总容量（L/m2空调面积）注意单位变换！应把L换成m3。

水箱容积计算当95-70°C供暖系统 V=0.031Vc当110-70°C供暖系统 V=0.038Vc当130-70°C供暖系统 V=0。

043Vc式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；Vc——系统内的水容量，L。

膨胀水箱选用开式高位膨胀水箱适用于中小型低温水供暖系统，膨胀水箱规格见下表，构造见国标图。

膨胀水箱设计安装要点膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。

膨胀管在重力循环系统时接在供水总立管的顶端；在机械循环系统时接至系统定压点，一般接至水泵入口前，循环管接至系统定压点前的水平回水干管上，该点与定压点之间，应保持不小于1.5-3m的距离。

∙膨胀管、溢水管和循环管上严禁安装阀门，而排水管和信号管上应设置阀门。
