洗涤塔的工作原理喷淋塔是如何将废气进行净化处理
洗涤塔工作原理
洗涤塔工作原理
洗涤塔是一种常用于工业领域的设备,用于去除废气或废水中的污染物。
其工作原理如下:
1. 填料层:洗涤塔内部通常装有填料层,填料可为塑料、金属或陶瓷等材料。
填料的作用是增加污染物与气体或液体之间的接触面积,促进物质的传质和传质过程。
2. 进料口:废气或废水经过管道输送到洗涤塔的进料口,进入到塔内。
3. 冲击板或喷淋器:进入洗涤塔后,废气或废水会与冲击板或喷淋器相遇。
冲击板或喷淋器会将废气或废水分散成小颗粒,增加其与填料的接触面积。
4. 气液接触:废气或废水通过填料层时,与塔内的洗涤液进行接触。
洗涤液中的溶解物质会吸附或溶解废气或废水中的污染物,使污染物从气体或液体中转移到洗涤液中。
5. 分离:洗涤液中的污染物会随着液体一起流出洗涤塔。
如果需要进一步处理污液,可以通过其他处理设备进行处理。
而经过洗涤的气体或液体则会继续流出洗涤塔。
6. 排放:经过洗涤塔处理的废气或废水可能还需要进一步净化或处理,然后才能排放到环境中。
总结:
洗涤塔利用填料层和洗涤液的作用,通过物质的传质和传质来去除废气或废水中的污染物。
其工作原理简单明了,适用于不同的工业领域和污染物种类。
洗涤塔的工作原理喷淋塔是如何将废气进行净化处理
河间市正蓝环保设备有限公司,专业生产工业废气处理设备:UV光氧催化、低温等离子、喷淋塔、活性炭吸附塔等等一系列工业废气处理环保设备。
我公司以自身生产优势,为众多环保工程公司提供环保设备,管道及配件等一站式配套服务供应。
喷淋塔是一种处理有机有害废气的设备,也被行业内人士叫做填料塔,洗涤塔,脱硫塔,旋流板塔,泡罩塔等等,根据设计形式也可以分为立式或者是卧式。
酸雾吸收塔采用微分接触逆流式。
酸性气体从塔体下方进气口沿切向进入净化塔,在通风机的动力作用下,迅速充满进气段空间,然后均匀地通过均流段上升到第一级填料吸收段。
在填料的表面上,气体中酸性物质与液体中碱性物质发生化学反应,反应生成物质(多为可溶性酸类)随吸收液流入下部贮液槽。
未完全吸收的酸性气体继续上升进入第一级喷淋段。
在喷淋段中吸收液从顶部的喷嘴高速喷出,形成无数细小雾滴,与气体充分混合接触,继续发生化学反应,然后酸性气体上升到第二级填料段、喷淋段进行与第一级类似的吸收过程。
第二级与第一级喷嘴密度不同,喷液压力不同,吸收酸性气体浓度范围也有所不同。
在喷淋段及填料段两相接触的过程也是传热与传质的过程。
通过控制空塔流速与滞留时间保证这一过程的充分与稳定。
塔体的最上部是除雾段,气体中所夹的吸收液雾滴在这里被清除下来,经过处理后的洁净空气从净化塔上端经过排气管排入大气.洗涤塔适用于含有少量粉尘的混合气体分离,各组分不会发生反应,且产物应容易液化,粉尘等杂质(也可以称之为高沸物)不易液化或凝固。
当混合气从洗涤塔中部通入洗涤塔,由于塔板间存在产物组分液体,产物组分气体液化的同时蒸发部分,而杂质由于不能被液化或凝固,当通过有液体存在的塔板时将会被产物组分液体固定下来,产生洗涤作用,这就是洗涤塔的工作原理。
简单来说喷淋塔的工作原理即酸雾废气由风管引入净化塔,经过填料层,废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应,酸雾废气经过净化后,再经除雾板脱水除雾后由风机排入大气。
酸碱废气处理(喷淋塔)的特点和工作原理
酸碱废气处理(喷淋塔)的特点和工作原理
一、酸碱废气处理(喷淋塔)的结构组成:
酸碱废气处理塔分单塔体和双塔体。
采用圆形塔体,用法兰分段连接而成。
具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、观检孔等组成。
二、酸碱废气处理(喷淋塔)的工作原理:
酸碱废气处理(喷淋塔)主要的运作方式是不断酸雾废气由风管引入净化塔,经过填料层,废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应,酸雾废气经过净化后,再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下,最后回流至塔底循环使用。
净化后的酸雾废气达到广东省地方排放标准的排放要求,低于国家排放标准。
以下是废气处理的的工程的工艺流程:排除的酸雾废气→进入风管→经过酸碱废气处理塔→风机→风管→达标排放。
备注:工业废气处理的方法有活性炭吸附法、催化燃烧法、催化氧化法、酸碱中和法、等离子法等。
三、酸碱废气处理塔(喷淋塔)具有以下特点:
1. 艺简单,管理、操作及维修相当方便简洁,不会对车间的生产造成任何影响;
2. 压降较低,操作弹性大,且具有很好的除雾性能;
酸碱废气处理塔(喷淋塔)适用范围:
广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。
如调味食品、制酸、酸洗、电镀、电解、蓄电池等。
酸碱废气处理塔(喷淋塔)原理图:
[此文档可自行编辑修改,如有侵权请告知删除,感谢您的支持,我们会努力把内容做得更好]。

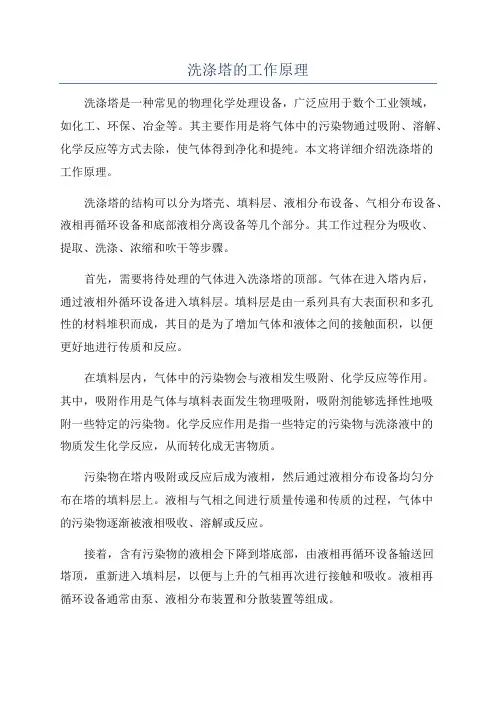

洗涤塔的工作原理
洗涤塔的工作原理洗涤塔是一种常见的物理化学处理设备,广泛应用于数个工业领域,如化工、环保、冶金等。
其主要作用是将气体中的污染物通过吸附、溶解、化学反应等方式去除,使气体得到净化和提纯。
本文将详细介绍洗涤塔的工作原理。
洗涤塔的结构可以分为塔壳、填料层、液相分布设备、气相分布设备、液相再循环设备和底部液相分离设备等几个部分。
其工作过程分为吸收、提取、洗涤、浓缩和吹干等步骤。
首先,需要将待处理的气体进入洗涤塔的顶部。
气体在进入塔内后,通过液相外循环设备进入填料层。
填料层是由一系列具有大表面积和多孔性的材料堆积而成,其目的是为了增加气体和液体之间的接触面积,以便更好地进行传质和反应。
在填料层内,气体中的污染物会与液相发生吸附、化学反应等作用。
其中,吸附作用是气体与填料表面发生物理吸附,吸附剂能够选择性地吸附一些特定的污染物。
化学反应作用是指一些特定的污染物与洗涤液中的物质发生化学反应,从而转化成无害物质。
污染物在塔内吸附或反应后成为液相,然后通过液相分布设备均匀分布在塔的填料层上。
液相与气相之间进行质量传递和传质的过程,气体中的污染物逐渐被液相吸收、溶解或反应。
接着,含有污染物的液相会下降到塔底部,由液相再循环设备输送回塔顶,重新进入填料层,以便与上升的气相再次进行接触和吸收。
液相再循环设备通常由泵、液相分布装置和分散装置等组成。
在液相分布设备的作用下,液相能够均匀地分布于填料层上,从而增加液相与气相之间的接触面积,进一步提高传质效果。
分散装置则用于打破液相的表面张力,增强液相与气相之间的接触。
填料层顶端是气相分布设备,其作用是均匀分布上升的气相,使气体能够在填料层内良好地流动。
气相分布设备通常由气泵、滑块和分布板等组成。
在洗涤塔中,液相与气相之间的质量传递和传质过程会持续进行,直至气体中的污染物被完全去除或达到所需目标水平。
最后,污染物在底部液相分离设备中与液相分离,得到净化后的气体和含有污染物的废液,再经相应处理去除污染。
喷淋塔除尘原理
喷淋塔除尘原理
喷淋塔除尘原理是利用喷雾液体将烟气中的颗粒物吸附至液滴表面,通过重力沉降以达到净化空气的目的。
具体工作步骤如下:
1. 烟气进入喷淋塔后,喷淋装置会将液体雾化为微小的液滴,并喷洒在烟气流中。
这些液滴与烟气中的颗粒物发生碰撞,使颗粒物黏附在液滴表面。
2. 颗粒物附着在液滴表面后,形成较大的液滴颗粒团。
由于液滴自身的重力作用,这些团块会逐渐下沉。
3. 当液滴颗粒团下沉至塔底时,经过集液器收集,以便进一步处理。
4. 清洗后的烟气从塔顶排出,经过除尘处理后,排放至大气中。
需要注意的是,喷淋塔除尘过程中需要保持适当的喷淋液体流量和液滴大小,以确保颗粒物能够充分吸附在液滴表面。
此外,喷淋塔中的喷淋液体需要定期更换和处理,以防止喷嘴堵塞和喷雾效果降低。
喷淋塔的工作原理 洗涤塔是如何处理废气的
河北正蓝环保水淋塔是酸(碱)雾废气由风管引入净化塔,经过填料层,废气与碱(酸)性吸收液进行气液两相充分接触吸收中和反应,酸(碱)雾废气经过净化后,再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下,最后回流至塔底循环使用。
通过集气罩预先将废气收集起来,在风机的作用下将废气源源不断向净化设备输送,再经过通风管道的输送作用,使废气输送到系统的喷淋塔内,气体在喷淋塔塔内经过酸性洗液(碱性洗液)的喷淋洗涤过程,废气中所含有的容易产生恶臭味的气体成份充分与酸性(碱性)水雾接触混合并且发生中和反应,形成较好的气液两相交和。
经过喷淋后的水雾再在洗涤塔内的填料层内形成一个多孔接触面较大的处理层,进一步的对有机废气进行治理。
水雾经过填料层后全部回到洗涤塔底部的水箱内循环利用,洗涤外加装一套自动搅拌加药系统,它具有对中和液自动检验其酸碱性并会根据中和液的浓度进行自动的加注药水作用,使中和液保持在一定的酸性(碱性)状态,不会造成废气因为中和液偏差而造成处理效果出现不均匀或漏处理等现象。
废气由下而上穿过填料层循环吸收剂由塔顶通过液体分布器,均匀地喷到填料层中,沿着填料层表面向下流动,进入循环水箱。
由于上升气体和下降吸收剂在填料中不断接触,上升气流中流质的浓度愈来愈低,到塔顶达到排放要求。
水洗塔工作原理
水洗塔工作原理
水洗塔工作原理是利用水洗技术将废气中的有害物质以液相的形式吸附、溶解或中和,并通过填料层底部的排污系统将处理过的液体废物排出。
水洗塔一般由填料层、喷淋系统、底部排污系统和排放管道等组成。
填料层通常采用塔板、填料或隔板等结构,用于增大接触面积,使气体与液体更好地混合。
喷淋系统通过喷淋装置将处理液喷淋到填料上,使气体与液体充分接触,有利于污染物的吸附和溶解作用。
废气在进入水洗塔后,通过填料层时与水溶液进行接触,污染物会被吸附或溶解到水中。
同时,在喷淋系统的作用下,水洗塔中的废气与水进行交换和反应,有害物质会被水溶解、稀释或中和。
经过填料层里的多级叠加的水–气瞬态接触,能够较好地提高吸附效率和废气的处理效果。
处理过的液体废物会通过底部排污系统被集中排出,进一步处理或排放。
处理过的废气则经过排气管道被排放到大气中。
为了确保水洗塔的运行效果和稳定性,需要进行周期性的维护和监测,以及定期更换处理液和清洗填料。
总而言之,水洗塔工作原理是依靠水洗技术将废气中的有害物质吸附、溶解或中和,并通过填料层和喷淋系统的作用将污染物与水进行接触和反应,最终通过排污系统将处理过的液体废物排出。
这是一种有效的废气处理方法,在工业和环境保护领域得到广泛应用。
喷淋塔的工作原理洗涤塔是如何处理废气的
喷淋塔的工作原理洗涤塔是如何处理废气的喷淋塔是一种常见的废气处理设备,其工作原理是通过喷液和废气之间的传质传热过程,将废气中的污染物转移到液相中,实现气液分离和净化的过程。
喷淋塔通常由塔体、喷淋系统、排液系统和除雾器等组成。
1.物理吸收:通过废气与喷洒的液体之间的传质传热作用,将废气中的污染物吸附到喷淋液中。
在这个过程中,液体循环流动,起到了吸附、分离和冷却等作用。
物理吸收主要适用于废气中的可溶性有机物和无机气体,如苯、甲醛等。
2.化学吸收:通过引入一种化学溶液或液体添加剂,使污染物与溶液中的化学物质发生反应,进行化学吸收。
化学吸收主要适用于废气中的酸性气体,如二氧化硫、氯气等。
在化学吸收过程中,化学添加剂对污染物进行吸附、中和或氧化等作用,将其转化为无害物质,达到净化废气的目的。
喷淋塔的处理过程主要分为以下几个步骤:1.喷淋:废气经过预处理后,进入喷淋塔,喷淋系统通过喷淋头将喷淋液均匀地喷洒到塔内。
喷淋液通过塔体内的填料层和底层的集液板,形成一条由上至下的流动通道,与废气进行接触和混合。
2.吸收:废气中的污染物在喷淋液中发生物理或化学反应,进行吸收。
在物理吸收中,污染物主要通过传质传热作用,溶解到喷淋液中。
在化学吸收中,喷淋液中的添加剂与废气中的污染物发生化学反应,将其转化为可溶解或可吸附的物质。
3.分离:废气中的吸收物质与喷淋液中的溶解物分离。
分离的方式主要有液雾分离和液滴沉降。
液雾分离是通过设置除雾器或填充层来收集和聚集悬浮在气相中的液滴,使其沉降到塔底的集液板上。
液滴沉降是利用重力效应,使液滴沿着塔体向下沉降,最后通过排液系统排出。
4.再循环:分离后的液体经过集液板收集后,通过排液系统重新注入喷淋系统,形成循环使用。
这样,能够节约水资源,降低运行成本。
喷淋塔具有操作简单、处理效果好、适应性强等优点,广泛应用于化工、冶金、轻工等领域的废气处理中。
然而,喷淋塔也存在一些缺点,如能耗较大、流量难以调节等。
水洗喷淋塔工作原理
水洗喷淋塔工作原理
水洗喷淋塔是一种常见的烟气脱硫装置,其工作原理如下:
1. 烟气进入喷淋塔:烟气从烟囱或烟道中进入喷淋塔的底部。
2. 进入喷淋层:烟气进入喷淋层,在此层中与水进行接触。
3. 脱硫反应:喷淋层中的水与烟气发生反应,吸收烟气中的二氧化硫(SO2)。
4. 生成石膏:反应后的水中的二氧化硫与氧气反应生成硫酸,进一步与喷淋塔中的石灰石反应形成石膏。
5. 石膏分离:石膏在喷淋塔中沉淀并从底部排出,用于其他用途或废弃。
6. 烟气脱硫:经过喷淋塔处理后,烟气中的二氧化硫含量大大降低,达到环保要求,然后通过烟囱排放到大气中。
7. 废水处理:由于喷淋塔过程中会消耗大量水,喷淋塔底部的废水需要经过处理再回收或排放,以减少水资源的浪费和环境污染。
总结:水洗喷淋塔利用水和反应物质与烟气进行接触和反应,从而吸收和去除烟气中的二氧化硫。
同时,它还通过生成石膏和处理废水等方式,实现了对固体废物和废水的处理和利用。
这种工作原理使得水洗喷淋塔成为一种有效的烟气脱硫装置。
洗涤塔的工作原理喷淋塔是如何将废气进行净化处理修订稿
洗涤塔的工作原理喷淋塔是如何将废气进行净化处理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]河间市正蓝环保设备有限公司,专业生产工业废气处理设备:UV光氧催化、低温等离子、喷淋塔、活性炭吸附塔等等一系列工业废气处理环保设备。
我公司以自身生产优势,为众多环保工程公司提供环保设备,管道及配件等一站式配套服务供应。
喷淋塔是一种处理有机有害废气的设备,也被行业内人士叫做填料塔,洗涤塔,脱硫塔,旋流板塔,泡罩塔等等,根据设计形式也可以分为立式或者是卧式。
酸雾吸收塔采用微分接触逆流式。
酸性气体从塔体下方进气口沿切向进入净化塔,在通风机的动力作用下,迅速充满进气段空间,然后均匀地通过均流段上升到第一级填料吸收段。
在填料的表面上,气体中酸性物质与液体中碱性物质发生化学反应,反应生成物质(多为可溶性酸类)随吸收液流入下部贮液槽。
未完全吸收的酸性气体继续上升进入第一级喷淋段。
在喷淋段中吸收液从顶部的喷嘴高速喷出,形成无数细小雾滴,与气体充分混合接触,继续发生化学反应,然后酸性气体上升到第二级填料段、喷淋段进行与第一级类似的吸收过程。
第二级与第一级喷嘴密度不同,喷液压力不同,吸收酸性气体浓度范围也有所不同。
在喷淋段及填料段两相接触的过程也是传热与传质的过程。
通过控制空塔流速与滞留时间保证这一过程的充分与稳定。
塔体的最上部是除雾段,气体中所夹的吸收液雾滴在这里被清除下来,经过处理后的洁净空气从净化塔上端经过排气管排入大气.洗涤塔适用于含有少量粉尘的混合气体分离,各组分不会发生反应,且产物应容易液化,粉尘等杂质(也可以称之为高沸物)不易液化或凝固。
当混合气从洗涤塔中部通入洗涤塔,由于塔板间存在产物组分液体,产物组分气体液化的同时蒸发部分,而杂质由于不能被液化或凝固,当通过有液体存在的塔板时将会被产物组分液体固定下来,产生洗涤作用,这就是洗涤塔的工作原理。
简单来说喷淋塔的工作原理即酸雾废气由风管引入净化塔,经过填料层,废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应,酸雾废气经过净化后,再经除雾板脱水除雾后由风机排入大气。
喷淋塔废气处理设备原理
喷淋塔废气处理设备原理一、引言喷淋塔废气处理设备是一种常见的空气污染治理设备,广泛应用于化工、电子、制药等行业。
本文将从喷淋塔的结构、工作原理和运行过程三个方面详细介绍喷淋塔废气处理设备的原理。
二、喷淋塔结构1. 填料层填料层是喷淋塔的核心部分,其作用是增加接触面积,使气体与液体更充分地接触,从而达到净化空气的目的。
常见的填料材料有陶瓷填料、聚丙烯填料等。
2. 喷头喷头是将液体均匀地喷洒到填料层上的关键部件。
通常采用旋转式喷头或平板式喷头,旋转式喷头能够使液体均匀地覆盖整个填料层,平板式喷头则适合处理较小流量的废气。
3. 进出口管道进出口管道主要用于输送废气和净化后的气体。
通常采用耐腐蚀性好的材质,如不锈钢或玻璃钢等。
三、喷淋塔工作原理1. 吸附作用废气进入喷淋塔后,通过填料层与喷头均匀地接触,废气中的污染物质会被液体吸附,从而净化空气。
2. 溶解作用废气中的一些有机物质可以溶解于液体中,通过填料层与液体接触后被溶解掉,从而达到净化空气的目的。
3. 化学反应作用在填料层和液体接触过程中,一些有机物质会与液体发生化学反应,如酸碱中和、氧化还原等反应。
这些反应能够将有害物质转化为无害物质。
四、喷淋塔运行过程1. 液体循环系统在喷淋塔运行过程中,液体需要不断地循环使用。
首先将清水加入到喷淋塔内部的水箱中,在泵的作用下将清水经过管道输送到顶部的喷头处,并均匀地洒落在填料层上。
经过与废气接触后,流入水箱中的废水需要进行处理,如沉淀、过滤等,最终再次被用于喷淋塔内部。
2. 气体净化系统经过填料层和液体的接触后,废气中的污染物质被吸附、溶解或化学反应转化为无害物质。
净化后的气体通过出口管道排放到大气中。
3. 操作注意事项在操作喷淋塔时需要注意以下几点:(1)保持液位稳定,避免因液位不足而影响净化效果;(2)定期清洗填料层和喷头,以保证其清洁度;(3)定期检查管道是否漏水或破损,及时维修。
五、总结喷淋塔废气处理设备是一种常见的空气污染治理设备。
水洗塔作用原理
水洗塔作用原理一、前言水洗塔是一种常见的气体净化设备,其主要作用是对工业废气中的污染物进行处理,使其达到环保标准。
本文将详细介绍水洗塔的作用原理。
二、水洗塔的结构水洗塔主要由进气口、填料层、喷淋系统、排放口等组成。
其中,填料层是水洗塔的核心部分,它可以增加接触面积,提高净化效率。
三、污染物的去除机理1. 吸附作用填料层具有较大的表面积和孔隙度,因此可以吸附废气中的一些有机物和无机物质。
这些污染物会在填料表面形成薄膜,并逐渐被水冲刷下来。
2. 溶解作用当废气中存在可溶于水的有机物和无机盐时,这些污染物会在喷淋过程中与水发生反应,形成溶液并被冲刷下来。
3. 氧化还原作用当废气中存在硫化氢等还原性物质时,这些污染物会在填料层表面与空气中的氧气发生反应,形成硫酸等氧化产物,并被水冲刷下来。
四、水洗塔的工作原理1. 进气口废气通过进气口进入水洗塔,经过填料层后与喷淋系统中的水接触。
在这个过程中,污染物会被吸附、溶解或氧化还原。
2. 喷淋系统喷淋系统是水洗塔的核心部分,它可以将清洁的水均匀地喷洒在填料层上。
喷淋方式通常有两种:一是顶部向下喷淋,二是底部向上喷淋。
前者适用于处理浓度较低的废气,后者适用于处理浓度较高的废气。
3. 排放口经过填料层和喷淋系统处理后的废气会从排放口排出。
排放口通常设置在水洗塔顶部或侧面,并配有消声器以降低噪音。
五、水洗塔的优缺点1. 优点(1)适用范围广:水洗塔可以处理多种类型的废气,包括酸性、碱性和有机性废气等。
(2)净化效率高:水洗塔的净化效率可以达到90%以上,能够有效地去除废气中的污染物。
(3)操作简单:水洗塔的操作和维护相对简单,不需要专业技术人员进行维护。
2. 缺点(1)能耗较高:水洗塔需要消耗大量的水和电力,因此运行成本较高。
(2)占地面积大:由于填料层和喷淋系统的存在,水洗塔需要占用较大的空间。
六、总结通过本文的介绍,我们了解了水洗塔的作用原理。
水洗塔是一种常见的气体净化设备,具有广泛的应用前景。
洗涤塔的工作原理
洗涤塔的工作原理
洗涤塔是一种用于气体净化的设备,主要用于去除气体中的污染物和颗粒物。
它的工作原理是利用溶液或水雾对气体中的污染物进行吸收和分离。
洗涤塔通常由一个筒形的塔体和上部的进气口以及底部的出口组成。
当污染气体进入洗涤塔时,它会经过一系列填料层,填料层可以增加气体与液体的接触面积,促进物质的吸收。
填料通常是由塑料、陶瓷或金属制成的,具有较大的表面积,能够有效地增加接触和反应的机会。
同时,塔体内还会注入一定量的洗涤液或水雾,洗涤液可以是溶液、溶剂或者是水,具体根据需要选择。
当洗涤液与污染气体接触时,污染物和颗粒物会被吸附、气溶胶化以及化学反应。
洗涤液中的溶解剂可以与污染物发生物理和化学作用,使其从气体中分离出来。
洗涤塔内的填料和洗涤液的组合使得气体和液体之间形成了充分的接触和反应,从而实现了气体中污染物的去除。
洗涤塔的塔体高度和填料层数的选择取决于待处理气体中污染物的浓度和性质。
最后,经过洗涤塔的处理,气体中的污染物被吸收和分离后,洗涤后的气体会通过出口排出,而洗涤液则需要经过处理再循环使用。
总的来说,洗涤塔的工作原理就是利用填料和洗涤液的结合,
通过物理和化学反应将气体中的污染物去除,从而达到净化气体的目的。
洗涤塔广泛应用于工业废气的净化以及治理大气污染等领域。
酸碱废气洗涤塔的认识
酸碱废气洗涤塔的认识首先,酸碱废气洗涤塔的工作原理是利用气液接触均化作用,以实现废气净化的目的。
废气从废气入口进入洗涤塔后,在塔体内与酸碱溶液进行接触,通过酸碱中和反应,废气中的酸性或碱性物质将被中和并溶解在液相中。
液相经过分离处理后,酸碱物质被分离出来,可以进一步处理或回收利用。
而洗涤后的废气会在顶部排出,经过净化处理后达到环保排放的标准。
其次,酸碱废气洗涤塔的结构组成主要包括塔体、废气进口、液相进口、废气出口、液相出口等部分。
塔体一般采用塑料、玻璃等耐酸碱腐蚀材料制造,以保证设备的使用寿命和安全性。
废气进口和废气出口分别用于废气的进出口,液相进口和液相出口则用于酸碱溶液的进出。
在塔体内部,一般会设置填料用于增大废气与液相的接触面积,从而提高废气净化效果。
最后,酸碱废气洗涤塔在很多领域都有广泛的应用。
首先是化工行业,酸碱废气是化工生产中常见的一种废气,例如硫酸雾、氯气等。
通过酸碱废气洗涤塔的处理,可以有效地去除这些有害物质,减少对环境的污染。
其次是冶金行业,冶金过程中产生的废气中往往含有一定的酸碱性物质,通过酸碱废气洗涤塔处理后,可以提高废气排放的环保要求。
还有,酸碱废气洗涤塔也可以应用于电子、制药、垃圾焚烧等行业,用于处理这些行业中产生的酸碱性废气。
总之,酸碱废气洗涤塔是一种用于处理酸碱废气的设备,通过酸碱物质的中和反应,从而起到净化废气的作用。
其结构主要包括塔体、废气进口、废气出口、液相进口、液相出口等部分,适用于化工、冶金、电子、制药等行业中的酸碱性废气处理。
通过运用酸碱废气洗涤塔,可以有效地减少酸碱废气对环境的污染,保护环境,维护人类的生态环境。
喷淋塔洗涤塔技术详细介绍
喷淋塔洗涤塔技术详细介绍文档编制序号:[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]1、工作原理酸雾废气由风管引入净化塔,经过填料层,废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应,酸雾废气经过净化后,再经除雾板脱水除雾后由风机排入大气。
吸收液在塔底经水泵增压后在塔顶喷淋而下,最后回流至塔底循环使用。
净化后的酸雾废气达到广东省地方排放标准的排放要求,低于国家排放标准。
图片2、特点1.除尘脱硫效率高,采用碱性洗涤水时,脱硫效率可达85%;2.设备占地少,安装方便;3.耗水、耗电指标较低;4.耐腐蚀、不磨损,使用寿命长;5.设备运行可靠,维护简单、方便。
3、结构喷淋塔内填料层作为气液两相间接触构件的传质设备。
填料塔底部装有填料支承板,填料以乱堆方式放置在支承板上。
填料的上方安装填料压板,以防被上升气流吹动。
喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。
气体从塔底送入,经气体分布装置分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。
当液体沿填料层向下流动时,有时会出现壁流现象,壁流效应造成气液两相在填料层中分布不均,从而使传质效率下降。
因此,喷淋塔内的填料层分为两段,中间设置再分布装置,经重新分布后喷淋到下层填料上。
4、适用注意事项1、循环水量的调节:由喷淋塔供水泵来决定,当运行一台锅炉时开一台即可,当冬季两台或三台同时运行时,将两台水泵全部打开,泥浆泵其流量应根据循环泵的流量来调节,使其相等即可。
2、喷淋塔内加药池内的加药量:当运行一台锅炉时,加入碱2袋,加入熟石灰5袋,如冬季运行两台或三台时,可按相应倍数增加药量。
3喷淋塔沉淀池要经常清理,夏天一周清理一次,冬季三天清理一次。
4、灰水分离器排污时,每班排放一次,要分别打开排污阀门,直到有清水排出为止。
5、以上各转动部件要经常检查、注油,发现故障要及时排除,以保证喷淋塔脱硫效果。
植物液除臭剂喷淋塔原理
植物液除臭剂喷淋塔原理一、引言植物液除臭剂喷淋塔是一种利用植物液除臭剂去除废气中的异味和有害气体的装置。
该装置通过喷淋塔的特殊构造和植物液除臭剂的特性,实现了高效、环保的废气处理。
本文将介绍植物液除臭剂喷淋塔的工作原理,主要包括吸收原理、化学反应、吸附原理、植物液挥发和植物液循环使用等方面。
二、吸收原理植物液除臭剂喷淋塔利用吸收原理去除废气中的异味和有害气体。
植物液除臭剂通过喷淋塔的雾化装置,被喷洒成雾状,与废气充分接触。
废气中的异味和有害气体被植物液除臭剂吸收,进入喷淋塔的底部,从而实现了对废气的净化。
三、化学反应植物液除臭剂含有多种天然植物提取物,可以与废气中的异味和有害气体发生化学反应,将其转化为无害物质。
例如,某些植物提取物可以与硫化氢等有害气体发生反应,将其转化为无害的硫化物和水蒸气等。
四、吸附原理植物液除臭剂喷淋塔还利用吸附原理去除废气中的异味和有害气体。
植物液除臭剂中含有多种活性成分,具有较大的比表面积和良好的吸附性能。
当废气通过喷淋塔时,植物液除臭剂能够吸附废气中的异味和有害气体,使其被捕集在喷淋塔的底部。
五、植物液挥发植物液除臭剂具有较好的挥发性,能够在喷淋塔内充分挥发,与废气充分接触。
这有助于提高植物液除臭剂的利用率和废气的净化效率。
挥发后的植物液除臭剂可以再次被喷洒到废气中,从而实现循环使用。
六、植物液循环使用植物液除臭剂喷淋塔采用循环使用的方式,能够节约资源并降低运行成本。
当植物液除臭剂在喷淋塔内挥发并吸收了废气中的异味和有害气体后,经过一定时间的沉淀和过滤,可以将其中的杂质去除,再次进行循环使用。
这避免了植物液除臭剂的浪费,延长了其使用寿命。
同时,循环使用的植物液除臭剂仍能保持良好的除臭效果,确保废气的净化效率。
七、结论植物液除臭剂喷淋塔的原理主要基于吸收、化学反应、吸附等原理,利用植物液除臭剂的特殊性质实现对废气的净化。
该装置具有高效、环保、节能等优点,在工业废气处理领域具有广泛的应用前景。
喷淋塔的工作原理洗涤塔是如何处理废气的
喷淋塔的工作原理洗涤塔是如何处理废气的喷淋塔是一种常用于废气处理的设备,它主要利用液体吸收和气液接触的原理来去除废气中的污染物。
其工作原理可以分为三个步骤:传质传热、溶解反应和分离。
首先,废气从塔底进入喷淋塔,在进气管道的作用下,废气被向上送至喷嘴板处,然后通过喷嘴向下喷淋密集的液滴。
这些液滴在接触气体的过程中,可以通过传质传热来吸收废气中的污染物。
液滴通常是以理想湿气滴形式存在,具有大表面积和高的传质传热效率,可以有效地与气体发生反应。
第二,废气在液滴表面和液滴之间发生溶解反应。
废气中的污染物会被吸附到液滴表面,然后逐渐溶解到液滴中。
溶解反应的速率取决于废气中污染物的浓度和液滴与气体之间的接触时间。
废气中的污染物在液滴中溶解后,会被带到液体收集器中。
最后,液滴在喷淋塔内沿塔壁向下降落,经过气液分离器后,液滴和废气分离。
气体进一步向上流动,经过除雾器后,废气中的液滴被去除,最终净化的气体从塔顶排放出去。
同时,废液会被回收,进入再生处理系统进行处理,以便恢复其洗涤性能,同时回收处于液滴中的污染物。
总的来说,喷淋塔通过传质传热、溶解反应和分离等过程,将废气中的污染物吸收和去除,使废气得到有效的净化。
喷淋塔具有结构简单、操作方便、处理效果好等优点,因此被广泛应用于工业废气处理和环境保护中。
三级废气处理喷淋塔原理
三级废气处理喷淋塔原理
三级废气处理喷淋塔是一种常见的废气处理设备,其原理主要包括物理吸收和化学吸收两个方面。
首先,从物理吸收的角度来看,废气通过喷淋塔时,废气中的颗粒物、液滴和固体颗粒会与喷淋塔内的液体(通常是水或其他溶剂)接触,通过惯性作用和重力沉降的方式被吸收。
这样可以有效地去除废气中的颗粒物和液滴,从而净化废气。
其次,从化学吸收的角度来看,喷淋塔内通常会注入化学吸收剂,例如氢氧化钠或氢氧化钙等。
废气中的气态污染物会与化学吸收剂发生化学反应,被吸收或转化为无害的物质。
这种方式可以有效地去除废气中的有害气体,如酸性气体、碱性气体和有机物等。
此外,喷淋塔还可以通过增大接触面积和延长接触时间来提高废气处理效果。
通常喷淋塔内部会设置填料或者板式填料,以增加气液接触面积,促进废气中有害物质的吸收和转化。
此外,喷淋塔还可以通过调节喷淋液的流量、温度和pH值等参数来实现对废气的精确处理。
综上所述,三级废气处理喷淋塔通过物理吸收和化学吸收的方式,结合填料和调节操作参数等手段,可以高效地去除废气中的颗粒物、液滴和有害气体,达到净化废气的目的。
希望这些信息能够对你有所帮助。
水洗喷淋塔的工作原理
水洗喷淋塔的工作原理
水洗喷淋塔是一种常见的空气处理设备,其主要工作原理是通过水喷淋的方式将空气中的杂质和污染物吸附于水滴表面,达到净化空气的目的。
具体来说,其工作流程如下:
首先,将需要净化的空气通过风机吸入水洗喷淋塔内部,空气经过初级过滤器进行初步过滤,去除较大的颗粒物。
随后,空气进入水洗喷淋区域,喷淋系统会将水均匀地喷洒在塔内,形成一层水膜,通过水膜与空气的接触,可以将空气中的细小颗粒、烟尘、异味等吸附到水滴表面。
接下来,水滴沿着塔体表面下滑,将吸附的杂质和污染物带到水槽中,通过水泵将污水排出。
最后,经过水洗喷淋塔处理的空气经过高效过滤器进一步净化,达到要求的净化标准后,再经风机排出。
总体来说,水洗喷淋塔通过水的喷淋和沉淀作用,将空气中的污染物吸附到水滴表面,最终达到净化空气的目的,是一种高效、节能、环保的空气处理设备。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
洗涤塔的工作原理喷淋塔是如何将废气进行净
化处理
Hessen was revised in January 2021
河间市正蓝环保设备有限公司,专业生产工业废气处理设备:UV光氧催化、低温等离子、喷淋塔、活性炭吸附塔等等一系列工业废气处理环保设备。
我公司以自身生产优势,为众多环保工程公司提供环保设备,管道及配件等一站式配套服务供应。
喷淋塔是一种处理有机有害废气的设备,也被行业内人士叫做填料塔,洗涤塔,脱硫塔,旋流板塔,泡罩塔等等,根据设计形式也可以分为立式或者是卧式。
酸雾吸收塔采用微分接触逆流式。
酸性气体从塔体下方进气口沿切向进入净化塔,在通风机的动力作用下,迅速充满进气段空间,然后均匀地通过均流段上升到第一级填料吸收段。
在填料的表面上,气体中酸性物质与液体中碱性物质发生化学反应,反应生成物质(多为可溶性酸类)随吸收液流入下部贮液槽。
未完全吸收的酸性气体继续上升进入第一级喷淋段。
在喷淋段中吸收液从顶部的喷嘴高速喷出,形成无数细小雾滴,与气体充分混合接触,继续发生化学反应,然后酸性气体上升到第二级填料段、喷淋段进行与第一级类似的吸收过程。
第二级与第一级喷嘴密度不同,喷液压力不同,吸收酸性气体浓度范围也有所不同。
在喷淋段及填料段两相接触的过程也是传热与传质的过程。
通过控制空塔流速与滞留时间保证这一过程的充分与稳定。
塔体的最上部是除雾段,气体中所夹的吸收液雾滴在这里被清除下来,经过处理后的洁净空气从净化塔上端经过排气管排入大气.
洗涤塔适用于含有少量粉尘的混合气体分离,各组分不会发生反应,且产物应容易液化,粉尘等杂质(也可以称之为高沸物)不易液化或凝固。
当混合气从洗涤塔中部通入洗涤塔,由于塔板间存在产物组分液体,产物组分气体液化的同时蒸发部分,而杂质由于不能被液化或凝固,当通过有液体存在的塔板时将会被产物组分液体固定下来,产生洗涤作用,这就是洗涤塔的工作原理。
简单来说喷淋塔的工作原理即酸雾废气由风管引入净化塔,经过填料层,废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应,酸雾废气经过净化后,再经除雾板脱水除雾后由风机排入大气。
