三段式距离保护
1. 介绍线路微机继电保护中三段式距离保护原理
线路微机继电保护是电力系统中非常重要的一环,它能够在电力系统出现故障时快速准确地对故障进行定位和保护,保证系统的安全运行。
上线路微机继电保护中,三段式距离保护是其中一种常见的保护方式。
下面我们将介绍三段式距离保护的原理。
1. 三段式距离保护的概念三段式距离保护是指在电力系统中的保护装置对距离保护进行划分,通常分为近、中、远三个保护段。
这三段保护分别对应不同的距离范围,可以满足系统不同位置的保护需求。
三段式距离保护通常应用于输电线路,能够快速准确地定位故障并切除故障段,保护电力系统的安全稳定运行。
2. 三段式距离保护的原理三段式距离保护的原理是基于电力系统中故障发生时的电压和电流的变化规律来进行保护。
具体原理如下:第一段保护:近端距离保护近端距离保护主要是针对距离线路较近的故障进行保护。
当故障发生时,由于电压和电流的变化,距离保护装置会通过比较故障点处的电压和电流来判断故障的位置,并根据之前设定的保护范围来切除故障段落,保护系统的安全。
第二段保护:中段距离保护中段距离保护是针对线路中段的故障进行保护。
当故障距离超过近端距离保护的范围时,中段距离保护会根据故障点处的电压和电流变化情况来判断故障位置,并进行相应的保护动作。
第三段保护:远端距离保护远端距离保护主要是对线路远端的故障进行保护。
当故障发生上线路远端时,距离保护装置会根据故障点处的电压和电流变化情况来判断故障位置,并进行适当的保护动作。
3. 三段式距离保护的优势三段式距禿保护具有以下优势:(1) 定位精准:三段式距禿保护能够根据故障的位置,快速精确地对故障进行定位,保护系统的稳定运行。
(2) 保护范围广:三段式距禿保护能够覆盖线路不同位置的故障,保护范围广,能够适应不同的系统需求。
(3) 动作可靠:三段式距禿保护基于电压和电流的变化来进行保护,动作可靠。
三段式距禿保护的原理清晰、动作灵敏,能够有效地保护电力系统。
三段式距禿保护是线路微机继电保护中的重要组成部分,它通过对电力系统中距禿保护范围进行划分,依据电压和电流的变化来进行保护,能够快速精确地定位故障,并进行保护动作,保证电力系统的安全稳定运行。
线路微机继电保护中三段式距离保护原理与算法
线路微机继电保护中三段式距离保护原理与算法一、引言距离保护是电力系统继电保护中的一种重要类型,主要用于避免电网故障扩大,降低故障对电网的影响。
在微机继电保护中,三段式距离保护是一种常见的应用方式。
本论文将详细阐述三段式距离保护的原理及算法。
二、三段式距离保护原理三段式距离保护主要由近端保护、中端保护和远端保护三部分组成。
其基本原理是基于故障点到保护段的距离直接影响保护的动作时间。
当故障点靠近保护段时,响应时间应较长,反之则应较短。
这样就能根据故障点与保护段的距离来动态调整保护的响应时间,实现更好的保护效果。
三、微机实现方法在微机继电保护中,三段式距离保护的实现通常需要依靠微处理器或微控制器来完成。
根据距离测量结果和预设的保护段特性曲线,可以计算出对应的响应时间,并控制执行机构进行跳闸或隔离。
此外,微机还具有强大的数据处理能力和实时性,可以更精确地测量故障点到保护段的距离,从而提高保护的准确性。
四、算法分析三段式距离保护的算法主要包括故障点距离保护段的距离计算、响应时间的动态调整以及执行机构的控制等部分。
其中,距离计算通常采用测量值与预设阈值的比较,通过判断是否超过阈值来确定故障点到保护段的距离。
动态调整响应时间则需要根据实时测量的距离数据,通过算法计算出对应的响应时间,以适应不同距离的情况。
执行机构的控制则需要根据算法输出的跳闸或隔离指令,驱动相应的执行机构进行动作。
五、实际应用与优化在实际应用中,三段式距离保护需要考虑到各种可能的情况和影响因素,如线路阻抗变化、环境干扰等。
为了应对这些问题,需要进行相应的优化和调整。
例如,可以通过实时监测线路阻抗,调整保护段的特性曲线;可以通过优化算法,提高距离计算的准确性;可以通过加强硬件抗干扰能力,提高保护的稳定性等。
六、总结三段式距离保护是一种有效的电力系统继电保护方式,通过微机实现可以获得更高的精度和实时性。
在算法方面,需要根据实际情况进行优化和调整,以提高保护的准确性和稳定性。
三段式距离保护课程设计
三段式距离保护是电力系统保护中常用的一种保护方式,它分为主保护、备用保护和末端保护三个部分,可以有效地保护电力系统中的设备和线路免受故障的影响。
本文将详细介绍三段式距离保护的原理、特点、应用范围以及课程设计的相关内容。
一、三段式距离保护的原理及特点1、原理三段式距离保护是一种基于距离测量原理的保护方式,它通过测量电力系统中的电压和电流,计算出故障点距离发电站的距离,从而判断故障点是否在保护范围内,实现快速准确地切除故障电路。
三段式距离保护主要由距离元件、比率元件、相位元件和时间元件等组成。
2、特点(1)灵敏度高:三段式距离保护采用了距离测量原理,可以精确计算故障点的位置,对故障点的判断和保护具有很高的灵敏度。
(2)适用范围广:三段式距离保护适用于各种类型的故障,包括短路、接地故障、过电压等。
(3)动作速度快:三段式距离保护可以在瞬间切除故障电路,减少故障对系统的影响,保证系统的稳定运行。
(4)可靠性高:三段式距离保护由多个保护元件组成,具有多重保护功能,可以确保保护系统的可靠性。
二、三段式距离保护的应用范围三段式距离保护广泛应用于电力系统中,特别是在高压输电线路和变电站中。
它可以用于保护各种类型的电力设备,包括变压器、发电机、电缆、开关设备等。
同时,在电力系统中,三段式距离保护还可以用于实现区域保护、远距离保护等功能。
三、三段式距离保护课程设计三段式距离保护课程设计主要包括以下内容:1、理论知识讲解首先,需要对三段式距离保护的原理、特点、应用范围等进行讲解,让学生对该保护方式有一个全面的认识。
2、保护元件选择针对不同的电力设备,需要选择不同的保护元件,因此需要对保护元件的选择进行讲解,并进行实际操作。
3、保护范围计算三段式距离保护需要计算故障点距离发电站的距离,因此需要讲解距离计算的方法,并进行实际操作。
4、故障分析与处理在实验中,需要模拟各种类型的故障,让学生进行故障分析和处理,学习如何使用三段式距离保护进行电力系统的保护。
三段式距离保护实验总结
三段式距离保护实验总结1. 重要观点在进行三段式距离保护实验过程中,我们可以得出以下几个重要观点:1.1 三段式距离保护的原理三段式距离保护是一种通过设置维护、安全和限制三个距离段来保护敏感信息的方法。
维护段用于对敏感信息进行规范管理和权限控制,确保只有授权用户能够访问。
安全段采用加密等措施,保护敏感信息的传输和存储安全。
限制段则用于限制非授权用户对敏感信息的访问和利用。
1.2 实验目的和意义三段式距离保护实验旨在验证该方法对敏感信息的保护效果,并评估其在实际应用中的可行性和有效性。
通过这一实验,可以更好地了解并掌握三段式距离保护的原理和实施方法,为信息安全领域的研究和实践提供支持和参考。
1.3 关键技术和实施步骤在三段式距离保护实验中,我们需要掌握以下关键技术和实施步骤:•访问控制技术:对敏感信息进行权限管理和访问控制,确保只有授权用户能够访问。
•加密技术:采用加密算法对敏感信息进行加密处理,保护信息的传输和存储安全。
•安全传输技术:采用安全通信协议和传输加密技术,确保敏感信息在传输过程中不被窃取或篡改。
•数据备份和恢复技术:在限制段设置数据备份和恢复机制,以应对数据丢失或损坏的情况。
2. 关键发现在三段式距离保护实验中,我们得出了以下几个关键发现:2.1 三段式距离保护有利于提高信息安全性通过实验,我们发现三段式距离保护能够有效提高敏感信息的安全性。
通过限制非授权用户的访问权限,能够防止信息泄露和非法利用。
同时,通过加密和安全传输技术,可以保证敏感信息在传输和存储过程中不被窃取或篡改,进一步提高信息安全性。
2.2 三段式距离保护需要综合运用多种技术手段三段式距离保护不仅需要运用访问控制技术,还需要综合运用加密技术、安全传输技术和数据备份恢复技术等多种技术手段。
只有综合运用这些技术手段,才能够实现对敏感信息的全方位保护,确保其安全性和完整性。
2.3 实施三段式距离保护需要考虑系统兼容性和用户体验在实施三段式距离保护时,需要考虑系统兼容性和用户体验问题。

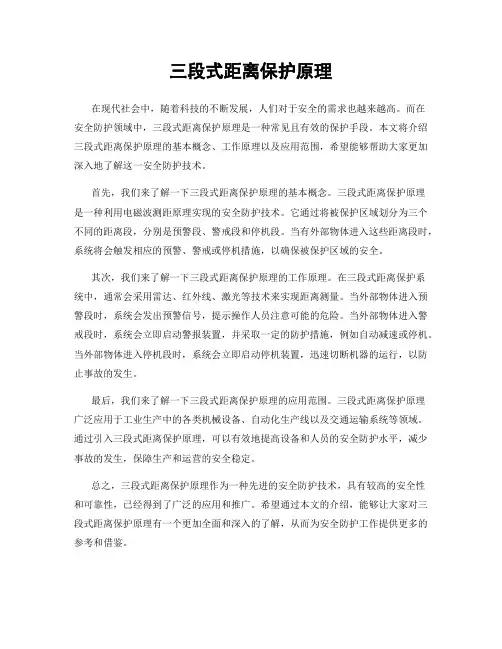

三段式距离保护原理
三段式距离保护原理在现代社会中,随着科技的不断发展,人们对于安全的需求也越来越高。
而在安全防护领域中,三段式距离保护原理是一种常见且有效的保护手段。
本文将介绍三段式距离保护原理的基本概念、工作原理以及应用范围,希望能够帮助大家更加深入地了解这一安全防护技术。
首先,我们来了解一下三段式距离保护原理的基本概念。
三段式距离保护原理是一种利用电磁波测距原理实现的安全防护技术。
它通过将被保护区域划分为三个不同的距离段,分别是预警段、警戒段和停机段。
当有外部物体进入这些距离段时,系统将会触发相应的预警、警戒或停机措施,以确保被保护区域的安全。
其次,我们来了解一下三段式距离保护原理的工作原理。
在三段式距离保护系统中,通常会采用雷达、红外线、激光等技术来实现距离测量。
当外部物体进入预警段时,系统会发出预警信号,提示操作人员注意可能的危险。
当外部物体进入警戒段时,系统会立即启动警报装置,并采取一定的防护措施,例如自动减速或停机。
当外部物体进入停机段时,系统会立即启动停机装置,迅速切断机器的运行,以防止事故的发生。
最后,我们来了解一下三段式距离保护原理的应用范围。
三段式距离保护原理广泛应用于工业生产中的各类机械设备、自动化生产线以及交通运输系统等领域。
通过引入三段式距离保护原理,可以有效地提高设备和人员的安全防护水平,减少事故的发生,保障生产和运营的安全稳定。
总之,三段式距离保护原理作为一种先进的安全防护技术,具有较高的安全性和可靠性,已经得到了广泛的应用和推广。
希望通过本文的介绍,能够让大家对三段式距离保护原理有一个更加全面和深入的了解,从而为安全防护工作提供更多的参考和借鉴。
三段式相间距离保护设计
三段式相间距离保护设计作者:xxx(xxxxxxxxxxx源工程学院xxxxxxxxx班 xxxxxxxx号)摘要:结构简单的电网中,应用电流保护或方向电流保护,一般能满足可靠性、选择性、灵敏性和速动性。
但是在高电压或者结构复杂的电网中难以满足要求。
目前,相间距离保护多采用阶段式保护,三段式距离保护(包括接地距离保护)的正定计算原则与三段式电流保护的整定计算原则基本相同。
关键词:三段式相间距离保护电流保护引言:继电保护技术的发展现状继电保护技术是随着电力系统的发展而发展的,它与电力系统对运行可靠性要求的不断提高密切相关。
继电保护装置是一种能反映电力系统中电气元件发生故障或异常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。
熔断器就是最初出现的简单过电流保护,时至今日仍广泛应用于低压线路和用电设备。
由于电力系统的发展,用电设备的功率、发电机的容量不断增大,发电厂、变电站和供电网的结线不断复杂化,电力系统中正常工作电流和短路电流都不断增大,熔断器已不能满足选择性和快速性的要求,于是出现了作用于专门的断流装置的过电流继电器。
当电力系统的被保护元件发生故障是,继电保护装置应能自动、迅速、有选择地将故障元件从电力系统中切除,并保证无故障部分迅速恢复正常工作。
当电力系统被保护元件出现异常运行状态时,继电保护应能及时反应,并根据运行维护条件,发出信号、减负荷或跳闸。
本世纪初随着电力系统的发展,继电器才开始广泛应用于电力系统的保护。
在电力系统中是不可或缺的,其重要性决定了该技术必须得到不断完善与发展。
壹贰设计方案:本设计的保护配置: (1)主保护配置选用三段式电流保护,经灵敏度校验可得电流速断保护不能作为主保护。
因此,主保护应选用三段式距离保护。
(2)后备保护配置过电流保护作为后备保护和近后备保护 如本保护所用设备:互感器 电流继电器 电压继电器 方向继电器 信号继电器 中间继电器 时间继电器图所示网络(对相间短路距离保护1的I 、II 、III 段进行保护设计)A B CX s1.min= 20Ω X s2.max= 30Ω U k%= 10.5 X s2.min= 25Ω S T= 31.5MV AkV3/1152=''E st 5110.=叁对相间短路距离保护1的I 、II 、III 段进行整定算 1.有关各元件阻抗值的计算 线路1-2的正序阻抗线路3-4、5-6的正序阻抗变压器的等值阻抗距离 I 段的整定 整定阻抗动作时间距离 II 段的整定 (1)整定阻抗1)与保护3(或保护5)的 I 段配合而·K b.min 的计算k1 0.15Z 3-4C)(.Ω=⨯==--12304021121L z Z )(.Ω=⨯===---2460404314343L z Z Z )(...%Ω=⨯=⨯=1445311151005101002T2T k T S U U Z )(..Ω=⨯==-2101285021Irel I set Z K Z s0I=t )(min .I set.3b 21II relII setZK Z KZ+=-)(..Ω=⨯==-4202485043Irel I set.3Z K Z肆距离 II 段的整定: 1)整定阻抗与保护3(或保护5)的 I 段配合而代入得2)按躲开相邻变压器低压侧出口k2点短路整定4343s2s221s112b.m in 21501---+⨯++==Z Z X X Z X I I K ).(max.max.min .19121511301220..)(=⨯++=)(Iset.3min .b 21II rel II set Z K Z K Z +=-)(4.202485.043Irel I set.3Ω=⨯==-Z K Z )(29)4.2019.112(8.0II set Ω=⨯+⨯=Z 2)(Tmin.b 21II relIIsetZ K Z K Z +=-伍)(3.72)1.4407.212(7.0IIset Ω=⨯+⨯=Z 25.147.212292-1IIset sen >===Z Z K取较小者(2) 灵敏性校验满足要求 (3) 动作时间距离 III 段的整定: (1) 整定阻抗(2) 灵敏性校验1) 本线路末端短路时的灵敏系数可知满足要求2) 相邻元件末端短路时的灵敏系数 相邻线路末端短路时07.21301220max.s2max.s221min .s1b.min =++=++=-X X Z X K )(29IIset Ω=Z s5.0I3II 1=∆+=t t t )(5.1633503/1109.0L.minmin .L min .L Ω=⨯==I U Z )(2.110)8.2570cos(15.15.12.15.163)cos(L set re ss IIIrel min.L IIIset1Ω=-⨯⨯⨯=-⋅⋅=ϕϕK K K Z Z 5.118.9122.1102-1IIIsetsen >===Z Z K 43max .b 2-1IIIsetsen -+=Z K Z Z K陆可知满足要求相邻变压器低压侧出口k2点短路时则不满足要求变压器增加近后备保护整定计算(设计主要考虑相间三段式保护,在此对变压器后备保护整定计算不做赘述)(3) 动作时间本保护中所使用的三段式电流保护原理接线:48.21251225min.s2min.s221max .s1b.max =++=++=-X X Z X K 2.154.12448.2122.110sen >=⨯+=K 48.21251225min .s2min .s221max .s1b.max =++=++=-X X Z X K 2.19.01.4448.2122.110sen <=⨯+=K 23III 8III 1=∆+=t tts5.22III10III 1=∆+=t t t s5.2III 1=t本保护所用阶段式保护配置示意图:对继电保护的评价:距离保护就是反映故障点至保护安装处之间的距离,并根据该距离的大小确定动作时限的一种继电保护装置。
电力系统继电保护课程设计三段式距离保护
电力系统继电保护课程设计三级距离保护目录一、选题背景41.1 选题意义41.2 设计来源41.3 待补内容42.拟设计题目分析52.1 设计规则52.2 保护配置52.2.1 主保护配置52.2.2 后备保护配置63、短路电流和残压的计算63.1 等效电路的建立63.2 保护短路点的选择63.3 短路电流的计算73.3.1 最大运行模式下短路电流的计算73.3.2 最小工作模式短路电流计算74. 保护合作74.1 线路 L1 距离保护的设置与验证74.1.1 线路L1距离保护段I整定74.1.2 二段线路L1距离保护设置84.1.3 线路L1距离保护段III整定84.2 线路 L3 距离保护的设置与验证94.2.1 线路L3距离保护I段设置94.2.2 线路 L3 隔离保护段 II 整定94.2.3 线路 L3 距离保护 Section III 设置105. 实验验证10六、继电保护设备的选择106.1 变压器的选择106.1.1 电流互感器的选择116.1.2 电压互感器的选择126.2 继电器的选择136.2.1 根据使用环境选择136.2.2 根据不同的输入信号确定继电器类型136.2.3 输入参数的选择136.2.4 根据负载情况选择继电器触点的类型和容量13结论14参考文献14一、选题背景1.1 选题意义随着电力系统的发展,出现了容量大、电压高、距离远、负荷重、结构复杂的电网。
这时简单的电流电压保护已经不能满足电网的保护要求。
在高压长距离重载线路上,线路的最大负载电流有时会接近线路末端的短路电流,因此过流保护不能满足此类线路的灵敏度系数要求。
另外,对于电流速断保护,保护罩受电网运行方式变化的影响,保护罩不稳定,有时没有保护区域,过流保护动态运行时限是按照阶梯原理设定的,往往有较长的时限。
因此,不能满足系统快速排除故障的要求。
对于多电源的复杂网络,定向过流保护的动作时限往往无法根据选择性要求设定,动作时限长,不能满足电力系统对保护快速性的要求。
浅析三段式距离保护的整定
() 3 其他线路I段末端短路时, 重复上述步骤( 和( 。 1 2 ) )
() 4选取 步骤() 步骤() 出距 离 Ⅱ 最小 的整定 值。 2到 3计算 段 () 别计算 保护 范围 末端故 障时保 护 R 5分 BK 处的 视在 阻抗 。 () 6比较步骤() 5中保护R K 测量的视在阻抗和步骤() B 4中所确定的整定值, 观察保护 RB K距离 Ⅱ段是否能动作。 () 步骤() , 7在 6中 如果保 护动作 , n 整定值减 小到步骤 () 定的最 小 把 段 6所确 故 障阻抗的 9%。 0 () 8确定系统中其他距离保护第 Ⅱ 段的整定值, 重复步骤() 1到步骤() 7。 3 2 自适应距 离 II段保护 整定 方法 . I 传统的距离I I I段一般要求作为相邻线路的远后备 , 但按躲开最小负荷阻 抗 整定和 与正 方向相 邻线路 距离 保护 Ⅱ 定 值配合整 定确 定的 整定值 常 常不 段 能满足灵 敏度 的要 求。如果 按躲开 最小 负荷 阻抗整 定的整 定值 小于 与正方 向 相邻 线路距 离保护 Ⅱ 定值配 合整定 确定的整 定值时 , 段 我们 可 以考虑 按躲开 实 际负荷阻抗 , 时地 整定距 离保护段 的定值 , 实 而不 是按照最 小负荷 阻抗整定 , 这 样 就能增 大保 护范 围, 高保护 的灵敏 度 。显 然这 是一种 自适 应整 定方法 , 提 而 且 不需要 通信 通道 就可 以实 现。 4 结论 本文介绍的距离 1 Ⅲ段整定方法具有如下优点 : ) 1 段、 ( 自适应距离 Ⅱ段整 1
自适应 距离 Ⅱ段保护 不需要 计算在 最大 、 最小 运行方 式 下的阻抗 , 也不需 要 考虑偶 然事故 , 而是在 当前的 运行方 式下 计算 出阻抗 。 这意 味 当故障 发生在 相邻 线路上 , 考虑 当前 电力 系统运 行状 态 , 通过计 算保 护 Ⅱ 测量 的视在 阻抗 段 来 确定 自适应保 护 系统 中距离 I段 整定值 。 I () 取 电力 系统 当前运 行状态 ( 1 获 拓扑结 构 、潮 流分 布等) 。 () F 2用 i点短路 时 R BK 测 量出的 视在 阻抗确 定距 离 Ⅱ 段 的起 动阻 抗。
三段式过电流及距离保护实验
三段式过电流及距离保护实验了解微机三段式过电流保护装置的原理2)了解三段式过电流保护定值设置方法3)进行保护动作特性实验实验方法:1)合直流开关,保护装置上电,进行过电流定值设定,设置过电流Ι段定值,其它保护功能退出。
2)三相、单相调压器调整在零位置,合交流电源开关;3)调单相调压器, A相电流进入保护装置,慢慢调整调压器增大输出电流,当电流超过Ι段定值后应动作,观察保护装置动作情况(动作后动作等亮及报警灯亮,记录动作电流值及保护装置动作报告;记录完成,调整调压器减小电流,装置复归。
4) 如上述方法分别进行Ⅱ段定值的设定及实验5)如上述方法分别进行Ⅲ段定值的设定及实验6)Ι段、Ⅱ段、Ⅲ段保护全投入,慢慢调整调压器增大输出电流,当电流超过其相应定值后应动作,动作顺序应是Ⅲ段、Ⅱ段、Ι段。
记录完成后,减小电流,调压器归零位置。
7) 绘制三段动作特性图。
实验内容二:距离保护动作阻抗特性实验实验目的:1)了解距离保护的原理2)了解距离保护的动作特性设置方法3)进行距离阻抗特性实验实验方法:1)设置距离Ⅲ段保护定值,退出三段式过电流保护;2)取A相电流,AB相电压,调整单相调压器,输出电流为1A;3)调整三相调压器输出电压为40V,调整移相器在某一个角度后,调整滑线电阻,降低输出电压,观察距离保护动作电压,动作后,记录动作电压;调整滑线电阻,增大电压,使装置动作复归。
然后摇动移相器把守,再移动一个角度,调整滑线电阻,降低输出电压,观察距离保护动作电压,动作后,记录动作电压;调整滑线电阻,增大电压,使装置动作复归。
然后摇动移相器把守,再移动一个角度,重复上述实验过程,做完360度,记录其动作电压。
4)作出距离Ⅲ段动作特性曲线图。
5)有兴趣的可以自行进行距离保护Ι段功能的实验,实验方法同前。
实验分组:4组,每组15人左右。
实验时间:下周一(11月10日)下午2点开始1组,周三下午1组,周四下午1组,周五1组。
三段式距离保护实验总结
三段式距离保护实验总结三段式距离保护实验总结引言:距离保护是电力系统中非常重要的一项保护措施,它能够及时检测和隔离发生在输电线路上的故障,防止故障扩大并对系统造成更大的损害。
为了验证三段式距离保护的可行性和有效性,我们进行了一系列实验。
本文将对这些实验进行全面详细的总结。
一、实验目的1. 验证三段式距离保护的准确性和可靠性;2. 确定不同故障类型对距离保护装置动作时间和误动率的影响;3. 分析不同故障位置对距离保护装置动作时间和误动率的影响;4. 探究不同系统参数变化对距离保护装置动作时间和误动率的影响。
二、实验设计1. 实验设备:包括发电机、变压器、输电线路、负载等组成的小型电力系统模型;2. 实验方案:设置不同类型(短路、接地故障等)和位置(近端、远端)的故障,并记录距离保护装置动作时间;3. 实验参数:调整系统参数,如电压、电流、阻抗等,观察对距离保护装置动作时间和误动率的影响。
三、实验过程与结果1. 实验一:短路故障类型对距离保护装置的影响a) 设置不同位置的短路故障,并记录距离保护装置动作时间;b) 分析结果表明,近端短路故障时距离保护装置具有较快的动作时间,远端短路故障时动作时间相对较长;c) 结论:距离保护装置能够准确识别短路故障,并根据故障位置进行适时动作。
2. 实验二:接地故障类型对距离保护装置的影响a) 设置不同位置的接地故障,并记录距离保护装置动作时间;b) 分析结果表明,近端接地故障时距离保护装置具有较快的动作时间,远端接地故障时动作时间相对较长;c) 结论:距离保护装置能够准确识别接地故障,并根据故障位置进行适时动作。
3. 实验三:系统参数变化对距离保护装置的影响a) 调整系统参数,如电压、电流、阻抗等,并记录距离保护装置动作时间;b) 分析结果表明,系统参数变化会对距离保护装置的动作时间产生影响,具体影响程度与参数变化大小有关;c) 结论:距离保护装置对系统参数变化具有一定的适应能力,但需要根据具体情况进行调整。
三段式距离保护的保护原理及计算方式
三段式距离保护的保护原理及计算方式三段式距离保护是一种常用的电力系统保护方式。
其基本原理是利用电力系统中电流和电压的变化规律,通过测量电流和电压的相位差和幅值,来判断故障发生的位置和类型,从而实现对电力系统的保护。
在三段式距离保护中,保护设备被分为三个区段,即I段、II段和III段,每个区段的保护范围和动作时限都有所不同。
1. I段保护:这是距离保护的第一段,也称为瞬时保护段。
其保护范围通常被设定为被保护线路的全长的80%~85%,且动作时限瞬时。
当故障发生在I段保护范围内时,保护设备将立即动作,切除故障。
2. II段保护:这是距离保护的第二段,也称为限时保护段。
其保护范围通常包括被保护线路的全长及下一段线路的30%~40%。
II段保护的动作时限要与下一段线路的I段保护动作时限配合,通常设定为比下一段线路的I段保护动作时限大一个时限级差,例如0.5s。
3. III段保护:这是距离保护的第三段,也称为后备保护段。
其保护范围最长,通常包括本线路及下一段线路的全长。
III段保护的动作时限通常比下一段线路的II段保护动作时限要大。
当发生故障时,保护设备会根据故障点到保护安装处的距离来判断故障发生在哪个区段,并由相应区段的保护设备进行动作,切除故障。
由于距离保护的原理是基于电流和电压的测量,因此其保护范围更加精确,可以对电力系统中的故障进行更加准确的定位和判断。
然而,距离保护也存在一些问题,如对电力系统中的非对称故障响应不够灵敏、对高阻故障响应不够准确等。
因此,在实际应用中,需要根据电力系统的实际情况,选择合适的保护方式,以保证电力系统的安全稳定运行。
至于计算方式,由于涉及到电力系统的具体参数和故障情况,因此需要根据实际情况进行计算。
一般来说,距离保护的计算包括测量阻抗的计算、保护范围的设定、动作时限的配合等步骤,需要结合电力系统的运行情况和保护设备的技术参数进行综合考虑。
以上是三段式距离保护的基本原理和计算方式的简要介绍,如需更详细的信息,建议查阅电力系统保护相关的专业书籍或咨询专业人士。
三段式过电流及距离保护实验
实验目的:
1)了解微机三段式过电流保护装置的原理
2)了解三段式过电流保护定值设置方法
3)进行保护动作特性实验
实验方法:
1)合直流开关,保护装置上电,进行过电流定值设定,设置过电流Ι段定值,其它保护功能退出。
2)三相、单相调压器调整在零位置,合交流电源开关;
4)作出距离Ⅲ段动作特性曲线图。
5)有兴趣的可以自行进行距离保护Ι段功能的实验,实验方法同前。
实验分组:4组,每组15人左右。
实验时间:下周一(11月10日)下午2点开始1组,周三下午1组,周四下午1组,周五1组。
3)调单相调压器,A相电流进入保护装置,慢慢调整调压器增大输出电流,当电流超过Ι段定值后应动作,观察保护装置动作情况(动作后动作等亮及报警灯亮,记录动作电流值及保护装置动作报告;记录完成,调整调压器减小电流,装置复归。
4)如上述方法分别进行Ⅱ段定值的设定及实验
5)如上述方法分别进行Ⅲ段定值的设定及实验
6)Ι段、Ⅱ段、Ⅲ段保护全投入,慢慢调整调压器增大输出电流,当电流超过其相应定值后应动作,动作顺序应是Ⅲ段、Ⅱ段、Ι段。记录完成后,减小电流,调压器归零位置。
7)绘制三段动作特性图。
实验内容二:距离保护动作阻抗特性实验
实验目的:
1)了解距离保护的原理
2)了解距离保护的动作特性设置方法
3)进行距离阻抗特性实验
实验方法:
1)设置距离Ⅲ段保护定值,退出三段式过电流保护;
2)取A相电流,AB相电压,调整单相调压器,输出电流为1A;
3)调整三相调压器输出电压为40V,调整移相器在某一个角度后,调整滑线电阻,降低输出电压,观察距离保护动作电压,动作后,记录动作电压;调整滑线电阻,增大电压,使装置动作复归。然后摇动移相器把守,再移动一个角度,调整滑线电阻,降低输出电压,观察距离保护动作电压,动作后,记录动作电压;调整滑线电阻,增大电压,使装置动作复归。然后摇动移相器把守,再移动一个角度,重复上述实验过程,做完360度,记录其动作电压。
三段式相间距离保护)
三峡电力职业学院 电力系统继电保护 期末考试院 、 系专 业学 号论文名称姓 名评阅教师签字:(试卷为论文、设计图、报告的在给出成绩的同时须由评阅人写出评语)年 月 日三段式相间距离保护姚杰卿三峡电力职业学院 新能源工程学院 发电厂及电力系统专业20103097班 2010309736号摘 要:为避免电力系统运行方式和接线形式的影响,同时可适用于35KV 及以上的输电线路中,研究人员提出了距离保护的继电保护方式。
以相间距离保护为例,在规定的整定原则下,进行了距离三段的整定,同时验证了灵敏性,做出了比较合理的方案。
关键词:继电保护 距离保护 整定计算 设备选择 接线方式 优缺点0 引言:继电保护中的电流电压保护常常因系统运行方式和接线方式的影响而失去灵敏性和可靠性,并且适用的电压等级较低,一般为35KV 及以下的配电线路中。
为克服以上因素的影响,提出了距离保护的保护方式。
距离保护是根据保护安装处到短路点之间的阻抗大小及方向为原理的一种保护方式。
现如今,可用微机来实现这种保护方式,故障发生时可更快反应故障类型并快速地切除故障,速动性和灵敏性都得到了大的提高。
本文,仅以距离保护的原理为基础进行分析计算,意在说明此保护方式的优缺点和适用范围。
1 三段式相间距离保护整定计算 如图:双侧电源网络,电压等级为115KV ,AB 线路的最大负荷电流为350A ,线路电抗为0.4Ω/km ,母线最小工作电压U w.min =0.9U N ;可靠系数分别为:I relK =II rel K =0.8,III rel K =0.7。
其中QF3的动作时限为0.5s ,时限级差为0.5s 。
1.1距离Ⅰ段为了避免BC 线路首端发生相间短路而使保护1误动,因此不能以Z AB 为整定值,应以躲过AB 线路末端发生相间短路为原则进行整定。
即I 1.set Z =Irel K ×Z AB =16.0Ω动作时限:I 1T ≈0s由整定值可知,Ⅰ段保护仅能保护本线路的80%,为保护本线路全长,应设距离Ⅱ段保护。
三段式距离保护的保护原理及计算方式
三段式距离保护的保护原理及计算方式下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、保护原理三段式距离保护是一种常见的电力系统保护方式,其原理是通过对电力系统中的故障进行检测和定位,及时切除故障区域,保护系统设备和保证电网运行的安全稳定。
继电保护讲义—距离保护的整定计算举例
距离保护的整定计算举例距离保护的整定原则及计算方法在输电线路上,距离保护一般采用三段式,并且认为动作具有方向性。
以图5-56为例说明三段式距离保护的整定计算原则。
图5-56 三段式距离保护整定计算说明一、 距离Ⅰ段整定计算 1. 动作阻抗距离Ⅰ段应在保证选择性的前提下,使保护范围尽可能大。
因此,保护1第Ⅰ段动作阻抗应按躲过下一线路出口k 1点(可选B 母线)短路时的正序阻抗来整定。
即AB OP Z K Z ⅠⅠrel 1.= (5-125)式中 Ⅰ1.OP Z — 线路AB 中保护1距离第Ⅰ段的动作阻抗;Ⅰrel K — 可靠系数,取 0.8~0.85 ,考虑继电器误差,互感器误差及裕度系数。
若线路参数未经实测,则取8.0rel =ⅠK ; AB Z — 被保护线路AB 的正序阻抗,Ω。
2. 动作时限st 01=Ⅰ,瞬时动作。
一般距离Ⅰ段保护装置的固有动作时限为 0.1~0.15 s 。
二、 距离Ⅱ段整定计算 1. 动作阻抗距离Ⅱ段的保护范围是本线路全长,并力求与相邻下一级快速保护相配合,使距离保护第Ⅱ段动作时限尽可能短。
故保护1第Ⅱ段动作阻抗应按躲过下一级快速保护的保护范围末端短路时的正序阻抗整定。
(1) 与相邻下一线路BC 的距离第Ⅰ段相配合,即按躲过下一线路距离第Ⅰ段末端k 2点短路时的正序阻抗来整定。
)(ⅠⅡⅡ2.br.min rel 1.OP AB OP Z K Z K Z += (5-126) 式中 Ⅱ1.OP Z — 保护1距离第Ⅱ段的动作阻抗;Ⅰ2.OP Z — 相邻下一线路BC 中保护2距离第Ⅰ段的动作阻抗;br.min K — 最小分支系数;Ⅱrel K — Ⅱ段可靠系数,一般取0.8,考虑本保护的可靠系数ⅡrelK 和相邻保护的缩短系数以及本线路与相邻线路的阻抗角可能不同等因素。
(2) 与相邻变压器快速保护相配合,即按躲过相邻变压器末端k 4点短路时的正序阻抗来整定。
)(ⅡⅡT br.min rel1.Z K Z K Z AB OP += (5-127) 式中 br.min K — 实际可能的最小分支系数;T Z — 当变压器快速保护为电流速断保护时,T Z 为速断保护范围内的变压器阻抗;当变压器快速保护为差动保护时,T Z 为变压器阻抗。
三段式距离保护实验总结
在电力系统的稳定运行与安全保障中,距离保护装置起着至关重要的作用。
为了深入了解和评估距离保护的性能,我们开展了一系列严谨的三段式距离保护实验。
通过精心的设计、严格的实施以及全面的数据分析,本次实验取得了丰富的成果,现将实验总结如下。
一、实验背景与目的距离保护是一种基于测量故障点到保护安装处距离的继电保护原理。
它能够快速、准确地切除故障,确保电力系统中设备和线路的安全。
本次三段式距离保护实验的目的在于:验证三段式距离保护装置在不同故障类型、故障位置和系统运行条件下的动作特性和可靠性;分析距离保护的动作时间、灵敏度等关键参数的变化规律;探究影响距离保护性能的因素,并提出相应的改进措施和优化建议。
通过实验,为电力系统的运行、维护和管理提供科学依据,提高电力系统的安全性和稳定性。
二、实验设备与方法(一)实验设备本次实验选用了先进的数字式继电保护测试仪、高精度电流电压互感器、微机保护装置等设备。
这些设备具备高精度、高稳定性和良好的可操作性,能够满足实验的要求。
(二)实验方法采用模拟故障的方法进行实验。
根据电力系统的实际参数和运行情况,设置不同的故障类型、故障位置和系统运行条件。
通过继电保护测试仪向保护装置施加故障电流和电压,观察保护装置的动作情况,并记录相关的数据,如动作时间、动作电流、动作电压等。
对实验过程进行实时监测和数据分析,确保实验的准确性和可靠性。
三、实验结果与分析(一)动作特性分析在实验中,我们分别模拟了各种不同类型的故障,包括单相接地故障、两相接地故障、两相短路故障和三相短路故障。
通过对实验结果的分析,发现三段式距离保护装置能够准确地识别故障类型,并在规定的时间内可靠地动作。
在不同故障类型下,装置的动作时间和动作特性基本符合设计要求,具有良好的选择性和速动性。
在单相接地故障实验中,装置的第一段距离保护在故障点靠近保护安装处时迅速动作,切除故障;第二段距离保护在故障点稍远时动作,进一步扩大了切除故障的范围;第三段距离保护在故障点更远时动作,确保了故障的完全切除。
三段式距离保护
三段式距离保护1、 距离保护Ⅰ段的保护范围为线路全长的80~85%,即线路AB 段的80~85%。
动作阻抗为Z Ⅰ O P 1=(0.80~0.85)Z AB ,瞬时动作。
动作过程:当故障点位于距离保护Ⅰ段范围内时,测量阻抗Z M 小于动作阻抗Z Ⅰ O P 1,保护1动作跳闸,切除故障。
2、 距离保护Ⅱ段的保护范围为AB 段的全长,并延伸至BC 段但不超出保护2的距离保护Ⅰ段保护的范围(保护2距离Ⅰ段的保护范围为保护2本线路的80~85%,因此保护1距离保护Ⅱ段的保护范围小于AB+80~85%BC ),因此保护1距离Ⅱ段的动作阻抗Z Ⅱ O P 1小于(Z AB +Z Ⅰ O P 2),动作时间大于距离保护Ⅰ段。
距离保护Ⅱ段是为了保护距离保护Ⅰ段保护范围之外的15%~20%的线路及作为距离保护Ⅰ段的后备保护。
动作过程:(1)当故障点位于AB 段距离保护Ⅰ段范围之外时(即距离保护Ⅰ段保护范围之外的15%~20%AB ),测量阻抗Z M 大于保护1的距离Ⅰ段动作阻抗,保护1的距离保护Ⅰ段不动作。
保护2的距离Ⅰ段保护范围为本线路的80~85%,故障点也不在保护2的保护范围内,因此保护2也不动作。
由上距离保护Ⅱ段的保护范围可知,故障点位于该保护范围内。
因此,当该点发生故障时,保护1的距离保护Ⅰ段不动作,经过保护1的距离保护Ⅱ段动作整定时间,保护动作切除故障。
(2)当故障点位于保护2本线路80~85%范围内时,保护2测量阻抗Z M 小于保护2距离保护Ⅰ段动作阻抗Z Ⅰ O P 2,保护2动作跳闸,切除故障。
虽然故障点也可能位于保护1距离保护Ⅱ段的范围内,但是其动作时间大于保护2距离保护Ⅰ段的动作时间,距离保护Ⅰ段是瞬时动作的。
因此保护2距离保护Ⅰ段先动作,保护1距离保护Ⅱ段不动作。
3、距离保护Ⅲ段作为下一线路的保护和本线路主保护的后备保护,动作阻抗应小于线路最小负荷阻抗,动作时间大于本线路及相邻线路保护动作的最大时间。
三段式距离保护设计
继电保护课程设计题目: 三段式距离保护设计院系名称:电气工程学院专业班级:电气F1302 学生姓名:学号:指导教师:教师职称:评语及成绩:指导教师:日期:电力系统继电保护课程设计任务书目录1.设计题目及资料 (2)1.1具体题目 (2)1.2完成内容 (2)2分析课题设计内容 (2)2.1设计规程 (2)2.2保护配置 (3)2.2.1主保护配置 (3)2.2.2后备保护配置 (4)3路电流及残压计算 (4)3.1等效电路的建立 (4)3.2保护短路点的选取 (5)3.3短路电流的计算 (5)3.3.1最大运行方式短路电流计算 (5)3.3.2最小运行方式短路电流计算 (5)4保护的配合及整定计算 (6)4.1保护4距离保护的整定与校验 (6)4.1.1保护4距离保护第I段整定 (6)4.1.2保护4距离保护第II段整定 (6)4.1.3保护4距离保护第III段整定: (7)5继电保护设备选择 (8)5.1互感器的选择 (8)5.1.1电流互感器的选择 (8)5.1.2电压互感器的选择 (10)5.2继电器的选择 (11)5.2.1按使用环境选型 (11)5.2.2按输入信号不同确定继电器种类 (11)5.2.3输入参量的选定 (11)5.2.4根据负载情况选择继电器触点的种类和容量 (11)6二次展开图的绘制 (12)6.1保护测量回路 (12)6.1.1 绝对值比较原理的实现 (12)6.2保护跳闸回路 (14)6.2.1 起动回路 (14)6.2.2 测量回路 (15)6.2.3逻辑回路 (15)7对距离保护的评价 (15)8设计心得 (16)参考文献 (16)1.设计题目及资料1.1具体题目G G234 T1T3T2T4T561234发电机以发-变组接入系统,最大开机方式为4台机全开,最小开机方式为两侧各开1台,T5和T6可能运行1台或2台。
参数为:U N=115KV、X1G1=X1G2=15Ω,X1G3=X1G4=10Ω,X1T1=X1T2=X1T3=X1T4=10Ω,X1T5=X1T6=20Ω,X0T5=X0T6=40Ω,X0T1=X0T2=X0T3=X0T4=30Ω,L A-B=60km,L B-C=40km,X1=X2=0.4Ω/km,X0=1.2Ω/km,线路阻抗角φ为75°,I A-BLmax=I C-BLmax=300A,负荷功率因数角为30°,Kss=1.2,Kre=1.2,KⅠrel=0.85,KⅡrel=0.75。
