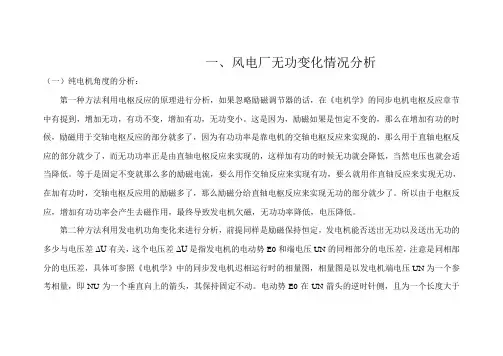

一、风电厂无功变化情况分析（一）纯电机角度的分析：第一种方法利用电枢反应的原理进行分析，如果忽略励磁调节器的话，在《电机学》的同步电机电枢反应章节中有提到，增加无功，有功不变，增加有功，无功变小。

这是因为，励磁如果是恒定不变的，那么在增加有功的时候，励磁用于交轴电枢反应的部分就多了，因为有功功率是靠电机的交轴电枢反应来实现的，那么用于直轴电枢反应的部分就少了，而无功功率正是由直轴电枢反应来实现的，这样加有功的时候无功就会降低，当然电压也就会适当降低。

等于是固定不变就那么多的励磁电流，要么用作交轴反应来实现有功，要么就用作直轴反应来实现无功，在加有功时，交轴电枢反应用的励磁多了，那么励磁分给直轴电枢反应来实现无功的部分就少了。

所以由于电枢反应，增加有功功率会产生去磁作用，最终导致发电机欠磁，无功功率降低，电压降低。

第二种方法利用发电机功角变化来进行分析，前提同样是励磁保持恒定，发电机能否送出无功以及送出无功的多少与电压差ΔU有关，这个电压差ΔU是指发电机的电动势E0和端电压UN的同相部分的电压差，注意是同相部分的电压差，具体可参照《电机学》中的同步发电机迟相运行时的相量图，相量图是以发电机端电压UN为一个参考相量，即NU为一个垂直向上的箭头，其保持固定不动。

电动势E0在UN箭头的逆时针侧，且为一个长度大于UN的箭头，两者之间形成一个夹角δ即发电机功角。

所谓同相部分的电压差，就是指把E0箭头向参考量UN或者说是垂直轴上的一个投影，这个投影的长度比UN箭头要长，E0箭头在垂直轴上的投影长度减去UN箭头的长度即为两者同相部分的电压差ΔU，只有这个电压差才会产生无功电流，并且是电压差ΔU越大，发电机输出的无功功率就越大，如果电压差ΔU变小，则发电机输出的无功功率就减小。

又根据发电机功角特性可知，当发电机送出有功功率时，电动势E0就与端电压UN错开一个δ角即发电机功角，当有功越大时，δ角越大，此时可以想象E0又往逆时针的方向转了一个更大的角度，那么它在垂直轴上的投影高度就更短了，所以用它减去UN所得到的无功电压差ΔU就变小了，因而无功自动减小，当然电压也就会适当降低。

讨论无功补偿技术在电气自动化中的应用论文

讨论无功补偿技术在电气自动化中的应用论文讨论无功补偿技术在电气自动化中的应用论文随着技术与经济的同步发展，无功补偿技术在铁路电气化、变电站、电厂等领域得到了广泛运用。

下面是小编收集整理的讨论无功补偿技术在电气自动化中的应用论文，希望对您有所帮助！摘要：无功补偿技术是指将无功功率电源安设在用电设备或用户的变电所位置，使无功功率在电力系统中的流动发生改变，促进电力系统中的电压水平大幅提高，使网络损耗大幅减小，同时使配电线路中的成本得到有效节约，从而为电网运行中的安全性、经济性和稳定性提供保证。

本文主要对无功补偿技术在电气自动化中的应用进行了分析探讨。

关键词：无功补偿技术；电气自动化；现状作用；实际状况引言在最近这些年来，随着现代化科技的蓬勃发展，以及无功补偿技术在实际生活中的应用日趋普及，致使人们对于无功补偿技术在电气自动化中的应用给予了越来越多的关注和重视。

无功补偿技术，作为新形势下电气自动化在解决无功功率、负序、谐波等几个方面的问题的一门关键性技术，能够在利用电气自动化及其设备系统中的负荷特点的基础上，对无功、负序和谐波进行补偿，能够在一定程度上降低电力资源在生产、传输过程当中的损耗，并保障电气自动化系统的正常安全运行，对于推动电气自动化的革新和发展，有着不可取代的意义。

一、将无功补偿技术应用在电气自动化中的必要性科学技术与社会经济的发展促进了电气自动化的发展与应用。

现阶段，电气自动化技术在诸多产业与领域中都得到了广泛的`应用，如变电站、电气化铁路高速牵引系统等。

然而在电气自动化技术中还存在一些缺陷，尤其是在单相电力牵引作用下产生的负荷复杂变化问题，在一些特定情况下，会导致电力系统中的谐波及负序大幅增加，造成无功功率大幅提高，不仅会对电力系统运行的安全稳定造成不利影响，还会降低电气自动化系统资源的利用效率，使系统总体的经济效益受到较大影响。

从总体看来，在电气自动化应用中，谐波、无功与负序是较为明显的问题，而这些问题的解决都离不开无功补偿技术的应用。

无功补偿技术电气自动化论文

无功补偿技术电气自动化论文无功补偿技术电气自动化论文1无功补偿为了满足电力网和负荷端的电压水平，保证电网的顺利运行，无功补偿技术应运而生，被广泛应用于高压电网和低压电网中，对维系电网的稳定性有重要的意义。

利用无功补偿技术，会在一定程度上降低电力网中的损耗，从而减少电能运输过程中的损耗，提高电能的使用效率；利用无功补偿技术，能有效提升电网中供电设备的容量，有效控制配电系统的电压损耗。

为了保证无功补偿技术的运行效果，在电力网和负荷端应该设置电容器、调相机等相应的无功电源。

在电力系统中，无功功率最多的电气设备当属异步电动机和变压器等电感性负荷，它们占80%.在实际操作中，供电企业可以采用静态或动态无功补偿方式，以保证各项设备的正常运行。

2电力无功补偿的关键技术在电气自动化工程中，电力无功补偿的电力负荷功率因数是重要的技术指标。

在电力系统中，功率因数越大越好，功率因素越大，无功功率的传输就会大大减少，从而减少有功功率的损耗。

因此，在电气自动化工程中，应该适当提高电力负荷的功率因数，有效改善电压质量。

另外，并联电容器补偿无功功率也是电力无功补偿的重要关键技术。

用电容器的无功补偿能够有效降低电网线损，为用户提供优质的电压。

其中，在电容器投入和切除的过程中，无功补偿电压会发生变化。

3具体应用3.1设计真空断路器在电气自动化中，利用无功补偿设计能够有效节约成本，被广泛应用于实际工作中。

借助于无功补偿技术，将固定滤波器与合闸管调节电抗器有机结合起来，从而形成新的无功补偿装置。

在实际使用过程中，有效保证了滤波器的电流平衡，最大限度地满足电气自动化系统的功率因数需求，在短时间内实现对系统的无功补偿，从而在降低能耗方面发挥重要的作用。

3.2对用电客户进行无功补偿在对用电客户进行无功补偿的过程中，主要的实现途径有2种：①利用无功补偿使用户的实际电力功率因数与国家预期的电力功率因素相符，逐渐增多电费补偿，增强群众的节能意识，对用户实现无功补偿；②将无功补偿技术应用于用户内部配网中，有效降低无功消耗，减轻能源压力。

【精品】无功补偿论文

【关键字】精品无功补偿论文专业：电气工程及其自动化摘要本课题研究以低压电网无功补偿改造为背景，研制了一种低压无功功率补偿控制器。

作为一种非实时的无功补偿装置，该装置以定时的电网监测数据为依据，以城镇低压网(220V)的无功补偿为对象。

本文主要研究了无功补偿对电网性能的改善，以及控制器的软硬件的配置。

系统采用单片机，该单片机是美国ATMEL公司生产的低电压，高性能的CMOS 8位单片机，具有运算速度高，实时性好的特点；软件则使用汇编语言进行编译；人机操作界面采用LCD显示,显示效果较好；A/D转换采用，是一款比较实用的A/D转换装置。

该装置可跟踪电网无功功率的变化并自动补偿,实现了无功补偿装置的优化运行,具有体积小、原理简单、智能投切等优点。

关键词：无功补偿,单片机,低电压AbstractWhat this article studies is based on the alteration of reactive power compensation of low voltage, then design an equipment for reactive power compensation of low voltage. As a kind of reactive power compensation, this equipment is basis on the electrical network monitor data ,and provides reactive power for city’s low voltage power grids. This thesis has discussed the importance of the reactive power compensation for the power grids ,and introduded the hardware and software of the controller.This device's hardware core is AT51 SCM , which has many merits such as high operating speed. This monolithic integrated circuit is the low voltage which American A TMEL Corporation produces, a high performance CMOS 8 monolithic integrated circuits;The software uses the assembly language to carry on the translation;The man-machine operation contact surface uses the LCD demonstration, the demonstration effect is quite good; A/D transformation uses ADC0809 , it is a section of quite practical A/D switching device. This equipment may track the electrical networkreactive power the change and the automatic compensation, and this installment has the volume to be small, the precision is high, the price compared to the higher merit.Key Words: reactive power compensation, SCM(Single Chip Micyoco),low voltage目录摘要 (I)ABSTRACT (I)目录 (II)第一章绪论 ................................................................................................................ - 1 -1．1研究背景 ............................................................................................................. - 1 -1．2无功补偿装置的发展状况 ................................................................................. - 2 -1．3 本课题主要研究的内容 .................................................................................... - 4 -第二章无功补偿的原理............................................................................................ - 6 -2．1 无功补偿的原理 ................................................................................................ - 7 -2．2 低压电网中的几种无功补偿的方式 ................................................................ - 9 -2．3确定补偿容量的几种方法 ............................................................................... - 10 -2．4 本章小结 .......................................................................................................... - 12 -第三章硬件设计 ...................................................................................................... - 13 -3．1 无功补偿装置的技术要求 .............................................................................. - 13 -3．2硬件介绍 ........................................................................................................... - 14 -3．3模拟信号调理电路 ........................................................................................... - 22 -3．4 输出控制电路 .................................................................................................. - 25 -3．5 本章小结 .......................................................................................................... - 26 -第四章软件设计 .................................................................................................... - 27 -4．1 投切原则 .......................................................................................................... - 27 -4．2功率因数计算 ................................................................................................... - 28 -4．3 本章小结 .......................................................................................................... - 30 -第五章总结与展望 .................................................................................................. - 31 -致谢 ............................................................................................................................ - 32 -参考文献： ................................................................................................................ - 33 -第一章绪论1．1研究背景目前，我国的电网，特别是广大的低压电网[1]，普遍存在功率因数较低、电网线损较大的情况。

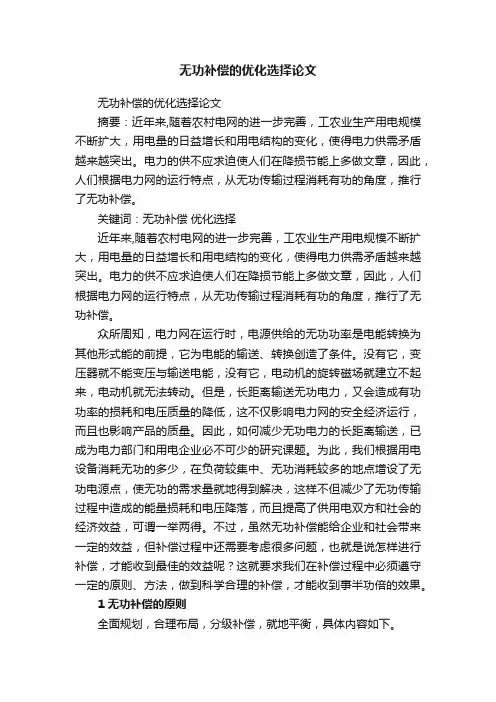

无功补偿的优化选择论文

无功补偿的优化选择论文无功补偿的优化选择论文摘要：近年来,随着农村电网的进一步完善，工农业生产用电规模不断扩大，用电量的日益增长和用电结构的变化，使得电力供需矛盾越来越突出。

电力的供不应求迫使人们在降损节能上多做文章，因此，人们根据电力网的运行特点，从无功传输过程消耗有功的角度，推行了无功补偿。

关键词：无功补偿优化选择近年来,随着农村电网的进一步完善，工农业生产用电规模不断扩大，用电量的日益增长和用电结构的变化，使得电力供需矛盾越来越突出。

电力的供不应求迫使人们在降损节能上多做文章，因此，人们根据电力网的运行特点，从无功传输过程消耗有功的角度，推行了无功补偿。

众所周知，电力网在运行时，电源供给的无功功率是电能转换为其他形式能的前提，它为电能的输送、转换创造了条件。

没有它，变压器就不能变压与输送电能，没有它，电动机的旋转磁场就建立不起来，电动机就无法转动。

但是，长距离输送无功电力，又会造成有功功率的损耗和电压质量的降低，这不仅影响电力网的安全经济运行，而且也影响产品的质量。

因此，如何减少无功电力的长距离输送，已成为电力部门和用电企业必不可少的研究课题。

为此，我们根据用电设备消耗无功的多少，在负荷较集中、无功消耗较多的地点增设了无功电源点，使无功的需求量就地得到解决，这样不但减少了无功传输过程中造成的能量损耗和电压降落，而且提高了供用电双方和社会的经济效益，可谓一举两得。

不过，虽然无功补偿能给企业和社会带来一定的效益，但补偿过程中还需要考虑很多问题，也就是说怎样进行补偿，才能收到最佳的效益呢？这就要求我们在补偿过程中必须遵守一定的原则、方法，做到科学合理的补偿，才能收到事半功倍的效果。

1 无功补偿的原则全面规划，合理布局，分级补偿，就地平衡，具体内容如下。

总体平衡与局部平衡相结合，既要满足全网的总无功平衡，又要满足分线、分站的`无功平衡。

集中补偿与分散补偿相结合，以分散补偿为主，这就要求在负荷集中的地方进行补偿，既要在变电站进行大容量集中补偿，又要在配电线路、配电变压器和用电设备处进行分散补偿，目的是做到无功就地平衡，减少其长距离输送。

无功功率补偿系统毕业设计论文

摘要本文介绍无功补偿装置，此装置分三相六路采集电压和电流信号经多路开关送到A/D进行模数转换，利用S3C2440计算无功功率，根据电压和无功两个判别量对系统电压和无功实行综合调节，以保证电压在合格范围内，同时实现无功基本平衡。

在补偿方式上，选用了并联电容器补偿。

并联电容器是一种提供无功功率的非常经济的电力装置，并具有价格低廉、安装灵活、操作简单、运行稳定、维护方便等优点。

以晶闸管作为无触点投切开关，使用编码投切方式，实现对电容器的无过渡过程快速投切。

S3C2440进行控制，通过检测电压和无功功率，对多级电容器组进行分相投切，补偿效果快速准确、安全、洁净及易于控制。

关键词：无功补偿S3C2440 电压并联电容器分相投切AbstractThis paper introduces the reactive power compensation device, this device is divided three six road collecting voltage and current signals by a multichannel selective switch to A/D conversion. S3C2440calculation of reactive power, according to the voltage and reactive power two discriminant volume on system voltage and reactive power comprehensive regulation, in order to ensure the qualified voltage, while realizing reactive power equilibrium. On compensation way, selection of the parallel capacitor compensation, shunt capacitor is a reactive power economic power device, shunt capacitor with low price, flexible installation, simple operation, stable running, convenient maintenance and so on. And to the thyristor as a non-contact switch, use of code switching mode, realize the capacitor without the transition process of fast switching. Using S3C2440control, by detecting the voltage and reactive power, the multistage capacitor group split-phase switching, compensation effect quickly and accurately, safe, clean and easy to control.Key words: reactive power compensation S3C2440 voltage shunt capacitor phase switching目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 无功补偿的目的和意义 (1)1.2 国内外发展状况 (2)1.2.1 无功补偿方式的发展现状 (2)1.2.2 无功补偿技术的发展趋势 (5)1.3 本文研究的主要内容 (5)第2章无功补偿的原理及调节判据 (7)2.1 无功补偿原理 (7)2.1.1 无功补偿的主要作用 (8)2.1.2 无功补偿电容器的容量的选择 (10)2.2 并联电容器补偿 (10)2.3 并联补偿电容器的配置原则 (12)2.4 调节判据的选择 (13)2.5 电容器组的投切对系统电压和无功的影响 (14)第3章主系统设计 (17)3.1 工作过程 (17)3.2 电容器投切接线方式选择 (19)3.3 电容器组投切方式 (20)3.4 晶闸管电压过零触发电路 (23)3.5 器件的选型 (25)3.5.1 晶闸管的选型 (25)3.5.2 电抗器的选型 (26)第4章硬件电路设计 (29)4.1 主控制器 (29)4.2 电源电路设计 (31)4.3 电压电流检测电路设计 (33)4.4 功率因数角检测电路设计 (35)4.5 按键电路设计 (38)4.6 显示电路设计 (39)4.7 投切控制电路设计 (40)第5章软件设计 (42)5.1 电网参数采集模块 (43)5.2 按键模块部分 (44)5.3 显示模块 (44)5.4 投切控制模块 (45)经济与社会效益分析 (47)结论 (48)致谢 (49)参考文献 (50)附录 (53)CONTENTSAbstract (Chinese) (I)Abstract (English) (II)The first chapter Introduction (1)1.1 The purpose and significance of reactive power compensation11.2 The domestic and foreign development condition (2)1.2.1 The current situation of the development of reactivepower compensation (2)1.2.2 Reactive power compensation technology developmenttrend (5)1.3 The main contents of this paper (5)The second chapter The principle of reactive compensation and control criteria (7)2.1 Reactive compensation principle (7)2.1.1 The main role of reactive power compensation (8)2.1.2 Reactive compensation capacitor capacity selection (10)2.2 Parallel capacitor compensation (10)2.3 Shunt compensation capacitor allocation principle (12)2.4 The choice of regulation criterion (13)2.5 Capacitor on system voltage and reactive power impact (14)The third chapter The main system design (17)3.1 Working process (17)3.2 Capacitor wiring mode selection (19)3.3 Capacitor bank switching mode (20)3.4 Thyristor voltage cross zero trigger circuit (23)3.5 Device selection (25)3.5.1 Thyristor type selection (25)3.5.2 Reactor type selection (26)The fourth chapter Hardware circuit design (29)4.1 Master controller (29)4.2 Power circuit design (31)4.3 Voltage and current detecting circuit design (33)4.4 Power factor angle detection circuit design (35)4.5 Key circuit design (38)4.6 Design of display circuit (39)4.7 Switching control circuit design (40)The fifth chapter Software design (42)5.1 Power grid parameter acquisition module (43)5.2 Key module (44)5.3 Display module (44)5.4 Switching control module (45)Economic and social benefit analysis (47)Conclusion (48)Thank (49)Reference (50)Appendix (53)第1章绪论1.1无功补偿的目的和意义随着国民经济持续快速增长，工业企业的数量不断增加，人们生活水平不断提高，使用电量的需求大大增加。

电力系统无功补偿论文正稿

电力系统的无功优化、补偿及无功补偿技术对低压电网功率因数的影响电气与信息工程学院自动化13-2 马春野20131802电力系统的无功优化、补偿及无功补偿技术对低压电网功率因数的影响一前言随着国民经济的迅速发展，用电量的增加，电网的经济运行日益受到重视。

降低网损，提高电力系统输电效率和电力系统运行的经济性是电力系统运行部门面临的实际问题，也是电力系统研究的主要方向之一。

特别是随着电力市场的实行，输电公司（电网公司）通过有效的手段，降低网损，提高系统运行的经济性，可给输电公司带来更高的效益和利润。

电力系统无功功率优化和无功功率补偿是电力系统安全经济运行研究的一个重要组成部分。

通过对电力系统无功电源的合理配置和对无功负荷的最佳补偿,不仅可以维持电压水平和提高电力系统运行的稳定性, 而且可以降低有功网损和无功网损,使电力系统能够安全经济运行。

无功补偿，就其概念而言早为人所知，它就是借助于无功补偿设备提供必要的无功功率，以提高系统的功率因数，降低能耗，改善电网电压质量。

二无功优化和补偿的原则和类型1、无功优化和补偿的原则在无功优化和无功补偿中，首先要确定合适的补偿点。

无功负荷补偿点一般按以下原则进行确定：1)根据网络结构的特点，选择几个中枢点以实现对其他节点电压的控制；2)根据无功就地平衡原则，选择无功负荷较大的节点。

3)无功分层平衡，即避免不同电压等级的无功相互流动，以提高系统运行的经济性。

4)网络中无功补偿度不应低于部颁标准0.7的规定。

2、无功优化和补偿的类型电力系统的无功补偿不仅包括容性无功功率的补偿而且包括感性无功功率的补偿。

在超高压输电线路中(500kV及以上)，由于线路的容性充电功率很大，据统计在500kV每公里的容性充电功率达1.2Mvar／km。

这样就必须对系统进行感性无功功率补偿以抵消线路的容性功率。

如实际上，电网在500kV的变电所都进行了感性无功补偿，并联了高压电抗和低压电抗，使无功在500kV电网平衡。

无功功率论文：浅谈无功功率补偿的配置原则

无功功率论文：浅谈无功功率补偿的配置原则摘要：变压器和电动机等电气设备是利用电磁感应原理工作的，运行时需从系统中吸收大量的无功功率。

电力系统中无功功率和有功功率同样重要。

系统无功电源严重不足或配置不当会引起电力系统或局部电网出现低电压运行情况，会引起损耗增加，设备利用率低等问题。

在配电网上进行无功补偿可以改善配电网的无功分布，提高电网的功率因数，改善电压质量，避免了长距离输送无功功率，降低了配电网线损，增大了配电网供电能力。

关键词：无功功率无功补偿电压质量电力系统一、在电网中，由电源供给负载的电功率有两种：一种是有功功率，另一种是无功功率。

有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。

无功功率比较抽象，它是用于电路内电场与磁场，并用来在电气设备中建立和维持磁场的电功率。

凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。

由于它对外不做功，才被称之为"无功"。

二、无功功率对供、用电产生的不良影响主要体现在：1）、降低有功功率的输出；2）、视在功率一定时，增加无功功率就要降低输、变电设备的供电能力；3）、电网内无功功率的流动会造成线路电压损失增大和电能损耗的增加。

所以需要无功补偿设备补充系统中无功功率的不足，以维持整个系统的无功平衡。

三、无功补偿设备的配置原则主要有两个方面的内容：1）、确定补偿地点和补偿方式；2）、对无功补偿总容量进行布点分配为了最大限度地减少无功功率的传输损耗，提高输配电设备的效率，无功补偿设备的配置应按照“就地补偿，分级分区平衡”的原则进行规划，合理布局无功补偿设备合理配置的主要原则：1）总体平衡与局部平衡相结合。

无功电源的布局如果选择不合理，局部地区的无功功率就不能就地平衡，会造成一些变电所或一些线路的无功功率偏多，电压偏高，过剩的无功功率就要向外输出；也可能会造成一些变电所或一些线路的无功功率不足，电压下降，必然要向上级电网吸取无功功率。

电力静止无功补偿分析论文

电力静止无功补偿分析论文摘要：详细综述了电力系统静止无功补偿技术的发展现状，分析了各种静止无功补偿技术的原理、优点、缺点以及现今在电力系统中的应用情况，并提出今后静止无功补偿技术的发展趋势。

关键词：静止无功补偿（SVCASVG）发展趋势电力系统1引言电力系统的各节点无功功率平衡决定了该节点的电压水平，由于当今电力系统的用户中存在着大量无功功率频繁变化的设备；如轧钢机、电弧炉、电气化铁道等。

同时用户中又有大量的对系统电压稳定性有较高要求的精密设备：如计算机，医用设备等。

因此迫切需要对系统的无功功率进行补偿。

传统的无功补偿设备有并联电容器、调相机和同步发电机等，由于并联电容器阻抗固定不能动态的跟踪负荷无功功率的变化；而调相机和同步发电机等补偿设备又属于旋转设备，其损耗、噪声都很大，而且还不适用于太大或太小的无功补偿。

所以这些设备已经越来越不适应电力系统发展的需要。

20世纪70年代以来，随着研究的进一步加深出现了一种静止无功补偿技术。

这种技术经过20多年的发展，经历了一个不断创新、发展完善的过程。

所谓静止无功补偿是指用不同的静止开关投切电容器或电抗器，使其具有吸收和发出无功电流的能力，用于提高电力系统的功率因数，稳定系统电压，抑制系统振荡等功能。

目前这种静止开关主要分为两种，即断路器和电力电子开关。

由于用断路器作为接触器，其开关速度较慢，约为10～30s，不可能快速跟踪负载无功功率的变化，而且投切电容器时常会引起较为严重的冲击涌流和操作过电压，这样不但易造成接触点烧焊，而且使补偿电容器内部击穿，所受的应力大，维修量大。

随着电力电子技术的发展及其在电力系统中的应用，交流无触点开关SCR、GTR、GTO等的出现，将其作为投切开关，速度可以提高500倍（约为10μs），对任何系统参数，无功补偿都可以在一个周波内完成，而且可以进行单相调节。

现今所指的静止无功补偿装置一般专指使用晶闸管的无功补偿设备，主要有以下三大类型，一类是具有饱和电抗器的静止无功补偿装置（SR：SaturatedReactor）；第二类是晶闸管控制电抗器（TCR：ThyristorControlReactor）、晶闸管投切电容器（TSC：ThyristorSwitchCapacitor），这两种装置统称为SVC （StaticVarCompensator）；第三类是采用自换相变流技术的静止无功补偿装置——高级静止无功发生器（ASVG：AdvancedStaticVarGenerator）。

电气自动化中的无功补偿技术论文

电气自动化中的无功补偿技术论文电气自动化中的无功补偿技术论文电气自动化中的无功补偿技术论文【摘要】随着科技的发展，越来越多的高新技术被应用到了工作生产中，以前旧时代的各种各样的工作模式逐渐被取代。

近年来，电气自动化技术得到了广泛地发展，电气自动化系统的设备经常受单相电力负荷变化的干扰，为了优化电气自动化，就产生了电气自动化的无功补偿技术。

本研究将介绍下电气自动化无功补偿技术的发展现状及应用。

【关键词】电气自动化;无功补偿;技术前言近年来，随着电气自动化技术不断地发展，给人们工作与生活了带来极大地便利，同时，电气自动化技术也出现了一些问题。

实际上，电气自动化系统的设备总是会受比较复杂的单相电力负荷变化的影响，导致浪费电的现象。

而现今，电气自动化无功补偿技术是采用无功、负序和谐波的综合补偿方法，它可以使电气自动化系统更有效率地运行，解决了人民生活用电浪费的问题，对于我国建立资源节约型社会具有重大促进作用。

1.浅析下电气自动化无功补偿技术1.1简单概述下电气自动化无功补偿技术的内容无功补偿技术利用的是一种物理原理：主要是用不同的装置将将容性与感性功率负荷连接到一条电路上，并且能够对产生的能量进行互换或者替换，就是通过运用容性负荷进行感性负荷产生的无功功率的输出补偿。

无功补偿技术的作用就是把电气巴变压器的无功功率转化出去，转给了电容器。

那么无功补偿技术的作用就显而易见了，就是让电气自动化系统的电压维持在一定的范围内，使系统保证正常的工作状态。

正是无功补偿技术的这种作用，使其迅速获得了广泛的应用，不但可以使电气系统安全、正常地运行，还大大地提高了电气系统的工作效率。

除此，无功补偿技术从本质上使无功功率进行转化，提高了电气系统的电压，节省了大量的电能。

1.2电气自动化无功补偿技术的发展具有重大的意义随着我国科技的发展，电气自动化已然成为电力系统的主要技术，为了使电力系统更能正常地运转，人们研究了电气自动化无功补偿技术，使其得到了广泛地推广，现在具体地分析下无功补偿技术的重大作用和意义。

电气工程及自动化专业毕业论文无功补偿技术对低压电网功率因数的影响

电气工程及自动化专业毕业论文无功补偿技术对低压电网功率因数的影响无功补偿是电气工程中非常重要的一项技术，在低压电网中功率因数的调节和控制起着关键作用。

无功补偿技术不仅可以提高电力系统的功率因数水平，还可以减少电力损耗，提高供电质量，保证电网的稳定运行。

低压电网中的功率因数主要受到电网中各种有功负荷和无功电容负载的影响。

正常情况下，有功负荷对电网的功率因数有一定的拉低作用，而无功电容负载则对功率因数有一定的提高作用。

然而，由于电网中存在不同的有功负荷以及因季节、时间等因素引起的负荷变化，导致电网的功率因数出现波动。

这种波动除了会降低电网的供电质量外，还会增加电网的损耗。

因此，采用无功补偿技术来调节和控制低压电网中的功率因数对于电网的稳定运行和提高供电质量至关重要。

无功补偿技术主要有并联补偿和串联补偿两种形式。

并联补偿是通过并联连接无功补偿装置（如无功补偿电容器）来实现，主要用于提供无功功率，改善电网的功率因数。

而串联补偿则是通过串联连接无功补偿装置（如功率因数改进器）来实现，主要用于校正电压，提高电能质量。

无功补偿技术的应用可以有效降低低压电网的功率损耗。

功率因数越低，电网中的电流越大，导致电网中的线损也越大。

而通过无功补偿技术提高功率因数，可以减小电网中的电流，从而降低线损；同时，无功补偿还能减小输电线路的电压降低，提高供电质量，减少电能的浪费。

无功补偿技术对低压电网的影响还体现在提高电网的供电质量上。

低功率因数会导致电压的不稳定，加之有一些特定的负荷（如电动机）会产生大量的无功功率，更加削弱了电网的电压稳定性。

而通过无功补偿技术提高功率因数，可以降低电压的波动，提高电压的稳定性，从而保证供电质量。

综上所述，无功补偿技术对低压电网的功率因数具有重要的影响。

通过无功补偿技术，可以提高电网的功率因数水平，减少电力损耗，提高供电质量，保证电网的稳定运行。

因此，在电气工程及自动化专业的毕业论文中，探讨无功补偿技术对低压电网功率因数的影响是一个具有研究价值和实际应用意义的课题。

电气自动化无功补偿技术阐述论文

电气自动化无功补偿技术阐述论文电气自动化的开展为人们生活带来了很多便利，但现有的电气自动化系统不够完善，经常出现一些问题。

例如在工作中会有浪费电的现象，这些问题都制约着电气自动化的开展。

所以本文针对电气自动化中无功补偿技术进行研究并不断完善，希望可以从根本上提高电气自动化的工作效率。

1.1无功补偿技术根本概念我们所说的无功补偿技术就是对电力系统网进行控制来到达提高电力利用效率的目的，在对供电系统进行控制期间，减小了输电阻力也减少了消耗，大大提高了供电效率。

相对于小规模的电力系统而言，在一些较大的电力系统中，无功补偿技术保持了电流与电力的稳定，完善我国的电气自动化系统。

1.2无功补偿技术的工作原理电气自动化中的无功补偿技术主要运用了物理原理，将不同功率的电路通过不同的设备连接在同一个电路上，并对所输送的电力进行不断调节，这其实就是对所输出的电力进行输出补偿的一个过程。

换种方式来说，我国供电功率主要分为两种，一种是有功功率而另一种就是无功功率，无功功率最大的弊端就是难以实现远距离输送电力，为了弥补这个弊端就要对无功功率输送的电力进行补偿。

而无功补偿技术的关键就是无功功率设备，只有安装了该设备才能实现对电力的协调。

在整个电路中用电设备与配电电压器利用该设备进行相互做功，这样就抵消了无功功率，从而实现了提高电力利用率的目的。

我国电气自动化中无功补偿技术的应用取得了巨大的成效，对于我国电力系统有较高的现实意义。

第一，从电力常识的角度来说，低、中、高三种电网模式共同构成了电力网。

在低电网与高电网工作的过程中，流动的电压极其不稳定，降低了整个电力系统的工作效率，而无功补偿技术恰恰弥补了这个弊端。

在低、高电网工作时可以保持电力的平稳，这样就到达了提高电力系统工作效率的目的，同时也是对电力结构的一个优化。

第二，从工作原理的角度来看，无功补偿技术的应用还可以保护电容器，致使电容器在工作过程中不至于过热，防止平安事故的发生。

无功补偿技术综述大工毕业论文

网络高等教育本科生毕业论文〔设计〕题目：无功补偿技术综述学习中心：奥鹏远程教育层次：专科起点本科专业：电气工程及其自动化年级：2015年春季学号：学生：指导教师：完成日期：2015年12月24日内容摘要电网中无功功率的影响很大，它不仅使电网电压下降，影响电压的稳定性，还会使输、配电线路上的有功功率和电能损耗增加，造成大量的电能浪费。

因此，该系统的功率补偿，减少无功电流在传输线，使系统的功率平衡问题一直是一个关键的电力行业研究。

随着电子设备的日益增加的需求在功的发展，电力网络分布功越来越复杂，功补偿技术的要求也越来越高，传统的功补偿技术越来越不能满足目前的需要。

本文首先讲述了无功功率补偿技术的研究目的和意义，介绍了无功功率补偿技术的研究现状和发展方向，阐述了无功功率补偿装置中无功算法、控制策略、装置保护等方面的技术要求。

本文重点介绍了静止无功补偿器TVS、静止无功补偿发生器SVG和有源滤波APF，其中SVC常用的有以下几种形式：固定电容加晶闸管控制电抗器型(FC+TCR)、晶闸管开关电容器型(TSC)、饱和电抗器型(SR)以及混合型(TCR+TSC)作了详细的介绍。

文章的最后还为将来的设计研究提出了展望。

关键词：无功功率补偿；静止无功补偿发生器；静止无功补偿器；有源滤波器目录内容摘要 (I)1 绪论 (1)1.1 课题的背景及意义 (1)1.2 无功补偿技术的发展 (1)1.3 国内外研究和发展动态 (3)1.3.1 国内外无功补偿技术应用概况 (3)1.3.2 无功补偿技术发展方向 (4)2 基于柔性交流输电系统(FACTS)的无功补偿技术 (5)2.1 TSC型补偿器 (5)2.1.1 晶闸管的触发原则 (6)2.1.2 主电路连接方式 (7)2.1.3 检测点的选择 (8)2.1.4 电容器的分组方式 (9)2.1.5 投切死角区间及减小投切死角的策略 (9)2.1.6 串联电抗器的选择 (10)2.2 FC+TCR型补偿器 (12)2.2.1 TCR+FC型补偿器基本原理 (13)2.2.2 TCR+FC型补偿器主要接线方式 (13)2.2.3 TCR+FC型补偿器系统组成 (14)2.2.4 TCR+FC型补偿器控制策略 (15)2.3 SR型补偿器 (16)2.4 TCR+TSC型补偿器 (17)2.4.1 TCR+TSC型补偿器系统组成 (18)2.4.2 TCR+TSC型补偿器控制策略 (19)3 基于全控器件的无功补偿技术 (21)3.1 静止无功发生器(SVG) (21)3.1.1 SVG的主电路结构 (21)3.1.2 SVG的基本原理 (22)3.1.3 SVG的控制策略 (23)3.2 有源滤波器(APF) (25)3.2.1 有源滤波器的分类 (25)有源滤波器结构及工作原理 (28)4 结论 (33)参考文献 (35)致谢 (36)1 绪论1.1 课题的背景及意义在电力系统中，异步电动机和变压器设备消耗了大量的功。

无功功率补偿论文

无功功率补偿论文
无功功率补偿分析
【摘要】主要介绍了无功补偿的方式、方法及各种补偿形式的优缺点，无功补偿容量的确定等。

【关键词】无功补偿；配电系统；电容器
由于现代企业采用大量的感应电动机和变压器等感性负荷，特别是近年来大功率可控硅的应用，供电系统除供给有功功率外，还需供给大量无功功率，使发电和输配电设备的能力不能充分利用，无功功率对供电系统及工厂内部配电系统都有极不良影响，从节约电能和提高电能质量出发，都必须考虑改善功率因数措施。

为此，必须提高用户的功功率因数，减少对电源系统的无功需求量。

1.无功补偿的总原则
无功补偿的总原则：全面规划，合理布局，分散补偿，就地平衡，降低损耗提高质量，满足需求，可靠保证。

无功补偿方式制定时，应全面分析本系统的无功电力需求量，以确定最优的补偿量与最优的补偿方式。

我国在《电力系统电压和无功电力技术导则》中规定，无功补偿与电压调节应按以下原则进行：
（1）总体平衡与局部平衡相结合，即要满足全网的总无功平衡，又要满足分支线的无功平衡。

（2）电力补偿与用户补偿相结合，供电部门在电源点进行补偿与用户自身用电设备进行补偿，两者实现理想配合。

（3）分散补偿与集中补偿相配合，以分散补偿为主。

电气自动化无功补偿技术分析论文

电气自动化无功补偿技术分析论文电气自动化无功补偿技术分析论文1无功补偿技术在电气自动化中应用的重要性所谓的无功补偿技术，主要就是指采取相应的措施针对电力系统中存在的各种无功电力损耗进行有效地弥补，避免这些电力损耗的存在影响到最终用电客户的正常需求，一般说来，这种无功补偿技术主要就是采用电容补充的方式进行电力损耗的补偿。

具体来说，针对当前我国的电力系统网络运行状况来看，其配电网络变得越来越复杂，供电需求也越来越大，因此，相应的供电线路也越来越多，对于这些供电线路来说，在供电过程中必然会产生一定的无功损耗，这些无功损耗是电力系统中不需要的，其在一定程度上会影响到电力系统的稳定性，尤其是对于高压输电和低压输电来说更是如此，因此，为了减少这种不良影响的出现，在具体的电力系统中就应该想办法针对这些无功损耗进行必要的补偿，这时无功补偿技术就发挥了应用的价值和作用，这种补偿无功损耗的作用在电力系统中极为关键，尤其是随着当前电气自动化的不断发展，其作用也更为凸显，只有针对无功损耗进行了充分的补偿才能够更好地实现电气自动化系统的正常运行，减少了不稳定现象的出现，也避免了不稳定电流对于相应设备和元件的损伤。

2无功补偿技术在电气自动化中的应用措施2．1合理设计真空断路器对于整个的电力系统来说，要想实现最佳的无功补偿效果，合理的设计真空断路器是必不可少的，针对这种真空断路器的设计来说，无功补偿技术发挥了极佳的效果，应用无功补偿技术设计真空断路器能够简化相应的构造，进而在成本上具备较强的优势。

具体来说，这种无功补偿技术在真空断路器设计中的应用主要就是体现在固定滤波器和合闸管的相应设计上，恰当的针对这些设备进行有效地结合就能够在较大程度上发挥应有的价值和作用，进而形成相应的无功补偿装置，这种无功补偿装置的形成还具备较好的电流稳定行和平衡性，避免出现较为混乱的电流影响其电力系统的稳定性。

2．2针对用电客户进行恰当的无功补偿无功补偿技术在电气自动化中的应用还体现在其对于用电客户的无功补偿方面，对于整个的电力系统来说，其最为关键的一点就是应该满足用电客户的各方面需求，尤其是用电量的需求，针对这一需求来说，因为无功电力损耗的存在，所以针对这一损耗进行必要的无功补偿是极为必要的。

变电站无功补偿设备改造论文

变电站无功补偿设备改造论文1身份证号码：13092919861202xxxx；2 身份证号码：13022119860201xxxx 河北沧州 061000随着工业的发展，电能成为现代工业的主要能源，电能质量的好坏，直接影响到工业设备的运行及企业的经济效益、社会效益等。

在电力系统的运行过程中，通常用功率因数来衡量电网运行的效率，功率因数的大小，反映了电网系统中电源输出的实在功率中有功功率的有效利用的程度。

为了提高电网系统中电能输送质量，希望功率因数越大越好，下面根据现场实际对中关35KV变电站进行无功补偿设备改造工作，具体如下：一、背景介绍：中关35KV变电站有2条35KV进线、2台20000KVA主变，2组3000Kvar补偿电容，运行方式为：1条进线带2台主变运行，每月负荷变化在4500-8500KW范围之内，功率因数最低0.83，每年需要交纳罚款在几十万元，现在需要将功率因数提高到0.9-0.95，以达到国家电网对用户功率因数的要求。

2组3000Kvar无功补偿电容器分别安装与10KV母线2段，型号：BAM-11/（3^1/2）-334-1W，电容26.47μf，容量334Kvar，系统电压线10.4KV。

由于现在处于生产基建阶段，导致电容器不能投入运行，现急需进行技术改造，完成无功补偿设备正常投运工作。

通过最小负荷和最大负荷2种方式确定中关铁矿高压供电系统需要投入无功补偿容量的范围，从而确定针对变电站内无功补偿设备最优的改造方案。

1）最小负荷、功率因数提高到0.90：总负荷为4500（KW），补偿前的功率因数为COSΦ1=0.83现要求将功率因数补偿到COSΦ2=0.90；则补偿前的容量 S1=P/a1=4500/0.83=5422KVA补偿前的无功功率 Q1=[（P/a1）^2-P^2]^1/2=[（5422）^2-4500^2]^1/2=3025Kvar补偿后的容量 S2=P/a2=4500/0.90=5000KVA补偿后的无功功率Q2=[（P/a2）^2-P^2]^1/2=[（5000）^2-4500^2]^1/2=2179Kvar上式Q1-Q2即为需要补偿的无功容量，Q=Q1-Q2=3025-2179=846Kvar2）最大负荷、功率因数提高到0.90：总负荷为8500（KW），补偿前的功率因数为COSΦ1=0.83现要求将功率因数补偿到COSΦ2=0.90；则补偿前的容量 S1=P/a1=8500/0.83=10241KVA补偿前的无功功率 Q1=[（P/a1）^2-P^2]^1/2=[（10241）^2-8500^2]^1/2=5712Kvar补偿后的容量 S2=P/a2 =8500/0.90=9444KVA补偿后的无功功率 Q2=[（P/a2）^2-P^2]^1/2=[（9444）^2-8500^2]^1/2=4116Kvar上式Q1-Q2即为需要补偿的无功容量，Q=Q1-Q2=5712-4116=1596Kvar3）最小负荷、功率因数提高到0.95：总负荷为4500（KW），补偿前的功率因数为COSΦ1=0.83现要求将功率因数补偿到COSΦ2=0.95；则补偿前的容量 S1=P/a1=4500/0.83=5422KVA补偿前的无功功率 Q1=[（P/a1）^2-P^2]^1/2=[（5422）^2-4500^2]^1/2=3025Kvar补偿后的容量 S2=P/a2 =4500/0.95=4736KVA补偿后的无功功率Q2=[（P/a2）^2-P^2]^1/2=[（4736）^2-4500^2]^1/2=1476Kvar上式Q1-Q2即为需要补偿的无功容量，Q=Q1-Q2=3025-1476=1549Kvar4）最大负荷、功率因数提高到0.95：总负荷为8500（KW），补偿前的功率因数为COSΦ1=0.83现要求将功率因数补偿到COSΦ2=0.95；则补偿前的容量 S1=P/a1=8500/0.83=10241KVA补偿前的无功功率Q1=[（P/a1）^2-P^2]^1/2=[（10241）^2-8500^2]^1/2=5712Kvar补偿后的容量 S2=P/a2 =8500/0.95=8947KVA补偿后的无功功率Q2=[（P/a2）^2-P^2]^1/2=[（8947）^2-8500^2]^1/2=2792Kvar上式Q1-Q2即为需要补偿的无功容量，Q=Q1-Q2=5712-2792=2920Kvar5）汇总表二、改造方案：为达到供电公司对企业用户功率因数的要求，根据生产设备运行的特点及用电负荷的变化情况，我单位积极探索变电站无功补偿设备改造新途径，发现将3000Kvar无功补偿装置拆除1000Kvar补偿容量，将剩余的2000Kvar无功投入运行，得出电抗率既能满足消除5次级以上齐谐波的目的，功率因数并能达到供电公司对用户功率因数的要求，达到最优效果。
