安全光幕也就是光电安全保护装置（也称安全保护器、冲床保护器、红外线安全保护装置等）. 在现代化工厂里，人与机器协同工作，在一些具有潜在危险的机械设备上，如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域（有毒、高压、高温等），容易造成作业人员的人身伤害。

目录

简介

安全光幕的工作原理与特点

具备特点

安装调试操作方法

TB系列安全光幕传感器在工作状态下

安全检查

产品介绍：

简介

安全光幕的工作原理与特点

具备特点

安装调试操作方法

TB系列安全光幕传感器在工作状态下

安全检查

产品介绍：

展开

编辑本段简介

安全光幕由投光器和受光器两部分组成。投光器发射出调制的红外光，由受光器接收，形成了一个保护网，当是有物体进入保护网，当从中有光线被物体挡住，通过内部控制线路，受光器电路马上作出反应，即在输出部分输出一个信号用于机床如冲床，压力机等紧急刹车。光幕有着非常广泛的应用，比如在需要不断送取料的冲压设备上，如果安装接触式安全防护门，则需要操作人员频繁地开关防护门，这样不但增加了操作人员的工作量，而且降低了生产效率。在这种情况下，采用光栅和光幕就是最佳

的选择。在操作人员送取料时，只要有身体的任何一部分遮断光线，就会导致机器进入安全状态而不会给操作人员带来伤害。

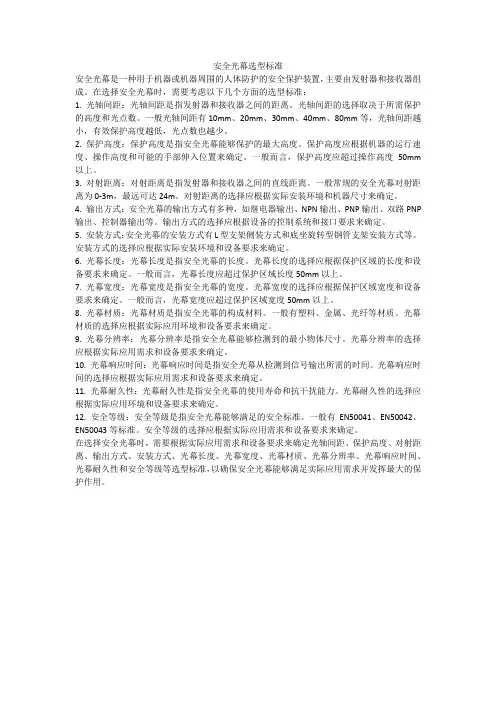

光束的密度多少决定了体积多大的身体部分能通过光幕才被检测。按照人体工程学的数据，成年人的手指直径应不少于14mm,手掌厚度不少于30mm,手腕直径不少于40mm，举例：如果使用的光幕的光轴间距是40mm,光轴直径是20mm，它的分辨率是40+20=60mm,那么手值，手掌，手腕及手臂都有可能通过光幕而不会被发现。因此，如果想获得更高的安全性，便需使用较高分辨率的光幕.

使用光栅和光幕时，对安装有一定的要求，不允许出现人员能够绕过光栅和光幕而进入到危险区域的情况，也不允许在光栅和光幕附近有反射光线的表面，使接收器能够接收到反射过来的光线而无法输出安全开关信号。另外，对光栅和光幕的使用环境也有一定的要求，如果环境中粉尘太大，会影响到光线的发射，从而影响光栅和光幕的使用。

编辑本段安全光幕的工作原理与特点

巨佳品牌的TB系列安全光幕传感器系统是一种新开发的集以前各厂家光幕技术与售价之所长的高品质自动控制产品，运用红外线扫描探测技术。发射装置和接收装

置安装于两侧，内部由单片机和微处理器进行数字程序控制，使红外线收发单元在高速扫描状态下，形成红外线光幕警戒屏障，当人和物体进入光幕屏障区内，控制系统迅速转换输出电平信号，使负载动作，当人和物体离开光幕警戒区域，则负载正常自动关闭，从而达到安全保护的目的。

TB系列安全光幕实际应用时不需要控制器，仅需发射器和接收器，使用时通过航空插头插座或者电缆线连接，输出可直接外接继电器或者各类计算机数字接口。

安全光幕的工作原理介绍

如图所示是一个用安全光幕检测物体（比如手）进入的测试原理结构示意图。图中，光幕的一边等间距安装有多个红外发射管，另一边相应的有相同数量同样排列的红外接收管，每一个红外发射管都对应有一个相应的红外接收管，且安装在同一条直线上。当同一条直线上的红外发射管、红外接收管之间没有障碍物时，红外发射管发出的调制信号（光信号）能顺利到达红外接收管。红外接收管接收到调制信号后，相应的内部电路输出低电平，而在有障碍物的情况下，红外发射管发出的调制信号（光信号）不能顺利到达红外接收管，这时该红外接收管接收不到调制信号，相应的内部电路输出为高电平。当光幕中没有物体通过时，所有红外发射管发出的调制信号（光信号）都

能顺利到达另一侧的相应红外接收管，从而使内部电路全部输出低电平。这样，通过对内部电路状态进行分析就可以检测到物体存在与否的信息。

安全光幕的红外发射和接收通路数目理论上最大可

有215个，考虑到实际光幕的高度和上下通路之间的间距，一般不会超过48个。

安全光幕分直线扫描方式和交叉扫描方式，在直线扫描模式下，单片机每次向发送端和接收端发送相同的通路选择信号，即第一路发第一路收、第二路发第二路收、…第十五路发第十五路收、第十六路发第十六路收。而在交叉扫描模式下，单片机每次向发送端和接收端发送不同的通路选择信号。即第一路发第二路收、第二路发第一路收、……第十五路发第十六路收、第十六路发第十五路收。相比之下，交叉扫描模式对物体的高度测量更为精确，且在检测区域中心１／３处的检测精度最高。最小检测高度可缩至直线扫描模式下的２／３。但是考虑到实际需要，现在普遍使用的都是直线扫描方式的安全光幕。

编辑本段具备特点

▲ 符合国际电工学会IEC61496-1/2 标准

▲ 采用技术成熟的同步红外线扫描，优异的光学性能和2.5°的发散角，容易对准和维护

▲ 外形小巧，采用铝铸合金外壳，非常坚固，轻巧▲ 20/40mm的多种规格分辨率

▲ 保护高度范围宽4-128cm

▲ 电气连接.4针M12接头

▲ 紧凑的尺寸，TB系列产品的横截面积仅为

25×25mm

可定制分辨率和保护幅宽，以及其它各类接口和扩展功能

编辑本段安装调试操作方法

·检查TB系列安全光幕是否牢固的固定在需装备的设备上，TB系列光幕传感器的发射器和接收器是否在一平面内，且以发射器和接收器为边界的保护区域应为该平面内的一个矩形

·检查TB系列安全光幕的发射器和接收器，是否和各自的电缆准确的装配到位，以及电缆的接线端是否与电源和控制单元准确、牢固的连接

·给TB系列安全光幕传感器接通电源，此时光幕传感器开始自检、同步及自校准，约1秒钟后，发射器黄色指示灯稳定，接收器指示灯全部熄灭，表示光幕传感器进入正常工作状态

编辑本段TB系列安全光幕传感器在工作状态下
