安全光幕安全等级介绍
安全光幕安全等级介绍安全光幕即安全光栅，光电保护装置，安全光幕用途比较特殊，主要用于工业的安全防护上，安全事故往往是在不经意间发生的，安全光幕的主要作用就是预防安全事故的发生，保障操作工的人身安全安全光幕不不止要灵敏和耐用，还有很重要的一点就是所使用的的安全光幕的安全等级，安全防护类产品都会有一个安全等级，来划分产品性能适合用于什么环境：以欧洲标准定义，可划分以下几个等级：B级：设计中采用最基础的技术保证其可靠性，没有使用安全技术，任何失效都会导致安全功能丧失（不是安全产品）1级：使用有保障的安全器件和技术以确保产品的安全性能，安全功能丧失的可能性比B级小，安全性能依赖元器件和所采用的安全原理，可靠的元器件和技术（单回路无自检测）2级：以周期性自检的方式达到安全要求，一个故障可能会导致安全功能的丧失，但在下一个工作循环中可以被检测出来（周期性自检测单回路）3级：使用有保障的安全器件和技术，一个失效不会导致安全功能的丧失，但故障积累可能会导致安全功能的丧失（无自检测双回路）4级：使用有保障的安全器件和技术，一个失效不会导致安全功能的丧失，安全功能永远存在（实时监测双回路）四级安全光栅，成本较高，主要性能为双cpu处理器，双安全通道输出，控制更可靠的特点，相比二级来说要更卓越。
主要功能是自我诊断进行故障检查，具有更高级别冗余故障互检等，主要应用在伤害程度较重的高危险场合或者机器上，起到了很好的危险区域保护作用，也比二级受干扰光影响略小一些。
二级光电保护装置从成本上说比较便宜，主要性能是单cpu处理器，双安全通道输出等，可以自诊断或外部周期测试进行故障检查，使用故障排除法来保证安全性能，主要应用在伤害程度中等或者较小的场合和机器上，还可以用于自动化生产设备、物料拾放装置等设备上，起到安全保护的作用!大陆市场上应用的安全光幕多以2级及以下产品为主，其中包括部分区域传感器或光电开关之类的产品。
2级与4级产品的实际比例接近9：1科恩安全光幕KT系列，安全等级四级，防水防尘等级IP65，背后滑槽安装或两端安装方式，内部有防震龙骨，抗震能力强，质量不输进口产品。
安全光幕：它如何工作？在什么场合使用？如何选择合适的光幕系统？

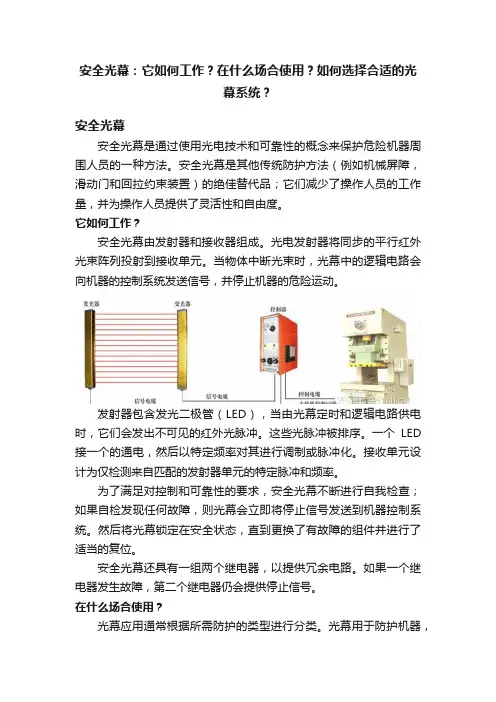

安全光幕：它如何工作？在什么场合使用？如何选择合适的光幕系统？安全光幕安全光幕是通过使用光电技术和可靠性的概念来保护危险机器周围人员的一种方法。
安全光幕是其他传统防护方法（例如机械屏障，滑动门和回拉约束装置）的绝佳替代品；它们减少了操作人员的工作量，并为操作人员提供了灵活性和自由度。
它如何工作？安全光幕由发射器和接收器组成。
光电发射器将同步的平行红外光束阵列投射到接收单元。
当物体中断光束时，光幕中的逻辑电路会向机器的控制系统发送信号，并停止机器的危险运动。
发射器包含发光二极管（LED），当由光幕定时和逻辑电路供电时，它们会发出不可见的红外光脉冲。
这些光脉冲被排序。
一个LED 接一个的通电，然后以特定频率对其进行调制或脉冲化。
接收单元设计为仅检测来自匹配的发射器单元的特定脉冲和频率。
为了满足对控制和可靠性的要求，安全光幕不断进行自我检查；如果自检发现任何故障，则光幕会立即将停止信号发送到机器控制系统。
然后将光幕锁定在安全状态，直到更换了有故障的组件并进行了适当的复位。
安全光幕还具有一组两个继电器，以提供冗余电路。
如果一个继电器发生故障，第二个继电器仍会提供停止信号。
在什么场合使用？光幕应用通常根据所需防护的类型进行分类。
光幕用于防护机器，例如机械和液压动力压力机，成型压力机，冲压，成型和自动装配机械。
通常选择安全装置以保护操作员的手指或手免受机器的夹伤。
如果存在由机器，机器人或其他设备定义的边界或边界，则可以选择边界防护型光幕。
用于保护手指与手的光幕与用于保护周边的光幕之间的主要区别是实际光束的间距。
一种用于保护手指的单元在每个横梁之间使用14mm的间距，而一个用于护手的单元则在横梁之间设置30mm的间距。
周边式光幕的光束间距为300mm至500mm。
如何选择合适的光幕系统？必须考虑几个要点，以进行正确的选择；其中一些因素包括：1、被检测或保护的物体或身体部位的大小将决定所需的光束间距分辨率；手指14毫米，手30毫米。
安全光幕原理说明和参数(精)

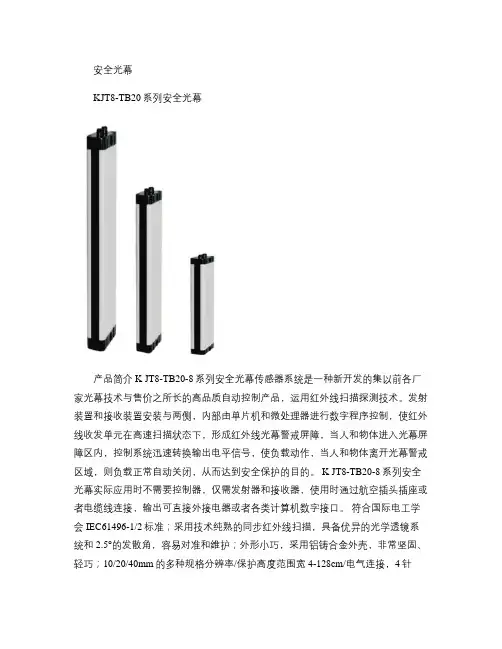

安全光幕KJT8-TB20系列安全光幕产品简介 K JT8-TB20-8系列安全光幕传感器系统是一种新开发的集以前各厂家光幕技术与售价之所长的高品质自动控制产品，运用红外线扫描探测技术。
发射装置和接收装置安装与两侧，内部由单片机和微处理器进行数字程序控制，使红外线收发单元在高速扫描状态下，形成红外线光幕警戒屏障，当人和物体进入光幕屏障区内，控制系统迅速转换输出电平信号，使负载动作，当人和物体离开光幕警戒区域，则负载正常自动关闭，从而达到安全保护的目的。
K JT8-TB20-8系列安全光幕实际应用时不需要控制器，仅需发射器和接收器，使用时通过航空插头插座或者电缆线连接，输出可直接外接电器或者各类计算机数字接口。
符合国际电工学会IEC61496-1/2标准；采用技术纯熟的同步红外线扫描，具备优异的光学透镜系统和2.5°的发散角，容易对准和维护；外形小巧，采用铝铸合金外壳，非常坚固、轻巧；10/20/40mm的多种规格分辨率/保护高度范围宽4-128cm/电气连接，4针M12接头；紧凑的尺寸，TB系列产品的横截面积仅为25×25mm；可定制分辨率和保护幅宽，以及其他各类接口和扩展功能。
型号定义公司代码产品名称TA:外型(横截面35×56mmTB:外型(横截面25×25mm10:光轴间距10mm20:光轴间距20mm40:光轴间距40mm8,6,48等;光轴数目特殊要求标注如:输出方式:NPN或PNP输出状态：K:常开 B：常闭默认方式：NPN常开输出TB安全光幕输出接收图发射器接收器12VDC负载注：当任何一个广州受到阻断时接收器的NPN三极管导通，输出白(黄线即输出低电平具备特点凯基特电气 105型号光轴数保护幅宽(cm16152423323140394847565564637271807988879695814122216302038244632624 078489441262082810361244166020762492TB1010mmTB2020mmTB4040mm安全光幕1、光轴间隔：指两个光点中心线间距离；2、分辨率的含义：指光幕可保护的物体的最小尺寸，其尺寸为光轴间隔加上一个透镜的宽度；3、最上可检测体：指在光点的中心遮挡位置，能使光幕输出信号的最小直径物体4、安全距离：安全距离是当人体向传感器的检测区域作垂直移动（通常情况下）根据下列公式计算公式： D=K×T+C术语解释：D:安全距离（mm）检测区域表面与机器的危险部分之间所需的最小距离K:操作者身体（手、手指等）的进入速度(mm/s, 通常以2000mm/s计算T:全部设备的反应时间（s） T =TM+TBTM:设备的最大停止时间（s）TB:TB 系列光幕的反应时间（s）C:由传感器最小检测物体尺寸计算出来的额外距离（mm） C =8×（d-14）d ：最小检测物体直径（按32mm）计安全光幕性能参数检测距离静态电流输出电流回差值光轴直径光源外壳结构输出形式残留电压抗光干扰温度影响绝缘电阻耐压抗震动抗冲击环境温度指示灯链接线长0.3-10m均可靠动作I＜100mAI＜300mA大于检测距离10%5mm红外发光二极管(950nm调制光外壳:铝合金端盖:ABS工程颜料支架：冷轧钢板检测距离DC三线式：＜1.5VDC环境光最大：10000Lx 白炽灯3000LX在-25℃到+70摄氏度范围内，对在+25摄氏度时的检测距离是在10%以下≥20MΩ M in(500VDC M e ga基准1500VAC 50/60Hz 一分钟抗震动:10-55Hz(周期每分钟复振幅1mm,X、YZ各方向2小时、抗冲击:500/S² (50GX、Y、Z、各方向3次工作时:-10to+50℃(未结冰状态下工作时:15to85%RH动作现实(红色LED发射器0.3+3m,接收器0.3+7米采用插件链接储存时:-30to+80℃(未结冰状态下链接方式电缆插件工作电压直流行:12VDC直流型:24VDC相应时间＜30ms角度误差 ±5℃以内(＞3米防护等级 IP64(IEC标准凯基特电气 106环境湿度。
安全光幕使用注意事项
安全光幕使用注意事项

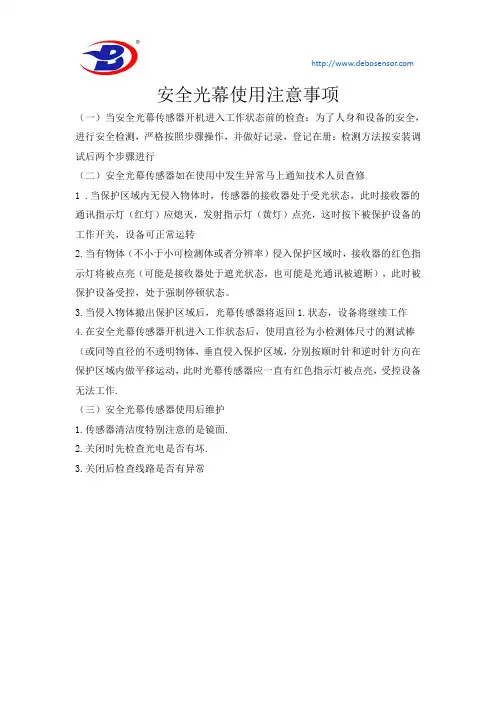

（一）当安全光幕传感器开机进入工作状态前的检查：为了人身和设备的安全，进行安全检测，严格按照步骤操作，并做好记录，登记在册：检测方法按安装调试后两个步骤进行
（二）安全光幕传感器如在使用中发生异常马上通知技术人员查修
1 .当保护区域内无侵入物体时，传感器的接收器处于受光状态，此时接收器的通讯指示灯（红灯）应熄灭，发射指示灯（黄灯）点亮，这时按下被保护设备的工作开关，设备可正常运转
2.当有物体（不小于小可检测体或者分辨率）侵入保护区域时，接收器的红色指示灯将被点亮（可能是接收器处于遮光状态，也可能是光通讯被遮断），此时被保护设备受控，处于强制停顿状态。
3.当侵入物体撤出保护区域后，光幕传感器将返回1.状态，设备将继续工作
4.在安全光幕传感器开机进入工作状态后，使用直径为小检测体尺寸的测试棒（或同等直径的不透明物体，垂直侵入保护区域，分别按顺时针和逆时针方向在保护区域内做平移运动，此时光幕传感器应一直有红色指示灯被点亮，受控设备无法工作.
（三）安全光幕传感器使用后维护
1.传感器清洁度特别注意的是镜面.
2.关闭时先检查光电是否有坏.
3.关闭后检查线路是否有异常
.。
安全光幕原理说明和参数
安全光幕原理说明和参数安全光幕是一种利用光电传感器和光源组成的设备，用于监测和保护人员或机器在特定区域内的安全。
它通过发射一束遮挡区域的光束，并使用光电传感器接收该光束，以检测是否有物体进入或穿越这个区域。
一旦有物体侵入，光束被中断或衰减，安全光幕会立即发送信号停止设备运行，以确保人员的安全。
安全光幕的工作原理如下：1.发射光束：安全光幕由一组发射器和接收器组成。
发射器会发射一束模拟光束，通常是红外光。
光束可以是连续的或被分成数个小区域。
2.接收光束：接收器安装在与发射器相对的位置，它用于接收光束。
接收器上安装了光电传感器，利用光电效应来检测光束是否被阻挡或衰减。
3.检测光束状态：光电传感器将接收到的光信号转换为电信号，并传送给控制器进行处理。
控制器会分析电信号的状态，以检测光束是否完整或部分被中断。
如果光束被中断或衰减，就意味着有物体进入了保护区域内。
4.发送信号：一旦控制器检测到光束被中断，它会立即发送一个信号，停止机器或设备的运行，以保护人员的安全。
信号可以是通过电气接点、以太网或其他通信接口发送给控制系统。
安全光幕的参数包括：1.检测距离：安全光幕的检测距离是指光束从发射器到接收器的最大距离。
检测距离通常根据特定应用的需求进行选择。
2.分辨率：分辨率是指光束被分为的小区域的数量。
较低的分辨率能够检测到较大的物体，而较高的分辨率可以检测到较小的物体。
分辨率的选择要根据实际应用中物体的大小进行合理选择。
3.响应时间：响应时间是指控制器从检测到光束中断到发送停止信号之间所需的时间。
较短的响应时间可以更快地停止机器或设备的运行，确保人员的安全。
4.精度：精度是安全光幕检测光束状态的准确性。
较高的精度能够更准确地检测到光束被中断的情况，减少误报和误警。
5.环境适应性：安全光幕通常需要在各种环境条件下运行，包括湿度、温度和噪声等因素。
因此，安全光幕应具备一定的环境适应性，以保证其稳定可靠的工作。
总之，安全光幕通过利用光电传感器和光源的原理，可以实时监测和保护人员或机器在特定区域内的安全。
安全光幕产品课件
问题1
光幕不工作或频繁误报。ห้องสมุดไป่ตู้
问题2
光幕反应迟钝或不灵敏。
问题3
光幕出现异常响声。
解决方案
检查电源是否正常，清理 光幕感应面，重新校准光
幕位置。
解决方案
清理感应面，检查是否有 遮挡物，更新软件或固件。
解决方案
检查连接线是否松动，更 换损坏部件，联系专业维
修人员。
06 安全光幕产品认证与质量 保证
质量保证体系
常规系列安全光幕产品还提供多种规 格和型号，以满足不同客户的需求和 场景应用。
定制系列介绍
01
02
03
04
定制系列安全光幕产品是根据 客户的具体需求和场景，量身
定制的一款产品。
该系列产品能够满足客户的特 殊需求，如特殊的尺寸、特殊 的探测距离、特殊的探测角度
等。
定制系列安全光幕产品采用先 进的技术和材料，确保产品的 性能和品质达到最佳状态。
常见问题解答
Q1
安全光幕的检测精度如何？
A1
安全光幕的检测精度通常在±1mm范围内，具体 精度取决于产品型号和规格。
Q2
安全光幕的响应时间有多快？
常见问题解答
A2
安全光幕的响应时间一般在几十毫秒到几百毫秒之间，具体时间 取决于产品型号和规格。
Q3
安全光幕的防护等级是多少？
A3
安全光幕的防护等级通常为IP67或更高，能够承受一定程度的粉尘 和水雾侵袭。
定制系列安全光幕产品的价格 相对较高，但能够为客户提供 个性化的服务和解决方案。
特殊系列介绍
特殊系列安全光幕产品是针对特殊应用场景和行业需求 而设计的一款产品。
特殊系列安全光幕产品适用于一些特殊行业和场景，如 化工、石油、矿山等。
安全光幕原理
安全光幕原理安全光幕是一种用于工业自动化领域的安全设备，它通过使用红外光束来创建一道看不见的光幕，用于监测和保护人员免受机器运行过程中可能发生的意外伤害。
安全光幕的原理是基于红外传感技术，通过测量光束的属性来检测是否有物体进入受保护区域，并及时触发相应的安全措施。
安全光幕的工作原理可以简单概括为两个阶段：发射和接收。
首先，发射器发出一束红外光束。
红外光是一种无形的电磁辐射，不会对人体产生任何伤害。
光束通常由红外发射器产生，它会产生一连串快速闪烁的红外光脉冲，形成光幕。
这个红外光幕可以是水平的或垂直的，根据具体的应用需求进行配置。
接下来，光束会被接收器捕捉。
接收器会持续接收光束，并通过红外传感器检测光束的强弱和其他属性。
当没有物体或人员进入光束所覆盖的区域时，接收器接收到的光束强度会处于一个稳定的状态。
然而，当有物体或人员进入光束所覆盖的区域时，光束会在物体上产生反射或散射。
这会导致接收器接收到的光束强度发生变化。
接收器内部的红外传感器能够感知到这种变化，并将其转化为电信号。
接收器会将产生的电信号发送给控制器。
控制器会分析电信号的属性，并根据预设的安全参数进行判定。
如果物体或人员进入了受保护区域，控制器将立即触发紧急停止功能，停止与光幕相关的设备的运行，以防止潜在的危险和伤害发生。
安全光幕的精度和灵敏度是非常高的。
红外传感器能够精确地感知光束的强度变化，即使是微小的变化也能被捕捉到。
这使得安全光幕能够在恶劣的工作环境中可靠地工作，如湿润、尘土飞扬或需要高速运动的场景。
安全光幕的应用十分广泛。
它常用于自动化生产线、机器人操作、包装行业、材料搬运等领域，以保护操作人员免受机器或设备运行过程中的伤害。
与传统的物理防护设备相比，安全光幕无需实体障碍物，可实现更大范围的保护，并提供更高的安全性和灵活性。
然而，安全光幕也有其局限性。
在某些特殊情况下，例如极度强光的环境或部分不透明的物体，光束可能会被干扰或阻挡，导致光幕无法正常工作。
安全光幕的安装常识(SFT型)
安全光幕（SFT型光电）的安装常识与技巧
一、安全光幕在安装中首先应由注意的是检查安全光幕是否牢固的固定在需装备的设备上，连
接信号线是否已经锁紧。
SFT型光电要求传感器的位置安装在工作台的前端，支架固定座通常安装在模口位置，如图：
二、光幕传感器的发射器和接收器是否在一平面内，且以发射器和接收器为边界的保护区域应
为该平面内的一个矩形。
调整悬臂摆动位置，可以调整附加距离。
附加距离计算如下：
由此可见用户应尽量选择检测精度高的SFT型光幕
三、检查安全光幕的发射器和接收器，是否和各自的电缆准确的装配到位，以及电缆的接线端
是否与电源和控制单元准确、牢固的连接给安全光幕传感器接通电源。
光电的线缆应选择耐油抗拉的型号，线径外径应不小于5.5mm，过细的线缆易发生开裂、短路等危险。
四、外挂箱应安装在机床的侧面，使操作面板朝向正面。
外挂箱（W控制器）应选用带有自检
功能的，并且保证操作者没1一个月进行手动检测1次。
五、光电的调试，使用内六角调整光电位置，观察受光器数码管的指示。
SFT型光幕具备对光强度指示功能，当选择角度对正时，数码管会显示5，偏离时显示1方便安装。
安装时应尽量保证显示值为≥3，避免长期使用，因震动或灰尘影响。
六、最后进行通电，整体调试，使机床连续工作，使用不透明物体遮挡光幕，观察是否能停止。
安全光幕使用说明
安全光幕使用说明
接线如下图：
发射器一端黄色线不接，接收器一端绿色线与0V的蓝色线短接。
OS1、OS2为2个常闭输出端，所以当光幕被遮挡时OS1、OS2输出为0V。
调试：
1.安装前先在现场或实验室，静态、近距离地调试一遍，在0.5米的情况下，显示的光强显示应大于等于“8”
2.若光栅是垂直安装的，则应保证水平高度一致，通电后，光栅的显示单元，会先点亮所有显示，然后再进入正常工作显示。
3.调整发射单元角度及倾角，再调整接收单元，如有必要，可循环调整直至接收单元显示的接收强度达到最大。
4.试棒测试
凡安全装置安装完毕或每次检修完毕后，均须应用试棒作最终测试，取一根与安全装置分辨率尺寸相同的试棒，在靠近光栅发射器、光栅接收器及二者中间，将试棒自上而下和自下而上移动三次，此时光栅接收器的数码管应依次显示被遮光电管的序号（小于等于8光点），或被遮光电管的印板序号（大于8光点）。
状态灯应一直显示红色不能显示一次绿灯，若有异常情况，应请专业人员进行检修。
故障处理：
如果发射单元或接收单元显示报警，可按下表处理：SSGS20安全光栅故障及处理(发射单元)
SSGS20安全光栅故障及处理 (接收单元)
安装支架简图：。
安全光幕
-保护高度260~1360mm手指保护，350~2095mm手掌保护
>XUSLP单光束或多光束系统用于身体保护
-尺寸52X55mm
-检测距离，0.8~70m手指保护
-保护高度300，400，500和600mm
纤细型
>XUSLM多光束系统用于手指和手掌保护
简介
安全光幕的工作原理与特点
具备特点
安装调试操作方法TB系列安全光幕传来自器在工作状态下安全检查
产品介绍：
简介
安全光幕的工作原理与特点
具备特点
安装调试操作方法
TB系列安全光幕传感器在工作状态下
安全检查
产品介绍：
展开
编辑本段简介
安全光幕由投光器和受光器两部分组成。投光器发射出调制的红外光，由受光器接收，形成了一个保护网，当是有物体进入保护网，当从中有光线被物体挡住，通过内部控制线路，受光器电路马上作出反应，即在输出部分输出一个信号用于机床如冲床，压力机等紧急刹车。光幕有着非常广泛的应用，比如在需要不断送取料的冲压设备上，如果安装接触式安全防护门，则需要操作人员频繁地开关防护门，这样不但增加了操作人员的工作量，而且降低了生产效率。在这种情况下，采用光栅和光幕就是最佳的选择。在操作人员送取料时，只要有身体的任何一部分遮断光线，就会导致机器进入安全状态而不会给操作人员带来伤害。
-检测距离8m
-保护高度到1200mm
优势
安全光幕具有完备的产品系列;其LED指示功能辅助光幕发射器和接收器的对齐，简化了安装;配套的PAD辅助设计软件，简化了系统设置
安全光幕保护人员免受伤害，在机器运行时大大方便了装卸物料，也简化了机器的调整和维护
安全光幕全系列商安全操作及保养规程
安全光幕全系列商安全操作及保养规程安全光幕是一种重要的安全保险措施，使用广泛，主要用于避免机械设备的危险操作，保护工人的身体安全。
为了确保安全光幕的有效性和长期稳定性，需要进行安全操作和规范保养。
一、安全操作规程1.安装和调试（1）安装前应检查设备整体是否完好无损，以及有无明显外力作用下的扭曲或变形。
（2）若设备需要固定装置，则需使用合适的固定件进行安装，应确保固定牢固、位置正确。
（3）调试时应先连接电源，检查电源电压是否稳定，然后对设备进行测试，确保光幕能够正常工作。
（4）光幕安装位置应从潜在的危险源之侧进行布设。
（5）在安装的过程中，应采取机械或人力保护措施，防止光幕损坏，同时也涉及到人的安全问题。
2.贴近和交互（1）不允许接近或穿越光幕；（2）不允许跨越光幕底部。
（3）不向光幕注射任何液体或气体。
（4）不使用硬物或尖锐器物接触光幕。
3.操作和维护（1）设备操作前应对设备进行检查测试，并且测试结果应该记录。
（2）工作人员边操作边观察光幕状态，如果发现光幕未正常运行，应立即停机，并进行排查。
（3）定期对设备进行维护保养，并记录维护保养结果。
（4）设备的电源应每天关闭，清洁设备表面灰尘和污垢应使用软布，不得使用含氯、含酸、碱性产品、有机溶剂、酸碱液等对设备进行清洁。
二、保养规程1.保养周期（1）日常保养：设备操作前和后每日检查光幕系统是否正常工作。
（2）定期保养：每半年对设备进行一次检修。
2.保养内容（1）定期检查设备电源连接器是否紧固，是否正常使用；（2）检查光罩、光柱或支架是否损坏，更换损坏部分；（3）检查设备的接口是否正常，清洁接口；（4）检查光幕光束是否正常，放置灰尘或烟雾存在则清除。
（5）检查光幕是否与其他设备发生干扰，如发生干扰，则重新调整位置。
3.特别提示（1）保养时，务必采取相关保护措施，避免发生人员误伤或设备出现故障。
（2）部分错误可能导致误报或漏检，需要设备操作员多次测试，确保误报率降到最低。
安全光幕的原理和应用
安全光幕的原理和应用1. 什么是安全光幕安全光幕(Safety Light Curtain)，又称为防护光幕或光栅，是一种通过红外线光线阵列来检测和保护人员和设备安全的设备。
它被广泛应用于工业生产线中，用于监测和防止人员和物体进入危险区域，以避免发生潜在的伤害和事故。
2. 安全光幕的工作原理安全光幕通过发射和接收光线来实现其工作。
它通常由发射器和接收器组成，发射器会连续发射红外线光束，而接收器则用于接收并检测这些光束。
当有物体进入安全光幕的监测范围内时，光束会被物体遮挡，接收器将无法接收到完整的光束信号。
安全光幕会立即检测到这一变化，并发出警报信号或触发紧急停机装置。
这种监测方式类似于人眼的视觉，在光束被遮挡时能够快速反应。
3. 安全光幕的应用3.1 工业制造在工业制造环境中，安全光幕被广泛应用于防护机器人、压力机、注塑机、激光切割机等危险设备周围。
它可以监测工作区域内的人员和物体，一旦有人员或物体不慎进入危险区域，安全光幕会立即触发停机装置，以防止事故的发生。
3.2 物流仓储在物流仓储行业中，安全光幕常常用于货物装卸区域的安全保护。
它可以监测货物进出的通道，一旦检测到有人员或物体在通道内，会立即触发警报系统，以提醒工作人员注意安全。
同时，安全光幕也可以确保装卸过程中不会夹到人员手部或其他物体，保障工作安全。
3.3 机场与铁路站点在机场和铁路站点，安全光幕也被广泛应用于乘客的安全管理。
它可以用于监测乘客进出安全通道，一旦有人员或物体进入禁止区域，安全光幕会立即触发报警系统，以确保安全秩序和防范恶意行为的发生。
3.4 其他领域的应用除了上述应用领域外，安全光幕还可以在许多其他领域发挥作用。
例如，它可以用于自动售货机、自动门、自动扶梯等场所的安全保护，以防止意外事故的发生。
4. 安全光幕的优点•高度灵敏：安全光幕能够快速检测到光束被遮挡的情况，能够及时触发报警或停机装置，减小事故的发生概率。
•无接触检测：安全光幕是通过红外线进行检测，无需接触被监测物体，不会对工作过程产生影响。
