冲床装置专用安全光幕
冲床装置专用安全光幕(正式版)
文件编号：TP-AR-L5692In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________冲床装置专用安全光幕(正式版)冲床装置专用安全光幕(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
危险机械有很多，冲床、剪切机、折弯机、大型机械等等，这些危险机械都需要安全光栅，然而，并不是所有的机械都是用一样的冲床保护器，不同的危险机械，对于安全光栅的要求是不同的，下面，就具体说说一般的冲床保护器的要求。
1.防震安全光栅有些大型冲压机械震动力强这些大家都知道，那么选用的安全光幕就不能使用一般的，选用好一点防震功能好一点的安全光幕更加合适!要不，如果我们选购的安全光栅没有防震功能，那么，我们的安全光栅是很容易损坏的。
2.防水防油冲床保护器有的机械可能会是多水多油的，这时候，如果有安装安全光栅的时候，我们就需要防水防油的冲床保护器，如果，在多水多油的运行环境中，我们的安全光幕没有防水功能的话，是很容易因为短路而无法正常运行的。
3.防尘安全光幕灰尘较大和化学物质很多的厂房机械上是不能使用安全光幕的，因为安全光幕的镜面和外表容易产生腐蚀，所以不能使用!如果是多尘的工作环境的话，我们就需要用到防尘的冲床保护器。
冲压设备的安全装置
冲压设备的安全装置冲压设备是一种广泛应用于工业生产中的设备，具有高效、高速、高精度的特点。
然而，由于其高速运行的特点，冲压设备也存在一定的安全风险。
为了确保操作人员和设备的安全，冲压设备需要配备一系列安全装置。
本文将介绍几种常见的冲压设备安全装置，包括防护罩、安全光幕、急停按钮、紧急制动装置等。
1. 防护罩防护罩是冲压设备最常见的安全装置之一。
它能够将设备的危险区域与操作人员隔离开来，防止意外发生。
防护罩通常由坚固的金属材料制成，具有一定的防护能力。
在操作冲压设备时，操作人员必须将防护罩关闭，并且配备防护开关，只有当防护罩关闭到位时，设备才能正常运行。
2. 安全光幕安全光幕是一种利用红外光线进行触发的安全装置。
安全光幕通常由发射器和接收器组成，发射器发射出一束红外光线，接收器接收到红外光线后，如果被挡住，就会触发设备停机。
安全光幕通常用于对设备周围的危险区域进行安全防护，比如冲床的冲压区域。
3. 急停按钮急停按钮是一种紧急制动装置，用于在紧急情况下立即停止冲压设备。
急停按钮通常位于操作面板上，操作人员只需按下按钮，设备即可立即停止运行。
急停按钮的位置应设置在操作人员容易触及的地方，并且在操作面板上标有醒目的标识。
4. 紧急制动装置紧急制动装置是一种在紧急情况下能够迅速制动设备的装置。
这种装置通常采用机械制动原理，通过刹车盘或刹车阻尼器将设备迅速制动到停止状态。
紧急制动装置通常与急停按钮联动，当急停按钮按下时，紧急制动装置会立即生效，确保设备停止运行。
5. 安全扳手安全扳手是一种专门用来解决设备堵塞的安全装置。
当冲压设备出现堵塞时，操作人员可以使用安全扳手来清理堵塞物，而不必接触设备的运动部件。
安全扳手通常具有防护罩的功能，能够保护操作人员的手部安全。
总之，冲压设备的安全装置是确保操作人员和设备安全的重要保障。
除了上述介绍的几种安全装置外，还有许多其他类型的安全装置，如安全传感器、安全控制器等。
在选择和使用冲压设备的安全装置时，需要根据具体情况进行综合考虑，并确保其符合相关安全标准和要求。
冲压机械安全防护装置
冲压机械安全防护装置冲压机械是一种用于加工金属材料的重要设备，它在工业生产中广泛应用于制造汽车零部件、家电产品、航空航天部件等领域。
然而，由于冲压机械的高速运转和大功率输出，操作时存在一定的安全风险。
因此，必须在冲压机械上安装合适的安全防护装置，以确保操作人员的人身安全。
冲压机械的安全防护装置主要有以下几个方面：1. 机械围栏：机械围栏是冲压机械的一道屏障，用于将运行中的冲压机械与操作人员隔离开来。
机械围栏应具备足够的强度和刚性，以防止因机械碰撞或外力冲击而破碎。
围栏上应设有适当的出入口，并设置锁闭装置，操作人员进入冲压机械工作区域时必须先解锁。
2. 光幕保护装置：光幕保护装置是一种利用红外传感器和控制电路实现的非接触式安全防护装置。
光幕保护装置安装在冲压机械的工作区域周围，通过发射和接收红外光束来监测工作区域的物体是否进入禁止区域。
一旦有物体侵入禁止区域，光幕保护装置会立即切断冲压机械的电源，停止其运行，以确保操作人员的安全。
3. 双手按钮装置：双手按钮装置是冲压机械的一种常见安全装置，用于控制机械的启停。
双手按钮装置通常由两个按钮组成，每个按钮分别安装在操作人员的两侧。
在操作过程中，操作人员必须同时按下两个按钮，才能启动冲压机械的运行。
一旦操作人员松开其中任何一个按钮，冲压机械将立即停止运行，以避免意外伤害。
4. 加力保护装置：加力保护装置主要应用于液压冲压机械中。
它通过安装在液压缸上的传感器来监测液压冲压机械的压力变化，当压力超出设定范围时，加力保护装置会自动切断冲压机械的电源，停止其运行，避免因压力过高导致设备故障或事故发生。
5. 安全警示标志：在冲压机械周围应设置明显的安全警示标志，以提醒操作人员注意安全。
安全警示标志可以包括有关冲压机械的危险提示、操作规程、紧急情况处理等内容，帮助操作人员正确了解和操作冲压机械，提高安全防护意识。
在保证冲压机械运行效率的同时，安全防护装置是保护操作人员免受伤害的重要手段。
安全光幕
光幕的一边等间距安装有多个红外发射管，另一边相应的有 相同数量同样排列的红外接收管，每一个红外发射管都对应 有一个相应的红外接收管，且安装在同一条直线上。当同一 条直线上的红外发射管、红外接收管之间没有障碍物时，红 外发射管发出的调制信号（光信号）能顺利到达红外接收管。 红外接收管接收到调制信号后，相应的内部电路输出低电平， 而在有障碍物的情况下，红外发射管发出的调制信号（光信 号）不能顺利到达红外接收管，这时该红外接收管接收不到 调制信号，相应的内部电路输出为高电平。当光幕中没有物 体通过时，所有红外发射管发出的调制信号（光信号）都能 顺利到达另一侧的相应红外接收管，从而使内部电路全部输 出低电平。这样，通过对内部电路状态进行分析就可以检测 到物体存在与否的信息。
安 全 光 幕
安全光幕也就是光电安全保护装置（也称安全 保护器、冲床保护器、红外线安全保护装置 等）. 在现代化工厂里，人与机器协同工作， 在一些具有潜在危险的机械设备上，如冲压机 械、剪切设备、金属切削设备、自动化装配线、 自动化焊接线、机械传送搬运设备、危险区域 （有毒、高压、高温等），容易造成作业人员 的人身伤害。
使用光栅和光幕时，对安装有一定的要求， 不允许出现人员能够绕过光栅和光幕而进入 到危险区域的情况，也不允许在光栅和光幕 附近有反射光线的表面，使接收器能够接收 到反射过来的光线而无法输出安全开关信号。 另外，对光栅和光幕的使用环境也有一定的 要求，如果环境中粉尘太大，会影响到光线 的最常见的光幕？
电梯~~ 试解释电梯的光幕工作原理
It's over
光幕有着非常广泛的应用，比如在需 要不断送取料的冲压设备上，如果安 装接触式安全防护门，则需要操作人 员频繁地开关防护门，这样不但增加 了操作人员的工作量，而且降低了生 产效率。在这种情况下，采用光栅和 光幕就是最佳的选择。在操作人员送 取料时，只要有身体的任何一部分遮 断光线，就会导致机器进入安全状态 而不会给操作人员带来伤害。
冲压作业的安全防护装置
冲压作业的安全防护装置形式较多，按结构分为机械式、按钮式、光电式、感应式等。
这⾥重点介绍光电式保护装置。
光电保护器是⽬前保护冲压机械操作者⼈⾝安全的⼀种最有效的安全保护装置，它⽐防护栅栏、机械拉⼿、机械拨⼿等保护装置的保护效果更好，避免在⽣产过程中因操作不当或机器出现故障⽽导致安全事故的发⽣。
适⽤于普通冲床（本公司配有整套改装装置，可使普通冲床更安全运⾏。
）、⾼性能冲床、机械压⼒机、液压式压⼒机、压膜机、剪板机、⼯业机械⼿、包装设备及其他⾃动化设备,也可⽤于多⾯区域保护或防盗。
⼀、光电保护器的组成 光电保护器⼀般分为对射式和反射式两种类型。
对射式光电保护器是指发光单元、受光单元分别在发光器、受光器内，发光单元发出的光直射到受光单元，从⽽形成保护光幕的光电保护装置。
对射式光电保护器由控制器、发光器、受光器及发光传输线和受光传输线五部分组成。
反射式光电保护器是指发光单元、受光单元都在同⼀传感器内，发光单元发出的光通过反射器反射回受光单元，从⽽形成保护光幕的光电保护装置。
发光器及反射器两部分之间形成安全保护屏。
每当在安全保护屏受⼲扰或设备⼯作不正常时，发光器都发射信号，传送给压⼒机控制系统以防⽌可能发⽣的危险运动，停⽌锤头下⾏的危险。
反射式光电保护器由控制器、传感器、反射器、传输线四部分组成。
⼆．功能要点： 本仪器具有⾃检功能，发送器出现错误信信息时，压机⼯作状态不受影响。
光电安全保护光波作⽤区间，即有效敏感区，可通过下式进⾏计算： S=v′t（秒）=安全保护区（毫⽶） S为有效敏感区 V 为滑块滑⾏速度 T为滑块停⽌时间（百万分之⼀秒） 这样由液压系统响应，可直接控制其有效敏感区。
⽆论怎样，Rexroth⾼速响应阀和伺服回路可使光电保护光波尽可能地出现在模具空间内。
这样为操作⼯⼈提供了⾮常安全的⼯作环境。
在许多情况下为提⾼⽣产率也采⽤光电开关，当操作⼯⼈从光电安全保护光波作⽤区间内抽回⼿，模具中放好⼯件时即产⽣信号起动压⼒机⼯作，不再⽤脚踏板及⼿动开关。

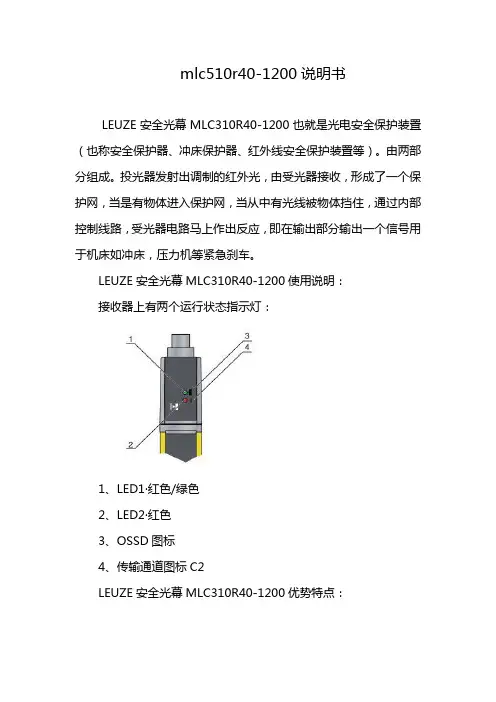

mlc510r40-1200说明书
mlc510r40-1200说明书LEUZE安全光幕MLC310R40-1200也就是光电安全保护装置（也称安全保护器、冲床保护器、红外线安全保护装置等）。
由两部分组成。
投光器发射出调制的红外光，由受光器接收，形成了一个保护网，当是有物体进入保护网，当从中有光线被物体挡住，通过内部控制线路，受光器电路马上作出反应，即在输出部分输出一个信号用于机床如冲床，压力机等紧急刹车。
LEUZE安全光幕MLC310R40-1200使用说明：接收器上有两个运行状态指示灯：1、LED1·红色/绿色2、LED2·红色3、OSSD图标4、传输通道图标C2LEUZE安全光幕MLC310R40-1200优势特点：1、采用技术成熟的同步红外线扫描，优异的光学性能和2.5°的发散角，容易对准和维护2、外形小巧，采用铝铸合金外壳，非常坚固，轻巧3、20/40mm的多种规格分辨率4、保护高度范围宽4-128cm5、电气连接.4针M12接头6、紧凑的尺寸，横截面积仅为25×25mmLEUZE安全光幕MLC310R40-1200规格参数：基础数据：系列MLC 300设备类型接收器包含2 件BT-NC滑块应用手部保护, 出入口保护, 危险区保护功能：功能包基本型功能自动启动/重启, 传输通道切换特性参数：SIL1, IEC 61508SILCL1, IEC/EN 62061性能等级(PL)c, EN ISO 13849-1PFHD5.06E-08 每小时使用寿命20 年, EN ISO 13849-1保护区数据：分辨率40 mm保护区高度1,200 mmLEUZE安全光幕MLC310R40-1200采购订货认准“上海维特锐”，公司供应 LEUZE全系列传感器产品，工厂直供，种类齐全，价格公道，货源品质更安全放心，货期靠谱，确保您交货无忧！。
安全光幕产品课件
问题1
光幕不工作或频繁误报。ห้องสมุดไป่ตู้
问题2
光幕反应迟钝或不灵敏。
问题3
光幕出现异常响声。
解决方案
检查电源是否正常，清理 光幕感应面，重新校准光
幕位置。
解决方案
清理感应面，检查是否有 遮挡物，更新软件或固件。
解决方案
检查连接线是否松动，更 换损坏部件，联系专业维
修人员。
06 安全光幕产品认证与质量 保证
质量保证体系
常规系列安全光幕产品还提供多种规 格和型号，以满足不同客户的需求和 场景应用。
定制系列介绍
01
02
03
04
定制系列安全光幕产品是根据 客户的具体需求和场景，量身
定制的一款产品。
该系列产品能够满足客户的特 殊需求，如特殊的尺寸、特殊 的探测距离、特殊的探测角度
等。
定制系列安全光幕产品采用先 进的技术和材料，确保产品的 性能和品质达到最佳状态。
常见问题解答
Q1
安全光幕的检测精度如何？
A1
安全光幕的检测精度通常在±1mm范围内，具体 精度取决于产品型号和规格。
Q2
安全光幕的响应时间有多快？
常见问题解答
A2
安全光幕的响应时间一般在几十毫秒到几百毫秒之间，具体时间 取决于产品型号和规格。
Q3
安全光幕的防护等级是多少？
A3
安全光幕的防护等级通常为IP67或更高，能够承受一定程度的粉尘 和水雾侵袭。
定制系列安全光幕产品的价格 相对较高，但能够为客户提供 个性化的服务和解决方案。
特殊系列介绍
特殊系列安全光幕产品是针对特殊应用场景和行业需求 而设计的一款产品。
特殊系列安全光幕产品适用于一些特殊行业和场景，如 化工、石油、矿山等。
冲压设备的防护装置范本
冲压设备的防护装置范本1. 安全门：冲压设备应配备安全门，用于限制人员进入危险区域。
安全门应具备以下特点：- 防护门必须能够完全关闭，并能自动上锁。
- 安全门开启后，设备应停止运行并发出警示信号。
- 安全门应具备防止误开启的装置，如双重门锁或安全开关。
- 安全门应有透明的观察窗，方便操作人员观察内部情况。
2. 光幕：冲压设备边缘部位应配备光幕，用于检测人员接近并阻止设备运行。
光幕的要求如下：- 光幕应能识别人员进入危险区域，并及时发出停机指令。
- 光幕应能感知到各个方向的入侵，并能够可靠地发出信号。
- 光幕应安装在合适的高度，以确保能够及时检测到低位置的人员。
- 光幕的检测范围应覆盖整个设备的危险区域，且不能有盲区。
3. 报警系统：冲压设备应配备报警系统，用于提醒操作人员及时采取措施。
报警系统的要求如下：- 报警系统应能够监测设备的运行状态，并能及时发出警报。
- 报警系统应配备可见和可听的报警设备，以便于人员能够立即发现并及时采取行动。
- 报警系统应具备触发机制，能够在设备发生故障或违规操作时立即启动报警。
4. 急停按钮：冲压设备应设置急停按钮，用于紧急情况下快速切断设备的电源。
急停按钮的要求如下：- 急停按钮应便于操作人员使用，位置应明显且易于触发。
- 急停按钮按下后，设备应停止运行，并且无法通过其他操作恢复运行。
- 急停按钮应具备明显的外观标识，以便于紧急情况下快速找到并操作。
5. 安全围栏：冲压设备的周围应设置安全围栏，用于限制人员进入危险区域。
安全围栏的要求如下：- 安全围栏应具备足够的高度和强度，能够有效防止人员进入危险区域。
- 安全围栏应设置合适的出入口，便于操作人员进入和离开设备。
- 安全围栏应具备防止误开启的装置，如双重门锁或安全开关。
- 安全围栏应配备警示标识，以提醒人员不得靠近或进入危险区域。
6. 安全标识：冲压设备应设置合适的安全标识，用于提醒操作人员注意安全。
安全标识的要求如下：- 安全标识应包括设备的危险部位、禁止行为、紧急措施等内容。
冲床装置专用安全光幕
冲床装置专用安全光幕随着社会的快速发展，机械加工设备的使用越来越广泛。
冲床作为一种常用的加工设备，在工业生产中扮演着非常重要的角色。
但由于操作不当或设备的故障，冲床在使用过程中会造成很大的伤害或损失。
为了确保使用者的安全和设备的正常运转，冲床装置专用安全光幕被广泛地应用于冲床设备中。
安全光幕的作用安全光幕通常被用于冲床设备的安全保护。
它是由一组发射器和接收器组成的，通过红外线在发射器和接收器之间形成一道薄膜，用于检测并保护人们的安全。
当操作人员不慎挡住光射线时，安全光幕能够及时地感测到，并立刻停止机器设备的运行，保护人员不受到任何伤害。
安全光幕的使用范围安全光幕主要适用于冲床设备上的自动化生产线。
对冲床设备制作过程中高速旋转运动影响危险大的轴、杆、锤头、刀具等部件，需要配置安全光幕。
同时，对于普通的冲床设备，也应该考虑在必要的部位配置安全光幕。
安全光幕的种类目前市面上主流的安全光幕种类有两种：单光束安全光幕及双光束安全光幕。
单光束安全光幕单光束安全光幕是安全光幕技术的最早期代之一。
它由一根发射端和一根接收端组成，发射端向接收端发射红外光束，在一定范围内对运动物体进行不间断的感测与监控。
在使用中，由于光束的粗细和发射端和接收端的距离等因素的影响，会出现误打误撞的情况，从而影响了使用效果。
为了解决这一问题，后来出现了双光束安全光幕。
双光束安全光幕双光束安全光幕不同于单光束安全光幕的是，它采用了两根红外发射器，两根对应的红外接收器，并且每个接收器的接收距离都非常短，这样可以排除误判的情况。
如果在使用过程中，某一组光幕中任何一根发射器或接收器与其对应的光束发生偏差或损坏，双光束安全光幕就会停止正常的工作，停止设备运行，确保了操作人员和设备的安全。
安全光幕的安装方法安装安全光幕需要注意以下几个方面：安全距离安全光幕的遮挡距离有许多的标准和规范。
操作人员需要按照具体的操作条件和使用规范选择安全距离。
如果难以判断或没有明确的使用规范，可以根据设备的最高运转速度及装置的动力和冲击力等因素进行大致的计算。
冲压机械安全防护装置
冲压机械安全防护装置冲压机械是一种常用的金属成形机械，用于加工金属材料。
由于冲压机械在操作过程中存在一定的安全隐患，因此需要安装相应的安全防护装置来保护操作人员的人身安全和设备的正常运行。
本文将详细介绍冲压机械常见的安全防护装置。
1. 隔离罩隔离罩是冲压机械最常见的安全防护装置之一。
它通过围住冲压区域，阻挡机械运行过程中产生的杂物和碎片飞出，减少了操作人员的受伤风险。
隔离罩可以根据具体情况设计成开合式或者移动式，方便操作人员对机器进行维修和保养。
2. 光幕安全装置光幕安全装置是一种利用红外线或激光束在机械运行区域形成安全光幕，当操作人员手部或身体靠近光幕时，机械即停止运行并发出警报。
光幕安全装置可以实现快速停机，有效避免了在设备运行中操作人员接触到旋转或下压部件的危险。
3. 双手控制装置双手控制装置也是冲压机械中常见的安全防护装置。
它要求操作人员使用两只手同时按下按键或者拉动把手才能启动冲压机械，从而有效避免了单手操作或误操作引起的意外伤害。
当一只手离开按键或把手时，冲压机械立即停止运行，确保操作人员的人身安全。
4. 安全指示灯安全指示灯是冲压机械常见的安全防护装置之一，它通过灯光信号指示机械的运行状态，如开始、停止、故障等。
通过安装安全指示灯，操作人员可以清楚地了解机械的运行状态，并采取相应的安全措施，避免发生意外事故。
5. 刀具保护装置在冲压机械的切割区域，使用刀具保护装置可以有效地防止操作人员接触到旋转刀具，避免发生切割伤害。
刀具保护装置一般使用绝缘材料进行包覆，确保切割区域与操作人员之间的安全距离，并在切割区域添加吸尘装置，及时清理切割产生的粉尘和碎屑。
6. 压力释放装置冲压机械在操作过程中存在一定的压力，而当操作人员需要接触机械的压力部件时，使用压力释放装置可以迅速释放压力，避免发生夹损事故。
压力释放装置可以是手动操作的，也可以是自动感应的，根据具体情况选取合适的装置。
7. 声光报警装置声光报警装置是冲压机械中常见的安全防护装置之一。
冲压机床的安全防护
冲压机床的安全防护冲压机床是用于对金属板材进行冲压加工的机床，其具有高速运行、大功率驱动和高压冲击等特点。
在使用冲压机床时，由于其特殊的工作原理和操作方式，需要加强安全防护措施，以确保工作人员的人身安全和设备的正常运行。
下面将介绍冲压机床的安全防护措施。
首先，冲压机床应该设置合理的防护装置。
常见的防护装置包括防护罩、安全门、光幕等。
防护罩可以有效地防止工件飞溅和切削物飞散，避免对工作人员造成伤害。
安全门可以限制机床运行时的人员进入，防止发生意外。
光幕是通过红外光束感应人体或物体的接近来实现区域保护的，可以在人员接近机床时及时停机，避免意外事件的发生。
其次，冲压机床应该进行合理的固定和支撑。
机床在运行过程中会产生很大的振动和冲击力，为了保证机床的稳定性和操作的安全性，应该将机床固定在稳固的基础上，并采用适当的支撑和减振措施，降低振动和冲击对机床和周围环境的影响。
再次，冲压机床应该进行定期的维护和检查。
机床的各个部件和传动装置需要定期检查和维护，以确保其正常运行和安全性。
特别是对于涉及到安全的零件和装置，如制动装置、压力传感器等，应该加强检查和维护，确保其工作正常。
另外，冲压机床的操作人员需要接受必要的培训和指导。
操作人员应该熟悉机床的操作规程和安全操作规范，了解机床的工作原理和安全风险，掌握正确的操作方法和应急措施，提高安全意识和应对能力。
此外，冲压机床应该使用合适的工具和设备。
操作人员在进行冲压加工时应使用符合要求的工具和设备，避免使用损坏或不合适的工具，以免引发意外事故。
最后，机床操作区域应设置合理的警示标志和安全标识。
在冲压机床周围应设置明显的警示标志，提醒人员注意安全，并标示出机床操作区域和安全通道，避免人员闯入危险区域。
综上所述，冲压机床的安全防护是确保工作人员和设备安全的重要措施。
通过合理设置防护装置、固定和支撑机床、定期维护和检查、培训操作人员、使用合适的工具和设备以及设置警示标志和安全标识等措施，可以有效保障冲压机床的安全性，提高工作效率和生产质量。
安全光幕 安全光栅 冲床保护器原理及选型说明
二、型号选择
检测方式
对射式 20mm 间距
对射式 40mm 间距
型号
GM20-4 GM20-6 GM20-8 GM20-10 GM20-12 GM20-16 GM20-20 GM20-24 GM20-28 GM20-32 GM40-4 GM40-6 GM40-8 GM40-10 GM40-12 GM40-16 GM40-20 GM40-24 GM40-28 GM40-32
最小可检 测物体
不透明体 φ30mm
不透明体 φ50mm
三、技术参数
电源电压 响应时间 输出方式 输出电流 防护等级
结构 温度 湿度 抗光性 抗振动 抗冲击
DC12-24V，继电器触点输出：10-48VDC/VAC 30ms 以下 NPN、PNP 100mA IP65
外壳：铝合金 端盖：ABS 35-85RH
太阳光：10000Lx，白织灯：3000 Lx 频率：10-55Hz，振幅：1.5mm，在 X、Y、Z 各方向2小时
加速度300m/s，X、Y、Z 各方向3次
规格
光轴距20 mm，4光轴 光轴距20 mm，6光轴 光轴距20 mm，8光轴 光轴距20 mm，10光轴 光轴距20 mm，12光轴 光轴距20 mm，16光轴 光轴距20 mm，20光轴 光轴距20 mm，24光轴 光轴距20 mm，28光轴 光轴距20 mm，32光轴 光轴距40 mm，4光轴 光轴距40 mm，6光轴 光轴距40 mm，8光轴 光轴距40 mm，10光轴 光轴距40 mm，12光轴 光轴距40 mm，16光轴 光轴距40 mm，20光轴 光轴距40 mm，24光轴 光轴距40 mm，28光轴 光轴距40 mm，32光轴
检测距离
≤3.5m
冲床机安全操作规程
冲床机安全操作规程一、引言冲床机是一种常见的金属加工设备，广泛应用于金属制造行业。
为了保障操作人员的安全，提高工作效率，减少事故发生的可能性，制定本安全操作规程。
二、适用范围本规程适用于所有使用冲床机的操作人员，包括操作、维护和保养。
三、安全设备1. 冲床机应配备以下安全设备：- 急停按钮：紧急情况下，按下按钮可立即停止冲床机的运行。
- 光幕保护装置：当有人员靠近冲床机时，光幕会自动感应并停止冲床机运行。
- 安全防护罩：覆盖冲床机的危险部位，防止操作人员接触到运动部件。
- 脚踏开关：操作人员需要同时使用双脚踩下开关才能启动冲床机。
- 安全警示标识：在冲床机周围设置明显的警示标识，提醒人员注意安全。
2. 操作人员在使用冲床机前，要检查上述安全设备是否完好，并确保其正常工作。
四、操作规程1. 操作人员必须穿戴好个人防护装备，包括安全帽、护目镜、防护手套等。
2. 在操作冲床机前，要先对冲床机进行检查，确保其正常工作状态。
检查事项包括：- 冲床机的电源是否接通，电气线路是否正常。
- 冲床机的润滑系统是否正常，润滑油是否充足。
- 冲床机的安全设备是否完好。
3. 操作人员必须熟悉冲床机的使用说明书，了解其工作原理和操作方法。
4. 在操作冲床机时，要保持专注，注意力集中，严禁戴手套、长袖衣物等容易被卷入冲床机的物品。
5. 操作人员应按照以下步骤操作冲床机：- 确保冲床机无异常情况后，按下脚踏开关启动冲床机。
- 在冲床机运行过程中，不得将手、脚或其他物品伸入冲床机的工作区域。
- 在冲床机运行过程中，不得随意调整冲床机的设置，如压力、速度等。
- 在冲床机运行过程中，如发现异常情况，应立即按下急停按钮停止冲床机的运行，并报告主管人员。
六、维护与保养1. 冲床机的维护和保养应由专业人员进行，包括定期检查、润滑、紧固螺栓等。
2. 操作人员应定期清洁冲床机，并保持其周围环境整洁。
3. 在维护和保养冲床机时，必须切断电源，并确保冲床机处于停止状态。
冲床光电保护装置的作用及原理
曲轴冲床种类很多，而且在不断的升级之中，从传统冲床到精密冲床再到现在的高速冲床，冲床的离合器也从最初的机械式离合器到了现在的气动式离合器，操作方式也由脚踏开关的方式发展到了现在的双手按钮式，冲床的安全性有了本质性的提升。
只是目前冲床类型虽在不断的变化但是冲床出厂前都未配有安全防护装置，仅仅依靠紧急按钮来确保冲床的停止，这就存在很大的安全隐患，一旦操作失误就极易造成严重的安全事故，如何保障冲压加工的安全性就成为困扰整个冲压加工行业的一大难题。
目前，最有效的解决方法就是为冲床加装安全保护措施，而冲床光电保护装置有两种：一种是机械式冲床光电保护装置，但其机构可调性差，会对冲压加工作业造成很大的干扰，影响实际冲压生产。
另一种是最有效也是效果最佳的，即为冲床加装上光电保护装置，其通过在冲床工作前设置至少一对光幕，相对光幕上若干排列点互为红外线发射或接收器;光幕感应器是非常有效的危险动作感知器，冲床冲压生产时一旦光幕感应到有异物，即发出信号，控制冲床主马达停止驱动，飞轮离合器分离，确保冲床紧急停止。
现将冲床光电保护装置的结构组成及工作原理予以说明：
冲床光电保护装置由发光器、受光器、控制器、信号电缆、控制电缆组成，实际使用时只要保证安全装置完好，可完成杜绝操作者由于操作冲床失误而发生的伤指、断指之类的人身损害事故，使得冲床安全性大大提高。
在冲床工作时，一旦光电保护装置的红外线光幕检测到异物，信号即由信号电缆传至控制器内，控制器控制冲床主马达停止工作，同时控制电磁控制气阀打开导入压缩空气，压缩空气推动第一气缸动作，收紧摩擦轮刹车装置的摩擦带实现刹车。
冲压设备的防护装置（4篇）
冲压设备的防护装置一、概述随着制造业的发展，冲压设备在生产过程中起到非常重要的作用。
然而，由于冲压设备的高速旋转部件和高压动力系统的存在，使用冲压设备也存在一定的危险。
为了确保操作人员和设备的安全，必须配备适当的防护装置。
本文将介绍冲压设备的常见防护装置，并对其性能和应用进行详细讨论。
二、防护装置的分类根据冲压设备的不同部位和作用，防护装置可以分为以下几类：1. 机械防护装置：主要包括护罩、防护门、防护栏等。
机械防护装置通过固定在设备上，起到隔离操作人员和设备的作用。
例如，对于冲压机的高速旋转部件，可以安装护罩或防护门，以防止操作人员接触到旋转部件。
2. 电气防护装置：主要包括软启动器、断电器、断路器等。
电气防护装置通过控制电流和电压的大小，确保设备在故障时能够及时停机，并减少电击和火灾的风险。
例如，对于冲压设备的电动部件，可以安装断电器，一旦发生故障，就可以及时切断电源。
3. 感应式防护装置：主要包括光栅、激光器等。
感应式防护装置通过检测设备周围的物体，判断是否有人或其他物体进入危险区域，并在必要时触发相应的保护措施。
例如，对于冲压机的工作区域，可以安装光栅，一旦有人进入工作区域，就会触发停机保护，以避免事故发生。
三、常见防护装置的性能和应用1. 护罩：护罩是冲压设备的常见防护装置之一，它可以覆盖在设备的旋转部件上，以防止操作人员接触到旋转部件。
护罩需要具备足够的强度和刚性，避免受力过大而变形或破损。
此外，护罩还应具备易操作和维修的特点，以方便操作人员随时进行观察和维护。
2. 防护门：防护门是冲压设备的另一种常见防护装置，它可以作为进出设备区域的通道，并在必要时限制进入危险区域。
防护门需要具备足够的强度和刚性，以防止被非法打开或过度施加力量。
此外，防护门还应具备能够及时感应到门的打开和关闭的能力，以确保设备在门打开时能够立即停机。
3. 光栅：光栅是一种常见的感应式防护装置，它由一个或多个光束组成，可以覆盖设备的工作区域。
避免冲床伤害的安全防护技术
避免冲床伤害的安全防护技术冲压机是一种常见的金属加工设备，广泛应用于汽车、家电、航空航天和电子等行业。
然而，由于冲压机运作时涉及高速运动的机械零件和较高压力的工作环境，操作人员常常会面临安全风险。
为了保障操作人员的身体安全，有效的安全防护技术对冲压机设备至关重要。
本文将介绍几种常见的冲压机安全防护技术，帮助人们避免冲床伤害。
1. 安全防护围栏安装安全围栏是防止冲压机操作人员接触到运动部件的常见方法。
安全围栏通常由高强度材料制成，如钢铁或钢丝网。
围栏应围住冲压机的作业区域，阻止人员意外接触到运动部件。
围栏门应设有锁定装置，确保只有经过培训和授权的人员才能进入作业区域。
2. 双手保护装置冲压机操作过程中，人员需要用双手将原材料放置在冲床上。
为避免手部进入冲床范围内而导致伤害，可以安装双手保护装置。
这种装置通常由两个光电开关组成，分别安装在左右两侧的工作面上。
当操作人员双手同时触碰到光电开关时，冲床将无法启动，确保人员的手部安全。
3. 安全光幕安全光幕是另一种常见的冲压机安全装置。
安全光幕由一系列传感器组成，通常安装在冲压机的作业面前。
光幕可以发射一束无形的红外光束，当有物体进入光束时，传感器会立即检测到并停止冲床的运动。
安全光幕可以防止操作人员靠近冲床，提供了更大的安全保障。
4. 声光报警系统冲压机设备在运行时产生的噪音和振动可能会对操作人员的健康造成潜在危害。
因此，安装声光报警系统是保护操作人员的重要措施。
声光报警系统可以监测冲压机的运行状态，当出现故障或异常情况时，立即发出警报并停止冲床的运动。
这种系统不仅可以提供实时警示，还可以记录和报告冲压机的运行状况，方便维护和故障排查。
5. 人工智能技术应用随着人工智能技术的不断发展，越来越多的冲压机企业开始利用智能化设备来提高安全性能。
例如，通过使用机器视觉和人脸识别技术，可以实现冲压机自动识别和监控，确保只有经过授权的人员才能操作设备。
此外，智能化设备还可以分析冲压机的运行数据，提前检测设备故障，并根据实时数据调整设备参数，提高生产效率和工作安全性。
赛飞特(SFT)型常见冲床光电保护接线说明
光电保护装置、安全光幕与冲床接线说明——————赛飞特（SFT）型随着冲床附件的日益成熟，国内外的冲床生产厂家在冲床出厂时都已经把各种附件的接线口留出以方便安装接线。
现把常见的几个厂家的冲床光电接点列出以做参考。
①台湾金丰冲床接线点：R5 S3点为AC220VR5 120 R5和120点在未安装SFT安全光幕绿色线OSSD1 时有一根短接线将二点短接。
兰色线OSSD1②台湾协易冲床接线点：2324点为AC220V160 161 160和161点在未安装SFT安全光幕时绿色线OSSD1 有一根短接线将二点短接。
兰色线OSSD 173 C灰色OSSD2 73和C点控制冲床面板的OK指白色OSSD2 示灯。
③扬力冲床接线点：0 43点为AC220VJ21冲床14和100点为行程停止接点、J23冲床10和21点为行程停止接点在未安装光电保护装置时有一根短接线将二点短接。
14 100绿色线OSSD1蓝色线OSSD1④扬锻冲床接线点:0 4点为AC220V10 22 10和22点在未安装光电保护装置时绿色线OSSD1有一根短接线将二点短接。
蓝色线OSSD1⑤上海二锻(丹阳沃得)冲床接线点:140 141点为AC110V 0 120点为AC220V XC1 X6 XC1和X6点在未安装光电保护装置时绿色线OSSD1有一根短接线将二点短接蓝色线OSSD1 方的光电接插件里将2点短接全程保护(同时保护寸动)的接线点为:X43 X43 T和K点为串接进X43号线绿色线OSSD1这样接线为全程保护。
蓝色线OSSD1冲床的电源接点可以参考冲床电气柜内的变压器。
也可以查看冲床图纸找到合适的接点。
以上的冲床预留的接点并不保护寸动状态。
如冲床使用厂家要求保护寸动的，则在冲床图纸上找到控制行程停止的点（如上海二锻的X43号点）或在冲床控制面板上找行程停止按钮并查出线号。
然后在电器柜中按线号串接赛飞特（SFT）控制器安全输出（这种接线为全程保护，如需要回程不保护则要再并进一个备用凸轮并调好角度）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SY-AQ-06689
( 安全管理)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
冲床装置专用安全光幕
Special safety light curtain for punching machine
冲床装置专用安全光幕
导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管
理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关
系更直接，显得更为突出。
危险机械有很多，冲床、剪切机、折弯机、大型机械等等，这些危险机械都需要安全光栅，然而，并不是所有的机械都是用一样的冲床保护器，不同的危险机械，对于安全光栅的要求是不同的，下面，就具体说说一般的冲床保护器的要求。
1.防震安全光栅
有些大型冲压机械震动力强这些大家都知道，那么选用的安全光幕就不能使用一般的，选用好一点防震功能好一点的安全光幕更加合适!要不，如果我们选购的安全光栅没有防震功能，那么，我们的安全光栅是很容易损坏的。
2.防水防油冲床保护器
有的机械可能会是多水多油的，这时候，如果有安装安全光栅的时候，我们就需要防水防油的冲床保护器，如果，在多水多油的运行环境中，我们的安全光幕没有防水功能的话，是很容易因为短路而
无法正常运行的。
3.防尘安全光幕
灰尘较大和化学物质很多的厂房机械上是不能使用安全光幕的，因为安全光幕的镜面和外表容易产生腐蚀，所以不能使用!如果是多尘的工作环境的话，我们就需要用到防尘的冲床保护器。
4.抗干扰安全光栅
安全光栅是通过红外线的发射和接收来实现运行的，那么在一些有强光源的场合也要注意，强烈的光源容易对安全光幕造成干扰，要避开，尽量营造一个合适的使用场合!如果是强光环境的话，一定要用抗干扰的安全光栅。
这里填写您的公司名字
Fill In Your Business Name Here。
