射流风机技术介绍
射 流 风 机技 术 介 绍南海市南方风机厂概述射流风机是一种特殊的轴流风机，主要用于公路、铁路及地铁等隧道的纵向通风系统中，提供全部的推力；也可用于半横向通风系统或横向通风系统中的敏感部位，如隧道的进、出口，起诱导气流或排烟等作用。
射流风机是一种开放进、出口的特殊轴流风机，在这种工作条件下风机被设计为具有最高效率（大于运行于具有一定静压的工作点）。
射流风机对空气的作用力，即通常所说的——推力，与风机支承受到的力“等大、反向”。
风机一般悬挂在隧道顶部或两侧，不占用交通面积，不需另外修建风道，土建造价低；风机容易安装，运行、维护简单，是一种很经济的通风方式。
一． 射流风机的原理射流风机运行时，将隧道内的一部分空气从风机的一端吸入，经叶轮加速后，由风机的另一端高速射出。
这部分带有较高动能的高速气流将能量传送给隧道内的其它气体，量传送给隧道内力的压气，从产推动隧道内的空气顺风机喷射气流方向流动。
当流动速度衰减到一定程度时，下一组风机继续工作。
这样，就实现了从隧道的一端吸入新鲜空气，从另一端排出污浊空气的目的。
图一为隧道内射流风机的工作原理图（为清晰产夸大），图中：——隧道内的气流速度V1——射流风机的出口气流速度V2——隧道内绕过风机外的气流速度V3图一.隧道内射流风机的工作原理图图中，静压线和全压线保持一个斜率，这个斜率（压力降梯度）与保持送给隧道空气流动的摩擦内力的梯度相一致。
由图可知：在射流风机安装处，V3及其引起的动压——PV3肯定小于V1及其引起的动压——PV1。
当隧道内的部分气流被射流风机吸入,只存在较小的能量损失，隧道内的全压 P t(tunnel)通常保持不变。
这就意味着隧道内此处的静压必然要气高。
其气高值——ΔPS，就是隧道内气体压气的第一个有效部分。
图中虚线部分展示了这样一个过程：射流风机喷射出的高速气流与隧道内的气流充分混合，喷射气流的全压转化为隧道内气体全压，推动隧道内气体流动的过程。

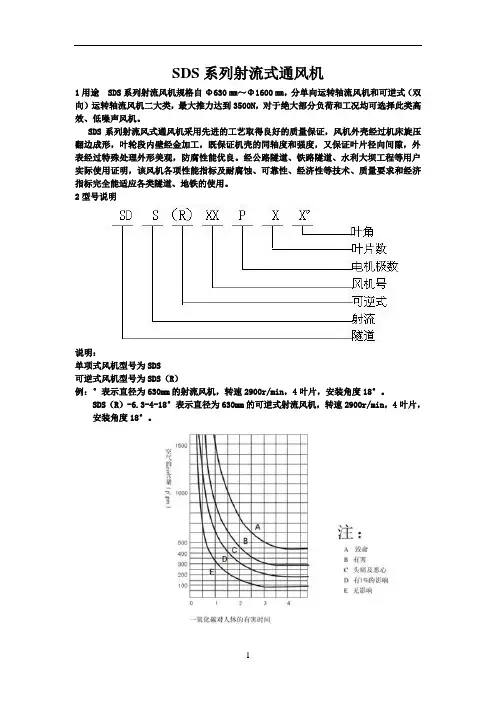

SDS系列射流式通风机
SDS系列射流式通风机1用途SDS系列射流风机规格自Φ630㎜～Φ1600㎜，分单向运转轴流风机和可逆式（双向）运转轴流风机二大类，最大推力达到3500N，对于绝大部分负荷和工况均可选择此类高效、低噪声风机。
SDS系列射流风式通风机采用先进的工艺取得良好的质量保证，风机外壳经过机床旋压翻边成形，叶轮段内壁经金加工，既保证机壳的同轴度和强度，又保证叶片径向间隙，外表经过特殊处理外形美观，防腐性能优良。
经公路隧道、铁路隧道、水利大坝工程等用户实际使用证明，该风机各项性能指标及耐腐蚀、可靠性、经济性等技术、质量要求和经济指标完全能适应各类隧道、地铁的使用。
2型号说明说明：单项式风机型号为SDS可逆式风机型号为SDS（R）例：SDS-6.3-2P-4-18°表示直径为630mm的射流风机，转速2900r/min，4叶片，安装角度18°。
SDS（R）-6.3-4-18°表示直径为630mm的可逆式射流风机，转速2900r/min，4叶片，安装角度18°。
隧道式通风机分为带消声器和不带消声器[进出口加集（散）流器]的两种规格，又分单向射流风机（SDS）和双向射流风机【SDS（R）】两种通风形式。
风机外壳、集（散）流器、消声器、支撑脚采用钢板数控自动焊接和机制成形，叶轮经过热浸镀锌或热镀锌后加干膜环氧树脂处理，以保证强度和耐腐蚀。
为满足隧道通风的噪声要求，消声器通常为风机直径的一倍，当噪声要求高时也可以取风机长度的两倍，消声器与风机本体用螺栓固定。
SDS系列射流式通风机配套专用电机，绝缘等级为H级，防腐等级为IP55，电动机引出电缆可接至风机本体机壳上的接线盒，安装方便。
安装维护运行射流风机的安装质量特别重要，应严格要求埋设预埋件，安装时不得磕碰及损坏风机，不得对风机施焊。
安装风机，除满足隧道限界要求外，还应保证风机轴线与隧道的中心线平行，否则，将增加风机的损失。
射流风机启动时，为减少对电网的冲击，应逐台启动，即上一台风机达到额定转速后，再接通下一台风机的电源。
