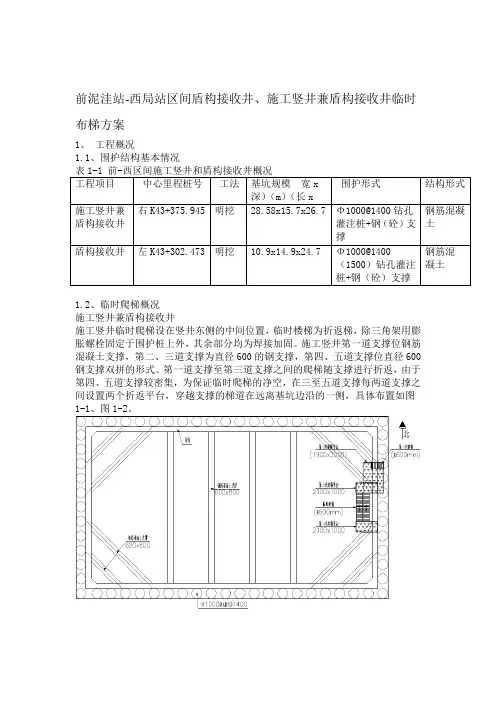

施工竖井临时步梯方案报告

前泥洼站-西局站区间

盾构接收井、施工竖井兼盾构接收井临时布梯方案

1、工程概况

1.1、围护结构基本情况

表1-1前-西区间施工竖井和盾构接收井概况

1.2、临时爬梯概况

施工竖井兼盾构接收井

施工竖井临时爬梯设在竖井东侧的中间位置，临时楼梯为折返梯，除三角架

用膨胀螺栓固定于围护桩上外，其余部分均为焊接加固。施工竖井第一道支撑位钢筋混凝土支撑，第二、三道支撑为直径600的钢支撑，第四、五道支撑位直径600钢支撑双拼的形式。第一道支撑至第三道支撑之间的爬梯随支撑进行折返，由于第四、五道支撑较密集，为保证临时爬梯的净空，在三至五道支撑每两道支撑之间设置两个折返平台，穿越支撑的梯道在远离基坑边沿的一侧，具体布置如

图1-1、图1-2。

图1-1施工竖井兼盾构接收井临时爬梯平面布置图

01OOOW914OQ

-|

：

1^(35

L C

P.J.i !'

)(3(

mi IP

"

-护帥：打

開：

xh ；〕T

1 -I'tilr ：

2100x1300

I 旷篇側

MJ'h

图

1-2

施工竖井兼盾构接收井临时爬梯断面图

盾构接收井

盾构接收井临时爬梯设置在盾构接收井北侧中间位置，

同样采用折返梯，除 三

角架用膨胀螺栓固定于围护桩上外，

其余部分均为焊接加固。盾构接收井的支 撑形式为第一道钢筋混凝土支撑，第二至第四道为直径600的钢支撑，爬梯随钢 支撑布设，具体布置如图1-3、图1-4

/西局站

任6。

［【叶）

北

图1-3盾构接收井临时爬梯平面布置图

(190(M7：p

2100x1( o

o

.■■ ■■■

(j&OOmi 吳

21C0x1 茫削戈』

< >

2、编制依据

(1) 施工竖井和盾构接收井结构施工图 (2) 工程所在地的现场调查资料 (3) 主要施工及验收规范、规程及标准

(4) 《施工现场临时用电安全技术规范》(JGJ46-2005) (5) 《建筑施工安全检查标准》(JGJ59-99)

_0WOO4£1/

图1-4

盾构接收井临时爬梯断面图

C15牡妁軽

（6）《建筑钢结构焊接技术规程》（JGJ81-2002J218-2002）

（7）与工程相关的其它规范、规程及标准。

3、施工计划

3.1、施工进度计划

（1）前期准备：10天，主要进行斜梯、平台、三角架及安全网的预制＜

（2）临时爬梯施工：临时爬梯具备搭设条件后24小时完成架设工作

3.2、材料计划

3.3、机械设备计划

（1）电焊机2台，使用前必须进行性能检查，保证是合格产品，用电接线必须符合安全规范。

（2）16吨吊车1辆。

（3）无齿锯1台；角向磨光机1个；冲击钻2个。

3.4、劳动力计划

(1)电焊工2名，必须持证上岗，防护用品佩戴齐全，了解作业内容。

(2)专职安全员1名。

(3)起重机信号工1名。

(4)起重机机手1名。

(5)电工1名。

(6)壮工4名。

4、施工方法

4.1、施工工艺流程

预制斜梯、平台及三角架、防护网一＞打膨胀螺栓一＞固定三脚架一＞铺设爬梯平

台一＞吊装斜梯一＞平台与斜梯焊接牢固一＞扶手安装一＞安装防护网

4.2、施工方法

(1)根据设计图纸，在地面对爬梯的三角架、平台、斜梯、防护网进行下料，并组装焊接；

(2)根据测量员所放出的爬梯三角架点位进行三角架施工，将膨胀螺栓透过三

角架打入围护桩中，将三角架固定在围护桩上；

(3)用吊车将爬梯平台吊放到三角架支撑上并与支撑焊接牢固；

(4)用吊车将预制好的斜梯吊装到爬梯平台之间，并将斜梯与平台焊接牢固；

(5)焊接爬梯的栏杆扶手；

(6)安装防护网，防护网与爬梯采取电焊固定形式。

4.3、检查验收

(1)切割的质量标准：切割面必须齐平，个别处出现缺陷，要进行修磨处理，

零件宽度、长度允许偏差为土3mm

(2)焊接的质量标准：

①焊缝外观质量用肉眼和低倍放大镜检查，要求焊缝金属表面焊波均匀不得有表面气孔、咬边、焊瘤、弧坑、表面裂缝和严重飞溅等缺陷。

②气孔和点状夹渣：母材厚度为5mm P寸不超过4个，母材厚度为10mm寸，不超过6个，母材厚度为20mm寸，不超过8个。

③条状夹渣：单个条状夹渣不长于1/3母材厚度；条状夹渣总长在12倍母材厚度内，其长度不得超过母材厚度；条状夹渣间距不得超过相邻两夹渣中较长者

的6倍。

(3)爬梯的结构尺寸必须符合设计要求。

(4)爬梯安装必须牢固。

5、质量保证体系及措施

5.1、质量目标

总目标：满足设计及规范要求，并满足现场的使用要求。

5.2、质量保证体系

为了贯彻质量方针，确保工程质量目标在本工程项目的实现，我单位建立质量管理体系，设置现场工程质量控制机构，配备足够的有经验的技术人员、质检人员、管理人员和操作人员，按照由上到下的顺序进行工程质量管理，明确施工过程中的质量控制程序。成立以项目经理为第一负责人的工程质量管理小组，组员为项目部各部室和各施工工区员，全面负责项目工程质量保证和控制。
