竖井施工方案教案资料

合集下载

竖井施工方案

竖井施工方案

目录

一、竖井概况: (2)

二、竖井主要工程量 (4)

三、竖井工期计划 (5)

四、施工准备 (5)

1、技术准备 (5)

2、施工用水 (5)

3、施工用电 (5)

4、施工机械设备准备 (5)

五、施工工艺流程图 (6)

六、主要施工方法及技术措施 (6)

1、设置锁扣圈梁 (6)

2、龙门架 (7)

3、竖井的土方开挖 (7)

4、打设砂浆锚杆 (8)

5、格栅安装 (8)

6、预留回填注浆管 (8)

7、设置钢支撑 (9)

8、马头门施工 (9)

9、控制施工进度 (11)

10、监控量测 (11)

七、冬季施工措施 (12)

1.钢筋工程 (12)

2.混凝土工程 (12)

3.温度测试 (13)

八、质量保证措施 (13)

1、质量目标 (13)

2、质量保证体系 (13)

3、质量保证措施 (13)

九、施工组织保证措施 (16)

十、工期及安全保证措施............................. 错误!未定义书签。

1、工期保证措施 (16)

十一、文明施工措施 (21)

1、文明施工目标 (21)

2、文明施工措施 (21)

附录:龙门架受力验算................................ 错误!未定义书签。

一、竖井概况:

隧道在铁路北侧设工作竖井,为满足电力管线三通要求,竖井形式采用10m×10m直线竖井。竖井初衬结构强度为C25,厚度为0.4m,加强初砌结构与初衬结构相同,竖井水平钢格栅竖向间距0.5m,其间洞口上皮1m 范围内设三榀。

竖井平面图

竖井结构平面图

I—I剖面

竖井结构剖面图

二、竖井主要工程量

反井竖井工程施工方案

反井竖井工程施工方案

一、工程概况

本工程为某矿山反井竖井施工项目,设计井深为500m,井筒直径为4.0m,采用井口中心偏移式施工方法。井筒内布置有通风、排水、提升、运输等设施。为确保施工安全、质量、进度,特制定本施工方案。

二、施工工艺

1. 工程地质条件

根据地质勘察报告,本工程地质条件较为复杂,主要地层有:第四系松散沉积层、侏罗系砂岩、泥岩、灰岩等。地下水丰富,对施工有一定影响。

2. 施工工艺

(1)钻孔工艺:采用反井钻机进行钻孔施工,钻机具备垂直和斜孔钻孔功能。

(2)支护工艺:采用锚杆、钢筋网、喷射混凝土等材料进行支护。

(3)爆破工艺:采用乳化炸药进行爆破,严格控制爆破震动和飞石。

(4)排水工艺:采用排水泵、排水管等设施进行排水。

(5)提升工艺:采用提升机、提升钢丝绳等设施进行提升。

三、施工组织

1. 施工队伍

成立反井竖井工程施工项目部,下设施工、技术、安全、质量、物资等小组,明确各小组职责。

2. 施工进度

根据工程地质条件和施工方案,制定施工进度计划,确保工程按期完成。

3. 施工质量控制

(1)严格把好原材料进场关,确保原材料质量符合设计要求。

(2)加强施工过程中的质量控制,确保施工质量达到设计标准。

(3)做好施工记录,及时总结经验教训,提高施工水平。

4. 施工安全管理

(1)加强施工现场安全管理,严格执行安全操作规程。

(2)定期开展安全教育培训,提高施工人员安全意识。

(3)做好应急救援预案,确保施工安全。

四、施工措施

1. 钻孔施工

(1)根据地质条件,合理选择钻孔参数。

(2)严格控制钻孔垂直度,确保井筒精度。

(3)做好钻孔施工过程中的排水、降尘工作。

竖井施工方案

竖井施工方案

竖井施工方案

1. 引言

竖井是工程施工中常见的一种结构,广泛应用于建筑、地铁、矿井等领域。本文将介绍竖井施工的方案和流程,包括施工准备、施工工艺、施工注意事项等内容。

2. 施工准备

2.1 竖井设计

在竖井施工前,首先需要进行设计。设计包括竖井的布置、尺寸、深度等参数的确定。竖井的设计应满足安全、经济、施工可行等要求。

2.2 施工材料和设备准备

在施工前,需要准备相应的材料和设备。常见的材料包括钢筋、混凝土、灰浆等,常见的设备包括挖掘机、浇筑机等。根据竖井的尺寸和深度,选择合适的材料和设备。

3. 施工工艺

3.1 土方开挖

施工开始前,首先进行土方开挖。开挖的方式通常有手工开挖和机械开挖两种。根据具体情况,选择合适的开挖方式。开挖时需要注意保证开挖面的平整和垂直度。

3.2 支护结构施工

完成土方开挖后,需要进行支护结构的施工。常见的支护结构有钢筋混凝土支护、喷射混凝土支护等。根据竖井的尺寸和深度,选择合适的支护结构。

3.3 竖井混凝土浇筑

在支护结构完成后,进行竖井混凝土浇筑。浇筑混凝土应注意保持均匀和连续性,避免产生空隙或裂缝。浇筑完成后,需要进行养护,以保证混凝土的强度和稳定性。

3.4 竖井设施安装

竖井施工完成后,需要进行设施的安装,包括梯子、安全门、通风设备等。安装设施时,需要考虑设施的稳固性和安全性。

4. 施工注意事项

4.1 安全措施

在竖井施工过程中,安全是首要考虑的因素。施工人员应严格遵守安全操作规程,佩戴必要的个人防护装备,确保施工安全。

4.2 环境保护

在竖井施工过程中,应注意对周围环境的保护。避免对土壤、水源等环境造成污染。施工结束后,应及时清理施工现场。

矿山主竖井施工方案

矿山主竖井施工方案

矿山主竖井施工方案

1. 引言

矿山主竖井是矿山开采中非常重要的设施之一,它是连接地面与矿井底部的垂直通道。主竖井的施工方案直接关系到矿山开采的效率、安全和经济效益。本文将围绕矿山主竖井施工方案进行详细讨论。

2. 施工前准备

在进行矿山主竖井施工之前,需要进行详细的施工前准备工作。包括以下几个方面:

•勘测和设计:通过地质勘测和结构设计,确定主竖井的位置、长度、直径等参数,确保施工符合要求。

•提供施工材料:根据设计要求,准备好所需的施工材料,包括钢筋、混凝土、支护材料等。

•设备准备:准备好施工所需的设备,包括钻机、矿山提升设备、通风设备等。

主竖井的施工方法主要分为以下几种:

3.1 手工凿井法

手工凿井法是最传统的一种施工方法,适用于较小直径的竖井。施工过程中,工人使用人工工具,如凿子、铁锤等,逐步凿凸竖井。然后采用支护材料进行支护,确保竖井的稳定和安全。这种方法施工周期较长,劳动强度大,已逐渐被新的施工技术取代。

3.2 钻孔法

钻孔法是一种常用的施工方法,适用于较大直径的竖井。施工过程中,使用钻机进行钻孔,然后进行爆破破碎岩石。钻孔法施工速度较快,施工质量易控制,但对爆破安全要求较高。在施工过程中需要进行严格的爆破管理,确保施工安全。

抛锚杆法是一种适用于较大直径的竖井的施工方法。施工过程中,首先在施工区域预埋抛锚杆,然后使用钻机进行钻孔。在钻孔过程中,将钻孔机械锚在抛锚杆上,保证施工的稳定性。抛锚杆法施工周期较短,施工速度快,但需要进行详细的工程设计,确保抛锚杆的正确固定。

4. 施工安全措施

在矿山主竖井施工过程中,需要严格遵守以下安全措施:

竖井施工方案(完整版)

竖井施工方案(完整版)

竖井施工方案(完整版)

范本1:竖井施工方案(实用版)

1. 引言

本竖井施工方案旨在详细阐述竖井施工的过程、要求和安全措施,确保施工过程安全、顺利进行。本施工方案适合于土木工程、建造工程等领域的竖井施工。

2. 施工前准备

2.1 竖井位置确定

2.2 竖井设计和规划

2.3 材料和设备准备

2.4 劳动力和施工队伍组织

3. 竖井施工流程

3.1 土壤勘测和处理

3.2 井口开挖

3.3 支护结构安装

3.4 混凝土浇筑

3.5 井口设备安装

3.6 竖井封堵

4. 安全措施

4.1 竖井施工安全风险评估

4.2 施工人员安全培训和防护措施4.3 火灾和事故应急预案

4.4 施工现场安全巡查

5. 质量控制

5.1 施工材料质量监控

5.2 施工过程质量把关

5.3 竖井施工质量评估

6. 竣工验收

6.1 施工完成验收标准和要求

6.2 竣工验收程序和文件准备

7. 附件

- 土壤勘测报告

- 设计图纸和说明书

- 施工人员培训记录

- 火灾和事故应急预案

- 竣工验收报告

8. 法律名词及注释

- 施工队伍组织:指施工过程中组织管理各方施工队伍的工作。

- 竣工验收:指施工完成后,根据标准和要求进行的验收过程,以确认工程质量是否符合要求。

范本2:竖井施工方案(专业版)

1. 引言

本竖井施工方案旨在详细阐述竖井施工的全过程、技术要求和安全措施,确保施工过程安全、精确、高效。本施工方案适合于石油、天然气、地下水等领域的竖井施工。

2. 施工前准备

2.1 竖井选址和调查

2.2 竖井设计和规划

2.3 材料和设备准备

2.4 施工队伍组织和培训

3. 竖井施工流程

地铁竖井施工方案

地铁竖井施工方案

地铁竖井施工方案

1. 引言

地铁竖井是地铁线路中的重要设施,主要用于乘客进出地铁站。地铁竖井的施工方案需要考虑地质条件、施工方法、安全技术等多个因素。本文将介绍地铁竖井施工方案的设计要点和注意事项。

2. 设计要点

地铁竖井的设计要点主要包括以下几个方面:

2.1 地质勘察

在进行地铁竖井施工之前,需要进行详细的地质勘察工作。地质勘察主要包括地下水位、土质、岩层等地质信息的调查和分析,以确定竖井施工的地质条件和施工方法。

根据地质勘察结果和实际施工情况,选择合适的施工方法进行竖井的开挖。常用的施工方法包括盖板法、井壁冻结法、开挖法等。在选择施工方法时,需要考虑施工效率、施工难度和安全性。

2.3 安全技术

地铁竖井施工需要高度重视安全事项。施工过程中应采取合理的安全措施,包括设置支撑结构、监测地下水位、排水和通风等。同时,需要保证施工人员的安全意识和培训,以防止事故的发生。

3. 施工方案

根据以上设计要点,地铁竖井施工方案可概括如下:

3.1 地质勘察

在竖井施工前,进行详细的地质勘察,包括地下水位、土质、岩层等地质信息的调查和分析。根据勘察结果,确定施工的地质条件和施工方法。

根据地质勘察结果和实际施工情况,选择合适的施工方法进行竖井的开挖。常用的施工方法包括盖板法、井壁冻结法、开挖法等。在选择施工方法时,需要综合考虑施工效率、施工难度和安全性。

3.3 安全技术

施工过程中需要采取合理的安全措施,包括设置支撑结构、监测地下水位、排水和通风等。同时,施工方案还应包括相关员工的安全培训和安全意识的提高,以确保施工人员的安全。

竖井施工方案

竖井施工方案

竖井施工方案

第2节竖井施工

本工程设计施工竖井4座,竖井设计均为钢筋混凝土结构,井壁结构设计为喷锚支护,初衬为钢格栅、钢筋网、C20喷射混凝土结构,按照设计要求竖井双墙均做砂浆锚杆支护。

2.1 竖井初衬结构施工

竖井初期支护采用逆做法由上至下分层、分步施做初衬井壁结构,竖井初衬完成后再进行两侧地沟施工。

竖井的施工程序:测量放线→圈梁施工→竖井提升架→竖井挖土→格栅安装→喷砼→封底

2.2锁口圈梁施工的方法及步骤

锁口圈梁设计为现浇C25钢筋混凝土结构,采用明挖施工。施工前对锁口圈开挖范围进行物探检测,施工时在竖井施工范围内人工开挖十字探沟,查清确无管线后再使用机械开挖沟槽。

锁口圈梁的工序流程:测量放线——物探检测——挖探沟——沟槽开挖——锁口圈垫层——绑扎锁口圈梁钢筋——预插初衬竖向钢筋——预埋竖井井架及梯道预埋铁件——锁口圈梁模板支设——浇注锁口圈梁混凝土――养护――拆模。待锁口圈梁混凝土达到设计强度后方可进行龙门架安装。

测量放线:测量人员根据结构尺寸,经计算放出井口圈梁结构外边线,打出四个角桩和圈梁底口高程线。

圈梁处采用机械开挖、人工清底,挖至圈梁底面高程后,将圈梁底部和边坡土面清理平整,测量人员打出圈梁内边线和圈梁底高程,

施工人员按设计要求浇筑垫层混凝土。

圈梁钢筋规格、加工尺寸符合设计要求,布筋位置、间距准确,绑扎牢固。井圈钢筋绑扎完成后,打入竖井竖向联接筋,竖向联接钢筋间距、在梁内锚固长度符合设计要求。

圈梁模板采用组合钢模板拼装,要求拼缝严密,模板外侧用方木顶牢固,要求线条顺畅,模内尺寸符合设计要求,在模板上口弹出圈梁上口线。

竖井施工方案

竖井施工方案

竖井施工方案

竖井施工方案

一、项目概述:

本项目是为了建设一座高层建筑而进行的竖井施工工程。竖井是建筑物内部纵向延伸的空间,主要用于通风、排水、管线布置等功能。本工程的竖井包括电梯井、楼梯井和排水井,需要在建筑物的地下一层至顶层进行施工。竖井的施工需要符合相关法规和标准,确保安全可靠。

二、施工方案:

1.预备工作:

(1)施工前,需要由专业机构进行勘测测量,确定竖井的位

置和尺寸。

(2)施工前,需要确认竖井的开口位置,确保与设计要求一致。

(3)施工前,组织人员进行安全培训,掌握竖井施工的相关

知识和技能。

2.施工方法:

(1)在地下一层开挖竖井的位置,根据设计要求进行挖土和

清理。

(2)根据设计要求,设置支撑体系,确保竖井的稳定和安全。

(3)根据设计要求,在竖井内设置电梯井、楼梯井和排水井

的结构。

(4)根据设计要求,进行电梯井和楼梯井的装修,保证竖井

的美观和实用。

(5)根据设计要求,进行排水井的管线铺设和连接。

3.施工要点:

(1)施工期间,要严格按照安全规范进行操作,使用安全防护设备,保证工人的人身安全。

(2)施工期间,要对施工现场进行整理和清扫,确保施工区域的整洁和安全。

(3)施工期间,要及时处理施工中遇到的问题和困难,确保施工进度和质量符合要求。

(4)施工后,组织人员进行竖井的验收和整改,确保竖井的质量和安全。

三、施工进度:

(1)准备工作:2天

(2)地下一层竖井开挖:5天

(3)竖井支撑体系设置:3天

(4)竖井结构设置:5天

(5)电梯井和楼梯井装修:7天

(6)排水井管线铺设和连接:3天

(7)竖井验收和整改:2天

竖井施工设计方案

竖井施工设计方案

竖井施工设计方案

1. 项目背景

本项目为某城市地铁线路的竖井施工设计方案,旨在为地铁隧道提供人员进出口、物料运输、排水等功能。竖井位于地铁线路的换乘站,地下三层,直径为6m,深度为30m。

2. 设计原则

1.确保施工安全,降低安全风险。

2.施工方案应符合相关法律法规及规范要求。

3.提高施工效率,缩短施工周期。

4.节约成本,提高经济效益。

5.保护环境,减少对周边影响。

3. 施工工艺及流程

3.1 竖井开挖

1.采用钻孔爆破法进行竖井开挖,钻孔直径为75mm,钻孔深度为竖

井深度的1/3。

2.爆破材料选用乳化炸药,单孔装药量为钻孔体积的1/5。

3.起爆方式采用有线导爆管网络,引爆时间为100ms。

4.开挖过程中,及时进行初期支护,支护结构为钢架+喷射混凝土。

3.2 竖井降水

1.采用井点降水法,设置井点间距为1.5m,井点深度为竖井深度的

1/2。

2.井点水泵选用离心泵,流量为10m³/h,扬程为30m。

3.降水过程中,实时监测水位变化,确保降水效果。

3.3 竖井支护

1.初期支护:采用钢架+喷射混凝土,钢架间距为1m,喷射混凝土厚

度为20cm。

2.二次支护:待初期支护稳定后,进行二次衬砌,衬砌厚度为30cm,

采用现浇混凝土。

3.防水措施:在衬砌混凝土中加入防水剂,提高防水效果。

3.4 竖井施工设施

1.竖井井筒:采用钢筋混凝土结构,井筒内设置梯子或电梯供人员上下。

2.通风设施:设置轴流风机,保证竖井内空气质量。

3.照明设施:安装LED照明灯具,保证竖井内照明充足。

4. 施工组织与管理

1.成立专项施工小组,明确各成员职责。

竖井管道安装安全施工方案

竖井管道安装安全施工方案

工程名称:竖井管道安装工程

工程地点:[具体地点]

工程规模:[具体规模]

施工期限:[具体时间]

二、安全目标

1. 确保不发生重伤以上人员事故,不发生重大地下管线损坏事故,把轻伤事故降低到最低限度。

2. 严格遵守国家有关安全生产法律法规,全面贯彻执行安全生产责任制。

3. 确保施工过程中的各项安全措施落实到位,为施工人员提供安全、健康的作业环境。

三、安全保证体系

1. 施工单位成立以项目经理为首的安全领导小组,全面负责安全工作。

2. 建立健全安全生产责任制,明确各级人员的安全职责。

3. 加强对施工人员的安全教育培训,提高安全意识。

4. 制定并严格执行安全生产规章制度,确保各项安全措施落实到位。

四、物质保证

1. 配备充足的安全生产费用,用于购置安全防护用品、设备等。

2. 配备足够数量的安全防护用品,如安全帽、安全带、专用劳动服等。

3. 定期对安全防护用品进行检查、保养,确保其完好有效。

五、安全施工措施

1. 施工前对施工现场进行安全检查,确保无安全隐患。

2. 施工过程中,严格执行安全操作规程,杜绝违章作业。

3. 高空作业时,必须使用安全带,并做好防护措施。

4. 施工现场设置警示标志,提醒施工人员注意安全。

5. 施工现场设置安全通道,确保人员疏散通道畅通。

6. 加强对施工机械设备的检查、维护,确保其安全运行。

7. 施工过程中,对易燃、易爆、有毒等危险品进行严格管理。

六、应急预案

1. 制定应急预案,明确事故发生时的应急响应程序。

2. 定期组织应急演练,提高应急处理能力。

3. 对事故发生后的救援、善后处理工作进行妥善安排。

竖井施工方案

竖井施工方案

竖井施工方案

竖井施工方案

竖井施工是建筑工程施工中重要的一项工序,它是为了便于建筑物的通风、排水等功能而设置的。下面是一个竖井施工方案的介绍。

1.施工准备阶段:

在施工前,需要对竖井位置进行细致测量,确保施工位置的准确性。同时,还需制定施工时间表,确定施工人员的分工与任务。

2.施工现场搭建:

在施工现场搭建施工棚,搭建固定安全护栏,确保施工的安全性。搭建施工棚的目的是为了遮阳、防雨以及提供施工所需的基本设备。

3.土方开挖:

先进行夯实地面,然后进行土方的开挖。土方开挖的深度需要根据施工设计要求来确定。挖掘机等施工机械可用于地面土方的开挖。

4.模板安装:

施工现场会根据竖井的尺寸进行模板的安装。模板的选择应当符合设计要求,模板的搭建要牢固可靠,确保施工过程的安全性和施工质量。

5.混凝土浇筑:

完成模板的搭建后,即可进行混凝土浇筑。混凝土的配制要符合相关的标准和要求。同样,混凝土的浇筑需按照设计要求进行,以确保竖井的承重能力和稳定性。

6.安装竖井设备:

在混凝土浇筑后,可以开始安装竖井设备,如通风设备、排水设备等。安装时要注意设备的正确位置和牢固度,确保设备在使用过程中的安全和有效性。

7.清扫整理:

竖井施工完成后,需要对施工现场进行清扫整理工作。清理施工现场的杂物,排除安全隐患,确保施工现场的整洁和安全。

以上是竖井施工方案的基本步骤。在施工过程中,要保证施工质量和施工安全。同时,还需要严格按照相关施工要求和标准进行施工,确保施工的合理性和准确性。施工方案的制定和实施需要各方工作人员的密切配合,确保施工过程的顺利进行。

竖井施工方案

竖井施工方案

竖井施工方案

竖井施工方案

为了保证建筑工程的施工质量和安全性,竖井的施工是不可或缺的一部分。竖井施工方案可以根据具体工程情况进行调整和优化,以下是一个通用的竖井施工方案。

一、施工前准备

1. 竖井位置确定:根据设计图纸和地勘报告,确定竖井的位置。同时,要与周围建筑物和管线进行合理的布置和协调,避免施工过程中的冲突。

2. 施工队伍组建:根据工程规模和要求,组建专业的竖井施工队伍。队伍成员要具备必要的技术和经验,熟悉施工规范和安全操作。

3. 施工材料准备:根据设计要求和施工图纸,准备好所需的施工材料,包括混凝土、钢筋、模板等。

二、施工过程

1. 提交竖井施工方案:在施工前,向相关部门提交竖井施工方案,并取得施工许可证。

2. 进行基础施工:按照施工方案和设计图纸,先进行竖井基础的施工。包括挖掘基坑、进行土方回填、加固基坑边坡等工作。

同时,要对基坑进行监测,确保基坑的稳定和安全。

3. 进行井身施工:井身施工包括井筒、井壁和井底的施工。先进行井筒的加固和浇筑,然后进行井壁的浇筑,最后进行井底的施工。

4. 进行设备安装:井身施工完成后,根据具体需要进行设备的安装。包括井盖、井口防护装置、井内通风设备等。

5. 进行竖井验收:竖井施工完成后,进行竖井的验收。包括竖井的尺寸、质量、使用功能等方面的检查。符合要求后,方可进行下一步施工。

三、施工安全措施

1. 确保施工现场的安全:施工现场要设置警示标志和围挡,指定专人负责安全管理,确保施工区域的安全。

2. 采取安全防护措施:在施工过程中,要采取必要的安全防护措施。包括佩戴安全帽、安全绳等个人防护装备,设置施工临时围栏、警示灯等安全设施。

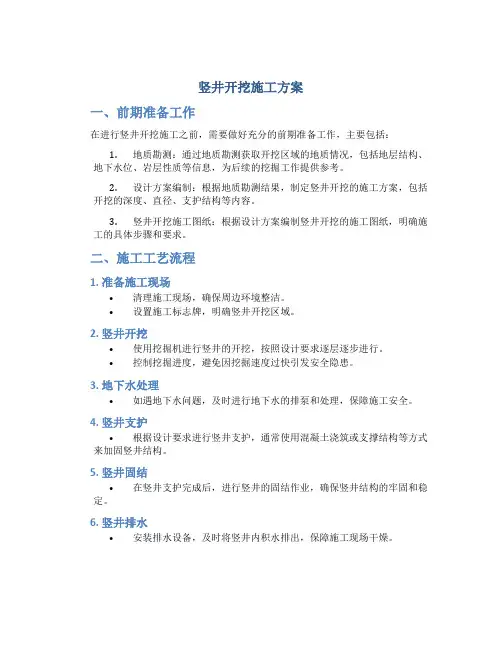

竖井开挖施工方案

竖井开挖施工方案

竖井开挖施工方案

1. 引言

竖井开挖是建筑工程中常见的施工方法之一。竖井通常用于建筑物的基础设施,如停车场、地下室或深基坑等。本文档将介绍竖井开挖的施工方案。

2. 施工前准备

在进行竖井开挖之前,需要进行一系列的准备工作以确保施工顺利进行。

2.1 勘测和设计

首先,需要进行地质勘测和设计工作。地质勘测可以帮助确定地下土壤和岩石的情况,以及任何可能存在的地下水源。设计工作包括竖井的尺寸、深度和稳定性等方面的计算和规划。

2.2 打桩工程

在开挖竖井之前,通常需要进行打桩工程以加固地基。打桩可以提高地基的承载能力,确保竖井的稳定性。

2.3 安全措施

在施工前,必须制定详细的安全计划并采取相应的措施以确保工人和周围环境的安全。这可能包括设置施工现场的围栏、施工道路的划定以及安装避雷装置等。

3. 施工步骤

竖井开挖的施工步骤一般包括以下几个阶段:

3.1 清理工作

在施工开始之前,首先要进行竖井附近区域的清理工作。清理工作包括移除杂草、树木和其他障碍物,以便为后续的施工工作创造良好的工作环境。

3.2 开挖

开挖是竖井施工的核心步骤。开挖过程中,可以采用人工开挖或机械开挖的方式,具体的选择取决于实际情况和施工条件。

3.3 支护工程

在开挖完成后,需要进行竖井的支护工程。支护工程包括设置井壁支撑结构,如钢筋混凝土井壁、钢板桩或支撑框架等,以确保竖井的稳定性。

3.4 排水系统

在竖井开挖过程中,可能会遇到地下水。为了保持施工现场的干燥,需要安装排水系统以排除地下水。排水系统可以包括井底泵站、排水管道和水泵等设施。

3.5 竖井顶部处理

竖井施工工程方案

竖井施工工程方案

竖井施工工程方案

一、概述

竖井是指垂直向下挖掘开凿的深井,通常用于水利工程、交通隧道等领域。竖井施工工程

是指在地下挖掘一定深度的竖井,用于排水、通风、排烟、排渣、运输物料等用途。竖井

是工程中的一个重要组成部分,其施工工程方案直接关系到工程的安全、质量和进度。本

文将针对竖井施工工程方案作详细阐述,包括施工前的准备工作、施工过程中的安全措施、施工措施以及施工后的验收工作等,以确保竖井施工工程的顺利进行。

二、施工前的准备工作

1. 竖井设计和施工图纸的修订和审核

在进行竖井施工前,首先需要对工程设计和施工图纸进行细致的修订和审核。在设计图纸

上应明确竖井的深度、直径、承载能力等关键参数,同时要根据现场实际情况进行实地审

核和勘察,确认施工范围和地质情况。

2. 竖井施工现场的布置和标识

在确定了竖井的施工范围后,需对施工现场进行布置和标识。包括设立施工标识牌、张贴

安全警示标识、设置临时施工办公室等,确保施工现场的安全秩序。

3. 施工设备和材料的准备

根据竖井施工的具体情况,需要准备各种必备的施工设备和材料,如挖掘机械、支撑架、

水泥、砂石等。同时,要对施工设备进行检修和保养,确保施工设备的正常运转。

4. 竖井施工人员的培训和安全教育

为确保竖井施工的安全进行,需要对施工人员进行专业培训和安全教育。包括进行施工现

场安全规定的培训、熟悉使用各种施工设备的操作规程等,提高施工人员的安全意识和操

作技能。

5. 竖井施工的环境保护与治理

在进行竖井施工前,需要进行周边环境的保护和治理工作。包括清理施工现场周边垃圾、

绿化保护等,确保施工过程中对周边环境的影响降到最低。

竖井开挖施工方案

竖井开挖施工方案

竖井开挖施工方案

竖井开挖施工方案

一、工程概况

竖井开挖工程是指在地下挖掘出竖直通道,用于提供进出地下空间的通道。本次施工方案是针对某建筑工地地下室的竖井开挖工程,需求深度为20米,直径为5米。

二、施工组织安排

1. 建立施工现场组织机构,设立现场施工指挥部,明确施工指挥人员及工作分工。

2.友情提示:设施完善了解一下施工方式的技术要求和说明,

以及施工准备的须知。做好施工前的综合准备,安排施工人员,准备好必需品材料气源。

3. 安排安全监测人员,监测施工现场的安全情况,保证施工人员的安全。

三、施工工艺流程

1. 地质勘探:对施工场地进行地质勘探,了解地质情况,确定施工方案。

2. 掘进施工:采用平顶爆破法进行竖井的掘进,确定掘进的深度和直径,按照设计要求进行施工,采取防护措施确保施工人员的安全。

3. 进气道施工:在竖井的上部挖掘出进气道,确保通风系统的安装和使用,提供工作环境。

4. 安装井筒:完成竖井的开挖后,按照设计要求进行井筒的安装,确保井筒的稳固和密封性。

5. 排水施工:完成井筒安装后,进行排水施工,保证井筒内无积水,保证工作的正常进行。

6. 安装井壁支撑结构:在井筒内部安装井壁支撑结构,确保井筒的稳定和安全。

7. 井口修复:井筒完成后,对井口进行修复,使其与地面平齐,确保工地的整洁和安全。

四、质量控制

1. 施工过程中进行现场巡查,确保施工质量,及时发现并解决问题。

2. 进行关键部位的质量检测,确保施工质量符合设计要求。

3. 施工人员要熟练掌握施工工艺和操作技能,按照要求进行施工,确保质量。

竖井专项工程施工组织方案

竖井专项工程施工组织方案

竖井专项工程施工组织方案

一、项目概况

竖井专项工程是工程施工中的一项重要工程,主要用于井下作业、通风、疏散安全出口等用途。本项目竖井专项工程位于XX省XX市某区域,是一座多功能综合楼的一部分,总高度为50米,地下室深度为10米。竖井专项工程主要包括竖井结构施工、井内设备安装、通风系统安装等内容。本施工方案旨在提供一个完整的施工组织方案,确保竖井专项工程的安全、高效、质量可控地完成。

二、施工前期准备

1. 制定竖井施工方案与施工图纸。由建筑设计单位根据施工单位提交的竖井专项施工要求制定竖井施工方案,并由设计单位下发施工图纸。

2. 选派专业施工队伍。根据施工单位的实际情况,选派熟悉竖井专项工程施工的专业队伍参与施工。

3. 采购和调拨施工物资。根据竖井专项工程施工需要,采购和调拨施工所需的各类设备、材料及工具。

4. 准备相关手续。尽快完成竖井专项工程的相关审批手续,包括环保审批、安全评价等。

5. 现场布置。对竖井专项工程的施工现场进行合理布置,确保施工中的安全与高效。

三、施工方案

1. 竖井结构施工

(1)地基与基础施工。首先按照施工图纸要求进行地基处理

和基础施工,包括基础浇筑、筒壁安装等工作,确保基础牢固。

(2)竖井筒体施工。选用混凝土浇筑与预制构件传递相结合

的施工方式,先进行预制构件的加固与连接,再进行混凝土浇筑,确保施工质量。同时加固与筒体连接的部分需要部署专门负责的工程技术人员进行检查,确保连接质量。

(3)井口施工。井口施工主要包括井盖的安装、防护设施的

设置等内容,保障井口安全。

2. 井内设备安装

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第2节竖井施工

本工程设计施工竖井4座,竖井设计均为钢筋混凝土结构,井壁结构设计为喷锚支护,初衬为钢格栅、钢筋网、C20喷射混凝土结构,按照设计要求竖井双墙均做砂浆锚杆支护。

2.1 竖井初衬结构施工

竖井初期支护采用逆做法由上至下分层、分步施做初衬井壁结构,竖井初衬完成后再进行两侧地沟施工。

竖井的施工程序:测量放线→圈梁施工→竖井提升架→竖井挖土→格栅安装→喷砼→封底

2.2锁口圈梁施工的方法及步骤

锁口圈梁设计为现浇C25钢筋混凝土结构,采用明挖施工。施工前对锁口圈开挖范围进行物探检测,施工时在竖井施工范围内人工开挖十字探沟,查清确无管线后再使用机械开挖沟槽。

锁口圈梁的工序流程:测量放线——物探检测——挖探沟——沟槽开挖——锁口圈垫层——绑扎锁口圈梁钢筋——预插初衬竖向钢筋——预埋竖井井架及梯道预埋铁件——锁口圈梁模板支设——浇注锁口圈梁混凝土――养护――拆模。待锁口圈梁混凝土达到设计强度后方可进行龙门架安装。

2.2.1测量放线:测量人员根据结构尺寸,经计算放出井口圈梁结构外边线,打出四个角桩和圈梁底口高程线。

2.2.2圈梁处采用机械开挖、人工清底,挖至圈梁底面高程后,将圈梁底部和边坡土面清理平整,测量人员打出圈梁内边线和圈梁底

高程,施工人员按设计要求浇筑垫层混凝土。

2.2.3圈梁钢筋规格、加工尺寸符合设计要求,布筋位置、间距准确,绑扎牢固。井圈钢筋绑扎完成后,打入竖井竖向联接筋,竖向联接钢筋间距、在梁内锚固长度符合设计要求。

2.2.4圈梁模板采用组合钢模板拼装,要求拼缝严密,模板外侧用方木顶牢固,要求线条顺畅,模内尺寸符合设计要求,在模板上口弹出圈梁上口线。

2.2.5圈梁混凝土采用商品混凝土,罐车运到现场后,用溜槽入模,振捣棒振捣密实,圈梁顶高达到设计高程后人工用木抹子压实,铁抹子赶光。

2.2.6圈梁混凝土强度达到30%设计强度后,锁口圈梁上砌筑挡水墙并高出现况地面20cm,墙体与边坡间空隙填死外部抹灰;最后安装安全护栏并挂网,护栏高出地面1.2m,护栏上安密目网封闭。

2.3龙门架安装

根据竖井工作坑尺寸,每座竖井土方垂直运输采用龙门架、2台5T电葫芦,龙门架、电葫芦设计及安装由具有专业资质的专业公司进行,由专业检测机构检查合格后方可使用。

2.3.1龙门架安装施工

1)在进行竖井圈梁施工同时,按龙门架立柱设计安装位置施工地锚,地锚采用钢板加工,底部焊接钢筋,插入基础混凝土中,地锚外露表面要水平。

2)龙门架主梁、吊梁必须设置门形加固,所有钢梁接口处,采

用加固板进行焊接。土斗子重量、大小必须经过计算,上报项目部验算后方可投入使用。

3)龙门架立后进行起重设备安装,电葫芦安装到横梁后运行要顺畅,端部加限位器及检修平台,横梁上部设置波纹瓦防雨棚。电葫芦安好后先进行空载和重载的安全检验,检验合格后方可使用。

4)电葫芦修理平台宽度不小于 1.5m,大板满铺,用铅丝绑牢,不许有探头板。并设置护栏,水平护栏不少于3道,挂设安全护网,电葫芦钢丝绳卡环不得少于4个。

5)竖井护栏必须焊接牢固,自地面起高度不小于1.2m,水平护栏不少于2道,并沿护拦挂绿色护网。护网底部必须固定牢固。竖井周围的排水设施必须畅通。

6)竖井内的临时爬梯采用花纹钢板,爬梯宽度不小于60cm,踏步宽度不小于25cm。

2.3.2门架受力计算

因施工现场条件限制,各竖井提升架宽度不统一,现以7#点竖井提升架为例进行计算。竖井提升架受力计算简图如下(杆件连接实际安装采用焊接,图中简化为铰接):

计算荷载为土罐自重(r=0.6m ,h=1.0m ,钢板厚1cm )0.382t ,

罐中土重(πr 2h ×1.8=2.03t )、电葫芦自重(0.4t )三项合计2.82t 。

电葫芦的额定起重量5t ,安全系数取 1.2,即电葫芦承载为

3.384t ,满足电葫芦承载要求。载荷作用下受力为33.84KN 。

1)行车梁

行车梁的受力为集中荷载33.84KN 。受力计算简图如下:为一次

超静定结构。

取行车梁的最大跨度为8m ,按照最不利的简支梁受力方式验算

如下:

①强度验算

M max =1/8×qL 2+FL/4=71.52KN.m

其中:L 为8米;q 为行梁I30a 自重48.0kg/m ,换算成线荷载

A A-A

竖井提升架受力计算简图

0.48KN/m

查I30a 热轧工字钢的截面特性表可知3310582mm x ⨯=ω

故行梁应力为:==x M ωσ/max 122.89N/mm 2。

因为行车梁可承受的最大应力f 为215N/mm 2,大于σ,故强度满足要求。

②整体稳定性验算:

a 、判断是否应进行稳定性验算

行梁受压翼缘侧向自由长度最大值为8m ,与梁高度的比值8m/0.28m=28.6>16,必须进行稳定性验算。

b 、整体稳定性验算

==ψ)/()/(''max b b M ψσ71.52/0.83=86.17N/mm 2

其中:查表30a 工字钢的整体稳定系数83.092.0'=ψ=ψb b ,

因为整体可承受的最大应力f 为215N/mm 2,大于M max ,故整体稳

定性满足要求。

③刚度验算

最大跨中的挠度为:

7

39

3330102.11102101001081084.33497.1)

100/(497.1⨯⨯⨯⨯⨯⨯⨯⨯⨯==EI Fl ω =11.03mm

由上式可知,其最大变化量小于其挠度最大允许变化值,故刚度满足要求。

2)门架梁计算
