慢走丝线切割的历史
慢走丝工作原理
慢走丝全称为慢走丝线切割,是中国通用标准行业术语,创始之初是为区分国内快走丝线切割,目前并未列入中国官方汉语词典词条。
标准英文翻译全称:Low speed wire cut 简称:WEDM-LS(转载:慢走丝论坛)慢走丝工作原理是利用连续移动的细金属丝(称为电极丝)作电极,对工件进行脉冲火花放电蚀除金属、切割成型的一种加工机床慢走丝加工时在线电极与工件之间存在的疏松接触式轻压放电现象。
通过多年观察研究发现:当柔:性电极丝与工件接近到通常认为的放电间隙(例如8~10μm)时,并不发生火花放电,甚至当电极丝已接触到工件,从显微镜中已看不到间隙时,也常常看不到火花,只有当工件将电极丝顶弯并偏移一定距离(几微米到几十微米)时才发生正常的火花放电。
此时线电极每进给1μm,放电间隙并不减少1μm,而是电极丝增加一点线间张力,而工作则增加一点侧向压力,显然,只有电极丝和工件之间保持一定的轻微接触压力后才能形成火花放电。
据此认为在电极丝和工件之间存在着某种电化学产生的绝缘薄膜介质,当电极丝和工件接触时因其在不停运动,移动摩擦使该绝缘薄膜介质减薄到可被击穿的程度才会发生火花放电。
慢走丝机床性能指标一般性能衡量指表为:精度,速度,表面光洁度,转角精度,真圆度慢走丝线切割机所加工的工件表面粗糙度通常可达到Ra=0.6μm,且慢走丝线切割机的真圆度误差、直线误差,转角误差和尺寸误差都是快走丝线切割机的N倍以上,所以在加工高精度零件时,慢走丝线切割机得到了广泛应用。
由于慢走丝线切割机是采取线电极连续供丝的方式,即线电极在运动过程中完成加工,因此即使线电极发生损耗,也能连续地予以补充,故能提高零件加工精度。
但慢走丝工作时影响其加工工作表面质量的因素很多,特别是慢走丝线切割机更需要对其有关加工工艺参数进行合理选配,才能保证所加工工件的表面质量慢走丝加工时金属的蚀除分熔化和气化两种。
宽脉宽作用时间长,容易造成熔化加工,使工件表面形貌变差,变质层增厚,内应力加大,易产生裂纹。
线切割基础知识及机床厂商及G代码等介绍
• 启动机床电源进入系统,准备加工;
• 检查机床各部分是否有异常,如高频、水泵、丝筒等的运行情况;
• 上丝、穿丝;
• 装夹工件、找正; • 对丝,确立切割起始位置;
分中校表
• 启动走丝,开启工作液泵,调节喷嘴流量;
• 调整加工参数;
• 运行加工程序开始加工;
• 监控加工过程,如走丝、放电、工作液循环等是否正常;
统达Twincad是台湾统达电脑股份有限公司出品的线切割编程软件,是一套独立软件,带类似于CAD功能的编程软件。
国内市场上慢丝线割编程软件 统赢PressCAD线割编程软件
统赢PressCAD也是台湾的,是一套CAD外挂型软件
国内市场上慢丝线割编程软件
Mastercam :是美国CNC Software Inc.公司开发的基于PC平台的CAD/CAM软件。它集二维 绘图、三维实体造型、曲面设计、体素拼合、数控编程、刀具路径模拟及真实感模拟等多种功 能于一身,Mastercam对系统运行环境要求较低,使用户无论是在造型设计、CNC铣床、CNC 车床或CNC线切割等加工操作中,都能获得最佳效果
大陆企业制造的慢走丝线切割机:
通过与日本沙迪克公司的合资经营以及自身的不断整合,生产的低速走丝电火花线切割机属国产机中的佼佼者,产品属中档机范 围,每台售价为50余万 元 。采用无电阻电源、防电解电源及水浸式加工技术,可以搭载销售。最大生产率可达350mm2/min,有效 加工效率为120~150 mm2/min,最佳表面粗糙度为Ra0.5--0.8μm,切割精度为±0.005mm。
慢走丝理论上能割±25°,但是真要割那么大度数的话,精度就不行了。导丝嘴眼膜损伤也很厉害。 一般15-18°就很不错了。
快走丝的话看机器品种不同,一般能割1-3°。
慢走丝基础知识介绍
加工度 (mm/min)
20.0 7.0
40.0 4.0
60.0 2.2
注:加工速度不但与工件厚度有关,也与工件的材料有关。
设备结构:
1、主体 2、水路 3、电路 4、气路
主体:
绕丝装置
箱体 显示屏
工件台(内)
键盘
绕丝装置:
供丝
工件 收丝箱
慢走丝发展现状:
国外:
最高水平的公司有:瑞士夏米尔公司的千系列机床、日本三菱电机 公司的PA系列、日本牧野公司的UPJ-2系列等。其精度可达到±0.002 mm以内,表面粗糙度Ra<0.2μm,一般都能使用<0.03 mm的电极丝进行 微精加工。每台机床的价格大概在200万元以上。 中低档水平的公司有:日本三菱电机公司的FA-V超高速性能机等, 能采用0.10 mm的电极 丝进行切割,精度在±0.003 mm左右。最高加工 效率能达500 mm2/min。瑞士阿奇公司的XENON、夏米尔公司的380,日 本沙迪克公司的AQ系列,实用的最高加工效率为120~150 mm2/min , 最佳表面粗糙度达Ra<0.5μm,切割精度可达±0.005mm,一般都采用 0.15 mm以上的铜丝进行切割。这个档次的机床价格一般在50到100万元 左右。
慢走丝机发展趋势:
随着现代科技的不断发展,数控电火花线切割的 加工控制和自动化操作功能方面呈现出不断增强的趋 势。这些功能的提高减少了加工时间,提高了零件的 加工质量。
①线切割加工时进给速度的控制 ②厚度变化零件的自适应控制 ③自动找孔的中心 ④程序编写的简化性能 ⑤自动间隙补偿 ⑥短路保护系统
慢走丝机基本工作步骤:
A.(开机检查): 按下[source ON]→[POWER ON] →限位移动→机床检查(包 括:①电极丝残量充足;②加工液量充足;③过滤器压力 适当;④电极丝张力要适当;⑤导电块40小时换一次;⑥ 下眼模不能松动;⑦眼模开关要灵活;⑧工作台里无废弃 物;⑨开机后UV要回到零。 B.(完整加工): 关机后开机校正机台垂直→安装工件→校平行→定机高→校 垂直→碰数→定位→程序调入→干加工检查极限,压板是否 会撞机→程序保存→开始加工。
快走丝与慢走丝的区别
快走丝线切割与慢走丝线切割的主要区别
● 快走丝与慢走丝,是以电极丝走丝速度来区分的。
● 快走丝的丝速通常在10m/s左右,目前切割速度一般约60平方毫米/分,最高速度有达到200多平方毫米/分的;慢走丝的走丝速度一般低于0.25m/s,它的切割速度比快走丝要高、精度要好。
● 切割工件的速度,与工艺要求有关,也与机床性能、被加工材料性质及形状等有关;若不计表面粗糙度,设平均加工速度为80平方毫米/分,则切断一个直径为50的圆棒,用快走丝约需25min。
● 快走丝机床与慢走丝机床,虽同属于电火花线切割机床,但由于走丝方式的不同,以及历史原因造成的主攻方向的不一样,使得二者有很大的区别、适应于不同的加工领域。
● 虽然慢走丝有双丝系统机床,快走丝也有可调整丝速的机床,但仍属于各自的范畴,在结构形式上两者不能在同一台机床上实现。
● 快走丝一般采用钼丝或钨丝作电极,可以反复使用直到断丝为止。
而慢走丝一般采用铜丝作电极,线电极只是单向通过,不重复使用。
慢走丝加工精度
±1.5um,通常丝速在300平方MM/min,粗糙度Ra0.1~0.2um,直径0.03~0.1MM的细丝可一次性完成冷冲压模的凸凹模及0.04MM的窄槽和R0.02圆角的加工,锥度已能超过30度以上的精密加工水平。
加工费很贵。
● 目前快走丝线切割的加工费为0.4~0.5分/平方毫米,而慢走丝线切割的加工费是快走丝线切割的加工费的10倍,即4~5分/平方毫米。
综上所述:慢走丝线切割切割快,精度高,费用昂贵。
线切割发展历史
线切割发展历史:电火花数控线切割机(Wire cut Electrical Discharge Machining简称WEDM),属电加工范畴,是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时,发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉,从而开创和发明了电火花加工方法。
线切割机也于1960年发明于前苏联,我国是第一个用于工业生产的国家。
其基本物理原理是自由正离子和电子在场中积累,很快形成一个被电离的导电通道。
在这个阶段,两板间形成电流。
导致粒子间发生无数次碰撞,形成一个等离子区,并很快升高到8000到12000度的高温,在两导体表面瞬间熔化一些材料,同时,由于电极和电介液的汽化,形成一个气泡,并且它的压力规则上升直到非常高。
然后电流中断,温度突然降低,引起气泡内向爆炸,产生的动力把溶化的物质抛出弹坑,然后被腐蚀的材料在电介液中重新凝结成小的球体,并被电介液排走。
然后通过NC控制的监测和管控,伺服机构执行,使这种放电现象均匀一致,从而达到加工物被加工,使之成为合乎要求之尺寸大小及形状精度的产品。
电火花线切割机按走丝速度可分为高速往复走丝电火花线切割机(Reciprocating type High Speed Wire cut Electrical Discharge Machining俗称快走丝)、低速单向走丝电火花线切割机(Low Speed one-way walk Wire cut Electrical Discharge Machining俗称慢走丝)和立式自旋转电火花线切割机(Vertical Wire Electrical Discharge Machining machine tool With Rotation Wire)三类。
又可按工作台形式分成单立柱十字工作台型和双立柱型(俗称龙门型)。
往复走丝电火花线切割机床的走丝速度为6~12m/s,是我国独创的机种。
快走丝、慢走丝和中走丝
快走丝、慢走丝和中走丝线切割机床分:中走丝、慢走丝、快走丝都是指的电火花线切割机床(Wire cut Electrical Discharge Machining简称WEDM)。
什么是快走丝线切割机床?快走丝是电火花线切割的一种,也叫高速走丝电火花线切割机床(WEDM-HS),其电极丝(一般采用钼丝)作高速往复运动,走丝速度为8~10m/s,电极丝可重复使用,加工速度较高,走丝容易造成电极丝抖动和反向时停顿,使加工质量下降,是我国生产和使用的主要机种,是我国独创的电火花线切割加工模式。
1960年,苏联首先研制出靠模线切割机床。
中国于1961年也研制出类似的机床。
早期的线切割机床采用电气靠模控制切割轨迹。
当时由于切割速度低,制造靠模比较困难,仅用于在电子工业中加工其他加工方法难以解决的窄缝等。
1966年,中国研制成功采用乳化液和快速走丝机构的高速走丝线切割机床,并相继采用了数字控制和光电跟踪控制技术。
此后,随着脉冲电源和数字控制技术的不断发展以及多次切割工艺的应用,大大提高了切割速度和加工精度。
什么是慢走丝线切割机床?低速走丝线切割机电极丝以铜线作为工具电极,一般以低于0.2m/s的速度作单向运动,在铜线与铜、钢或超硬合金等被加工物材料之间施加60~300V的脉冲电压,并保持5~50um间隙,间隙中充满脱离子水(接近蒸馏水)等绝缘介质,使电极与被加工物之间发生火花放电,并彼此被消耗、腐蚀,在工件表面上电蚀出无数的小坑,通过NC控制的监测和管控,伺服机构执行,使这种放电现象均匀一致,从而达到加工物被加工,使之成为合乎要求之尺寸大小及形状精度的产品。
目前精度可达0.001mm级,表面质量也接近磨削水平。
电极丝放电后不再使用,而且采用无电阻防电解电源,一般均带有自动穿丝和恒张力装置。
工作平稳、均匀、抖动小、加工精度高、表面质量好,但不宜加工大厚度工件。
由于机床结构精密,技术含量高,机床价格高,因此使用成本也高。
线切割实训心得体会3
电火花线切割实训心得体会在线切割实习了一周,在老师的指导下,让我对线切割有了初步的了解。
第一节课老师就讲了电火花线切割加工的发展历史,它是在电火花加工基础上于50年代末在苏联发展起来的一种新工艺,使用线状电极(钼丝或铜丝)靠火花放电对工件进行切割,故称电火花线切割。
它现在世界上已获得广泛的应用。
它分为快走丝还有慢走丝,慢走丝的加工用时少,加工零件的表面粗糙度较好,但价格比较昂贵。
慢走丝加工用时多,加工零件的表面粗糙度较差,但价格较便宜。
老师还告诉我们,说还有个中走丝的,是咱们中国人发明的,它的优点就是加工较前两种不快也不慢,加工的零件表面粗糙度也适中,对比慢的略差些,但价格不贵,实在是适合中国用,我们都不禁佩服咱们国人的智慧呐!其次老师还讲到了电火花线切割应用之广泛,比如:1、加工各类模具, 如冲模、铝型材挤压模、塑料模具及粉末冶金模具等2、加工二维直纹曲面的零件(需配有数控回转工作台)3、加工三维直纹曲面零件(需配有数控回转工作台)4、各种导电材料和半导体材料以及稀有、贵重金属的切断。
5、加工微细槽、任意曲线窄缝等。
接着老师让我们自己用CAXA线切割软件画图,接着自己加工,确实觉得电火花线切割的巧妙之处了,它不像我们学习的铣床有刀具的选择,仅仅一盘钼丝就可以搞定,其加工的廉价,而且精度相当高,确实很实用价值很高!然后除了干一些简单的图形之外,老师也对我们很放心,让我们干产教的活,感谢老师给我们的信任,让我们学到了很多的知识,现在已经能熟练的操作电火花线切割了,在此感谢老师让我在短短的一周学会了这么有用的知识!以下是我画的简易图形以及3B加工程序:****************************************CAXAWEDM -Version 2.0 , Name : 王旭东.3BConner R= 0.00000 , Offset F= 1.00000 ,Length= 298.428 mm ****************************************Start Point = -53.33061 , -1.27981 ; X , YN 1: B 54971 B 280 B 54971 GX L1 ; 1.640 , -1.000N 2: B 42325 B 0 B 42325 GX L3 ; -40.685 , -1.000N 3: B 0 B 15888 B 15888 GY L2 ; -40.685 , 14.888N 4: B 23121 B 0 B 23121 GX L3 ; -63.806 , 14.888N 5: B 0 B 17742 B 17742 GY L2 ; -63.806 , 32.630N 6: B 24121 B 32630 B 48021 GX SR2 ; -15.785 , 32.792N 7: B 17425 B 33792 B 33792 GY L4 ; 1.640 , -1.000 N 8: B 54971 B 280 B 54971 GX L3 ; -53.331 , -1.280 N 9: DD。
慢走丝的原理
慢走丝的原理慢走丝是一种用于金属切削加工的重要工具,它的原理和工作方式对于金属加工行业有着重要的意义。
慢走丝是一种通过电火花腐蚀加工的方法,它利用电脉冲将金属材料腐蚀,从而实现精密的切削和加工。
在慢走丝加工中,电极和工件之间通过电解液形成电路,电脉冲通过电解液对工件进行腐蚀,从而实现加工的目的。
慢走丝的原理可以简单地理解为电火花腐蚀加工。
在慢走丝加工中,工件和电极被置于电解液中,形成一个电路。
当电脉冲通过电解液时,会产生高温高压的电火花,这些电火花会对工件表面产生腐蚀作用,从而实现精密的切削和加工。
慢走丝加工可以实现对硬度很高的金属材料进行精密加工,因此在航空航天、汽车制造、模具制造等领域有着广泛的应用。
慢走丝的原理主要包括以下几个方面,电解液、电极、电脉冲和工件。
首先,电解液是慢走丝加工中不可或缺的一部分,它需要具有良好的导电性和冷却性能,以确保电脉冲能够正常传导并且能够有效地冷却加工区域。
其次,电极是慢走丝加工中的另一个关键组成部分,它需要具有良好的导电性和机械性能,以确保能够稳定地进行加工。
再次,电脉冲是慢走丝加工中的核心,它需要具有合适的参数和频率,以确保能够产生高温高压的电火花,并且能够精确地控制加工过程。
最后,工件是慢走丝加工中需要进行加工的对象,它需要具有一定的导电性和可加工性,以确保能够进行精密的加工。
总的来说,慢走丝的原理是通过电火花腐蚀加工的方法,利用电脉冲对金属材料进行精密加工。
慢走丝加工具有加工精度高、加工效率高、加工成本低等优点,因此在金属加工行业有着广泛的应用前景。
随着科技的不断进步和创新,相信慢走丝加工技术会在未来发展出更多的新应用和新突破,为金属加工行业带来更多的发展机遇。
夏米尔慢走丝工艺参数
夏米尔慢走丝工艺参数
夏米尔慢走丝是一种高效的线切割加工技术,广泛应用于各种小型化零件的超精加工,如航空、国防、医疗器械、半导体等领域。
以下是夏米尔慢走丝工艺的一些主要参数:
1. 丝径:夏米尔慢走丝的丝径通常小于0.02 mm,这使得它能够实现高精度的加工。
2. 超高精度:夏米尔慢走丝超高精度加工可以达到Ra0.04μm的纳米级表面粗糙度,具备亚微量级的精确定位能力。
3. 高速加工:夏米尔慢走丝线切割放电加工技术具有强大的功能,能满足高速加工的需求,同时保持工件表面的一致性。
4. 应用领域:夏米尔慢走丝适用于模具制造、航空、医药以及其他零件生产行业中复杂件与大型件的加工。
5. 灵活性:夏米尔慢走丝具有灵活的应用性,运行成本低,适用于任何电加工车间。
6. 控制系统:夏米尔慢走丝线切割机床采用高静力学刚性的机床结构,配备先进的测量系统和控制单元,确保加工精度和稳定性。
7. 型号规格:夏米尔慢走丝有不同的型号和规格,如AC Progress VP2和
AC Progress VP3等,适用于不同加工需求和场景。
8. 价格:夏米尔慢走丝的价格因型号、规格和配置的不同而有所差异。
您可以在阿里巴巴、京东等平台上查找相关报价和供应商。
需要注意的是,具体工艺参数可能会因设备型号、加工材料和客户需求等因素而调整。
在实际应用中,请根据具体情况优化工艺参数以获得最佳加工效果。
慢走丝线切割有哪些,哪个慢走丝线切割品牌好-
慢走丝线切割有哪些,哪个慢走丝线切割品牌好?对于我大中华而言,慢走丝线切割是舶来品,时至今日,瑞士、日本等进口慢走丝依然垄断着国内电加工市场。
当然、宝岛中国**和中国大陆在二H^一世纪也在奋起直追,有大批企业义无反顾的投身到慢走丝技术开发中,今天就给大家简单梳理一下目前慢走丝线切割的品牌格局。
类:国产慢走丝代表品牌:三光、莱通、冬庆等。
价格区间:35~40W左右RMB(也有一些不的开发出了20W左右的慢走丝,但还未经过市场的检验、获得终端使用方的认可,其性能可信度不高。
)性能特点:鸡肋总体而言在中走丝的技术根底上一定程度的提升了加工效果,但并不能满足精细加工要求,且稳定性不行,对不同材料和加工条件的加工适应性不行。
实为鸡肋!基本参数指标:加工精度±0∙0025mm;表面粗糙度Ra≤0.5um第二类:中国**慢走丝代表品牌:庆鸿、精呈价格区间:45~60WRMB(庆鸿比精呈略贵)性能特点:将就满足了根底的慢走丝加工需求,是目前慢走丝市场长期保有的品牌机型,定位于慢走丝加工中的中低端市场。
基本参数指标:加工精度O.003~0.005mm;表面粗糙度Ra≤0.4um第三类:日系慢走丝代表品牌:三菱、沙迪克、西部价格区间:三菱:70W起;沙迪克:130W起;西部:180W起(RMB)性能特点:稳健日系慢走丝是整个慢走丝市场的中坚力量,起性能的稳定性、设备的耐操性、市场的占有量都是得到整个行业认可的,不必多说,只是天外有天、强中还有强中手,比起瑞士的阿奇夏米尔在核心技术上还是差了点意思。
基本参数指标:加工精度0.003mm;表面粗糙度Ra≤0.3 Um第四类:瑞士慢走丝代表品牌:瑞士阿奇夏米尔价格区间:300WRMB性能特点:牛到喷汁真正的、毫无争性能和加工效果自不必多说,这里吐槽一下做工方面的问题,且说它是恃才傲物吧!夏米尔的机床做工一般,小毛病较多,维修率高,比起他尊贵的身价这是个槽点。
相比起来核心技术略弱的日系就有诚意多了,人家岛国出品的东西稳定性、持久性、耐操性都是没得讲的,但是人家阿奇夏米尔有技术呀!只要是个有脑子的、有预算有购买能力的一样会选择阿奇夏米尔,毕竟核心技术才是生产力嘛!这是娘胎里的差距。
夏米尔慢走丝工艺参数
夏米尔慢走丝工艺参数全文共四篇示例,供读者参考第一篇示例:夏米尔慢走丝工艺是一种高精度加工工艺,适用于制造精密零部件和复杂形状的零件。
本文将从慢走丝工艺的基本原理、工艺参数及优势等方面进行介绍,希望能为读者提供一些参考。
夏米尔慢走丝工艺是一种使用线切割机床进行切割加工的工艺,通过电脉冲将工件表面的金属材料剥离下来,从而实现对工件进行加工的目的。
其工作原理是利用一根细丝作为电极,在脉冲电流的作用下,将工件材料熔化并冷凝成小颗粒,最终被冲击气流冲走,实现切割加工。
在夏米尔慢走丝工艺中,有一些重要的工艺参数需要进行调整和控制,以确保加工效果和加工质量。
其中包括放电电流、放电电压、脉冲宽度、工作液流量、工作速度等参数。
这些参数的设定将直接影响到加工速度、加工精度以及电极磨损程度等方面。
放电电流是夏米尔慢走丝加工中最为关键的参数之一,它的大小将直接影响到放电火花的能量和加工效果。
通常情况下,放电电流越大,放电火花的能量就越强,加工效率也就越高。
但是要注意的是,放电电流过大会导致加工表面粗糙度增大和电极磨损加剧的问题。
工作液流量是指在加工过程中用于冷却和冲洗工件表面的液体流量,其大小将直接影响到加工热量的排除和加工效果。
合理的工作液流量能够有效地降低加工温度和冷却工件,从而提高加工质量和延长电极寿命。
工作速度是指慢走丝机床在进行加工时的运行速度,其大小将直接影响到加工精度和加工效率。
通常情况下,工作速度越快,加工效率就越高,但同时也会影响到加工精度。
因此需要根据具体的加工要求和工件的材料性能来合理地选择工作速度。
各种参数的调整和控制需要经过多次试验和实践,才能找到最佳的加工参数组合。
在实际加工过程中,工艺师需要根据工件的要求和材料特性来进行针对性的调整,以达到最优的加工效果。
夏米尔慢走丝工艺具有高精度、高效率、适用性广等优点,在航空航天、汽车、电子、医疗器械等领域得到了广泛的应用。
通过不断的研究和实践,相信夏米尔慢走丝工艺在未来会有更广阔的发展空间,为制造业的发展注入新的活力。
慢走丝线切割机床切割原理
慢走丝线切割机床切割原理慢走丝线切割机床是一种常见的金属切割设备,其切割原理是通过慢走丝线的作用,将高频电火花放电的能量转化为热能,从而使工件表面的金属材料熔化,然后通过机床的控制系统对工件进行切割。
慢走丝线切割机床的切割原理主要涉及到两个关键技术,即高频电火花放电和慢走丝线传动。
首先,高频电火花放电是指通过电极产生的高频脉冲电流,在工件表面形成小电火花,使金属材料局部熔化。
这种放电过程可以通过控制电极与工件之间的距离和放电能量来控制,从而实现对工件的切割。
慢走丝线传动是指通过一根细丝线将电极与工件连接起来,并通过机床的控制系统来控制细丝线的运动。
慢走丝线一般由金属丝制成,具有高强度和耐磨损性能,可以在高频电火花放电的作用下对工件进行切割。
通过控制细丝线的张力和速度,可以实现对工件的精确切割。
慢走丝线切割机床的切割原理具有以下优点。
首先,切割速度快,可以实现高效率的切割。
其次,切割精度高,可以实现对工件的精确切割,切割面光洁无毛刺。
此外,慢走丝线切割机床适用于各种金属材料的切割,包括铜、铝、钢等。
慢走丝线切割机床的切割原理还有一些需要注意的问题。
首先,由于高频电火花放电过程中会产生大量的热能,因此需要对机床进行冷却,以保证机床的正常运行。
其次,由于慢走丝线切割机床的切割精度受到细丝线的张力和速度的影响,因此需要对细丝线进行定期维护和更换,以保证切割质量。
最后,慢走丝线切割机床的切割过程中会产生大量的金属屑和废液,需要及时清理,以确保工作环境的清洁和安全。
慢走丝线切割机床是一种通过慢走丝线的作用将高频电火花放电能量转化为热能,实现对金属工件的切割的设备。
其切割原理主要涉及到高频电火花放电和慢走丝线传动两个关键技术。
慢走丝线切割机床具有切割速度快、切割精度高等优点,适用于各种金属材料的切割。
在使用过程中需要注意对机床的冷却、细丝线的维护和清理金属屑等问题,以确保切割质量和工作环境的安全。
慢走丝编程之一_曾学达线切割_新浪博客
尽管现在手工编程“光淘汰”了。但对我们在用各种软件做程式的时候大有好处,在日后的编程中对你更好的认识,了解,检查,修改工作都有帮助。所以现在有的公司招编程人员会考你手工编程,你不要感到奇怪。
因为接下来我们需要通过将别人做的程式拿来“解剖”分解,进一步认识程式的特点。并用心收集加工中的各种格式的程式,象入子,冲头,模板等,先不管什么锥度,变锥,上下异形的,基本的会了,玩程式“花样”就简单了。
分享: 分享到新浪Qing 2喜欢
阅读(871)┊ 评论 (1)┊ 收藏(0) ┊禁止转载 ┊ 喜欢▼ ┊打印┊举报 已投稿到: 排行榜 圈子
加载中,请稍候......
前一篇:用庆鸿慢走丝线割机的感受后一篇:慢走丝编程之二——塑料模慢走丝编程加工谈评论 重要提示:警惕虚假中奖信息|[商讯]我有明星气势签名[发评论]
在你了解慢走丝基本A.B.C.后,最好能买一个较熟的编程软件,弄台不要求配置很高的电脑或笔记本什么的,装上象市面上流行行的统达,MasterCAM,找上相应的资料开始自学。任何新的东西我们都可以从模仿开始,记住做程式的主要过程和步骤。动手编出你的第一道程序。在这里如果你想将“编程地基”打牢,可以学习手工编程。
能做程式,与做好程式不一样,编程易,在慢丝生产中能在客户要求和自己的加工能力范围内让加工有条不紊,让操机人员感到程式好用,方便装夹,便于加工中检查控制,提高工作效率。
想当一个慢丝“编程高手”也是要在实际工作中不断总结,不断练习检讨,向同行学习请教的,要具备多方面相关的知识经验。在下文会继续和你谈。
依我所经历编程过程,第一步:要认识慢走丝加工程式的构成内容,也就是G代码,如果你接触过快走丝3B,ISO的,慢走丝也是一些记录加工图形信息的直线,园弧的座标代码,与快走丝不同的是慢走丝的程式还有很多描述加工条件信息的辅助指令,即M代码,另外不同的慢丝系列机台,程式格式不一样。所以在输出G代码时各家有各家的后处理文件。
慢走丝电火花线切割的原理
慢走丝电火花线切割的原理慢走丝电火花线切割,也称为慢走丝电火花加工或电火花线切割,是一种金属加工技术,常用于制造业中的精密切割工艺。
它利用电火花放电原理,通过在工件表面上产生连续的电火花放电,从而实现对金属材料的精细切割。
慢走丝电火花线切割的原理是基于热电效应和电蚀效应。
它主要通过高频脉冲电流和金属导丝之间的电弧放电,使工件表面发生局部蚀刻,从而消除或分离金属材料。
下面将详细介绍慢走丝电火花线切割的原理和工作过程。
首先,慢走丝电火花线切割的核心设备是数控线切割机,它由数控系统、电源装置、导丝装置、电极和工作台等组成。
数控系统通过对工件上需要切割的轮廓进行编程,控制导丝和电极的运动轨迹,从而实现精确的切割。
电源装置提供高频脉冲电流,导丝装置将金属导丝送入工作区域,电极承担放电的作用,而工作台则用于固定工件。
慢走丝电火花线切割的工作过程如下:1. 准备工作:在进行线切割前,需要准备好工件和导丝。
工件可以是金属板材、金属管材或金属坯料等,导丝一般采用金属丝,如铜丝或铜包钢丝。
2. 预处理:首先,将待切割的工件固定在工作台上。
然后,将导丝插入工件中需要切割的起始点,并通过导丝装置将其牢固固定。
3. 编程设置:使用数控系统,编写编程代码,定义切割轮廓和切割路径。
编程可以通过绘图软件、CAD软件或CAM软件完成,具体取决于使用的数控系统。
4. 启动切割:经过以上准备工作后,开始执行切割操作。
数控系统将按照预先编写的代码,控制导丝和电极的运动轨迹。
5. 发生电火花:当导丝与工件表面接触时,高频脉冲电流从电源装置中传送到导丝和工件之间。
由于导丝和工件之间存在微小间隙,电流无法直接通过,而会产生电弧放电现象。
6. 电蚀加工:电弧放电会在工件表面产生高温和高能量区域,使金属材料发生蚀刻和融化。
蚀刻和融化的金属通过高温区域的气化和喷射效应被排除。
7. 完成切割:继续控制导丝和电极的移动,直到切割完整个轮廓。
切割的精度可以通过调整电流频率、脉冲宽度和切割速度等参数来控制。
线切割快走丝和中走丝和慢走丝的区别
最全线切割快走丝,中走丝,慢走丝有什么区别介绍?速度、效率、精度不一样。
慢走丝在我国虽然研究起步较晚,但该项技术已在华中科技大学机械学院等教学科研院所研发出来,其精度可达0.1um区别一:走丝的速度。
快走丝走丝速度大于等于2.5m/s,常用值6至10m/s,而慢走丝线切割走丝速度是小于等于2.5m/s。
常用值0.25至0.001m/s。
区别二:电极丝工作状态。
快走丝线切割机床是往复供丝,反复使用。
慢走丝线切割机床是单向动行,一次性使用。
区别三:电极丝材料。
快走丝线切割机床的电极丝材料是采用钼丝、钨钼合金,而慢走丝线切割是采用黄铜、铜、以铜为主体的合金或镀复材料的电极丝。
区别四:电极丝直径。
快走丝线切割机床电极丝的直径0.03至0.25mm,常用值直径为0.12至0.2mm,而慢走丝线切割电极丝的直径0.003至0.3mm,常用值直径为0.2mm。
区别五:穿丝方式。
快走丝线切割的穿丝方式只能是手工,而慢走丝线切割穿丝方式可以是手动的也可是自动。
区别六:工作电极丝长度。
快走丝线切割工作电极丝长度是数百米,而慢走丝线切割的工作电极丝长度为数千米。
区别七:电极丝振动。
快走丝线切割的电极丝振动较大,而慢走丝线切割的电极丝振动摇较小。
区别八:电极丝张力。
快走丝线切割的电极丝张力上丝后就固定不变,而慢走丝线切割的电极丝张力上丝后,可调,通常2.0至25。
区别九:运丝系统结构。
快走丝线切割机床运丝系统结构较简单,而慢走丝线切割机床运丝系统结构较复杂。
区别十:脉冲电源。
快走丝线切割机床开路电压80~100V,工作电流通1~5A,而慢走丝线切割机床开路电压300V,工作电流通1~32A。
区别十一:工作液。
快走丝线切割机床工作液是乳代液或水基工作液,而慢走丝线切割机床是去离子水,个别场合用煤油。
区别十二:工作液电阻率。
快走丝线切割机床工作液电阻率是0.5~50,而慢走丝线切割机床工作液电阻率10~100。
区别十二:导丝机构型式。
11-1线切割发展史
§11-1.线切割发展史20世纪中期, 苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时,发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉,从而开创和发明了电火花加工方法。
我国上海仪表工程师于60 年代独创的特种快速走丝电加工机床。
经过30 多年的发展和完善,现已成为模具加工不可缺少的装备,也是中国模具生产企业装备数量最多的电火花加工机床。
目前高速走丝线切割机床的市场保有量接近1千万台,并且还在以每年1.5万台左右的速度递增,自20世纪80年代起,由于采用了微机控制方式,高速走丝机床的功能及可靠性获得了飞速的发展。
•电火花线切割加工(Wire cut Electrical Discharge Machining,简称WEDM),有时又称线切割,是利用金属丝(钼丝、铜丝等)作为负极,导电材料(工件)作为正极。
脉冲电源发出连续的高频脉冲电压,加到正、负极上,在电极丝与工件之间加有足够的具有一定绝缘性能的工作液。
金属丝向工件表面靠近,当二者的间隙足够小(0.01毫米)时,在脉冲电压的作用下,金属丝与工件之间的空气或电解液被击穿,形成瞬时电火花放电,产生瞬时高温,使工件表面的金属局部熔化,甚至汽化,加上工作液的冲洗作用,使得金属被蚀除下来,实现切割加工。
§11-2.线切割加工原理线切割原理图按电极丝运动速度分为:快速走丝线切割机床(WEDM-HS)和慢速走丝线切割机床(WEDM-LS)两大类§11-3-1快速走丝线切割机床:电极丝常用的为钼丝或钨丝,(现国际流行镀锌丝)运丝速度为5~10m/s,钼丝做上下往返循环运动,钼丝φ0.05~0.25mm ,加工精度0.1~0.2mm ,表面粗糙度≤R a1.6µm 。
§11-3-2慢走丝线切割机床:电极丝为黄铜丝,运丝速度0.5m/s,黄铜丝做单向运动,铜(φ0.03~0.35mm ),加工精度0.01mm ,粗糙度R a0.3µm。
慢走丝切割速度的计算方法
线切割发展至今已经有40多个年头,从早起到现在3厘每平方毫米的工价就可以看出线切割行业的竞争十分激烈。
那么,如何从竞争中脱颖而出,就是线切割代加工、企业生产线又或是线切割生产厂家在追求的目标了。
从侧面来讲,或许提升加工速度是就是一个突破重围的方向,也是绝大多数线切割生产厂家在追逐的方向。
线切割加工速度:
线切割是一个总称,在常规材料,常规厚度的情况下,快走丝的基础速度为6000mm²/h,快一些的8000左右,破万效率的就被冠以“神机”的称号了,例如广东大铁。
中走丝是在快走丝的基础上研发出来的新机型,区别就是增加了修刀功能,割一修二的综合基础速度为2000mm²/h,能上3000的基本就很少有厂家能做到了。
慢走丝小编没有使用过,具体的效率数值就不清楚拉,峰值效率可以达到300mm²/min,有效效率为
120mm²/min。
线切割切割速度计算公式:
切割面积÷时间=速度
加工周长×高度=切割面积
换句话说,切割面积×速度成×加工单价=加工总额
1/1。
线切割发展历史
线切割发展历史:电火花数控线切割机(Wire cut Electrical Discharge Machining简称WEDM),属电加工范畴,是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时,发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉,从而开创和发明了电火花加工方法。
线切割机也于1960年发明于前苏联,我国是第一个用于工业生产的国家。
其基本物理原理是自由正离子和电子在场中积累,很快形成一个被电离的导电通道。
在这个阶段,两板间形成电流。
导致粒子间发生无数次碰撞,形成一个等离子区,并很快升高到8000到12000度的高温,在两导体表面瞬间熔化一些材料,同时,由于电极和电介液的汽化,形成一个气泡,并且它的压力规则上升直到非常高。
然后电流中断,温度突然降低,引起气泡内向爆炸,产生的动力把溶化的物质抛出弹坑,然后被腐蚀的材料在电介液中重新凝结成小的球体,并被电介液排走。
然后通过NC控制的监测和管控,伺服机构执行,使这种放电现象均匀一致,从而达到加工物被加工,使之成为合乎要求之尺寸大小及形状精度的产品。
电火花线切割机按走丝速度可分为高速往复走丝电火花线切割机(Reciprocating type High Speed Wire cut Electrical Discharge Machining俗称快走丝)、低速单向走丝电火花线切割机(Low Speed one-way walk Wire cut Electrical Discharge Machining俗称慢走丝)和立式自旋转电火花线切割机(Vertical Wire Electrical Discharge Machining machine tool With Rotation Wire)三类。
又可按工作台形式分成单立柱十字工作台型和双立柱型(俗称龙门型)。
往复走丝电火花线切割机床的走丝速度为6~12m/s,是我国独创的机种。

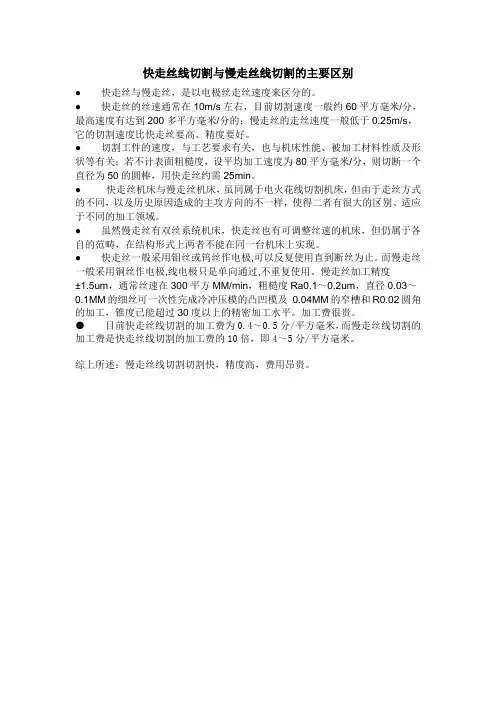

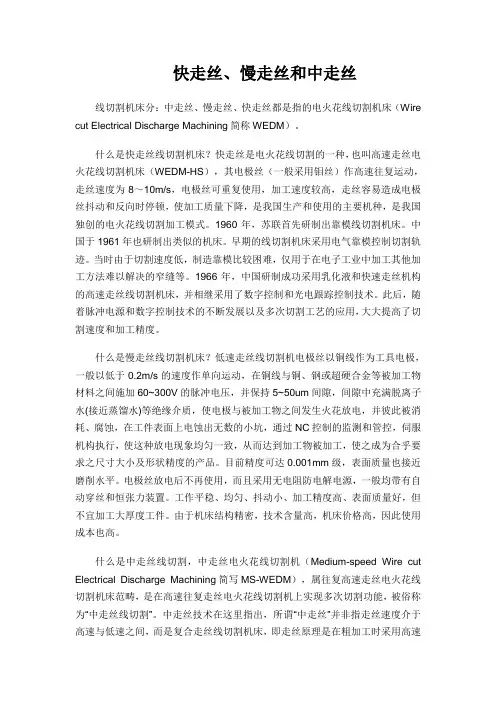

慢走丝、中走丝、快走丝的相同点和不同点
慢走丝、中走丝、快走丝的相同点和不同点
共同点:慢走丝、中走丝、快走丝都是金属线材与金属放电腐蚀加工。

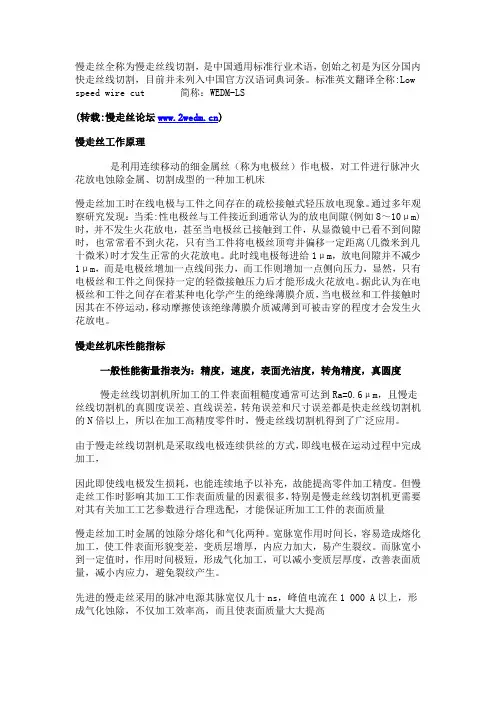

先说慢走丝:慢走丝丝电极是铜丝。
切割一次铜丝也只能用一次。
特点是加工精度高可达到0.01mm以内。
表面加工粗糙度非常好。
但是慢走丝机床价格比较贵。
快走丝:丝电极是钼丝。
与慢走丝不同的是钼丝也比较便宜。
而且是钼丝的往复加工。
机床价格较便宜。
而且快走丝是中国人发明的喔。
加工效率较高成本低。
但是快走丝机床加工精度没有慢走丝好。
表面粗糙度也很差。
中走丝:取快、慢走丝两者优点。
中走丝是由快走丝演变而来的。
基本的加工原理是一样的。
也是用钼丝往复式加工。
但是加了一个功能就是多次切割加工。
多次切割加工就是切割一个工件分为三条走刀路线。
切割第一次是等同于粗加工,切割第二次等同于半精加工。
切割第三次等同于精加工。
每次加工的放电参数不同且与工件切割的接触间隙不同可以加工出较高加工精度要求的工件。
表面粗糙度可达到R0.8。
1/ 1。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
慢走丝线切割的历史
我国的慢走丝线切割技能学习于前苏联,其时赴苏学习的四人中尚有
哈尔滨工业大学刘教授健在,可称为我国电火花加工技能的开山祖师。
在其时榜首机械工业部机床东西局的掌管下,在姑苏长风机器厂形成了榜首代产物——GX72A型数控线切割机床。
从1972年开始,在姑苏长风机器厂获得了全套图纸之后,泰州外表机床厂即开始安排试制出产,是国内最早出产数控线切割机床的厂家之一。
跟着经济的打开,一起是模具制作工艺上的打破,慢走丝加工技术
在各种模具制作中所起的效果使得电火花线切割机床显现出越来越
广阔的商场。
1975年原一机部机床东西局下达了(75)147号文件,
由江苏省电加工研究所牵头,安排有关单位组成电火花线切割机床联合描绘组。
联合描绘后定名为DK6732CNC加工中心夹具机床。
因为其时唐山地地震影响,有些描绘人员无法参与描绘作业,为了加快描绘开展,江苏省电加工研究所一起发函,延聘泰州外表机床厂张茂龙、孙成训两同志参与联合描绘。
据当事人回想,参与联合描绘的还有姑苏第三光学仪器厂、上海第八机床厂、长春第四机床厂、天津外表机床厂、四川汉川机床厂等单位。
