八年级物理光路图专项练习
八年级物理上册专题二光路作图试题

专题二光路作图制卷人:打自企;成别使;而都那。
审核人:众闪壹;春壹阑;各厅……日期:2022年二月八日。
1、完成以下光路图1题图2、完成以下光路图2题图3、完成以下各图的光路图3题图4、根据光的反射定律完成图中的光路图:4题图5、完成图中各光路图.5题图6、完成以下光路图,并标出反射角和入射角的读数6题图7、完成以下光路并标出反射角的度数.7题图 8题图8、完成图中光经镜面两次反射的光路图.9、完成下面各图中光反射的光路图.9题图10、〔2021•〕如图,一束光从空气斜射入水中,请你完成光路图.10题图〔1〕〔2〕11题图〔1〕 1题图〔2〕 11、请完成以下光路图〔3〕画出平面镜中的虚像〔4〕完成光线经过玻璃砖的光路图11题图〔3〕 11题图〔4〕12、在图中的虚线框内填上适当的光学器件,完成光路图.12题图13、在图中的方框内填入适宜的光学元件,并完成光路图13题图14、〔1〕完成以下光路并标出反射角的度数〔图a〕.〔2〕作出物体AB在平面镜中所成的像〔图b〕.〔3〕作出点N在平面镜中像的位置,并完成OM的光路〔图c〕.14题图15、如下图,由点光源S发出的光,经平面镜MN反射后,其中一条反射光线经过B点,完成光路图.15题图 16题图16、画出AB在平面镜中的像17、〔4〕太阳光线与程度面成30度的角,假设用平面镜将太阳光反射后,要照到竖直的深井里,镜面与程度面成多大的角度?请在图中画出其光路图,并标出该角度17题图 18题图18在右图的方框中放置一平面镜,光线通过平面镜后的方向变化如图中所示,试画出平面镜并完成光路图.19、如下图两条光线是由同一点光源发出经平面镜反射后形成的,请完成光路图,并确定光源S的位置. 19题图 20题图20、如图,A、B是由同一发光点S发出的反射光线,试完成光路图并确定S的位置.21、如下图,S是水中鱼所在的位置,S’是人眼在A点处看到的鱼的位置,请你完成光路图.21题图 22题图22、光从空气斜射入水中,画出光路图.23、一条与程度地面成60°角的入射光线如图,假设使它的反射光线与地面平行,应该怎样放置平面反射镜?完成以下图中的光路图23题图 24题图24、根据平面镜成像特点画出图中物体在平面镜中的像25、〔2021•〕图中,两条光线是由同一点光源S发出经平面镜反射后形成的,请完成光路图,并确定光源S的位置.25题图 26题图26、如下图,位于B处的眼睛沿BO方向观察到水中有一个发光小球,根据图中给出发光小球和观察到的发光小球像的位置,完成光路图.27、〔1〕完成图1光路并标出反射角的度数.〔2〕画出图2中从A点出发,经平面镜反射后经过B的光线.27题图 28题图28、如下图,从S点发出的一条光线,经平面镜MN反射后,其反射光线恰好通过P点.请你作出这条入射光线并完成光路图.29、在水池的一角有一块平面镜,现有一束光线从水中射向平面镜,如图,请完成光路图,并标出反射角〔用“α〞表示〕和折射角〔用“β〞表示〕29题图 30题图30、〔2021•〕如下图,AB、CD是某一点光源S发出的二条入射光线,请画出它们的反射光线,标出点光源的位置,并完成光路图31、如下图,平面镜前有一点光源S,S发出的一束光线被平面镜反射后经过A点,请作出该光线的光路图.31题图 32题图32、根据光的镜面反射规律,画出光线在潜望镜中的光路图.33、如下图,是某同学在做光由空气射向水中的折射实验时画的一幅草图,他把水面画成实线,法线画成虚线,入射光线与折射光线是现场描的,但没有及时标出箭头,并且图的方向放乱了,请你在图中帮他完成光路图,并标明哪局部是空气,哪局部是水?33题图 34题图34、图中是一个深井,为了使阳光能竖直照到井底请画出平面镜的位置图.〔保存作图过程〕35、如下图,S′为点光源S在平面镜MN中的像,SA为点光源S发出的一条光线,请画出平面镜MN,并完成光线SA的光路.35题图36将一平面镜斜放在装有水的水槽中,有一束光线垂直射向水面,如下图,请画出这束光线在水中行进最后射出水面的光路图.36题图37题图37如下图,S为发光点,由S发出的光经水面反射后通过P点,请你在图中画出入射光线、反射光线以及折射光线的大致方向38、小明站在游泳池边A处,看到路灯B在池水中的像与他看到的池中一条鱼在C点重合,用光学作图法确定路灯B的位置和鱼的大致位置.38题图39题图39位于B处的眼睛沿BO方向观察到水中有一个发光小球,根据图中给出发光小球和观察到的发光小球像的位置,完成光路图.40如下图的两架敌机,一架是实际飞机,一架是从潜水艇上观察到的该飞机的像,请用光的作图法确定哪架是实际飞机.40题图41题图42题图41、如下图,是一只手表在平面镜中的像,那么,这只手表所示的实际时间是是〔〕A、1点40分B、7点零5分C、10点25分D、4点55分42、如下图,平面镜上方有一竖直挡板P,AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线,请在图上作出发光点S.〔要求留下作图痕迹43题图 44题图43、如下图,物体AB在平面镜MN中所成的像为A′B′,请你利用平面镜成像的特点确定平面镜MN的位置.44、如下图,在平面镜前有A、B两光点,人站在镜什么位置观察A、B两点恰好重叠.用作图方法,求出人眼所在位置.制卷人:打自企;成别使;而都那。
人教版八年级物理试题:光现象作图100题

学校:___________姓名:___________班级:_____________1.如图所示,a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线,请在答题卡的图中根据反射光线a、b画出点光源S的位置.(根据平面镜成像特点作图)2.图甲所示.A′B′是物体AB在平面镜中所成的像,根据平面镜成像的特点在图中画出平面镜.3.如图所示,插入水中的筷子,在水中的部分看起来向上弯折了。
如果人眼在C点处看到筷子B点的像在位置B′点,请在图上画出B点的一条光线经水面折射后过C点的光路图。
4.如图,作出物体AB在平面镜中所成的像。
5.如图,根据光路作出平面镜放置的位置:6.如图,作出反射光线,并标出反射角以及其大小:7.室内一盏电灯S(电灯可看作一点光源)。
请画出不透明物体AB在墙壁上形成影子的光路,并标出影子的位置。
8.有一束光沿AO射入一个暗盒中的平面镜上,如图所示,若要使反射光线从小孔B射出,可以将平面镜上、下、左、右移动,使移动后的镜面与原镜面平行,试画出此时平面镜放置的位置,并完成光路.9.如图,A为一发光点,试根据平面镜成像规律在图中作出反射光线经过B点的一条入射光线,并将光路补充完整;10.如图,根据反射光线OB,画出对应的入射光线,并在入射角位置标出入射角的大小;11.如图所示,光从空气斜射入某种液体中,被水平放置于液体底部的平面镜反射,最后返回空气中。
请在图中画出这时经平面镜反射的光线和在水面处的折射光线。
12.某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出,根据平面镜成像规律,在图中画出发光点S的位置.13.魔术是深受同学们喜爱的节目,其中包含着许多科学原理.图1是小明自制的一只魔术箱,表演时他将开口的方形空箱面展示给观众,把纸币从空箱顶端的投币口投入,结果纸币“不翼而飞”.原来魔术箱中有一块平面镜,请你在图2中画出平面镜的位置及你所能看到的两个物和像.14.根据平面镜成像的特点,在图中画出物体在平面镜中的像.15.如图所示,两架敌机,一架是实际飞机,一架是从潜水艇的观察口看到的该飞机的像,请用光路确定哪架是实际飞机。
(完整word版)光路图专项练习题

八年级物理------光路图专项练习
1 •作出下列各图的入射光线(或反射光线、镜面、折射光线)并标出入射角、反射角
或折射角。
A
2•根据平面镜成像特点画出镜中的像(或镜前的物体)
s
*
•
/
A
B;
■/
\
X
X
\
I/
IZ
1Z
IZ
\
A
4、有一束光通过A点射到镜面反射后过B点,请画出入射光线和反射光线。
7•完成下列五个光路图
5 •完成下列各透镜的光路
6•在下图方框中填入适当的透镜,并完成光路
10画出物体AB通过凸透镜所成像的大致位置及成像情况。
f
V
12.A ' 是AB通过凸透镜所成的像,请你用作图法确定光心和两个焦点的位置
A
i
B. Bl
A;
1。
八年级物理光路图专题

1、如图1所示,一束光射到平面镜上发生光的反射,请画出入射光线AO的反射光线(要求画出法线).3、如图3, A、B是两块互相垂直放置的平面镜,有一条光线按图中所示的方向射向A镜,请在图中完成光路图。
4、如下图A所示,一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹(注意标出法线)。
6、如图6所示,光源S发出的一条光线射向水中,在水面发生折射后,经过P点。
请你在图中大致作出入射光线和折射光线。
7、如图(b)所示,请画出光从空气射入玻璃再从玻璃到空气的光路图.8、如图上面右图8所示,在练功房里,小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
9、如图下左图为一半球形玻璃砖,请画出光线从。
点(球心)射入玻璃砖到射出玻璃砖的完整光路图。
10、如图上右图所示,一直角三棱镜顶角为30°, 一束光垂直人8边入射,从AC边又射入空气中,请画出从AC边出射的光线。
11、竖直向下照射的太阳光经平面镜反射后,沿水平方向射 5 !L…入涵洞中,请在右图中画出平面镜的位置,并完成光路图。
12、下图中,两条光线是由同一点光源S发出经平面镜反射' 」后形成的,请完成光路图,并确定光源S的位置。
13、如图所示,点光源S发出的哪一条光线经平面镜反射后经过A点?20、如下图所示,MN为一平面镜,P为一不透光的障碍物,人眼在S处,试用作图法画出人通过平面镜能看到箱子左侧多大范围的地面。
要求画出所有必要光线的光路图,并在直线CD上用AB线段标出范围。
+ A777777777777777777777777^21、画出下列图中透镜的折射光线的方向。
RI・)「' w -・」—・」「・「'-•-H臼F夕地面C n图722、完成下列透镜的光路。
1、有一个瓶子装满油时,总质量是1.2kg,装满水时总质量是1.44kg,水的质量是1.2kg,求油的密度.2、甲物体的质量是乙物体的3倍,使甲、乙两个物体的体积之比3:2,求甲、乙两物体的密度之比.3、小瓶内盛满水后称得质量为210g,若在瓶内先放一个45g的金属块后,再装满水,称得的质量为251g,求金属块的密度.4、两种金属的密度分别为p、P,取质量相同的这两种金属做成合金,试证明该合金的密度为工?2 12p+ p(假设混合过程中体积不变).5、有一件标称纯金的工艺品,其质量100g,体积为6cm3,请你用两种方法判断它是否由纯金(不含有其他常见金属)制成的?(p金=19.3x 103kg/m3)6、设有密度为p 1和p2的两种液体可以充分混合,且p1= 2p2,若取体积分别为匕和V2的这两种液体混1 34合,且V = 1 V,且混合后总体积不变.求证:混合后液体密度为3p或4p . i 2 2 2i 3 27、密度为0.8g/cm3的甲液体40cm3和密度为1.2g/cm3的乙液体20cm3混合,混合后的体积变为原来的90%, 求混合液的密度.8、如右图所示,一只容积为3x 10-4m3的瓶内盛有0.2kg的水,一只口渴的乌鸦每次将一块质量为0.01kg 的小石子投入瓶中,当乌鸦投了25块相同的小石子后,水面升到瓶口,求:(1)瓶内石声的总体积.(2)石块的密度.9、某冰块中有一小石块,冰和石块的总质量是55g,将它们放在盛有水的圆柱形容器中恰好悬浮于水中(如图21甲所示)。
初二物理光学画图题专项60题+答案解析

初二物理光学画图题专项60题一.作图题(共60小题)1.人在什么范围内能看到窗外一棵树的全部?请作图说明(请将该范围用阴影标明)。
2.如图所示,人站在路灯下,请画出人在地面上形成影子的范围。
3.如图所示,路灯下站着甲、乙两人,地上留下了他们的影子,通过作图确定路灯S的位置。
4.如图,发光点A发出的光被物体BC阻挡后,在墙壁上留下了物体BC的影,请在图中作出物体BC的影B′C′。
(保留作图痕迹)5.“坐井观天所见甚小”,假设P点为青蛙的眼睛,请画出青蛙看到天空范围的光路图。
6.请在图中作出发光体AB通过小孔在MN上所成的像(画出两条光线和所成的像)。
7.在图中作出发光物体CD经过小孔在半透明纸(相当于光屏)上所成的像及光路。
8.如图所示,画出烛光下杆AB在桌面上的影子范围。
9.画出图中入射光线的反射光线。
10.如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线,请确定点光源S 的位置并完成光路图。
11.周末,小明在家看电视时,对着墙按遥控器,发现有时能改变电视机频道。
如图所示,MN表示墙壁,A点表示遥控器发出红外线处,B点表示电视机接收信号处。
请画出本次控制电视机的光路。
12.有时,黑板反光会“晃”着部分同学的眼睛。
如图所示,OA为黑板反光时的一条反射光线,请在图中画出OA的入射光线并标出入射角的大小。
13.如图所示,OA是由平面镜射出的反射光线,请在图中作出OA的入射光线。
14.如图,A为暗室中的点光源,B为不透光薄板,B与上方水平放置的平面镜左边缘对齐,请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图(只考虑直接经平面镜到达地面光线)。
15.自行车尾灯可有效避免夜间交通事故的发生,它由多组“直角反射器”组成,其中一组“直角反射器”如图所示,一束光射向平面镜S1,请在图中画出经过S1、S2两个平面镜反射后的光路图。
16.一束激光沿ab方向入射到“角反射器”的平面镜S1上,请在图中画出经平面镜S1、S2反射后的光路。
初二物理光路图50道题

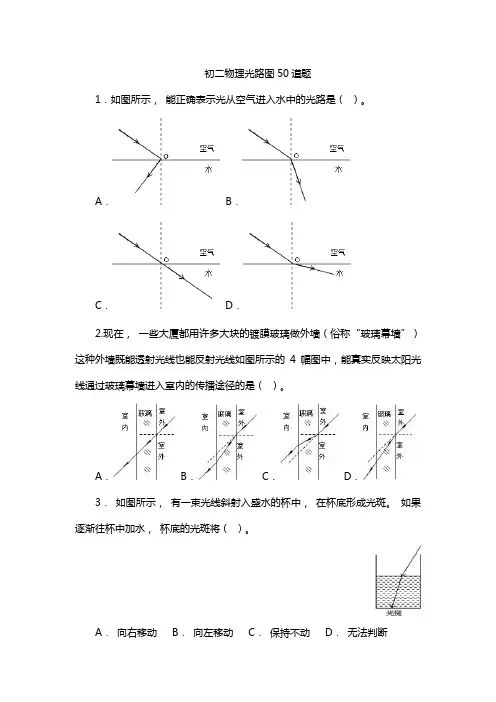

初二物理光路图50道题1.如图所示,能正确表示光从空气进入水中的光路是()。
A.B.C.D.2.现在,一些大厦都用许多大块的镀膜玻璃做外墙(俗称“玻璃幕墙”)这种外墙既能透射光线也能反射光线如图所示的4 幅图中,能真实反映太阳光线通过玻璃幕墙进入室内的传播途径的是()。
A.B.C.D.3.如图所示,有一束光线斜射入盛水的杯中,在杯底形成光斑。
如果逐渐往杯中加水,杯底的光斑将()。
A.向右移动B.向左移动C.保持不动D.无法判断4.如图所示,OA 是一条折射光线,若OA 与水面夹角为50°,关于入射角a、折射角b大小的判断正确的是()。
A.a>40°,b=50°B.a>40°,b=40°C.a<40°,b=50°D.a<40°,b=40°5.下列各图中,哪个能正确表示光从空气斜射入水中的情况()A.B.C.D.6.一束光从空气斜射入水中,在水面发生反射和折射,下面哪一个光路图是正确的()。
A.B.C.D.7.仔细观察:下图是光斜射在空气与玻璃界面处发生反射和折射的光路图,正确的是()。
A.B.C.D.8.两块完全相同的平行玻璃砖相互垂直放置.如图一束单色光从左侧水平射入左侧玻璃砖,从右侧射出,则出射光线与入射光线()。
A.平行B.不平行向上偏折C.不平行向下偏折D.都有可能9.如图所示,一束光线斜射入容器中,在P 处形成一光斑,在向容器里逐渐加满水的过程中,光斑将()。
A.向左移动后静止B.向右移动后静止C.先向左移动再向右移动D.仍在原来位置10.如图所示,当光从空气斜射入水中时反射光线与水面成40°角,则()。
A.入射角是50°B.入射角是40°C.折射角大于50°D.折射光线在MN的右侧11.如图是光通过三棱镜时的示意图,其中正确的是()。
A. B. C. D.12.如图所示,把一反射面向上的凹镜置于容器内,有一束平行光线以凹镜反射后会聚在A点,如果向容器内加一些水,将凹镜恰好浸没在水中,则该光束的会聚点A的位置将()。
八年级物理《光路图》专题

1、如图1所示,一束光射到平面镜上发生光的反射,请画出入射光线AO的反射光线(要求画出法线).2、请在图2中画出物体AB在平面镜中所成的像A1B2。
3、如图3,A、B是两块互相垂直放置的平面镜,有一条光线按图中所示的方向射向A镜,请在图中完成光路图。
4、如下图A所示,一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹(注意标出法线)。
5、如图5所示,AO表示从空气射向玻璃的一束光,请画出折射光线的光路图。
6、如图6所示,光源S发出的一条光线射向水中,在水面发生折射后,经过P点。
请你在图中大致作出入射光线和折射光线。
7、如图(b)所示,请画出光从空气射入玻璃再从玻璃到空气的光路图.8、如图上面右图8所示,在练功房里,小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
9、如图下左图为一半球形玻璃砖,请画出光线从O点(球心)射入玻璃砖到射出玻璃砖的完整光路图。
图6S水图8AO300图1图2图2图3 图410、如图上右图所示,一直角三棱镜顶角为30°,一束光垂直AB边入射,从AC边又射入空气中,请画出从AC边出射的光线。
11、竖直向下照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请在右图中画出平面镜的位置,并完成光路图。
12、下图中,两条光线是由同一点光源S发出经平面镜反射后形成的,请完成光路图,并确定光源S的位置。
13、如图所示,点光源S发出的哪一条光线经平面镜反射后经过A点?20、如下图所示,MN为一平面镜,P为一不透光的障碍物,人眼在S处,试用作图法画出人通过平面镜能看到箱子左侧多大范围的地面。
要求画出所有必要光线的光路图,并在直线CD上用AB线段标出范围。
21、画出下列图中透镜的折射光线的方向。
22、完成下列透镜的光路。
23、在下列各图中的适当位置画出一个合适的透镜。
1、有一个瓶子装满油时,总质量是1.2kg ,装满水时总质量是1.44kg ,水的质量是1.2kg ,求油的密度.2、甲物体的质量是乙物体的3倍,使甲、乙两个物体的体积之比3:2,求甲、乙两物体的密度之比.3、小瓶内盛满水后称得质量为210g ,若在瓶内先放一个45g 的金属块后,再装满水,称得的质量为251g ,求金属块的密度.F FF FFFF F F FF FF FFF4、两种金属的密度分别为21ρρ、,取质量相同的这两种金属做成合金,试证明该合金的密度为21212ρρρρ+⋅(假设混合过程中体积不变).5、有一件标称纯金的工艺品,其质量100g ,体积为6cm 3,请你用两种方法判断它是否由纯金(不含有其他常见金属)制成的?(33kg/m 103.19⨯=金ρ)6、设有密度为1ρ和2ρ的两种液体可以充分混合,且212ρρ=,若取体积分别为1V 和2V 的这两种液体混合,且2121V V =,且混合后总体积不变.求证:混合后液体密度为123ρ或234ρ.7、密度为0.8g/cm 3的甲液体40cm 3和密度为1.2g/cm 3的乙液体20cm 3混合,混合后的体积变为原来的90%,求混合液的密度.8、如右图所示,一只容积为34m 103-⨯的瓶内盛有0.2kg 的水,一只口渴的乌鸦每次将一块质量为0.01kg 的小石子投入瓶中,当乌鸦投了25块相同的小石子后,水面升到瓶口,求:(1)瓶内石声的总体积.(2)石块的密度.9、某冰块中有一小石块,冰和石块的总质量是55g ,将它们放在盛有水的圆柱形容器中恰好悬浮于水中(如图21甲所示)。
初中物理八年级光现象作图专项练习(含答案)

光现象作图专项练习(含答案)1.在如图中,根据平面镜成像特点画出物体AB在平面镜MN中所成的A′B′。
2.画出图中入射光线经平面镜反射后的光线。
3.如图,光源S发出的一束光从空气射向水面,在容器壁上点P、Q处出现光点,画出上述现象的入射光线、反射光线和折射光线;4.一束光线从空气垂直射向玻璃砖,穿过玻璃砖后从另一表面射出,请在图中画出该光路图(不考虑光的反射)。
5.有一工作间,人在B处要想看到外间A处的花盆,需要在某处安装一块平面镜。
请把平面镜C画到合适的位置,并完成由B看到A的光路(只需在图中画出一条光的完整路径)。
6.一条入射光线与镜面的夹角为30°,作出反射光线,并标出反射角的大小。
7.小明站在池水旁观赏游鱼,恰好看见一架飞机飞过,分别用A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机,请画出小明看见鱼和飞机的光路图,并用“D”大致标出鱼在池水里的实际位置。
(保留必要的作图痕迹)8.根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。
9.如图所示,利用一块平面镜使太阳光水平射入隧道内,请你通过作图画出平面镜,并在图中标出反射角的度数。
10.如图所示,在清水池底水平放置一平面镜,一束光射向水面的A点,经水折射和平面镜一次反射后射向水面的B点,请作出该过程的光路图。
11.如图所示,有一束光从空气斜射入水中,MN为法线,请你画出它的反射光线和折射光线。12.请在图中画出物体AB在平面镜中所成的像A'B'。
13.光从空气斜射向玻璃,发生反射和折射。
请完成光路。
并标出反射角的度数。
14.如图所示,光线垂直射入水面,水里有个平面镜,请画出此题的光路图。
15.如图所示,a、b两条光线是由同一发光点S发出的经平面镜反射后的光线,试根据平面镜成像特点,作出发光点S的位置。
16.一束光射向一块玻璃砖(如图),并穿过玻璃砖,请你画出这束光进入玻璃和离开玻璃后的光线。
