220kV母线倒闸操作讲义

220kV母线倒闸操作讲义（实操课）课程目标通过本次课程，使学生们了解掌握双母线倒闸操作基本要求、遵循原则、及倒、停母线操作相关知识。

达到能熟练的手工填写(220kV母线)倒闸操作票。

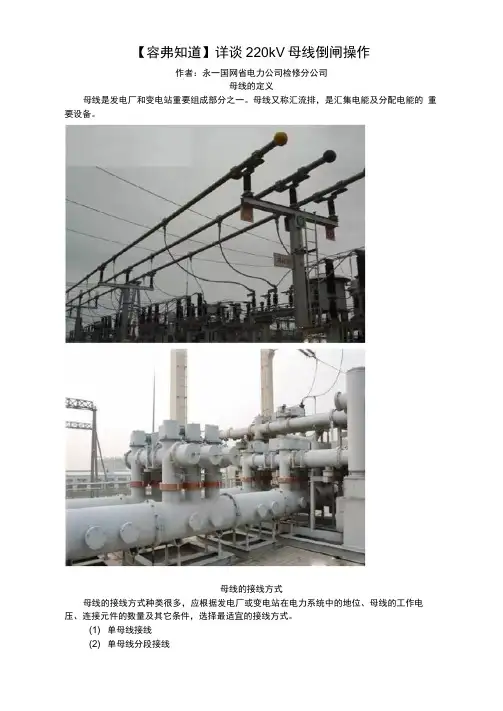

一、220kV母线及部分设备1、什么是母线在发电厂和变电所的各级电压配电装置中、将发动机、变压器与各种电器连接的导线称为母线。

母线是各级电压配电装置的中间环节，它的作用是汇集、分配和传送电能。

2、思考题1）母线的作用是什么何种情况应设置母线母线的作用：是汇集和分配电能。

在进出线较多的情况下，为便于电能的汇集和分配，应设置母线，这是由于安装时，不可能将很多回进出线安装在一点上，而是将每回进出线分别在母线的不同点连接引出。

一般具有四个以上间隔时，就应设置母线2）母线有哪些部件组成母线组成：由导线、绝缘子、架构（支杆）接地装置、金具。

导线形式有软导线（钢芯铝导线）、硬导线（管型和矩形铝或铜导线）。

二、220kV母线接线方式1、有汇流母线的接线形式可分为两大类：（一）单母线：1：单母线2：单母线分段3：单母线（分段）带旁路（二）双母线：1：双母线2：双母线分段（单分段双分段） 3：双母线（分段）带旁路4：3/2断路器接线5：变压器-母线组接线2、双母线3、双母线接线特点有两组母线（Ⅰ、Ⅱ）。

每一个电源回路和出线回路均通过一台断路器和两台隔离开关分别接到两组母线上。

两组母线通过一台母联断路器相连。

1）双母线接线优点供电可靠性大，轮流检修母线时，不必中断对用户的供电；检修任何一条母线的隔离开关时，只需将隔离开关所属的线路停电，其余线路可以不停电；当一条母线发生故障时，可以用另一条母线迅速恢复供电，缩小线路停电范围；任何一条线路的断路器因故不能操作时，可以用倒母线的方式，用母联断路器代替线路断路器进行操作；运行方式灵活；另外还具有调度、扩建、检修方便的优点2）双母线接线缺点接线比较复杂，倒闸操作时容易发生误操作；母线隔离开关较多，配电装置的结构复杂，故经济性较差；当母线故障时，须短时切除较多的电源和线路；三、母线倒闸操作的相关知识1、操作术语定义1）倒闸操作：是指将电气设备由一种状态转换成另一种状态的所有动作，包括一次系统运行方式变更，继电保护定值调整，装置的启停用，二次回路切换，自动装置投切、试验等所进行的操作执行过程的总称。

2）倒母线：是指双母线接线方式的变电站（开关站），将一组母线上的部分或全部开关倒换到另一组母线上运行或热备用的操作。

3）倒负荷：是指将线路或变压器负荷转移至其他线路或变压器供电的操作。

4）并列：是指通过人工操作，使两个电气元件连接到相同的电网运行节点上或电网与电网之间在相序相同，且电压、频率允许的条件下并联运行的操作。

5）解列：是指通过人工操作，使两个电气元件从相同的电网运行节点上分离或电网与电网之间解除并联运行的操作6）合环：是指将电气元件构成的网络闭合运行的操作。

7）同期合环：是指通过自动化设备或仪表检测同期后自动或手动进行的合闸操作。

8）解环：是指将电气元件构成的闭合网络开断运行的操作。

9）充电：是指使空载的线路、母线、变压器等电气设备带有标称电压的操作10）代路：是指用旁路开关代替其他开关运行的操作。

2、母线操作原则1）母线操作时，应根据继电保护的要求改变母线差动保护运行方式。

2）母线停、送电操作时，应防止电压互感器二次侧向母线反充电。

3）用母联开关对母线充电时，应投入母联开关充电保护，充电正常后退出充电保护。

4）倒母线前，应将母联开关的直流控制电源断开，使母联开关置死连接位置，再进行逐个倒换，倒换完毕、检查停电母线无出线刀闸后，最后接通母联开关直流控制电源、拉开母联开关。

5）对母线充电的操作，66kV及以下带电压互感器进行，220kV电压互感器为电容式的，可带电压互感器进行，并有以下几种方式（1）用母联开关进行母线充电操作（2）用主变压器开关对母线进行充电（3）用线路开关或旁路开关对母线充电3、操作类型定义1)远方遥控操作：指从调度端或集控站发出远方操作指令，以微机监控系统或变电站的RTU当地功能为技术手段，在远方变电站实施的操作。

2)就地操作：指在变电站内的主控室（或设备操作机构处）通过后台监控机、操作把手、操作机构、绝缘杆等进行的操作。

操作人员和所操作的设备均在一个变电站内。

3)单一操作：是指一个操作项完成后，不再有其他相关联的电气操作。

4)程序操作：是遥控操作的一种，是通过批命令实现的操作。

5)监护操作：由两人进行同一项操作。

监护操作时，其中一人对设备较为熟悉者作监护。

特别重要和复杂的倒闸操作，由熟练的运行人员操作，值班负责人监护。

6)单人操作：由一人完成的操作。

4、为什么母线刀闸操作后检查母差保护刀闸位置指示正确母线刀闸操作后，特别是送电时母线刀闸操作后，应检查：1）母差保护装置刀闸位置指示和一次设备相对应；2）该线路保护电压切换继电器动作正确。

5、倒闸操作主要流程1)预接受操作任务2)操作人填写操作票3)正值（监护人）审票4)调度发布正式操作命令5)监护人与操作人相互对操作风险分析6）模拟操作、核对操作的正确性7）对安全、操作工器具的准备和检查8、进入设备操作现场9）监护人唱票、操作人操作10）完成操作、全面检查11）汇报调度、填写记录12）总结操作全过程的正确性，并作出评价6、母线恢复送电的操作注意事项1)母线检修后送电前应检查母线上所有检修过的母线隔离开关确在断开位置，防止向其他设备误充电。

2) 经母联开关向另一条母线充电，应使用母线充电保护（若母线配备两套母差保护，则两套母差的充电保护压板均应投入）。

【母联有独立充电保护装置时，可不用母差保护的充电功能】四、220kV母线相关保护1、什么是母线保护通俗的讲，就是有选择的快速、可靠、灵敏进行判断和动作，切除母线故障的装置就是母线的保护。

2、母线保护的要求1)安全性和可靠性:与其他主设备保护相比，对母线保护的要求更苛刻。

要求有高度的安全性和可靠性，母线保护的拒动及误动将造成严重的后果。

母线保护误动将造成大面积停电；母线保护的拒动更为严重，可能造成电力设备的损坏及系统的瓦解。

2) 选择性强、动作速度快:母线保护不但要能很好地区分区内故障和外部故障，还要确定哪条或哪段母线故障。

由于母线影响到系统的稳定性，尽早发现并切除故障尤为重要。

3、母差保护简介1）母线故障时，如果由后备保护切除母线故障，一般时间较长，有些情况下不能满足系统稳定性和供电可靠性的要求。

2）110KV、220kV母线及重要的35kV母线，一般装设专门的保护，即母线差动保护。

3）母线差动保护的保护范围为各元件母差保护用电流互感器之间的设备。

4）母线差动保护的差动回路包括母线大差回路和各段母线小差回路（1）母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。

（2）某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。

（3）大差用于判别母线区内和区外故障，小差用于故障母线的选择。

五、操作票内容的填写操作票格式及其使用变电站名称调度发令人姓名操作任务应与调度命令相符操作顺序用阿拉伯数字表示1.记录操作中的问题；2.出现多张操作票时，注明接下页××××号操作票票号调度下达命令的时间操作完毕、回令时间接受调度命令人姓名出现多张操作票时，第二页开始注明承上页××××号所有操作签名，在多张操作票时，只签最后一张。

备注：（1）操作票填写完毕，做“ㄣ”号；（2）操作票执行完毕，在“ㄣ”号上盖“已执行”章；（3）因故中止操作，在已操作的最后一项末盖“已执行”章，并在“备注栏”注明自第××项未执行，说明原因。

六、220kV母线倒闸操作票填写与现场操作（220kV双母线接线方式）1、注意事项：1）明确操作任务、范围及运行方式。

2）开关、刀闸由远方操作；全部地刀由就地操作。

3）现场检查开关的实际位置，要检查三相(GIS设备因开关断开后没有明显的断开点，应检查监控后台电流指示正确和开关变位情况；刀闸除检查指示窗口外，还应检查传动杆位置，并检查监控后台电流指示正确和刀闸变位情况)。

5）分合母线侧刀闸的操作后，还应进行母差“刀闸位置确认”。

6）现场刀闸、地刀使用同一交流电源开关。

操作后，应断开其电源开关,防止造成误操作。

7）GIS组合电器位置检查、验电要通过两种及以上的方法确认。

8）验电前要在带电的设备上试验验电笔良好（一般在非电源线路开关的线路侧试验）。

9）在“监控后台”操作后，要及时进行“确认（清闪）”。

10）准备操作工具、安全用具例如：对讲机、操作手柄、验电笔、绝缘杆、接地线、绝缘手套、钥匙等等。

11）倒方式前后检查母线负荷分配情况和各母线电压情况。

12）倒方式前投入母差“投单母（互联）”压板，并拉开母联开关操作电源开关。

2、操作步骤讲解（以兴隆站1母线停电为例）1）220kV系统运行方式：#1母线：#1主变、兴党线、长兴Ⅰ线； #2母线：#2主变、兴姚线、长兴Ⅱ线。

#1、#2母线并列运行。

2）主要步骤：213-2→213-1→212-2→212-1→201-2→201-1→200→200-1→200-2→P21→合P21-D13）操作顺序：投单母压板→拉母联操作电源→213-2→213-1→212-2→212-1→201-2→201-1→母差保护刀闸位置确认→合拉母联操作电源→停单母压板→200开关→200-1→200-2→1母线PT二次开关→1母线P21刀闸→合1母线P21-D1注：各间隔刀闸操作前后也要考虑投停其操作电源3、典型操作票1）220KV#1母线负荷倒#2母线运行；220KV#1母线由运行转为检修2）220KV#1母线由检修转为运行；220KV#1、#2母线恢复固定运行方式4、课堂练习1）编写“220KV#1母线负荷倒#2母线运行；#1母线由运行转为检修”操作顺序。

2）编写“220KV#1母线负荷倒#2母线运行；#1母线由运行转为检修”操作票。

3）编写“220KV#1母线由检修转为运行；220KV#1、#2母线恢复固定运行方式”操作票。

4）上机练习操作（两人一组，一人操作一人监护）5）课堂操作展示（任选一组；总结；点评）变电站倒闸操作票单位：编号： 1变电站倒闸操作票单位：编号： 2变电站倒闸操作票单位：编号： 3变电站倒闸操作票单位：编号： 4变电站倒闸操作票单位：编号： 5变电站倒闸操作票单位：编号： 6。
