压控振荡器的设计与仿真.

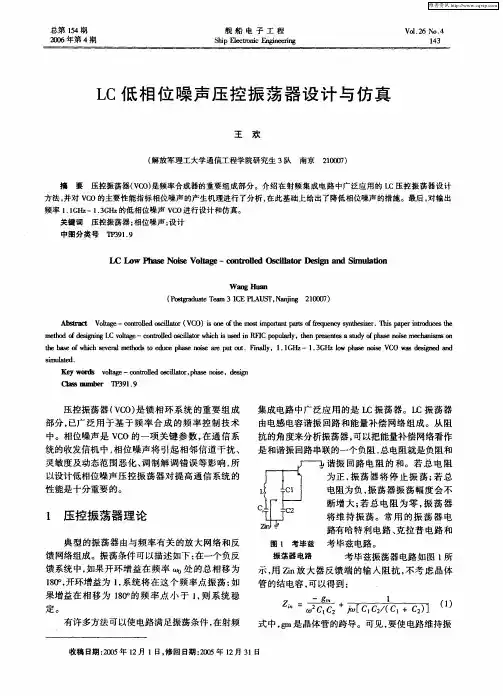

LC低相位噪声压控振荡器设计与仿真
（） ６
由式 （） 见 ， 出 有 三 个 频 率 分 量 ， ｃ ，， ６可 输 即 ｃ ｃ ， ｃ ｏ ｏ一 和ｃ ￡ ￡ 。 ｃ ±ｃ ， ， 在 ￡ ￡ 相对 于载 波功 率 的噪 ｏ＋ｃ ， ， ｏ 处 声等 于 （ ｃ ） ／ 。 际 中 ，， 在 无 数 可 能 Ｋｖ ｏ ４实 ｃ ｃ 存 的取值 ， 以它 的干 扰 频谱 是 很 宽 的。 种 噪声 的 所 此 影响 随 ｃ 的 降 低 而 更 突 出 。 为 在 控 制 路 径 中 ｃ ， 因
频率 １ １ Ｈ —１３ Ｈ 的低相位噪声 Ｖ Ｏ进行设计和仿真。 ．Ｇ ｚ ．Ｇ ｚ Ｃ 关键词 压控振荡器 ； 相位 噪声 ； 设计
Ｔ ３ １９ Ｐ ９ ． 中图 分 类 号
Ｌ Ｌ ｗ ｈ ｓ ｉ ｌ ｇ － ｏ ｔｏ ｌｄ Ｏｓ ｉ ａ ｏ ｓｇ ｎ ｉ ｌ ｔ ｎ Ｃ ｏ Ｐ ａ ｅ Ｎｏｓ Ｖｏ ｔ ｅ— ｃ ｎ ｒ ｌ ｃｌ ｔ ｒ Ｄｅ ｉ ｎ ａ ｄ Ｓ ｍｕ ａ ｉ ｅ ａ ｅ ｌ ｏ
ｏ ｈ ｓ ｏｓ ｆｐ ａ ｅ ｎ ｉ ｅｍｅ ｈ ｎｓ ｎ ｃａｉ ｍｓｏ
ｍｅｈ ｄ ｏ ｅｉｎ ｎ Ｃ ｖ ｌ ｇ ｔｏ ｆｄ ｓｇ ｉｇＬ ｏｔ ｅ—ｃ ｎｒｌ ｄ ｏｃｌ ｔ ｈｃ ｓｕ ｅ ｎＲＦ Ｃ ｐ ｐ ｌｒ ，ｔｅ ｒｓ ｎ ｅ ａ ｏ ｔ ｌ ｓ ｉ ａｏ ｏｅ ｌ ｒｗ ｉｈｉ ｓｄｉ Ｉ ｏ ｕａ ｌ ｈ ｎ ｐｅ ｅ ｔｓａ ｙ
中。相位噪声是 Ｖ Ｏ的一项关键参 数， Ｃ 在通信 系 统的收发信机 中， 相位噪声将引起相邻信道干扰、 灵 敏度及 动态 范 围 恶化 、 制 解 调 错 误 等 影 响 ， 调 所
以设计 低 相位 噪声 压控 振 荡 器 对 提 高 通 信 系统 的 性 能是 十分重要 的 。
【2019年整理】实验一-压控振荡器VCO的设计-(2)
（四）ADS软件的使用
本节内容是介绍使用ADS软件设计VCO的 方法：包括原理图绘制，电路参数的调 整优化、仿真等。
下面开始按顺序详细介绍ADS软件的使 用方法。
ADS软件的启动
启动ADS进入如下界面
创建新的工程文件
点击File->New Project设置工程文件名称（本 例中为Oscillator）及存储路径
VCO的设计（续）
设计指标：设计一个压控振荡器，振荡 频率在1.8GHz左右。
第一步根据振荡频率确定选用的三极管， 因为是压控振荡器，所以还需要一个变 容二极管；第二步需要用到ADS的直流 仿真；第三步通过S参数仿真确定变容二 极管的VC曲线；第四步用HB模块来进行 谐波仿真，计算相位噪音。
管子的选取
在optim/stat/Yield/DOE类里面选择GOAL，这里需 要两个，还有一个OPTIM。
在Simulation－DC里面选择一个DC。
上面的器件和仿真器都按照下图放好，并连好线。
按NAME钮出现对话框后，可以输入你需要的 名字并在你需要的电路图上面点一下，就会自 动给电路节点定义名字，如下图中的“Vcb”， “Veb”节点。
瞬时波形，按
，并“new”一个新的
“Marker”，在“Vout”的瞬时波形图中，点击一下， 然后移动鼠标，把“marker”移动到需要的地方，就 可以看到该点的具体数值。
结果如下图所示：
按Eqn编辑公式：
这表示要对“Vout”在“Marker”m3，m4之间进行一 个频率变换，这样出来的“Spectrum”就是m3和m4之 间的频谱。
振荡器采用的初始电路
振荡器采用的初始电路如下图所示，图中的三极 管、二极管以及电阻电容等器件在ADS的器件库 中均可以找到。

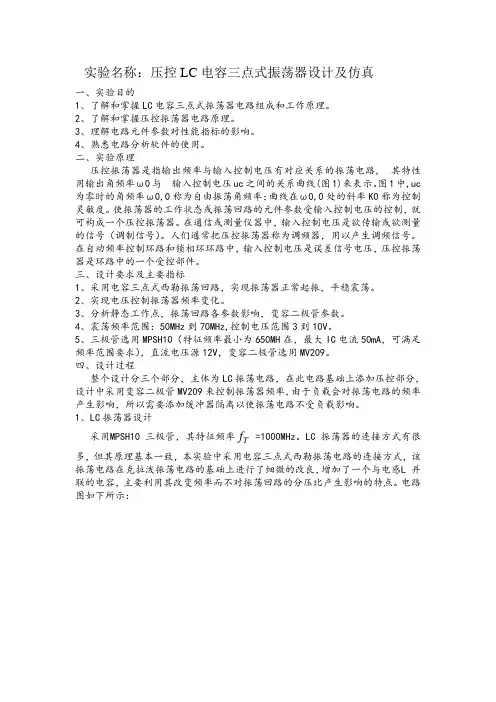

压控LC电容三点式振荡器设计及仿真
实验名称：压控LC电容三点式振荡器设计及仿真一、实验目的1、了解和掌握LC电容三点式振荡器电路组成和工作原理。
2、了解和掌握压控振荡器电路原理。
3、理解电路元件参数对性能指标的影响。
4、熟悉电路分析软件的使用。
二、实验原理压控振荡器是指输出频率与输入控制电压有对应关系的振荡电路, 其特性用输出角频率ω0与输入控制电压uc之间的关系曲线(图1)来表示。
图1中,uc为零时的角频率ω0,0称为自由振荡角频率；曲线在ω0,0处的斜率K0称为控制灵敏度。
使振荡器的工作状态或振荡回路的元件参数受输入控制电压的控制，就可构成一个压控振荡器。
在通信或测量仪器中，输入控制电压是欲传输或欲测量的信号（调制信号）。
人们通常把压控振荡器称为调频器，用以产生调频信号。
在自动频率控制环路和锁相环环路中，输入控制电压是误差信号电压，压控振荡器是环路中的一个受控部件。
三、设计要求及主要指标1、采用电容三点式西勒振荡回路，实现振荡器正常起振，平稳震荡。
2、实现电压控制振荡器频率变化。
3、分析静态工作点，振荡回路各参数影响，变容二极管参数。
4、震荡频率范围：50MHz到70MHz,控制电压范围3到10V。
5、三极管选用MPSH10（特征频率最小为650MH在，最大IC电流50mA，可满足频率范围要求），直流电压源12V，变容二极管选用MV209。
四、设计过程整个设计分三个部分，主体为LC 振荡电路，在此电路基础上添加压控部分，设计中采用变容二极管MV209来控制振荡器频率，由于负载会对振荡电路的频率产生影响，所以需要添加缓冲器隔离以使振荡电路不受负载影响。
1、LC 振荡器设计采用MPSH10 三极管，其特征频率T f =1000MHz 。
LC 振荡器的连接方式有很多，但其原理基本一致，本实验中采用电容三点式西勒振荡电路的连接方式，该振荡电路在克拉泼振荡电路的基础上进行了细微的改良，增加了一个与电感L 并联的电容，主要利用其改变频率而不对振荡回路的分压比产生影响的特点。

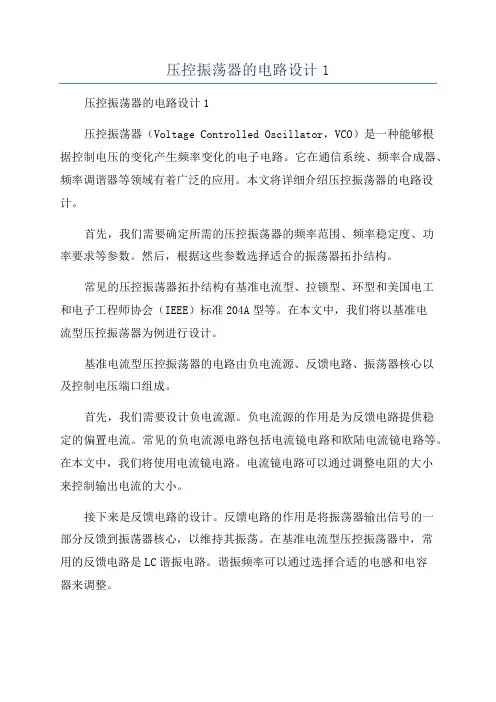

压控振荡器的电路设计1
压控振荡器的电路设计1压控振荡器的电路设计1压控振荡器（Voltage Controlled Oscillator，VCO）是一种能够根据控制电压的变化产生频率变化的电子电路。
它在通信系统、频率合成器、频率调谐器等领域有着广泛的应用。
本文将详细介绍压控振荡器的电路设计。
首先，我们需要确定所需的压控振荡器的频率范围、频率稳定度、功率要求等参数。
然后，根据这些参数选择适合的振荡器拓扑结构。
常见的压控振荡器拓扑结构有基准电流型、拉锁型、环型和美国电工和电子工程师协会（IEEE）标准204A型等。
在本文中，我们将以基准电流型压控振荡器为例进行设计。
基准电流型压控振荡器的电路由负电流源、反馈电路、振荡器核心以及控制电压端口组成。
首先，我们需要设计负电流源。
负电流源的作用是为反馈电路提供稳定的偏置电流。
常见的负电流源电路包括电流镜电路和欧陆电流镜电路等。
在本文中，我们将使用电流镜电路。
电流镜电路可以通过调整电阻的大小来控制输出电流的大小。
接下来是反馈电路的设计。
反馈电路的作用是将振荡器输出信号的一部分反馈到振荡器核心，以维持其振荡。
在基准电流型压控振荡器中，常用的反馈电路是LC谐振电路。
谐振频率可以通过选择合适的电感和电容器来调整。
然后是振荡器核心的设计。
振荡器核心一般由放大器和相移网络组成。
放大器负责放大信号，相移网络则用于改变相位。
常用的放大器有差动放大器和共射放大器等。
在本文中，我们将选择共射放大器。
相移网络则是通过选择电阻和电容器来实现。
最后是控制电压端口的设计。
控制电压端口用于输入控制电压，从而改变振荡器的频率。
常见的控制电压端口设计包括电压到电流转换电路和电流到电压转换电路等。
在本文中，我们将使用电流到电压转换电路。
电流到电压转换电路的原理是通过选择电阻和电容器来将变化的电流转换为电压。
在完成了振荡器的拓扑结构设计后，我们需要进行参数选择和电路元件的选择。
参数选择包括电容器和电感器的选择、电阻的选择以及电流源的选择等。
电压控制LC振荡器设计
电压控制LC振荡器设计首先，我们需要了解电压控制LC振荡器的基本原理。
LC振荡器是由一个电感L和一个电容C组成，通过放大器提供正反馈实现振荡。
在电压控制LC振荡器中，通过改变电容C的电压以调节振荡频率。
当输入电压变化时，通过改变电容C的电压，可实现对振荡频率的控制。
接下来，我们来详细介绍电压控制LC振荡器的设计步骤。
首先，确定振荡频率的要求。
根据应用需求，选择所需的振荡频率范围和中心频率。
然后，选择适当的电感L和电容C。
根据振荡频率的要求，选择能够满足这一频率范围的电感和电容器。
电感L和电容C的数值选择是电压控制LC振荡器设计的重要一步。
可以通过计算公式或者参考相关的设计手册来确定合适的电感和电容数值。
接下来，设计放大器电路。
放大器电路可以选择运算放大器、晶体管放大器等。
放大器的选择是根据具体应用需求和设计要求来确定的。
通过运算放大器或者晶体管放大器提供正反馈，实现振荡。
放大器的增益也需要根据设计要求进行调整和控制。
然后，设计电压控制电路。
电压控制电路是改变电容C的电压以调节振荡频率的关键。
可以选择电压控制电容二极管、电压控制变压器等。
通过改变电容的电压，可以改变振荡频率。
电压控制电路的设计需要满足对电容电压的控制范围和精度要求。
最后，进行整体的电路调试和优化。
在完成电路设计后，需要进行电路的调试和性能优化。
通过实验和测试，可以对电路进行调整和改进，以满足设计要求和应用需求。
以下是一个典型的电压控制LC振荡器设计实例：假设我们需要设计一个电压控制LC振荡器，其振荡频率范围为1MHz到10MHz，中心频率为5MHz。
根据振荡频率范围的要求，选择合适的电感L和电容C。
在这个实例中，我们选择电感L为10μH，电容C为10pF。
然后，选择适当的放大器电路和电压控制电路。
在这个实例中，我们选择运算放大器作为放大器电路，选择电压控制电容二极管作为电压控制电路。
最后，根据实际设计需求，进行电路的调试和优化。
通过实验和测试，确定和调整电路参数，使其满足设计要求。
振荡器仿真分析与设计(EDA软件PSPICE仿真)☆
结 论 37
致 谢 38
参考文献 39
附录A 硬件电路测试方法 40
Tags:振荡 仿真 分析 设计 软件
4、压控灵敏度 压控灵敏度是指单位控制电压变化所能产生的频率偏移
5、最大频率偏移 最大频率偏移是指调角信号瞬时频率偏离载频的最大值，它与调制指数和带宽都有密切的关系。
本设计要达到的技术指标是：中心频率6.5MHz，输出电压大于200mV，最大频率偏移50KHz，调制频率500Hz-10KHz，调制灵敏度大于50KHz/V。
2、调谐范围 调谐范围是指振荡频率的调节变化范围，我们一般用相对调谐范围来描述调谐范围，相对调谐范围定义为
式中 ——控制电压最低时的最低频率；
——控制电压最高时的最高频率；
——中心频率；
——绝对调谐范围， 。
3、输出振幅 对于振荡器的频率输出，需要它的波形有一定的幅度，能达到大的输出振幅是再好不过的，这样会使输出波形对噪声不敏感。振幅的增加可以通过牺牲功耗、电源电压甚至是调节的范围来得到，同时，要求输出振幅在整个频率范围内是恒定的。
3.1.2 电路仿真分析流程 17
3.2 压控振荡电路的仿真分析 19
3.2.1 主振电路的仿真分析 19
3.2.2 调频电路的仿真分析 26
3.3 静态工作点对电路的影响 28
3.4 反馈系数对电路的影响 31
3.5 变容二极管接入系数对电路的影响 31
3.6 调制频率对电路的影响 33
振荡器仿真分析与设计(EDA软件PSPICE仿真)☆
摘 要
振荡器自其诞生以来就一直在通信、、航海航空航天及医学等领域扮演重要的角色，具有广泛的用途。随着移动通信的广泛应用，通信与测试设备都使用基于频率合成的频率控制技术，调制、发射、接收和解调中涉及到很多频率的组合与变换。而锁相环作为主流的无线电频率合成技术，压控振荡器是其核心部件。本论文熟练掌握了EDA软件PSPICE，并将其应用于压控振荡器的仿真设计。首先，根据电路的性能指标要求，对压控振荡器的电路参数进行工程估算；然后，基于估算的电路参数，利用仿真软件做进一步的精确模拟分析，在观测、分析压控振荡器的静态工作点、反馈系数、变容二极管接入系数对电路性能的影响的基础上，调整电路的参数，从而达到优化电路参数的目的，以使电路的各项性能指标满足预期的设计要求。
电感及电容结构的压控振荡器电路设计与仿真
当前 ， 各种通信系统对频率合成器的相位噪声要求越来越高。相位噪声是信息传输质量和可靠性的
最重 要参数 。压 控振 荡器 （ Ｖ ｏ ｈ ａ ｇ ｅ Ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｌ ｅ ｄ Ｏ ｓ ｃ ｉ ｌ ｌ ａ ｔ ｏ ｒ ） 作 为 射 频 收发 器 中的一 个 核 心模 块 ， 频 率 合 成器 的相位 噪声 主要 由 Ｖ Ｃ Ｏ决定 ， 而Ｖ Ｃ Ｏ 的调节 范 围 的宽 窄和相 位 噪声 的大小直接 决定 锁相 环 的工 作性 能 ， 进而 影响整 个通 信系 统 的质 量 。如何 利 用 Ｌ Ｃ压 控振 荡 器 自身 带有 的储 能元 件 ， 对 相位 噪声 进 行抑
ｄ Ｂ ｃ ／ Ｈ ｚ ， 以较 窄的频 率调 节 范围换取较 好 的相位 噪 声抑 制 ， 从 而提 高了压控振 荡器的噪 声性 能 。
关键 词 ： 压控 振 荡器 ； Ｃ ａ ｄ ｅ ｎ ｃ ｅ ； Ｓ ｐ ｅ ｃ ｔ ｒ ｅ Ｒ Ｆ ； 相 位噪 声
中 图分类号 ： Ｔ Ｎ ４ ０ ２ 文献标 志码 ： Ａ
１ 相位噪声理论及模 型
振荡 器对 于噪声 的变 化相 当敏感 ， 从 而 输 出 的信 号在 振 幅 、 相 位 和频 率 上 产生 变 化 。假设 振 荡 器 的
收稿 日期 ： ２ ０ １ ３— ０ ２—１ ０ 基金项 目： 军内科研重点资助项 目（ Ｋ Ｊ ２ ０ １ １ １ ４ ８ ）
制， 进而设计 出高性能 的压控振荡器已成为模拟集成电路设计的重大挑战。
从 电路 结 构来划 分 ， 压 控 振荡 器 主 要 有 环形 振 荡 器 和 电感 电容 （ Ｌ Ｃ ） 压 控 振 荡 器 ２种 典 型 电 路 形 式 。环 形振 荡器 可 以采 用纯 数字 Ｃ ＭＯ Ｓ工艺 实现 ， 不需 要 电感 器 件 ， 节 省 大量 的芯 片 面积 ， 且可 通 过延 时单元 的 电流变化 量 实现非 常宽 的调谐 范 围 ， 但 其相 位 噪声性 能远 不 如 Ｌ Ｃ振荡 器 。Ｌ Ｃ振荡 器通 过 调节 比值 Ｃ 。 ／ Ｃ ｊ 大的 ＭＯ Ｓ变 容管 获得 较 宽 的调谐 范 围 ， 当 片上 电感 的 Ｑ值 较 高 时 ， 可得 到 较 好 的 相 位 噪 声， 但 电路 芯片 面积较 大 。为 了获得好 的相位 噪声 抑制 ， 文 中在 ０ ． １ ８ ｍ标 准 Ｃ ＭＯ Ｓ工 艺模 型基 础 上 ， 探 讨 Ｌ ｃ压控振 荡 器 的相 位 噪 声 理论 ， 设计 了 一种 １ ． １ １ ５ Ｇ的Ｌ ｃ压 控振 荡 器 ， 并采用 Ｃ ａ ｄ ｅ ｎ ｃ ｅ软 件 中 的 Ｓ ｐ ｅ ｃ ｔ ｒ ｅ Ｒ Ｆ对该 电路 进行仿 真 ， 仿真结 果 表 明 ： 在 外 接 电源 电压 为 ５ Ｖ时， 其 本 征频 率 为 １ ． １ １ ５ Ｇ Ｈ ｚ ， 输 出
《压控振荡器设计》课件
设计软件与工具
制版软件
用于绘制电路板图，如 AutoCAD、Eagle等。
仿真软件
用于方案设计和电路仿真 ，如Multisim、SPICE等 。
调试工具
用于测试和调试电路，如 示波器、信号发生器等。
文档编写软件
用于整理技术文档，如 Microsoft Office系列软 件等。
03
压控振荡器的性能分析
性关系。
相位噪声测试结果
在100MHz偏移处，相位噪声为90dBc/Hz，表现出良好的性能。
温度稳定性测试结果
在-55℃至85℃的温度范围内，压控 振荡器的频率变化小于±2MHz，表 现出良好的温度稳定性。
06
压控振荡器的应用案例
应用场景一：无线通信系统
总结词
无线通信系统是压控振荡器最广泛的应用领域之一，用于产生和调节信号频率 。
详细描述
在无线通信系统中，压控振荡器作为关键元件，用于生成和调节信号频率。它 可以根据外部电压或控制信号的变化来改变输出信号的频率，从而实现信号的 调制和解调。
应用场景二：雷达系统
总结词
雷达系统利用压控振荡器产生高频电磁波，用于目标探测和 定位。
详细描述
雷达系统通过发射和接收高频电磁波来探测目标并确定其位 置。压控振荡器在雷达系统中作为发射信号的源，其输出信 号的频率和相位可以通过外部控制信号进行调节，以满足不 同探测需求。
优化策略
减小元件误差
选用高精度元件，减小误差对振荡器性能 的影响。
优化电路布局
合理布置元件位置，减小分布参数对振荡 器性能的影响。
调整元件参数
根据测试结果，对元件参数进行适当调整 ，优化振荡器性能。
采用负反馈技术
ADS设计压控振荡器VCO
ADS设计压控振荡器VCO引言：在无线通信系统和射频电路中，压控振荡器(Voltage Controlled Oscillator, VCO)是一个关键的组件，常用来产生射频信号的频率。
在过去，VCO的设计主要采用传统的手工设计方法，这种方法存在效率低、耗时长、成本高等问题。
随着计算机软件的发展，先进设计软件(Advanced Design System, ADS)的使用，可以极大地提高VCO的设计过程的效率和精确度。
本文将使用ADS来设计一个压控振荡器，并介绍设计的步骤与方法。
1.设计规格：在进行VCO的设计之前，需要明确设计所需的规格和要求。
规格包括振荡频率范围、输出功率、频率调谐范围、相位噪声等。
以一个短波FM 调频收音机的压控振荡器为例，规格如下：-振荡频率范围：88MHz至108MHz-输出功率：10dBm-频率调谐范围：±30kHz2.基本设计步骤：a.选择合适的振荡电路拓扑在设计VCO时，需要选择适合应用的振荡电路拓扑。
常见的振荡电路拓扑包括Colpitts振荡器、Hartley振荡器、Clapp振荡器等。
选择适合的振荡电路拓扑可以满足设计规格并降低设计复杂度。
b.选择合适的振荡器元件和参数根据规格要求，选择合适的元件，如电容、电感和晶体管等。
同时，确定振荡器的参数，如电感值、电容值、稳压电源等。
这些参数的选择与规格要求和电路拓扑有关。
c.设计反馈网络振荡器的稳定性要求设计一个合适的反馈网络。
反馈网络可以提供适当的相移和放大来使振荡器产生振荡。
反馈电容和电感的选择要根据设计规格和稳定性要求进行。
d.电压控制和频率调谐电路设计VCO的特点是其输出频率可以通过调整输入电压来实现调谐。
设计电压控制和频率调谐电路，以实现规定的频率调谐范围和线性度。
3.ADS模拟仿真设计将以上设计步骤导入ADS软件中进行模拟仿真设计。
ADS提供了丰富的电路设计小工具和分析工具，可以进行电路拓扑优化、参数调整、稳定性分析、相位噪声分析等多种分析。
压控振荡器实验报告
一、实验目的1. 理解压控振荡器（VCO）的基本原理和工作机制。
2. 掌握VCO的电路设计方法，包括选频网络、放大电路和反馈网络的设计。
3. 通过实验验证VCO的频率控制特性，分析其性能指标。
4. 熟悉Multisim仿真软件在电子电路设计中的应用。
二、实验原理压控振荡器是一种能够通过改变控制电压来调节振荡频率的电子电路。
它主要由放大电路、选频网络和反馈网络组成。
其中，放大电路负责将输入信号放大到足够的幅度，选频网络负责选择所需的振荡频率，反馈网络则将放大后的信号部分反馈到放大电路的输入端，以维持振荡。
三、实验仪器与材料1. Multisim仿真软件2. 实验电路板3. 万用表4. 信号发生器5. 示波器四、实验内容1. 电路设计：- 使用Multisim软件设计一个VCO电路，包括放大电路、选频网络和反馈网络。
- 放大电路选用运算放大器，选频网络采用LC振荡电路，反馈网络采用电容分压器。
2. 仿真实验：- 在Multisim中搭建VCO电路，并进行仿真实验。
- 调整电路参数，观察VCO的频率控制特性，分析其性能指标。
3. 实际实验：- 将VCO电路搭建在实验板上，进行实际实验。
- 使用信号发生器产生控制电压，观察VCO的频率变化。
- 使用示波器观察VCO的输出波形，分析其稳定性和失真情况。
五、实验结果与分析1. 仿真结果：- 通过仿真实验，验证了VCO电路的频率控制特性。
- 当控制电压变化时，VCO的振荡频率也随之变化，满足设计要求。
- 分析仿真结果，发现VCO的频率稳定性较好，但存在一定的失真。
2. 实际实验结果：- 实际实验中，VCO的频率变化与仿真结果基本一致。
- VCO的输出波形稳定，但存在一定的失真。
- 分析失真原因，可能是由于电路元件的非理想特性或实验过程中存在干扰。
六、实验结论1. 通过本次实验，掌握了压控振荡器的基本原理和电路设计方法。
2. 了解了VCO的频率控制特性，并分析了其性能指标。
压控振荡器VCO的设计
实验一：压控振荡器VCO的设计实验目的：1、了解压控振荡器VCO的原理和设计方法2、学习使用ADS软件进行VCO的设计，优化和仿真。
实验内容：1、了解振荡器的主要技术指标。
2、使用ADS软件设计一个VCO，并对其参数进行优化、仿真。
3、观察不同的参数对VCO工作的影响。
实验步骤：一、偏置电路的设计1、建立工程文件Oscillator，命名为yakong。
建立一个原理图窗口，命名为pz。
2、在原理图窗口打开Component library，选择采用HP 公司生产的AT41411 硅双极管[12]，在probe components 中选择L_Probe，在Sources－Time Domain中选择V_DC，在lumped components中选择R。
3、设置两个GOAL和一个OPTIM以及一个DC。
4、连好电路图1如下图所示，设置电路节点，设置好电路元件参数（如下），然后进行仿真，结果如下：由此得出后面原理图所用数据R1=385.406，R2=620.792图1二、可变电容VC特性曲线测试1、新建一个电路原理图窗口，命名为kbdr。
2、设置一个Term，一个S-PARAMETE，一个PARAMETER SWEEP，一个V AR，在Component library选择型号为MV1404的变容管。
3、修改电源的属性，修改S参数的属性，修改PARAMETER SWEEP的属性，设置V AR中的参数。
4、连好电路图（如下图2所示），然后仿真，在Date Display中按要求设置输出方式，结果如下图2所示。
图2三、瞬态仿真电路图1、在新原理图窗口，命名为stfz。
2、调出元器件连接电路图如下图3所示，设置Transient Simulation 仿真器仿真从0 到30nsec ，max tim estep=0.01nsec，其他元器件参数如下图，设置一个Transient ，添加V out节点。
3、然后仿真优化，由于VCO的振荡频率由变容二极管所在的谐振网络的谐振频率决定，经计算得到当变容二极管的电容为8.25pF时，谐振频率为1.8GHz，查看图2由VC曲线可以看到实验设计对应的二极管直流偏置电压大概3.5-4.0V之间，这里我们取Vdc=3.65V，如下图3所示。
实验十五压控振荡器方案二
实验十五压控振荡器(方案二)一．实验目的1． 会简单压控振荡器的设计。
2． 掌握压控振荡器的基本原理和调试方法。
二．实验原理压控振荡器，顾名思义，其输出频率随输入电压的改变而变化。
它大致可分为两类，一类是调谐式，另一类是多谐式。
多谐式一般线性好，但输出不是正弦波，只能通过间接方式获得。
振荡频率一般较低。
调谐式多用于发射机中，一般高频电子线性课程会有介绍。
这里介绍两种压控振荡器及其常用电路类型，供大家参考。
1． 由5G8038构成的压控振荡器参考电路见图3-15-1，5G8038内部原理可参考相关参考书，这里不再详述，其振荡频率可由下式确定。
F=0.3/RC 3-15-1式中，44w R R 21R +=，一般R w4取ΩK 1，当f=20KHz 时，我们可以先定C ，再求出相应的R ，一般取Ω=K 10~5R 之间。
C=3300pF 时，由式3-15-1可求得Ω=K 54.4R ，则R 4=R-0.5R w4=4K Ω，取标称值Ω=K 3.4R 4。
由上式确定的频率为上限频率。
低端频率通过改变8脚电位实现。
我们可以通过研究电压与频率间的关系找到两者的联系。
一般高低端最大差10KHz 。
再来看其它电阻值的确定。
R w1+R 1支路、R w2+R 2支路和R w3+R 3支路，主要是为了取得电压控制信号，一般输入电阻都较大，故支路电流在0.1~0.5mA 间选取。
5G8038电源工作可选单电源工作方式，一般高低电源电压差最小10V ，最大30V ，根据实际情况选择。
R w1以能改变电压范围超过3V 即可。
但不是越大越好，也可通过实验调试取得。
为了保证输出频率的误差较小，可选用多线圈电位器，这里取ΩK 10，变化范围在4V 左右，应R w1在上，R 1在下，否则电路不能正常振荡。
Rw2和Rw3应尽可能大，以便于有较大控制范围使正弦波波形易于调节。
1、8、12控制端一般对地应接抗干扰电容，以防调节电位器时产生的高频噪声引入电路引起故障。
电压控制LC振荡器的设计.
电压控制LC振荡器的设计.1. 引言LC振荡器是一种基本的电路，在电子设备和通讯系统中应用广泛，例如，信号发生器、局域网网络、射频收发机和数字时钟等。
其具有频率稳定和频率可调等显著优点。
电压控制LC振荡器则是一种通过改变电压控制频率的振荡器，也被称为VCO（Voltage Controlled Oscillator）。
本文将讨论如何设计一种电压控制的LC振荡器。
2. LC振荡器的基本原理LC振荡器是由电感L和电容C以及一个放大器组成的。
当振荡器运行时，放大器输出电信号将被电感和电容产生相位差，并在放大器输入端反馈形成振荡信号。
LC振荡器的频率可以通过改变电容或电感的值来调节。
其特点是电路简单，但是频率稳定度受到电感和电容固有品质的影响，不能直接调节频率，而且温度和供电电压的变化也会引起频率变化。
电压控制LC振荡器是通过改变电容或电感的值来控制振荡频率的，在其基本原理上，与LC振荡器没有什么不同。
电压控制LC振荡器需要额外添加一个电压控制电容，实现了对频率的直接控制。
当电容的电压变化时，其容值也会随之变化，进而导致振荡频率的改变。
电压控制电容可以是可变电容二极管、反向二极管等。
电压控制LC振荡器的电路设计包括三个方面：振荡电路、放大器和电压控制电容等。
振荡电路的设计：选择合适的电感和电容是电路设计的重点。
电感的选择应该考虑到电感质量因数Q的高低，而电容的选择也要考虑到其品质因数。
品质因数是指LC振荡器输出电信号的失真程度，品质因数越大，振荡器输出的信号失真越小，频率稳定度越高。
放大器的设计：放大器的设计应该考虑到它的增益和输入输出电阻，印刷电路板的布局也应该考虑到信噪比和互调失真等因素。
电压控制电容的设计：电压控制电容可以是可变电容二极管、反向二极管等。
对于可变电容二极管，应该选择其与电感和电容的品质因数匹配度高的型号。
对于反向二极管，应选择其反向电容变化率高的型号。
5. 电路实现电路实现需要将上述三个方面的设计结合起来，进行电路原理图设计、PCB布局设计和元器件的选配。
压控振荡器原理和设计
实验十五 压控振荡器(方案二)一．实验目的1． 会简单压控振荡器的设计。
2． 掌握压控振荡器的基本原理和调试方法。
二．实验原理压控振荡器，顾名思义，其输出频率随输入电压的改变而变化。
它大致可分为两类，一类是调谐式，另一类是多谐式。
多谐式一般线性好，但输出不是正弦波，只能通过间接方式获得。
振荡频率一般较低。
调谐式多用于发射机中，一般高频电子线性课程会有介绍。
这里介绍两种压控振荡器及其常用电路类型，供大家参考。
1． 由5G8038构成的压控振荡器参考电路见图3-15-1，5G8038内部原理可参考相关参考书，这里不再详述，其振荡频率可由下式确定。
F=0.3/RC 3-15-1式中，44w RR21R +=，一般R w4取ΩK 1，当f=20KHz 时，我们可以先定C ，再求出相应的R ，一般取Ω=K 10~5R 之间。
C=3300pF 时，由式3-15-1可求得Ω=K 54.4R ，则R 4=R-0.5R w4=4K Ω，取标称值Ω=K 3.4R4。
由上式确定的频率为上限频率。
低端频率通过改变8脚电位实现。
我们可以通过研究电压与频率间的关系找到两者的联系。
一般高低端最大差10KHz 。
再来看其它电阻值的确定。
R w1+R 1支路、R w2+R 2支路和R w3+R 3支路，主要是为了取得电压控制信号，一般输入电阻都较大，故支路电流在0.1~0.5mA 间选取。
5G8038电源工作可选单电源工作方式，一般高低电源电压差最小10V ，最大30V ，根据实际情况选择。
R w1以能改变电压范围超过3V 即可。
但不是越大越好，也可通过实验调试取得。
为了保证输出频率的误差较小，可选用多线圈电位器，这里取ΩK 10，变化范围在4V 左右，应R w1在上，R 1在下，否则电路不能正常振荡。
Rw2和Rw3应尽可能大，以便于有较大控制范围使正弦波波形易于调节。
1、8、12控制端一般对地应接抗干扰电容，以防调节电位器时产生的高频噪声引入电路引起故障。
压控振荡器的设计与仿真
压控振荡器的设计与仿真压控振荡器的基本原理是利用正反馈放大电路的特性，在一定的条件下生成连续的输出信号。
其基本组成包括振荡回路和控制电路两部分。
振荡回路是指由晶体管、电容和电感组成的谐振回路，它负责在特定频率下产生正弦波信号。
控制电路则是通过调节输入的直流电压来改变振荡回路的共振频率，从而实现频率调节的功能。
1.确定振荡器的应用频率范围：根据具体的应用需求，确定压控振荡器的工作频率范围。
这将决定振荡回路中电容和电感的选取范围。
2.选择合适的振荡器类型：根据工作频率的要求，选择合适的振荡器类型。
常见的振荡器类型包括晶体振荡器、LC振荡器和微带振荡器等。
不同类型的振荡器有各自的特点和适用范围。
3.设计振荡回路：根据选择的振荡器类型和工作频率，设计振荡回路。
根据谐振回路的特性，选择合适的电容和电感数值，并进行连接。
还需要考虑振荡回路的阻抗匹配问题，以提高输出功率和频率稳定性。
4.设计控制电路：根据实际需求，设计控制输入的直流电压范围和调节灵敏度。
可以根据具体应用选择电阻、电容和二极管等元件，实现控制电路的功能。
5.进行仿真分析：使用电子设计自动化软件，如ADS、CST等，进行压控振荡器的仿真分析。
可以通过改变输入电压和参数数值，观察输出信号的频率和幅度变化，以验证设计的正确性和性能指标。
通过上述步骤，可以完成压控振荡器的设计和仿真。
在实际应用中，还需要考虑诸如温度变化、供电电压波动等因素对振荡器性能的影响，并进行相应的优化和调整。
同时，还需要进行布线和元器件选取等工作，最终完成硬件电路的搭建和调试。
最后，需要指出的是，压控振荡器的设计与仿真是一个复杂的过程，需要具备相关的电子电路设计和仿真分析的知识。
同时，由于不同应用领域对振荡器性能的要求各异，设计过程中还需要详细考虑实际需求和性能指标。
因此，建议在设计前进行充分的调研和学习，以确保设计的可行性和有效性。
压控振荡器(VCO)设计
压控振荡器（VCO）设计1、基本要求：z振荡频率30~50MHz；z频率可以连续调整；z用三极管和变容管二极管实现，而不能使用集成芯片；z写出原理分析、设计报告及调试记录2、扩展要求：z采用其他类型的设计电路，设计方法z扩大频率调节的范围z提高频率的稳定度一、振荡电路基础振荡电路是在放大器的输入即使不加信号是，放大器也处于持续输出一定频率和振幅信号的状态。
1、正反溃增益为A 的放大器输入Vout1）、起振的条件对于电路增益1A G A β=−，要求1A β=；反馈信号与输入信号同相位2、选频网络增益为A的放大器输入Vout振荡器的振荡频率由选频网络确定。
3、选频网络正弦波振荡器按选频网络的不同一般可以分为三类：z RC振荡器：振荡频率一般小于1MHz，Q值较小z LC振荡器：振荡频率一般大于MHz, Q值较大z石英晶体振荡器：振荡频率精确，Q值最大且频率稳定性较好，但频率可调范围小，几乎不可调。
综上所述，我们选择使用LC振荡器，来实现该振荡电路的设计。
4、LC振荡电路LC振荡电路一般有三种形式：变压器反馈式、电容三点式和电感三点式。
三点式振荡器是指LC回落的3个端点与晶体管的3个电极分别连接而组成的一种振荡器。
电容三点式振荡器：又称Colpitts振荡器。
其优点是电容对高次谐波呈现较小的阻抗，反馈信号中高次谐波分量小，故振荡输出波形好。
考毕兹电路缺点是通过改变电容来调节振荡频率的时候，同时会改变正反馈量的大小，因而会使输出信号的幅度发生变化，甚至会使振荡器停振。
所以电容三点式振荡的电路频率调节不方便，适用于频率调节范围不大的场合。
电感三点式振荡器：又称Hartley 振荡器。
优点是容易起振，改变谐振回路的电容可以方便的调节振荡频率。
哈脱莱电路缺点是：由于反馈信号取自电感两端，而电感对高次谐波呈现高阻抗，故不能抑制高次谐波的反馈，因此振荡器输出信号的高次谐波成分较大，信号波形较差。
改进型的电容三点式振荡器：又称克拉泼振荡器。
压控振荡器的设计与仿真概要
压控振荡器的设计与仿真概要VCO的基本原理是利用电压控制二极管（Varactor diode）的电容变化来调整LC振荡器的共振频率。
输入电压的变化会改变二极管的电容值，从而改变振荡电路的共振频率。
因此，通过控制输入电压的变化，可以实现VCO的频率调谐。
VCO的设计与仿真分为以下几个步骤：1.确定设计需求：首先需要明确VCO的频率范围、中心频率和调谐范围等设计需求。
这些参数将对VCO的电路拓扑和元器件选择产生重要影响。
2. 选择振荡器拓扑：常见的VCO拓扑有Colpitts振荡器、Hartley振荡器和Clapp振荡器等。
每种拓扑都有不同的特点和适用场景。
选择合适的振荡器拓扑对于VCO的性能和稳定性至关重要。
3.选择元器件：根据设计需求选择合适的电容、电感、二极管等元器件。
在选择二极管时需要注意其电容变化与输入电压的关系。
一般来说，电容变化越大，VCO的调谐范围就越大。
4.设计反馈电路：VCO的稳定性和相位噪声与反馈电路的设计密切相关。
通常，将反馈网络设置为带通滤波器，可以提供额外的衰减和抑制杂散分量。
5.进行仿真：利用电路设计软件（例如SPICE或ADS等）对VCO电路进行仿真。
仿真可以验证设计的正确性，包括振荡频率范围、调谐范围、稳定性和相位噪声等参数。
6.优化设计：根据仿真结果，对设计进行优化。
例如，可以调整电路参数、选择不同的元器件或改变拓扑结构等。
通过多次优化，可以得到满足设计需求的VCO电路。
7.PCB设计与制造：将优化后的电路设计转化为PCB布局，并进行制造。
PCB的布局和走线对于VCO的性能和稳定性也有很大影响，需要注意减少电容和电感的串扰和互感。
8.实际测试与调试：制造完成后，对VCO进行实际测试和调试。
通过测量频率、相位噪声和调谐特性等参数，可以验证设计的准确性和性能表现。
总结起来，VCO的设计与仿真过程包括确定设计需求、选择拓扑和元器件、设计反馈电路、进行仿真、优化设计、进行PCB设计与制造以及实际测试与调试等步骤。
压控振荡器的仿真测试分析研究
压控振荡器的仿真测试分析研究侯卫周【摘要】利用 NI Multisim12．0软件对压控振荡器进行了虚拟测试分析.通过改变直流输入电压大小，得到输入直流电压与输出波形呈线性关系，与理论计算结果相吻合；当输入电压为锯齿波时，输出波形频率随锯齿波幅值变化而变化，验证了电压-频率转换电路的工作原理.通过虚拟仿真实例证明了将 NI Multisim12．0引入电子电路实验教学后，有利于提升理论课的教学效果，让学生在理论和虚拟的实验教学中受益匪浅.%The virtual test of voltage controlled oscillator was analyzed using NI Multisim 12.0 software.By changing the input DC voltage,the changing rule of the output waveform was observed,which can read the cycle and calculate the frequency of the output waveform in conformity with the theoretical calculation results, it was concluded that the input DC voltage size has a linear relation with the output waveform frequency.When the input voltage was sawtooth wave,the output waveform frequency was varied with the sawtooth wave amplitude value change.It shows that the input voltage is either DC or sawtooth wave,the output waveform frequency is varied with the input voltage amplitude change,this can further verify the working principle of voltage-frequency conversion circuit.When the NI Multisim 12.0 software is properly introduced in electronic circuit experiment teaching,the results of virtual simulation instance prove that it can improve the teaching effects of the circuit theory curriculum,and students can benefit a lot from the theory teaching and virtual experiment teaching.【期刊名称】《实验技术与管理》【年(卷),期】2016(033)005【总页数】5页(P121-124,128)【关键词】压控振荡器;虚拟仿真测试;电压-频率转换;NI Multisim12.0【作者】侯卫周【作者单位】河南大学物理与电子学院，河南开封475004; 河南大学民生学院，河南开封 475004【正文语种】中文【中图分类】TN710.9电压-频率转换电路的功能是将输入直流电压转换为频率与其值成一定比例的输出电压，故也称为电压控制振荡电路，简称压控振荡器(voltage controlled oscillator，VCO)。
基于Multisim11的压控震荡电路仿真设计
2.芯片及分立元件的介绍
uA741单运放是高增益运算放大器， 用于军事，工业和商业应用.这类单片硅集 成电路器件提供输出短路保护和闭锁自由 运作。
本次设计采用的分立元器件主要有电容，二极 管1N4148、稳压二极管1N4733和若干电阻。
电容：就是容纳和释放电荷的电子元器件 。电容的基本工作原理就是充电放电， 当 然还有整流、振荡以及其它的作用。 二极管：二极管的主要特性是单向导电性 ，也就是在正向电压的作用下，导通电阻 很小；而在反向电压作用下导通电阻极大 或无穷大。
基于Multisim11的压控 振荡电路仿真设计
2014年4月
毕业论文答辩
答辩人： 指导教师：
压控振荡电路的研究背景
近年来，随着无线通信技术的飞速发 展，使市场对射频集成电路产生了巨大的 需求。在射频电路中，压控振荡器占有非 常重要的地位，它是锁相环、时钟恢复电 路以及频率综合器的重要组成电路，所以 设计高性能的压控振荡器对通信系统性能 的提高具有十分重要的意义。电压控制振 荡器是如今使用非常广泛的一类电子器件， 为电一光转换电路、移动式手持设备等提 供了很好的解决方案。
输入电压为1V时的波形图
输入电压为10V是的波形图
电压与频率的关系表
由此表可知控制电压与输出频率成正比关系
PCB板图
压控振荡电路实物图
谢谢各位老师观看
稳压二极管： 稳压的作用，也称齐纳二极管 或反向击穿二极管，在电路中起稳定电压作 用。它是利用二极管被反向击穿后，在一定 反向电流范围内反向电压不随反向电流变化 这一特点进行稳压的。 电阻：电阻是导体的一种基本性质，与导体 的尺寸、材料、温度有关。电阻的主要职能 就是阻碍电流流过。它的作用有限流，分流 ，分压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 引言 (2)2 振荡器的原理 (5)2.1 振荡器的功能、分类与参数 (5)2.2 起振条件 (9)2.3 压控振荡器的数学模型 (10)3 利用ADS仿真与分析 (11)3.1 偏置电路的的设计 (12)3.2 可变电容VC特性曲线测试 (13)3.3 压控振荡器的设计 (15)3.4 压控振荡器相位噪声分析 (18)3.5 VCO振荡频率线性度分析 (23)4 结论 (24)致谢 (25)参考文献 (25)压控振荡器的设计与仿真Advanced Design System客户端软件设计电子信息工程（非师范类）专业指导教师摘要：ADS可以进行时域电路仿真，频域电路仿真以及数字信号处理仿真设计，并可对设计结果进行成品率分析与优化，大大提高了复杂电路的设计效率。
本论文运用ADS仿真软件对压控振荡器进行仿真设计，设计出满足设计目标的系统，具有良好的输出功率，相位噪声性能及震荡频谱线性度。
本论文从器件选型开始，通过ADS软件仿真完成了有源器件选型，带通滤波器选型，振荡器拓扑结构确定，可变电容VC特性曲线，瞬态仿真及谐波平衡仿真。
实现了准确可行的射频压控振荡器的计算机辅助设计。
关键字：压控振荡器，谐波平衡仿真，ADS1 引言振荡器自其诞生以来就一直在通信、电子、航海航空航天及医学等领域扮演重要的角色，具有广泛的用途。
在无线电技术发展的初期，它就在发射机中用来产生高频载波电压，在超外差接收机中用作本机振荡器，成为发射和接收设备的基本部件。
随着电子技术的迅速发展，振荡器的用途也越来越广泛，例如在无线电测量仪器中，它产生各种频段的正弦信号电压:在热加工、热处理、超声波加工和某些医疗设备中，它产生大功率的高频电能对负载加热;某些电气设备用振荡器做成的无触点开关进行控制;电子钟和电子手表中采用频率稳定度很高的振荡电路作为定时部件等。
尤其在通信系统电路中，压控振荡器(VCO)是其关键部件，特别是在锁相环电路、时钟恢复电路和频率综合器电路等更是重中之重，可以毫不夸张地说在电子通信技术领域，VCO几乎与电流源和运放具有同等重要地位。
人们对振荡器的研究未曾停止过。
从早期的真空管时代当后期的晶体管时代，无论是理论上还是电路结构和性能上，无论是体积上还是制作成本上无疑都取得了飞跃性的进展，但在很长的一段时期内都是处在用分离元件组装而成的阶段，其性能较差，成本相对较高，体积较大和难以大批量生产。
随着通信领域的不断向前推进，终端产品越来越要求轻、薄、短、小，越来越要求低成本、高性能、大批量生产，这对于先前的分离元件组合模式将不再胜任，并提出新的要求和挑战。
集成电路各项技术的发展迎合了这些要求，特别是主流CMOS工艺提供以上要求的解决方案，单片集成振荡器的研制取得了极大的进步。
然而，由于工艺条件的限制，RF电路的设计多采用GaAs, Bipolar, BiCMOS工艺实现，难以和现在主流的标准CMOS工艺集成。
因此，优性能的标准的CMOS VCO设计成为近年来RF电路设计的热门课题。
射频电路需要在特定的载波频率点上建立稳定的谐波振荡，以便为调制和混频创造必要的条件，压控振荡器（VCO）作为收发系统常见的器件,它的性能指标主要包括:频率调谐范围，输出功率，(长期及短期)频率稳定度，相位噪声，频谱纯度，电调速度，推频系数，频率牵引等。
频率调谐范围是VCO的主要指标之一，与谐振器及电路的拓扑结构有关。
通常，调谐范围越大，谐振器的Q值越小，谐振器的Q值与振荡器的相位噪声有关，Q值越小，相位噪声性能越差。
振荡器的频率稳定度包括长期稳定度和短期稳定度，它们各自又分别包括幅度稳定度和相位稳定度。
长期相位稳定度和短期幅度稳定度在振荡器中通常不考虑;长期幅度稳定度主要受环境温度影响，短期相位稳定度主要指相位噪声。
在各种高性能、宽动态范围的频率变换中，相位噪声是一个主要限制因素。
在数字通信系统中，载波信号的相位噪声还要影响载波跟踪精度。
其它的指标中，振荡器的频谱纯度表示了输出中对谐波和杂波的抑制能力；推频系数表示了由于电源电压变化而引起的振荡频率的变化；频率牵引则表示了负载的变化对振荡频率的影响；电调速度表示了振荡频率随调谐电压变化快慢的能力。
在压控振荡器的各项指标中，频率调谐范围和输出功率是衡量振荡器的初级指标，其余各项指标依据具体应用背景不向而有所侧重。
例如，在作为频率合成器的一部分时，对VCO的要求，可概括为一下几方面:应满足较高的相位噪声要求；要有极快的调谐速度，频温特性和频漂性能要好；功率平坦度好；电磁兼容性好。
现在，国内外许多厂家都已生产出针对不同应用的VCO。
表1是具有代表性的国内十三所和Agilent公司生产的部分压控振荡器产品的部分指标：表1 VCO性能指标上述产品中，封装形式均为TO-8封装。
对于封装内的电路中一般使用的是晶体管管芯和变容二极管管芯，这样可减少管脚分布电感、电容的影响，减少对分布参数的考虑。
但是，制作此类封装需专门设备，制作工艺复杂，进入门槛高，产品价格较高。
频率较高时，这些参数对电路性能的影响非常显著。
需要在设计时仔细考虑，选择合适的电路形式，尽量降低电路对器件参数的敏感度。
另外，自前还用一种称为YIG(钇铁右榴石)的铁氧体器件作为谐振器的压控振荡器，谐振频率用外磁场调谐，调谐带宽可以很宽，因为YIG谐振器可以有很高的Q值，YIG振荡器的相位噪声性能很好。
但由于成本较高，且较难设计，所需电流大，调谐速度较变容二极管调谐的VCO慢。
近年来，随着通信电子领域的迅速发展，对电子设备的要求越来越高，尤其是对像振荡器等这种基础部件的要求更是如此。
但多年来我国在这方面的研究投入无论在军用还是民用上均不够重视，仅限于在引进和改进状态，还没有达到质的跨越，没有自主的知识产权(IP)，也是我国电子通信类滞后发达国家的一个重要原因。
而且我国多数仍然利用传统的双极工艺，致使产品在体积上、重量上、成本上都较大，各种参数性能不够优越，稳定性差、难以和现代主流CMOS工艺集成等等都是我国相关领域发展的瓶颈。
因此,我国在电子通信领域市场潜力非常大，自主研究高性能、高质量、低成本的压控振荡器市场前景广阔、意义巨大。
本论文使用ADS软件从器件选型到电路进行仿真，详细阐述了压控振荡器的设计步骤,对S波段1.8GHz下频率综合器对电感电容压控振荡器的要求，实现AT41411单片集成压控振荡器的设计与仿真,设计的具体指标是频率范围为1700～1900MHz,控制电压0～5V，供电电压12V。
2 振荡器的原理2.1 振荡器的功能、分类与参数振荡器是一种不需要外加输入信号就能够自激输出交变信号的电子装置,振荡器实际上是起一个能量转换的作用，它将直流能量转换成具有一定频率，一定幅度和一定波形的交流能量[1]。
凡是可以完成这一目的的装置都可以是振荡器.但是用电子管、晶体管等器件与L、C、R等元件组成的振荡器则完全取代了以往所有能产生震荡的方法，因为它有如下优点：（1）它将直流电能转变为交流电能，而本身静止不动，不需要做机械转动活移动。
如果用高频交流发电机，则其旋转速度必须很高，最高频率也只能到达50KHz。
（2）它产生的是“等幅振荡”，而火花发射机等产生的是“阻尼振荡”。
（3）使用方便，灵活性很大，它的功率可以自毫瓦级至几百千瓦，工作频率可以自极低频率至微波波段。
按照振荡器按工作原理，可以分为反馈振荡器和负阻振荡器。
按元器件主要分为RC振荡器，LC振荡器和晶体振荡器1．RC振荡器采用RC网络作为选频移相网络的振荡器统称为RC正弦振荡器,属音频振荡器。
2．LC振荡器采用LC振荡回路作为移相和选频网络的正反馈振荡器称为LC振荡器。
3晶体振荡器中石英晶体振荡器是一种高精度和高稳定度的振荡器，被广泛应用于彩电、计算机、遥控器等各类振荡电路中，以及通信系统中用于频率发生器、为数据处理设备产生时钟信号和为特定系统提供基准信号。
石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本构成大致是：从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。
其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。
国际电工委员会（IEC）将石英晶体振荡器分为4类：普通晶体振荡（SPXO），电压控制式晶体振荡器（VCXO），温度补偿式晶体振荡（TCXO），恒温控制式晶体振荡（OCXO）。
目前发展中的还有数字补偿式晶体损振荡（DCXO）微机补偿晶体振荡器（MCXO）等等。
晶体振荡器的应用有：1．通用晶体振荡器，用于各种电路中，产生振荡频率。
2．时钟脉冲用石英晶体谐振器，与其它元件配合产生标准脉冲信号，广泛用于数字电路中。
3．微处理器用石英晶体谐振器。
4．CTVVTR用石英晶体谐振器。
5．钟表用石英晶体振荡器。
晶体振荡器的技术指标1.总频差：在规定的时间内，由于规定的工作和非工作参数全部组合而引起的晶体振荡器频率与给定标称频率的最大频差。
总频差包括频率温度稳定度、频率温度准确度、频率老化率、频率电源电压稳定度和频率负载稳定度共同造成的最大频差。
一般只在对短期频率稳定度关心，而对其他频率稳定度指标不严格要求的场合采用。
例如：精密制导雷达。
2. 频率温度稳定度：在标称电源和负载下，工作在规定温度范围内的不带隐含基准温度或带隐含基准温度的最大允许频偏。
fT=±(fmax-fmin)/(fmax+fmin)fTref ＝±MAX[｜(fmax-fref)/fref｜,｜(fmin-fref)/fref｜]fT：频率温度稳定度(不带隐含基准温度)fTref：频率温度稳定度(带隐含基准温度)fmax ：规定温度范围内测得的最高频率fmin：规定温度范围内测得的最低频率fref：规定基准温度测得的频率说明：采用fTref指标的晶体振荡器其生产难度要高于采用fT指标的晶体振荡器,故fTref指标的晶体振荡器售价较高。
3. 频率稳定预热时间：以晶体振荡器稳定输出频率为基准，从加电到输出频率小于规定频率允差所需要的时间。
在多数应用中，晶体振荡器是长期加电的，然而在某些应用中晶体振荡器需频繁的开机和关机，这时频率稳定预热时间指标需要被考虑到（尤其是对于在苛刻环境中使用的军用通讯电台，当要求频率温度稳定度≤±0.3ppm(-45℃～85℃)，采用OCXO作为本振，频率稳定预热时间将不少于5分钟，而采用DTCXO只需要十几秒钟)。
4. 频率老化率：在恒定的环境条件下测量振荡器频率时，振荡器频率和时间之间的关系。
这种长期频率漂移是由晶体元件和振荡器电路元件的缓慢变化造成的，可用规定时限后的最大变化率（如±10ppb/天，加电72小时后），或规定的时限内最大的总频率变化（如：±1ppm/（第一年）和±5ppm/（十年））来表示。
