双面彩钢酚醛复合风管施工工法技术课件(PPT30页)
双面彩钢酚醛复合风管主要施工方法
(二) 双面彩钢酚醛复合风管制作安装施工工艺及主要技术措施1、施工工艺流程准备工作→风管制作→风管连接→吊装→检测2、操作要点2.1 准备工作施工前准备一整套专用施工工具，制作工作平台。
对施工人员进行现场技术交底、安全交底。
分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固方式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。
由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。
2.2、风管制作风管制作流程:放样→切割、压弯→成形→加固2.2.1放样矩形直风管放样。
一般复合板材供货板宽为1200mm，长度为4m，根据风管边长尺寸及板材宽度，矩形直风管的放样采用如图5.2.2-1所示的组合方法。
A和B随板材厚度而变化，(B=2A)使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
图2.2-1 矩形风管放样图T 形矩形风管放样。
T 形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V 形槽线、45度斜坡线，如图2.2-2所示。
2.2-2 T 型矩形风管放样图矩形弯管的放样（弯头，S 形弯管）。
矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线，如图2.2-3所示。
酚醛双面彩钢复合风管制作安装施工工艺
酚醛双面彩钢复合风管制作安装施工工艺1. 引言酚醛双面彩钢复合风管是一种常用于建筑空调系统的风道材料。
其具有优良的耐热、耐腐蚀、防霉、隔音等性能，广泛应用于商业建筑、医疗机构和工业设施等场所。
本文将介绍酚醛双面彩钢复合风管的制作和安装施工工艺。
2. 材料准备在制作和安装酚醛双面彩钢复合风管之前，需要准备以下材料和工具：•酚醛双面彩钢复合板•风管连接件•拉杆、角码等固定件•聚氨酯胶水•风管制作和安装工具（如剪刀、钳子、螺丝刀等）3. 风管制作工艺3.1 制作风管尺寸首先，根据建筑设计图纸和空调系统要求确定风管的尺寸。
根据实际情况，将酚醛双面彩钢复合板裁剪成所需风管的尺寸，注意留出一定的余量以便后续连接。
3.2 风管连接将风管的连接口用开卡口的方式处理，确保连接口的平整和牢固。
然后，使用聚氨酯胶水将连接口处涂抹均匀，将风管连接件插入连接口，并用螺丝固定。
3.3 固定风管将制作好的风管放置在安装位置，使用拉杆和角码等固定件将风管固定在墙体或梁上。
确保风管与周围结构之间有一定的间隙，以便实现空气的流通。
3.4 封闭风管在风管的连接处和固定处使用聚氨酯胶水进行封闭处理，防止风道内的空气外泄或外界杂质进入风道。
4. 风管安装施工工艺4.1 建筑准备在风管安装之前，需要先进行建筑准备工作。
确保安装位置符合设计要求，并清理好施工区域，保持干净整洁。
4.2 风管布置根据设计要求和空调系统的管路布置，将风管进行合理布局，考虑空间限制和通风效果。
确保风管的平直和连接口的无漏水现象。
4.3 风管安装将制作好的风管按照设计图纸进行安装，确保连接口牢固可靠，无松动现象。
同时，注意风管与其他管道和设备的安全距离，防止相互干扰。
4.4 风管测试安装完成后，进行风管的测试。
使用空调系统开启风机，检查风管内的气流是否畅通，检测风压和风速是否符合设计要求。
4.5 风管封闭在风管安装和测试完成后，使用聚氨酯胶水对风管的连接口和固定处进行封闭处理，确保风道的密封性和防止漏风现象。
双面彩钢酚醛复合风管弧形部件制作施工工法
双面彩钢酚醛复合风管弧形部件制作施工工法双面彩钢酚醛复合风管弧形部件制作施工工法一、前言随着工业和建筑领域的不断发展，风管作为建筑中重要的通风系统组成部分，其制作和施工工法也逐渐得到改进和创新。
其中，双面彩钢酚醛复合风管弧形部件制作施工工法作为一种新兴的风管制作工法，具有很高的应用价值和实用性。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为读者提供一个全面了解该工法的参考。
二、工法特点双面彩钢酚醛复合风管弧形部件制作施工工法具有以下特点：1. 利用双面彩钢板和酚醛复合材料制作风管的弧形部件，具有轻质、高强度、隔热、防火等特点。
2.施工工法简单、快速，节省了施工时间和人力成本。
3. 风管的弧形部件采用模板制作，尺寸精确，装配方便，提高了施工效率。
4. 采用双面彩钢板和酚醛复合材料制作的风管具有优良的气密性和耐腐蚀性。
三、适应范围双面彩钢酚醛复合风管弧形部件制作施工工法适用于以下范围：1. 各类工业厂房和建筑物的通风系统。
2. 高温、高湿、易腐蚀环境下的通风系统。
3. 对通风系统密封性要求较高的场所，如洁净室、实验室等。
四、工艺原理双面彩钢酚醛复合风管弧形部件制作施工工法的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。
在制作风管的弧形部件时，首先根据设计要求制作弧形部件模板，然后剪裁双面彩钢板和酚醛复合材料，并使用特定的胶粘剂进行粘接。
在施工过程中，需要注意材料的质量控制、安全措施和施工工艺的合理安排。
五、施工工艺双面彩钢酚醛复合风管弧形部件制作施工工法的施工工艺包括以下几个阶段：1. 制作弧形部件模板，根据设计要求制作模板，确保弧形部件的尺寸精确。
2. 将双面彩钢板和酚醛复合材料按照模板剪裁，并使用胶粘剂进行粘接。
3. 组装弧形部件，将各个部件进行装配，确保整体结构的稳固性。
4. 进行质量检验，对制作好的风管弧形部件进行检查，确保其质量符合设计要求。
(完整版)酚醛双面彩钢复合风管制作安装施工工艺.doc
酚醛彩钢复合风管制作安装施工工法酚醛彩钢复合板是酚醛泡沫板与彩钢板复合制成夹芯板。
现场按设计规格尺寸加工，成型，一次吊装，无须再加保温层。
酚醛铝箔复合风管系统其具有优异的防火性能、优良的绝热性能、抗腐蚀抗老化、隔音性能良好、只是双面彩钢的施工比别的复合风管速度慢点。
由于它是双层铁皮，制作起来别单面彩钢的裁板要空难的多。
2工法特点2.0.1规范化施工，，体现了标准工艺的先进性和科学性。
2.0.2酚醛彩钢复合风管制作安装工艺方法严格、认真，观感好。
3适用范围本工法适用于低、中、高（ 2000Pa）压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛彩钢复合风管施工。
酚醛彩钢复合风管矩形风管边长宜为 120≦ L≦ 3000，且其长边与短边之比不大于 4： 1。
4工艺原理以彩钢复合酚醛保温板为主材，采用专用制作工具，在施工现场根据酚醛彩钢复合风管的物理性能与化学特性，方便快捷地对彩钢复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶，制作成的通风管道，然后通过专用法兰与其它部、配件组成风管系统。
酚醛风管以内边长为标注尺寸。
5主要工艺流程及操作要点5.1施工工艺流程准备工作→风管制作→风管连接→吊装→检测5.2操作要点5.2.1准备工作施工前准备一整套专用施工工具，制作工作平台。
对施工人员进行现场技术交底、安全交底。
分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。
由于酚醛泡沫板材尺寸为4000×1200 ㎜及 2000× 1200( 长×宽 ) 两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。

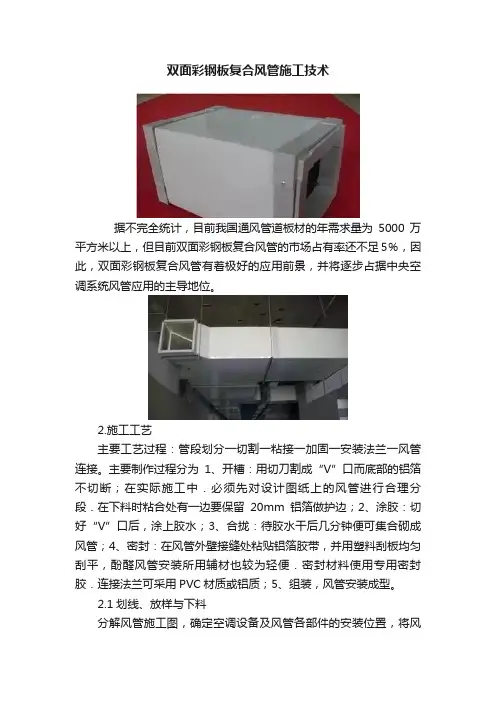

双面彩钢板复合风管施工技术
双面彩钢板复合风管施工技术据不完全统计，目前我国通风管道板材的年需求量为5000万平方米以上，但目前双面彩钢板复合风管的市场占有率还不足5％，因此，双面彩钢板复合风管有着极好的应用前景，并将逐步占据中央空调系统风管应用的主导地位。
2.施工工艺主要工艺过程：管段划分一切割一粘接一加固一安装法兰一风管连接。
主要制作过程分为1、开槽：用切刀割成“V”口而底部的铝箔不切断；在实际施工中．必须先对设计图纸上的风管进行合理分段．在下料时粘合处有一边要保留20mm铝箔做护边；2、涂胶：切好“V”口后，涂上胶水；3、合拢：待胶水干后几分钟便可集合砌成风管；4、密封：在风管外壁接缝处粘贴铝箔胶带，并用塑料刮板均匀刮平，酚醛风管安装所用辅材也较为轻便．密封材料使用专用密封胶．连接法兰可采用PVC材质或铝质；5、组装，风管安装成型。
2.1划线、放样与下料分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固式。
2.1.1管段划分，核算板材的用量：根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。
由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。
2.1.2放样与下料，应在平整、干净的工作台上进行。
下料前应准确调整好刀片间距和角度，并用边角料试切割，符合要求后方可正式切割下料。
下料时应准确掌握刀具的走向和深度，严禁切破和划伤非操作面的外护层。
2.2板材切割板材切割时要先用固定的压条压紧，手提电动工具调节好高度，画线后切割时要求以切掉上层彩钢为准。
调整直刀刨刀片伸出高度，满足至应能切断板材且不伤及工作台。

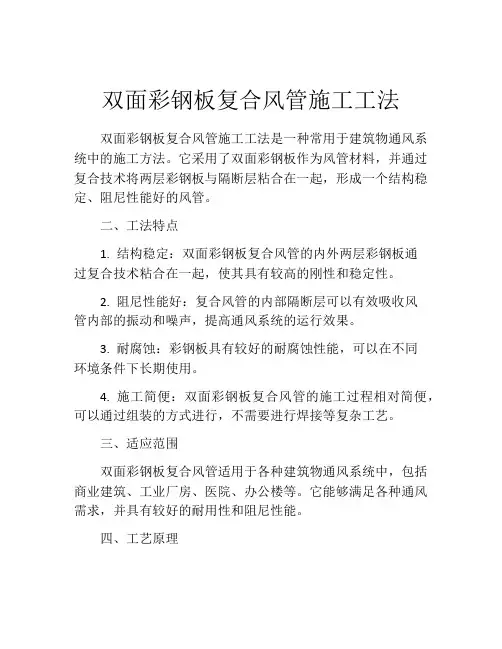

双面彩钢板复合风管施工工法
双面彩钢板复合风管施工工法双面彩钢板复合风管施工工法是一种常用于建筑物通风系统中的施工方法。
它采用了双面彩钢板作为风管材料，并通过复合技术将两层彩钢板与隔断层粘合在一起，形成一个结构稳定、阻尼性能好的风管。
二、工法特点1. 结构稳定：双面彩钢板复合风管的内外两层彩钢板通过复合技术粘合在一起，使其具有较高的刚性和稳定性。
2. 阻尼性能好：复合风管的内部隔断层可以有效吸收风管内部的振动和噪声，提高通风系统的运行效果。
3. 耐腐蚀：彩钢板具有较好的耐腐蚀性能，可以在不同环境条件下长期使用。
4. 施工简便：双面彩钢板复合风管的施工过程相对简便，可以通过组装的方式进行，不需要进行焊接等复杂工艺。
三、适应范围双面彩钢板复合风管适用于各种建筑物通风系统中，包括商业建筑、工业厂房、医院、办公楼等。
它能够满足各种通风需求，并具有较好的耐用性和阻尼性能。
四、工艺原理双面彩钢板复合风管的工艺原理是通过复合技术将内外两层彩钢板与隔断层粘合在一起形成一个整体。
这种复合技术可以有效提高风管的结构稳定性和阻尼性能，使其适应各种不同的通风需求。
在实际工程中，为了保证工法的稳定性和可靠性，我们采取了一系列的技术措施。
首先，我们会对彩钢板进行严格的选择和检测，确保其质量符合要求。
然后，我们会根据实际情况选择合适的粘合剂和隔断材料，并进行粘合工艺的研究和优化。
最后，我们会对复合风管进行严格的质量控制，确保其能够满足设计要求。
五、施工工艺双面彩钢板复合风管的施工过程包括以下几个阶段：1. 预处理：对彩钢板进行清洗和防腐处理，以确保其表面干净平整，并具有良好的抗腐蚀性能。
2. 彩钢板制作：根据设计要求和实际尺寸，对彩钢板进行切割、折弯和冲孔等加工，制作出所需的风管零部件。
3. 复合工艺：将隔断材料涂布在彩钢板上并进行粘合，形成复合风管的隔断层。
4. 风管组装：将复合风管的零部件按照设计要求进行组装，包括连接、固定和密封等工艺。
5. 验收和调试：对施工完成的复合风管进行质量验收和性能调试，确保其满足设计要求。
酚醛双面彩钢复合风管制作安装施工工艺
酚醛彩钢复合风管制作安装施工工法酚醛彩钢复合板是酚醛泡沫板与彩钢板复合制成夹芯板。
现场按设计规格尺寸加工，成型，一次吊装，无须再加保温层。
酚醛铝箔复合风管系统其具有优异的防火性能、优良的绝热性能、抗腐蚀抗老化、隔音性能良好、只是双面彩钢的施工比别的复合风管速度慢点。
由于它是双层铁皮，制作起来别单面彩钢的裁板要空难的多。
2 工法特点2.0.1 规范化施工，，体现了标准工艺的先进性和科学性。
2.0.2 酚醛彩钢复合风管制作安装工艺方法严格、认真，观感好。
3 适用范围本工法适用于低、中、高（2000Pa）压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛彩钢复合风管施工。
酚醛彩钢复合风管矩形风管边长宜为120≦L≦3000，且其长边与短边之比不大于4：1。
4 工艺原理以彩钢复合酚醛保温板为主材，采用专用制作工具，在施工现场根据酚醛彩钢复合风管的物理性能与化学特性，方便快捷地对彩钢复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶，制作成的通风管道，然后通过专用法兰与其它部、配件组成风管系统。
酚醛风管以内边长为标注尺寸。
5 主要工艺流程及操作要点5.1 施工工艺流程准备工作→风管制作→风管连接→吊装→检测5.2 操作要点5.2.1 准备工作施工前准备一整套专用施工工具，制作工作平台。
对施工人员进行现场技术交底、安全交底。
分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。
由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。
酚醛双面彩钢复合风管制作安装施工工艺可编辑
酚醛双面彩钢复合风管制作安装施工工艺酚醛彩钢复合风管制作安装施工工法酚醛彩钢复合板是酚醛泡沫板与彩钢板复合制成夹芯板现场按设计规格尺寸加工成型一次吊装无须再加保温层酚醛铝箔复合风管系统其具有优异的防火性能优良的绝热性能抗腐蚀抗老化隔音性能良好只是双面彩钢的施工比别的复合风管速度慢点由于它是双层铁皮制作起来别单面彩钢的裁板要空难的多2 工法特点com 规范化施工体现了标准工艺的先进性和科学性com 酚醛彩钢复合风管制作安装工艺方法严格认真观感好3 适用范围本工法适用于低中高2000Pa压空调系统及潮湿环境的工民用建筑酒店医院写字楼以及其它特殊要求场所的通风与空调酚醛彩钢复合风管施工酚醛彩钢复合风管矩形风管边长宜为120≤L≤3000且其长边与短边之比不大于414 工艺原理以彩钢复合酚醛保温板为主材采用专用制作工具在施工现场根据酚醛彩钢复合风管的物理性能与化学特性方便快捷地对彩钢复合酚醛保温板进行裁切粘接拼接在风管内接缝涂密封胶制作成的通风管道然后通过专用法兰与其它部配件组成风管系统酚醛风管以内边长为标注尺寸5 主要工艺流程及操作要点51 施工工艺流程准备工作→风管制作→风管连接→吊装→检测52 操作要点com 准备工作施工前准备一整套专用施工工具制作工作平台对施工人员进行现场技术交底安全交底分解风管施工图确定空调设备及风管各部件的安装位置将风管系统拆解为直风管弯头变径三通四通等等确定各直风管及异型管的合理长度和数量确定风管与空调设备及风管各部件的连接方式及相应的连接辅件确定风管的加固式核算板材的用量根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200 长×宽两种而设计风管的规格尺寸各式各样所以在划线过程中应精确计算合理地划线切割下料是降低材料损耗的关键com 风管制作风管制作流程放样→切割压弯→成形→加固放样矩形直风管放样一般复合板材供货板宽为1200mm长度为4m根据风管边长尺寸及板材宽度矩形直风管的放样采com-1所示的组合方法A和B随板材厚度而变化 B 2A 使用不同组合方法放样尺寸不一样按风管制作任务单规定的组合方式计算放样尺寸按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量用方铝合金靠尺和画笔在板材上画出板材切断V形槽线45度斜坡线com -1 矩形风管放样图T形矩形风管放样T形矩形风管由两根矩形直管组成按矩形直风管放样的方法分别放样主管在设计位量开孔开孔尺寸为对应支管边长用钢尺丈量用画笔和方铝合金靠尺划出切断线V形槽线45度斜坡线com-2所示com-2 T型矩形风管放样图矩形弯管的放样弯头S形弯管矩形弯管一般由四块板组成先按设计要求在板材上放出侧样板然后测量侧板弯曲边的长度按侧板弯曲边长度放内外弧板长方形样画出切断线45度斜坡线压弯区线com-3所示com-3 矩形弯管放样图矩形变径管的放样靴形管矩形变径管一般由四块板组成先按设计要求在板材上对侧板放样然后测量侧板变径边长度按测量长度对上板放样画出切断线45度斜坡线压弯处线或V形槽线com-4所示com-4 矩形变径管放样图矩形分叉管的放样分叉管种类很多现按r形分叉管说明放样方法首先对风管上下盖板放样放样见下图测量内弧管板长度并放样再测量外弧管板长度并放样画出切断线45度斜坡线com-5所示com-5 矩形分叉管放样图2 切割压弯检查风管板材放样是否符合风管制作任务单的要求划线是否正确板材有否损坏检查刀具刀片安装是否牢固检查刀片伸出高度是否符合要求直刀刨刀片伸出高度应能切断板材不伤桌面地毯单刀刨刀片和双刀刨刀片伸出高度应能切断上层铁皮和芯材双刀刨两刀间距约2mm按切边要求选择左45°单刀刨或右45°单刀刨将板材放置在工作台上方铝合金靠尺平行固定在恰当位置手持刀具将刀具基准边靠紧方铝合金靠尺刨面压紧板材刀具基准线对准放样线向前推或向后拉刀具直刀刨将板材切断单刀刨将板材切边双刀刨将板材开槽角度切割时要求工具的刀片安装时向左或向右倾斜45°以便切出的V 型槽口成90°便于折成直角切割时刀具要紧贴靠尺以保证切口平直并防止切割尺寸误差板材切断成单块风管板后将风管板编号以防不同风管的风管板搞错对于弯曲面的板材将切割下料后的板材用压弯机在压弯区内压弯扎压风管曲面时扎压间距一般在30～70cm之间内弧半径小于150mm时扎压间距为30mm内弧半径在150～300mm时扎压间距为35～50mm内弧半径大于300mm时扎压间距为50～70mm扎压深度不宜超过5mm板材压弯利用折弯机在所需的压弯处扎压使板材出现V形凹槽板材弯曲成形后它与主板的接缝要尽可能紧密这样便于风管的粘接成形且粘接牢固3 成形按风管制作任务单检查风管面板是否符合设计要求清洁板材切割面的粉末清除油渍水渍灰尘用毛刷在切割面上涂刷胶粘剂待涂胶不粘手时将风管面板按设计要求粘合并用刮板压平对难以刮平的部分可用木锤轻轻锤平检查板材接缝粘接是否达到质量标准接下来就是给四角上V子行的铁皮护角把护叫横包住刚黏合的角上再用手枪钻在护角的表面打好眼接下来有铆枪拉好铆钉即可是刚黏合的角跟加坚固清洁待施胶的风管内四角边用密封胶枪在风管角边均匀施胶密封胶封堵后压实用钢尺和角尺检查粘接成形的风管质量4 加固风管的加固有两种方法一种是角加固一种是平面加固风管边长＞400mm时采用平面加固250≤边长≤400mm时采用角加固平面加固是将加固支撑按需加强风管的边长用砂轮切割机下料切断DN15镀锌管在镀锌管两端各放入60mm长圆木条用夹钳将圆木条固定在镀锌管两端按设计要求用钢尺在风管面确定加强点加固方com-6边长≥2000mm需增加外加固外加固采用∠303以上角钢制作成抱箍状箍紧风管com-6 平面加固示意图风管角加固是在风管四角粘贴厚度075mm以上的镀锌直角垫片直角垫片的宽度与风管板材厚度相等边长不小于55mm com-7所示 5风管连接复合板风管管段连接以及风管与阀部件设备连接的基本形式如表所示风管与阀部件设备连接的基本形式连接方式附件材料适用范围对插连接把风管捅在阀门上用螺丝固定钻尾螺丝 b≤500mm 槽形插件连接PVC 低压风管b≤2000mm中高压风管b≤1600mm 工形插件连接PVC 低压风管b≤2000mm中高压风管b≤1600mm 铝合金b≤3000mm H连接法兰PVC铝合金用于风管与阀部件设备连接注 1 在选用PVC及铝合金成形连接件时应注意连接件壁厚插接法兰件的壁厚应大于或等于15mm风管管板与法兰或其他连接件采用插接连接时管板厚度与法兰或其他连接件槽宽度应有01mm～05mm的过盈量插件面应涂满胶粘剂法兰四角接头处应平整不平度应小于或等于15mm 接头处的内边应填密封胶低压风管边长大于2000mm中高压风管边长大于1500mm时风管法兰应采用铝合金材料2 b为内边长主风管与支风管的连接主风管上直接开口连接支风管可采用90°连接件或其他专用连接件连接件四角处应涂抹密封胶当支管边长不大于500mm也可采用切45°坡口直接连接com-1 主风管与支风管的连接 com-1管与柔性风管的连接主风管与柔性风管的连接应注意将环状止口顶在复合板上再扳边固定com-2所示主风管与柔性风管连接风管与部件的连接方式采用F法兰连接如图所示com-3 风管与部件连接风管吊装安装前依施工图的要求确定风管走向标高检查风管按分段尺寸制作成形后要按系统编号并标记以便安装风管的尺寸法兰安装是否正确风管及法兰制作允许偏差是否符合规定风管安装前应清除其内外表面粉尘及管内杂物按设计要求在风管承重材料上钻膨胀套孔用全丝螺丝制作吊杆吊杆按吊装高度要求用砂轮切割机下料安装吊杆按设计要求对横担下料钻孔并做好防腐处理吊装风管在风管下安装横担和防震垫用平垫弹垫螺母固定横担按设计要求安装连接风管通风系统部件对金属法兰和金属通风部件做绝热处理com复风管在搬运安装过程受到偶然的碰撞会引起损坏根据风管损坏程度有不同的修复方法风管表面铁皮凹痕和刮痕可以通过表面修平或重新粘贴新的铝箔胶带修复风管壁产生孔洞比较大时将孔洞45°切割方块后再按相等的方块封堵粘接缝粘贴铝箔胶带风管壁产生小孔洞可用玻璃胶封堵再粘贴铝箔胶带法兰处断裂时距法兰处300mm 切割下来增补一节短管com 检测风管制作与风管系统安装完毕后按分项工程质量检验程序和要求分别进行质量检查验收风管耐压强度应符合《通风管道技术规程》JGJ141-2004附录A《风管耐压强度及漏风量测试方法》的规定漏光法检验和漏风量试验方法按《通风空调工程施工质量验收规范》GB50243-2002规定实施53 劳动组织劳动组织见表53表53 劳动组织工序放样切割成形加固风管连接吊装试运行人数 2 2 2 2 2 4 26 材料与设备61 材料要求com 酚醛铝箔复合板应符合相关技术参数comcom 酚醛彩钢复合板相关技术参数项目检验值备注项目检验值备注密度45-70KgM3 平均烟气温度90℃GBT8625-88 压缩强度448KPa GB8813-1988 安全性能达到不然A级GB8624-1997 吸水率37 GB8810-1988 烟密度等级 2 技术指标≤15 GBT8627-1999 尺寸稳定性066 GB8811-1988烟气毒 Lco mgL 符合要求 GA132-1996 导热系数 0028w mK GBT10294-1988 －－－com PVC连接件的燃烧性能应达到难燃B1级等级com 制作支吊架的各种型钢与辅件应经防腐处理63施工机具主要施工机具见表63表63 主要施工机具主要机具数量备注刨刀双刀刨两把单刀刨两把直刀刨双刀刨和单刀刨主要是用来切割V型槽口直刀刨用来切割板材铝合金方钢尺两把用于在板材上划线以保证下料的准确性铝合金方钢角尺两把用于在板材上划线以保证下料的准确性折弯机一台用来加工弯头或三通等特殊管段时用来制作弯曲的一面塑料刮板两个用来将粘贴的铝箔胶带压平整使风管外观更趋完美手枪钻拉铆枪各一把－铝合金切割机一台－砂轮切割机一台－7 质量控制com 制作风管时为保证风管制作后的强度在下料时粘合处有一边要保留20mm铝箔做护边com 风管在粘合前需预组合检查拼接缝处是否严密尺寸是否符合要求根据季节温度湿度及胶粘剂的性能确定最佳粘合时间粘接后用角尺钢卷尺检查调整垂直度及对角线偏差应符合规定com 粘接缝在粘接后应平整不得有歪斜错位局部开裂以及2mm 以上的缝隙等缺陷com 选择胶水可选用高固含量固化程度快合适酚醛铝箔复合板的专用胶水在选用溶剂型胶液时一定要使溶剂挥发后在进行风管拼接com 为防止风管内角缝处表面层剥落或接缝处产生泄漏现象应用密封材料封堵四条内角缝横向加固最少数量及纵向间距应符合表75的规定com 横向加固最少数量及纵向间距压力Pa边长mm 300 310～500 510～750 751～1000 1001～1250 1251～1500 1501～2000 400～600 －－－ 1 1 1 1 610～800 － 1 1 1 1 1 2 810～1000 1 1 11 12 2 1010～1200 1 1 1 1 1 2 21210～1500 1 1 1 2 2 2 2 1510～1700 2 2 22 2 2 2 1710～2000 2 2 2 2 2 23 加固纵向间距 mm 1500 1000 600 400 com 无论何种连接方式均应注意防止冷桥的出现com 风管及法兰制作允许偏差应符合表表77规定com 风管及法兰制作允许偏差风管边长b 允许偏差mm 边长偏差表面平整度管口对角线之差法兰或管口端面平整度b≤320 ≤2 ≤3 ≤3 ≤2 320 b≤2000 ≤3 ≤5 ≤4 ≤4 com 风管安装前要根据设计要求对拟安装的风管位置标高定位防线及技术方案进行复核在确定无误后再进行施工风管经过建筑结构的预留孔洞位置应认真校核7 09 风管支吊架间距应符合规定水平安装风管底边尺寸不大于1000mm时支吊架间距不超过2m水平安装风管底边尺寸大于1000mm 时支吊架间距不超过15m水平安装风管底边尺寸大于1600mm时支吊架间距不超过1m垂直安装风管的支架间距不超过24M每根立管的支架不少于2个水平安装风管主干管长度超过20M时应设置不少于1个防摆支架支吊架的选用应符合表79的规定com 支吊架选用项目材料规格b≤800 b 800 b≤630 630 b≤1250b 1250 吊杆≥￠6圆钢或螺杆≥￠8圆钢或螺杆－－－横担－－≥253角钢≥303角钢≥404角钢注b为管底边com 与风管连接的风阀等部件应单独设置支吊架风管安装时应注意防护风管穿过楼板或墙时应设预埋管或防护套管其钢板厚不小于075mm穿过封闭的防火防爆的墙体或楼板时其预埋管或防护套管钢板厚不小于16mm穿屋面时应设防水套管com 风管明装后土建如需涂饰应要求土建施工方选用水溶性涂料建议不采用溶剂型油漆如必须采用溶剂型油漆请注意通风使溶剂尽快挥发8 安全措施com 切割酚醛彩钢复合板时无关人员应远离工作平台com 组装风管法兰孔应用冲尖撬正严禁用手指触摸com 吊装风管所用绳具要牢固与电线保持安全距离com 高空安装风管必须搭设脚手架所有工具应放入工具袋内com 采用电动工具和机械设备时应保证线路绝缘并带漏电保护器额定漏电动作电流值应符合临电规范com 临时用电应符合《施工现场临时用电安全技术规范》的有关规定9 环保措施com 风管粘合所使用的胶粘剂不得挥发有害人体健康的气体com 酚醛彩钢复合板切割后剩余的余料应统一堆放10 效益分析com 与传统风管相比酚醛彩钢复合风管具有巨大的经济优势酚醛复合风管的造价大约为180元m2相对其他风管系统可节约造价2060元 m2com 酚醛彩钢复合风管本身就是一个很好的管式消声器与金属风管系统相比不必再设置消声罩和消声弯头之类的消声配件这又减少了相应设备费用com 酚醛复合风管的绝热性能好可以大幅减少空调的散热损失这就减少了中央空调系统的设备容量从而使得中央空调设备一次投资费用减少并且使得空调系统的运行费用也相应减少com 酚醛复合风管的安装工期短大约只有传统风管的15左右这就可以使得工程早日投入使用并获得收益11 应用实例厦门工商质检信息大楼位于厦门市湖滨南路西段厦门市工商局北侧总建筑面积22832㎡地上22层地下2层是一个设计标准较高的I类高层建筑本工程设中央空调系统空调风管系统采用酚醛复合风管风管面积共有10000多㎡福州大学新校区图书馆建筑面积35396㎡地下2层地上5层位于福州金山大学城内通风空调系统采用酚醛铝箔复合风管风管面积为15578㎡以上两个工程通风空调系统均采用酚醛铝箔复合风管各项性能的检测和调试均能符合设计及规范要求空调系统的运行情况良好6。
双面彩钢板复合风管施工工法(2)
双面彩钢板复合风管施工工法双面彩钢板复合风管施工工法一、前言双面彩钢板复合风管施工工法是一种新型的风管施工技术，通过使用双面彩钢板材料，实现风管的复合构造，具有轻质、高强度、防腐等优点。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点双面彩钢板复合风管施工工法具有以下特点：1. 材料优势：双面彩钢板具有轻质、高强度、防腐、隔热等特点，使风管具备良好的密封性和耐用性。
2. 构造简单：该工法采用预制件和现场拼装相结合的方式，施工过程简单方便，快速高效。
3. 适应性强：该工法适用于不同类型的建筑物，包括工业厂房、商业建筑和住宅等。
4. 环保节能：双面彩钢板具有较好的隔热性能，减少了能源的消耗，并且材料可回收再利用，符合环保要求。
5. 经济实用：与传统的风管施工方式相比，双面彩钢板复合风管施工工法具有低成本的优势，节约了材料和人力资源。
三、适应范围双面彩钢板复合风管施工工法适用于以下范围：1. 工业建筑，如工厂、仓库、物流中心等。
2. 商业建筑，如商场、写字楼、酒店等。
3. 高层住宅，如公寓、别墅等。
四、工艺原理双面彩钢板复合风管施工工法的工艺原理主要包括以下几方面：1. 材料选择：选择符合要求的双面彩钢板材料，并进行质量检验，确保材料的性能和质量。
2. 提前制作：根据设计要求，通过预制件的加工制作，在现场施工之前预先完成部分构件的制作和组装。
3. 现场拼装：根据施工图纸和工艺要求，将预制件进行现场拼装，保证风管的完整性和密封性。
4. 焊接技术：采用焊接工艺将风管的构件进行连接，确保连接牢固可靠，并进行相关检测和质量控制。
5. 漏风检测：在风管施工完成后，进行漏风检测，保证风管的密封性能，并及时进行修复和整改。
五、施工工艺双面彩钢板复合风管施工工法的施工工艺包括以下几个阶段：1. 方案设计：根据工程要求和风管布置，进行工程方案设计，并制定施工计划。
双面铝箔酚醛复合风管施工工艺
空中华西村暖通工程酚醛复合风管施工工艺一、放样工艺过程1、细解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直；2、风管、弯、变径、三通、四通等等；3、确定各直风管及异型管的合理长度和数量；4、确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；5、确定风管的加固方式；6、核算板材的用量；7、根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量；8、矩形直风管放样（1）计算放样尺寸：用板材制作矩形风管，风管标注的尺寸是指风管内边尺寸。
每块风管板料边都应切割成45度角斜坡，用四块风管板料组合成矩形风管。
当使用20mm厚的风管板材，每块风管板料两边应比风管内边长40mm。
矩形风管组合可采用一片法;U形二片法;L形二片法;四片法。
使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
（2）按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
9、T形矩形风管放样T形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V形槽线、45度斜坡线。
10、矩形弯管的放样（弯头，S形弯管）矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线。
11、矩形变径管的放样(靴形管)矩形变径管一般由四块板组成。
先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。
画出切断线、45度斜坡线、压弯处线或V形槽线。
12、矩形分叉管的放样分叉管种类很多。
现按r形分叉管说明放样方法。
首先对风管上下盖板放样，放样见下图。
测量内弧管板长度，并放样，再测量外弧管板长度并放样。
画出切断线、45度斜坡线。
二、切割工艺过程1、检查风管板材放样是否符合风管制作任务单的要求，划线是否正确，板材有否损坏。
双面铝箔酚醛复合风管施工工艺
空中华西村暖通工程酚醛复合风管施工工艺一、放样工艺过程1、细解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直；2、风管、弯、变径、三通、四通等等；3、确定各直风管及异型管的合理长度和数量；4、确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；5、确定风管的加固方式；6、核算板材的用量；7、根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量；8、矩形直风管放样〔1〕计算放样尺寸：用板材制作矩形风管，风管标注的尺寸是指风管内边尺寸。
每块风管板料边都应切割成45度角斜坡，用四块风管板料组合成矩形风管。
当使用20mm厚的风管板材，每块风管板料两边应比风管内边长40mm。
矩形风管组合可采用一片法; U形二片法; L形二片法;四片法。
使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
〔2〕按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
9、T形矩形风管放样T形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V 形槽线、45度斜坡线。
10、矩形弯管的放样〔弯头，S形弯管〕矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线。
11、矩形变径管的放样(靴形管)矩形变径管一般由四块板组成。
先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。
画出切断线、45度斜坡线、压弯处线或V形槽线。
12、矩形分叉管的放样分叉管种类很多。
现按r形分叉管说明放样方法。
首先对风管上下盖板放样，放样见下列图。
测量内弧管板长度，并放样，再测量外弧管板长度并放样。
画出切断线、45度斜坡线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
（5）安装固定件、封边 风管成型后，清理铆接部位不规则的钢板贴面，用宽度为40㎜的专用彩钢护角条对风管的粘
ቤተ መጻሕፍቲ ባይዱ
施工工具
制作钢面型酚醛复合风管的工具主要是刀具及金属切割机，分为左 45°角，右45°角， 90°直角和双刨刀四种（如图）
要求刀架的精度高，刀片锋利，耐磨，各种刀具所使用的刀片均可以互换。
施工工具
复合风管
风管加工
• 钢面型酚醛复合风管加工步骤： • 流水线下料：根据设计尺寸进行机床切割。 • 放样：按设计文件确定的内径尺寸进行放样，它不同于钢制风管，不可以忽略板材的厚
的光滑、干燥、清洁。 • 把专用胶水均匀的涂抹在切割面上，根据现场的温度，确定胶
水干燥后（以不粘手为准）进行粘接。 • 注意：粘接时要先把板材一端对齐，使两片板的外层钢板对准，
让涂胶的粘贴面向另一端延伸。待整条线合拢后用力挤压两块 板的粘接处，排出残留的空气，使之粘贴牢固。
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
风管部件
法兰、插条、角卡。（如图）
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
• （4）板材拼接 • 当板材规格小于风管单边规格时，要对板
材进行拼接。 • 取两块需要拼接的复合板材，用斜45度刀
具把两块需粘贴的面切割成型，一边板材 留有20㎜钢板搭在另外一面上面，再用铆 钉加固即可。清理切割面。 • 涂抹胶水，待胶水干燥后将两块板放置于 一个平台上，按（3）的方法进行拼接。如 下图：
间距（㎜） 25 35 50 80
圆弧曲率（㎜） 150-320 320-630 630-800 800以上
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
1
2
3
4
➢ 郑州综合交通枢纽地下交通（东广场）
人防工程是郑州市金水区重点项目。
➢ 本工程位于郑州综合交通枢纽核心区， 郑州东站东临，郑州汽车站东站。
➢ 本工程南北区地下广场商铺所有空调风
管均采用双面彩钢酚醛复合风管，共
1万平方米。风管板材总厚度不小于 25mm，内、外层彩钢板厚度为0.5mm 。芯材密度≥65kg/m3，弯曲强度 ≥1.05MPa，导热系数≤0.025W/m.k， 热阻值不小于1.0（m2/k/w）。法兰、 加固条、支撑件应采用金属材料制作， 并采取有效的防冷桥措施
• 按风管的内径截取相应的四段法兰，截取法兰型材要准确，法兰过长或过短会影响风管的漏 风量和后续制作工艺。
• 把截取的法兰型材无凹槽的一面与风管的端面涂胶，待胶水干燥后把法兰粘贴到风管的端面 上，长边置于管内。（如图）
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
贴缝进行铆接，铆接间距60㎜－120㎜。如图
风管的内表面粘贴缝也要进行密封，根据风管输送介质特性，可使用密封胶或硅酸胶进行密封。 如图
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
注意，板材铆接表面要干燥、清洁，使护角条同板面铆接牢 固，排净残留的空气。
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
直角弯头的加工工艺
矩形弯头由两块侧壁扳，内弧板、外弧板四部分组成，侧板 按设计参数进行放样下料（如图）
内弧板边和外弧板边切割成斜45°。 矩形弯头的曲率半径为1.5D，根据这一参数选择板材，放样，制作内外弧板。 在内、外弧板需弯曲的部位开槽，槽与槽的间距见下表：
度(标准厚度为20㎜)。 • 切割：按划出的线条使用专用刀具切割。 • 粘接：把准备好的板材粘接成型。 • 安装固定件、封边、密封。 • 安装法兰：把法兰安装在风管上。
直接风管的加工工艺
• 直接风管的加工工艺 • （1）、选材根据风管的规格和系统设计的工作压力选用板材，
然后放样、划线，放样时要考虑复合板材的厚度。 • （2）切割：风管制作可分三种形式： • 由一块板材组成 • 由二块板材组成 • 由四块板材组成 • 以上三种形式要根据风管规格及板材规格合理使用，减少浪费。 • （3）粘接 • 按规格切割成的板材首先要清除切割面上的碎削，保持切割面
把切割完成的内、外弧板开槽处涂胶，然后按侧板的弯曲线加工成型 （如图）
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
• 为加强风管的抗压强度，每段风管两个端面的四个角均要进行加固，使用钢制90°角加固件， 与风管端面四角粘贴即可达到要求。如图
双面彩钢酚醛复合风管施工工法技术( PPT30 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
