收音机安装与调试
AMFM收音机的安装与调试教案
AMFM收音机的安装与调试教案【标题】AMFM收音机的安装与调试教案【摘要】本文旨在提供AMFM收音机的安装与调试教案,包括安装前的准备工作、安装步骤、调试方法以及常见问题解答等方面的内容。
通过本教案的指导,读者可以了解到AMFM收音机的正确安装方法,掌握调试技巧,解决常见问题,从而使收音机能够正常工作。
【关键词】AMFM收音机、安装、调试、教案、准备工作、安装步骤、调试方法、常见问题解答【正文】一、准备工作在进行AMFM收音机的安装与调试前,需要做好以下准备工作:1. 确定安装位置:选择一个合适的位置安装收音机,避免受到电磁干扰和其他外界因素的影响。
2. 确认所需材料:准备好所需的安装工具,如螺丝刀、电钳等,并检查收音机配套的安装附件是否齐全。
3. 阅读说明书:子细阅读收音机的说明书,了解安装与调试的具体步骤和注意事项。
二、安装步骤根据收音机的具体型号和品牌,安装步骤可能会有所不同。
以下是普通的安装步骤:1. 关闭电源:确保安装过程中电源已经关闭,以免发生电击等危(wei)险。
2. 拆卸原有设备(若有):如果需要替换原有的收音机或者其他设备,先将其拆卸下来。
3. 连接电源线:根据收音机说明书的指示,将电源线正确连接到电源插座。
4. 连接天线:将天线线缆与收音机的天线接口连接好,并将天线适当地放置在收音机的周围。
5. 连接扬声器:根据收音机的声音输出接口,将扬声器正确连接到收音机上。
6. 安装其他附件:根据需要,安装其他附件,如外置存储设备、蓝牙模块等。
7. 固定收音机:使用螺丝刀等工具,将收音机固定在安装位置上。
三、调试方法安装完成后,需要进行调试以确保收音机正常工作。
以下是普通的调试方法:1. 打开电源:打开电源开关,确保收音机接通电源。
2. 调整天线:根据信号强度,调整天线的方向和位置,以获得最佳的信号接收效果。
3. 搜索频道:根据收音机的操作说明,使用搜索功能搜索可接收的AMFM频道。
4. 调节音量:根据需要,调节收音机的音量大小。
收音机的安装、检修与调试
6. 总电流正常扬声器有噪音但收不到台的检修 总电流正常,扬声器有声说明高频三极 管与低频放大电路都工作正常,故障原因可 能是低频放大电路前面的交流信号通道不畅 而造成的。 检修可采用刮擦信号输入法,即手捏镊 子钳,先刮擦低频前置放大级的基极,倾听 扬声器中有否刮擦声。如有的话,再沿信号 通路向前到耦合电容处刮擦,到中放或变频 级集电极与基极处刮擦,如果刮擦到某一点
安装双联电容,电位器及磁 先把磁棒架套在双联电容上,然后安 棒架 装双联电容的两颗螺钉 焊T1、扬声器、电池引线 装拨盘、磁棒等
5. 组装焊接要求
(1)、焊点大小均匀、光亮、圆润,无漏焊、虚焊、 桥接现象。焊脚修剪高度不超过2mm。 (2)、同类元件造型一致,电阻色环方向一致,以中 周贴底安装为准,所有元件安装高度不得超过 中周高度。
二、收音机故障检修
1. 整机静态工作电流的检测 装好干电池,关闭电源开关。将直流 电流表按极性接至开关的二端,如听到有 电台声音,则将频率拨盘拨至无电台处。 观察静态时整机直流电流总的消耗情况。 各级工作正常时该数值一般应在6-9mA之 间,小于6mA说明有些级电压设置不正常, 使得该级无法正常工作或不工作。大于 9mA则说明元件有装错、管脚有碰触、电 源有短路等情况,使得直流总电流取用过 大。
收音机的安装、检修与调试
2009.10
一、咏梅牌六管收音机
六管收音机原理图
二、收音机整机安装
1. 注意安全:
(1)、烙铁电源线是否存在漏电隐患! (2)、烙铁在焊接中温度较高,严禁烫伤他人和自 己。也不要碰到其他任何可燃物和导线!
(3)、烙铁放置:烙铁头向外,导线向自己。
2. 检查印刷电路板:
525-1650KHz频率范围调试 (1)、高讯输出525KHz的音频载波信号。 收音机双连调至低端,音量开至合适位置。 调整本机震荡线圈的磁芯(黑),在波形完 好的情况下,使输出电压达到最大。 (2)、高讯输出1650KHz的音频载波信号。 收音机双连调至最高端,音量开至合适位 置。调整震荡回路的微调电容(左),在出现 正弦波后,观察输出幅度是否达到最大。 (3)、高低端调整互有影响,需要重复 调试2-3次才能调准。
《收音机安装与调试》课件
语音识别
部分高端收音机支持语音识别功能 ,可以通过语音控制收音机的开关 、播放等操作。
收音机的未来发展
网络化
随着互联网技术的发展,未来的 收音机将更加网络化,可以通过 网络接收更多的电台节目和信息
。
智能化
随着人工智能技术的普及,未来 的收音机将更加智能化,可以实 现语音控制、智能推荐等功能。
将电源线插入收音机的电源插座 ,并连接到电源。
检查所有连接是否牢固,没有松 动或损坏。
调试与测试
打开收音机,调整频道旋钮, 检查是否能接收到清晰的广播 信号。
尝试使用不同的功能,如调谐 、音量控制等,检查是否正常 工作。
检查耳机是否正常输出声音, 没有杂音或失真。
03
收音机调试技巧
调整频率范围
《收音机安装与调试 》ppt课件
目录
• 收音机基础知识 • 收音机安装步骤 • 收音机调试技巧 • 收音机常见问题与解决方案 • 收音机应用与拓展
01
收音机基础知识
收音机原理简介
无线电波的接收与转换
收音机通过天线接收无线电波,然后 通过调谐电路选择特定频率的信号, 将其转换为音频信号。
信号处理与放大
收音机内部电路对选定的信号进行解 调、放大等处理,最终输出可听的音 频信号。
收音机种类与特点
01
02
03
便携式收音机
轻便、易于携带,适合户 外活动或旅行时使用。
车载收音机
安装在汽车内部,具有较 高的接收性能和抗干扰能 力。
数字调谐收音机
具有数字调谐功能,可以 存储多个电台频率,方便 快速切换。
收音机发展历程

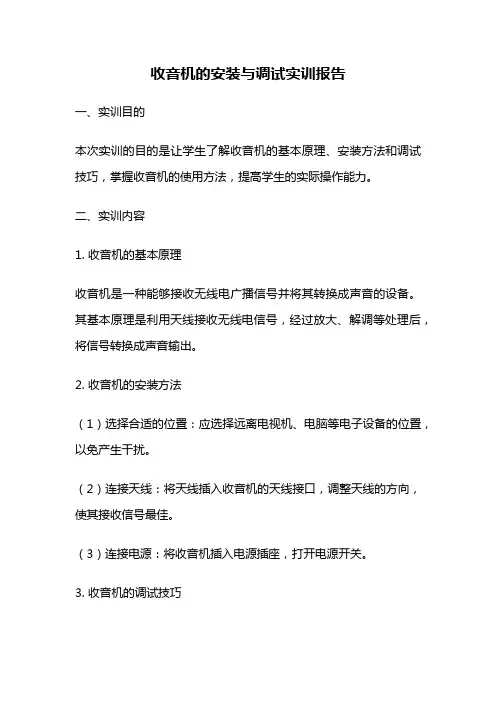

收音机的安装与调试实训报告
收音机的安装与调试实训报告
一、实训目的
本次实训的目的是让学生了解收音机的基本原理、安装方法和调试技巧,掌握收音机的使用方法,提高学生的实际操作能力。
二、实训内容
1. 收音机的基本原理
收音机是一种能够接收无线电广播信号并将其转换成声音的设备。
其基本原理是利用天线接收无线电信号,经过放大、解调等处理后,将信号转换成声音输出。
2. 收音机的安装方法
(1)选择合适的位置:应选择远离电视机、电脑等电子设备的位置,以免产生干扰。
(2)连接天线:将天线插入收音机的天线接口,调整天线的方向,使其接收信号最佳。
(3)连接电源:将收音机插入电源插座,打开电源开关。
3. 收音机的调试技巧
(1)调整频率:根据所在地区的广播频率,调整收音机的频率,以接收到最清晰的信号。
(2)调整音量:根据个人喜好和环境噪声的大小,调整收音机的音量。
(3)调整音质:根据收听的广播类型,调整收音机的音质,以获得最佳的听感效果。
三、实训过程
1. 学生先了解收音机的基本原理和安装方法,然后进行实际操作。
2. 学生根据所在地区的广播频率,调整收音机的频率,以接收到最清晰的信号。
3. 学生根据个人喜好和环境噪声的大小,调整收音机的音量。
4. 学生根据收听的广播类型,调整收音机的音质,以获得最佳的听感效果。
四、实训总结
通过本次实训,学生掌握了收音机的基本原理、安装方法和调试技巧,提高了实际操作能力,为今后的学习和工作打下了坚实的基础。
常用收音机的组装与调试
常用收音机的组装与调试
1.准备收音机的组装件,包括主板、音频放大器、调谐器、天
线等。
2.将主板、音频放大器、调谐器等组装到机箱内,按照各组件
之间的连接线路将它们连好。
3.调谐器的高频变压器需要根据天线的频率进行合适的匹配。
可以通过旋转高频变压器上的两个可调节部分来调整其频率。
4.接下来进行调试。
先将收音机的音量调到最小,然后打开电
源开关。
如果有噪音或杂音,说明天线连接不良,可拧紧连接部分或重新调整高频变压器。
5.调整调谐器,将频率调到希望收听的电台。
如果无法收到信号,可以尝试更换天线或重新调整高频变压器。
6.音量和音质也需要进行调整,根据个人喜好进行调整。
在调
试过程中要注意逐步调整,不要调得过快或过大,以免损坏组件。
7.最后需要进行稳定性测试,确保收音机的运行稳定且无异常。

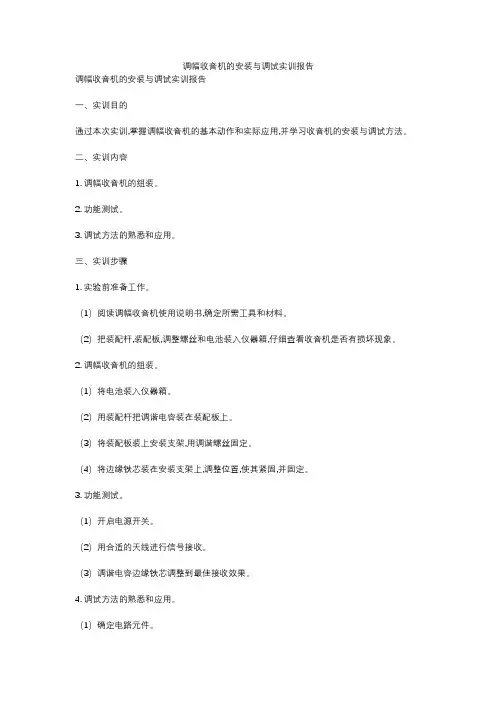

调幅收音机的安装与调试实训报告
调幅收音机的安装与调试实训报告
调幅收音机的安装与调试实训报告
一、实训目的
通过本次实训,掌握调幅收音机的基本动作和实际应用,并学习收音机的安装与调试方法。
二、实训内容
1. 调幅收音机的组装。
2. 功能测试。
3. 调试方法的熟悉和应用。
三、实训步骤
1. 实验前准备工作。
(1)阅读调幅收音机使用说明书,确定所需工具和材料。
(2)把装配杆,装配板,调整螺丝和电池装入仪器箱,仔细查看收音机是否有损坏现象。
2. 调幅收音机的组装。
(1)将电池装入仪器箱。
(2)用装配杆把调谐电容装在装配板上。
(3)将装配板装上安装支架,用调谐螺丝固定。
(4)将边缘铁芯装在安装支架上,调整位置,使其紧固,并固定。
3. 功能测试。
(1)开启电源开关。
(2)用合适的天线进行信号接收。
(3)调谐电容边缘铁芯调整到最佳接收效果。
4. 调试方法的熟悉和应用。
(1)确定电路元件。
(2)认真检查电源、声音和信号是否正常。
(3)根据实测数据,使用调谐螺丝对边缘铁芯进行微调。
(4)根据收音效果进行调谐,匹配音频输出。
四、实训结果
调幅收音机可以正常工作。
五、实训体会
通过本次实训,我掌握了调幅收音机的基本组装和调试技能。
此外,我还加深了对电路元件、电源和声音信号的理解,对收音机的工作原理也有了更深入的了解。
这对我未来的电子技术学习和实践工作都有很大的帮助。
收音机的安装与调试
2021/8/7
5
电子技术基础与技能
3
2)接收频率范围的调整
接收频率范围的调整
3)灵敏度的调整。排除与检修
1)直观法检查。主要内容有:检查电池及电池夹是否装好或接触不 良;检查元器件是否碰极;检查各连接线是否脱落或断线;检查印制 板有无断裂、焊盘是否松脱、焊点是否松动虚焊、焊点是否桥接短路 等;检查元器件是否装错,特别是三极管、电解电容引脚或极性是否 装错等。
电子技术基础与技能
收音机的安装与调试
2021/8/7
2
收音机的质量如何,除了电路设计、元器件质量、整机装 配工艺等因素外,调整和测试是相当关键的环节。装配完 的收音部分或检修完该部分后,为了使其达到最佳工作状 态,都需要调试。
(2)收音机的调试。
1)中频的调整。
中频频率调整
2021/8/7
3)干扰法检查。又称触碰法,主要引入人体感应信号,特别适合处 理收音机“无声”故障,此时万用表处R×1挡或R×10挡。用这种方 法可先触碰音量电位器中间抽头,判断“无声”是发生在收音机的低 放级还是高频级。若仍然“无声”,说明是属低放级问题。若出现“ 喀喀”声,则证明是高频级故障。而后,从后级往前干扰VT3、VT2、 VT1的基极,若干扰到某级无反应,则说明该级电路存在故障,主要 检查电路之间的耦合元器件,如中周T4、T3内部线圈断线等。
收音机的安装与调试
收⾳机的安装与调试AM/FM收⾳机的安装与调试ξ1概述⼀、实习⽬的:1、学习收⾳机的调试与装配。
2、提⾼读整机电路图及电路板图的能⼒。
3、掌握收⾳机⽣产⼯艺流程,提⾼焊接⼯艺⽔平。
⼆、实习内容:1、收⾳机电路原理分析。
2、掌握印制电路板的组装及焊接⼯艺。
3、进⾏AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求:1、会检测元器件并判别其质量。
2、独⽴完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满⾜三级机⽔平(国标),具体如下:接收频率范围:AM 525~1605KHZ FM 72~108MHZ接收灵敏度:AM 达国家C类标准FM 优于µV级输出功率:⼤于100mW供电电源:DC 3V⽴体声⽿机输出阻抗:32Ωξ2收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多,早期的多为分⽴元件电路,⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路。
集成电路收⾳机的特点是结构⽐较简单,性能指标优越,体积⼩等优点。
AM/FM型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。
收⾳机通过调谐回路选出所需的电台,送到变频器与本振电路送出的本振信号进⾏混频,产⽣中频输出(我国规定的AM中频为465KHZ,FM中频为10.7MHZ),中频信号将检波器检波后输出调制信号,调制信号经低放、功放放⼤电压和功率,推动喇叭发出声⾳。
图1 AM/FM型收⾳机电路⽅框图2、本实训中的收⾳机是⼀种50型的AM/FM⼆波段的收⾳机,收⾳机电路主要由索尼公司⽣产的专为调频、调幅收⾳机设计的⼤规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部⽆法制作电感、⼤电容和⼤电阻,故外围元件多以电感、电容和电阻为主,组成各种控制、供电、滤波等电路。
50型收⾳机电路图如图2所⽰。
图 2 50型收⾳机电路图CXA1191M/CXC1191P的内部⽅框图如图3所⽰。
收音机安装及调试
将双连全部旋出,用用信号发生器产1605kHz调 幅波,调节双连的天线回路补偿电容,使接受信 号最强
调好以后,用铁棒或铜棒靠近时,信号均应 减弱
故障分析方法
查直流通路:静态工作点
查信号通路,使用信号发生器和示波器
用万用表设法找出故障元件 排除故障
调跟踪
调低端跟踪:
将双连全部旋入,用信号发生器产生535kHz调 幅波,调节本机振荡线圈,使接受信号最强
调整高端跟踪:
将双连全部旋出,用信号发生器产生1605kHz调 幅波,调节双连的本振回路补偿电容,使接受信 号最强
拉覆盖
调低端覆盖:
将双连全部旋入,用信号发生器产生535kHz调 幅波,调节天线在磁棒上的位置,使接受信号最 强
调中频
由于中周在出厂时已调谐在465kHz,安装时可以 不再调整,或只作微调,以免调乱后很难恢复
用信号发生器产生465kHz信号,加入输入端,调 节中频变压器,使输出信号最强
注意事项:为避免人体感应,调整时最好使用无感 起子
统调(三点统调原理)
收音机的输入回路和本振回路
统调
机安装及调试
检测元件
电阻、电容、电感、变压器
使用万用表欧姆档
二极管、三极管
使用万用表短路及二极管档,正偏电压600mv左右, 反向显示“1”
使用hFE档,测量三极管放大倍数
分选三极管
低频管9013、9014用于低放,高频管3DG201用 于混频,中放及检波,注意混频管放大倍数以40~ 60倍为宜
安装及焊接
安装准备
元件管脚刮去氧化层 搪锡
焊接
使烙铁尽可能多地接触元件脚,不要只使用烙 铁尖
焊接点应呈“凹面”
注意事项:高频电路,引线不能太长
收音机安装调试实训报告
一、实训目的1. 了解收音机的基本知识,掌握焊接技术、简单电路元器件装配、故障诊断和排除等技能。
2. 熟悉电子装焊工艺的基本知识和原理,提高焊接技术并装焊一台正规的收音机。
3. 培养严谨的工作作风,养成良好的工作习惯,提高团队意识和集体主义精神。
二、实训内容1. 收音机电路原理分析2. 元器件识别与检测3. 印制电路板的组装及焊接工艺4. 收音机的整机调试5. 故障判断及排除三、实训过程1. 收音机电路原理分析通过对收音机电路图的分析,了解了收音机的工作原理,包括天线、输入回路、变频级、本机振荡器、中频放大器、检波器、低频放大器和扬声器等部分。
2. 元器件识别与检测熟悉了收音机中常用元器件的种类、符号和功能,如电阻、电容、晶体管、二极管、中周、变压器等。
使用万用表检测了元器件的阻值、电容值和二极管的正向导通和反向截止等特性。
3. 印制电路板的组装及焊接工艺按照电路图,将元器件按照正确的位置和方向插入到印制电路板上。
使用电烙铁和助焊剂进行焊接,注意焊接过程中的温度和时间控制,确保焊接质量。
4. 收音机的整机调试1)调幅部分的调整将收音机调谐到无电台广播又无其他干扰的地方,将音量电位器置于最大位置。
使用高频信号发生器输出载频为465kHz,调制信号频率为1000Hz,调制度为30%的调幅信号接入IC的10脚。
通过旋转中频变压器(黑色中周)的磁帽,使示波器显示的波形幅度最大无失真。
在调整过程中,可以使用喇叭监听,当喇叭里能听到1000Hz的音频信号,且声音最大,音色纯正时,即可认为中频放大电路调整完成。
2)调频部分的调整将收音机调谐到FM收音位置,将音量电位器置于最大位置。
使用调频信号发生器输出频率为100MHz的调频信号,通过调整本振频率,使收音机能够接收到调频信号。
调整过程中,可以使用示波器观察本振频率的变化,确保收音机能够稳定地接收调频信号。
5. 故障判断及排除在调试过程中,遇到了以下故障:1)收音机无信号输出检查天线、输入回路、变频级、本机振荡器等部分,发现输入回路中的电容损坏,更换电容后,收音机恢复正常。
收音机组装与调试
本机振荡信号的频率应该和所要接收的电台信号频率始 终保持465 kHz的差异。
(2)变频电路分析:在电路中,本机振荡频率和混频分 别用两只晶体管承担,这种电路称混频电路。若本机振荡 和混频由同一个晶体管承担,这种电路称为变频电路。图 1中VT1是变频管,担当振荡与混频双重任务。R1为VT1 直流偏置电阻,决定了VT1的静态工作点。C1为高频旁 路电容,C2是本机振荡信号的耦合电容。CA、CB各为双 联可变电容中的一联,改变它的容量可改变振荡频率,是 为了使频率能覆盖高端而设立的微调电容。T2为本机振 荡线圈,调整T2可使谐振在中频(465kHz)上,从而从 混频的产生物中选出中频。
以上检测结果记录于实习报告上,应与说明书提供 数据相近,每级电路应工作在放大状态;若没有工 作于放大状态,则应进行维修。
六、收音机整机调试
电路在静态工作点正常后,才可通电调试。
1.仪器设备
常用仪器设备有:信号发生器EE1641C;YB4320G示波 器、圆环天线(调AM用);无感应螺丝。
2.调试步骤 ① 在元器件装配焊接无误及机壳装配好后,将机器接通
出来”,送入低频放大器中进行放大,而把已完成运载信 号任务的载波信号滤掉。在图1中,VT3是检波管,由C4、 VT3、C5组成“∏”型低通滤波器。
中放级输出的465 kHz中频信号耦合到VT3后,由于 VT3的发射结具有单向导电性和非线性,经VT3后由双向 交流信号变为单向脉动信号。由频谱分析可知,该信号含
AMFM收音机的安装与调试教案
AMFM收音机的安装与调试教案一、教学目标:1.学生能够了解AM/FM收音机的基本结构和工作原理;2.学生能够正确安装AM/FM收音机;3.学生能够进行基本的调试和设置。
二、教学内容:1.AM/FM收音机的基本结构和工作原理;2.收音机的安装步骤;3.收音机的调试和设置。
三、教学过程:1.引入(5分钟):向学生简要介绍AM/FM收音机的基本概念和用途,并与学生讨论其在生活中的应用。
引发学生的兴趣和思考。
2.讲解(20分钟):2.1.讲解AM/FM收音机的基本结构和工作原理,包括天线、调谐电路、放大电路等。
2.2.讲解收音机如何接收和处理AM和FM信号,并将其转化为声音。
2.3.讲解常见的收音机调节按钮、控制开关等功能。
3.实践(30分钟):3.1.学生分组进行实践,每组准备一个AM/FM收音机。
3.2.教师指导学生进行收音机的安装,包括接通电源、插入天线和连接外接音箱等。
3.3.学生根据实际情况进行调试,调节天线位置、调谐频道、音量等。
观察效果是否正常。
4.总结(10分钟):4.1.教师进行简要总结,强调学生所学的关键知识点和注意事项。
4.2.教师和学生共同回顾整个过程,对学生的实践结果进行评价和讨论。
4.3.学生提出问题并进行讨论,进一步加深对AM/FM收音机的理解。
五、延伸活动(10分钟):引导学生思考AM/FM收音机的进一步应用和发展,并结合现实生活中的例子进行讨论和分享。
六、作业:要求学生回家观察家庭中的收音机,了解其型号和品牌,并对其进行简要说明。
七、教学反思:本课程设计主要以实践为主,让学生通过亲自操作和调试AM/FM收音机,更好地理解其基本原理和使用方法。
同时,通过引导学生思考和讨论,促使学生深入了解收音机的应用和发展。
在今后的教学中,可以进一步拓展相关主题,并结合现代科技的发展,引入更多感兴趣的内容,提高学生的学习兴趣和效果。
am-fm收音机的安装与调试方法
am-fm收音机的安装与调试方法am-fm收音机是一种应用广泛的设备,可以方便地接收到AM和FM频段的广播信号。
安装和调试am-fm收音机需要注意一些技巧和方法,下面是一些常用的安装和调试方法:1. 器材准备安装am-fm收音机需要准备一些必要的器材,包括收音机、天线、音箱和电源线等。
天线是接收电磁波的装置,需要根据实际使用环境和收听习惯来选择。
音箱则用于放大声音,可以根据需要选择不同的规格和品牌。
电源线则是供电的关键,需要选择符合国家标准的电源线,同时要注意线的长度和材料的质量等。
2. 安装准备在安装am-fm收音机之前需要进行一些准备工作,包括选择合适的安装位置和安装支架等。
安装位置要避免靠近电磁干扰源,如电视机、电脑等,同时要考虑到收听时的方便性和安全性。
安装支架则要选择牢固和稳定的材料和方式,以确保收音机不易掉落或晃动。
3. 天线安装天线是接收信号的关键部件,安装时要注意以下几点:(1)选择合适的天线类型和规格,如室内天线、室外天线、定向天线等。
(2)安装天线时要考虑到天线与收音机之间的电缆长度,以确保信号传输的质量。
(3)在安装天线时要注意天线的朝向和姿态,以确保能够接收到最佳的信号。
通常来说,天线的朝向应该与广播塔方向垂直,天线的姿态则应该平稳和稳定。
4. 连接音箱音箱连接是收音机使用的一个重要环节,需要注意以下几点:(1)选择符合收音机规格和音质要求的音箱。
(2)连接音箱时要注意音箱与收音机之间的电缆长度和接口类型,以确保音质的清晰和稳定。
(3)在连接音箱时要确保电源线插头插在正确的插座上,并不能出现松动或接触问题。
5. 调试收音机调试收音机需要通过掌握一些基本技巧和方法,下面是一些常用的调试方法:(1)打开收音机电源,调整音量大小,以适应不同的场景和环境。
(2)选择AM或FM频段,调整天线朝向和姿态,以确保接收到清晰的信号。
(3)调整调频钮和调幅钮,以获取不同的频段和音频信号。
(4)测试收音机的杂音和变形等问题,以便及时调整声音的质量和稳定性。
第5章 收音机的安装与调试
第5章收音机的安装与调试实训目的学生通过调频/调幅收音机基本工作原理、装配工艺与调试、维修知识的学习和741型中波收音机的实际安装、调试与检测训练,应达到以下目标:1.知识目标⑴了解收音机的分类,熟悉超外差式收音机的基本组成和工作原理。
⑵了解电子技术文件和电子电路图的种类,掌握电原理图的识读方法。
⑶掌握收音机安装与调试的工艺知识、检修程序和检修方法。
2.技能目标⑴能够读懂收音机电路图和一般产品的装接工艺文件。
⑵熟练使用有关仪器仪表,能够正确测试电子元器件。
⑶能够按照工艺要求正确安装、调试和检测分立件中波收音机。
⑷具备收音机典型故障分析和检修的初步能力。
5.1收音机概述收音机是一种普及率很高的典型电子整机设备,其任务是将电台以电磁波形式发射的广播信号接收下来,经过放大和处理后还原声音。
随着电子技术和声音广播技术的发展,作为接收无线电广播的收音机也不断更新换代。
自1896年,马可尼发明了无线电发送、接收装置以来,收音机的发展经历了矿石收音机、电子管收音机、晶体管收音机、集成电路收音机的变化历程,其功能日趋增多,质量日益提高。
现代晶体管收音机又向着电路的高度集成化、功能的多样化、频率显示和调谐的数字化、波段的扩大化、控制的电脑化,结构的小型化和音响的优质化方向发展。
5.1.1 收音机的分类收音机可以从不同的角度来分类:根据结构和使用器件的不同,可分为电子管收音机、晶体管收音机、集成电路收音机和晶体管、集成电路混合式收音机;根据接收原理和放大方式不同,可分为直接放大式收音机和超外差是收音机;根据接收的广播制式不同,可分为调幅收音机(AM)、调频收音机(FM)和调频/调幅(FM/AM)收音机;根据接收的波段不同,可分为短波收音机、中波收音机、中短波收音机、中波超短波收音机、长中短波收音机、全波段收音;根据外形和体积不同可分为微型式收音机、袖珍式收音机、便推式156收音机和台式(或落地式)收音机;根据使用电源不同,可分为交流收音机、直流收音机和交直流两用收音机;根据规格和档次不同,可分为特级、一级、二级、三级、四级收音机;根据用途和功能不同,可以分为普通收音机、收扩两用机、收录两用机和汽车收音机等;根据声源不同,可分为单声道收音机、立体声收音机。
收音机的整机装配和调试
行引脚弯曲成型, 使其能够方便插入孔内。
下一页 返回
9.2 收音机的整机装配
• 2.安装 • 根据元件的不同, 按顺序焊接, 应遵循先小后大、先低后高、先里
后外、先易后难、先一般元器件后特殊元器件的基本原则。 • 注意: 比较容易发生错误的地方是电阻色环认错, 二极管、电解电
• 本节主要介绍七管超外差式教学收音机的元器件和结构件的功能及外 形。
• 1.电阻 • 电阻, 英文名为Resistance, 通常缩写为R。电阻器的
种类有很多, 通常分为固定电阻、可变电阻、特种电阻三大类。电 阻的阻值国际上惯用“色环标注法”。“色环电阻” 占据着电阻器 元件的主流地位, “色环电阻” 顾名思义, 就是在电阻器上用不同 颜色的环来表示电阻的规格。图9.1 所示为碳膜电阻器。
入信号越不至于饱和, AGC 的作用也越小, 调谐时的峰点才越明 显, 所以调整时应注意减弱外来信号强度。可以采用旋转磁性天线 方向的方法来调整输入信号的强度, 必要时也可以适当调整音量电 位器。
上一页 下一页 返回
9.4 调整中频
• (2) 在调准电台后, 统调中频变压器的过程中应注意不能任意调 偏接收到的这个电台,否则, 先调的中频变压器的谐振频率会和后 调的中频变压器的频率不一致。
• 1.用高频信号发生器调整中频 • 这是一种精确的调整方法, 它是用由高频信号发生器发出的465
kHz 调幅信号为标准信号来调整的。因此, 可以把中频频率准确 地调整在规定的465 kHz 上。中频调整示意图如图9.19 所示 。将调整所需的仪器在输入输出端接好即可进行。 • 调整时, 把收音机本振电路短路, 使电路停振避去干扰, 也可把双 联可变电容器调至无, 既无电台广播又无其他干扰的位置上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
选择性:选择性是指收音机挑选有用信号,抑制干扰信号的能力。用衰减量 A表示,单位为分贝().
通频带: 通频带是指谐振时的电压增益下降3 所对应的频带宽度,即半功 率点间的频域,记为2Δf0.7
焊接安装是实训成败的关键过程,该过程的重点是 做好元器件的检测和处理。
1.焊前准备
(1)根据电路图列出元件清单。 (2)清点元件数目并分类放置(插于泡沫塑料上)。 (3)检查各元件的标称值与实际值是否一致,找出替代产品。 (4)用万用表检查各元件的质量(如双联是否短路、各线圈是否开 路、晶体管的极性及放大倍数、变压器的初次级及同名端、阻容元件 的误差、印刷电路板的质量、紧固件的质量等)。 (5)刮除氧化层给元器件上锡。 (6)按工艺要求将元器件成型。
控制过程:输入信号↑→检波输出 ↑→↑→↓→V2增益↓
低频功率放大电路
低频放大电路是指从检波输出到扬声器之间的电 路,包括前置低放(推动)和末级功放。本机低放由 V4、V5等作推动级,采用直接耦合方式,由V6、V7等 组成的电路作为末级功放。R18、R21为温度补偿电阻 用于稳定工作点。
Байду номын сангаас
焊接安装
使本机振荡频率同天线回路频率始终相差 465。
变频级的三个调谐回路
调试用仪器
示波器
万用表
扫频仪
高频毫伏表
振荡回路由C4、C5、C1b、振荡线圈等组成,调节 C1b(双联)从大到小,可使回路的振荡频率从1000 到 2070之间连续变化。
中频选频回路由C7、中频线圈1等组成,利用谐振 选出中频信号。
中频放大电路
中频放大电路是以中频调谐回路为负载,具有窄带 通频响的放大器。本机采用二级单调谐放大器形式,由 V2 、V3及外围元器件组成。C7、C9、C12为谐振电容。 C10、C13为射极高频旁路电容器。C8、C11为中和电容器 ,用于消除自激。中频线圈2、3采用部分接入方式。中 频调谐回路用于选择中频信号。
晶体管超外差式调幅收音机 的安装与调试
项目实施步骤
了解调幅收音机的组成 拟定装配步骤 焊接前的准备工作 焊接电路 检查焊接电路并排除故障 拟定调试方案 按调试方案进行调试
超外差式调幅接收机的组成
超外差式接收机主要由混频器、本机振荡器、中频放大 器、检波器、低频放大器及电源等几部分组成。
主要技术指标
保真度: 保真度是指收音机输出信号波形与调制信号波形接近的程度。一 般用频率失真(幅度失真)和谐波失真(非线性失真)表示。
动态范围:动态范围是指从最小可接收信号电平到输出信号谐波失真在允许 值内的最大输入信号电平的变化范围。
波段覆盖范围:波段覆盖范围是指收音机可以接收的载波频率范围。我国规 定调幅收音机的中波覆盖范围为(535—1605),短波为(1.6—26),调频 收音机的覆盖范围是(88—108)。
本机输入电路主要由C1 a、C2、天线线圈T1等组成。 调节C1a(双联)从大到小,可使回路的谐振频率从535 到1605之间连续变化,用以选择中频段的外来信号。
变频电路
变频电路是利用晶体管的非线性,将调幅的高频信号变 换为调幅的中频信号的电路。本机变频电路由V1、振荡 线圈、中频线圈1以及外围元器件组成。该电路可分解为 共射高频放大器和共基变压器反馈振荡器两部分,分别 对接收的外来高频信号进行放大并产生等幅高频振荡信 号。
(4)发光二极管反方向焊接,焊好后再剪短 引脚。
(5)磁棒易碎,勿摔打。
插件焊接工艺
整机调试
调整方法可按下列步骤进行: 一、调整中频频率
调整相关元器件使得选频回路对465的中频 信号产生最大电压(选通)。 二、调整可接收频率范围(覆盖)
调整收音机能够接收高频信号的频率范围。 三、跟踪统调(同步)
2.焊接安装
(1)焊接过程按照先大后小(定位)、先阻容器件后晶 体管(防烫)、先一般器件后精密器件(防机械损坏) 、先器件后联线(方便)的原则进行。 (2)焊接过程中,要求学生分阶段两两互换电路板进行 检查,及时发现问题及时处理解决,以保证正确无误, 减少故障率。
(3)线圈的线头要事先将外部的透明漆皮去 掉后方可焊接,焊接时注意不要将线圈的线头 剪短,应留有一段作为滑动的余地,同时注意 区分初级与次级线圈。
检波电路
调幅收音机的检波是包络检波。在超外差式调幅收 音机中,由于信号幅度较大,采用大
信号峰值检波方式。一般用二极管作为检波器件。 本机检波电路由、C15、R8、W 等元器件组成,C15为 高频旁路电容,用于滤除高频载波。
自动增益控制电路()
自动增益控制电路的作用是指当输入信号强度发 生变化时,该电路能自动调节并稳定输出电平。本机 电路由R7、C14等组成,C14与V2并联。为使控制信号 为正极性,二极管不能接反。
额定输出功率:额定输出功率是指谐波失真在允许值内的最大输出功率。
收音机整机电路图
整机电路分析
输入电路
