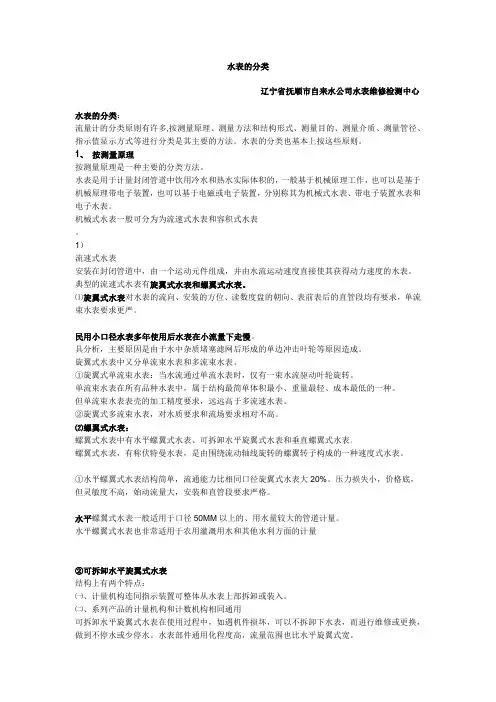

水表的分类

水表的分类
辽宁省抚顺市自来水公司水表维修检测中心
水表的分类：
流量计的分类原则有许多,按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。

水表的分类也基本上按这些原则。

1、按测量原理
按测量原理是一种主要的分类方法。

水表是用于计量封闭管道中饮用冷水和热水实际体积的，一般基于机械原理工作，也可以是基于机械原理带电子装置，也可以基于电磁或电子装置，分别称其为机械式水表、带电子装置水表和电子水表。

机械式水表一般可分为为流速式水表和容积式水表。

1）
流速式水表
安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。

典型的流速式水表有旋翼式水表和螺翼式水表。

⑴旋翼式水表对水表的流向、安装的方位、读数度盘的朝向、表前表后的直管段均有要求，单流束水表要求更严。

民用小口径水表多年使用后水表在小流量下走慢。

具分析，主要原因是由于水中杂质堵塞滤网后形成的单边冲击叶轮等原因造成。

旋翼式水表中又分单流束水表和多流束水表。

①旋翼式单流束水表：当水流通过单流水表时，仅有一束水流驱动叶轮旋转。

单流束水表在所有品种水表中，属于结构最简单体积最小、重量最轻、成本最低的一种。

但单流束水表表壳的加工精度要求，远远高于多流速水表。

②旋翼式多流束水表，对水质要求和流场要求相对不高。

⑵螺翼式水表：
螺翼式水表中有水平螺翼式水表、可拆卸水平旋翼式水表和垂直螺翼式水表。

螺翼式水表，又称伏特曼水表，是由围绕流动轴线旋转的螺翼转子构成的一种速度式水表。

①水平螺翼式水表结构简单，流通能力比相同口径旋翼式水表大20%。

压力损失小，价格底，但灵敏度不高，始动流量大，安装和直管段要求严格。

水平螺翼式水表一般适用于口径50MM以上的、用水量较大的管道计量。

水平螺翼式水表也非常适用于农用灌溉用水和其他水利方面的计量
②可拆卸水平旋翼式水表
结构上有两个特点：
㈠、计量机构连同指示装置可整体从水表上部拆卸或装入。

㈡、系列产品的计量机构和计数机构相同通用
可拆卸水平旋翼式水表在使用过程中，如遇机件损坏，可以不拆卸下水表，而进行维修或更换，做到不停水或少停水。

水表部件通用化程度高，流量范围也比水平旋翼式宽。

共有三组规格
第一组：50MM、65MM、80MM、100MM、125MM5种规格
第二组：150MM、200MM两种规格
第三组：250MM、300MM、400MM、500MM四种规格
③垂直螺翼式水表
垂直螺翼式水表是指螺翼轴线与自来水管道轴线相垂直。

同旋翼式水表一样，螺翼式水表也属于速度式水表的一种。

当水流入水表后，沿轴线方向冲击水表螺翼形的叶轮旋转后流出，叶轮的转速与水流速度成正比，经过减速齿轮传动后，在指示装置上显示通过水表的水总量。

垂直螺翼式水表的螺翼由顶尖垂直支承，因此耐磨性能比水平螺翼式螺翼轴套要好。

垂直螺翼式水表的小流量计量能力比水平螺翼式水表强
2）
容积式水表
安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。

在国内多用于家庭直饮水的计量，磨损比旋翼式大，因此要求容积式水表所用工程塑料卫生和强度方面要更可靠。

容积式水表有旋转活塞式和圆盘式两大系列。

①典型容积式水表有旋转活塞式水表。

主要特点是流量范围宽、微小流量计量能力强是其优点、灵敏度高，国内主要用于管道纯净水的计量。

但容积式水表修理调试复杂、对水质要求高。

结构较复杂。

一般为小口径规格，水表内通经一般为8MM、15MM、20MM。

②圆盘容积式水表
2．按流量量程比
水表的流量量程比Q3/Q1反应了水表工作流量范围，同时也反映了低区小流量下的计量性能。

在相同常用流量Q3条件下，Q3/Q1越大，水表量程比就越大，计量能力就越强。

水表新规采用流量比Q3/Q1 来代替计量等级，选择范围更广，可以将原来一些不能套用计量等级的水表（如复式水表）特性和电磁水表等也用流量比Q3/Q1 表达。

电磁水表
电磁流量计（EMF）是一种利用法拉第电磁感应定律制成的用于测量导电液体体积流量的仪表，有流量传感器和转换器两部分组成。

管道式电磁流量计的测量管上下装有励磁线圈，通电后（右转换器提供）产生磁场穿过测量管，一对电极装在测量管内壁一液体接触，引出感应电势，送到转换器
电磁流量计
3、按公称口径和用途场合
、按公称口径通常分为小口径水表和大口径水表。

公称口径40mm及以下的水表通常称为小口径是水表，公称口径50mm及以上的水表称为大口径水表。

这两种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称口径40mm及以下的水表用螺纹连接，50mm及以上的水表用
法兰连接。

4．按连接方式分
按连接方式通常分管道式水表和同轴水表。

其中管道式的连接又分为螺纹连接和法兰连接。

其轴线与管道轴线重合。

同轴水表又称为单接口水表。

是一种可用于集合管将其连接到管路的水表，在接触面处，水表的进口、出口和集合管是同轴的，安装非常方便。

5．按安装方向
按安装方向通常分为水平安装水表和立式安装水表（又称立式表），是指安装时其流向平行或垂直于水平面的水表，在水表的度盘上用“H”代表水平安装、用“V”代表垂直安装。

说明：当水表名称不指明时，一般均为水平安装水表。

容积式水表没有安装水平与否的要求。

欧洲一些采用了动平衡处理的大口径水表也可以以水平、垂直或倾斜的方式进行安装，但不同的安装取得的计量性能有差异，如水平安装时可以达到C级，而垂直或倾斜安装时要降级。

6、按介质的温度
按介质的温度可分为冷水水表和热水水表，水温30℃是其分界线。

1）
冷水水表
介质下限温度为0℃、上限温度为30℃的水表。

2）
热水水表
介质下限温度为30℃、上限为90℃或130℃或180℃的水表。

说明：当不指明时，一般水表均指冷水水表。

7、按介质的压力
按介质的压力可分为普通水表和高压水表。

在我国，普通水表的公称压力一般均为1MPa。

高压水表是最大使用压力超过1MPa的各类水表，主要用于流径管道的油田地下注水及其他工业用水的测量。

说明：当不指明时，水表的公称压力均为1MPa。

欧洲一些国家的水表公称压力为16bar （1.6MPa
8、按计数器是否浸入水中
按计数器是否浸入水中分为湿式水表和干式水表及液封水表，典型的性能区别在于水表的表玻璃是否承受水压、水表机械传感器与计数器的传动是直接齿轮联动还是磁钢传动。

1）
湿式水表
计数器浸入水中的水表，表玻璃承受水压，传感器与计数器的传动为齿轮联动，使用一段时间后水质的好坏会影响水表读数的清晰度。

2）
干式水表
计数器不浸入水中的水表，结构上传感器与计数器的室腔相隔离，水表表玻璃不承受水压，传感器与计数器的传动一般为磁钢传动。

3）
液封水表
用于抄表的计数字轮或整个计数器全部用一定浓度的甘油等配制液体密封的水表，密封隔离的计数器内的清晰度不受外部水质的影响，期于结构性能与湿式水表相同。

说明：行业中有时用小液封和大液封来区别计数器是字轮部分液封还是整个计数器液封。

9、按计数器的指示形式
按计数器的指示形式可分为指针式、字轮式（或称数码式或E型表）和指针字轮组合式。

在国家标准GB/T778-1996中又将指示形式模拟式装置、数字式装置、模拟式和数字式的组合装置。

说明：行业中常把指针式表又成为C型表，把字轮式和指针字轮组合式成为E型表或数码式。

10、按驱动叶轮的水流束数
分为多流束水表和单流束水表（简称单流表）。

11．按外壳材料
在国内，水表目前的外壳材料主要有铁、铜、合金和工程塑料，其水表相应俗称为铁壳水表、铜壳水表和塑壳水表。

由于塑壳材料特性和加工方式与铁壳、铜壳不一样，其尺寸和强度实验方式也有所不同。

12带电子装置水表分类
电子装置水表分类是在机械式水表基础上，加装信号转换电子元件、控制装置和通讯接口的水表。

在国内主要分为电子远传水表和IC卡预付费水表两大类。

这类水表是普通机械类水表的延伸，不同的是远传水表，只是通过传感器把数据采集，将水表计量的数据通过某种方式传到户外或另一边，远传部分本身与水表计量无关，而IC卡则对传感器转换过来的用水量信号，直接进行开关阀、警告等控制功能的功能操作。

（1）远传水表
远传水表是以普通水表为基表、加装了远传输出装置的带电子装置水表，远传输出装置可以安装在水表本体内或指示装置内，也可以配置在外部。

远传水表大致分为两种瞬时型、直读型。

直读型有可分为：数字式远传水表、电阻编码远传水表、码盘直读式远传水表
、数码摄相直读式远传水表。

远传式水表的选用要点：
远传式水表的选用需首先考虑水表的工作环境：如水的温度、工作压力、工作时间、计量范围及水质情况等对水表进行选择，然后按通过水表的设计流量，以产生水表压力损失接近和不超过规定值确定水表口径。

一般情况下，公称直径不大于DN50时，应采用旋翼式水表；公称直径大于DN50时，应采用螺翼式水表；水表流量变化幅度很大时应采用复式水表。

室内设计中应优先采用湿式水表。

（2）预付费功能水表
预付费类水表是以普通水表作为基表、加装了控制器和电控阀所组成的一种具有预制功能的水表。

典型的产品为IC卡水表。

预付费类水表主要有接触式IC卡水表、非接触式射频卡水表等俗称智能卡式水表、卡表。

按安全等级和功能，IC卡分为存储卡、逻辑加密卡、CPU卡。

非接触式射频卡水表主要有低频和高频两种
低频卡由于数据存储量小、通讯速率慢、容易出错，
高频卡性能不错，能够适应水表可能遇到的恶劣环境，避免人为攻击，使用寿命长，但价格较高。

代码交换预付费水表简称代码表，不需要IC卡，而采用代码交换预付费数据技术在水表产品上的应用。

这种数据技术就是用一组变形得数据码来代表需要传输的数据。

与IC卡表相比，代码表省去了数据传输的载体。

并可实现电话语音支付系统来实现购水操作，在环境适应和抗干扰方面均有其优点，且成本较低，但输入水量操作比IC卡表相对繁琐
其他电子水表
超声水表（又称超声流量计，简称USF）是通过检测流体流动时对超声束（或超声脉冲）的作用，以测量水体积流量的仪表，是一种非接触式流量计。

超声水表与传统流量计相比，对水流介子无要求，非接触式、无压损、不破坏流场，可用于大口径管道及各类明渠、暗渠的流量测量，流量测量范围宽（一般可达到20：1），安装维修方便，
缺点是价格比较高，实验室的高准确度在实际使用时会受到水中散射体的性质、流场畸变、换能器夹状位置方式错误等影响。

超声波工业水表,使用了具有50分贝动态范围的前置接收放大器，可选配(便携式)外夹式、插入式、管段式等传感器
其他机械式水表
（1）全机械式自控水表
无源自控水表特点：
无源自控水表采用全机械结构，无需电源，不用电池，无电子元件和电子线路。

具有预收费功能：（用模拟定量器将水表预先设置购水吨位，当用水量达到预先设置吨位时，水表自动关闭，从而达到预收费功能，也可先用水，后收费；）
无源自控水表的设计是在原旋翼式水表中设置了一个可重复设置和定位的棘轮，利用了旋翼式水表计数机构的齿轮中选用一齿轮，来传递定量控制信号。

阀门的关闭时利用其自重力来完成的
（2）高灵敏水表也叫防滴漏水表。
