电气控制与PLC西习题
电气控制与plc课后习题答案
电气控制与plc课后习题答案电气控制与PLC课后习题答案电气控制与PLC是现代工业自动化领域的重要课程，它涉及到工业控制系统的设计、安装、调试和维护等方面的知识。
而课后习题则是帮助学生巩固所学知识，提高实际操作能力的重要途径。
下面我们将针对一些常见的电气控制与PLC课后习题进行详细解答。
1. 什么是PLC？它有哪些特点？PLC是可编程逻辑控制器的缩写，它是一种专门用于工业控制的计算机。
PLC的特点包括：稳定可靠、灵活多变、易于操作和维护、适用范围广等。
2. 请简述PLC的工作原理。
PLC的工作原理主要包括输入模块、中央处理器、输出模块和电源模块四部分。
输入模块接收外部信号，中央处理器对输入信号进行逻辑运算，然后通过输出模块控制外部执行器完成控制任务。
3. 什么是PLC的梯形图编程语言？梯形图是PLC最常用的编程语言，它采用梯形图形式表示逻辑控制程序。
梯形图的每一横行代表一个逻辑控制步骤，每一纵列代表一个控制信号。
4. 请简述PLC的常见故障及排除方法。
PLC的常见故障包括电源故障、输入输出模块故障、中央处理器故障等。
排除方法包括检查电源线路、更换故障模块、重新编写程序等。
5. 请简述PLC在工业控制中的应用。
PLC在工业控制中有着广泛的应用，包括自动化生产线控制、机械设备控制、环境监测与控制等方面。
通过以上对电气控制与PLC课后习题的详细解答，相信大家对这门课程有了更深入的了解和掌握。
希望大家能够在学习过程中多加练习，不断提高自己的实际操作能力，为将来的工业自动化领域做好充分的准备。
(完整版)电气控制与PLC应用习题及答案
《电气控制与PLC》习题集目录第一章 (2)第一章参考答案 (4)第二章 (12)第二章参考答案 (15)第三章 (20)第三章参考答案 (21)第四章 (24)第四章参考答案 (24)第五章 (28)第五章参考答案 (28)第六章 (33)第六章参考答案 (35)第七章 (36)第七章参考答案 (42)第八章 (44)第八章参考答案 (46)第九章 (47)第九章参考答案 (48)第一章1. 从外部结构特征上如何区分直流电磁机构与交流电磁机构?怎样区分电压线圈与电流线圈?2. 三相交流电磁铁有无短路环，为什么?3. 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？4. 交流、直流接触器是以什么来定义的?交流接触器的额定参数中为何要规定操作频率?5. 接触器的主要技术参数有哪些?其含义是什么?6. 如何选用接触器?7. 交流、直流电磁式继电器是以什么来定义的?8. 电磁式继电器与电磁式接触器在结构上有何不同?9. 何为电磁式继电器的吸力特性与反力特性?它们之间应如何配合?10. 电磁式继电器的主要参数有哪些?其含义如何?11. 过电压继电器、过电流继电器的作用是什么?12. 中间继电器与接触器有何不同?13. 何为通用电磁式继电器?14. 如何选用电磁式继电器?15. 星形联结的三相异步电动机能否采用两相热继电器来做断相与过载保护，为什么?16. 三角形联结的三相异步电动机为何必须采用三相带断相保护的热继电器来做断相与过载保护？17. 熔断器的额定电流、熔体的额定电流、熔体的极限分断电流三者有何区别?18. 热继电器、熔断器的保护功能有何不同?19. 能否用过电流继电器来做电动机的过载保护，为什么?20. 如何选用电动机过载保护用的热继电器?21. 低压断路器具有哪些脱扣装置?各有何保护功能?22. 如何选用塑壳式断路器?23. 电动机主电路中接有断路器，是否可以不接熔断器，为什么?24. 行程开关与接近开关工作原理有何不同?25. 速度继电器的释放转速应如何调整?26. 交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?27. 电弧是如何产生的?对电路有何影响?常用的灭弧方法有哪些?28. 为什么刀开关在安装时手柄方向必须向上?使用时如何接线?29. 从结构特征上如何区分直流接触器与交流接触器?30. 线圈电压为220V的交流接触器，误接人380V交流电源上会发生什么问题?为什么?31. 两只线圈电压为220V的交流接触器能否串联后接入440V交流电源上?为什么?若将损坏的接触器灭弧罩取下，接触器是否还可继续使用，为什么?32. 交流接触器线圈断电后，衔铁不能立即释放，从而使电动机不能及时停止。
电气控制与PLC_习题集(含答案)
《电气控制与PLC》课程习题集一、填空题11.电磁机构中，吸引线圈的作用是（）。
2.用来分断或接通主电路的是交流接触器的（）。
3.电磁机构由（）、铁心、衔铁等几部分组成。
4.接触器用于远距离频繁地接通或断开交直流（）及大容量控制电路的一种自动开关电器。
5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。
6.交流接触器的触点系统分为（）和辅助触点，用来直接接通和分断交流主电路和控制电路。
7.电气控制系统中常用的保护环节有（）保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。
8.当电动机容量较大，起动时产生较大的（），会引起电网电压下降，因此必须采用降压起动的方法。
9.电动机连续转动与点动控制区别的关键环节是（）触头是否接入。
10. PLC采用（）的工作方式。
11.通常把内部存储器又称为（）。
12. PLC的运算和控制中心是（）。
13.具有自己的CPU和系统的模块称为（）。
14. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。
15. PLC运行时总是ON的特殊存储器位是（）。
16.字移位指令的最大移位位数为（）。
17.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。
18.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用（）原则处理。
19.高速计数器HC的寻址格式是（）。
20.子程序可以嵌套，嵌套深度最多为（）层。
二、综合设计题21.画出三相笼型异步电动机单向反接制动的主电路及控制电路。
22.设计三相笼型异步电动机的正反转控制线路，要求有必要的保护环节（包括主回路和控制回路）。
23.两台电动机M1和M2，要求：（1）M1启动后，延时一段时间后M2再启动。
（2）M2启动后，M1立即停止。
根据以上要求，设计其电气控制线路（包括主电路和控制电路）。
24.画出一台电动机Y—△降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。
(完整版)【电气控制与PLC】课后习题及答案解析
第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答:（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中,起通断、保护、控制或调节作用的电器。
（2）低压电器的分类方法很多,按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。
2．什么是额定电流?什么是约定发热电流？两者有什么区别？答：（1) 额定工作电流：在规定的条件下，保证电器正常工作的电流。
（2）约定发热电流:在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。
额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。
3．我国的低压电器经历了哪几代？答:我国的低压电器产品大致可分为如下四代。
第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。
4．低压电器的发展趋势是什么？答:（1)智能化（2）电子化(3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答:（1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距.(2）防止电气设备漏电伤人(3) 采用安全电压（4) 使用漏电保护装置(5）合理使用防护用具(6）加强安全用电管理6．接地有哪些种类？保护接地有哪些形式?答：按照接地的目的可将接地分为如下几类：①工作接地。
②保护接地，也称安全接地。
③过电压保护接地。
④防静电接地.7．保护接地要注意哪些问题?工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子),并用‘’符号标记，也可用黄绿色标记。
不允许用螺丝在外壳、底盘等代替保护接地端子.②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4。
电气控制与PLC习题
12电子信息工程12班电气控制与PLC习题(共八套)习题一一、填空题（本题共15空，每空1分，共15分）1. 低压电器按电器的动作性质分为手动电器和自动电器，按电器的性能和用途分为控制电器和保护电器。
2. 在常用低压电器中，熔断器常用作短路保护，热继电器常用作过载保护。
3. 感应式异步电动机转速表达式为n=60f(1-s)/p ，改变转速可通过3种方法来实现，即改变转差率、改变频率和改变磁极对数。
4. 可编程序控制器的工作过程分为输入采样、程序执行和输出刷新三个阶段，可编程序控制器从输入到输出的整个执行时间称为扫描周期。
5. 双向计数器C200～C234的计数方向是由特殊辅助继电器M8200～M8234决定的，若特殊辅助继电器接通为减计数，否则为加计数。
6.状态转移图又叫功能图，它是用状态元件描述工步状态的工艺流程图。
二、选择题（本题共7小题，每题2分，共14分）1. 下列属于主令电器的是（C）。
A、低压断路器B、刀开关C、位置开关D、接触器2. 停止按钮应优先选用（A）。
A、红色B、绿色C、白色D、黑色3. 串联一个常开触点时采用AND指令，并联电路块的串联采用（ D ）指令。
A、ORIB、ANIC、ORBD、ANB4. 主控电路块的终点采用（B）指令。
A、MCB、MCRC、MPSD、MPP5. 以下指令中，（D）为步进返回指令。
A、STLB、RENC、RSTD、RET6. 以下功能指令中，（C）为带进位循环右移指令。
A、RORB、ROLC、RCRD、RCL7. 以下PLC的硬件中，（A）是PLC的核心组成部分，它在PLC系统中的作用类似于人体的神经中枢。
A、CPUB、系统程序存储器C、用户存储器D、I/O模块三、简答题（本题共4小题，每题10分，共40分）1. 根据下列指令程序画出对应的梯形图。
步序指令器件号步序指令器件号0 LD X0 6 ORB1 OR Y0 7 ANB2 LD X1 8 OR M103 AND X2 9 OUT Y04 LD X3 10 END5 ANI X4解：2. 写出下图所示梯形图对应的指令程序。

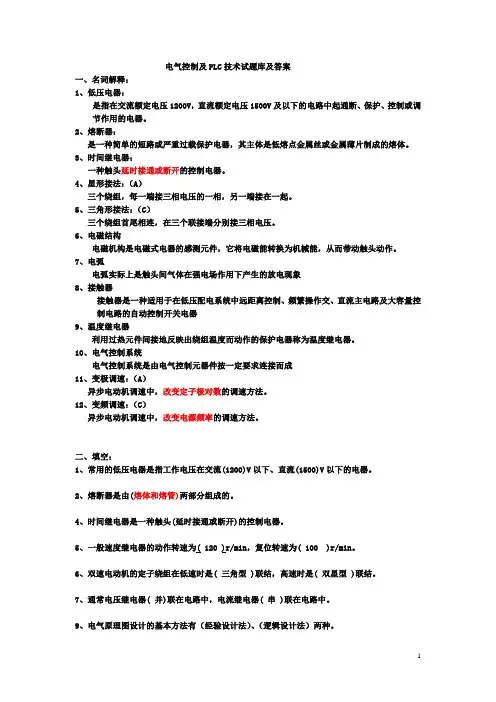

(完整版)电气控制及PLC试题库和答案
电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
3、时间继电器：一种触头延时接通或断开的控制电器。
4、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速：（A）异步电动机调速中，改变定子极对数的调速方法。
12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流(1200)V以下、直流(1500)V以下的电器。
2、熔断器是由(熔体和熔管)两部分组成的。
4、时间继电器是一种触头(延时接通或断开)的控制电器。
5、一般速度继电器的动作转速为( 120 )r/min，复位转速为( 100 )r/min。
6、双速电动机的定子绕组在低速时是( 三角型 )联结，高速时是( 双星型 )联结。
7、通常电压继电器( 并)联在电路中，电流继电器( 串 )联在电路中。
9、电气原理图设计的基本方法有（经验设计法）、（逻辑设计法）两种。
11、电气控制系统图分为（电气原理图）（电气安装接线图）和（电气元件布置图）三类。
12、三相异步电动机常用的电气制动方法有（反接制动）和（能耗制动）。
电气控制及PLC习题及答案
电气控制及P L C习题及答案Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT习题及答案《电气控制及PLC应用》第一部分电气控制部分项目一电动机正反转控制线路1．电路中FU、KM、KA、FR和SB分别是什么电器元件的文字符号答：熔断器、接触器、继电器、热继电器、按钮2．鼠笼型异步电动机是如何改变旋转方向的答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁（联锁）什么是自锁试举例说明各自的作用。
答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。
即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。
这种接法就叫做“自锁”。
互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。
当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。
相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。
这样互相牵制，起到一定的逻辑作用。
这种接法就叫“互锁”。
4．低压电器的电磁机构由哪几部分组成答：电磁系统主要由线圈、铁芯（静铁芯）和衔铁（动铁芯）3部分组成5．熔断器有哪几种类型试写出各种熔断器的型号。
熔断器在电路中的作用是什么答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。
其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。
瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速熔断器RS熔断器的作用：熔断器是在控制系统中主要用作短路保护的电器，使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。
6．熔断器有哪些主要参数熔断器的额定电流与熔体的额定电流是不是一样（1）额定电压（2）额定电流（3）分断能力（4）时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。
电气控制与PLC试题含答案
4）电路的工作过程
按下启动按钮SB1→输入继电器I0.0得电→◎I0.0[1]闭合→M0.0得电
◎M0.0[2]闭合→Q0.0[2]得电→KM1得电→接通电动机电源
◎M0.0[3]闭合
T37[3]得电，开始延时→延时时间到
Q0.2[3]得电→KM3得电→电动机定子绕组接成Y形
4）结合电器元件和编程元件的交互作用和动作顺序，描述PLC控制的电路工作过程。（6分）
[解答] 1）该控制电路工作过程如下：
KM1得电
按SB1→KM3得电 KM3失电
KT得电→延时→延时时间到→ KM2得电 →
KM1仍得电→
2）PLC的I/O接线图
图4-2 PLC的I/O接线图
说明：由于KM2和KM3绝不能同时得电，一旦接触器出现故障，只有程序上的互锁是不够的，因此在硬件接线上必须增加互锁。
4）工作台快速移动的控制
工作台上述6个方向的快速移动也是由M2拖动的，通过上述两个操作手柄和快速移动按钮SB5和SB6实现控制。当按下SB5或SB6时，接触器KM6线圈通电，快速进给电磁铁YA线圈接通电源，通过机械机构将快速离合器挂上，实现快速进给。由于KM6线圈控制电路中没有自锁，所以快速进给为点动工作，松开按钮，仍以原进给速度工作。
10）说明ALD、OLD、LPS、LRD、LPP、LDS的逻辑堆栈指令的意义。
ALD：栈装载与，电路块串联连接；OLD：栈装载或，电路块并联连接；LPS：逻辑入栈；LRD：逻辑读栈；LPP：逻辑出栈；LDS：装载堆栈。
2．填空
1）常用的电气控制系统图有（电气原理图、电器布置图和安装接线图）三种。
2）S7-200系列PLC有（CPU221、CPU222、CPU224、CPU224XP、CPU226）五种CPU模块，最多可扩展到（7）个扩展模块。
电气控制与PLC习题测试题及答案
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止停止SB6长动、SB4点动、SB5一处为停止SB6、SB2．5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②。
KM、M启动SB、SBKM、M启动，、21221 1总停停M ,SB MSB停，SB534125.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB和SB控制电动机M的起停12②按下停止按钮SB时，应使接触器KM断电释放，接触器KM进行能耗制动。
电气控制与PLC习题、测试题及答案
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。
电气控制与plc考试题目和答案
电气控制与plc考试题目和答案一、单项选择题（每题2分，共20分）1. 电气控制中，用于实现顺序控制的电器元件是（）。
A. 接触器B. 继电器C. 行程开关D. 按钮答案：B2. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制单元答案：A3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. EPROMC. ROMD. EEPROM答案：B4. 电气控制线路中，用于实现过载保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：A5. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR答案：C6. 电气控制线路中，用于实现短路保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：B7. PLC中，用于实现计数功能的指令是（）。
A. LDC. CTUD. OR答案：C8. 电气控制线路中，用于实现欠压保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：C9. PLC中，用于实现数据比较功能的指令是（）。
A. LDB. CMPC. AND答案：B10. 电气控制线路中，用于实现过电压保护的电器元件是（）。
A. 熔断器B. 断路器C. 接触器D. 继电器答案：D二、多项选择题（每题3分，共15分）1. 电气控制中，可以实现正反转控制的电器元件包括（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：A, B, C2. PLC中，常用的数据类型包括（）。
A. 布尔型B. 整型C. 实型D. 字符串型答案：A, B, C, D3. 电气控制线路中，可以实现星-三角启动的电器元件包括（）。
A. 接触器B. 继电器C. 按钮D. 定时器答案：A, B, D4. PLC中，常用的编程语言包括（）。
A. 梯形图B. 指令列表C. 功能块图D. 结构化文本答案：A, B, C, D5. 电气控制线路中，可以实现点动控制的电器元件包括（）。
【电气控制与PLC】习题、例题,试题及答案详解（精心整理,考试必过）（DOC）
【电⽓控制与PLC】习题、例题,试题及答案详解（精⼼整理,考试必过）（DOC）4.试设计可进⾏两处操作，对⼀台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动⼀处为SB3点动、SB1长动、SB2停⽌SB2、SB6停⽌⼀处为SB5点动、SB4长动、SB6停⽌5.试设计两台笼型电动机M1、M2的顺序起动/停⽌的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停⽌。
②M1启动后M2启动，M1可点动，M2单独停⽌。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由⼀台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电⽓控制原理图。
33KM3KM1KM2KM3KM3KM2KM1KM1KM2KM3KM2KM1FU1FU2FR1FR1SB3SB1SB2SB4SB51234567FR2FR2主轴电动机短路保护润滑油泵主轴电动机控制油泵电机控制电源保护电源开关QM1M25.设计⼀个控制电路，要求第⼀台电动机启动10S 后，第⼆台电动机⾃⾏起动，运⾏10s 后，第⼀台电动机停⽌运⾏并同时使第三台电动机⾃⾏起动，再运⾏15s 后，电动机全部停⽌运⾏。
33KM3KM1FR1FU23KM2FR2FR3FR1FR2KM1SB1KT2KM1KT1KM2KT2KT1FR3KT2KM3KT3KM2SB3KT3M2M1M3FU17.画出笼型异步电动机的能耗制动控制电路，要求如下。
①⽤按钮SB 2和SB 1控制电动机M 的起停②按下停⽌按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运⾏，进⾏能耗制动。
③制动⼀段时间后，应使接触器KM 2⾃动断电释放，试⽤通电延时型和断电延时型继电器个画出⼀种控制电路。
第⼀种第⼆种KM1SB1KM1KM2KM2KM1FU2SB2SB2KTKT KM2KM2FR KM1SB1KM1KM2KT KM2KM1FU2SB2KM2SB2KTFR1.设计⼀个⼯作台前进后退控制线路。
电气控制与PLC试题及部分答案
《电气控制与P L C》试题(一)1、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。
2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。
3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。
4、桥式起重机中实现电动机短路保护，通常采用______________。
5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。
6、 PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。
7、 说明下列指令意义。
MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。
A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。
2、在控制线路中，如果两个动合触点串联，则它们是_________关系。
A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。
3、下列软元件中，属于字、位混合的元件是______。
A、X；B、M；C、T ；D、Y。
4、操作数K3Y0表示________。
A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。
5、下列指令使用正确的是_____。
A、OUT X0；B、MC M100；C、 SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。
A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。
电气控制与PLC技术习题参考答案
电气控制与PLC技术习题参考答案
1.PLC是指什么？
A：PLC是指可编程控制器（Programmable Logic Controller），它是用于实现电气系统自动控制的微处理器。
2.如何编程PLC？
3.PLC的工作原理是什么？
A：PLC的工作原理是，它通过控制程序和传感器，收集外部信号，根据程序的要求以及它们之间的关系，实时地比较收集的信号，并判断出最终的控制结果。
然后，根据最终控制结果，PLC会通过控制装置发送控制信号。
4.PLC的应用领域有哪些？
A：PLC可用于控制各种工业设备，例如汽车、机床、医疗设备、半导体制造装置以及工厂自动化等。
5.PLC的机械元件有哪些？
A：PLC的机械元件主要包括外壳、操作控制器、显示屏、输入，输出模块、记忆器、CPU、模块等。
6.在PLC系统中，输入和输出有什么作用？
A：输入模块负责获取控制系统的外部信号，并将其转换成PLC可识别的电信号。
而输出模块则负责将PLC控制的结果以电信号的形式发送出去，控制外部的装置。
电气控制与plc试题及答案
电气控制与plc试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程逻辑单元答案：A2. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程C. 体积大D. 易于维护答案：C3. PLC的编程语言不包括以下哪种？A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D4. PLC的输入/输出接口通常采用什么方式连接？A. 并行B. 串行C. 无线D. 光纤答案：B5. PLC的扫描周期主要受以下哪个因素影响？A. CPU速度B. 程序复杂度C. 电源电压D. 温度答案：B6. PLC的输出接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：B7. PLC的输入接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：A8. PLC的编程软件通常不包括以下哪种功能？A. 编程B. 调试C. 编译D. 打印答案：D9. PLC的输出接口可以输出的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B10. PLC的输入接口可以接收的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多项选择题（每题3分，共15分）1. PLC的输入接口可以接收的信号类型包括：A. 开关信号B. 模拟信号C. 脉冲信号D. 交流电压信号答案：ABC2. PLC的输出接口可以控制的设备包括：A. 继电器B. 电磁阀C. 伺服电机D. 传感器答案：ABC3. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：ABC4. PLC在工业自动化中的作用包括：A. 控制逻辑B. 过程控制C. 数据处理D. 通信答案：ABCD5. PLC的抗干扰措施包括：A. 屏蔽B. 接地C. 隔离D. 滤波答案：ABCD三、判断题（每题2分，共10分）1. PLC的输入/输出接口可以互换使用。
电气控制PLC练习题+答案
电气控制PLC练习题+答案1、传统的继电接触器控制装置体积大、动作速度较慢、耗电较多、功能少，目前大都用____取代。
A、通用计算机B、可编程序控制器C、微机D、数控装置答案：B2、位置检测装置按检测量的测量基准，可分为____和增量式测量。
A、直线式B、绝对式C、回转型D、直接测量答案：B3、能够实现电机连续运转的条件是____A、连锁B、自锁C、不确定D、互锁答案：B4、胶盖瓷底开关可作为____KW及以下的电动机操作开关。
A、3B、4C、7.5D、5答案：A5、____型号的开关可作为4KW三相鼠笼电动机直接起动的开关。
A、CJ020B、DZ150C、HH3-30／3D、HH3--60／3答案：C6、接触器主触点的额定电压应______负载的额定电压。
A、小于B、等于C、大于或等于D、3倍答案：C7、某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、自动开关装有失压脱扣器而跳闸B、熔断器熔断C、过载D、断路答案：A8、数控机床进给控制的交流伺服电动机结构是____。
A、转子、定子都装有永磁体和绕组B、定子装有永磁体，转子是绕组C、转子、定子都是绕组D、转子装有永磁体，定子是绕组答案：D9、位置检测装置能检测的最小位置变化量称作分辨率。
位置检测装置的分辨率应适当____机床加工精度。
A、低于或等于B、高于C、低于D、等于答案：B10、数控系统除了位置控制功能外，还需要主轴起／停、换刀、冷却液开／停等辅助控制功能。
这部分功能一般由____实现。
A、输入／输出装置B、可编程序逻辑控制器PLCC、数控装置D、伺服驱动答案：B11、变频器与电动机之间一般____接入接触器。
A、允许B、未知C、不限D、不允许答案：D12、急停按钮必须用______。
A、红色按钮B、黄色按钮C、绿色按钮D、红色蘑菇头按钮答案：D13、基频以下调速属于____A、恒功率调速B、恒转速调速C、弱磁调速D、恒转矩调速答案：D14、数控系统除了位置控制功能外，还需要主轴起／停、换刀、冷却液开／停等辅助控制功能。
电气控制与PLC习题参考答案
电气控制与PLC习题参考答案
1、下列功能符号中，属于输出功能符号的是（A）
A.设备控制X0
B.开关控制Y0
C.比较控制K0
D.数字集中器S0
答案：B.开关控制Y0
2、PLC的主要功能是（B）
A.模拟控制
B.数字控制
C.组合控制
D.混合控制
答案：B.数字控制
3、PLC系统中的关键部件是（A）
A.CPU
B.I/O模块
C.变频器
D.电源
答案：A.CPU
4、PLC中的变量地址符号()
A.M
B.X
C.K
D.N
答案：A.M
5、在PLC系统中，最常用的控制器是（C）
A.时间控制器
B.计数器
C.算术逻辑单元
D.运行时间控制器
答案：C.算术逻辑单元
6、PLC的控制程序是一种（B）
A.计算机语言
B.图形语言
C.命令语言
D.自然语言
答案：B.图形语言
7、PLC的主要性能指标有（ABCD）
A.精度
B.容错
C.响应速度
D.可靠性
答案：A、B、C、D.精度、容错、响应速度、可靠性
8、PLC运行的前提是要有（BCD）
A.控制程序
B.控制系统
C.电源
D.输入输出模块
答案：B、C、D.控制系统、电源、输入输出模块
9、PLC能够实现（ABCD）
A.开关量控制
B.模拟量控制
C.计数控制
D.定时控制
答案：A、B、C、D.开关量控制、模拟量控制、计数控制、定时控制。
(完整版)【电气控制与PLC】课后习题及答案
第二章作业参考答案
1、三相笼型异步电动机在什么条件下可直接启动？试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能？
（3）要求能在前进或后退途中任意位置都能停止或启动。
第三章作业参考答案
5、PLC有什么特点？
答：PLC的主要特点有：
（1）抗干扰能力强，可靠性高；
（2）控制系统结构简单，通用性强；
（3）编程方便，易于使用；
（4）功能强大，成本低；
（5）设计、施工、调试的周期短；
（6）维护方便。
6、PLC与继电器控制系统相比有哪些异同？
（3）主轴停止后，才允许润滑油泵停止；；
（4）具有必要的电气保护。
按动SF1使QA2得电自锁，则润滑油泵MA2启动，再按动SF2，可使QA1得电自锁，主轴电动机MA1正向启动。按SF3可使QA1得电，即主轴电动机MA1正向点动；按SF4可使QA3得电，即主轴电动机MA1反向点动。当润滑油泵要停转时，必须先使主轴电动机先停止，即QA1常开断开，再按动SF6。
答：PLC的梯形图与传统的电气原理图非常相似，信号的输入/输出形式及控制功能基本上也是相同的；
它们的不同之处主要表现在：
（1）控制逻辑——继电器控制逻辑采用硬接线逻辑，利用继电器机械触点的串联或并联，及时间继电器等组合成控制逻辑，其接线多而复杂、体积大、功耗大、故障率高，灵活性和扩展性很差。而PLC采用存储器逻辑，其控制逻辑以程序方式存储在内存中，灵活性和扩展性都很好。
答：小容量的三相笼型异步电动机（<10kW）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电气控制与PLC》课程习题第1章习题1-1 试述单相交流电磁铁短路环的作用。
1-2 低压电器常用的灭弧方法有那些？1-3 试比较刀开关与负荷(铁壳)开关的差异及各自的用途。
1-4 选择接触器时，主要考虑交流接触器的那些主要额定参数？1-5 两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？1-6 中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来启动电动机？1-7画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。
1-8 热继电器主要由哪几部分电气符号？用途与熔断器是否相同？直流电机的保护电路能否使用热继电器？1-9 空气式时间继电器的延时时间如何调节？JS7-A型时间继电器触头有哪几类？1-10试比较交流接触器线圈通电瞬间和稳定导通电流的大小，并分析其原因。
1-11 组合开关与万能转化开关的结构有何异同？各有什么用途？1-12 叙述熔断器的额定电流和熔体额定电流的不同之处。
1-13 过流继电器能否用于绕线式交流异步电动机的过载和短路保护？鼠笼式交流异步电机的过载和短路保护使用过流继电器吗？为什么？1-14 两台电动机不同时起动，一台电动机额定电流为14.8A，另一台电动机额定电流为6.47A，试选择同时对两台交流电机进行短路保护的熔断器额定电流及熔体的额定电流。
1-15 在电动机主回路装有DZ20系列断路器，电动机主回路是否可以不装熔断器？分析断路器与刀开关控制、保护方式的不同特点。
1-16 电动机的起动电流很大，在电动机起动时，能否按电动机的额定电流整定热继电器的动作电流？为什么？1-17 说明熔断器和热继电器保护功能的不同之处。
1-18 一台长期工作的三相交流异步电动机的额定功率13Kw，额定电压380V，额定电流25.5A，试按电动机额定工作状态选择热继电器型号、规格，并说明热继电器整定电流的数值。
第2章习题2-1 叙述“自锁”、“互锁”电路的定义。
2-2 什么是保护接地？什么是保护接零？2-3 在电气控制线路中采用低压断路器作电源引入开关，电源电路是否还要用熔断器作短路保护？控制电路是否还要用熔断器作短路保护？2-4 分别写出电机正、反转控制电路中两个接触器线圈通电的逻辑表达式。
2-5 在接触器正反转控制电路中，若正、反向控制的接触器同时通电，会发生什么现象？2-6 利用断电延时型时间继电器设计三相交流异步电动机的Y－Δ起动控制线路。
2-7 用控制流图分析图2.3.4所示自耦补偿起动控制电路的工作原理。
2-8 分别叙述多地控制和多条件控制电路的特点和不同之处，并分别叙述其用途。
2-9 分析图2.7.3 电液控制电路采用中间继电器KA3的原因。
2-10简述图2.8.2的工作原理，叙述起动过程中过载保护器件不会产生误动作的原因。
2-11 用继电接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。
2-12 设计一个采用按钮控制双速电机由低速起动3秒后再切换到高速起动和运行的控制电路。
电路具有高、低速起动运行控制和过载保护等功能2-13 画出一台电动机起动后经过一段时间，另一台电动机就能自行起动的控制电路。
2-14画出两台电机能同时启动和同时停止，并能分别启动和分别停止的控制电路原理图。
2-15某生产机械要求由M1、M2两台电动机拖动，M2能在M1启动一段时间后自行起动，但M1、M2可单独控制起动和停止。
2-16设计一个小车运行的控制线路，小车由三相交流异步电动机拖动，其动作要求如下：1）小车由原位开始前进，到终端后自动停止。
2）在终端停留3秒钟后自动返回原位停止。
3）要求能在前进或后退途中任意位置都能停止或起动。
第3章习题3-1 电气原理图常用什么分析方法？简述机床电气原理图的分析步骤。
3-2 机床设备控制电路常用哪些的保护措施？3-3 叙述C650车床反向起动过程和反转停车过程。
3-4 试分析M7120平面磨床电气控制电路有哪些电气联锁？电磁吸盘为什么要采用欠流保护，请分析该保护原理。
3-5 分析XA6132 万能铣床摇臂升降的控制过程，并说明上刀制动原理。
3-6 叙述T68卧式镗床变极调速的方法和电路的控制过程。
3-7 结合图3.6.6组合机床的液压动力滑台自动循环控制线路，分析各个行程开关的控制作用。
3-8 在10t桥式起重机控制电路中，为什么不采用熔断器和热继电器作短路和过载保护？过流继电器在电路中起什么作用？3-9 桥式起重机如何以最低速提升重物？分析其操作方法。
3-10 桥式起重机有哪几种下放重物的方法？如何操作？第4章习题4-1 简述电气原理图的设计原则。
4-2 简述电气安装位置图的用途，以及与电气接线图的关系。
4-3 简述应用导线二维标注法，电气接线图绘制的基本思想。
4-4 简述电气接线图的绘制步骤。
4-5 简述电气接线图和电气互连图有什么不同之处？4-6 绘制配电盘的打孔位置图时，应综合考虑哪些因素？4-7 为了确保电动机正常而安全运行，电动机应具有哪些综合保护措施？4-8 为什么电器元件的电流线圈要串接于负载电路中，电压线圈要并接于被测电路的两端？4-9 用铝线从车间向150米处的临时工地送电，已知车间电压为220V AC，线路中通过的电流是20A，铝的电阻率ρ＝0.026*10－6Ω•m。
试选择输电线路的截面积，计算输电线路的内阻和损耗各为多少？临时工的电压是多少？4-10 已知三相交流异步电动机的参数为P N＝22KW，U N=380V，I N=43.9A，n N=1460r/m，设计一台Y－Δ起动控制电路、选择元器件参数、列写元器件清单、绘制电气安装图、电气接线图，写出简要说明。
4-11 控制电路原理如习题2-14所示，已知两台三相交流异步电动机的数据均为P N＝7.5KW，U N=380V，I N=15.4A，n N=1440r/m，请选择电器元件、列写元器件清单，并绘制电气接线图。
5-5 准备功能G指令与辅助功能M指令在数控机床程序编制中的作用如何？5-6 设OA为第一象限直线, 终点坐标为x a=4，y a =4, 试用逐点比较法加工直线OA。
5-7 设AB为第一象限顺圆弧，起点为A（0，5），终点为B（5，0），试用逐点比较法加工圆弧AB。
5-8 数控机床闭环或半闭环伺服系统中常用的位置检测装置有哪些？各有何特点？5-9 试分析XH714立式加工中心数控系统与伺服系统是如何连接的。
5-10 试分析XH714立式加工中心的换刀控制。
5-11 试比较数控机床电气控制与一般生产机械电气控制的不同之处。
第6章习题1－1 简述可编程控制器的定义。
1－2 可编程控制器的主要特点有哪些？1－3 可编程控制器有哪几种分类方法？1－4 小型PLC的发展方向有哪些？2－1 PLC由哪几部分组成？2－2 PLC I/O接口电路分别有哪几种形式？2－3 PLC的主要技术指标有哪些？3－1S7系列PLC有哪些子系列？3－2 S7-22X系列PLC有哪些型号的CPU？3－3 S7-200 PLC有哪些输出方式？各适应于什么类型的负载？3－4 S7-22X系列PLC的用户程序下载后存放在什么存储器中，掉电后是否会丢失？3－5 S7-200 CPU的1个机器扫描周期分为哪几个阶段？各执行什么操作？3－6 S7-200 CPU有哪些工作模式？在脱机时如何改变工作模式？联机操作时，改变工作模式的最佳方法是什么？3－7 S7-200有哪两种寻址方式？3－8 S7-200 PLC有哪些内部元器件？各元件地址分配和操作数范围怎么确定？3－9 S7-200有哪几类扩展模块？最大可扩展的I/O地址范围是多大？3－10 梯形图程序能否转换成语句表程序？所有语句表程序是否均能转换成梯形图程序？4－1 对变化缓慢的输入信号能否采用数字滤波？数字滤波设置的最大延时时间为多少？4－2 输入脉冲过窄时（小于1个机器扫描周期），采用什么方法可以不丢失脉冲？4－3 编译快捷按钮的功能是什么？4－4 SIMATIC指令与IEC指令的设置方法？4－5 简述网络段程序的拷贝方法。
4－6 用帮助系统查找STEP7-Micro/WIN32编程软件主要支持那些快捷键？4—7 简述系统块配置中脉冲截取位的功能，以及脉冲截取的原理。
第7章习题5－1 写出下面梯形图程序对应的语句表指令。
5－2 根据下列语句表程序，写出梯形图程序。
LD I0.0 A I0.6AN I0.1 = Q0.1LD I0.2 LPPA I0.3 A I0.7O I0.4 = Q0.2A I0.5 A I1.1OLD = Q0.3LSP5－3 使用置位、复位指令，编写两套电动机（两台）的控制程序，两套程序控制要求如下：（1）启动时，电动机M1先启动，才能启动电动机M2，停止时，电动机M1、M2同时停止。
（2）启动时，电动机M1、M2同时启动，停止时，只有在电动机M2停止时，电动机M1才能停止。
5－4 设计周期为5S，占空比为20％的方波输出信号程序（输出点可以使用Q0.0）。
5－5 编写断电延时5S后，M0.0置位的程序。
5－6 运用算术运算指令完成下列算式的运算。
（1）［（100＋200）×10］/3。
（2）6的78次方。
（3）求SIN65o的函数值。
5－7 用逻辑操作指令编写一段数据处理程序，将累加器AC0与VW100存储单元数据实现逻辑与操作，并将运算结果存入累加器AC0。
5－8 编写一段程序，将VB100开始的50个字的数据传送到VB1000开始的存储区。
5－9 分析寄存器移位指令和左、右移位指令的区别。
5－10 编写一段程序，将VB0开始的256个字节存储单元清零。
5－11 编写出将IB0字节高4位和第4位数据交换，然后，送入定时器T37作为定时器预置值的程序段。
5－12 写出能循环执行5次程序段的循环体梯形图。
5－13使用顺序控制程序结构，编写出实现红、黄、绿三种颜色信号灯循环显示程序（要求循环间隔时间为一秒），并划出该程序设计的功能流程图。
5－14 编写一段输出控制程序，假设有8个指示灯，从左到右以0.5S速度依次点亮，到达最右端后，再从左到右依次点亮，如此循环显示。
6－1 用数据类型转换指令实现100英寸转换成厘米。
6－2 编程输出字符A的七段显示码。
6－3 编程实现将VD100中存储的ASCⅡ码字符串37，42，44，32转换成16进制数，并存储到VW200中。
6－4 编程实现定时中断，当连接在输入端I0.1的开关接通时，闪烁频率减半；当连接在输入端I0.0的开关接通时，又恢复成原有的闪烁频率。
6－5 编写一个输入输出中断程序，实现从0到255的计数。
当输入端I0.0为上跳沿时，程序采用加计数；输入端I0.0为下跳沿时，程序采用减计数。
