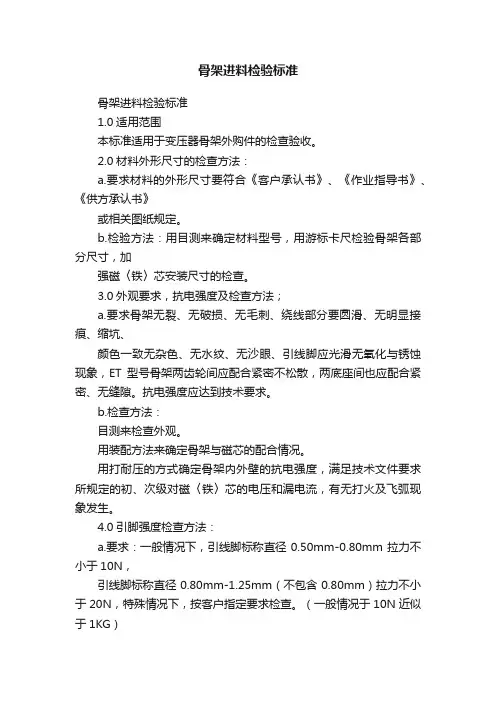

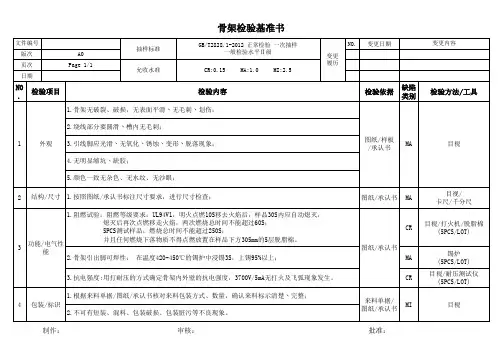

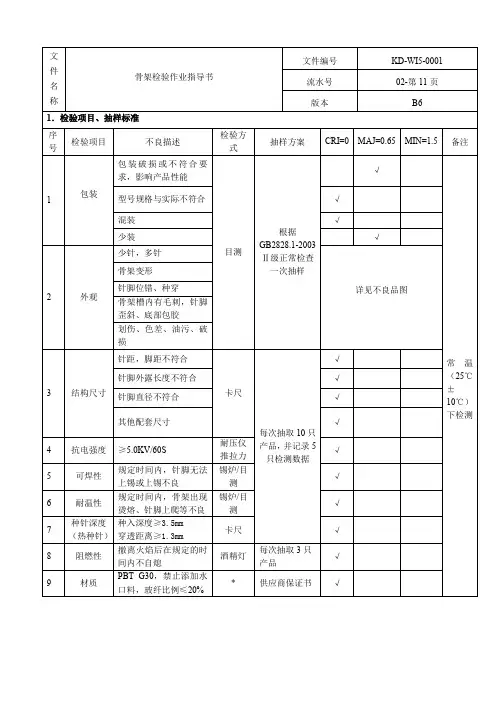

骨架进料检验标准

1.0适用范围

本标准适用于变压器骨架外购件的检查验收。

2.0材料外形尺寸的检查方法:

a.要求材料的外形尺寸要符合《客户承认书》、《作业指导书》、《供方承认书》

或相关图纸规定。

b.检验方法:用目测来确定材料型号,用游标卡尺检验骨架各部分尺寸,加

强磁〈铁〉芯安装尺寸的检查。

3.0外观要求,抗电强度及检查方法;

a.要求骨架无裂、无破损、无毛刺、绕线部分要圆滑、无明显接痕、缩坑、

颜色一致无杂色、无水纹、无沙眼、引线脚应光滑无氧化与锈蚀现象,ET型号骨架两齿轮间应配合紧密不松散,两底座间也应配合紧密、无缝隙。抗电强度应达到技术要求。

b.检查方法:

目测来检查外观。

用装配方法来确定骨架与磁芯的配合情况。

用打耐压的方式确定骨架内外壁的抗电强度,满足技术文件要求所规定的初、次级对磁〈铁〉芯的电压和漏电流,有无打火及飞弧现象发生。

4.0引脚强度检查方法:

a.要求:一般情况下,引线脚标称直径0.50mm-0.80mm拉力不小于10N,

引线脚标称直径0.80mm-1.25mm(不包含0.80mm)拉力不小于20N,特殊情况下,按客户指定要求检查。(一般情况于10N近似于1KG)

b.检查方法:

各范围标准直径引线脚垂直悬挂1KG或2KG的重物,引线引不松动,不脱落即为合格,否则为不合格。

5.0可焊性及检查方法:

a.要求:骨架引出脚易于焊锡,其使用部分的可焊表面应能覆盖上一层光滑

明亮的焊料层,其焊料的覆盖面积不小于90%骨架无开裂、变形、针脚无氧化现象。

b.检查方法;

将焊槽中锡炉温度调至500±40℃,并将锡面杂质刮除,保持锡面清洁光亮,然后将沾过助焊剂的引线脚部分浸入焊槽中,电木骨架保持浸渍时间3-4秒,塑胶骨架保持浸渍时间2-3秒,尼龙骨架保持浸渍时间1-2秒,

取出冷却后观察是否符合以上要求。

6.0阻燃性及检查方法:

a.要求;火焰撤离后样品继续燃烧不超过10秒。

b.检查方法:

取样品骨架用酒精灯点燃,燃烧5秒后移开,骨架自身火焰维持在10秒内熄灭为合格。

7.0验收规则:

a.按MIL-STD-105D中《逐批检查计数抽样程序及抽样表》中一次正常抽样

b.由于阻燃性实险属破坏性实险,在抽样实验中,取固定样本数3,采用0,

1判据一般情况下,由于骨架的生产厂家都会进行安全认证(UL、CCC 等),所以阻燃试验在来料检验时可免做。但是要求供应商在供货时必须提供含有该项内容的出货检验报告,对某些客户有指定要求的产品,或因此特殊品种采购于一些不具备检验条件的供应商(如贸易商),在来料检验时必须进行该项检查。

c.对于可焊性实验和引脚强度(拉力)实验,由于是破坏性实验,在抽样试

验中取固定样本20PCS,采用0,1判据,另外供应商在供货时,必须提供含有该项内容的出货检验报告。一般情况下,拉力检验的数据记录采用两种方式:一种是直接记录引脚被拉掉时的拉力值;另一种是拉力达到规定的持续时间大于2秒引脚不松动则为OK品。
