hdpe中空壁缠绕管尺寸规格

HDPE中空壁缠绕管的介绍与连接方式

缠绕管，英文名称Coil pipe，较为常见的型号有：大口径缠绕管、双壁缠绕管、中空缠绕管。

这是一种以高密度聚乙烯（HDPE）为原料，经缠绕焊接成型的一种管材，由于其独特的成型工艺，可以生产直径达3米的管材，这是其他生产工艺难以完成的。

高密度聚乙烯（HDPE）由于其本身优异的融焊接性能不但保证了产品成型工艺和产品质量，而且也为施工连接提供了多种可靠方式，如电热熔焊接，热收缩连接等等，同时这也是渗漏情况很少出现的一个重要原因，也正是因为这个原因，这种管材才具有其它管材不具备的独特的环保功能，这对当前人们关注的污染防治提供了非常有效的方法。

HDPE（高密度聚乙烯）双壁缠绕大口径排水管，以HDPE为原料，两次成形，它具有以下优点：1、化学性能稳定，耐酸、碱、盐能力强，耐污水、废水和化学药品的腐蚀，耐土壤中腐烂物的腐蚀，无锈蚀。

2、抗冲击性强，耐压，管壁采用独特的工字型结构，弹性变形大而不易破坏，对任何基地都有很好的适用性。

3、耐老化，管材可以承受存放和施工过程中太阳的直晒，在管材设计和生产工艺上充分考虑了50年时的材质衰减等因素。

4、适用温度范围广，可用于-50C至60C的温度范围内，不冻裂和膨胀渗漏。

5、重量轻，是水泥管重量的1/10（同等输水效率下）不需大型施工设备。

6、连接方便。

7、耐磨性能优越，比水泥管、钢管耐磨，使用寿命长达50年以上。

8、原材料价位低，施工、管理、维修费用低。

9、HDPE是无毒性材料，对土地无害，可再生使用，是环保型绿色产品。

HDPE中空壁缠绕管采用以下连接方式：1.HDPE双壁（中空）缠绕管电热熔带连接：由相同热塑料制作的焊接带，采用专用热熔工具将连接部位加热后进行热熔，冷却后连接为一体.2.HDPE双壁（中空）缠绕管不锈钢连接件（卡箍）连接：由不锈钢连接件，橡胶套组合而成，先采用橡胶套进行密封，后利用不锈钢螺栓进行固定，固定后连接为一体。

3. HDPE双壁（中空）缠绕管承插式（胶圈）连接：施工时承口对准插口，利用橡胶圈进行密封。

HDPE中空壁缠绕管物理性能介绍

HDPE中空壁缠绕管物理性能介绍
HDPE中空壁缠绕管是以高密度聚乙烯为主要原料,先经一台挤出机挤出矩形管进入缠绕成型机,同时第二台挤出机喷出胶条,挤压复合而成,可以生产直径达3米的管材,这是其他成产工艺难以完成的.其内外壁平整光滑,生产的管材规格200-1200mm,根据不同的使用条件,环刚度分为4个等级,可适应10%以下的酸、碱具有耐腐蚀,质量轻,安装方便,通流量高,有其他管材不具备的独特的环保功能,寿命长.
HDPE中空壁缠绕管产品特点：
1、化学性能稳定.
2、抗冲击性强,耐压.管壁采用独特的工字形结构,弹性变形大而不易破坏,对任何基地都有很好的实用性.
3、耐老化,管材管材可以承受存放和施工过程中太阳的直晒,在管材设计和生产工艺上充分考虑了50年的材质衰减等因素.
4、适用温度范围广,可用与负50至60摄氏度的温度范围内,不冻裂和膨胀渗漏.
5、重量轻,是水泥管重量的1/10（同等输水效率下）不需大型施工设备.
6、连接方便,耐磨性能优越,比水泥管,钢管耐磨,使用寿命长达50年以上.
7、原材料价位低,施工、管理、维修费用低.
8、HDPE是无毒性材料,对土地无害,可再生使用,是环保型绿色产品. HDPE中空壁缠绕管物理性能。

HDPE中空壁缠绕管

HDPE中空壁缠绕管（承插接口）价目单HDPE双壁缠绕管的产品介绍HDPE双壁缠绕管是一种新型的塑料管材，使得缠绕结构壁管道的连接密封性、快捷性和安全性得到了显著的提高。

HDPE双壁缠绕管除了HDPE中空壁缠绕管全部特点外还具有克服有些工地地下水位比较高或工地有煤气等易燃易爆管线，不适宜用电火连接，施工比较困难。

为此，我公司开发出承插式连接的HDPE双壁缠绕管，使连接施工更加简便，快捷，并能确保连接的密封性应用领域：排水管的应用领域：水利工程：用作水源管、灌溉管市政工程：用作埋地雨水、排污管建筑工程：公寓、住宅园地等城市的雨水管、地下排污管、通风管等通讯工程：用作通讯电缆、光缆保护管工业应用：广泛用于工业领域排污排水管农业工程：用于灌溉、农田、果园、茶园及林带排灌（农地整理）道路工程：用作铁路、高速公路的渗、排水管矿场工程：用作矿井通风、送风、排水、泥浆罐体育场馆：用作高尔夫球场、足球场、广场等渗、排水管码头机场：用作大型港口、码头、机场工程的雨水排污管环保领域：垃圾填埋场污水收集管、粪尿处理厂水储系统：用于截留缓慢水流的储水系统HDPE中空壁缠绕管（热熔接口）修改时间:2012年10月09日12:00:00 浏览次数：181次 HDPE中空壁缠绕管（热熔接口）价目单HDPE缠绕管SN8SN10SN12.5元/米元/米元/米DN20035 47 57DN25048 58 70DN30070 84 101DN350106 127 152DN400135 156 188DN450158 190 227DN500238 256 275DN600298 363 435DN700419 502 603DN800537 653 784DN900763 915 1098DN1000826 1004 1205DN1100976 1172 1406DN12001147 1395 1674DN13001349 1618 1942DN14001627 1953 2343DN15001907 2288 2745型工艺制成的结构壁管材，符合国家标准《埋地用聚乙烯（PE）结构壁管道系统》第2部分：《聚乙烯缠绕结构壁管材》（GB/T19472.2-2004）的要求。

HDPE管介绍

大直径HDPE中空壁缠绕管施工工艺在广州工程施工中，我们使用了高密度聚乙烯(HDPE——high density polyethylene )中空壁缠绕管，管道最大直径为DN1800mm。

该管材属柔性接口，具有重量轻，不需制作管道砼基础，可缩短工期等特点。

施工中，根据大口径管道的接口应力大、接口易渗漏的特点及HDPE 材料热膨胀系数大，管口易变形等新型管材性能，管沟挖深大、地下水丰富等环境条件，采取了内外热收缩带密封，外电热熔带连接密封，管道地面拼接、整体吊装的施工方案，减少了地下水对接口工艺的影响，保证了施工进度和安装质量。

1. 工程概况广州，安装了排水管道19780m，采用了国内新型的HDPE对接排水管道。

地区年降雨量达1800-1900mm ,管沟开挖深，地下水丰富，整个施工过程均采取了排降水措施。

2.HDPE中空壁缠绕管2.1 HDPE管道的结构形式：高密度聚乙烯又称为低压聚乙烯，是乙烯在催化剂存在下聚合制得，可采用注射、剂出、吹塑等方法成形，具有良好的耐热性和耐寒性，力学性能优于低密度聚乙烯，耐磨性及化学性良好，能耐多种酸、碱、盐类腐蚀，吸水性和水蒸汽渗透性很低。

本次施工中使用的主要材料高密度聚乙烯排水管，是以HDPE为主要原料，以相同或不同材料作为辅助支撑结构，经热缠绕成型工艺制成的结构壁管材，对接管口、最大直径1800mm。

因管道口径大，现场地质条件复杂，供货厂商亦无安装经验可供指导。

管道壁断面图2.2 HDPE管道的物理试验性能如下表：序号项目指标实验方法1 环刚度KN/m2 ≥8 GB/T96472 扁平实验（40％）不分裂，龟裂，破损的两壁不脱开 GB/T96473 纵向尺寸收缩率％≤3 GB/T6671.24 落锤冲击试验管内壁不破裂，两壁不脱开 GB/T141525 液压实验不破裂，不渗漏 GB/T61116 连接部位密封实验无泄漏现象 GB/T6111环刚度，又叫环向弯曲刚度，是管道抵抗环向变形能力的量度，用测试方法或计算方法定值，单位为N/m2。

HDPE增强中空壁缠绕管规格整理

材料名称规格型号单位HDPE增强中空壁缠绕管DN200 4KN/㎡米HDPE增强中空壁缠绕管DN300 4KN/㎡米HDPE增强中空壁缠绕管DN400 4KN/㎡米HDPE增强中空壁缠绕管DN500 4KN/㎡米HDPE增强中空壁缠绕管DN600 4KN/㎡米HDPE增强中空壁缠绕管DN700 4KN/㎡米HDPE增强中空壁缠绕管DN800 4KN/㎡米HDPE增强中空壁缠绕管DN900 4KN/㎡米HDPE增强中空壁缠绕管DN1000 4KN/㎡米HDPE增强中空壁缠绕管DN1200 4KN/㎡米HDPE增强中空壁缠绕管DN200 8KN/㎡米HDPE增强中空壁缠绕管DN300 8KN/㎡米HDPE增强中空壁缠绕管DN400 8KN/㎡米HDPE增强中空壁缠绕管DN500 8KN/㎡米HDPE增强中空壁缠绕管DN600 8KN/㎡米HDPE增强中空壁缠绕管DN700 8KN/㎡米HDPE增强中空壁缠绕管DN800 8KN/㎡米HDPE增强中空壁缠绕管DN900 8KN/㎡米HDPE增强中空壁缠绕管DN1000 8KN/㎡米HDPE增强中空壁缠绕管DN1200 8KN/㎡米钢带增强PE螺旋波纹管DN500 8KN/㎡米钢带增强PE螺旋波纹管DN600 8KN/㎡米钢带增强PE螺旋波纹管DN700 8KN/㎡米钢带增强PE螺旋波纹管DN800 8KN/㎡米钢带增强PE螺旋波纹管DN900 8KN/㎡米钢带增强PE螺旋波纹管DN1000 8KN/㎡米钢带增强PE螺旋波纹管DN1200 8KN/㎡米钢带增强PE螺旋波纹管DN500 12.5KN/㎡米钢带增强PE螺旋波纹管DN600 12.5KN/㎡米钢带增强PE螺旋波纹管DN700 12.5KN/㎡米钢带增强PE螺旋波纹管DN800 12.5KN/㎡米钢带增强PE螺旋波纹管DN900 12.5KN/㎡米钢带增强PE螺旋波纹管DN1000 12.5KN/㎡米钢带增强PE螺旋波纹管DN1200 12.5KN/㎡米。

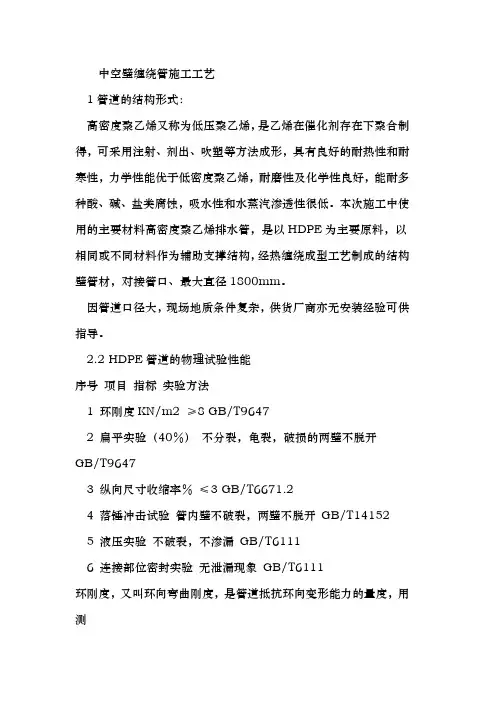

大直径hdpe中空壁缠绕管施工工艺标准

中空壁缠绕管施工工艺1管道的结构形式：高密度聚乙烯又称为低压聚乙烯，是乙烯在催化剂存在下聚合制得，可采用注射、剂出、吹塑等方法成形，具有良好的耐热性和耐寒性，力学性能优于低密度聚乙烯，耐磨性及化学性良好，能耐多种酸、碱、盐类腐蚀，吸水性和水蒸汽渗透性很低。

本次施工中使用的主要材料高密度聚乙烯排水管，是以HDPE为主要原料，以相同或不同材料作为辅助支撑结构，经热缠绕成型工艺制成的结构壁管材，对接管口、最大直径1800mm。

因管道口径大，现场地质条件复杂，供货厂商亦无安装经验可供指导。

2.2 HDPE管道的物理试验性能序号项目指标实验方法1 环刚度KN/m2 ≥8 GB/T96472 扁平实验（40％）不分裂，龟裂，破损的两壁不脱开GB/T96473 纵向尺寸收缩率％≤3 GB/T6671.24 落锤冲击试验管内壁不破裂，两壁不脱开GB/T141525 液压实验不破裂，不渗漏GB/T61116 连接部位密封实验无泄漏现象GB/T6111环刚度，又叫环向弯曲刚度，是管道抵抗环向变形能力的量度，用测试方法或计算方法定值，单位为N/m2。

一般取直径3%变形时的测量值。

扁平试验，在径向加连续载荷，当试样在垂直方向内径变形量为原内径的40%时立即卸荷，试验过程中，载荷应没有减少，试样应无破裂。

纵向收缩率，也叫纵向回缩率，是管材试样在110℃烘箱试验后的纵向收缩比率，HDPE管道的线膨胀系数较大，该项目作为管材的一个检测项目。

以上三项试验为检测该类新型排水管性能而定的，落锤试验、液压试验为流体输送管道的常规检测项目。

3．施工工艺的确定因工程中使用的HDPE管道型号比较多，现以工程初期安装的DN300管道作为论述对象。

3.1分析HDPE管材的特性①管道制造时保证管道内径，平口管材，对接管口，使用电热熔联接；②重量轻，中空壁高密度聚乙烯管约为同等长度水泥管重量的1/8；③柔性管材及接口，不要求制作砼基础。

3.2选定安装工艺选定确保管材连接强度和密闭性要求的连接工艺，确定管道地面连接整体吊装的施工方案。

HDPE中空壁缠绕管施工工艺

HDPE中空壁缠绕管施工工艺在广州工程施工中，我们使用了高密度聚乙烯(HDPE——high density polyethylene )中空壁缠绕管，管道最大直径为DN1800mm。

该管材属柔性接口，具有重量轻，不需制作管道砼基础，可缩短工期等特点。

施工中，根据大口径管道的接口应力大、接口易渗漏的特点及HDPE材料热膨胀系数大，管口易变形等新型管材性能，管沟挖深大、地下水丰富等环境条件，采取了内外热收缩带密封，外电热熔带连接密封，管道地面拼接、整体吊装的施工方案，减少了地下水对接口工艺的影响，保证了施工进度和安装质量。

1. 工程概况广州，安装了排水管道19780m，采用了国内新型的HDPE对接排水管道。

地区年降雨量达1800-1900mm ,管沟开挖深，地下水丰富，整个施工过程均采取了排降水措施。

2.HDPE中空壁缠绕管2.1 HDPE管道的结构形式：高密度聚乙烯又称为低压聚乙烯，是乙烯在催化剂存在下聚合制得，可采用注射、剂出、吹塑等方法成形，具有良好的耐热性和耐寒性，力学性能优于低密度聚乙烯，耐磨性及化学性良好，能耐多种酸、碱、盐类腐蚀，吸水性和水蒸汽渗透性很低。

本次施工中使用的主要材料高密度聚乙烯排水管，是以HDPE为主要原料，以相同或不同材料作为辅助支撑结构，经热缠绕成型工艺制成的结构壁管材，对接管口、最大直径1800mm。

因管道口径大，现场地质条件复杂，供货厂商亦无安装经验可供指导。

管道壁断面图2.2 HDPE管道的物理试验性能如下表：序号项目指标实验方法1 环刚度KN/m2 ≥8 GB/T96472 扁平实验（40％）不分裂，龟裂，破损的两壁不脱开 GB/T96473 纵向尺寸收缩率％≤3 GB/T6671.24 落锤冲击试验管内壁不破裂，两壁不脱开 GB/T141525 液压实验不破裂，不渗漏 GB/T61116 连接部位密封实验无泄漏现象 GB/T6111环刚度，又叫环向弯曲刚度，是管道抵抗环向变形能力的量度，用测试方法或计算方法定值，单位为N/m2。

hdpe塑钢缠绕管规格

高起点优服务低价位-------------------------------------------------------------------------------HDPE 增强中空壁缠绕管属柔性管道，管壁采用符合力学原理的“工”字型结构，与传统的石棉加水泥管相比，具有柔性好、重量轻、耐高温（能承受电路过载短路引起短时高温）、耐腐蚀等多种特点。

接下来由芜湖谷峰管业有限公司为您简单解答其规格和优点，希望能给您带来一定程度上的帮助。

一、产品规格二、产品优点1、无毒性塑钢缠绕管通过有关卫生部门检验，并许可使用。

2、使用寿命长塑钢缠绕管寿命是钢管道４倍以上。

安装塑钢缠绕管可以加热熔化焊接，如此可以保证接口处的强度并避免渗漏。

塑钢缠绕管使用寿高起点优服务低价位-------------------------------------------------------------------------------命可长达五十年。

3、内表面光滑塑钢缠绕管光滑的内表面将使因磨擦造成的能量损失降至最低，管道中不易产生沉积。

流动阻力比水泥管低２０～３０％塑钢缠绕管内壁光滑，摩擦系数小，且沉淀物在管道中不易产生聚集，长期使用后摩阻几乎不变。

4、紫外线塑钢缠绕管原料中有抗紫外线的碳黑稳定素，因而可以长期被置放在户外或在户外使用而不必担心管道性能发生改变。

芜湖谷峰管业有限公司位于芜湖市东郊六郎镇殷港工业区,交通便捷,厂区毗邻芜湖至湾沚快速通道。

本公司是一家致力于塑料管材的专业企业，生产基地占15000平方，生产设备先进，技术力量雄高起点优服务低价位------------------------------------------------------------------------------- 厚，有完善质保体系和测试设备，产品以高起点，优服务，低价位，为市政、排水提供优良、可靠、耐用的大口径排水、排污的高密度聚乙烯双壁波纹管（HDPE）、螺旋管、（PE）供水管道。

缠绕管产品完整规格型号及产品对应生产执行标准

管材管材管材管材管材管材管材管材管材管材管材管材管材管材管材
塑料管塑料管塑料管塑料管塑料管塑料管塑料管塑料管塑料管塑料管塑料管塑料管塑料管塑料管塑料管
高筋(PP)增强聚乙烯缠绕管
DN/ID1500 SN12.5
FRPE内肋加筋聚乙烯增强缠绕管
T/GDC19-2019
米
T/GDC19-2019
米
T/GDC19-2019
米
T/GDC19-2019
米
T/GDC19-2019
米
T/GDC19-2019
米
T/GDC19-2019
米
T/GDC19-2019
12 给排水材料 13 给排水材料 14 给排水材料 15 给排水材料 16 给排水材料 17 给排水材料 18 给排水材料 19 给排水材料 20 给排水材料 21 给排水材料 22 给排水材料 23 给排水材料 24 给排水材料 25 给排水材料 26 给排水材料
复合聚烯烃 DRPO 钢塑缠绕管
DN300×SN8
复合聚烯烃 DRPO 钢塑缠绕管
DN400×SN8
复合聚烯烃 DRPO 钢塑缠绕管
DN500×SN8
复合聚烯烃 DRPO 钢塑缠绕管
SN8 DN300 SN8 DN400 SN8 DN500 SN8 DN600 SN8 DN800 SN8 DN1000 SN12.5 DN200 SN12.5 DN300 SN12.5 DN400
单位
产品生产执行标准
米
Q/YAY09-2020
米
Q/YAY09-2020
米
T/GDC19-2019

hdpe中空壁塑钢缠绕管标准

hdpe中空壁塑钢缠绕管标准
HDPE中空壁塑钢缠绕管的标准一般包括以下几个方面：
1. 材质：该管材主要采用高密度聚乙烯（HDPE）为原料。

2. 结构：采用热态缠绕成型工艺，内外壁光滑，中空肋骨结构。

3. 规格：管道规格范围广泛，从DN200到DN2600mm。

4. 性能：该管材具有耐腐蚀、质量轻、安装简便、通流量大、寿命长等优点。

5. 执行标准：该管材的执行标准为GB/T19472.2-2004《埋地用聚乙烯（PE）结构壁管道系统》第2部分《聚乙烯缠绕结构壁管材》。

需要注意，具体的标准可能因制造商、应用领域等因素而有所不同。

在选择HDPE中空壁塑钢缠绕管时，需要根据实际应用场景和需求来确定具体的技术参数和标准。

HDPE 中空壁缠绕管企业标准2020版

Q/KSY企业标准Q/KSY04—2020代替Q/KSY04-2017 HDPE中空壁缠绕管2020-7-8发布2020-7-12实施前言HDPE中空壁缠绕管是由高密度聚乙烯树脂为原料加入适当的色母料，首先挤出方管，再经缠绕成型的。

其广泛使用于长期温度在45℃以下不承受外压的埋地排水、埋地农田排水等工程。

本企业根据产品的特点、使用范围编制了HDPE中空壁缠绕管企业标准，作为该产品的生产、质量检验、订货和采购验收的依据。

本标准严格按GB/T1.1－2009《标准化工作导则第1部分:标准的结构和编写》的要求编写而成。

HDPE中空壁缠绕管1范围本标准规定了HDPE中空壁缠绕管，（以下简称管材）的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于以聚乙烯(PE）为主要原料，采用缠绕成型工艺，经加工制成的结构壁管材。

该管材适用于长期温度在45℃以下，不承受外压的埋地排水、埋地农田排水等工程。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2918塑料试样状态调节和试验的标准环境GB/T6671热塑性塑料管材纵向回缩率的测定GB/T9647热塑性塑料管材环刚度的试验方法3定义)3.1平均内径(demmin在管材的同一横断面处，每转动90°测量一次内径，取二次测量结果的算术平均值，单位为毫米(mm)。

3.2最小壁厚(e）管材任一处的空腔内壁与内表面之间的壁厚，单位为毫米（mm）。

参见图14分类4.1管材规格用DN（公称内径）×SN（公称环刚度）表示，见图1图1缠绕管结构示意图5要求5.1颜色管材的颜色应为黑色，色泽应均匀。

5.2外观a)管材的内表面应平整，外部肋应规整；内外壁应无气泡和可见杂质，熔缝无脱开。

b）管材、管件在切割后的断面应修整，无毛刺。

高密度聚乙烯(HDPE)缠绕结构壁管介绍

高密度聚乙烯（HDPE）缠绕结构壁管高密度聚乙烯（HDPE）缠绕结构壁管介绍：产品名称：HDPE缠绕结构壁管B型、HDPE增强缠绕管、聚乙烯缠绕结构壁管B型管、HDPE缠绕增强管、聚乙烯克拉管管材口径：DN200-DN3000标准长度：6m环刚度： SN4/SN8/SN10/SN12.5连接方式：承插式电热熔连接、扩口承插式胶圈连接、热收缩套连接、节流式胶圈连接产品执行标准：HDPE缠绕结构壁管B型，执行国家标准GB/T19472.2-2004《埋地用聚乙烯（PE）结构壁管道系统第2部分：高密度聚乙烯(HDPE)缠绕增强B型管》。

聚乙烯HDPE缠绕结构壁管B型（聚乙烯克拉管）简介：HDPE缠绕增强管又叫HDPE缠绕结构壁管B型，克拉管，HDPE缠绕B型管，高密度聚乙烯缠绕管。

是一种内壁光滑、外壁为螺形状加强肋，由螺旋缠绕工艺制成的异形结构壁管材，属柔性管材。

HDPE缠绕增强管采用高密度聚乙烯为原料，在热熔状态下通过缠绕成型工艺制成，并在热态未脱模前，通过滚动风冷方式冷却，管道逐步散热，壁厚均匀。

HDPE缠绕增强管采用承插式电熔连接，管道两端在生产时被加工成承口和插口，并在承口端嵌入电熔丝，管道承插连接时，只需接入电源即可完成焊接，可以使管线系统实现零渗漏。

此种管材被广泛应用于城市排水、市政排水、电力和石化等领域，是钢筋混凝土和铸铁管的理想换代产品。

聚乙烯HDPE缠绕结构壁管B型（聚乙烯克拉管）可分为PR、OP、SQ、VW三种系列，其中： PR、OP-主要用做埋地排水管道， SQ-主要用于制造容器或窨井， VW-主要用于三通、弯头、二次加工成型的管件，该产品内表面光滑、外部为异型增强结构，管材标准长度为6米，管内径范围为DN200-DN4000，产品指标均达到GB/T 19472. 2-2004 B型结构壁管标准及PREN-13476欧洲标准要求。

聚乙烯HDPE缠绕结构壁管B型（聚乙烯克拉管）特性：1）水力条件好HDPE缠绕增强管内壁表面光滑，同等管径条件下，比砼排水管道过流量大30%左右。

HDPE中空壁缠绕管详情介绍

HDPE中空壁缠绕管详情介绍一、产品介绍：HDPE中空壁缠绕管是一种以高密度聚乙烯（HDPE）为原料,采用热态缠绕成型工艺制成的结构壁管材,符合国家标准《埋地用聚乙烯（PE）（GB/T19472.2-2004）结构壁管道系统》第2部分：《聚乙烯缠绕结构壁管材》的要求.该管材适用于输送水温度在45℃以下的市政排水、建筑室外排水、埋地农田输排水、工业排污、道路排水、污水处理厂、运动场广场工程排水及电气电信工程等.由于HDPE中空壁缠绕管属化学建材,对节省能源、减小污染、保护环境具有重要意义 .二、HDPE中空壁缠绕管的性能特点：（1）熔缝质量高：从挤塑机口模挤出的异型结构型材,按预定的位置均匀的缠绕在滚筒模具上,并同步挤出PE熔融料将异型结构型材熔接成整体,保证了结构壁管熔接缝质量.（2）安装性能优异,连接简单,接头密封形式合理,安全可靠.（3）具有很好的柔韧性、抗震性能：HDPE是高分子聚合物,使中空壁缠绕管材有很好的柔韧性和整体抗外压能力,在有超重荷载路面下使用时,可保证通行安全.（4）具有很高的环刚度:：管道采用缠绕工艺成型,在节省材料的前提下,提高了管材的环刚度.（5）抗化学、耐老化能力强,使用寿命长.高密度PE具有极强的耐腐蚀和抗化学物质侵蚀的能力,在输送腐蚀流体或在腐蚀性极强的土壤中敷设时无须任何防腐处理,性能大大优于其它管材.（6）卫生性能好,高密度PE缠绕结构壁管材在加工过程中不加任何助剂,100%使用高密度PE无任何毒性,不结垢,不繁殖微生物.无污染,可回收再使用,环保健康.（7）管内壁糙率低,输水量大：中空壁缠绕管材内壁糙率N约为0.010,因此输送流体时比摩阻小,在同等使用条件下输水量较水泥管可大幅度提高,降低了工程造价.（8）中空壁缠绕管在同等应用条件下比其它管材重量轻,便于运输,施工方便快捷,可降低施工费用.在应用中,不需混凝土垫层和混凝土管基沟槽合格后即可直接敷管,可做到边开挖、边下管、边回填,简化了施工程序,缩短了工期.三、应用范围该管材适用于输送水温度在45℃以下的市政排水、建筑室外排水、埋地农田输排水、工业排污、道路排水、污水处理厂、运动场广场工程排水及电气电信工程等. 由于HDPE中空壁缠绕管属化学建材,对节省能源、减小污染、保护环境具有重要意义 .四、连接方式胶圈承插连接五、管材性能对比1、水力特性比较：中空壁缠绕管的内壁粗糙度为n＝0.01,而混凝土管为n＝0.013,根据流速公式v＝1/n*R2/3*I1/2,在相同管径与水力坡降条件下,双壁波纹管与水泥管的输水量相差30%左右.2、运输安装与施工比较：中空壁缠绕管管量轻,运输和搬运方便,施工速度快,安装费用低,根据测算：如DN500mm管材用3-4人即可安装,时需5-6min,正常情况下,从开挖（用机械开挖）----平基----装管----回填,8小时可装管40m,比同口径的水泥管时间节省50%以上.而水泥管需机械吊装,所以在安装费中还要扣除机械台班费.3、施工要求比较：中空壁缠绕管不需要做混凝土基础,与水泥管相比在工程进度方面,可节省水泥基础和接口的浇筑与养护时间,安装相对简单,操作空间也相对较小,开挖土方量更小.总体讲,虽然PE缠绕管的单价较水泥管高,但一次性综合投资并不高,如果采用寿命周期的模式来进行经济评估,工程设计方案比较时,将工程基建投资、维护管理费用和使用寿命等综合起来进行评估,那么PE缠绕管的综合造价比水泥管低得多.。

双壁缠绕管管径规格尺寸

双壁缠绕管管径规格尺寸
双壁缠绕管是一种新型的管材，它由内外两层高密度聚乙烯（HDPE）管壁和中间一层钢丝网骨架组成。

这种管材具有良好的耐腐蚀性、耐压性、耐磨性和抗震性能，被广泛应用于城市给水、排水、燃气、暖通等领域。

那么，双壁缠绕管的管径规格尺寸有哪些呢？
首先，双壁缠绕管的管径范围比较广泛，一般从DN300到DN4000不等。

其中，DN表示公称直径，单位为毫米。

这个范围内的管径规格尺寸如下表所示：
从表格中可以看出，双壁缠绕管的外径和壁厚都比较大，这是由于其内外两层高密度聚乙烯管壁和中间的钢丝网骨架所决定的。

另外，钢丝网的直径也随着管径的增大而增大，这是为了保证管材的强度和刚度。

需要注意的是，双壁缠绕管的管径规格尺寸是根据国家标准GB/T19472.1-2004《塑料缠绕复合钢管》确定的。

在使用过程中，应根据实际情况选择合适的规格和尺寸，以确保管道系统的正常运行。

总之，双壁缠绕管是一种优良的管材，其管径规格尺寸范围广泛，并且具有良好的耐腐蚀性、耐压性、耐磨性和抗震性能。

在城市给水、排水、燃气、暖通等领域得到了广泛应用。

HDPE中空壁缠绕管

HDPE中空壁缠绕管（承插接口）价目单HDPE双壁缠绕管的产品介绍HDPE双壁缠绕管是一种新型的塑料管材，使得缠绕结构壁管道的连接密封性、快捷性和安全性得到了显著的提高。

HDPE双壁缠绕管除了HDPE中空壁缠绕管全部特点外还具有克服有些工地地下水位比较高或工地有煤气等易燃易爆管线，不适宜用电火连接，施工比较困难。

为此，我公司开发出承插式连接的HDPE双壁缠绕管，使连接施工更加简便，快捷，并能确保连接的密封性应用领域：排水管的应用领域：水利工程：用作水源管、灌溉管市政工程：用作埋地雨水、排污管建筑工程：公寓、住宅园地等城市的雨水管、地下排污管、通风管等通讯工程：用作通讯电缆、光缆保护管工业应用：广泛用于工业领域排污排水管农业工程：用于灌溉、农田、果园、茶园及林带排灌（农地整理）道路工程：用作铁路、高速公路的渗、排水管矿场工程：用作矿井通风、送风、排水、泥浆罐体育场馆：用作高尔夫球场、足球场、广场等渗、排水管码头机场：用作大型港口、码头、机场工程的雨水排污管环保领域：垃圾填埋场污水收集管、粪尿处理厂水储系统：用于截留缓慢水流的储水系统HDPE中空壁缠绕管（热熔接口）修改时间:2012年10月09日12:00:00 浏览次数：181次 HDPE中空壁缠绕管（热熔接口）价目单HDPE缠绕管SN8SN10SN12.5元/米元/米元/米DN20035 47 57DN25048 58 70DN30070 84 101DN350106 127 152DN400135 156 188DN450158 190 227DN500238 256 275DN600298 363 435DN700419 502 603DN800537 653 784DN900763 915 1098DN1000826 1004 1205DN1100976 1172 1406DN12001147 1395 1674DN13001349 1618 1942DN14001627 1953 2343DN15001907 2288 2745型工艺制成的结构壁管材，符合国家标准《埋地用聚乙烯（PE）结构壁管道系统》第2部分：《聚乙烯缠绕结构壁管材》（GB/T19472.2-2004）的要求。

DB44T12932014中空壁塑钢缠绕聚乙烯管道地方标准201408分析

DB44 广东省地方标准DB44/T 1293－2014中空壁塑钢缠绕聚乙烯管道Sprially wound steel-reinforced polyethylene pipes with hollow wall广东省质量技术监督局发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 术语和定义、符号、代号 (1)4 材料 (2)5 产品结构、分类及连接方式 (3)6 要求 (4)7 试验方法 (6)8 检验规则 (7)9 标志、运输和贮存 (8)附录A（资料性附录）连接方式 (10)本标准依照GB/T1.1——2000《标准化工作导则第一部分：标准的结构和编写规则》编写。

本标准由广东省技术监督局提出并归口。

本标准附录A为资料性附录。

本标准负责起草单位：广东深圳市双喜管业有限公司。

本标准参加起草单位：广东省建筑材料研究院、中国市政工程西南设计研究总院、广州建设工程质量安全检测中心有限公司、深圳市能人科技有限公司。

本标准主要起草人：赵忠富、李玉波、李学文、杨永栩、杨爱娣、张勇、周鑫辉。

本标准为首次发布。

中空壁塑钢缠绕聚乙烯管道1 范围本标准规定了中空壁塑钢缠绕聚乙烯管道的术语和定义、分类、原材料要求、技术要求、试验方法、检验规则、标志、贮存和运输。

本标准规定的中空壁塑钢缠绕聚乙烯管道适用于长期输送介质温度在45℃以下的无压埋地城镇雨、污水排水、工业废水排水以及农田排灌等工程用管道。

2 规范性引用文件下列文件对本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。

GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法GB/T 1033.1 非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T 2518 连续热镀锌钢板及钢带GB/T 2828.1 计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划GB/T 2918 塑料试验状态调节和实验的标准环境GB/T 3280 不锈钢冷轧钢板和钢带GB/T 3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定GB/T 6111 流体输送用热塑性塑料管材耐压试验方法GB/T 6671 热塑性塑料管材纵向回缩率的测定GB/T 8804.3 热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材GB/T 9647 热塑性塑料管材环刚度的测定GB/T 17391 聚乙烯管材与管件热稳定性试验方法GB/T 18042 热塑性塑料管材蠕变比率的试验方法CJ/T 225 埋地排水用钢带增强聚乙烯（PE）螺旋波纹管CJ/T 329 埋地双平壁钢塑复合缠绕管道3 术语和定义、符号、代号本标准采用下列术语和定义、符号、代号。

中空壁缠绕管施工工艺

中空壁缠绕管施工工艺
在天威工程施工中，我们使用了高密度聚乙烯中空壁缠绕管，管道最大直径为DN1000mm。

该管材属柔性接口，具有重量轻，不需制作管道砼基础，可缩短工期等特点。

施工中，根据大口径管道的接口应力大、接口易渗漏的特点及HDPE材料热膨胀系数大，管口易变形等新型管材性能，，外电热熔带连接密封，内焊枪连接。

管道沟槽拼接，保证了施工进度和安装质量。

1. 工程概况
排水管道，采用了国内新型的HDPE对接排水管道。

1．施工工艺的确定
2.选定安装工艺
选定确保管材连接强度和密闭性要求的连接工艺，确定管道连接整体施工方案。

在沟槽内连接管道，质量控制重点放在管口的连接及处理上。

3.确定施工流程
确定按以下工序施工：测量放线——管沟开挖——基础垫层——检查井——管道拼接——管道安装——管道与井口连接——回填土
接口连接方式
HDPE中空壁缠绕管，管道接口内外使用热收缩带粘接密封，外部用
电热熔带连接，保证接口的密闭性和足够的连接强度。

3.1沟槽内拼接
在管槽内顺管沟摆放管道，并根据两井间距切割相应的长度。

3.2热收缩带连接
管道调平对齐。

要求管道水平对正，两管道之间中线相对偏移量不大于7mm，对口间隙不大于10mm。

3.2管沟回填
回填石屑到管上皮50cm,路内排水层层夯填（30cm每层）
安全措施
1．带电设备必须有可靠的接地，防止触电。

2. 预热过程中，不能触碰加热板，防止烫伤。
