双相钢铁素体含量标准
双相不锈钢分类、牌号及标准
双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。

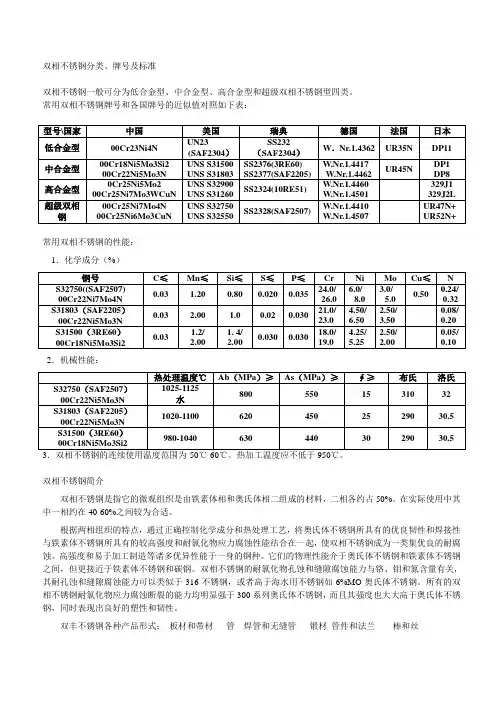

常用双相不锈钢牌号和各国牌号的近似值对照如下表：常用双相不锈钢的性能：1．化学成分（%）2．机械性能：3．双相不锈钢的连续使用温度范围为-50℃-60℃。
热加工温度应不低于950℃。
双相不锈钢简介双相不锈钢是指它的微观组织是由铁素体相和奥氏体相二组成的材料，二相各约占50%。
在实际使用中其中一相约在40-60%之间较为合适。
根据两相组织的特点，通过正确控制化学成分和热处理工艺，将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐刨性能结合在一起，使双相不锈钢成为一类集优良的耐腐蚀、高强度和易于加工制造等诸多优异性能于一身的钢种。
它们的物理性能介于奥氏体不锈钢和铁素体不锈钢之间，但更接近于铁素体不锈钢和碳钢。
双相不锈钢的耐耐氯化物孔蚀和缝隙腐蚀能力与铬、钼和氮含量有关，其耐钇蚀和缝隙腐蚀能力可以类假于316不锈钢，或者高于海水用不锈钢如6%MO奥氏体不锈钢。
所有的双相不锈钢耐氯化物应力腐蚀断裂的能力均明显强于300系列奥氏体不锈钢，而且其强度也大大高于奥氏体不锈钢，同时表现出良好的塑性和韧性。
双丰不锈钢各种产品形式：板材和带材管---焊管和无缝管锻材管件和法兰棒和丝双相不锈钢一般可分为四类：第一类低合金型，代表牌号UNSS32304，钢中不含钼，PREN：24-25，耐应力腐蚀方面可代替AISI304或是316使用。
第二类中合金型，代表牌号UNSS31803，PREN：32-33耐蚀性能介于AISI316L和6%MO N奥氏体不锈钢之间。
第三类高合金型，一般含25%CR，还含有钼和氮，有的还含有铜和钨，标准牌号有UNSS32550，PREN：38-39耐蚀性能高于22%Cr双相不锈钢。
第四类超级双相不锈钢型，含高钼和氮，标准牌号有UNSS32750，有的也含钨和铜，PREN>40可使用于苛刻的介质条件，具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。
铁素体含量(δ%)对不锈钢性能的影响
铁素体含量(δ%)对不锈钢性能的影响一、铁素体（δ）的概述--------------------1.1 不锈钢具有较好的耐蚀性、耐热性、耐低温性及良好的易成形性和优异的可焊接性，是不锈钢系列材料中重要的一类，其产量约占不锈钢总产量的60%。
不锈钢阀门主体材料几乎全部采用奥氏体不锈钢，而阀门行业对奥氏体不锈钢的认识水平，还仅涉及其化学成分和力学性能方面。
但是对一些石油化工重要工程中，都对奥氏体不锈钢焊接母材和焊缝中的铁素体含量进行了规定，正常在5%～15%。
Fe-C相图1.2 铁素体的作用具有双重性，奥氏体不锈钢母材和焊材中一定数量的铁素体对防止焊接热裂纹, 提高焊缝抗晶间腐蚀和应力腐蚀能力都有十分重要的作用, 同时，铸件中一定数量的铁素体(5%～20%)对防止铸造热裂纹，提高铸件力学性能也都是有利的。
在一些特定的环境，如高温、超低温以及选择腐蚀环境，应控制其不利作用。
为此，研究奥氏体不锈钢中铁素体的作用, 掌握铁素体的调控原理、测量和计算方法, 对研制和开发不锈钢产品具有十分重要的意义。
铁素体金相组织图二、铁素体对奥氏体钢性能的影响--------------------2.1 铁素体在奥氏体不锈钢中的作用是十分重要的，对阀门来讲，最重要的方面是对焊接性能的影响，其次是对材料耐腐蚀性能、力学性能和加工性能的影响。
不锈钢按晶体结构分为奥氏体、铁素体和马氏体。
奥氏体是面心立方晶体结构，无磁性。
铁素体和马氏体是体心立方晶体结构，有磁性。
2.1.1 其实奥氏体不锈钢，并不表明其组织结构必须是100%的奥氏体。
在不锈钢阀门和零件验收时，常可见到用磁铁来吸引被检测产品，若出现有弱磁性就以此认为产品存在质量问题，其实这是对奥氏体不锈钢的一种误解。
2.1.2 奥氏体不锈钢的焊缝区由于其特定冷却结晶条件，熔池体积很小，焊缝金属的晶体是以熔池底部及边缘，沿着母材半熔化区残留的晶体外延生长的，结晶速度起初很慢，但在焊缝中心区很快，这样焊缝金属冷却结晶是在不平衡热力学条件下快速形成的。
双相不锈钢分类、牌号及标准
双相不锈钢分类、牌号及标准双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。

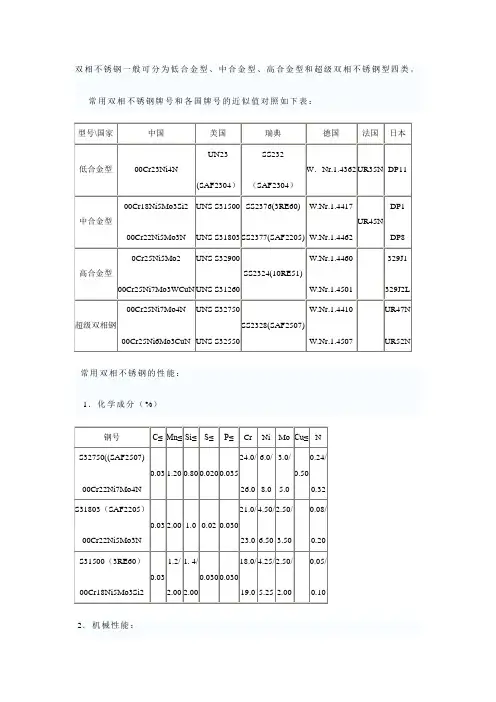

常用双相不锈钢牌号和各国牌号的近似值对照如下表：常用双相不锈钢的性能：1．化学成分（%）2．机械性能：3．双相不锈钢的连续使用温度范围为-50℃-60℃。
热加工温度应不低于950℃。
双相不锈钢简介双相不锈钢是指它的微观组织是由铁素体相和奥氏体相二组成的材料，二相各约占50%。
在实际使用中其中一相约在40-60%之间较为合适。
根据两相组织的特点，通过正确控制化学成分和热处理工艺，将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢成为一类集优良的耐腐蚀、高强度和易于加工制造等诸多优异性能于一身的钢种。
它们的物理性能介于奥氏体不锈钢和铁素体不锈钢之间，但更接近于铁素体不锈钢和碳钢。
双相不锈钢的耐氯化物孔蚀和缝隙腐蚀能力与铬、钼和氮含量有关，其耐孔蚀和缝隙腐蚀能力可以类似于316不锈钢，或者高于海水用不锈钢如6%MO奥氏体不锈钢。
所有的双相不锈钢耐氯化物应力腐蚀断裂的能力均明显强于300系列奥氏体不锈钢，而且其强度也大大高于奥氏体不锈钢，同时表现出良好的塑性和韧性。
双丰不锈钢各种产品形式：板材和带材管---焊管和无缝管锻材管件和法兰棒和丝双相不锈钢一般可分为四类：第一类低合金型，代表牌号UNSS32304，钢中不含钼，PREN：24-25，耐应力腐蚀方面可代替AISI 304或是316使用。
第二类中合金型，代表牌号UNSS31803，PREN：32-33耐蚀性能介于AISI316L和6%MO+N奥氏体不锈钢之间。
第三类高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号有UNSS32550，PREN：38-39耐蚀性能高于22%Cr双相不锈钢。
第四类超级双相不锈钢型，含高钼和氮，标准牌号有UNSS32750，有的也含钨和铜，PREN>40可使用于苛刻的介质条件，具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。
双相不锈钢基本特性
第一类属低合金型，代表牌号UNS S32304（），钢中不含钼，PREN值为24-25，在耐应力腐蚀方面可代替AISI304或316使用。
第二类属中合金型，代表牌号是UNS S31803（）,PREN值为32-33，其耐蚀性能介于AISI 316L 和6%Mo+N奥氏体不锈钢之间。
第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（），PREN值为38-39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。
第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（）,有的也含钨和铜,PREN 值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。
国内外主要双相不锈钢牌号的近似对照见表2。
表1 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值Representative Duplex Stainless Steel Types,MainChemical Analysis and Pitting Resistance Equivalent Number表2 各国主要双相不锈钢牌号的近似对照Comparison of Main Duplex Stainless Steels Of Different Countries工业事业部五分厂2008年8月5日双相不锈钢是指不锈钢中同时具有奥氏体和铁素体两种金相组织结构的不锈钢。
不锈钢一般是不锈钢和耐酸钢的总称。
不锈钢是指耐大气、蒸汽和水等弱介质腐蚀的钢，而耐酸钢则是指耐酸、碱、盐等化学浸蚀性介质腐蚀的钢。
不锈钢自本世纪初问世，到现在已有90多年的历史。
不锈钢的发明是世界冶金史上的重大成就，不锈钢的发展为现代工业的发展和科技进步奠定了重要的物质技术基础。
不锈钢钢种很多，性能各异，它在发展过程中逐步形成了几大类。
按组织结构分，分为马氏不锈钢（包括沉淀硬化不锈钢）、铁素体不锈钢、奥氏体不锈钢和奥氏体加铁素体双相不锈钢等四大类；按钢中的主要化学成分或钢中的一些特征元素来分类，分为铬不锈钢、铬镍不锈钢、铬镍钼不锈钢以及低碳不锈钢、高钼不锈钢、高纯不锈钢等；按钢的性能特点和用途分类，分为耐硝酸不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力腐蚀不锈钢、高强不锈钢等；按钢的功能特点分类，分为低温不锈钢、无磁不锈钢、易切削不锈钢、超塑性不锈钢等。
2205 2507超级双相不锈钢性能规范
SAF2205、SAF2507双相不锈钢性能规范文件原码：无 页码 文件现码：7。
20150130。
01 1/2日期:2015/1/30 密级:B编制：韩振猛审核：2205、2507双相不锈钢性能规范双相不锈钢(Duplex Stainless Steel ，简称DSS ），指铁素体与奥氏体各约占50%，一般较少相的含量最少也需要达到30%的不锈钢.在含C 较低的情况下，Cr 含量在18％～28％，Ni 含量在3％~10％。
有些钢还含有Mo 、Cu 、Nb 、Ti 、N 等合金元素。
该类钢兼有奥氏体和铁素体不锈钢的特点,与铁素体相比，塑性、韧性更高,无室温脆性,耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点.与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。
双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。
一、SAF2205、SAF2507双相不锈钢各国牌号对照表及常用标准表1.0二、化学成分表2.0 化学成分钢号C ≤Mn ≤ Si ≤ S ≤ P ≤ Cr Ni Mo Cu ≤N SAF2507 0。
031.20。
800。
020.03524.0/26.06.0/8.03。
0/5。
0.50。
24/0。
32 SAF2205 0。
032。
01。
00。
020。
0321.0/23。
04.5/6。
52.5/3。
50。
08/0。
2三、力学性能SAF2507、SAF2205的力学性能，低温冲击性能,高温拉伸性能见表3。
0、表4。
0、表5.0。
类别国家材料牌号材料标准国标美标SAF2507 超级 双相钢中国00Cr25Ni7Mo4N管材：GB 13296—91、 GB/T 14976—2002、 GB/T 14975—2002 棒材:GB 1220—2007 板材：GB/T 3280—2007 管材：ASTM A789、ASTM A790、ASTM A1016、ASTM A999、ASTM A928棒材：ASTM A276、ASTM A479、ASTM A484板材：ASTM A240/A240M-05美国 UNS S32750 瑞典 SAF2507 德国 W 。
2205双相不锈钢的焊接工艺规程
2205双相不锈钢的焊接工艺规程双相不锈钢的焊接工艺规程随着工业技术的不断发展，奥氏体不锈钢已经不能满足应力腐蚀、点腐蚀和缝隙隧洞式腐蚀的要求。
为此，冶金工作者研制出了双相不锈钢，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，成为一种可焊接的结构材料。
双相不锈钢的固溶组织中铁素体相和奥氏体相各约占50％，一般量少相的含量也需要达到30%。
在含C较低的情况下，Cr含量在18%-28%，Ni含量在3%-10%。
有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。
该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。
与奥氏体不锈钢相比，强度高且耐晶间副食和耐氯化物应力腐蚀有明显提高。
双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。
双相不锈钢的应用范围不断扩大，除了在石油化工领域中用于、管道和零部件等，还在一般民用工程和能源交通方面得到广泛应用，如桥梁、飞机、船舶、汽车以及沿海城市和化工区的装饰建筑等。
双相不锈钢的发展经历了三代历程，我国的应用也在逐步增加。
在正确控制化学成分和热处理工艺的基础上，双相不锈钢的焊接工艺规程也得到了不断完善。
1.1.1 石油和天然气工业石油和天然气工业是国外应用双相不锈钢的主要领域之一，目前已铺设了1000公里的油气输送管线。
国内只有南海油田少量使用，且全部进口。
另外，西气东输工程在考虑使用双相不锈钢焊管作为集气管线，国内已有条件生产和制造。
炼油工业是最早使用国产双相不锈钢的部门之一。
在南京、镇海、天津、济南等炼化公司中，多集中使用双相不锈钢于常减压蒸馏塔的塔顶衬里（或复合板）、塔内构件、空冷器和水冷器等，最长的使用时间已达20年。
___是我国最大的炼油基地，加工能力为1600万吨，已进入世界百强，冷凝冷却系统中多套设备使用双相不锈钢。
双相钢铁素体含量标准
双相钢铁素体含量标准
双相钢铁素体含量标准是指在双相不锈钢材料中所含的钢铁素体的含量标准。
双相不锈钢是一种具有双相结构的不锈钢，其主要由奥氏体相和铁素体相组成。
在双相不锈钢中，钢铁素体的含量对材料的性能和应用具有重要影响。
根据国际标准，双相钢铁素体含量标准一般在30%-70%之间。
这个范围的设
定是为了保证双相不锈钢具有良好的力学性能、耐腐蚀性能和焊接性能。
当钢铁素体的含量过高或过低时，都会对材料的性能产生不利影响。
在实际生产中，双相钢铁素体含量的控制是非常重要的。
通常采用金相显微镜、化学分析和计算机辅助技术等手段来检测和控制钢铁素体的含量。
通过精确的控制，可以确保双相不锈钢材料具有稳定的性能和质量。
双相不锈钢作为一种新型的不锈钢材料，具有优异的耐腐蚀性能、高强度和良
好的焊接性能，在船舶、化工、海洋工程、食品加工等领域得到广泛应用。
因此，双相钢铁素体含量标准的制定和执行对于保证双相不锈钢材料的质量和性能具有重要意义。
总的来说，双相钢铁素体含量标准是确保双相不锈钢材料性能稳定的重要指标，对于材料的生产和应用具有重要意义。
通过科学的检测和控制手段，可以有效地确保双相不锈钢材料的质量和性能，促进材料的广泛应用和推广。
双相不锈钢分类牌号及标准
双相不锈钢分类、牌号及标准双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。
常用双相不锈钢牌号和各国牌号的近似值对照如下表：常用双相不锈钢的性能：3．双相不锈钢的连续使用温度范围为-50℃-60℃。
热加工温度应不低于950℃。
双相不锈钢简介双相不锈钢是指它的微观组织是由铁素体相和奥氏体相二组成的材料，二相各约占50%。
在实际使用中其中一相约在40-60%之间较为合适。
根据两相组织的特点，通过正确控制化学成分和热处理工艺，将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐刨性能结合在一起，使双相不锈钢成为一类集优良的耐腐蚀、高强度和易于加工制造等诸多优异性能于一身的钢种。
它们的物理性能介于奥氏体不锈钢和铁素体不锈钢之间，但更接近于铁素体不锈钢和碳钢。
双相不锈钢的耐耐氯化物孔蚀和缝隙腐蚀能力与铬、钼和氮含量有关，其耐钇蚀和缝隙腐蚀能力可以类假于316不锈钢，或者高于海水用不锈钢如6%MO奥氏体不锈钢。
所有的双相不锈钢耐氯化物应力腐蚀断裂的能力均明显强于300系列奥氏体不锈钢，而且其强度也大大高于奥氏体不锈钢，同时表现出良好的塑性和韧性。
双丰不锈钢各种产品形式：板材和带材管---焊管和无缝管锻材管件和法兰棒和丝双相不锈钢一般可分为四类：第一类低合金型，代表牌号UNSS32304，钢中不含钼，PREN：24-25，耐应力腐蚀方面可代替AISI304或是316使用。
第二类中合金型，代表牌号UNSS31803，PREN：32-33耐蚀性能介于AISI316L和6%MO+N奥氏体不锈钢之间。
第三类高合金型，一般含25%CR，还含有钼和氮，有的还含有铜和钨，标准牌号有UNSS32550，PREN：38-39耐蚀性能高于22%Cr双相不锈钢。
第四类超级双相不锈钢型，含高钼和氮，标准牌号有UNSS32750，有的也含钨和铜，PREN>40可使用于苛刻的介质条件，具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。
双相不锈钢参数对比
1.4462双相钢介绍双相不锈钢(Duplex stainless steel)双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。
双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。
1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。
AOD工艺带来的诸多进步之一就是合金元素N的添加。
双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。
双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。
双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205（德标1.4462），占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。
典型代表钢种2507。
双相不锈钢中的合金元素主要是Cr铬、Mo钼、N氮、Ni镍，它们在双相钢中的作用如下：1、Cr铬钢中最少含有10.5%的Cr才能形成保护钢不受大气腐蚀的稳定的钝化膜。
不锈钢的耐蚀性能随Cr的含量提高而增强。
Cr是铁素体元素，它可以使具有体心立方晶格的铁组织稳定，也可以提高钢在高温下的抗氧化能力。
2、Mo钼Mo与Cr协同作用能提高不锈钢的抗氯化物腐蚀的能力。
Mo在氯化物环境下的抗点蚀和缝隙腐蚀的能力是Cr的3倍(参见CPT公式)。
Mo是铁素体形成元素，同样能促进形成金属间相。
因此，通常奥氏体不锈钢中Mo含量小于7.5%，双相钢中小于4%。
3、N氮N元素可增加奥氏体和双相不锈钢的抗点蚀和缝隙腐蚀的能力，并可以显着地提高钢的强度，它是固溶强化最有效的一个元素。
奥氏体、马氏体、铁素体、双相不锈钢的区别简介
奥氏体、马氏体、铁素体、双相不锈钢的区别简介不锈钢通俗地说，不锈钢就是不容易生锈的钢，实际上一部分不锈钢，既有不锈性，又有耐酸性（耐蚀性）。
不锈钢的不锈性和耐蚀性是由于其表面上富铬氧化膜（钝化膜）的形成。
这种不锈性和耐蚀性是相对的。
试验表明，钢在大气、水等弱介质中和硝酸等氧化性介质中，其耐蚀性随钢中铬含水量的增加而提高，当铬含量达到一定的百分比时，钢的耐蚀性发生突变，即从易生锈到不易生锈，从不耐蚀到耐腐蚀。
不锈钢的分类方法很多。
按室温下的组织结构分类，有马氏体型、奥氏体型、铁素体和双相不锈钢；按主要化学成分分类，基本上可分为铬不锈钢和铬镍不锈钢两大系统；按用途分则有耐硝酸不锈钢、耐硫酸不锈钢、耐海水不锈钢等等，按耐蚀类型分可分为耐点蚀不锈钢、耐应力腐蚀不锈钢、耐晶间腐蚀不锈钢等；按功能特点分类又可分为无磁不锈钢、易切削不锈钢、低温不锈钢、高强度不锈钢等等。
由于不锈钢材具有优异的耐蚀性、成型性、相容性以及在很宽温度范围内的强韧性等系列特点，所以在重工业、轻工业、生活用品行业以及建筑装饰等行业中获取得广泛的应用。
200 系列—铬-镍-锰奥氏体不锈钢300 系列—铬-镍奥氏体不锈钢型号301—延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于304不锈钢。
型号302—耐腐蚀性同304，由于含碳相对要高因而强度更好。
型号303—通过添加少量的硫、磷使其较304更易切削加工。
型号304—通用型号；即18/8不锈钢。
GB牌号为0Cr18Ni9。
型号309—较之304有更好的耐温性。
型号316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。
由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。
SS316则通常用于核燃料回收装置。
18/10级不锈钢通常也符合这个应用级别。
[1]型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。
双相不锈钢及镍合金资料整理
类别
标准
C
Cr
Ni Mo
N
Cu
Mn
P
S
高合金型 UNS S32550 0.05 25
6
3.0 0.18
1.8 /
/
/
1.1.2 显微组织
在正常的交货状态下(固溶处理)，22Cr与25Cr双相不锈钢的显微组织具有
大约50％的铁素体(α)和大约50％的奥氏体（γ）双相组织，且不含二次析出
温度（℃）
20
100
200
7.8
7.8
7.8
200
194
186
-
13
13.5
14
16
17
450
500
530
800
850
900
300 7.8 180 14
18 560 1000
1.1.4 力学性能 成分和组织决定了双相不锈钢的性能，高Cr和高Mo使钢具有良好的耐点蚀
和均匀腐蚀能力，双相组织使钢具有良好的抗应力腐蚀开裂的能力和高的强度。 双相不锈钢非常成功的集合了铁素体和奥氏体不锈钢的优良性能。表1.6为22Cr 双相不锈钢的常规力学性能。就各个单相来说，铁素体可以提供机械强度和耐 应力腐蚀性能，而奥氏体可提供塑韧性并与铁素体结合形成一种细晶粒组织， 即既具有高的强度又具有良好的耐蚀性的微观组织。一般来讲，与奥氏体不锈 钢相比，双相不锈钢的强度高，而塑韧性较差；与铁素体不锈钢和马氏体不锈 钢相比，双相不锈钢的强度低，而塑韧性高。22Cr双相的不锈钢屈服强度约为 316L不锈钢屈服强度的两倍。
表1.2 22Cr双相不锈钢的化学成分（wt.%）
C
双相钢标准
中华人民共和国国家标准GB/T×××××——××××铁素体/奥氏体无缝不锈钢管2004年9月前言由于双相不锈钢兼有铁素体不锈钢较高强度及耐氯化物应力腐蚀和奥氏体不锈钢优良韧性及焊接性能的优点，双相不锈钢管的发展迅速，应用越来越广泛，适用于石油工业、化工工业、天然气工业、造纸工业、化肥工业、制盐工业、能源环保工业、食品工业、海水环境等领域。
我国双相不锈钢管的研制开发已有三十余年的历史，而至今尚无该类钢管的专业标准，为适应目前市场经济的发展，进一步满足用户的要求，在原五钢公司企标Q/HY AD103-91的基础上，结合钢材使用用途和实际生产工艺及国内已成熟开发的双相不锈钢钢号，并参照ASTM A789/A789M、ASTM A790/A790M和其他国外先进标准及多家客户的订货技术条件制订而成。
铁素体/奥氏体双相不锈钢无缝钢管1.范围本标准规定了铁素体/奥氏体双相不锈钢无缝钢管的分类、代号、尺寸、外形、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于耐一般腐蚀，特别是应力腐蚀的铁素体/奥氏体双相不锈钢的无缝钢管，这类钢管在长时间高温条件下使用对脆性表现敏感。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本；凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T222 钢的化学分析用试样取样法及成品化学成分允许偏差GB/T223.11 钢铁及合金化学分析方法过硫酸铵氧化容量法测定铬量GB/T223.16 钢铁及合金化学分析方法变色酸光度法测定钛量GB/T223.19 钢铁及合金化学分析方法新亚铜灵——三氯甲烷萃取光度法测定铜量GB/T223.25 钢铁及合金化学分析方法丁二酮肟重量法测定镍量GB/T223.28 钢铁及合金化学分析方法α—安息香肟重量法测定钼量GB/T223.36 钢铁及合金化学分析方法蒸馏分离—中和滴定法测定氮量GB/T223.40 钢铁及合金化学分析方法离子交换分离—氯磺酚硫光度法测定铌量GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量GB/T223.62 钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量GB/T223.63 钢铁及合金化学分析方法重碘酸钠（钾）光度法测定锰量GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.69 钢铁及合金化学分析方法管式炉内燃烧后气体容量法测定碳含量GB/T223.××钢铁及合金化学分析方法测定钨含量GB/T228 金属材料室温拉伸试验方法GB/T241 金属管液压试验方法GB/T242 金属管扩口试验方法GB/T246 金属管压扁试验方法GB/T230 金属洛氏硬度试验方法GB/T231.1 金属布氏硬度试验方法GB/T2102 钢管的验收、包装、标志和质量证明书GB/T2975 钢及钢产品力学性能试验取样位置及试样制备GB/T4334.5 不锈钢硫酸—硫酸铜腐蚀试验方法GB/T4334.7 不锈钢三氯化铁腐蚀试验方法GB/T4338 金属材料高温拉伸试验GB/T5777 无缝钢管超声波探伤检验方法GB/T7735 钢管涡流探伤方法GB/T11170 不锈钢的光电发射光谱分析方法GB/T17395 无缝钢管尺寸、外形、重量及允许偏差GB/T6401 铁素体奥氏体双相不锈钢α相面积含量金相测定法3.订货内容：按本标准订购钢管的合同或订单应包括下列内容：a）标准编号b）产品名称c）钢的牌号d）尺寸规格（外径×壁厚，单位为毫米）e）订购的数量（重量或支数、米数）f）选择性要求g）其他特殊要求4.尺寸、外形及重量4.1外径和壁厚1钢管的外径和壁厚分别为12～219和0.9～14（单位：毫米），根据需方要求，经供需双方协商，可供应其它外径和壁厚的钢管。
双相不锈钢
双相不锈钢所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。
在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。
有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。
该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。
与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。
双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。
双相不锈钢的性能特点由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。
双相不锈钢有以下性能特点：（1）含钼双相不锈钢在低应力下有良好的耐氯化物应力腐蚀性能。
一般18-8型奥氏体不锈钢在60°C以上中性氯化物溶液中容易发生应力腐蚀断裂，在微量氯化物及硫化氢工业介质中用这类不锈钢制造的热交换器、蒸发器等设备都存在着产生应力腐蚀断裂的倾向，而双相不锈钢却有良好的抵抗能力。
（2）含钼双相不锈钢有良好的耐孔蚀性能。
在具有相同的孔蚀抗力当量值（PR E=Cr%+3.3Mo%+16N%）时，双相不锈钢与奥氏体不锈钢的临界孔蚀电位相仿。
双相不锈钢与奥氏体不锈钢耐孔蚀性能与AISI 316L相当。
含25%Cr的，尤其是含氮的高铬双相不锈钢的耐孔蚀和缝隙腐蚀性能超过了AISI 316L。
（3）具有良好的耐腐蚀疲劳和磨损腐蚀性能。
在某些腐蚀介质的条件下，适用于制作泵、阀等动力设备。
（4）综合力学性能好。
2507超级双相不锈钢性能规范
2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。
3）在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性。在一些介质中，如醋酸，甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。
必要时，双相不锈钢热加工成形后可进行固溶处理，一般选用温度为1050-1100℃。
SAF2205、SAF2507
双相不锈钢性能规范
文件原码：无
页码
文件现码：7..01
1/2
日期：
密级：B
编制：韩振猛
审核：
3.焊接性能
值得一提的是,双相钢一般不进行焊后热处理
双相不锈钢的焊接性兼有奥氏体钢和铁素体钢各自的优点，并减少了其各自的不足之处。
双相不锈钢的扩散氢含量不及奥氏体不锈钢，因此焊材中或周围环境中氢的质量浓度较高时，则会在焊接双相不锈钢时出现氢致裂纹和脆化。
五、特性
1.与奥氏体不锈钢相比，双相不锈钢具有如下优势：
1）屈服强度比奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本。
管材：ASTM A789、ASTM A790、ASTM A1016、ASTM A999、ASTM A928
双相不锈钢与奥氏体以及铁素体不锈钢的比较
002318 久立特材不锈钢知识——双相不锈钢与奥氏体以及铁素体不锈钢的比较不锈钢知识——双相不锈钢与奥氏体以及铁素体不锈钢的比较所谓双相不锈钢是在其固淬组织中铁素体相与奥氏体相各占一半，一般最少相的含量也许要达到30%。
由于两相组织的特点，通过正确控制化学成分和热处理工艺，使DSS兼有铁素体不锈钢和奥氏体不锈钢的优点。
与奥氏体不锈钢相比，双相不锈钢的优势如下：（1）屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。
采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本。
（2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。
应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。
（3）在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性，再一些介质中，如醋酸，甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。
（4）具有良好的耐局部腐蚀性能，与合金含量相当的奥氏体不锈钢相比，它的耐磨损腐蚀和疲劳腐蚀性能都优于奥氏体不锈钢。
（5）比奥氏体不锈钢的线膨胀系数低，和碳钢接近，适合与碳钢连接，具有重要的工程意义，如生产复合板或衬里等。
（6）不论在动载或静载条件下，比奥氏体不锈钢具有更高的能量吸收能力，这对结构件应付突发事故如冲撞，爆炸等，双相不锈钢优势明显，有实际应用价值。
与奥氏体不锈钢相比，双相不锈钢的弱势如下：（1）应用的普遍性与多面性不如奥氏体不锈钢，例如其使用温度必须控制在250摄氏度以下。
（2）其塑韧性较奥氏体不锈钢低，冷，热加工工艺和成型性能不如奥氏体不锈钢。
（3）存在中温脆性区，需要严格控制热处理和焊接的工艺制度，以避免有害相的出现，损害性能。
与铁素体不锈钢相比，双相不锈钢的优势如下：（1）综合力学性能比铁素体不锈钢好，尤其是塑韧性，不象铁素体不锈钢那样对脆性敏感。
1.4462双相钢
1.44621.4462是一种氮增强型双相不锈钢，用于解决300系列不锈钢遇到的常见腐蚀问题。
“Duplex”描述了一系列不锈钢，既不是完全奥氏体，也不是304不锈钢，也不是纯铁素体，如430不锈钢。
1.4462双相不锈钢的结构由奥氏体池组成，周围是连续的铁素体相。
在退火状态下，1.4462含有约40-50％的铁素体。
通常被称为工作马等级，1.4462是双相不锈钢系列中使用最广泛的等级。
【上海奔来金属材料有限公司】双相结构的优点在于它将铁素体合金的优良品质（抗应力腐蚀开裂性和高强度）与奥氏体合金的优良品质（易于制造和耐腐蚀性）相结合。
1.4462双相不锈钢的使用应限制在600°F以下。
延长的高温暴露会使1.4462不锈钢变脆。
1.4462化学成分【上海奔来金属材料有限公司】1.4462性能1.4462物理性能1.4462耐腐蚀性能1.4462双相不锈钢是一种经济有效的解决方案，适用于300系列不锈钢易受氯化物应力腐蚀开裂的许多应用。
当不锈钢受到拉伸应力时，与含有氯化物的溶液接触时，会发生应力腐蚀开裂。
温度升高也会增加不锈钢对应力腐蚀开裂的敏感性。
铬，钼和氮的结合传达了1.4462对氯化物点蚀和缝隙腐蚀的良好抵抗力。
这种阻力对于海洋环境，微咸水，漂白操作，闭环水系统和一些食品加工应用等服务极为重要。
在大多数环境中，1.4462的高铬，钼和氮含量提供优于普通不锈钢的耐腐蚀性，例如316L和317L。
1.4462有什么特点？•高抗氯化物应力腐蚀开裂•耐氯化物点蚀和缝隙腐蚀•良好的一般耐腐蚀性•良好的硫化物应力腐蚀性•高强度•良好的焊接性和可加工性1.4462在哪些应用中使用？•化学处理容器，管道和热交换器•纸浆厂蒸煮器，漂白清洗器，芯片预蒸汽容器•食品加工设备•油田管道和热交换器•烟气脱硫设备。
双相不锈钢分类牌号及标准
双相不锈钢分类、牌号及标准双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。
常用双相不锈钢牌号和各国牌号的近似值对照如下表：型号\国家中国美国瑞典德国法国日本低合金型00Cr23Ni4NUN23(SAF2304）SS232（SAF2304）W．Nr.1.4362UR35NDP11中合金型00Cr18Ni5Mo3Si200Cr22Ni5Mo3NUNSS31500UNSS31803SS2376(3RE60)SS2377(SAF2205)W.Nr.1.4417W.Nr.1.4462UR45NDP1DP8高合金型0Cr25Ni5Mo200Cr25Ni7Mo3WCuNUNSS32900UNSS31260SS2324(10RE51)W.Nr.1.446W.Nr.1.4501329J1329J2L超级双相钢00Cr25Ni7Mo4N00Cr25Ni6Mo3CuNUNSS32750UNSS32550SS2328(SAF2507)W.Nr.1.441W.Nr.1.4507UR47N+UR52N+常用双相不锈钢的性能：1．化学成分（%）钢号C≤Mn≤Si≤S≤P≤Cr Ni Mo Cu≤NS32750((SAF2507) 00Cr22Ni7Mo4N 0.03 1.200.800.020.03524.0/6.0/8.03.0/5.00.500.24/26.00.32 S31803（SAF2205）00Cr22Ni 5Mo3N 0.03 2.00 1.00.020.0321.0/23.04.50/6.502.50/3.500.08/0.2S31500（3RE60）00Cr18Ni5Mo3Si20.031.2/2.001.4/2.000.030.0318.0/19.04.25/5.252.50/2.000.05/0.12．机械性能：热处理制度℃Ab（MPa）≥As（MPa）≥∮≥布氏洛氏S32750（SAF2507）00Cr22Ni5Mo3N 1025-1125水8005501531032S31803（SAF2205）00Cr22Ni5Mo3N1020-11006204502529030.5 S31500（3RE60）00Cr18Ni5Mo3Si2980-10406304403029030.5 3．双相不锈钢的连续使用温度范围为-50℃-60℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双相钢铁素体含量标准
双相钢铁素体是一种重要的金属材料，具有优良的力学性能和耐腐蚀性能。
在工业生产中，对双相钢铁素体含量有一定的标准要求，以保证材料的质量和性能。
本文将介绍双相钢铁素体含量的标准及其重要性。
双相钢铁素体是由铁素体和奥氏体两种组织相共存而形成的一种金属材料。
其中，铁素体是一种低碳铁基体，具有良好的塑性和韧性；奥氏体是一种高碳铁基体，具有较高的强度和硬度。
双相钢铁素体综合了两种组织相的优点，具有较高的强度和韧性，广泛应用于汽车制造、船舶建造、石油化工等领域。
双相钢铁素体含量的标准是指在材料中双相钢铁素体的含量应达到一定的比例。
一般来说，双相钢铁素体含量的标准要求是在5%到50%之间。
这个范围是根据不同材料的使用要求和工
艺条件来确定的。
当双相钢铁素体含量过低时，材料的强度和硬度会降低，影响其使用性能；当双相钢铁素体含量过高时，材料的塑性和韧性会降低，容易产生脆性断裂。
双相钢铁素体含量的标准是根据材料的化学成分和热处理工艺来确定的。
一般来说，双相钢铁素体含量的标准要求是通过化学分析和金相观察来确定的。
化学分析可以确定材料中各种元素的含量，金相观察可以确定材料中各种组织相的比例。
通过
这些测试方法可以准确地确定双相钢铁素体含量是否符合标准要求。
双相钢铁素体含量的标准对于材料的质量和性能有着重要的影响。
合理控制双相钢铁素体含量可以使材料具有较高的强度和韧性，提高其使用寿命和安全性能。
同时，合理控制双相钢铁素体含量还可以降低材料的成本，提高生产效率。
因此，在工业生产中严格遵守双相钢铁素体含量的标准是非常重要的。
为了保证双相钢铁素体含量符合标准要求，需要采取一系列措施。
首先，在原材料选用上要选择合适的化学成分和热处理工艺，以确保材料中双相钢铁素体含量在标准范围内。
其次，在生产过程中要加强质量控制，严格按照标准操作，确保每个环节都符合要求。
最后，在产品出厂前要进行严格的检测和测试，确保产品质量合格。
总之，双相钢铁素体含量标准是保证材料质量和性能的重要依据。
合理控制双相钢铁素体含量可以使材料具有较高的强度和韧性，提高其使用寿命和安全性能。
在工业生产中，严格遵守双相钢铁素体含量标准是非常重要的，需要采取一系列措施来保证其符合标准要求。
只有这样才能生产出高质量的双相钢铁素体材料，满足不同领域对于材料性能的需求。
