GGD低压开关柜简介GGD低压开关柜是一种用于低压配电系统的电气设备,主要用于控制、保护电气设备和电力系统。
它具有简单、可靠、安全的特点,广泛应用于工矿企业、商业建筑等场所。
组成部分GGD低压开关柜主要由以下几部分组成:1.主断路器:主断路器用于隔离和切断电源,保证安全操作。
2.硬母线:硬母线用于将主断路器和其他设备连接起来,传递电能。
3.插拔式断路器:插拔式断路器用于分支电路的控制和保护。
4.电动机保护装置:电动机保护装置用于对电动机的电流、电压、温度等参数进行监测和保护。
功能特点1.可靠性高:GGD低压开关柜采用先进的设计和制造工艺,具有高度的可靠性和稳定性。
2.灵活性强:GGD低压开关柜可以根据用户的需求进行个性化定制,满足不同场合的使用要求。
3.操作简单:GGD低压开关柜采用人性化的设计,操作简单方便。
4.安全性能好:GGD低压开关柜配备了多种安全设备,如过载保护、短路保护、漏电保护等,保障了电气设备和人员的安全。
应用场景GGD低压开关柜适用于以下场所:1.工厂:可以用于工厂的主配电室、变电室等场所,对工厂的电力系统进行控制和保护。
2.商场:可以用于商场的配电室、机房等场所,对商场的电力系统进行控制和保护。
3.医院:可以用于医院的主配电室、发电机房等场所,对医院的电力系统进行控制和保护。
4.学校:可以用于学校的主配电室、变电室等场所,对学校的电力系统进行控制和保护。
安装和维护GGD低压开关柜的安装和维护需要专业人士进行操作,以确保正常运行和使用。
以下是安装和维护的基本步骤:1.安装:根据安装图纸和安装说明书进行安装,确保开关柜的位置、固定、接线等符合要求。
2.配线:根据电气图纸进行配线,确保电源和负载连接正确,线缆接触良好。
3.调试:对开关柜进行功能调试,检查各个设备的工作状态和保护功能是否正常。
4.维护:定期检查和维护开关柜,包括清洁、紧固、更换损坏部件等。
5.故障处理:出现故障时,及时排查和处理,确保开关柜正常运行。
开关柜基础知识
耐压参数
3.额定频率 额定频率的标准值为16.67Hz、25Hz、50Hz。 三相开关设备的额定频率标准值为50Hz。 4.额定电流 开关设备的额定电流是开关设备在规定使用和性能条件 下能持续通过的电流有效值。如630A、1250A、3150A。 功能单元是以单元内各主回路元件中具有最小额定电流的 元件的值,作为该单元的额定电流。 5.额定短时耐受电流(热稳定) 在规定使用和性能条件下,在规定的短时间内,开关设备 在合闸位置能够承载的电流的有效值。 20kA、 25kA 、 31.5kA 、 40kA 、 50kA 。
电缆出线
开关柜的主要技术参数
额定电流(通常同进线开关大小相同) 额定电压/额定绝缘电压(400/1000V) 进出线方式 额定短时耐受电流( Icw/1s) 柜体内部功能区域的划分(隔离方式)
外壳防护等级
安装地点及方式 外形尺寸(同用户现场面积有关)
颜色及表面处理
接地系统
1.额定电压 额定电压为开关设备所在系统的最高电压上 限。标准值:3.6,7.2,12,24,40.5 2.额定绝缘水平 衡量开关设备绝缘水平两个非常重要指标: 额定短时工频耐受电压(1min)和额定雷电冲击耐 受电压。 电力行业标准比GB11022要求高些,电力行业标准 DL/T593还规定便于现场测量的空气绝缘距离。
6.额定峰值耐受电流(动稳定) 在规定使用和性能条件下,开关设备在合闸位置能够承载的额 定短时耐受电流第一个大半波的电流峰值。 50kA、 63kA 、 80kA 、 100kA 、 130kA 。 额定峰值耐受电流一般取额定短时耐受电流的2.55倍。 7.额定短路持续时间 开关设备在合闸位置能承载额定短时耐受电流的时间间隔。 0.5S,1S, 2S ,3S,4S。
低压成套开关设备介绍
GCK2000-Z 智能交流低压成套设备
主要技术参数
名称
额定工作电压 辅助工作电压 额定冲击耐受电压 1min工频耐受电压 水平母线额定电流 水平母线额定短时耐受电流 水平母线额定峰值耐受电流 垂直母线额定电流 垂直母线额定短时耐受电流 垂直母线额定峰值耐受电流 电容补偿柜最大功率 外壳防护等级
第二 个数字代表对液体的防护程度 0------无防护 1------防止垂直滴水 2------防止垂直方向15°范围内滴水 3------防止垂直方向60°范围内淋水 4------防止各个方向的喷水 5------防止各个方向的强烈喷水 6------防止浸水 7------防止持续浸水
15
产品安装
1单元抽屉
35
GGD固定式交流低压配电柜
36
GGD固定式交流低压配电柜
产品概述
产品适用于发电厂、变电所、工矿企 业等电力用户作为交流50Hz、额定工作电 压400V、额定工作电流5000A及以下的配电 系统中作为动力、照明及配电设备的电能 转换、分配及控制之用。
执行标准
产品符合GB7251.1-1997《低压成套开 关设备和控制设备》的要求。
按开关柜使用特征,可分为受电柜、PC柜、MCC柜、电容补偿柜。 开关柜可设计成固定柜与抽屉柜混合型,也可为全抽屉型,即保留了固定柜 的简洁、实用、价廉,又具有抽屉结构的体积小、功能强,易于更换等优点。 在不降低防护等级的情况下,开关柜的顶部与上下通风门均有通风系统。
28
GCK1低压抽出式开关柜
最大可安装1单 元抽屉9个,改 进后,最大可安 装1/2抽屉18个
垂直母线额定最大工作电流 垂直母线额定短时耐受电流 垂直母线额定峰值耐受电流
外壳防护等级
低压开关柜基本结构知识
短路保护作用:防止短路电流过大损坏设备
短路保护设置:根据设备容量和短路电流大小选择合适的保护装置
过载保护
过载保护原理:通过检测电流大小判断是否过载
过载保护装置:熔断器、断路器等
过载保护作用:防止设备过热、损坏保障设备安全
过载保护设置:根据设备额定电流和实际使用情况合理设置过载保护参数
欠压保护
欠压保护原理:当电压低于设定值时自动切断电源
电缆室及电缆
电缆室:用于放置和保护电缆防止电缆受到外部环境的影响
电缆类型:包括电力电缆、控制电缆、信号电缆等
电缆连接:通过电缆接头、电缆夹等连接电缆保证电缆的稳定性和可靠性
电缆保护:使用电缆槽、电缆桥架等对电缆进行保护防止电缆受到机械损伤和化学腐蚀。
元件配置
PRT THREE
断路器
功能:控制电路通断保护电路安全
类型:空气断路器、真空断路器、SF6断路器等
工作原理:通过电磁力或气压推动触点实现电路通断
应用:广泛应用于低压开关柜中作为主电路的通断元件
接触器及马达控制器
接触器:用于控制电路通断保护电路安全
接触器及马达控制器的作用:实现对电路和马达的精确控制保证设备安全运行
接触器及马达控制器的选择:根据设备需求选择合适的接触器和马达控制器保证设备性能和稳定性
门板锁:用于防止非授权人员随意开启开关柜保证设备安全运行
安装板、导轨及分隔件
添加标题
添加标题
添加标题
添加标题
导轨:用于引导开关柜内的电气元件和设备进行移动和调整
安装板:用于固定开关柜内的各种电气元件和设备
分隔件:用于分隔开关柜内的不同区域防止电气元件和设备之间的相互干扰
功能:安装板、导轨及分隔件共同构成了低压开关柜的基本结构为电气元件和设备的安装、移动和调整提供了便利。
高低压开关柜知识总结
开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的,分固定式和手车式,而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室,各室之间一般有钢板隔离。
内部元器件包括:母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分:(1)进线柜:又叫受电柜,是用来从电网上接受电能的设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜:也叫馈电柜或配电柜,是用来分配电能的设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜:也叫母线分断柜,是用来连接两段母线的设备(从母线到母线),在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4)PT柜:电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等.(5)隔离柜:是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点,以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下,不能够推拉隔离柜的手车.在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。
(6)电容器柜:也叫补偿柜,是用来作改善电网的功率因数用的,或者说作无功补偿,主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装,可以一台或多台电容器柜并列运行.电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电的过程,所以不能直接用手触摸柜内的元器件,尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏电容器.作自动控制功能时,也要注意合理分配各组电容器组的投切次数,以免出现一组电容器损坏,而其他组却很少投切的情况。

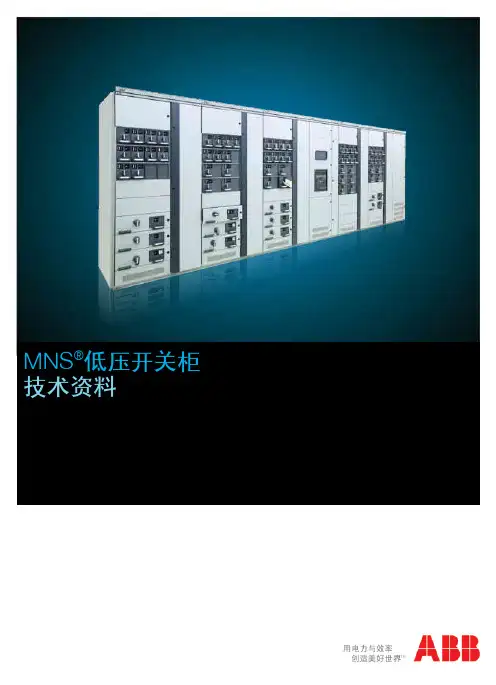

ABB MNS3.0 低压开关柜技术资料
主母线
主母线布置在开关柜的背部(母线小室内),可分为上、下层。 双层主母线系统分别布置在上、下两层,单层主母线系统布置 在上层或下层。两层主母线的截面大小可以不相同。主母线 单独、串联、并联均可。视母线电流大小,每相可由2条或4条 主母线组成。双面操作的柜体采用共同母线的设计。联屏柜 的母线按其运输单元作分隔。母线材料为铜(Cu),截面面积为 30×10mm,40×10mm,60×10mm三种规格,不同截面的母线也能 相接。
ASTA,英国(按IEC1641, VDE0660第508部分的抗故障电弧试验)
联邦地区规划城镇发展部,波恩(掩体)
DRL德国宇航研究所,核电站震动安全测试
额定绝缘电压
额定工作电压
额定脉冲耐受电压Uimp
过电压等级
污染等级
额定频率
主母线
额定电流 Ie
额定峰值耐受电流 Ipk
额定短时耐受电流 Icw
配电母线
MNS系统特点
MNS组合式低压开关柜系统,在世界市场上经过多年使用,证实了 它的价值。整个系统充分考虑了将来的发展空间,可避免因为技术 发展而被淘汰的风险。
MNS系统采用的柜架结构具有高度灵活性,结构一旦组装完毕就 不再需要维修。柜体内可安装不同的标准元件,以满足各种使用要 求。由于整个系统包括电气结构均采用了组合式的设计,这种优化 的结构设计满足了各种元件的要求并能符合不同工作环境,达到相 应的防护等级。
直接连接到主母排的开关装置
MNS系统中安装3150A以下隔离开关,1250A以下塑壳断路器和 6300A及以下空气断路器均作为标准型开关柜。抽出式结构设有 固定安装带分离触头的框架。
低压配电柜基础知识
低压配电柜基础知识陕西雁通电子科技有限责任公司质技部2013.6内容❑低压开关柜的定义,功能及分类❑低压开关柜的主要组成部分及基本结构❑低压配电系统❑常用低压成套装置介绍❑常用开关柜的操作方法❑低压系统供电设备日常维护低压开关柜的定义一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备,由制造厂家负责完成所有内部的电气和机械的连接,用结构部件完整地组装在一起的一种组合体。
低压开关柜的功能及作用电能分配转换电机控制无功功率补偿保护人身防止触电(直接和间接接触)保护设备防止免受外界环境影响✓固定式:馈电回路或电机控制回路低压开关柜分类✓抽出式:馈电回路或电机控制回路按结构分:低压开关柜分类按用途分:✓配电用:馈电柜✓控制用:电机控制柜✓补偿用:如无功功率补偿柜功能单元分类固定式:主电路的连接只能在开关柜断电的情况下进行接线和断开抽出式:主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接、试验、分离、移出位置为保护人身和设备安全,将开关柜独立划分成几个隔室。
隔室分类:❑母线室:包括水平母线室与垂直母线室❑功能单元室(开关隔室)❑电缆出线室:包括电缆室❑二次设备室母线室电缆出线室功能单元室二次室开关柜的基本结构低压开关柜的主要组成部分柜体母线❑柜体:开关柜的外壳骨架及内部的安装、支撑件❑母线:一种可与几条电路分别连接的低阻抗导体❑功能单元:完成同一功能的所有电气设备和机械部件(包括进线单元和出线单元)功能单元电缆出线开关柜的主要技术参数1.额定电流(通常同进线开关大小相同)2.额定电压/额定绝缘电压(400/1000V)3.进出线方式4.额定短时耐受电流( Icw/1s)5.柜体内部功能区域的划分(隔离方式)6.外壳防护等级7.安装地点及方式8.外形尺寸(同用户现场面积有关)9.颜色及表面处理10.接地系统下进侧进后进进线方式▪上进线▪下进线▪侧进线▪后进线上进前接线后接线出线方式▪前出线(顶部或底部)可以进行靠墙安装▪后出线(顶部或底部)不可以进行靠墙安装安装地点及安装方式安装地点分类:室内安装室外安装安装方式分类:靠墙安装离墙安装固定方式分类:螺栓固定电焊固定供电系统示意图K WK WK WK WK WK W K W K W低压进线变压器2低压进线变压器1进线主开关1进线主开关2联络开关负载负载电动机回路配电回路单线图示意将若干个回路组合装配成低压开关柜常用低压成套开关柜用途YT-GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流600-3150A的配电系统,作为动力,照明及供配电设备的电能转换,分配与控制之用.一、YT-GGD型交流低压配电柜■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF型材局部焊接组装而成,并有20模的安装孔,通用系数高■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运用途GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的配电系统,作为动力配电,电动机控制及照明等配电设备。
低压配电柜基础知识PPT课件
■柜体的防护等级为IP30,用户也可根据环境的要求在 IP20―IP40之间选择.
➢设计举例
设计院系统蓝图
变配电室设备平面布置图
➢设计举例 柜体平面布置开孔图
系统图
二、 GCK低压抽出式开关柜
➢用途 GCK低压抽出式开关柜
功能单元分类
➢固定式 : 主电路的连接只能在开关柜断电的情况下 进行接线和断开
➢可移式(固定分隔式): 主电路带电的情况下亦可安全的从主电路 上断开或接通,具有连接和移出位置
➢抽出式: 主电路带电的情况下亦可安全的从主电路 上断开或接通,具有连接、试验、分离、 移出位置
安装地点及安装方式
安装地点分类: ➢室内安装 ➢室外安装
功能单元
母线 电缆出线
开关柜的主要技术参数
额定电流(通常同进线开关大小相同) 额定电压/额定绝缘电压(400/1000V) 进出线方式 额定短时耐受电流( Icw/1s) 柜体内部功能区域的划分(隔离方式) 外壳防护等级 安装地点及方式 外形尺寸(同用户现场面积有关) 颜色及表面处理 接地系统
进线 (插接式母线槽或电缆)方式
■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的 散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排 出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上 形成一个自然通风道,达到散热的目的
■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割 比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方, 面目一新
安装方式分类: ➢靠墙安装 ➢离墙安装
固定方式分类: ➢螺栓固定 ➢电焊固定
颜色及表面处理
高低压开关柜知识总结
开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的,分固定式和手车式,而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室,各室之间一般有钢板隔离。
内部元器件包括:母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分:(1)进线柜:又叫受电柜,是用来从电网上接受电能的设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜:也叫馈电柜或配电柜,是用来分配电能的设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜:也叫母线分断柜,是用来连接两段母线的设备(从母线到母线),在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4)PT柜:电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
(5)隔离柜:是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点,以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下,不能够推拉隔离柜的手车。
在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。
(6)电容器柜:也叫补偿柜,是用来作改善电网的功率因数用的,或者说作无功补偿,主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装,可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电的过程,所以不能直接用手触摸柜内的元器件,尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏电容器。
低压开关柜的柜体结构和工艺特点
低压开关柜的柜体结构和工艺特点一、引言柜体结构是低压开关柜组合基础,因此柜体制造工艺就成了基础的基础。
作为柜体它既要充足各电器单元的组合功能条件(如型式的统一,组合的标准,功能的调配等),还要充足柜体的固有要求(如坚固牢靠、整齐美观、调整简单等)。
由于柜体结构要求不一,以及制造单位加工手段不一,它们的制造工艺就不能强求完全一致。
但制造中也存在带普遍意义的较关键的工艺特点,现将这些特点结合柜体结构选择作些简要介绍。
二、柜体结构和工艺特点对于柜体结构及其工艺大致可以从:结构形式、连接方式、构件取材等方面加以区分。
1、从结构形式上分(1)固定式:能充足各电器元件牢靠地固定于柜体中确定的位置。
柜体外形一般为立方体,如屏式、箱式等,也有棱台体如台式等。
这种柜有单列,也有排列。
为了保证柜体形位尺寸,往往实行各构件分步组合方式,一般是先构成两片或左右两侧,然后再构成柜体,或先充足外形要求,再顺次连接柜体内务支件。
构成柜体各棱边的零件长度必需正确(公差取负值),才能保证各方面几何尺寸,从而保证整体外形要求。
对于柜体两侧面,固考虑排列需要,中心不能有隆起现象。
另外从安装角度考虑,底面不能有下陷现象。
在排列安装中,地基平整是先决条件,但干整度和柜体本身都有肯定误差,在排列中要尽量抵消横向差值,而不要造成差值积累,由于差值积累将造成柜体变形,影响母线联结及产生组件安装异位、应力集中,甚至影响电器寿命。
故在排列时宜用地基最高点为安装参考点,然后渐渐垫正扩排,在底面干整度较理想并可推测条件下,也可实行由中心向两侧扩排方式,使积累差值均布。
为了易于调整,抵消公差积累,柜体宽度公差都取负值。
柜体的各个构件结合体完成以后,视需要还应进行整形,以充足各部分形位尺寸要求。
对定型或批量较大的柜体制造时应充分考虑用工装夹具,以保证结构的正确统一,夹具的基准面以取底面为妥,夹具中的各定位块布置以工作取出便利为准,对于柜体的外门等因易受运输和安装等影响,一般在安装时进行统一调整。
