气体灭火系统控制系统
气体灭火系统控制原理
气体灭火系统控制原理
气体灭火系统控制原理是通过控制设备的启动和关闭，调节气体喷洒时间和喷洒量等参数实现对火灾的快速控制和灭火。
其基本原理主要包括火灾检测、启动和关闭控制以及气体喷洒控制三个方面。
火灾检测是气体灭火系统的基础，其通过烟雾传感器、温度传感器、火焰传感器等检测装置实时监测火灾的发生。
一旦检测到火灾信号，系统将立即触发启动控制。
启动控制是指通过控制信号，将气体灭火系统中的各个功能装置启动起来，准备喷洒灭火剂。
启动控制根据火灾检测信号的类型和数量来确定启动方式，可以是手动启动、自动启动或者远程启动等。
关闭控制是在火灾得到有效控制后，通过控制信号将系统的各个功能装置关闭。
关闭控制可以手动完成，也可以通过系统自动判断火灾状况来实现。
气体喷洒控制是控制气体喷洒时间和喷洒量的关键环节。
根据火灾的类型、规模和环境条件等因素，通过控制阀门、喷嘴和喷洒速度等参数，确保灭火剂能够在火源周围形成适当的浓度，达到快速灭火的效果。
除了以上几个方面外，气体灭火系统还需要考虑其他因素，如系统的自动监测和故障报警、人员安全等。
定期的系统检测和维护保养也是确保气体灭火系统正常工作的重要环节。
气体灭火系统控制原理
气体灭火系统控制原理气体灭火系统控制原理引言气体灭火系统是一种常用于灭火的自动灭火系统，通过释放合适的气体来抑制火灾扩散和窒息火源。
本文将从浅入深，介绍气体灭火系统的控制原理。
1. 什么是气体灭火系统？•气体灭火系统是一种快速、高效的灭火设备，广泛应用于各类机房、电气设备室、电力设备室等高值设备保护中。
2. 气体灭火系统的基本原理•气体灭火系统基于以下两个基本原理工作：–热探测：气体灭火系统通过火灾探测器感知到火源的存在。
–气体抑制：系统通过释放特定的灭火气体来抑制火源的燃烧。
3. 热探测原理•热探测器可以分为两类：温度探测器和火焰探测器。
•温度探测器：根据环境温度的升高来判断是否发生火灾。
当温度超过预设阈值时，探测器触发信号发送到控制系统。
•火焰探测器：通过检测光谱与辐射源的变化来发现火焰。
当火源产生可见光或红外线时，探测器触发信号发送到控制系统。
4. 气体抑制原理•气体灭火系统根据不同的灭火介质，可分为如下几种：–惰性气体灭火系统：通过降低氧气浓度来抑制火源燃烧。
惰性气体如氮气、二氧化碳等常用作灭火介质。
–化学反应气体灭火系统：通过破坏火源的化学反应链来抑制火源燃烧。
如卤代烷、卤代烃等可用作灭火介质。
–液态灭火系统：通过喷雾的方式周围火源冷却或绝缘，抑制火源燃烧。
如水、泡沫等可用作灭火介质。
5. 系统控制原理•气体灭火系统的控制主要分为如下几个步骤：1.火灾探测：热探测器或火焰探测器感知到火源；2.报警信号：感测器触发信号后，将信号发送到控制系统；3.延时控制：控制系统根据设定的延时时间进行延时控制，以防止误报警；4.人工确认：控制系统在延时结束后，发送警报信号给人工确认；5.手动/自动喷发：人工确认后，根据实际情况选择手动或自动模式释放灭火气体；6.气体扩散：灭火气体通过管道系统迅速扩散到火源周围，并抑制火源燃烧。
结论气体灭火系统是一种高效、快速的灭火设备，通过热探测和气体抑制原理实现对火灾的控制和扑灭。
气体灭火系统工作原理及控制方式(标准版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改气体灭火系统工作原理及控制方式(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process气体灭火系统工作原理及控制方式(标准版)气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式，但其工作原理却因其灭火剂种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同，下面列举部分气体灭火系统分别进行介绍。
一、系统工作原理（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统平时，系统处于准工作状态。
当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。
另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。
（二）外储压式七氟丙烷灭火系统控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火。
气体灭火系统控制原理

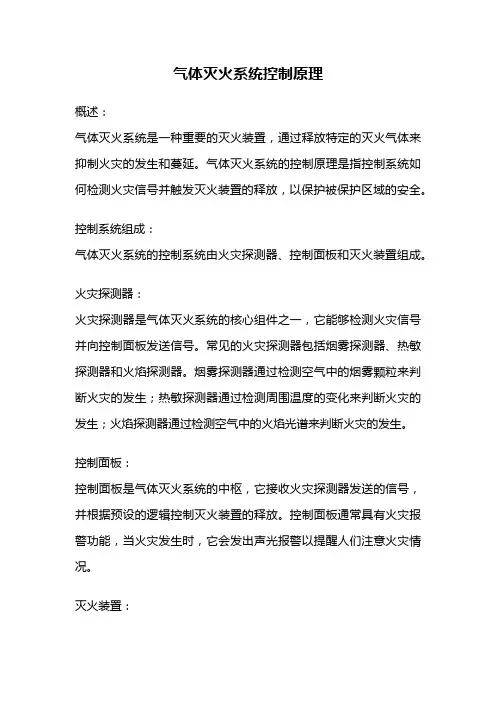

气体灭火系统控制原理概述：气体灭火系统是一种重要的灭火装置，通过释放特定的灭火气体来抑制火灾的发生和蔓延。
气体灭火系统的控制原理是指控制系统如何检测火灾信号并触发灭火装置的释放，以保护被保护区域的安全。
控制系统组成：气体灭火系统的控制系统由火灾探测器、控制面板和灭火装置组成。
火灾探测器：火灾探测器是气体灭火系统的核心组件之一，它能够检测火灾信号并向控制面板发送信号。
常见的火灾探测器包括烟雾探测器、热敏探测器和火焰探测器。
烟雾探测器通过检测空气中的烟雾颗粒来判断火灾的发生；热敏探测器通过检测周围温度的变化来判断火灾的发生；火焰探测器通过检测空气中的火焰光谱来判断火灾的发生。
控制面板：控制面板是气体灭火系统的中枢，它接收火灾探测器发送的信号，并根据预设的逻辑控制灭火装置的释放。
控制面板通常具有火灾报警功能，当火灾发生时，它会发出声光报警以提醒人们注意火灾情况。
灭火装置：灭火装置是气体灭火系统的关键，它通过释放特定的灭火气体来控制火灾。
常见的灭火气体包括七氟丙烷、二氧化碳和惰性气体。
七氟丙烷是一种常用的灭火气体，它具有快速灭火、不导电、不腐蚀等特点；二氧化碳是一种常见的灭火气体，它通过降低火灾区域的氧浓度来达到灭火的目的；惰性气体如氮气和氩气通过降低火灾区域的温度和氧浓度来灭火。
控制原理：气体灭火系统的控制原理是通过控制面板实现的。
当火灾探测器检测到火灾信号时，它会向控制面板发送信号。
控制面板接收到信号后，会根据预设的逻辑判断是否触发灭火装置的释放。
如果判断火灾为真实火灾，则控制面板会发出指令，使灭火装置释放灭火气体。
同时，控制面板会启动火灾报警装置以提醒人们注意火灾情况。
控制逻辑：气体灭火系统的控制逻辑根据不同的需求可以有所差异。
一种常见的控制逻辑是使用“与”逻辑。
即只有当多个火灾探测器同时检测到火灾信号时，控制面板才会触发灭火装置的释放。
这种控制逻辑可以减少误报率，提高系统的可靠性。
另一种常见的控制逻辑是使用“或”逻辑。
气体灭火装置控制系统的两种形式

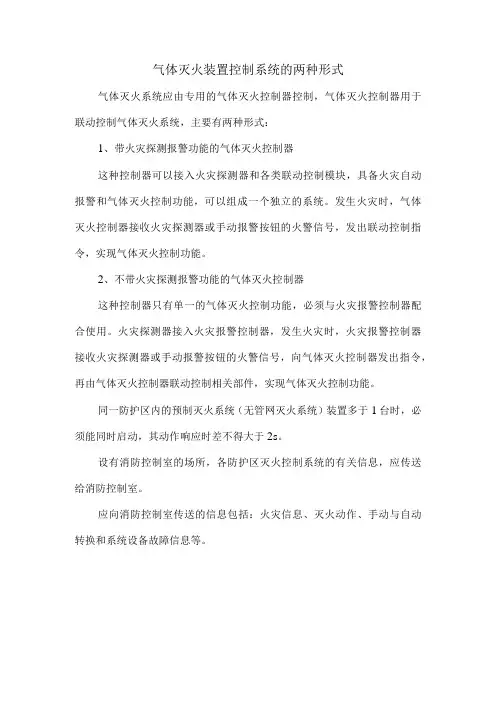

气体灭火装置控制系统的两种形式
气体灭火系统应由专用的气体灭火控制器控制，气体灭火控制器用于联动控制气体灭火系统，主要有两种形式：
1、带火灾探测报警功能的气体灭火控制器
这种控制器可以接入火灾探测器和各类联动控制模块，具备火灾自动报警和气体灭火控制功能，可以组成一个独立的系统。
发生火灾时，气体灭火控制器接收火灾探测器或手动报警按钮的火警信号，发出联动控制指令，实现气体灭火控制功能。
2、不带火灾探测报警功能的气体灭火控制器
这种控制器只有单一的气体灭火控制功能，必须与火灾报警控制器配合使用。
火灾探测器接入火灾报警控制器，发生火灾时，火灾报警控制器接收火灾探测器或手动报警按钮的火警信号，向气体灭火控制器发出指令，再由气体灭火控制器联动控制相关部件，实现气体灭火控制功能。
同一防护区内的预制灭火系统（无管网灭火系统）装置多于1台时，必须能同时启动，其动作响应时差不得大于2s。
设有消防控制室的场所，各防护区灭火控制系统的有关信息，应传送给消防控制室。
应向消防控制室传送的信息包括：火灾信息、灭火动作、手动与自动转换和系统设备故障信息等。
气体灭火系统工作原理及控制方式
气体灭火系统工作原理及控制方式气体灭火系统是一种常见的灭火装置，可以有效地应对各种火灾场景。
它的工作原理是在火灾发生时迅速释放一种或多种特定的灭火气体到火灾现场，通过抑制火焰的氧气供应，降低温度或稀释有害气体的浓度来消除火灾。
气体灭火系统的工作原理主要包括以下几个方面：1.灭火气体选择：根据不同的火灾类型和场景需要，选择合适的灭火气体。
常见的灭火气体包括九氟丙烷(HFC-227ea)、二氧化碳(CO2)、氮气(N2)、惰性气体等。
每种气体都有其特定的工作原理和适用场景。
2.灭火气体释放：当火灾被探测到或手动启动时，气体灭火系统将自动激活。
当系统被激活时，释放装置会打开，将灭火气体迅速释放到火灾现场。
这个过程需要保证灭火气体能够快速到达并覆盖整个火灾区域。
3.灭火效果：灭火气体释放后，它们会在火灾现场形成高浓度，压力会迅速上升，降低火焰温度，熄灭火焰。
灭火气体还会与火焰反应，抑制火焰的氧气供应，从而进一步加快火焰的灭火速度。
气体灭火系统的控制方式一般有以下几种：1.自动控制：气体灭火系统可以连接到火灾探测系统，当火灾被探测到时自动激活。
这种方式能够实现及时、准确的火灾探测和灭火操作，对于高危环境和无人值守场所非常适用。
2.半自动控制：这种控制方式需要人工干预，当火灾发生时，人员手动启动灭火系统。
这种方式可以适用于一些特殊场所，如实验室、机房等需要人员主动监测的地方。
3.手动控制：在一些应急情况下，人员可以手动启动气体灭火系统，以控制火灾的蔓延。
手动控制的方式需要在发生火灾时及时采取相应的操作，因此需要人员具备一定的培训和操作技巧。
除了以上三种常见的控制方式外，还有一种特殊的控制方式——预警控制。
在一些特殊的场所，如服务器机房、仓库等，可以通过预警控制来保护贵重设备或物品。
这种控制方式是通过与火灾预警系统连接，当火灾预警系统检测到潜在的火灾隐患时，可以提前启动灭火系统，以减少火灾造成的损失。
总结起来，气体灭火系统通过选择合适的灭火气体，并在火灾发生时迅速释放到火灾现场，可以有效地抑制火焰的氧气供应、降低温度或稀释有害气体的浓度，进而达到灭火的效果。
气体灭火系统工作原理及控制方式
气体灭火系统工作原理及控制方式气体灭火系统是一种使用气体作为灭火介质的灭火设备，适用于各种易燃易爆物质的火灾。
气体灭火系统的工作原理主要包括火灾探测、气体释放和火灾扑灭三个阶段。
1. 火灾探测阶段：在气体灭火系统中，通常通过火灾探测装置来实时监测火源，并发出警报信号。
常用的火灾探测装置包括烟感探测器、温度探测器和光束探测器等。
当火灾探测装置检测到火源时，会传输信号到控制中心，并触发系统的工作。
2. 气体释放阶段：在火灾探测装置触发后，系统会根据预先设定的参数和逻辑进行判断，判断火灾是否为真实火灾，并决定是否释放灭火气体。
如果火灾被确认为真实的，并且需要进行灭火，则系统会启动气体释放装置。
气体灭火系统常用的灭火气体有多种类型，包括惰性气体、化学气体和泡沫气体等。
常见的惰性气体有二氧化碳和氮气，其特点是密度大、不易燃烧，能有效扑灭火源。
在气体释放阶段，系统会将灭火气体通过管道输送到灭火区域。
灭火气体通常存储在高压容器中，通过喷嘴或喉管等装置释放到火源附近。
灭火气体释放过程需要考虑到气体的流速、浓度和分布等参数，以确保灭火效果的最大化。
3. 火灾扑灭阶段：当灭火气体释放到灭火区域后，气体会与火源中的氧气发生反应，降低火源周围的氧浓度，进而有效抑制火势的燃烧。
灭火气体可以抑制火焰的产生和传播，并通过吸收热量的方式降低火源的温度，从而达到灭火的目的。
气体灭火系统的控制方式主要通过控制中心实现。
控制中心通常由一台集成化的计算机设备组成，配备有监控系统、控制器和报警器等设备。
控制中心可以实时监测火灾探测装置的状态，并通过控制装置控制气体释放装置的运行。
在控制中心中，可以设置各种参数和逻辑，以实现自动控制和联动控制。
自动控制是指系统根据预设的逻辑和参数，自动完成火灾探测、气体释放和火灾扑灭等工作。
联动控制是指系统与其他设备进行联动，如与建筑物的排风系统、防火门和报警系统等实现联动控制，以最大程度地保护人员的安全和财产的安全。
气体灭火控制系统验收流程
气体灭火控制系统验收流程
气体灭火控制系统验收流程主要包含以下关键环节：
1. 设备检查：核实系统组件如探测器、控制器、启动装置、灭火剂瓶组、管道阀门等是否安装齐全且符合设计要求。
2. 系统功能测试：模拟火灾信号，检验报警、联动控制、延时启动、灭火剂释放等全流程功能是否正常运行。
3. 探测响应测试：对各类火灾探测器进行灵敏度测试，确保其在规定条件下能准确及时地探测到火情。
4. 安全防护确认：检查紧急停止、手动/自动切换、防护区疏散指示及应急照明设备是否有效。
5. 文档审查：查阅系统设计图纸、出厂合格证、安装调试记录、操作维护手册等相关资料是否完备合规。
6. 操作培训：确保操作人员熟悉控制系统操作程序和应急处置方案。
验收过程中须严格遵循国家消防技术标准，并由专业检测机构或具有资质的人员实施，确保气体灭火系统能在关键时刻安全、有效地发挥灭火作用。
气体灭火系统分类和组成
气体灭火系统分类和组成气体灭火系统是一种常见的灭火设备，广泛应用于各种场所，特别适用于需要快速、有效灭火的场合。
气体灭火系统根据使用的灭火介质和工作原理的不同可以分为多种不同类型。
下面将对气体灭火系统的分类和组成进行详细介绍。
一、气体灭火系统的分类1. 惰性气体灭火系统：惰性气体是指在正常温度下不易燃，也不支持燃烧。
惰性气体灭火系统主要通过削弱火焰的氧浓度以达到灭火的效果。
常用的惰性气体包括氮气、二氧化碳、氩气等。
惰性气体灭火系统可分为以下几种类型：- 清洁气体灭火系统：清洁气体具有无色、无味、无污染的优点，适用于对环境影响要求较高的场所，如计算机房、档案室等。
- 惰性气体灭火系统：主要用于需要快速灭火并保护重要设备和贵重物品的场所，如变电所、油库等。
- 惰性气体泡沫灭火系统：结合了泡沫灭火和惰性气体灭火的特点，具有较好的灭火效果，并且对设备和物品的损伤较小。
2. 化学气体灭火系统：化学气体的灭火原理主要是通过抑制火焰的化学链反应来实现的。
常用的化学气体灭火系统包括卤代烷、沸石分子筛等。
化学气体灭火系统可分为以下几种类型：- 低压系统：主要应用于小型和中型场所，如计算机机房、通信机房等。
- 高压系统：主要应用于大型场所，如电力设施、博物馆等。
3. 气体扑救系统：气体扑救系统是一种将灭火介质从下方向上喷洒到火源上方，迅速将火势扑灭的系统。
常见的气体扑救系统包括雾化扑救系统、喷射式扑救系统等。
气体扑救系统可分为以下几种类型：- 雾化扑救系统：可以形成均匀的细雾，将气体灭火剂喷洒到火源上方，迅速灭火。
- 喷射式扑救系统：通过喷射管将气体灭火剂直接喷射到火源上方进行灭火。
二、气体灭火系统的组成气体灭火系统一般由灭火介质储存装置、灭火喷头、控制系统等组成。
下面将对每个组成部分进行详细介绍。
1. 灭火介质储存装置：灭火介质储存装置用于存储气体灭火系统所使用的灭火介质。
常见的灭火介质储存装置包括气瓶、气体储存罐等。
气体灭火系统的联动控制
气体灭火系统的联动控制
１）管网气体灭火系统应具有的控制、显示功能。
管网气体自动灭火装置原理图见图1所示：
图1管网气体自动灭火装置原理图
A.显示系统的手动、自动工作状态。
B.在报警、喷射各阶段，控制室应有相应的声、光警信号，并能手动切除声响信号。
C.在延时阶段，应自动关闭防火门、窗，停止通风空调系统，关闭有关部位防火阀。
D.显示气体灭火系统防火区的报警、喷放及防火门（帘）、通风空调等设备的状态。
2）当前使用较多的管网式气体灭火系统有卤代烷灭火系统、二氧化碳灭火系统等。
以卤代烷灭火系统为例，卤代烷灭火系统按照其用途可以分为全淹没式和局部应用式；按照其操作方式可以分为全自动、半自动和手动式；按照动力气体和灭火剂储存方式分为高压气体
储罐灭火系统和储压灭火系统。
一般地，卤代烷管网灭火系统采用火灾自动报警系统对灭火装置进行联动控制，在发出可靠火警信号后，经值班人员观察确认后驱动或自动通过气动、电动或液压装置打开卤代烷灭火设备。
3）气体灭火系统一般采用双报警装置，例如设置感烟和感温报警设备，当两种报警设备均发生报警时，气体灭火系统才开始启动，当发生火灾时，自动监控装置开始动作，在消防控制室和被保护房间发出声光报警，同时记时钟开始记时，在延时（标准规定值内）后，氮气瓶的自动电动减压阀、储气瓶瓶头阀、选择阀先后打开，气体灭火剂在动力气体氮气的作用下通过瓶头阀、选择阀到达喷头喷出灭火。
如果自动控制系统失灵，可由操作人员使用手动装置打开气体灭火系统。
气体灭火系统工作原理及控制方式
气体灭火系统工作原理及控制方式
气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式，但其工作原理却因其灭火剂种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同，下面列举部分气体灭火系统分别进行介绍。
一、系统工作原理
（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统
平时，系统处于准工作状态。
当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。
第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。
气体灭火系统工作原理及控制方式
气体灭火系统工作原理及控制方式气体灭火系统是一种常见的灭火设备，适用于各种场所，特别是对于电气设备及其周围的灭火非常有效。
气体灭火系统通过释放一种或多种灭火气体，将火源周围的氧气浓度降低到火焰无法维持燃烧的浓度，从而达到灭火的目的。
下面将详细介绍气体灭火系统的工作原理和控制方式。
一、工作原理1. 压力容器：气体灭火系统的核心部分是压力容器，容器内装填着灭火剂。
常见的灭火剂有七氟丙烷、二氧化碳等。
压力容器内还装有压力开关、电磁阀等控制元件。
2. 侦测系统：气体灭火系统需要依靠侦测设备来感知火灾的发生。
常见的侦测设备有烟雾探测器、红外线探测器等。
这些设备能够及时发现火灾，并将信号传输给控制系统。
3. 控制系统：气体灭火系统的控制系统由控制面板和相关控制元件组成，控制面板上设置了一系列参数，如延迟时间、气体释放量等，以便进行灭火装置的选择和控制。
4. 灭火装置：灭火装置是气体灭火系统的重要组成部分，可以通过控制系统控制灭火剂的释放。
灭火装置有两种主要类型：直接喷洒式和总泵流式。
直接喷洒式是指将灭火剂喷洒到火灾源头附近，通过热量吸收和氧气稀释来消除火灾。
总泵流式是指将灭火剂通过管道系统输送到火灾场所的全面覆盖区域，以达到灭火效果。
5. 灭火效果：气体灭火剂释放后，通过稀释周围空气中的氧气，降低其浓度，使火焰无法维持燃烧。
在火焰被扑灭之后，灭火剂将逐渐稀释或排出，直至浓度恢复正常。
二、控制方式1. 手动控制：手动控制是气体灭火系统最基本的控制方式之一。
在手动控制模式下，人工触发开关或按下按钮，启动灭火装置释放灭火剂。
这种控制方式通常用于紧急情况下，如火灾发生时的紧急灭火操作。
2. 自动控制：自动控制是气体灭火系统最常用的控制方式之一。
侦测系统将检测到的火灾信号传输给控制系统，控制系统根据预设的参数和逻辑判断，自动启动灭火装置，释放灭火剂，并关闭相关设备以减少火灾的蔓延。
3. 联动控制：气体灭火系统可以与其他安全设备实现联动控制。
气体灭火系统自动控制模拟喷气单信号与双信号
气体灭火系统自动控制模拟喷气单信号与双信号
气体灭火系统是一种常见的用于灭火的设备，可以用于保护各种场所和设备。
它基本上由一个气体储存罐、管道、喷嘴和自动控制系统组成。
自动控制系统是气体灭火系统的关键组成部分，它可以监测火灾情况并触发灭火装置。
在自动控制系统中，信号的传递非常重要，主要有两种类型：单信号和双信号。
单信号控制模式是指当火灾被检测到时，自动控制系统会发送一个信号给气体储存罐，触发灭火装置释放灭火气体。
这种模式通常适用于小型场所或设备，因为只需要释放一次灭火气体即可。
双信号控制模式是指当火灾被检测到时，自动控制系统会发送两个信号给气体储存罐。
第一个信号是预告信号，用于提前准备灭火气体，但不释放。
第二个信号是确认信号，当火灾得到确认时，才会触发灭火装置释放气体。
这种模式通常适用于大型场所或设备，因为可以提前准备灭火气体，减少对场所或设备的损害。
无论是单信号还是双信号控制模式，都需要一个灵敏的火灾检测装置来监测火灾情况。
常见的火灾检测装置包括烟雾探测器、温度探测器和火焰探测器等。
总的来说，气体灭火系统自动控制模拟喷气单信号与双信号是
根据不同的场所或设备需要，选择适合的控制模式来触发释放灭火气体，以达到有效灭火的目的。
气体灭火系统工作原理及控制方式
气体灭火系统工作原理及控制方式气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式，但其工作原理却因其灭火剂种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同，下面列举部分气体灭火系统分别进行介绍。
一、系统工作原理（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统平时，系统处于准工作状态。
当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。
另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。
（二）外储压式七氟丙烷灭火系统控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火。
二、系统控制方式气体灭火系统具体控制过程见图3-6-4控制流程图所示。
图3-6-4控制流程图（一）自动控制方式本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。
控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。
当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。
气体灭火控制系统操作及应用
气体灭火控制系统原理及操作应用一、工作原理：气体灭火报警主机控制盘设有“手动/自动”选择开关，当选择开关置于“自动”或“手动”状态时，其工作原理如下：1、置于自动状态时：当气体灭火报警主机收到保护区域内烟感探测器一路报警信号,区域声光报警器鸣响；当气体灭火报警主机接着又收到温感探测器第二路报警信号时：将启动控制盘的自动延时功能，在延时约30秒钟后气体即自动启动进行喷射。
注：保护区内报警后，里面人员必须在以上延时时间内迅速撤出。
2、置于手动状态时：当气体灭火报警主机收到保护区域内烟感探测器报警信号，区域声光报警器鸣响；当气体灭火报警主机接着又收到温感探测器报警信号时，可人为手动按下保护区域紧急启动按钮，启动气体喷射。
3、在系统开始执行气体喷射前的约30秒钟延时时间内，若遇以下几种情况：可立即按下安装在保护区域门外的紧急停止按钮，停止正在执行的所有动作。
（1）较小的可以使用手提式干粉灭火器扑灭的火灾。
（2）保护区域内人员未及时撤离现场。
（3）报警主机产生故障及误动作。
（4）当按下紧急停止按钮时，控制盘将停止所有正在执行的动作状态。
二、操作应用：1、消防中心报警主机收到火警信号时，值班中心人员应按下主机消音功能键进行消音，同时根据报警主机上所显示报警地址，立即通知人员到现场确认，确认是否发生真实火灾,如现场无火灾异常情况，属设备误报警，则对报警主机进行复位处理；如现场发生了真实火灾，现场应立即通知消防中心值班人员，将报警主机置于自动状态，也可立即按下安装在保护区门口的紧急启动按钮启动气体灭火。
2、如果现场有人员发现气体保护区域内已发生火灾而报警主机未收到报警信号的紧急情况下，现场人员可立即按下安装在保护区域门外的紧急启动按钮，直接启动气体喷射。
3、如在气体控制盘手自动失灵的情况下，也可在钢瓶间进行机械应急方式启动相应保护区启动瓶进行气体喷射。
在钢瓶间打开发生火警防护区选择阀，拔掉该区氮气启动瓶电磁阀上的保险插销，向下拍击，即可启动进行灭火。
气体灭火系统介绍
C.其他型热气溶胶是指非 S 型和 K 型热气溶胶。 2）灭火机理 热气溶胶灭火剂在产生的气溶胶中，固体颗粒主要是金属氧化 物、碳酸盐或碳酸氢盐、碳粒以及少量金属碳化物；气体产物主要是 N2、少量 CO2 和 CO。一般认为，固体颗粒气溶胶与干粉一样，是通 过吸热分解的降温作用、气相和固相的化学抑制作用以及惰性气体使 局部氧含量下降的窒息作用等若干种机理发挥作用的。总之，热气溶 胶灭火剂的燃烧是强放热反应，有序产生的生成物在高温和气流作用 下，分散在火场中，形成小于 1μm 的超细微粒。由于这些微粒及惰 性气体抑制燃烧的协同的作用（物理及化学反应作用），因而能够快 速、有效地扑灭火灾。 二、气体灭火系统 1.气体灭火系统的设置
3.IG541 混合气体灭火剂 1）IG541 混合气体灭火剂由 N2、Ar、CO2 三种惰性气体按一定比 例混合而成，其 ODP=0（对大气臭氧层无破坏），使用后以其原有成 分回归自然，灭火设计浓度一般在 37%～43%之间，在此浓度内人员 短时间停留不会造成生理影响。 2）灭火机理 LG541 混合气体灭火剂的灭火机理与二氧化碳灭火剂基本相同， 即通过降低防护区的氧气浓度（由空气正常含氧量的 21%降至 12.5% 以下），使其不能维持燃烧而达到灭火的目的。 4.热气溶胶灭火剂 热气溶胶灭火剂是将固体燃料混合剂（一般由氧化剂、还原剂、 性能添加剂和粘合剂组成），通过自身燃烧反应产生足够浓度的悬浮 固体惰性颗粒和惰性气体等具有灭火性质的气溶胶体，喷射并弥散于 着火空间，抑制火焰燃烧并使火焰熄灭。热气溶胶中 60%以上是由 N2 等气体组成，含有的固体颗粒的平均粒径极小（小于 1μm）。
气体灭火系统控制原理
气体灭火系统控制原理概述气体灭火系统是一种常见的灭火设备，广泛应用于各种场所，如机房、电力设备室、博物馆、档案馆等。
它通过释放特定气体来扑灭火灾，具有快速、有效、无残留等优点。
本文将从气体灭火系统的控制原理方面进行介绍，包括系统激活、气体释放、报警处理等内容。
一、系统激活气体灭火系统的激活是指在火灾发生时启动系统以进行灭火。
系统的激活可以通过手动操作或自动控制实现。
1. 手动激活手动激活是指通过人工操作来启动气体灭火系统。
一般情况下，系统设有手动启动按钮或拉线开关，当发生火灾时，人员可以通过按下按钮或拉动开关来激活系统。
手动激活的优点是操作简单直观，但需要依赖人员的及时反应。
2. 自动激活自动激活是指通过火灾探测器等设备的信号来自动启动气体灭火系统。
常见的火灾探测器包括烟雾探测器、温度探测器等。
当探测器检测到火灾信号时，会向控制器发送信号，控制器判断是否需要启动灭火系统，并通过电磁阀等装置来实现气体的释放。
二、气体释放气体灭火系统的核心是通过释放特定气体来扑灭火灾。
常见的灭火气体包括七氟丙烷、二氧化碳等。
1. 七氟丙烷系统七氟丙烷是一种无色、无味、无毒的气体，具有优良的灭火性能。
当系统激活后，七氟丙烷会被释放到防护区域内。
七氟丙烷的灭火机理是通过阻断火焰的氧气供应来扑灭火灾。
七氟丙烷的释放一般分为两个阶段，即预喷射和主喷射。
预喷射是指在系统激活后的短时间内，先释放一部分七氟丙烷进行预冷，以降低火灾现场的温度，增加灭火效果。
主喷射是指在预喷射后，系统继续释放七氟丙烷，将防护区域内的氧气浓度降至灭火浓度以下，从而扑灭火灾。
2. 二氧化碳系统二氧化碳是一种常见的灭火气体，具有高效、无残留的优点。
当系统激活后，二氧化碳会被释放到防护区域内。
二氧化碳的灭火机理是通过降低火灾现场的氧气浓度来扑灭火灾。
二氧化碳的释放一般分为两个阶段，即预喷射和主喷射。
预喷射是指在系统激活后的短时间内，先释放一部分二氧化碳进行预冷，以降低火灾现场的温度，增加灭火效果。
