干挂石材固定方法

干挂石材固定方法

干挂石材是建筑外墙的一种施工工艺。

该工艺是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件，将花岗石，人造大理石等饰面石材直接挂在建筑结构的外表面，石材与结构之间留出40～50mm 的空腔。用此工艺做成的饰面，在风力和地震力的作用下允许产生适量的变位，以吸收部分风力和地震力，而不致出现裂纹和脱落。当风力地震力消失后，石材也随结构而复位。

一、板材的固定方法有：

1.插销式

通过专业的开孔设备，在瓷板棱边精确加工成一条圆孔，将销针植入孔中，通过连接件将瓷板固定在龙骨上。

由于在瓷板棱边开孔，容易崩边，瓷板损耗大，施工工艺复杂，现已被淘汰，基本不采用。

2.开槽式

通过专业的开槽设备，在瓷板棱边精确加工成一条凹槽，将挂件扣入槽中，通过连接件将瓷板固定在龙骨上。

开槽式瓷板幕墙的不足：

1、对瓷板厚度要求较高，一般瓷板不小于15mm厚。

2、开槽时容易崩边，损耗大。

3、需要安装钢龙骨，加大建筑物承重，且增加成本。

4、保温要单独安装，保温安装与幕墙安装交叉施工，安全隐患大。

5、板材的受力方式为点承重，抗震性能差，安全系数低。

3.背栓式

通过专业的开孔设备，在瓷板背面精确加工里面大、外面小的锥形圆孔，把锚栓植入孔中，拧入螺杆，使锚栓底部完全展开，与锥形孔相吻合，形成一个无应力的凸型结合，通过连接件将瓷板固定在龙骨上。

背栓式干挂幕墙的不足：

1、需要安装钢龙骨，加大建筑物承重，且增加成本

2、保温要单独安装，保温安装与幕墙安装交叉施工，

3、安全隐患大

4、板材的受力方式为点承重，抗震性能差，安全系数低。

该工艺与传统的湿作业工艺比较，免除了灌浆工序，可缩短施工周期，减轻建筑物自重，提高抗震性能，更重要的是有效地防止灌浆中的盐碱等色素对石材的渗透污染，提高其装饰质量和观感效果。

传统的以灌浆为连接手段的饰面板，由于季节性室外温差变化引起的外饰面胀缩变形，使饰面板可能脱落，对人身安全造成威胁，相比之下，干挂石材的施工工艺可有效预防饰面板脱落伤人事故的发生。

这种干挂饰面板安装工艺亦可与玻璃幕墙或大玻璃窗、金属饰面板安装工艺等配套应用。现国内不少大型公共建筑的石材内外饰面板安装工程采取这种干挂石材的施工工艺。

施工特点

1.是可以有效地避免传统湿贴工艺出现的板材空鼓、开裂、脱落

等现象，明显提高了建筑物的安全性和耐久性；

2.可以完全避免传统湿贴工艺板面出现的泛白、变色等现象，有利于保持幕墙清洁美观；

3.在一定程度上改善施工人员的劳动条件，减轻了劳动强度，从而加快工程进度。

3.1稳定性

干挂石材幕墙本身的强度，涉及到石材的厚度长宽尺寸大小与干挂的固定方一式。根据金属与石材幕墙工程技术规范（JGJl33-2001）的要求：用于石材幕墙的石材厚度不应小于25mm，石块面积不宜大于1.5㎡，挂件一般采用不锈钢挂件。角钢连接件、不锈钢挂件、螺栓、焊条、结构胶均应有材质证明、出厂合格证及检验报告。

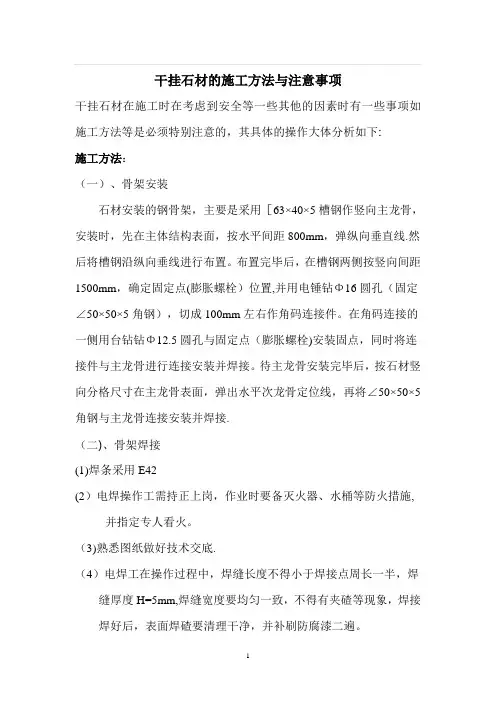

干挂的主次框架（即立柱与横梁）的结构稳定性应符合设计要求。考虑到工程施工的方便，立柱的布置应同石材的竖向缝的布置相配合；横梁的布置应同石材的横向缝的布置相配合。立柱与结构的连接：在墙体结构上每隔2米设预埋铁，立柱与预埋铁通过短接（10号槽钢）焊接，立柱施工时考虑到温度应力的影响，每6米断开，中间设15mm 的缝隙。注意断开处要错开横梁的连接处。横梁与立柱的连接亦应考虑到温度应力的影响，连接通过角码、螺栓与立柱连接。立柱与横梁与结构面根据龙骨的大小、施工的方便一般均保留30一50mm的间距，这样即有利于立柱横梁的安装，又有利消除施工（结构面、立柱与横梁）误差，工程采用的立柱槽钢、横梁角钢大小应符合设计要求。

根据抗震要求，与主体焊接的连接件采用Q235低碳钢，其化学成分、机械性能包括屈服点应符合“GB700一88”国家标准规定，其余所有挂件均采用不锈钢板（不锈钢材质为0Cr18Ni9）加工制成，并按“GB4237一92”标准检测不锈钢化学成分和强度极限、延伸率等物理性能，挂件要有承载抗剪及挠度试验。焊条采用E4303碳钢焊条，焊条应符合“GB5117一85”国家标准。

3.2美观性

1.分格及装饰线条（颜色）的应用

要深刻地领会原建筑设计的意图，包括石材的颜色、线条、形式、业主的要求以及结构上必须要的东西比如造型、雨蓬等，要与整个大楼的风格一同考虑，分格布置还要考虑施工的方便。

2.石材的质量及加工的质量对美观的影响

首先应对石材厂家进行认真的考查，确定石材厂家和石材品种。加工时对品种和厚度及性能都有要求，并且向石材加工厂商提供了完整的下料设计图。要想尺寸及开槽部位准确，加工生产要尽量工厂化，因为施工现场工具、场地、人员技术专长均对现场加工造成影响，所以要尽量减少现场加工的工作量。这就要求二次设计要完善、详细。对于转角、柱造型、封口均要出大样图，表明其相互间的关系，这样石材的下料图表才能准确清晰。

石板应尽可能采用同一矿脉的石材进行加工，安装前要挑选并编号以保证石材纹理及方向正确，要求过渡自然、无色差。同时对石材的质量要求如下：

a.一般石材分磨光和烧毛两种，磨光板纹理要清晰，表面光亮，烧毛板要均匀，板面无裂纹，无缺棱掉角，切割宜采用砂锯切割。

b.石板材应符合《中华人民共和国建材行业标准》中的《天然花岗石建筑板材》（JC205-92）标准中的优等品的要求。

c.放射性符合《天然石材产品放射防护分类控制标准》（JC518-93）标准中的A级。

d.加工过程要求包括磨边、倒角、开槽、防水防污、抛光等工艺。

e.要求石材供货单位应详细编制保证石材质量的加工、运输等技术组织措施。

3.石材的选用应符合以下国家标准的规定：

《天然花岗石荒料》JC204《天然花岗石建筑板材》JC205《天然饰面石材试验方法、干燥、水饱和、冻融循环后压缩强度试验方法》GB9966.1《天然饰面石材试验方法、弯曲强度试验方法、体积、密度、真密度、真气孔率、吸水率的试验方法））GB9966.3《天然饰面石材试验方法、耐磨性试验方法》6139966.5《天然饰面石材试验方法、耐酸性试验方法》GB9966.6为了色彩匀称，一个工程要使用同一矿脉石材，在加工时要按照安装位置图，一个部位要选用同一荒料，相同的结晶方向，以确保安装后的色差。表面要抛光处理，光泽度不应低于75光泽单位。为准确石材安装后下雨淋不造成色斑，要求成品的石材在安装前要经过防水防污表面处理。
