碳化硼原料(石墨)
碳化硼的生产工艺
碳化硼的生产工艺碳化硼是一种重要的无机材料，具有高硬度、高熔点、高热导率、良好的化学稳定性等优良特性，在陶瓷、电子、冶金等领域得到广泛应用。
以下将详细介绍碳化硼的生产工艺。
碳化硼的生产工艺主要有四种方法：热解法、化学气相沉积法、溶胶-凝胶法和高温合成法。
1. 热解法：热解法是最早采用的碳化硼生产方法。
该方法是将碳和硼混合后，在高温下进行热解反应。
首先，将所需的碳化硼原料粉末与适量的煤焦粉混合均匀，再放入高温炉中加热。
随着温度的升高，反应开始产生，生成碳化硼。
最后，通过冷却和粉碎等处理，得到所需的碳化硼粉末。
2. 化学气相沉积法：化学气相沉积法是一种在气体中加热化学反应来制备碳化硼的方法。
该方法使用反应物来在高温条件下进行表面化学反应，并在表面沉积出碳化硼薄膜。
首先，将硼源和碳源的混合物通过气体输送进入高温反应器，加热至适宜的温度。
在高温下，反应物分解产生碳化硼的气体，然后在基底表面沉积形成碳化硼薄膜。
3. 溶胶-凝胶法：溶胶-凝胶法是一种将溶胶液转化为凝胶后再进行干燥和热处理得到碳化硼的方法。
首先，将硼酸盐和有机物混合在溶液中，形成可溶性的胶体混悬液。
随后，在适当的温度和湿度条件下，溶胶慢慢凝胶形成凝胶体。
最后，将凝胶体在高温下进行热处理，使其发生热分解反应生成碳化硼。
4. 高温合成法：高温合成法是一种在高温和高压条件下制备碳化硼的方法。
该方法利用高温下碳和硼的反应性增加，进行碳化硼的合成。
首先，将碳和硼的原料混合均匀，放入高温高压反应器中。
然后在高温高压条件下进行反应，而后冷却、卸压和粉碎等处理，最终得到所需的碳化硼产品。
总的来说，碳化硼的生产工艺有热解法、化学气相沉积法、溶胶-凝胶法和高温合成法等几种方法。
这些方法各有特点，可应用于不同的生产需求。
随着科技的不断发展，人们对碳化硼生产工艺的研究还在不断深入，相信未来会有更多创新的方法应用于碳化硼的制备。

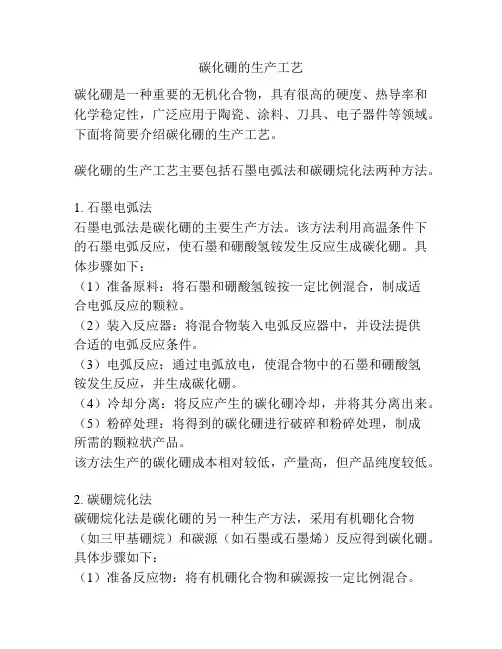

碳化硼的生产工艺
碳化硼的生产工艺碳化硼是一种重要的无机化合物，具有很高的硬度、热导率和化学稳定性，广泛应用于陶瓷、涂料、刀具、电子器件等领域。
下面将简要介绍碳化硼的生产工艺。
碳化硼的生产工艺主要包括石墨电弧法和碳硼烷化法两种方法。
1. 石墨电弧法石墨电弧法是碳化硼的主要生产方法。
该方法利用高温条件下的石墨电弧反应，使石墨和硼酸氢铵发生反应生成碳化硼。
具体步骤如下：（1）准备原料：将石墨和硼酸氢铵按一定比例混合，制成适合电弧反应的颗粒。
（2）装入反应器：将混合物装入电弧反应器中，并设法提供合适的电弧反应条件。
（3）电弧反应：通过电弧放电，使混合物中的石墨和硼酸氢铵发生反应，并生成碳化硼。
（4）冷却分离：将反应产生的碳化硼冷却，并将其分离出来。
（5）粉碎处理：将得到的碳化硼进行破碎和粉碎处理，制成所需的颗粒状产品。
该方法生产的碳化硼成本相对较低，产量高，但产品纯度较低。
2. 碳硼烷化法碳硼烷化法是碳化硼的另一种生产方法，采用有机硼化合物（如三甲基硼烷）和碳源（如石墨或石墨烯）反应得到碳化硼。
具体步骤如下：（1）准备反应物：将有机硼化合物和碳源按一定比例混合。
（2）反应装置：将混合物装入反应装置中。
（3）反应条件：控制反应温度和反应时间，使有机硼化合物和碳源发生反应生成碳化硼。
（4）冷却分离：将反应产生的碳化硼冷却，并将其分离出来。
（5）粉碎处理：将得到的碳化硼进行破碎和粉碎处理，制成所需的颗粒状产品。
碳硼烷化法制备的碳化硼纯度较高，但设备成本较高，生产成本较高。
总结而言，碳化硼的生产工艺包括石墨电弧法和碳硼烷化法两种方法。
石墨电弧法生产成本相对较低，产量高，但产品纯度较低；碳硼烷化法制备的碳化硼纯度较高，但设备成本较高，生产成本较高。
根据具体需要选择合适的生产方法。

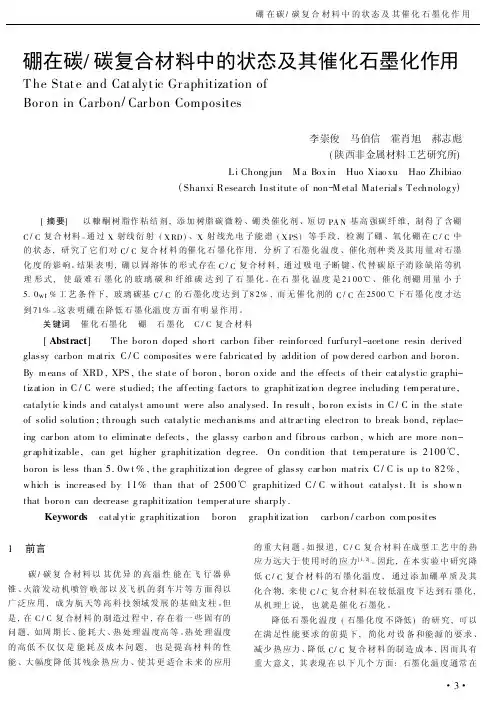

硼在碳碳复合材料中的状态及其催化石墨化作用
硼在碳/碳复合材料中的状态及其催化石墨化作用T he Stat e and Cat alyt ic Graphitization ofBoron in Carbon/Carbon Composites李崇俊 马伯信 霍肖旭 郝志彪(陕西非金属材料工艺研究所)Li Chong jun M a Box in Huo Xiao xu Hao Zhibiao(Shanxi Research Institute of non-M etal Materials Technolog y)[摘要] 以糠酮树脂作粘结剂,添加树脂碳微粉、硼类催化剂、短切PA N基高强碳纤维,制得了含硼C/C复合材料。
通过X射线衍射(X RD)、X射线光电子能谱(X PS)等手段,检测了硼、氧化硼在C/C中的状态,研究了它们对C/C复合材料的催化石墨化作用,分析了石墨化温度、催化剂种类及其用量对石墨化度的影响。
结果表明,硼以固溶体的形式存在C/C复合材料,通过吸电子断键、代替碳原子消除缺陷等机理形式,使最难石墨化的玻璃碳和纤维碳达到了石墨化。
在石墨化温度是2100℃、催化剂硼用量小于5.0wt%工艺条件下,玻璃碳基C/C的石墨化度达到了82%,而无催化剂的C/C在2500℃下石墨化度才达到71%。
这表明硼在降低石墨化温度方面有明显作用。
关键词 催化石墨化 硼 石墨化 C/C复合材料[Abstract] The boro n doped sho rt carbon fiber reinfor ced furfuryl-acetone resin derived glassy carbon m atrix C/C composites w ere fabricated by addition of pow dered carbon and boro n. By m eans of XRD,XPS,the state o f boron,bor on o xide and the effects of their catalystic graphi-tization in C/C were studied;the affecting factors to graphitizatio n deg ree including tem perature, catalytic kinds and catalyst amo unt were also analysed.In result,bo ron ex ists in C/C in the state of solid solution;through such catalytic mechanisms and attr acting electron to break bond,replac-ing car bon atom to eliminate defects,the glassy carbo n and fibro us carbon,w hich are more non-gr aphitizable,can get hig her g raphitization deg ree.On condition that tem perature is2100℃, boron is less than5.0w t%,the g raphitization degree of glassy car bon matrix C/C is up to82%, w hich is increased by11%than that of2500℃graphitized C/C w ithout catalyst.It is sho w n that boro n can decrease g raphitization temper ature sharply. Keywords catalytic g raphitization boron graphitization carbon/carbon com posites1 前言 碳/碳复合材料以其优异的高温性能在飞行器鼻锥、火箭发动机喷管喉部以及飞机的刹车片等方面得以广泛应用,成为航天等高科技领域发展的基础支柱。
碳化硼烧结生产工艺流程和配方方法
一、概述碳化硼是一种重要的工程陶瓷材料，具有高硬度、高熔点、耐高温、导热性能好等优良特性，广泛应用于军工、航空航天、机械加工等领域。
而碳化硼烧结体的生产工艺流程和配方方法对于材料的性能和品质有着至关重要的影响。
本文将以碳化硼烧结生产工艺流程和配方方法为主题，探讨其关键技术和发展趋势。
二、碳化硼的烧结生产工艺流程1. 原料准备碳化硼的原料主要包括碳和硼粉，其中碳源和硼源的选用和质量对于烧结体的性能具有重要影响。
常用的碳源有石墨粉、焦炭粉等，硼源则选择纯度高的硼粉。
原料的准备工作包括筛选、称量、混合均匀等，确保原料的成分和粒度分布符合要求。
2. 配方设计碳化硼的配方设计是影响烧结体性能的重要环节，主要考虑到碳含量、加工助剂和其他添加物的配比。
合理的配方设计可以提高烧结体的致密性和机械性能，降低烧结温度和烧结时间，提高生产效率和材料品质。
3. 烧结工艺碳化硼的烧结工艺包括热压烧结、反应烧结、等离子烧结等多种方法。
在热压烧结中，原料经过混合后放入石墨模具中，在高温和高压的条件下进行烧结。
热压烧结可以获得高密度的烧结体，但成本较高；而反应烧结则是利用碳源和硼源的化学反应，经过一定的温度和压力条件下实现烧结，成本相对较低。
等离子烧结是一种新兴的烧结方法，通过等离子束对原料进行加热和烧结，可提高烧结体的致密性和均匀性。
4. 烧结参数控制在烧结过程中，烧结温度、保温时间、压力等参数的控制对于烧结体的性能具有重要影响。
合理的烧结参数控制可以提高烧结体的致密性和硬度，降低成本，优化生产过程。
5. 热处理热处理是烧结体生产过程中的最后一道工艺，通过高温处理来改善材料的性能和结构。
常见的热处理工艺包括热处理退火、热处理强化等，可以提高烧结体的特定性能和稳定性。
三、碳化硼烧结体的配方方法1. 碳化硼烧结体的配方设计需要考虑到碳源和硼源的选择、配比和添加剂的掺入。
通常情况下，碳源和硼源的比例在3:1至4:1之间，加工助剂的添加量在1-3。
碳化硼材料的制备技术
碳化硼材料的制备技术碳化硼的硬度仅次于金刚石和立方氮化硼，尤其是近于恒定的高温硬度（＞30GPa）是其它任何材料都无可比拟的，故成为超硬材料家族中的重要成员。
碳化硼为菱面体，目前被广泛接受的碳化硼模型是：B<sub>11</sub>C组成的二十面体和C-B-C链构成的菱面体结构<sup>[1～2]</sup>。
正是由于这种特殊的结合方式，碳化硼具有许多优良性能（见表1），被广泛应用于耐火材料、工程陶瓷、核工业、航天航空等领域。
本文综述了碳化硼粉末及碳化硼陶瓷的制备技术在国内外的研究现状及进展情况，并展望了其发展。
2碳化硼粉末的合成2.1 碳管炉、电弧炉碳热还原法这是合成B<sub>4</sub>C粉末的最古老的方法，早在化学计量的B<sub>4</sub>C被确定（1934年）后不久，电炉生产工业用B<sub>4</sub>C的研究就获得了成功，B<sub>4</sub>C作为磨料开始在工业上得到应用。
将硼单质或含硼的化合物与碳粉或含碳的化合物均匀混合后放在高温设备，例如电管炉或电弧炉中，通以保护气体Ar或N<sub>2</sub>气在一定温度下合成B<sub>4</sub>C粉末，其基本的化学方程式为：2B<sub>2</sub>O<sub>3</sub>（4H<sub>3</sub>BO<sub>3</sub>）+7C=B<sub>4</sub>C+6CO（g）(+3H<sub>2</sub>O（g）) 由于硼酸和硼酐分别在低温和高温下有较大的挥发性，所以通常加入过量的硼酸和硼酐，才能获得高纯和稳定的B<sub>4</sub>C粉。
碳化硼生产工艺流程和配方
碳化硼生产工艺流程和配方碳化硼的生产工艺流程通常包括原料制备、混合、成型、烧结等步骤。
下面将逐步介绍碳化硼的生产工艺流程：1. 原料制备碳化硼的原料主要包括硼酸、碳与硅酸盐等。
首先对硼酸和碳含量较低的硅酸盐进行粉碎和混合，以保证原料的均匀性。
然后经过预处理，将原料中的杂质和水分进行去除，可以采用烧结、干燥等方法。
最后将处理后的原料进行研磨，以保证原料的细度和均匀性。
2. 混合将原料经过预处理后的硼酸、碳和硅酸盐等按一定的配方比例进行混合，以保证后续工艺的稳定性和产品性能。
混合过程中需要严格控制原料的配比和混合时间，避免原料出现偏差造成产品质量的下降。
3. 成型将混合后的原料进行成型处理，通常采用压制成型或注射成型的方式。
在成型过程中需要严格控制成型压力、成型温度和成型时间，以保证产品的密度和形状的一致性。
4. 烧结成型后的碳化硼坯体需要进行烧结处理，通常采用高温热处理的方式。
在烧结过程中需要严格控制烧结温度和烧结时间，以保证产品的致密性和硬度。
烧结后的产品需要经过表面处理，如清洗、抛光等，以满足产品的表面光洁度和平整度的要求。
以上是碳化硼的生产工艺流程的基本步骤，下面将介绍一种常用的碳化硼生产配方：1. 硼酸硼酸是碳化硼的主要原料之一，其含量对产品性能具有重要影响。
在配方中，硼酸的含量通常在30%~40%之间，过高或过低的含量都会影响产品的质量和性能。
2. 碳原料碳是碳化硼的另一主要原料，其含量在配方中通常占20%~30%。
碳的品质和含量对产品的致密性和硬度具有重要影响，因此需要严格控制碳的品质和含量。
3. 硅酸盐硅酸盐是碳化硼的辅助原料，其含量在配方中通常占10%~20%。
硅酸盐的品质和含量对产品的致密性和化学稳定性具有重要影响，因此需要严格控制硅酸盐的品质和含量。
4. 综合助剂在碳化硼的生产过程中还需要添加一些综合助剂，如结合剂、增塑剂、抗变形剂等。
这些助剂可以改善原料的致密性和成型性能，提高产品的硬度和耐磨性。
b4c碳化硼的结构
b4c碳化硼的结构B4C碳化硼的结构碳化硼（B4C）是一种重要的陶瓷材料，具有优异的物理和化学性能。
它由硼和碳两种元素组成，形成了独特的结构。
下面将介绍B4C碳化硼的结构特点以及相关的性质和应用。
1. 结构特点B4C碳化硼的结构是由硼原子和碳原子交替排列而成的。
其晶体结构属于六方晶系，具有类似石墨的层状结构。
每个层中，硼原子和碳原子呈等距离排列，形成了硼碳链。
相邻层之间通过共面的碳原子形成键连接。
这种层状结构使得B4C具有较高的硬度和热导率。
2. 物理性质B4C碳化硼具有极高的硬度，接近于金刚石。
这使得它在磨削和切割工具中得到广泛应用。
此外，B4C还具有较低的密度和良好的热导率，使得它成为高性能散热材料的理想选择。
另外，B4C还具有较高的熔点和热稳定性，能够在高温环境下保持稳定的性能。
3. 化学性质B4C碳化硼具有较高的化学稳定性，能够在大多数非氧化性环境下长时间稳定存在。
它对酸、碱和大部分溶剂都具有很好的抗腐蚀性。
然而，在氧化性环境下，B4C会发生氧化反应，形成BO2和CO2等产物。
因此，在高温和氧化性环境中使用B4C时需要注意其氧化性。
4. 应用领域B4C碳化硼由于其优异的性能在多个领域得到广泛应用。
首先，由于其高硬度和磨削性能，B4C被广泛用于制作磨料和磨具，如砂轮和切削刀具等。
其次，B4C的高热导率使其成为散热材料的理想选择，广泛应用于电子器件、太阳能电池和高功率激光器等领域。
此外，B4C还可以用于核工业中的辐射防护材料和中子吸收材料等。
总结：B4C碳化硼的结构特点决定了其优异的物理和化学性能。
其层状结构使其具有高硬度、良好的热导率和化学稳定性。
这些特点使得B4C在磨削工具、散热材料和辐射防护材料等领域具有广泛的应用前景。
随着科学技术的不断发展，B4C碳化硼在更多领域的应用将会得到拓展，并为人类带来更多的福利。
碳化硼的结构
碳化硼的结构
碳化硼是一种由碳和硼元素组成的化合物，其化学式为B4C。
它是一种非常硬的材料，具有高熔点和高硬度，因此被广泛应用于制造陶瓷、磨料和防弹材料等领域。
碳化硼的结构是由硼原子和碳原子交替排列而成的，形成了一种类似于石墨的层状结构。
在碳化硼的结构中，硼原子和碳原子交替排列形成了一系列六元环和五元环。
这种结构类似于石墨的层状结构，但是硼原子和碳原子的比例不同，因此碳化硼的结构比石墨更加复杂。
在碳化硼的结构中，硼原子和碳原子之间的键结合方式也不同于石墨，硼原子和碳原子之间的键是共价键，而不是石墨中的杂化键。
碳化硼的结构中还存在着一些空隙，这些空隙可以被其他原子或分子占据。
这些空隙的存在使得碳化硼具有一些特殊的性质，例如高温稳定性和高硬度。
此外，碳化硼的结构中还存在着一些缺陷，这些缺陷可以影响其性质和应用。
因此，研究碳化硼的结构和缺陷对于理解其性质和应用具有重要意义。
碳化硼的结构是由硼原子和碳原子交替排列而成的，形成了一种类似于石墨的层状结构。
这种结构具有一些特殊的性质，例如高温稳定性和高硬度，因此被广泛应用于制造陶瓷、磨料和防弹材料等领域。
研究碳化硼的结构和缺陷对于理解其性质和应用具有重要意义。
碳化硼的制备方法
碳化硼的制备方法碳化硼（B4C）具有比重小、研磨效率高、强度高、耐高温、良好的中子吸收能力，并且化学稳定性好等特点，广泛用于硬质材料的磨削、轻质防弹装甲、核反应堆的屏蔽材料、高级耐火材料和火箭的固体燃料等各个领域，所以如何提高B4C的品质是材料工作者比较关心的热点问题之一。
1 碳热还原法碳热还原法是最早被用于制备碳化硼粉末的方法，得到碳化硼，并遵循以下原理：2B2O3（c）+7C（c）=B4C（c）+6CO（g）（1）4H3BO3（c）+7C（c）=B4C（c）+6CO（g）+6H2O（g）（2）于国强等人采用此方法制备了碳化硼粉末，讨论了硼碳比、粉碎过程和煅烧合成等工艺参数对合成粉末性能的影响。
当煅烧合成温度为1 800 ℃、保温40 min，在硼碳比為0.86的条件下制备出的碳化硼纯度最高，其总碳含量为20.7%，折算成B4C含量为101.2%，生成了少量的高硼相。
Chen X等还通过管式炉碳热还原法，用粉气流粉碎粉末制备出的碳化硼的平均粒径为20.4 μm。
碳热还原法尽管大多用于工业，但还有很多缺点，如制备过程更加复杂。
2 自蔓延高温合成法（SHS）自蔓延高温合成法是20世纪60年代发展起来的一种制备新型的无机难熔材料的工艺。
其反应过程如下。
具体步骤：按一定比例，将镁粉（或者铝粉）、碳粉和氧化硼粉末均匀混合后，压制成坯体，在氩气氛围中点燃，然后酸洗得到碳化硼粉末，发生反应如式（3）所示。
6Mg+2B2O3+C=B4C+6MgO （3）张廷安等人对B2O3-Mg-C反应体系进行绝热温度计算，确定该体系具有可行性，温度可降到650 ℃左右，极大地降低能耗。
并且制备出了B4C晶粒细小的完整单晶，同时也含有不完整的单晶。
Berchmans等以Ca为还原性金属、用Na2B4O7为硼源、石油焦作为碳源，利用该方法在较低温度下得到B4C粉末。
自蔓延高温合成法的优势在于：在难熔材料合成方面具有合成时间短、能耗低；用此方法合成出的B4C粉纯度较高而且原始粉末粒度较细（0.1～4 μm）；但缺点是：在反应物中残留的MgO极难彻底去除，必须用附加工艺洗去，这是工艺中应该进一步研究的问题。
核级碳化硼粉技术条件
核级碳化硼粉技术条件
核级碳化硼粉是一种重要的核材料，具有很高的热稳定性和辐射抗性。
它被广泛应用于核反应堆中的燃料元件和控制棒等部件中，因此其质
量和性能对于核电站的安全运行至关重要。
在制备核级碳化硼粉时，需要考虑以下几个技术条件：
1. 原料选择：碳化硼粉的制备需要使用高纯度的硼和石墨作为原料。
这些原料必须经过严格的筛选和检测，以确保其纯度符合要求。
2. 反应温度：碳化硼粉的制备需要在高温下进行反应。
一般来说，反
应温度在2000℃左右可以得到较好的效果。
但是，在实际生产过程中，由于不同厂家所使用的设备和工艺不同，反应温度也会有所差异。
3. 反应时间：碳化硼粉的制备需要一定时间才能完成反应。
一般来说，反应时间在数小时至数十小时之间。
但是，在实际生产过程中，由于
设备和工艺条件不同，反应时间也会有所差异。
4. 反应气氛：碳化硼粉的制备需要在惰性气氛下进行反应。
一般来说，使用氩气作为反应气氛可以得到较好的效果。
5. 粒度控制：碳化硼粉的粒度对于其性能和应用有很大影响。
因此，在生产过程中需要对其粒度进行严格控制。
一般来说，核级碳化硼粉的平均粒径应该在1-10微米之间。
总之，核级碳化硼粉的制备需要严格遵循上述技术条件，以确保其质量和性能符合要求。
同时，在实际生产过程中还需要加强质量控制和安全管理，以确保产品的安全可靠性。
微波烧结法制备碳化硼-石墨化炭黑复合粉体
１ 试验
１．１ 粉体制备 试验 主 要 的 原 料 有：炭 黑 Ｎ９９０，ｄ５０ ＝２８０ｎｍ，
ｗ（Ｃ）≥９９．９９％；三氧化二硼，ｗ（Ｂ２Ｏ３）≥９８％，粒度 ≤０．０４５ｍｍ；无水乙醇，分析纯。
将三氧化二硼和炭黑按质量比 ５５∶４５配料，加入 适量无水乙醇，按料球质量比 １∶３在刚玉球磨罐中以 ４５０ｒ·ｍｉｎ－１的转速研磨混合 ３０ｍｉｎ，然后将混合料 在 １１０℃烘箱中干燥 ４ｈ，再过 ２００目 （０．０７４ｍｍ） 筛，得到三氧化二硼－炭黑预混粉。
李忠轲：男，１９９４年生，本科。
Ｅｍａｉｌ：ｌｉｚｋｃｈｎ＠１２６．ｃｏｍ
通信作者：魏军从，女，１９７０年生，博士，教授。
Ｅｍａｉｌ：ｔｕｊｕｎｂｏ＠１２６．ｃｏｍ
收稿日期：２０１９－０６－０５
编辑：王燕妮
ｈｔｔｐ：／／ｗｗｗ．ｎｈｃｌ．ｃｏｍ．ｃｎ ２０２０／１ 耐火材料 ／ＲＥＦＲＡＣＴＯＲＩＥＳ ３７
中图分类号：ＴＱ１７５ 文献标识码：Ａ 文章编号：１００１－１９３５（２０２０）０１－００３７－０４ ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－１９３５．２０２０．０１．００９
含碳耐火材料因具有良好的抗渣侵蚀性和抗热 震性在钢铁工业中被广泛应用，如出铁沟用 Ａｌ２Ｏ３－ ＳｉＣ－Ｃ质 浇 注 料［１－４］，混 铁 车 渣 线 用 Ａｌ２Ｏ３－ＳｉＣ－Ｃ 砖［５－６］，顶 底 复 吹 转 炉 用 ＭｇＯ－Ｃ 砖［７－８］，连 铸 用 Ａｌ２Ｏ３－Ｃ质长水口、浸入式水口、整体塞棒、铝碳（锆） 质滑板等［９－１１］。但是含碳耐火材料抗氧化性差［１２］。
的强度呈先减小后增大的变化趋势，保温 １和 １．２ｈ 后的最小，保温 １．５ｈ后的最大，这其中的原因，可能 和保温时间延长，炭黑被不断消耗及剩余炭黑石墨化 提高程度有关。
硼在碳碳复合材料中的状态及其催化石墨化作用
硼在碳/碳复合材料中的状态及其催化石墨化作用T he Stat e and Cat alyt ic Graphitization ofBoron in Carbon/Carbon Composites李崇俊 马伯信 霍肖旭 郝志彪(陕西非金属材料工艺研究所)Li Chong jun M a Box in Huo Xiao xu Hao Zhibiao(Shanxi Research Institute of non-M etal Materials Technolog y)[摘要] 以糠酮树脂作粘结剂,添加树脂碳微粉、硼类催化剂、短切PA N基高强碳纤维,制得了含硼C/C复合材料。
通过X射线衍射(X RD)、X射线光电子能谱(X PS)等手段,检测了硼、氧化硼在C/C中的状态,研究了它们对C/C复合材料的催化石墨化作用,分析了石墨化温度、催化剂种类及其用量对石墨化度的影响。
结果表明,硼以固溶体的形式存在C/C复合材料,通过吸电子断键、代替碳原子消除缺陷等机理形式,使最难石墨化的玻璃碳和纤维碳达到了石墨化。
在石墨化温度是2100℃、催化剂硼用量小于5.0wt%工艺条件下,玻璃碳基C/C的石墨化度达到了82%,而无催化剂的C/C在2500℃下石墨化度才达到71%。
这表明硼在降低石墨化温度方面有明显作用。
关键词 催化石墨化 硼 石墨化 C/C复合材料[Abstract] The boro n doped sho rt carbon fiber reinfor ced furfuryl-acetone resin derived glassy carbon m atrix C/C composites w ere fabricated by addition of pow dered carbon and boro n. By m eans of XRD,XPS,the state o f boron,bor on o xide and the effects of their catalystic graphi-tization in C/C were studied;the affecting factors to graphitizatio n deg ree including tem perature, catalytic kinds and catalyst amo unt were also analysed.In result,bo ron ex ists in C/C in the state of solid solution;through such catalytic mechanisms and attr acting electron to break bond,replac-ing car bon atom to eliminate defects,the glassy carbo n and fibro us carbon,w hich are more non-gr aphitizable,can get hig her g raphitization deg ree.On condition that tem perature is2100℃, boron is less than5.0w t%,the g raphitization degree of glassy car bon matrix C/C is up to82%, w hich is increased by11%than that of2500℃graphitized C/C w ithout catalyst.It is sho w n that boro n can decrease g raphitization temper ature sharply. Keywords catalytic g raphitization boron graphitization carbon/carbon com posites1 前言 碳/碳复合材料以其优异的高温性能在飞行器鼻锥、火箭发动机喷管喉部以及飞机的刹车片等方面得以广泛应用,成为航天等高科技领域发展的基础支柱。
碳化硼陶瓷的制备
碳化硼陶瓷的制备1 碳化硼陶瓷的制备方法1.1 碳化硼粉末的合成根据合成碳化硼粉末所采用的反应原理、原料及设备的不同，碳化硼粉末的工业制取方法主要有高温自蔓延合成法（SHS）和碳管炉、电弧炉碳热还原法，近年来还出现了激光化学气相反应法、溶胶－凝胶碳热还原法等。
1.1.1 碳管炉、电弧炉碳热还原法这是合成碳化硼粉末最常用的方法，早在化学计量的B4C被确定（1934年）后不久，电炉生产工业碳化硼的研究即取得成功，碳化硼作为磨料开始在工业上得到应用。
将硼单质或含硼的化合物与碳粉或含碳的化合物均匀混合后放入高温设备，例如碳管炉或电弧炉中，通以保护气体或N2在一定温度下合成碳化硼粉末，基本的化学方程式为：2B2O3(4H3BO3)+7C=B4C+6CO2(g)+6H2O(g)这种方法的优点是：设备结构简单、占地面积小、建成速度快、工艺操作成熟、稳定。
但该法也有较大的缺陷，包括能耗大、生产能力较低、高温下对炉体的损坏严重，尤其是合成的原始粉末平均粒径大（20～40μｍ），作为烧结碳化硼的原料还需要大量的破碎处理工序，大大增加了生产成本。
1.1.2 自蔓延高温合成法自蔓延高温合成法（SHS）是利用化合物合成时的反应热，使反应进行下去的一种工艺方法。
由前苏联物理化学研究所的MerzhahovG，BorovlnskayaLp发明，并成功制备了多种高纯度的陶瓷粉末，例如B4C、BN等。
由于此法制备碳化硼时多以镁作为助熔剂，故又称镁热法。
与其他方法相比，具有反应温。
度较低（1273～1473K）、节约能源、反应迅速及容易控制等优点，所以合成的碳化硼粉的纯度较高且原始粉末粒度较细（0.1～4μｍ），一般不需要破碎处理，是目前合成碳化硼粉的较佳方法，缺点是反应物中残留的MgO必须通过附加的工艺洗去，且极难彻底除去。
1.1.3 激光诱导化学气相沉积法激光诱导化学气相沉积法（LICVD）是利用反应气体分子对特定波长激光束的吸收而产生热分解或化学反应，经成核生长形成超细粉末。
碳化硼生产工艺流程和配方
碳化硼生产工艺流程和配方
1、直接合成法：利用原料经预处理可改变其粒度与种类，使原料达到纳米级。
处理过的单质硼、碳可以在以下条件下反应：1）真空脉冲电流，可获得粒度400nm的粉料；2）还原性气氛条件下在低温（800~900℃）可获得粒度100nm的粉料；3）惰性气氛条件下在1950℃下可获得粒度150~500nm的粉料。
在原料选择上，硼原料通常选择无定型硼粉，碳原料选择石墨或者高纯碳粉。
产物的纯度高，但因过程中原料扩散缓慢、原料昂贵而不被广泛应用于工业生产。
2、碳热还原法：碳热还原法应用广泛，是碳化硼实际生产中的主流方法。
该方法是在惰性气氛条件下（Ar）用石油焦、碳粉还原硼酸、氧化硼的工艺方式。
主要反应条件有以下两种：
（1）电弧炉碳热还原法。
该方法利用三相交流电在炉中产生的高温弧光来达到反应条件，工业中的电弧炉多为5000和30000kVA，最高可以达到2500℃。
该方法在高温下有大量的CO产生，同时温度过高会降低原料的利用率。
（2）碳管炉碳热还原法。
该方法较于电弧炉的优点是不存在区
域温度不均的而造成的过程进行不彻底，且成本较高。
碳化硼 成本高的原因
碳化硼成本高的原因
1. 原材料成本高：制取碳化硼的原料主要是硼酸和石墨，而硼酸是一种稀缺的资源，采集和加工成本较高。
此外，石墨也是一种贵重材料，其价格波动较大，增加了碳化硼的制备成本。
2. 精细加工困难：碳化硼具有极高的硬度和脆性，加工过程需要采用高精度的设备和先进的加工技术，这增加了生产工艺复杂性和相关设备的投资成本。
3. 能源消耗高：生产碳化硼需要高温条件下进行反应，能源消耗相对较高。
同样，由于碳化硼的高硬度，在加工过程中也需要采用高温、高压的条件，增加了能源消耗和生产成本。
4. 技术方面的限制：碳化硼是一种特殊的材料，其制备过程和加工方法都相对复杂和困难，需要高水平的技术支持和专业设备，这也限制了制备和加工的效率，导致成本增加。
5. 市场需求相对较小：碳化硼作为一种高性能材料，其市场需求相对较小，产量不大，市场竞争激烈，这也影响了产品的定价和成本。
综上所述，碳化硼的高成本主要是由于原材料的高价格，制备和加工技术的复杂性，生产能耗的高和市场需求相对不足等因素共同导致的。
碳化硼煅烧工艺流程
碳化硼煅烧工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!碳化硼的精细煅烧工艺流程解析碳化硼，一种高强度、高硬度的无机非金属材料，广泛应用于国防工业、航空航天、电子技术等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳化硼原料(石墨）
石墨种类有很多，主要分天然的和人造的，天然的就是在地下经过变动造成的环境将含碳的物质石墨化，主要有：鳞片石墨，蠕状石墨，不定型石墨等。
人造石墨：是人为的将含碳物质进行石墨化而成的产品。
石墨质软，黑灰色；有油腻感，石墨的工艺特性主要决定于它的结晶形态。
结晶形态不同的石墨矿物，具有不同的工业价值和用途。
工业上，根据结晶形态不同，将天然石墨分为三类。
1．致密结晶状石墨
致密结晶状石墨又叫块状石墨。
此类石墨结晶明显晶体肉眼可见。
颗粒直径大于0．1毫米。
晶体排列杂乱无章，呈致密块状构造。
这种：石墨的特点是品位很高，一般含碳量为60～65％，有时达80～98％，但其可塑性和滑腻性不如鳞片石墨好。
2．鳞片石墨
石墨晶体呈鳞片状；这是在高强度的压力下变质而成的，有大鳞片和细鳞片之分。
此类石墨矿石的特点是品位不高，一般在2～3％，或10～25％之间。
是自然界中可浮性最好的矿石之一，经过多磨多选可得高品位石墨精矿。
这类石墨的可浮性、润滑性、可塑性均比其他类型石墨优越；因此它的工业价值最大。
3．隐晶质石墨
隐品质石墨又称非晶质石墨或土状石墨，这种石墨的晶体直径一般小于1微米，是微晶石墨的集合体，只有在电子显微镜下才能见到晶形。
此类石墨的特点是表面呈土状，缺乏光泽，润滑性也差。
品位较高。
一般的60～80％。
少数高达90％以上。
矿石可选性较差。
石墨由于其特殊结构，而具有如下特殊性质：
1）耐高温型：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失很小，热膨胀系数也很小。
石墨强度随温度提高而加强，在2000℃时，石墨强度提高一倍。
2）导电、导热性：石墨的导电性比一般非金属矿高一百倍。
导热性超过钢、铁、铅等金属材料。
导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。
石墨能够导电是因为石墨中每个碳原子与其他碳原子只形成3个共价键,每个碳原子仍然保留1个自由电子来传输电荷.
3）润滑性：石墨的润滑性能取决于石墨鳞片的大小，鳞片越大，摩擦系数越小，润滑性能越好。
4）化学稳定性：石墨在常温下有良好的化学稳定性，能耐酸、耐碱和耐有机溶剂的腐蚀。
5）可塑性：石墨的韧性好，可年成很薄的薄片。
6）抗热震性：石墨在常温下使用时能经受住温度的剧烈变化而不致破坏，温度突变时，石墨的体积变化不大，不会产生裂纹。
另外要说明的石墨是碳的一种形态，它的层间距是可以被压缩的，石墨密封材料就是用石墨压制而成，它压缩了层间距，同时形态也发生改变，一般采用天然的可膨胀石墨加工制成。
钻石也是碳的一种形态，它与石墨之间的差别就是纯度，层间距和碳原子排列。
碳化硼的原料石墨一般选用人造石墨，其主要是考虑碳素材料的纯度。
