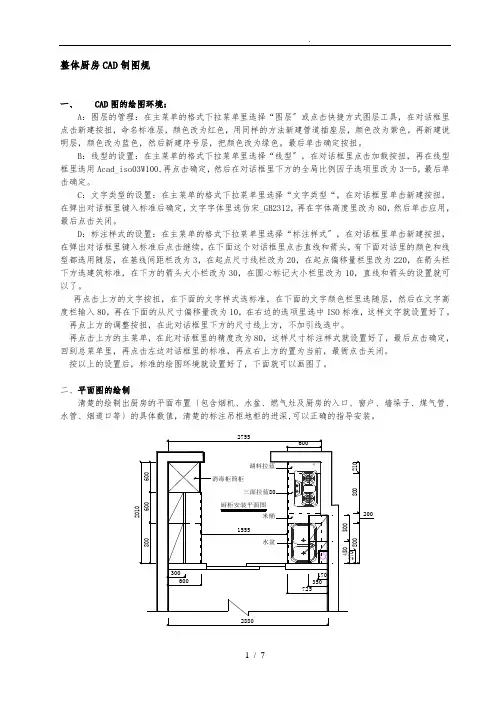

整体厨房CAD制图教程_厨柜绘图教程_家具图_厨柜
整体厨房CAD制图规一、CAD图的绘图环境：A：图层的管理：在主菜单的格式下拉菜单里选择“图层〞或点击快捷方式图层工具，在对话框里点击新建按扭，命名标准层，颜色改为红色，用同样的方法新建管道插座层，颜色改为紫色，再新建说明层，颜色改为蓝色，然后新建序号层，把颜色改为绿色。
最后单击确定按扭。
B：线型的设置：在主菜单的格式下拉菜单里选择“线型〞，在对话框里点击加载按扭，再在线型框里选用Acad_iso03W100,再点击确定，然后在对话框里下方的全局比例因子选项里改为3—5，最后单击确定。
C：文字类型的设置：在主菜单的格式下拉菜单里选择“文字类型“，在对话框里单击新建按扭，在弹出对话框里键入标准后确定，文字字体里选仿宋_GB2312，再在字体高度里改为80，然后单击应用，最后点击关闭。
D：标注样式的设置：在主菜单的格式下拉菜单里选择“标注样式〞，在对话框里单击新建按扭，在弹出对话框里键入标准后点击继续，在下面这个对话框里点击直线和箭头，有下面对话里的颜色和线型都选用随层，在基线间距栏改为3，在起点尺寸线栏改为20，在起点偏移量栏里改为220，在箭头栏下方选建筑标准，在下方的箭头大小栏改为30，在圆心标记大小栏里改为10，直线和箭头的设置就可以了。
再点击上方的文字按扭，在下面的文字样式选标准，在下面的文字颜色栏里选随层，然后在文字高度栏输入80，再在下面的从尺寸偏移量改为10，在右边的选项里选中ISO标准，这样文字就设置好了。
再点上方的调整按扭，在此对话框里下方的尺寸线上方，不加引线选中。
再点击上方的主菜单，在此对话框里的精度改为80，这样尺寸标注样式就设置好了，最后点击确定，回到总菜单里，再点击左边对话框里的标准，再点右上方的置为当前，最衙点击关闭。
按以上的设置后，标准的绘图环境就设置好了，下面就可以画图了。
三、立面图的绘制清楚的绘制出地柜的高度及台面的厚度，煤气管大概位置及墙垛子的尺寸，门板开启方向及拉手装配位置等。
