继电器HK4100F-DC5V-SHG

继电器HK4100F-DC5V-SHG

从下面往上看:
2 5是线圈
1 3是常开点
6 4是常闭点
型号:继电器HK4100F-DC5V-SHG
和上图标的引脚不一样,但是原理一样。

测试继电器好坏方法:将已经用三极管放大过的电流接2(5)引脚,将5(2)引脚接地,(以第一幅为准),如果听到一声清脆的响声说明是好的,如果没有反应则说明继电器是坏的。

(输入的电流信号的引脚,要将高低电平信号都得试一次,这个因三极管放大电流时工作方式不同而不同)
使用:使用时原理性的东西以第二幅图的内容为准。

大致原理为给一个电压信号,通过三极管放大电流后,接在继电器的线圈上,然后使得继电器原本导通(断开)的两个引脚断开(导通),根据这一特性把继电器设计成可控开关作用。

(资料素材和资料部分来自网络,供参考。

可复制、编制,期待你的好评与关注)。

4100信号继电器规格书

4100信号继电器规格书

4100信号继电器通信继电器●Small size and low cost ●DIP standard terminals ●Surge Strength 1500V FCC68●Sealed type available●Conform to RoHS,ELV directive■TL 4100C 5V 12341.Relay brand 继电器品牌 3.转换形式Z:Form C H:Form A4.Coil Nominal Voltage 线圈额定电压3,5,6,9,12,24,48VDC2.Relay model 继电器型号■COIL DATA 线圈参数(at 20℃)Nominal Voltage 额定电压(VDC)35691224480.36WCoil Resistance 线圈阻值(Ω±10%)256910022540016006400Rated Current 额定电流(mA)12071.4604030157.5Max Operate Voltage 最大吸合电压(VDC) 2.25 3.75 4.5 6.7591836Min Release Voltage 最小释放电压(VDC)0.30.50.60.9 1.2 2.4 4.8Coil Resistance 线圈阻值(Ω±10%)205680180320128051200.45W Rated Current 额定电流(mA)150********.518.79Max Operate Voltage 最大吸合电压(VDC) 2.25 3.75 4.5 6.7591836Min Release Voltage 最小释放电压(VDC)0.30.50.60.9 1.2 2.4 4.8Coil Resistance 线圈阻值(Ω±10%)4512518010572028800.2WRated Current 额定电流(mA)66.74033.322.216.78.3Max Operate Voltage 最大吸合电压(VDC) 2.25 3.75 4.5 6.75918Min Release Voltage 最小释放电压(VDC)0.30.50.60.91.22.4Max ApplicableVoltage 最大过载电压70℃时额定电压的130%,23℃时额定电压的170%■CONTACT DATA 触点参数Contact Form 触点形式1H/1Z Contact Material 触点材料Silver AlloyLoad 负载Resistive load(COS Ф=1)Contact Ratings 触点负载3A 120VAC/24VDC ,1A 250VAC(TÜV)Minimum load 最小负载1mA 5VDC Max Switching Voltage 最大转换电压240VAC/60VDC Max Switching Current 最大转换电流5A Max Switching Power 最大转换功率360VA/90W Contact Resistance 接触电阻100m ΩMaxat 6VDC 1ALife Expectancy 寿命Electrical 电气寿命:100,000Operations(at30Operations/minute)Mechanical 机械寿命:10,000,000Operations(at300Operations/minute)CHARACTERISTICS DATA性能参数■ENGINEERING DATA设计参数Timing 5Contact Switching Capacity 54Tim3e(ms)21Coil Power(w)Operation timeRelease timecurrent(A)DCResistive3ConACtact Resistive21Contact voltage(V)Op era tio n(X 10 00)1000500Life expectancy120VAC/24VDCAmblent Temperaturevs.Maximum VoitageMaximresistive load300250VACresistive load100705030umVoitage0.51 1.5234567Contact Current(A)Ambient temperatureInsulation Resistance绝缘阻值100MΩMin at500VDC Dielectric Strength Between Open Contacts触点间耐压500VAC(for one minute) Between Contacts and coil触点与线圈间耐压1000VAC(for one minute) Operate Time吸合时间5msRelease Time释放时间5msTemperature Range环境温度-30℃to+85℃Shock Resistance冲击Operating Extremes动作极限:10G Damage Limits破坏极限:50GVibration Resistance振动10-55Hz,1.5mmMax.switching frequency最大转换频率Mechanical:18,000operations/hr Electrical:1,800operations/hrHumidity湿度40-85% Weight重量Approx3.5g安装图■OVERALL AND MOUNTING DIMENSIONS 安装图接线图1561287Form 1C56128Form A备注:1)产品部分外形尺寸中未注尺寸公差:当外形尺寸≤1mm 时,公差为±0.2mm ;当外形尺寸在1~5mm 时,公差为±0.3mm ;当外形尺寸>5mm 时,公差为±0.4mm 。

继电器HK4100F-DC5V-SHG

继电器HK4100F-DC5V-SHG

Page: 1 1.安全认证:Safety Standard:C-UL CQC TUV2.接点规格:Contact Specification:2.1接点间隙:Contact Gap:最小0.25 mm。

0.25 mm Minimum.2.2接点阻抗:Contact Resistance 初始值最大100mΩ;流通电流1A、开路测试电压: 6VDC;使用电压下降法量测。

Maximum 100mΩ at initial value.Test Current: 1A, Open Circuit Test Voltage: 6VDC. By using Voltage Drop Method.2.3接点容量:Contact Capacity:250VAC Cosφ=1,可通过电流为3安培。

30VDC ,可通过电流为3安培。

3 Amps at 250VAC Cosφ=1.3 Amps at 30VDC3.摄氏20度之线圈规格:Coil Specification at 20 °C:3.1额定电压:Rated Voltage:3VDC.5VDC.6VDC.9VDC.12VDC.24VDC.3.2额定电流:( mA±10%)Nominal Current:50/67/12029.9 /40/7225/33.3/6016.7/22.5/4012.5/16.7/30 6.25/8.3/153.3额定消耗功率: (±10%.)Rated PowerConsumption:0.15W/0.2W0.36W3.4线圈阻抗: (Ω± 10%.)Coil Resistance:60/45/25167/125/70240/180/100540/400/220960/720/4003840/2880/16003.5感动电压:Pull In Voltage:≦ (当电压渐渐施加于继电器时接点之动作电压,为额定电压之75%) V DC≦ (Contact operating voltage when voltage is gradually applied. It is 75% of the Rated Voltage) V DC3.6开放电压:Drop Out Voltage:≧ (当额定电压渐渐的减少时接点放开之电压,为额定电压之10%) VDC≧ (Contact breaking voltage when rated voltage is gradually reduced. It is 10% of the Rated Voltage) VDC3.7最大应加电压:Max. AllowableVoltage:(为额定电压之130%) V DC (130% of the Rated Voltage) V DCPage: 23.8动作时间:Operate Time:在施加额定电压时最大为6 milliseconds。

单片机控制继电器实验

单片机控制继电器实验

手把手教你学单片机
单片机控制继电器实验
单片机轻松入门教学 ------- 『电子驿站』原创,转载请注明出处! -------------------------------------------------------------------------------------------------------------
下面是一个小型信号继电器HK4100F-DC5V-SH的实物照片和主要技术参数。。。
HK4100F电磁继电器
主要技术参数:
触点参数: 触点形式:1C(SPDT) 触点负载: 3A 220V AC/30V DC 阻 抗: ≤100mΩ 额定电流: 3A 电气寿命:≥10万次 机械寿命:≥1000万次
品 牌 :汇科(HUI KE) 型 号 : HK4100F-DC5V-SH 外形尺寸(mm): 10.5*15.5*11.8mm(W*L*H) 重 量 : 3.5g 产 地: 中国宁波
点击此处下载目标文件jdq.hex
下面程序驱动继电器采用了CPL位取反指令,程序的运行结果完全相同:
ORG 0000H AJMP START
;跳转到初始化程序
ORG START: MOV
MOV
0033H SP,#50H P3,#0FFH
;SP初始化 ;端口初始化
MAIN:
CPL P3.6 ACALL DELAY AJMP MAIN
451338254
476485321
『电子驿站』版权所有 Copyright (C) 2005-2007 All Rights Reserved
/mcujx/jdqkz.htm
2010-5-5
二、继电器驱动程序
下面给出了一个简单的继电器控制实验源程序,控制继电器不停地吸合、释放动作,程序很简单。

动手用单片机控制5V继电器

动手用单片机控制5V继电器

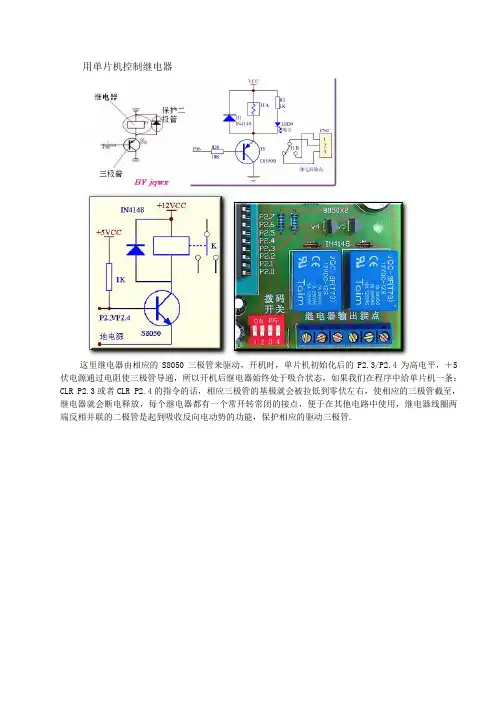

用单片机控制继电器这里继电器由相应的S8050三极管来驱动,开机时,单片机初始化后的P2.3/P2.4为高电平,+5伏电源通过电阻使三极管导通,所以开机后继电器始终处于吸合状态,如果我们在程序中给单片机一条:CLR P2.3或者CLR P2.4的指令的话,相应三极管的基极就会被拉低到零伏左右,使相应的三极管截至,继电器就会断电释放,每个继电器都有一个常开转常闭的接点,便于在其他电路中使用,继电器线圈两端反相并联的二极管是起到吸收反向电动势的功能,保护相应的驱动三极管.51单片机驱动继电器电路1.基本电路如右图。
