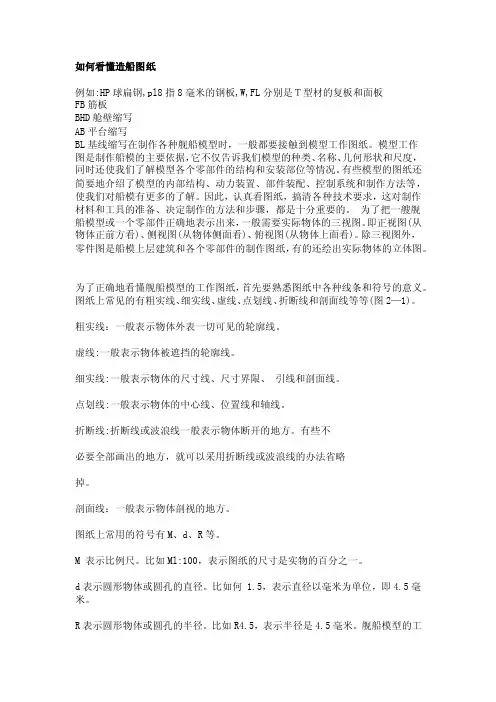

如何看懂造船图纸
如何看懂造船图纸集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）如何看懂造船图纸例如:HP球扁钢,pl8指8毫米的钢板,W,FL分别是Ｔ型材的复板和面板F B筋板B H D舱壁缩写A B平台缩写BL基线缩写在制作各种舰船模型时，一般都要接触到模型工作图纸。
模型工作图是制作船模的主要依据，它不仅告诉我们模型的种类、名称、几何形状和尺度，同时还使我们了解模型各个零部件的结构和安装部位等情况。
有些模型的图纸还简要地介绍了模型的内部结构、动力装置、部件装配、控制系统和制作方法等，使我们对船模有更多的了解。
因此，认真看图纸，搞清各种技术要求，这对制作材料和工具的准备、决定制作的方法和步骤，都是十分重要的。
为了把一艘舰船模型或一个零部件正确地表示出来，一般需要实际物体的三视图。
即正视图(从物体正前方看)、侧视图(从物体侧面看)、俯视图(从物体上面看)。
除三视图外，零件图是船模上层建筑和各个零部件的制作图纸，有的还绘出实际物体的立体图。
为了正确地看懂舰船模型的工作图纸，首先要熟悉图纸中各种线条和符号的意义。
图纸上常见的有粗实线、细实线、虚线、点划线、折断线和剖面线等等(图2—1)。
粗实线：一般表示物体外表一切可见的轮廓线。
虚线:一般表示物体被遮挡的轮廓线。
细实线:一般表示物体的尺寸线、尺寸界限、引线和剖面线。
点划线:一般表示物体的中心线、位置线和轴线。
折断线:折断线或波浪线一般表示物体断开的地方。
有些不必要全部画出的地方，就可以采用折断线或波浪线的办法省略掉。
剖面线：一般表示物体剖视的地方。
图纸上常用的符号有M、d、R等。
M 表示比例尺。
比如Ml:100，表示图纸的尺寸是实物的百分之一。
d表示圆形物体或圆孔的直径。
比如何 1.5，表示直径以毫米为单位，即4.5毫米。
R表示圆形物体或圆孔的半径。
比如R4.5，表示半径是4.5毫米。
舰船模型的工作图纸，一般包括总布置图、船体线型图和零件图。
船舶型线图
最近许多船迷都在开工，或多或少对型线图感起了兴趣，就此随便谈谈。
型线图又称线型图，也就是表达船体的外表面几何形状的图纸。
a.设想用垂直于船体纵轴且垂直于底平面的剖切面将船体切开，该剖切面与与船体的交线就称为横剖线。
在船长１/2处得到的横剖线为中（舯）横剖面线，通常在左、右视图上绘出。
在生产图纸上经常将它绘在主视图的中段；b.设想用水平的剖切面去切船体得到的交线就称为水线，通常在主视图上绘出；c.设想用平行于船体纵轴且垂直于底平面的剖切面将船体切开，得到的交线被称为纵剖线，通常在俯视图上绘出。
参见下图：（请点击图片放大看）对于船模爱好者应注意如下几点：1.型线图的外形未减去船壳材料的厚度，在制造肋板时应将这一厚度减去，包括甲板的厚度也要减去；2.对应的剖面（肋板）在另外的视图上有固定的位置，不可改变，当位置改变时，形状就变了。
因此我们在固定肋板时，一定要准确；3.船体表面变化率大的位置上要多布置肋板。
同样，在船壳材料较软的情况下也应如此。
下图是港内“内河交通艇”的型线工作图，为了让大家看清楚，已作删除。
有兴趣的爱好者可以看看：-------------------------------------船模基础知识（一）补：型线图的补画法-------------------------------------在型线图的讨论中，大家希望了解在有了横断面的型线图的情况下，如何补出纵剖线和水平剖线。
由于没有找到适合的材料，就抽时间以港内的《内河交通艇》为例，画了一个步骤图：这里要说明的是我用来做依据的型线图是已经经过校准的，细心的朋友如果用它与图纸上提供的型线图对比，就会发现差别。
如果原图不太准，那么得到的纵剖线、水平剖线就不流畅，甚至明显的异常弯曲。
人工校准是一件非常繁复的事，因为在一个视图上移动一个点，另两个视图上的对应点也要相应移动，曲线也要变化。
因此过去在船厂里校准工作往往由对船型有研究的，并已积累较多经验的技术人员来进行。
