无人机远程无线图传技术解析
wifibroadcast原理
wifibroadcast原理随着无人机及其他无线图传设备的普及，无线图像传输技术也得到了快速发展。
wifibroadcast作为一种新兴的无线图像传输方案，其原理和工作机制备受关注。
本文将介绍wifibroadcast的原理，并探讨其在无线图传领域的应用前景。
一、wifibroadcast的基本原理wifibroadcast是一种基于WiFi技术的图像传输方案，其核心原理是将图像数据通过WiFi信号进行传输。
相比传统的TCP/IP协议，wifibroadcast采用UDP协议进行数据传输，以提高传输的实时性和稳定性。
wifibroadcast的传输过程可以分为四个主要步骤：图像采集、编码、传输和解码。
首先，摄像头采集到的图像数据会经过编码处理，将图像数据转换为压缩格式，以减小数据量。
然后，编码后的数据通过UDP协议进行传输，将数据包发送至接收端。
接收端接收到数据包后，进行解码处理，将压缩的图像数据还原为原始图像。
最后，解码后的图像数据通过显示设备进行展示。
二、wifibroadcast的特点和优势1. 实时性高：wifibroadcast采用UDP协议进行数据传输，相比TCP/IP协议，具有更低的延迟，能够在较短的时间内传输图像数据，实现实时显示。
2. 抗干扰能力强：wifibroadcast采用WiFi信号进行传输，具有较强的抗干扰能力。
即使在环境复杂、信号干扰较大的情况下，仍能保持较好的传输质量。
3. 传输距离远：wifibroadcast的传输距离主要受限于WiFi信号的传输距离。
在理想环境下，可以达到几百米甚至更远的传输距离。
4. 高清图像传输：wifibroadcast支持高清图像传输，能够满足对图像质量要求较高的应用场景。
三、wifibroadcast的应用前景wifibroadcast作为一种新兴的无线图像传输方案，具有广泛的应用前景。
1. 无人机图传：wifibroadcast可以应用于无人机图传领域，实现无人机航拍图像的实时传输和显示。
无人机图像传输加密原理
无人机图像传输加密原理在当今科技飞速发展的时代，无人机的应用越来越广泛，从航拍、农业植保到物流配送、灾难救援等领域，都能看到无人机的身影。
而在无人机的众多关键技术中，图像传输的安全性至关重要。
图像传输加密技术就像一把锁，保护着无人机传输的图像数据不被非法获取和篡改。
接下来，咱们就来深入探讨一下无人机图像传输加密的原理。
首先，咱们得明白什么是图像传输加密。
简单来说，就是对无人机拍摄到的图像信息进行处理，使其在传输过程中变成一种无法被轻易理解和读取的形式，只有在接收端通过特定的解密手段才能还原出原始的图像。
那为什么要对无人机图像传输进行加密呢？想象一下，如果无人机拍摄的重要机密信息，比如军事基地的图像、重要设施的图像，在传输过程中被不法分子截获并且轻易解读，那将会带来多大的安全隐患！所以，加密就是为了保障这些图像信息的保密性、完整性和可用性。
接下来，咱们具体看看无人机图像传输加密的原理是怎样实现的。
一种常见的加密方法是对称加密。
在对称加密中，发送端和接收端使用相同的密钥对图像数据进行加密和解密。
比如说，咱们可以把图像数据看作是一串长长的数字，而密钥就是一个特定的数学公式或者一组规则。
发送端使用这个密钥对图像数据进行处理，接收端再用相同的密钥进行反向处理，就能得到原始的图像数据。
这种方法的优点是加密和解密速度快，效率高，但缺点是密钥的管理和分发比较困难，如果密钥被泄露，整个加密系统就会失效。
另一种方法是非对称加密。
在非对称加密中，有两把密钥，一把是公钥，一把是私钥。
公钥可以公开，任何人都可以用它来对数据进行加密，但只有对应的私钥才能解密。
无人机发送端用接收端的公钥对图像进行加密，接收端收到后用自己的私钥进行解密。
这种方法密钥管理相对简单，但加密和解密的速度较慢。
在实际的无人机图像传输中，通常会结合使用对称加密和非对称加密。
比如，先使用非对称加密来交换对称加密的密钥，然后再用对称加密来对大量的图像数据进行加密传输。
无线图传原理
无线图传原理
无线图传原理是一种通过无线技术实现图像传输的方法。
它的主要原理是利用无线信号将图像数据从一个设备传输到另一个设备。
具体来说，无线图传系统通常由两个主要部分组成：图像发送器和图像接收器。
图像发送器负责将捕获到的图像数据进行编码，然后通过无线信号将编码后的数据发送出去。
它可以通过各种无线技术，如Wi-Fi、蓝牙、红外线等，将数据传输到图像接收器。
图像接收器接收到无线信号后，会解码接收到的数据，并将其转换成可识别的图像。
然后，它会将图像显示在相应的设备上，如显示器、手机屏幕等。
为了保证图像传输的稳定和顺畅，无线图传系统通常会采用一些技术来提高传输质量。
例如，它可以通过信道选择技术来避免信号干扰，选择适当的信道进行数据传输。
此外，还可以使用纠错编码技术来纠正传输过程中可能出现的数据损坏或丢失。
总的来说，无线图传原理是通过无线信号将图像数据从发送器传输到接收器，然后在接收器上将数据解码并显示成图像。
通过采用适当的技术，可以保证图像传输的稳定和高质量。
无人机遥测数传通信链路

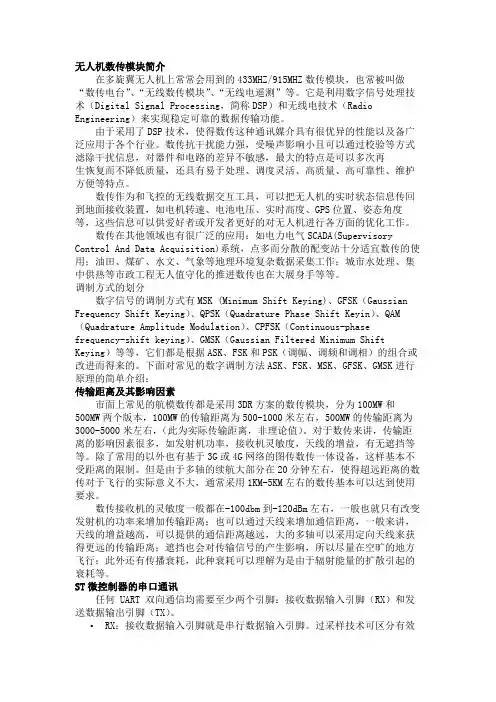

无人机数传模块简介在多旋翼无人机上常常会用到的433MHZ/915MHZ数传模块，也常被叫做“数传电台”、“无线数传模块”、“无线电遥测”等。
它是利用数字信号处理技术（Digital Signal Processing，简称DSP）和无线电技术（Radio Engineering）来实现稳定可靠的数据传输功能。
由于采用了DSP技术，使得数传这种通讯媒介具有很优异的性能以及备广泛应用于各个行业。
数传抗干扰能力强，受噪声影响小且可以通过校验等方式滤除干扰信息，对器件和电路的差异不敏感，最大的特点是可以多次再生恢复而不降低质量，还具有易于处理、调度灵活、高质量、高可靠性、维护方便等特点。
数传作为和飞控的无线数据交互工具，可以把无人机的实时状态信息传回到地面接收装置，如电机转速、电池电压、实时高度、GPS位置、姿态角度等，这些信息可以供爱好者或开发者更好的对无人机进行各方面的优化工作。
数传在其他领域也有很广泛的应用：如电力电气SCADA(Supervisory Control And Data Acquisition)系统，点多而分散的配变站十分适宜数传的使用；油田、煤矿、水文、气象等地理环境复杂数据采集工作；城市水处理、集中供热等市政工程无人值守化的推进数传也在大展身手等等。
调制方式的划分数字信号的调制方式有MSK (Minimum Shift Keying)、GFSK（Gaussian Frequency Shift Keying）、QPSK（Quadrature Phase Shift Keyin）、QAM （Quadrature Amplitude Modulation）、CPFSK（Continuous-phase frequency-shift keying）、GMSK（Gaussian Filtered Minimum Shift Keying）等等，它们都是根据ASK、FSK和PSK（调幅、调频和调相）的组合或改进而得来的。
无人机无线移动通信传输方案
无人机无线移动通信传输方案在当今科技飞速发展的时代，无人机已经在多个领域得到了广泛应用，从航拍、农业植保到物流配送、抢险救援等等。
而要实现无人机的高效、稳定运行，一个可靠的无线移动通信传输方案至关重要。
无线移动通信传输对于无人机来说，就像是它的“神经系统”，负责将无人机采集到的数据及时、准确地传输到地面控制端，同时将地面控制端的指令传达给无人机。
如果这个“神经系统”出现问题，无人机可能会失控、丢失数据，甚至造成严重的安全事故。
目前，常见的无人机无线移动通信传输技术主要包括 WiFi、蓝牙、卫星通信和移动通信网络等。
WiFi 技术在短距离内能够提供较高的数据传输速率，但它的传输距离有限，容易受到障碍物的干扰。
对于一些在小范围内作业的无人机，比如室内拍摄的无人机，WiFi 可能是一个不错的选择。
但如果是需要在较大范围内飞行的无人机，WiFi 就显得力不从心了。
蓝牙技术的传输距离更短，数据传输速率也相对较低，一般只适用于与手机等设备进行简单的数据交互，比如传输一些基本的飞行参数。
卫星通信则具有覆盖范围广的优点，无论无人机飞到哪里，只要能接收到卫星信号，就能实现通信。
然而，卫星通信的设备成本高昂，数据传输费用也较高，而且传输速率相对较慢，这在一定程度上限制了它在民用无人机领域的广泛应用。
移动通信网络，如 4G 和正在发展的 5G 网络，为无人机的无线通信提供了新的可能性。
4G 网络已经能够支持一定程度的无人机通信，但其在数据传输速率、延迟等方面还有待提高。
5G 网络具有高速率、低延迟、大容量连接等特点，能够更好地满足无人机通信的需求。
通过 5G 网络，无人机可以实时传输高清视频、大量的传感器数据等，并且能够实现更精准的远程控制。
在实际应用中，选择哪种无线移动通信传输方案，需要综合考虑多个因素。
首先是飞行距离和作业范围。
如果无人机的作业范围较小，比如在几百米范围内，WiFi 可能就足够了；如果需要在城市或者较大的区域内飞行，移动通信网络可能是更好的选择。
ocusync原理

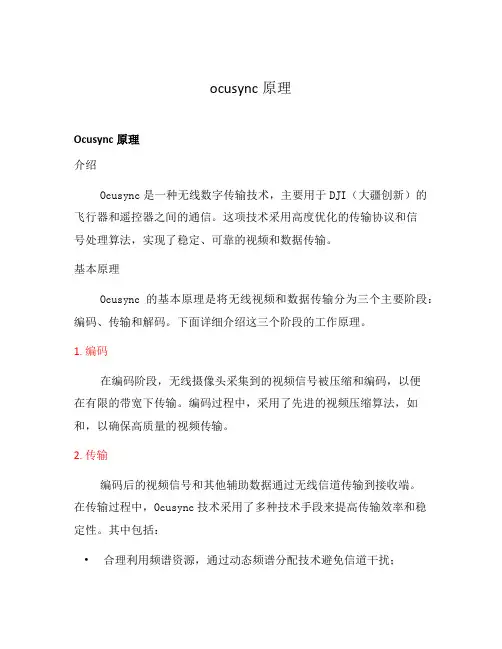

ocusync原理Ocusync原理介绍Ocusync是一种无线数字传输技术，主要用于DJI（大疆创新）的飞行器和遥控器之间的通信。
这项技术采用高度优化的传输协议和信号处理算法，实现了稳定、可靠的视频和数据传输。
基本原理Ocusync的基本原理是将无线视频和数据传输分为三个主要阶段：编码、传输和解码。
下面详细介绍这三个阶段的工作原理。
1. 编码在编码阶段，无线摄像头采集到的视频信号被压缩和编码，以便在有限的带宽下传输。
编码过程中，采用了先进的视频压缩算法，如和，以确保高质量的视频传输。
2. 传输编码后的视频信号和其他辅助数据通过无线信道传输到接收端。
在传输过程中，Ocusync技术采用了多种技术手段来提高传输效率和稳定性。
其中包括：•合理利用频谱资源，通过动态频谱分配技术避免信道干扰；•强大的抗干扰能力，通过自适应调制和编码来应对信道噪声；•多天线技术，通过多天线之间的智能切换和合并，提高信号覆盖范围和传输距离。
3. 解码在接收端，接收到的信号经过解码和解压缩，还原成原始的视频信号和数据。
通过高效的解码算法，保证了接收端得到的视频质量与原始信号基本一致。
Ocusync的优势Ocusync技术相较于传统的无线视频传输技术，在以下几个方面具有明显的优势：•高画质传输：采用先进的视频压缩算法，能够实现高清、流畅的视频传输。
•高稳定性：通过频谱优化和抗干扰技术，减少信号中断和画面卡顿的情况。
•长距离传输：多天线技术使得Ocusync可以实现长距离的视频和数据传输，扩大了应用范围。
•低延迟：Ocusync技术通过优化传输协议和算法，实现了低延迟的视频传输，满足实时控制的需求。
综上所述，Ocusync作为一种先进的无线数字传输技术，通过编码、传输和解码三个阶段的协同工作，实现了高质量、稳定的视频和数据传输。
在无人机和遥控器之间建立起了高效可靠的通信链路，为用户提供了卓越的飞行体验。
如何优化Ocusync传输质量要获得最佳的Ocusync传输质量，可以采取以下几个优化措施：1. 选择合适的频率和信道Ocusync技术利用了和两个频段进行传输。
无线网络技术—无人机通信技术
⽆线⽹络技术—⽆⼈机通信技术⽆⼈机全称“⽆⼈驾驶飞⾏器”，（Unmanned Aerial Vehicle）英⽂缩写为“UAV”，是利⽤⽆线电遥控设备和⾃备的程序控制装置操纵的不载⼈飞机。
它涉及传感器技术、通信技术、信息处理技术、智能控制技术以及航空动⼒推进技术等，是信息时代⾼技术含量的产物。
⽆⼈机价值在于形成空中平台，结合其他部件扩展应⽤，替代⼈类完成空中作业。
随着⽆⼈机研发技术逐渐成熟，制造成本⼤幅降低，⽆⼈机在各个领域得到了⼴泛应⽤，除军事⽤途外，还包括农业植保、电⼒巡检、警⽤执法、地质勘探、环境监测、森林防⽕以及影视航拍等民⽤领域，且其适⽤领域还在迅速拓展。
进⼊21世纪，随着轻型复合材料的⼴泛应⽤，卫星定位系统的成熟，电⼦与⽆线电控制技术的改进，尤其是多旋翼⽆⼈机结构的出现，整个⽆⼈机⾏业进⼊快速发展阶段。
⼀、⽆⼈机结构组成A.机架机⾝ ⽆⼈机的机架机⾝指⽆⼈机的承载平台，⼀般选择⾼强度轻质材料制造，例如：玻纤、玻纤维、ABS、PP、尼龙、改性塑料、改性PC、树脂、铝合⾦等。
⽆⼈机所有的设备都是安装在机架机⾝上⾯，⽀架数量也决定了该⽆⼈机为⼏旋翼⽆⼈机。
优秀的⽆⼈机机架设计可以让其他各个元器件安装合理，坚固稳定，拆装⽅便。
B．动⼒系统 ⽆⼈机动⼒系统，就是为⽆⼈机提供飞⾏动⼒的部件，⼀般分为油动和电动两种。
电动多旋翼⽆⼈机是最主流的机型，动⼒系统由电机、电调、电池三部分组成。
⽆⼈机使⽤的电池⼀般都是⾼能量密度的锂聚合电池，由于⼀些客观原因，传统每300g锂电池，可以为⽆⼈机500g（含电池）⾃重，提供17分钟飞⾏时间。
氢燃料电池、太阳能电池等受制于现有的技术⽔平和成本，暂时还⽆法普及。
⽆⼈机主要在露天作业，对电机、电调系统的稳定性要求较⾼，需要定期进⾏检查、保养、防⽔、防潮。
C．飞控系统 飞控系统就是⽆⼈机的飞⾏控制系统，不管是⽆⼈机⾃动保持飞⾏状态（如悬停）还是对⽆⼈机的⼈为操作，都需要通过飞控系统对⽆⼈机动⼒系统进⾏实时调节。
无人机航拍技术 相机云台和图传3
2.2.3 图传
图传指的是视频传输装置，作用是将无人机在空中拍摄的画面实时传输至飞手手中的显示设备上，使得飞手在远距离飞行时能判断无人机状态并获得相机的拍摄画面方便取景，正是有了图传后，我们才在操纵无人机时获得了身临其境的感觉。
现有的图传主要有模拟和数字两种，而其组成部分主要有发射端、接收端和显示端三部分。
1. 模拟图传。
早期的图传设备都采用的是模拟制式，它的特点是只要图传发射端和接收端工作在一个频段上，就可以收到画面。
模拟图传价格低廉，可以多个接收端同时接收视频信号，模拟图传的发射端相当于广播，只要接收端的频率和发射端一致，就可以接收到视频信号，方便多人观看，工作距离较远，以常用的600mw图传发射为例，开阔地工作距离在2km以上。
配合无信号时显示雪花的显示屏，在信号微弱时，也能勉强判断飞机姿态。
模拟视频信号基本没有延迟，但容易受到同频干扰，两个发射端的频率若接近时，很有可能导致本机的视频信号被别的图传信号插入。
模拟图传视频带宽小，画质较差，通常分辨率在640*480，影响拍摄时的感观。
2. 数字图传。
专用的数字图传，它的视频传输方式是通过2.4g或5.8g的数字信号进行。
专用数字图传一般集成在遥控器内，只需在遥控器上安装手机或平板电脑作为显示器即可。
图像传输质量较高，分辨率可达720p甚至1080p，实时回看拍摄的照片和视频方便。
因为集成在机身内，可靠性较高，一体化设计较为美观。
低端产品的有效距离短，图像延迟问题比较严重，影响飞行体验和远距离飞行安全。
图传方案叫wifi
图传方案叫wifi引言随着技术的进步和无线通信的发展，图传技术（即图像传输技术）得到了广泛应用。
图传方案“wifi”是其中一种常见的无线图传方案，它通过WiFi无线网络实现图像传输。
本文将介绍图传方案“wifi”的原理、特点、应用场景以及常见的实现方式。
原理图传方案“wifi”通过利用无线局域网（WiFi）网络，将图像数据从资源端传输到目的端。
其原理如下：1.配置网络连接：资源端和目的端通过连接到同一个WiFi网络实现网络连接。
资源端一般是采集图像数据的设备，例如摄像头或传感器；而目的端一般是接收和显示图像数据的设备，例如电脑、手机或平板电脑。
2.图像数据传输：资源端将采集到的图像数据通过WiFi网络传输到目的端。
传输可以使用无线局域网的标准协议，例如TCP/IP协议。
资源端将图像数据分割成一定大小的数据包，并通过WiFi网络逐个发送到目的端。
目的端接收到数据包后进行重组，恢复原始的图像数据。
3.图像显示：目的端接收和恢复完整的图像数据后，可以通过显示设备将图像展示给用户。
根据应用的需求，可以使用各种设备进行图像显示，例如显示器、手机屏幕或平板电脑屏幕。
特点图传方案“wifi”具有以下特点：1.无线传输：采用WiFi网络传输图像数据，无需通过有线连接，方便灵活。
2.实时性：图传方案“wifi”通过无线传输，可以实现实时图像传输。
这对于监控系统、机器人等需要实时反馈的应用非常重要。
3.高带宽：WiFi网络通常具有较高的带宽，可以支持大量图像数据的传输。
这使得图传方案“wifi”适用于高分辨率图像或视频的传输。
4.便携性：由于无线传输，图传方案“wifi”可以实现设备的便携性。
用户可以通过手机、平板电脑等移动设备接收和查看图像数据。
应用场景图传方案“wifi”广泛应用于各个领域，以下是几个常见的应用场景：1. 无人机在无人机领域，图传方案“wifi”被广泛应用于飞行控制系统。
通过将摄像头安装在无人机上，可以实时传输无人机的视角图像到地面站，使得无人机的操控和监测更加方便。
解密无人机设计如何实现图传
解密无人机设计：如何实现图传？如果说中国无人机制造商大疆创新的巨大估值和营收说明了什么，那就是无人机正日益变成一桩大生意。
无人机现在已经引来众多资本竞相追逐，除此之外，各大半导体公司也都加快速度布局这一千亿级的市场，开发适合无人机应用的创新产品和技术。
某知名无人机产品硬件供应商之一，世强的技术专家将在这一系列文章中独家阐述先进的无人机产品内部的硬件电路设计和相关方案技术。
当我们把目前主流的无人机的内部电路板拆解开来后，您会发现无人机的电路控制系统主要由三大部分组成：飞控系统、云台+相机、图像传输系统。
而我们的这一无人机电路系统系列的三篇文章也将分别对应这三个部分。
图1.FPV无人机的内部电路系统结构图无人机能够一跃进入大众视野并迅速升温，是很多人始料未及的。
从刚开始的空中摄录，到后来的实时摄录，方便的图像传输功能无疑为无人机加足了筹码，赚足了眼球。
在第一篇文章中，作者将为您分析无人机的图传实现技术。
2.4GHz全高清无人机图传系统是主流在无人机的视频传输方面，高配的图传系统已经可实现5km/1080P30fps传输，但这是众多国内娱乐无人机厂商还没有做到的。
一般的做法是在云台搭载相机，高空拍摄再飞回地面检查。
这种方式由于不能即时看到拍摄画面，所以还不能满足航拍的要求。
“当然目前也有不少方案是采用 5.8GHz频段传输模拟视频到地面，最远距离能达600多米。
但这种方式需要在飞行器上将高清(1080P或4K)转码成720P，再转成数字信号传输到遥控器显示屏上，技术上也较复杂，并且画面会有马赛克、停顿或卡死。
画面质量也不够好，用到专业航拍还有距离，适合普通爱好者娱乐。
”世强产品总监阳忠介绍说。
2.4GHz是目前无人机市场比较主流采用的频段。
在大疆最新发布的Phantom3上，就搭载了备受好评的DJI Lightbridg全高清数字图像传输系统，其内置了 2.4G遥控链路，其高配方案实测有效传输距离高达5km，标配也达到了 1.7Km。
无人机系列之图传技术
世界电子元器件 2018年第1期
图6:框架图1 方案二：Drone AP + Relay Station & AP 说明： 无人机作为AP 无线中继Station + AP模式 中继作为Station与无人机AP连接获得独立IP 中继作为AP接受手机端连接，为手机端分配IP 无人机的SSID与无线中继的SSID不相同 采用NAT + 路由配置，转发数据包，建立无人机与手机端的数据通路 手机端与无人机建立Socket连接（视频），与无线中继建立Socket连接（RC） 优点： 无线中继实现相对方案一简单
图1:无线频谱
48 / 63
技术动态
CES专题报道
每月新品
封面
目录
打印
订阅
解决方案
三.编码技术
1.软/硬件结构:OpenMAX IL + Venus 2.编码标准:H.264(APQ8074)/H.265(APQ8053) 3.码率控制:CBR(Constant Bit Rate)网络传输中所谓的 CBR一般是ABR（平均 码率），即单位时间内的平均码率恒定，编码输出有缓冲可以起到平滑波动作用。
对于专业航空航天器来说，频谱划分时已留有专门的测控频段，而消费类无人 机只能老老实实地屈就于ITU-R（ITU Radio Communication Sector，
世界电子元器件 2018年第1期
国际通信联盟无线电通信局）的ISM频段（Industrial Scientific Medical，工业化 科学医疗频段）。
二.限制
1.成本： 不必去怀疑可以通讯多快多远，无线通讯技术发展到今天，没有人怀疑火星传
无人机无线电协议解析原理
无人机无线电协议解析原理你看啊，无人机就像一个会飞的小精灵，它能在天上听指挥，这可全靠无线电协议呢。
这无线电协议啊，就像是无人机和它的操控者之间的秘密语言。
咱们先说说这无线电波。
无线电波就像空气里看不见的小信使，在无人机和遥控器之间跑来跑去。
无人机的无线电协议就是规定了这些小信使该怎么跑，带什么消息的规则。
比如说，无人机要知道自己是该上升、下降，还是向左向右飞，这些指令都得靠无线电波按照协议规定的方式来传递。
那这协议是怎么把指令变成无线电波能懂的东西呢？这就像是一种特殊的编码。
想象一下，你要给远方的朋友传递一个消息，但是不能直接说话，得用一种密码。
无人机的协议就是把操控者的操作，像推摇杆让无人机上升这个动作，变成一串特定的代码。
这代码就像是一种独特的“摩斯密码”，然后通过无线电发射出去。
无人机那边呢，它有个小耳朵，也就是接收装置。
这个接收装置就一直在那等着这些带着密码的无线电波。
当它收到了，就开始按照协议规定的方式来解密。
就像你朋友收到你的密码信，然后按照你们之前约定好的方法把它还原成原来的消息。
如果协议解析错了，那就乱套啦。
比如说本来是让无人机往前飞的指令，结果解析成了往后飞，那无人机可就像个调皮的小捣蛋鬼，不听使唤地往后跑啦。
而且啊，这无线电协议还得保证消息的准确性。
在空气中，有好多乱七八糟的信号，就像一群调皮的小妖怪在捣乱。
协议就得有办法让无人机的信号能准确地被接收，不受这些小妖怪的影响。
这就好比在嘈杂的市场里，你和朋友约定了一个特别的暗号，只有你们能懂，这样就能准确地交流啦。
再说说不同的无人机可能会有不同的无线电协议。
就像不同的国家有不同的语言一样。
有些协议可能更复杂，能传递更多的信息，比如无人机的飞行速度、拍摄角度之类的复杂指令。
而有些可能就比较简单，只能做一些基本的操作。
从技术角度看，这协议解析还涉及到很多数学和物理知识呢。
不过咱别被这些吓着。
简单理解就是，通过特定的算法把操作变成代码，再通过无线电波发送出去，然后在接收端再用算法把代码还原成操作。
无人机远程无线图传技术解析
3、技术上如何如何实现
• 解决无人机远程无线图传技术，主要有以下三个方面： • 1、音视频编解码技术 • 2、IP视频数据流传输技术 • 3、IP视频管理技术
1、音视频编解码技术
• 视频编解码，是指一个能够对数字视频进行压缩或者解压缩的程序或者
设备。通常这种压缩属于有损数据压缩。历史上，视频信号是以模拟形 式存储在磁带上的。随着技术的发展，音频信号以数字化方式进行存储， 视频信号也开始使用数字化格式，一些相关技术也开始随之发展起来。
1、什么是无人机远程无线图传？
• 无人机拍摄的画面通过无线数字通信方式，利用Wi-Fi图传或者
Lightbridge图传技术，可以将无人机拍摄的画面传回到无人机操纵者的 显示器上，但由于无人机本身图传系统的限制，无人机拍摄的画面传输 距离一般无法超过5公里，并且受到地形地貌和无线电环境的影响，安 全的传输距离甚至更短。无人机远程无线图传技术的发展与应用，解决 无人机无线图传距离过短的问题。
?无人机拍摄的画面通过无线数字通信方式利用wifi图传或者lightbridge图传技术可以将无人机拍摄的画面传回到无人机操纵者的显示器上但由于无人机本身图传系统的限制无人机拍摄的画面传输距离一般无法超过5公里并且受到地形地貌和无线电环境的影响安全的传输距离甚至更短
无人机远程无线图传技பைடு நூலகம்解析
警卫局技术处
主流无人机的无线视频传输距离
无人机远距离无线图传示意图
2、警卫工作中无人机远程无线图传的意义
• 通过无线图传系统，可将无人机拍摄的现场画面，经过编解码器处理，
在经过公网进行传输，可以将现场画面传回局指挥中心，也可以通过 4G网络传回现场指挥部。提高警卫指挥的数据支持。尤其面对复杂地 理环境，无人机可以发挥其独特优势。公网传输方式可以解决传输距离 的限制。视频IP流技术，可以实现多平台共享。
无人机用5.8GHz8频点无线图传发射系统设计
无人机用5.8GHz8频点无线图传发射系统设计摘要图传发射系统是无人机图传关键硬件设备之一。
随着科技的迅猛发展，无人机图传系统被越来越多的人们所熟知，图传发射系统优势在于又轻小，抗干扰性强、造价不贵，通过以无人机运载平台实现视频图像的采集、压缩处理、发射信号，又便于配合图传接收系统使用，图传发射系统成为了图传设备不可分割的一部分，因为能实现多频点或多频道工作还有它的发射频率稳定的优点，所以受到了学者们的注意。
无线通信技术事业的崛起及其迅速发展，让更多的无线图像传输技术得以出现，也给5.8ghz图传发射系统带来了曙光。
就目前而言在众多图传研究中，5.8ghz图传成为了热点之一，这些年来，国家开放频段的范围也在得到了扩展，在民间也受到了无人机图传爱好者追捧。
本文主要介绍了无人机图传的一些基本理论，设计了一种民用微型5.8ghz 8频点图传发射系统。
首先是确定系统总体框架然后对发射系统硬件需求进行分析研究，最后在频点切换方式进行合理改进，达成此图传发射系统的设计。
关键词：无线图像传输；SPI通信；5.8ghz天线；多频点发射AbstractThe image transmission system is one of the key hardware devices for UA V transmission. With the rapid development of science and technology, the UA V image transmission system is well known by more and more people. The advantage of the picture transmission system is that it is light and small, strong in anti-interference and inexpensive, and realized by the drone carrier platform. The video image acquisition, compression processing, and transmission signals are also convenient for use with the picture transmission and reception system. The picture transmission system becomes an inseparable part of the picture transmission equipment, because it can realize multi-frequency or multi-channel operation and its transmission frequency. The advantages of stability have attracted the attention of scholars. The rise of wireless communication technology and its rapid development have enabled more wireless image transmission technologies to emerge, which has also brought dawn to the 5.8GHz transmission system. For the time being, in the study of many pictures, the 5.8ghz picture has become one of the hot spots. Over the years, the scope of the national open frequency band has also been expanded, and it has also been sought after by folks.This paper mainly introduces some basic theories of UA V map transmission, and designs a civilian miniature 5.8ghz 8 frequency point map transmission system. The first is to determine the overall framework of the system and then analyze the hardware requirements of the launch system. Finally, the frequency switching method is rationally improved to achieve the design of the transmission system.Key words:wireless image transmission; SPI communication; 5.8ghz antenna; multi-frequency transmission目录第1章绪论 (1)1.1课题来源及研究目的、意义 (1)1.2 国内外研究现状 (2)1.3 本论文的主要研究工作和内容安排 (2)1.3.1主要研究工作 (2)1.3.2内容安排 (3)第2章系统总体设计 (4)2.1需求分析 (4)2.2方案设计及其构建 (4)第3章硬件系统设计 (8)3.1系统主要组成模块 (8)3.1.1发射模块 (8)3.1.2微处理器模块 (10)3.1.3电源管理模块 (11)3.1.4图像采集模块 (12)3.1.5无线传输模块 (13)3.2本章小结 (16)第4章软件系统设计 (17)4.1导论 (17)4.2软件开发环境介绍 (17)4.3软件设计框架 (18)4.4主要程序及流程分析 (19)4.5基于SPI下的编程 (21)第5章实验测试与验证 (23)5.1基本指标 (23)5.2硬件组装测试 (23)5.3软件程序测试 (24)5.4实验验证 (25)结语 (27)附录 (28)参考文献.................................................. 致谢...................................................... 程序代码..................................................第1章绪论1.1课题来源及研究目的、意义在高速发展的经济与科技下，我们的生活处处都离不开图像信息的采集以及远距离传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 该技术主要解决视频信号在网络上传输的问题。
2、IP视频数据流传输技术
• 音视频信号经过编解码处理后，就要在网络上进行远距离传输，由于警
卫工作的需要，无人机的飞行地点不可能固定，根据目前网络环境和条 件，只能使用3G/4G无线网络进行传输，鉴于4G网络带宽和速度，只 能保证D1（704×576）清晰度的视频传输。通过无线公网接收到视频 数据后，在经过编解码解码，就可以将视频信号投射的响应的显示设备 上。
主流无人机的无线视频传输距离
无人机远距离无线图传示意图
2、警卫工作中无人机远程无线图传的意义
• 通过无线图传系统，可将无人机拍摄的现场画面，经过编解码器处理，
在经过公网进行传输，可以将现场画面传回局指挥中心，也可以通过 4G网络传回现场指挥部。提高警卫指挥的数据支持。尤其面对复杂地 理环境，无人机可以发挥其独特优势。公网传输方式可以解决传输距离 的限制。视频IP流技术，可以实现多平台共享。
3、IP视频管理技术
• 由于警卫工作的特殊性和领导靠前指挥的特点，一线的视频数据常常需
要提供给局指挥中心，前沿指挥部，前站组、现场组、随卫组等等警卫 业务小组，这就涉及到视频管理和共享的问题。鉴于此需求，可以建设 网络视频平台，对视频进行有效的管理和共享，提高视频的利用效率。
无人机远程无线图传技术人机远程无线图传？
• 无人机拍摄的画面通过无线数字通信方式，利用Wi-Fi图传或者
Lightbridge图传技术，可以将无人机拍摄的画面传回到无人机操纵者的 显示器上，但由于无人机本身图传系统的限制，无人机拍摄的画面传输 距离一般无法超过5公里，并且受到地形地貌和无线电环境的影响，安 全的传输距离甚至更短。无人机远程无线图传技术的发展与应用，解决 无人机无线图传距离过短的问题。
3、技术上如何如何实现
• 解决无人机远程无线图传技术，主要有以下三个方面： • 1、音视频编解码技术 • 2、IP视频数据流传输技术 • 3、IP视频管理技术
1、音视频编解码技术
• 视频编解码，是指一个能够对数字视频进行压缩或者解压缩的程序或者
设备。通常这种压缩属于有损数据压缩。历史上，视频信号是以模拟形 式存储在磁带上的。随着技术的发展，音频信号以数字化方式进行存储， 视频信号也开始使用数字化格式，一些相关技术也开始随之发展起来。
