东风前顶自卸车液压件标准化手册
自卸车说明书
我公司生产的车厢选用优质碳素结构钢及高强度低合金钢板冲压焊接
6
成形,因结构设计合理,使车厢在强度、刚度和质量利用系数等方面较同 类产品占有优势。
车厢分矩形车厢(可选装顶盖开启系统)和铲斗形车厢两类。根据载体 的特点,选择不同的厢形结构,对安全性、经济性具有重要意义。 矩形车厢:土方、沙子、碎石、钢渣、物料最大粒度小于 20X20X20cm³; 铲斗形车厢:大块碎石、矿石、钢渣、物料最大粒度小于 60X60X60cm³。
1.1.1 F式举升机构 “F”型结构局部实物及装配示意图如下。
F 型举升机构局部实物图
1.副车架 2.三角臂 3.油缸 4.拉杆 5.车厢纵梁 6.后铰链座 它由副车架、三角臂、拉杆及车厢纵梁、轴销等零部件组成四连杆机 构。油缸为举升执行部件,一端与车厢铰接,另一端与三角臂铰接,在举 升过程中油缸浮动,为连杆放大式。它横向刚度好,结构紧凑,机械效率
备轮安装:将备轮用钢丝绳 绕一圈后用吊钩固定,然后利用 摇机将备轮升至固定螺栓位置 后将其固定,上紧螺栓(必须加 平、弹垫)。
备轮拆卸:松开备轮紧固螺 栓,将备轮移至可自由移动位置 后操作摇机将备轮拉至车厢宽 度之外慢速放下,待落至地面后拧开螺母,卸下备轮即可。
另我厂还提供手动液压式备轮架供系统。另外还有放气螺塞、油面螺塞和加油螺塞,方便加油补油。
系统用油 35 升。
2.8.4 气控阀:
气控阀位于驾驶室内,有两个操纵手柄:
左侧是取力器操纵开关,具有接通和断开取
力器功能(不是副箱的空挡开关),另一个是
升降手柄,具有举升、中停、下降三个位置,
升降手柄的行程(转角)不同,输出的气压

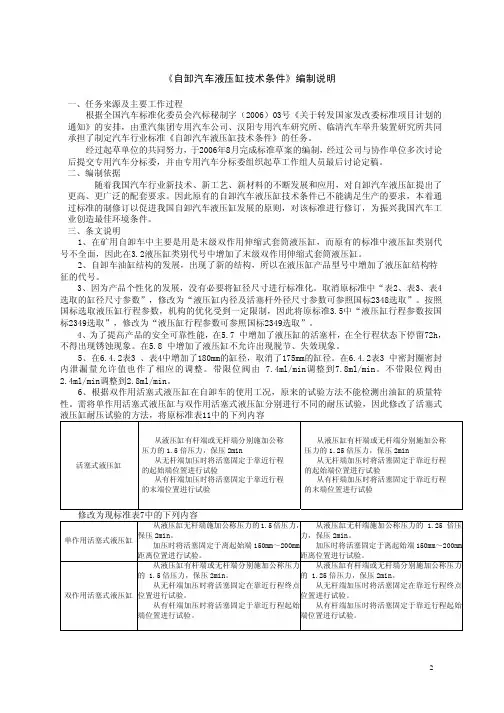

《自卸汽车液压缸技术条件》编制说明
《自卸汽车液压缸技术条件》编制说明一、任务来源及主要工作过程根据全国汽车标准化委员会汽标秘制字(2006)03号《关于转发国家发改委标准项目计划的通知》的安排,由重汽集团专用汽车公司、汉阳专用汽车研究所、临清汽车举升装置研究所共同承担了制定汽车行业标准《自卸汽车液压缸技术条件》的任务。
经过起草单位的共同努力,于2006年8月完成标准草案的编制,经过公司与协作单位多次讨论后提交专用汽车分标委,并由专用汽车分标委组织起草工作组人员最后讨论定稿。
二、编制依据随着我国汽车行业新技术、新工艺、新材料的不断发展和应用,对自卸汽车液压缸提出了更高、更广泛的配套要求。
因此原有的自卸汽车液压缸技术条件已不能满足生产的要求,本着通过标准的制修订以促进我国自卸汽车液压缸发展的原则,对该标准进行修订,为振兴我国汽车工业创造最佳环境条件。
三、条文说明1、在矿用自卸车中主要是用是末级双作用伸缩式套筒液压缸,而原有的标准中液压缸类别代号不全面,因此在3.2液压缸类别代号中增加了末级双作用伸缩式套筒液压缸。
2、自卸车油缸结构的发展,出现了新的结构,所以在液压缸产品型号中增加了液压缸结构特征的代号。
3、因为产品个性化的发展,没有必要将缸径尺寸进行标准化。
取消原标准中“表2、表3、表4选取的缸径尺寸参数”,修改为“液压缸内径及活塞杆外径尺寸参数可参照国标2348选取”。
按照国标选取液压缸行程参数,机构的优化受到一定限制,因此将原标准3.5中“液压缸行程参数按国标2349选取”,修改为“液压缸行程参数可参照国标2349选取”。
4、为了提高产品的安全可靠性能,在5.7 中增加了液压缸的活塞杆,在全行程状态下停留72h,不得出现锈蚀现象。
在5.8 中增加了液压缸不允许出现脱节、失效现象。
5、在6.4.2表3 、表4中增加了180mm的缸径,取消了175mm的缸径。
在6.4.2表3 中密封圈密封内泄漏量允许值也作了相应的调整。
带限位阀由 7.4ml/min调整到7.8ml/min。
自卸汽车液压系统技术条件解读
自卸汽车液压系统技术条件(征求意见稿)编制说明1、任务来源根据海沃机械(扬州)有限公司的申请,全国汽车标准化技术委员会专用汽车分技术委员会秘书处将申请申报国家发改委,计划项目编号:2006-8,同意海沃机械(扬州)有限公司起草自卸汽车液压系统技术。
2、主要工作过程2006年6月接到标准的制定通知后,标准起草人收集国外和国内的相关标准及本行业的实际使用情况,确定了标准的整体框架,于2007年10月完成初稿,经过初步讨论,于2007年11月完成征求意见稿,于2007年12 月发往全国汽车标准化技术委员会专用汽车分技术委员会秘书处,并在其挂靠单位汉阳汽车研究所和全国汽车标准化技术委员会的网站向全行业公开征求意见。
3、标准制定的目的随着国民经济的飞速发展,国家投入的基础设施力度加大,带动大批民营企业投入到基础设施的建设中,在市场经济的推动下,大批生产企业投入自卸汽车的改装行业,特别是在前顶自卸汽车的理念引入到国内,对自卸汽车的市场推广更加起到了显著的促进作用,而自卸汽车的核心部分是提供动力和控制自卸汽车装卸工作的液压系统,为了使自卸汽车向健康安全的方向发展,特别是在自卸汽车的载重量越来越大的发展趋势下,制定自卸汽车的液压系统标准来规范自卸汽车的生产和使用,合理引导市场是很有必要的。
4、标准制定的原则和依据4.1 使制定的标准能与欧洲先进的自卸汽车液压系统同步,使我国自卸汽车液压系统赶上或超过世界先进水平,满足我国自卸汽车液压系统的开发、设计、生产和试验的需要,推动我国自卸汽车液压系统的迅速发展;4.2 本标准的制定,其格式按照GB/T1.1-2000的规定,其内容根据国内外自卸汽车液压系统的技术水平、生产能力、试验手段和条件而制定的。
5、标准内容的说明5.1 液压元件的确定按照自卸汽车的工作特点,结合GB/T 3766—2001《液压系统通用技术条件》的总体要求,确定了自卸汽车液压系统的必须的工作液压元件,以保证自卸汽车液压系统的安全正常高效地运行。
翻车机液压系统使用说明书.
翻车机液压系统使用说明书:白酒2斤,灵芝20克,黄芪20克,党参15克,白术10克,白糖或冰糖4斤一、技术参数1、系统压力 5 Mpa(压车梁压力)3.5Mpa(靠车板压力)5Mpa(控制回路压力)2、油泵排量85ml/r(大泵)56ml/r(次级泵)16ml/r(小泵)3、电动机Y180L-4W P=22KW n=1470r/min4、油箱容积850L5、液压油YB-N46二、原理图及动作说明1原理图1、动作顺序说明1)启动电动机,空转几分钟后,待达到系统内循环平衡。
2)重车在翻车机上定位后,1DT、3DT得电,压车梁开始压车。
1XK发讯号,压车梁压紧到位,1DT、3DT失电。
3)4DT、9DT得电,靠板开始靠车,4XK发讯号,靠板靠紧到位,4DT、9DT失电。
4)翻卸开始,5DT、6DT得电,释放弹簧的弹性势能,待翻车机转到110°时,5DT、6DT同时失电。
5)翻车机回翻到零位后,4DT、8DT、5DT、7DT得电,靠板开始松开,3XK发讯号,靠板松靠到位,4DT、8DT、5DT、7DT失电。
6) 2DT、3DT、5DT、6DT得电,压车梁开始松压。
2XK发讯号,压车梁松压到位,2DT、3DT、5DT、6DT失电。
7)重车调车机推空车,进入下一个循环。
三、启动与调试操作1、油箱注油至油标上限,约为油箱容积2/3(注液压油必须经≤20um滤网过滤后方可注入油箱)。
2、将进油口、回油口管路球阀打开,将所有溢流阀均调至开口最大状态。
3、检测电机绝缘应>1mΩ,接通电源,点动电机,观察电机旋转方向(从电机轴端处看应为顺时针方向旋转)4、启动电机,容载运行5~10min (注此时为排系统内空气)检测电机电流,空转电流约15A左右,判断油泵有无异常噪音、振动以及各阀件管路连接处是否有漏油现象,否则应停机进行处理。
5、调整压车回路,靠车回路,控制回路压力至参考压力值。
调整控制回路压力时需让电磁换向阀处于工作状态,否则无法调定。
自卸车液压系统安装手册
目录1 安装油缸 (2)1.1油缸安装的总体要求 (2)1.2 安装油缸支撑梁 (3)1.2.1油缸支撑梁的要求 (3)1.2.2安装油缸支撑梁 (3)1.3 安装底盘支架 (3)1.4 油缸与底盘支架的连接 (4)1.4.1 吊装油缸 (4)1.4.2安全事项 (4)1.5 油缸与厢体的连接 (4)2.齿轮泵安装 (5)2.1 齿轮泵安装示意图 (5)2.2 油泵管路连接示意图 (5)3 安装液压油箱及附件 (6)3.1 安装油箱 (6)3.2 安装油箱附件 (6)3.3安装空气滤清器和回油滤清器 (6)4 安装举升阀 (7)4.1 举升阀连接 (7)5 气控阀安装 (8)5.1 气控阀的连接 (8)5.2 气控阀安装的注意事项 (8)6 限位阀安装 (9)6.1 固定方式 (9)6.2 安装方式: (9)6.2.1 限位阀安装在油缸上 (9)6.2.2 限位阀安装在支架上 (10)6.3 限位阀的连接 (10)6.4 限位阀调节步骤 (10)7 油管和接头的安装 (11)7.1高压油管的标准安装方法 (11)7.2 低压油管的标准安装方法 (11)7.3 管接头 (12)8 最终检查 (12)9 油缸喷漆 (12)10整车液压系统检测及调试 (12)10.1 检查液压系统 (12)10.2 测试液压系统 (13)自卸车液压系统的安装1 安装油缸1.1油缸安装的总体要求●油缸的安装位置取决于实际应用条件或车辆的安全和额定载荷。
● 油缸的应用要求(举升能力和举升角度)取决于车辆的轴荷分配和厢体的外形(如后悬、厢体长度、厢体高度、旋转点等)。
● 车辆的轴荷分配取决于当地法规或汽车制造商提供的技术参数。
● 额定举升重量=厢体容积(长×宽×高)×货物比重+厢体自重+5%超载重量。
● 其他可能影响安装位置的因素如图1所示:①驾驶室间隙——确保油缸与驾驶室间留有足够空间,以便于驾驶室的翻转、举升过程中厢体的运动及安装区域内可接触到其它部件。
自卸车液压系统安装手册
目录1 安装油缸 (2)1.1油缸安装的总体要求 (2)1.2 安装油缸支撑梁 (3)1.2.1油缸支撑梁的要求 (3)1.2.2安装油缸支撑梁 (3)1.3 安装底盘支架 (3)1.4 油缸与底盘支架的连接 (4)1.4.1 吊装油缸 (4)1.4.2安全事项 (4)1.5 油缸与厢体的连接 (4)2.齿轮泵安装 (5)2.1 齿轮泵安装示意图 (5)2.2 油泵管路连接示意图 (5)3 安装液压油箱及附件 (6)3.1 安装油箱 (6)3.2 安装油箱附件 (6)3.3安装空气滤清器和回油滤清器 (6)4 安装举升阀 (7)4.1 举升阀连接 (7)5 气控阀安装 (8)5.1 气控阀的连接 (8)5.2 气控阀安装的注意事项 (8)6 限位阀安装 (9)6.1 固定方式 (9)6.2 安装方式: (9)6.2.1 限位阀安装在油缸上 (9)6.2.2 限位阀安装在支架上 (10)6.3 限位阀的连接 (10)6.4 限位阀调节步骤 (10)7 油管和接头的安装 (11)7.1高压油管的标准安装方法 (11)7.2 低压油管的标准安装方法 (11)7.3 管接头 (12)8 最终检查 (12)9 油缸喷漆 (12)10整车液压系统检测及调试 (12)10.1 检查液压系统 (12)10.2 测试液压系统 (13)自卸车液压系统的安装1 安装油缸1.1油缸安装的总体要求●油缸的安装位置取决于实际应用条件或车辆的安全和额定载荷。
● 油缸的应用要求(举升能力和举升角度)取决于车辆的轴荷分配和厢体的外形(如后悬、厢体长度、厢体高度、旋转点等)。
● 车辆的轴荷分配取决于当地法规或汽车制造商提供的技术参数。
● 额定举升重量=厢体容积(长×宽×高)×货物比重+厢体自重+5%超载重量。
● 其他可能影响安装位置的因素如图1所示:①驾驶室间隙——确保油缸与驾驶室间留有足够空间,以便于驾驶室的翻转、举升过程中厢体的运动及安装区域内可接触到其它部件。
液压施工标准化作业指导书.
220kV岭东送电线路新建工程液压施工作业指导书分发号:持有者:DS/LDS3-ZZ02-2008东北电业管理局送变电工程公司 220kV岭东送电线路新建工程项目部220kV岭东送电线路新建工程液压施工作业指导书批准:年月日审定:年月日审核:年月日编制:年月日编制单位:东北电业管理局送变电工程公司 220kV岭东送电线路新建工程项目部目录1 编写说明 (11.1目的 (11.2 范围 (11.3 引用文件(编写依据 (12 工程概况 (22.1 工程简述 (22.2 作业项目概况及工程量统计 (23 标准化作业流程图 (44 作业前准备工作 (54.1技术准备 (54.2作业人员准备 (54.3机械设备及工器具准备 (74.4材料及备品备件准备 (84.5安全、文明施工设施准备 (84.6施工现场准备 (94.7危险点分析及安全控制措施 (94.8环境因素控制及控制措施 (104.9 质量通病及预防措施 (104.10作业进度计划 (115 标准化作业 (115.1作业项目流程图 (115.2开工条件验证 (125.3施工方法及安全、质量、工艺要求 (126 作业竣工 (191 编写说明1.1目的对220kV岭东送电线路新建工程导、地线液压作业进行指导和实施控制,保证工程达到预定目标。
1.2 范围本指导书适用于220kV岭东送电线路新建工程导、地线液压施工。
1.3 引用文件(编写依据《电力建设安全工作规程》(第2部分:架空电力线路 DL 5009.2-2004《110~500kV架空送电线路施工及验收规范》 GB 50233—2005《110~500KV架空电力线路工程施工质量及评定规程》 DL/T 5168-2002《架空输电线导线及避雷线液压施工工艺规程》 SDJ226-87《国家电网公司输变电工程达标投产考核办法》国家电网基建[2005]225号《国家电网公司输变电优质工程评选办法》国家电网基建[2008]288号《国家电网公司电力建设安全健康与环境管理工作规定》国家电网工[2003]168号《国家电网公司输变电工程安全文明施工标准化图册》国家电网基建[2005]403号《国家电网公司输变电工程施工工艺手册》(送电工程分册(2006《国家电网公司输变电工程标准化施工作业手册》(送电工程分册(2007《东北电业管理局送变电工程公司技术标准》 Q/DS10101-2007《工程建设标准强制性条文》(电力工程部分建标 [2006]102 号《220kV岭东送电线路新建工程施工组织设计》 DS/LDS3-GH01-2007《220kV岭东送电线路新建工程质量检验计划》 DS/LDS3-ZL01-20072 工程概况2.1 工程简述220千伏岭东送电线路工程,起于220千伏岭南变电所,止于220千伏东辛庄变电所,线路全长55.8公里,起止塔号9#—150#,杆塔数量142基。
液压操作使用手册
液压操作使用手册(通用)一、液压油的使用及管理1.若工作介质为液压油,建议使用46号抗磨液压油。
若工作介质为阻燃液压油,建议使用水-乙二醇。
2.禁止使用与图纸不符的工作介质,禁止混合使用新旧液压油或与润滑油。
3.保持液压油的清洁度符合技术要求规定的范围内。
4.及时发现和更换已氧化的或乳化的液压油。
一般使用寿命为12-18个月。
5.液压油必需经过过滤后方可加入系统,并从空滤器处加入,以免混入水或其它杂质。
6.油位下降过大,会引起设备损坏或故障,应将油箱中的油量维持在最大和最小之间。
7.由于液压油有着火的危险,在设备周围禁止焊接或使用明火,或在防护下焊接,以免失火。
二、液压设备的安装配管及配线1.应有资质的技术人员进行配管及配线。
2.应在完全切断电源的情况下作业,以免发生危险。
3.产品应安装在震动小,强度高的地基上,并保持水平。
4.产品应安装在尘土、微屑、水份和油雾较小的地方。
5.禁止水和其它介质洒在电器表面,以免发生电器漏电和断路得事故。
6.系统中若有高压软管,应考虑其压力等级和最小通径,以保证正常工作要求。
7.注意高压软管不能过分扭曲和弯曲,其弯曲半径应大于推荐值的最小值,一般大于胶管直径的10-20倍。
8.注意高压软管联接的可靠性,以保证安全。
三、液压系统的冲洗1.油箱的清理加油前,油箱内壁必须清洁干净。
擦洗油箱内壁时,不可用棉纱或棉质纤维布类,可用白绸布或吸水泡沫海棉轻轻按擦。
当擦干后见有小污垢,可用浸有石油醚的吸水海棉或湿面粉团轻轻按吸,直到目视在白绸布或湿面团上无污物为止。
2.管路的清理全部管路应进行二次安装,一次安装后拆下管道,一般用20%硫酸或盐酸溶液进行酸洗,用10%的苏打水中和,再用温水清洗,然后干燥涂油以及压力试验。
最后安装时,不准有沙子、氧化铁皮、铁屑等污物进入管道及阀内。
全部管路安装后,必须对管路、油箱进行冲洗,使之能正常循环工作。
①以冲洗主系统的油路管道为主。
对溢流阀、液压阀通油箱的排油回路,在阀的入口处遮断。
自卸车液压系统安装指南
自卸车液压系统安装指南一、安装前的准备工作在进行自卸车液压系统的安装前,需要进行以下准备工作:1.购买液压系统的相关配件和设备,确保其质量符合标准。
2.清理自卸车的底板和底架,确保其表面干净平整,无油污和其他杂物。
3.确定液压系统的安装位置,确保能够方便维修和更换配件。
二、液压系统的安装步骤1.将液压油箱安装在自卸车的底板上,使用螺栓固定好,并确保油箱与底板之间没有杂物和缝隙。
2.将液压泵和液压马达安装在自卸车的发动机上,连接好进出口管道,并确保密封良好。
3.安装主控制阀,将其与液压泵和液压马达之间连接好,确保管道无泄漏。
4.连接油缸和主控制阀,确保管道无泄漏,并调整好油缸的安装位置,使其能够顺畅运动。
5.连接液压油箱和主控制阀,确保油箱内的液压油能够顺利流动,并安装好油位表和过滤器。
6.连接液压系统的控制装置,如手柄或遥控器,确保能够正常控制液压系统的操作。
7.检查液压系统的各个部件和管道,确保其固定牢固,无泄漏,并进行密封性测试。
8.对液压系统进行空载试运行,检查各个部件是否正常运行,是否有噪音和震动等异常情况。
9.调整液压系统的工作压力和流量,确保其能够满足自卸车的工作需求。
10.进行安全性能测试,包括液压系统的紧急停机和过载保护等功能。
三、安装后的检查和维护1.每天在使用自卸车前,检查液压系统的油位,并及时添加液压油。
2.定期检查液压系统的各个部件和管道,确保其固定良好,无泄漏和磨损。
3.定期更换液压系统中的液压油和滤芯,确保液压油的清洁和性能稳定。
4.定期进行液压系统的保养和维修,检查各个部件的磨损和老化情况,并及时更换。
5.在使用过程中,注意液压系统的工作状态,及时发现并排除故障。
四、安全注意事项1.在安装和维修液压系统时,必须切断自卸车的电源,并采取必要的安全措施,避免意外发生。
2.在进行液压系统的操作和维修时,必须戴上相关的防护手套和眼镜,避免因油压等原因造成的伤害。
3.在操作自卸车时,必须按照操作手册的要求进行操作,避免流程错误和操作失误。
自卸车液压原理图
自卸车液压原理图
自卸车操作说明
取力部分操作
1、首先确认发动机正常工作,并保证系统气压在700~800KPa;
2、将变速器操纵杆置于低档区的空档位置;
3、分离离合器,先接通取力开关,再接通停车取力开关;
此时多功能蜂鸣器会鸣叫报警;
4、根据使用要求,将变速器操纵杆置于低档区的所需档位(3档以下),缓慢松开离合器踏板,取力器进入工作状态,取力器指示灯亮,液压系统中的油泵随之处于工作状态。此时注意不要猛轰油门,保持发动机转速在1000~1600转/分钟;
拆修或更换
单向阀(气控分配阀中或油泵出油口中)损坏
拆修或更换
气控分配阀阀芯卡滞或转阀内泄严重
拆修或更换
车箱举油路畅通
举升电磁阀故障
拆修或更换
气控分配阀或转阀故障
拆修或更换
油泵烧毁
行驶中取力器没脱档,油泵长时间工作
确保行车时,取力器脱档
举升时长时间猛踩油门,货物严重超载
油泵运转良好但车箱不举升
液压系统缺液压油
添加液压油
齿轮泵旋向不对
更换相反旋向
举升电磁阀故障
拆修或更换
气路接反或气路泄漏
调整气管位置或检查漏气处
气控分配阀(或转阀)故障
拆修或更换
油缸内部故障
拆修或更换
严重超载,内部溢流阀溢流
合理装载
车箱举升慢、不平稳、自动回倾
液压油不够,油路渗入空气
添加液压油,排气
油缸内泄或外泄大
5、在需要取力器停止工作时,踏下离合器踏板,变速箱操纵杆置于空档,把取力开关和停车取力开关按至关闭位置,取力器指示灯熄灭,多功能蜂鸣器停止鸣叫报警,最后松开离合器踏板。
常见故障及排除方法
《自卸车使用说明书---4
自卸车使用说明书前言欢迎您使用由中航美运兰田装备制造有限公司生产的自卸汽车!我公司生产的自卸汽车具有结构简单,操纵平稳轻便,行使稳定性好,自卸性能好,耐使用,造型美观,维修保养方便等诸多优点。
在使用自卸汽车之前,请认真阅读本说明书,以便尽快的熟悉车辆并掌握正确的操作方法及维护知识,只有严格执行本说明书的各项要求,才能确保汽车的正常使用寿命及安全运行,并为您创造更大的经济效益。
本说明书仅就我公司生产自卸汽车的液压系统工作原理,使用操作及维护保养等加以说明,凡与底盘有关的技术参数,技术性能和使用保养,请参阅相应的《底盘使用说明书》或按《汽车保养手册》中的有关规定执行。
本公司生产的自卸汽车均有国家公告,对有异议之处,请查询国家公告光盘或与本公司技术部联系,如私自更换、调换说明书数据,本公司概不负责。
由于产品结构的不断改进完善,可能出现说明书内容与产品结构不相符的现象,更改恕不通知,请给予谅解。
对于本车的专用技术问题,中航美运兰田装备制造有限公司保留更改和解释产品的权力。
中航美运兰田装备制造有限公司警示:遵守安全操作规程是预防事故的最好办法!1、汽车不允许超载!2、在车厢举升和降落的整个过程中,操作者不要离开操纵装置。
3、举起车厢进行车辆维修前,应支撑好副车架上的车厢安全撑杆。
4、不得将升降手柄置于“举升”或“中停”的情况下行驶;5、汽车满载时,严禁高速下坡或突然停车。
6、卸货时要注意车厢后门板是否打开,在打开门板时一定要注意安全!7、不得在虚土路面上进行举升操作。
8、不得在侧倾路面上进行举升操作。
9、严禁车厢在举升状态下行驶。
10、不得采用惯性“闪”车厢的方式进行倾卸黏性货物,否则会造成拉杆弯曲或油缸及其它部件损坏。
11、使用侧翻自卸车的用户注意,在举升前必须将另一侧的翻转销轴全部拔出,否则会造成自卸车的严重损坏。
12、限位气阀是控制举升角度的,出厂前已调整好,不得擅自调整调节螺栓。
为了您的利益,在使用前请认真阅读使用说明书,因不正当操作引起的故障,我公司只为您提供有偿服务。
东风大力神自卸车改装技术规范
