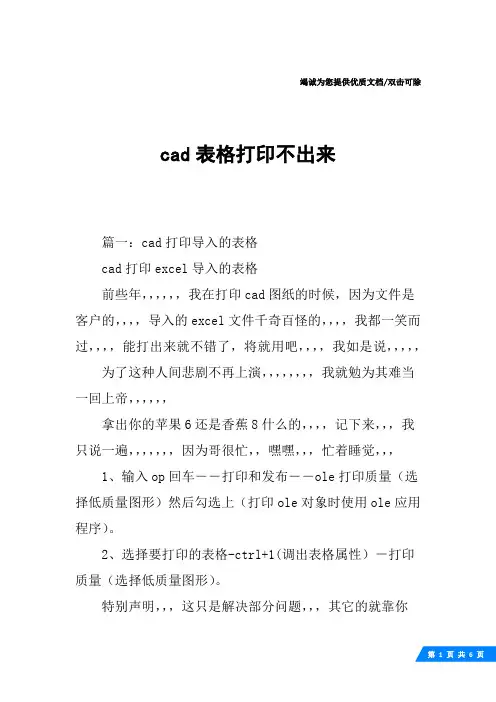

cad表格打印不出来
竭诚为您提供优质文档/双击可除cad表格打印不出来篇一：cad打印导入的表格cad打印excel导入的表格前些年，，，，，，我在打印cad图纸的时候，因为文件是客户的，，，，导入的excel文件千奇百怪的，，，，我都一笑而过，，，，能打出来就不错了，将就用吧，，，，我如是说，，，，，为了这种人间悲剧不再上演，，，，，，，，我就勉为其难当一回上帝，，，，，，拿出你的苹果6还是香蕉8什么的，，，，记下来，，，我只说一遍，，，，，，，因为哥很忙，，嘿嘿，，，忙着睡觉，，，1、输入op回车――打印和发布――ole打印质量（选择低质量图形）然后勾选上（打印ole对象时使用ole应用程序）。
2、选择要打印的表格-ctrl+1(调出表格属性）－打印质量（选择低质量图形）。
特别声明，，，这只是解决部分问题，，，其它的就靠你了，，，，祖国的未来就靠你了，，，，同鞋，，加油篇二：cad打印样式表损坏的恢复命令cad打印样式表损坏的恢复命令:convertpstyles篇三：cad打印样式表如何设置cad打印样式表如何设置？cad打印样式表有什么作用？ctb和stb有何区别？打印样式通过确定打印特性（例如线宽、颜色和填充样式）来控制对象或布局的打印方式。
打印样式表中收集了多组打印样式。
打印样式管理器是一个窗口，其中显示了所有可用的打印样式表。
打印样式有两种类型：颜色相关和命名。
一个图形只能使用一种类型的打印样式表。
用户可以在两种打印样式表之间转换。
也可以在设置了图形的打印样式表类型之后，修改所设置的类型。
打印样式可分为颜色相关打印样式表（*.ctb）和命名打印样式表（*.stb）两种模式。
颜色相关打印样式以对象的颜色为基础，共有255种颜色相关打印样式。
在颜色相关打印样式模式下，通过调整与对象颜色对应的打印样式可以控制所有具有同种颜色的对象的打印方式。
命名打印样式可以独立于对象的颜色使用。
使用这些打印样式表可以使图形中的每个对象以不同颜色打印，与对象本身的颜色无关。
