威图箱体尺寸规则
威图电柜的选型手册
宽 mm 高 mm 深 mm 订货号 门数
每包 1个
200
300
400
380
500
600
600
800
300
400
500
600
500
600
760
1000
155
210
210
210
300
210
350
300
7187.581 7187.582 7187.583 7187.584 7187.585 7187.586 7187.587 7187.588
PS 4000s 机柜..........................................................4 威图小箱体 ...............................................................6 RBT 侧装冷却单元 ...................................................7 过滤器风扇 ...............................................................8 服务器机柜 .............................................................10 网络机柜.................................................................11 系统附件.................................................................12
威图箱体尺寸规则
MTV Produkttraining
Design guide
1.7 插件基本尺寸
插件单元 插件单元是插箱的组成部分。一般有两种规格： 一是板卡式插件单元，二是盒式插件单元。 板卡式插件单元由PCB板卡、电子元器件、连接器和提手等 组成。 盒式插件单元一般由一个用于安装PCB板卡的金属盒体、元 器件、连接器和提手组成，前面板和连接器同样遵循相关标 准。
Fig.3b
optional mounting holes solder side cover or tooling
MTV Produkttraining
Design guide
1.4 导轨基本尺寸
A
B
C
D
A 该 导 轨 适 用 于 基 于 IEC 60297-3-101的插件单元 B 该导轨带有编码键和导向销 ，适用于基于IEC 60297-3-103 的插件单元 C 与导轨B镜像，用于rear I/O 插件单元 D 该导轨带有½ HP 尺寸偏移
Design guide
1.5 连接器和背板
fafdasf
fafdasf
fafdasf
Fig.5c
Fig.5d
MTV Produkttraining
Design guide
1.5 连接器和背板 The connectors of the above described IEC series fit on the backplane within the same slot width but with different reference dimensions of the contact grids to the pitch line. 图5c中连接器管脚 间距为2.54 mm，图5d中则为2mm。 IEC 60603-2 和 IEC 61076-4-113 系 列 连 接 器 可 应 用 于 VME64和VME64x，IEC 61076-4-101系列连接器可应用于Compact PCI. H1计算公式为 H1 = n x U - 4.8 如 3 U = 3 x 44.45 - 4.8 = 128.55 H2计算公式为 H2 = n x U - 10.85 = 3 x 44.45 - 10.85 = 122.5
威图柜工艺特点介绍
威图柜工艺特点介绍
1、柜门离地25.5mm
2、2.5mm厚的安装板，两边有23mm宽的U形弯边，使得安装板强度更大，也便于搬运
3、箱底三块电缆导入盖板，可以相互替换，移动方便，易于导入电缆，易于开孔进线
4、箱门上有接地螺栓
5、承重铰链安装容易，换柜门也容易。
柜门可开启130°
6、塑料滑引器可利用塑料滑引器通过导轨，可从柜体正面将安装板推入柜内
7、坚固的长方形框架不但可以加强前门的强度，还可以用来固定安装电器元件（配合门安装横条使用）
8、背板能很容易地安装，用螺丝固定；还可换装柜门
9、MS830锁，上、中、下三点锁紧柜门
10、密封圈：聚氨脂发泡密封胶条，确保防护等级IP54
11、柜门框处增加防水边与柜门密封圈配合防止水和灰尘落入柜内
12、（单门）左右互换开门设计，方便使用
13、标准模数化安装孔设计，方便安装
14、内灯，方便安装和检测（自选件）
15、文件袋，方便现场工作（自选件）
16、安装梁，不使用安装板同样可以进行柜内安装（自选件）
17、风机及过滤网，保证柜内通风，防护等级IP54（自选件）
18、底座，固定式，活动式，拆卸、安装都很方便（自选件）
19、双安装板，安装容量大（自选件）
20、门安装条，方便安装
21、柜体全框架侧板、前后门和顶板、底板均可取下，能够适应各种要求，方便安装检修。

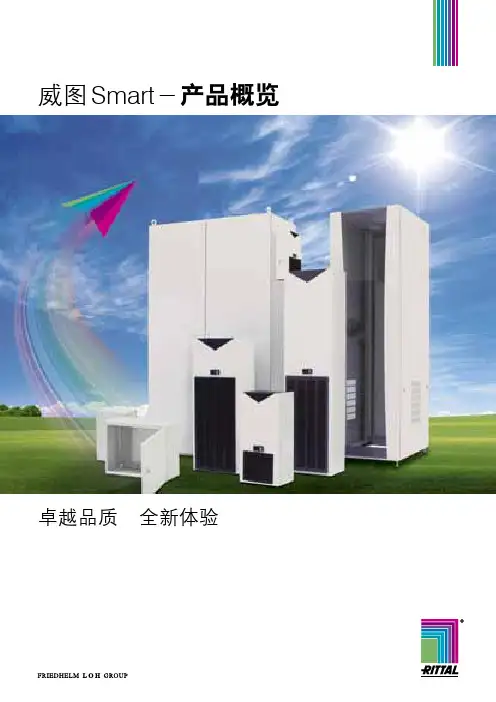

威图Smart柜体样本
1200 2000 600 1099 1896 7187.750
2 7187.803 2844.200 2845.200
1000 2000 600 899 1896 7187.595
2 7187.803 2916.200 2917.200
800 2000 500 699 1896 7187.751
1 7187.804 2829.200 2830.200
－ － 7187.745 2 7187.803 2844.200 2845.200
1000 2000 600
－ － 7187.593 2 7187.803 2916.200 2917.200
800 2000 500
－ － 7187.736 1 7187.804 2829.200 2830.200
800 2000 600
前后门，双安装板
宽度 mm 高度 mm 深度 mm 安装板宽度 mm 安装板高度 mm 型号 PS 4000s 门数 侧板 底座 100mm 底座 200mm
PS 4000s 机柜
高度 2000 mm
800 2000 500 699 1896 7187.746
1 7187.804 2829.200 2830.200
在所有12根型材中均设有最 大尺寸的开口以及两排安装 孔，可供从所有侧面随意地 进行万能安装。
九折型材确保最大的强度。
威图 Smart－产品概览
...再用点焊连接， 确保最大的牢度。
3
PS 4000s 机柜
高度 2000 mm
材料 ： 钢板 机柜框架 ：9 折型材 顶板、后板、侧板和底板 ：1.2 mm 门 ：1.5 mm 安装板 ：2.5 mm
前后门，无安装板 宽度 mm 高度 mm 深度 mm 安装板宽度 mm 安装板高度 mm 型号 PS 4000s 门数 侧板 底座 100mm 底座 200mm
威图样式机柜选型手册
B
项目经理了解客户需求， 帮客户选型及设计方案 Project manager understands client’s needs, and helps the customer with selections and design proposals.
E
客户预付款到账后， 项目经理负责下单给生产部 After the advance payment to the account by clients’ side, the project manager is responsible for place the order to the production department.
销售服务流程图
Sales Service Flow Chart
A
接到客户需求信息转销售部项目经理 The client's demand information turns to the sales project manager
销售热线 400-728-0816
Sales hotline 400-728-0816
02
03
我们随时为您提供高效优质的服务，让您的采购工作全程无忧。 We will provide high-efficiency and high quality service to you at any time and allow you a carefree procurement process.
量身定制的解决方案
为了应对不断变化的市场与客户需求，我们制订了长期人才培养计划，培养了一大 批具备多年行业经验的技术人员，为客户提供一对一的技术咨询及方案设计服务。 为客户提供量身定制的个性化机柜解决方案是我们不变的坚持。
威图台式TFT液晶显示屏操作箱体产品技术手册说明书
产品技术手册适用于台式TFT液晶显示屏操作箱体操作箱体适用于最大尺寸达24˝ 的台式 TFT 液晶显示屏台式TFT液晶显示器操作箱体可确保，即便在恶劣的工业环境下，商务型TFT显示屏也可长持续顺利运转。
极致美观的设计使防水防尘的全方位专业防护更加完善。
与威图支托臂系统CP 60/120/180完美匹配。
◾钢板外壳经过浸入式涂漆处理且涂有超强抗腐蚀粉末◾经多重折边的箱体防护槽在开门时能阻止脏物和水侵入◾透明检视窗由单片安全玻璃构成◾后部维护入口◾集成式连接悬臂VESA 75/100◾用于单人安装的支托臂连接件◾用于放置最大尺寸达24˝的台式 TFT 液晶显示屏◾为比例为16:9/16:10最大尺寸为24˝ 的商用台式TFT液晶显示屏提供设计美观而有效的防护◾支托臂连接件，直径 130 mm，在加强板偏中心位置预制为模板◾高防护等级 IP 65◾侧面装饰板包括手柄功能24˝的台式TFT液晶显示屏威图产品获得了众多国际认可的证书及许可，并且达到了国际公认的最高质量标准。
◾所有元件均按照国际规定标准接受了最严格的检验◾全面的质量管理体系确保了产品始终如一的优良品质◾外部检验机构定期进行的生产检验确保产品始终符合国际质量标准在威图官网上可找到全部最新证书和许可。
通过在线的CAD零件库RiCAD-3D，威图为多种机柜和用途提供一站式的机械、空调、IT和能源解决方案。
为各个CAD 系统提供的专业数据提高了设备的设计效率，并缩短了安装时间。
◾CAD 数据可通过移动应用程序或在威图官网上使用◾可以通过电子信箱地址索取数据◾超过 70 种 CAD 格式可供选择◾直接链接到威图产品手册当前页，由此实现“ 一站式” 服务◾图纸精准到每一个细节并经过检验从而较好地确保了设计的安全性◾不必费时地进行重新设计，从而节约时间操作箱体用于最大尺寸达 24˝ 的台式 TFT 液晶显示屏1 2最佳的表面防护表面经过的三层处理提供最佳的防锈蚀保护。
Rittal威图机柜资料汇总
Rittal威图机柜资料汇总
资料
Rittal威图机柜资料汇总
Rittal即德国威图，成⽴于1961年，是世界领先的箱体系统和箱体技术供应商。
今天把以往收集整理来的资料做个汇总：
技术⽂档>设计选型>安装⽂档>安装视频
技术⽂档
⾸先分享的是⼀份“产品资料⼤全”，总页数1091页，包含了机箱、机柜、制冷、温控、母线系统等系列产品。
是份难得的资料⼤全，说是钣⾦⼚的宝典⼀点都不⽆过！
设计选型
设计选型提供RiCAD 3.8软件下载，软件可提供2D和3D数据，包含有：
1. AE（壁式机柜）
2. CM（⽴式机柜）
3. ES（⽴式机柜系统）
4. SK（温度控制组件）
5. SV（RiLine 60）
6. TP（TopConsole系统）
7. TS（分隔套件）
8. ⽀撑臂系统CP-S、CP-L和CP-XL
9. ⼯作外壳Comfort Panel和Optipanel（标准尺⼨）
10. ⼴泛的系统附件
此外，如果希望下载威图PS系列的可编辑源格式2D/3D⽂件，可到电⽓CAD论坛的设计资源⽬录下搜索下载。
安装⽂档
收集到的分为PS4及TS8机柜的机柜负载说明⽂件。
安装视频
安装视频
安装视频为TS机柜组装及母线系统组装。
整理好的⽂件请登陆你的帐户到电⽓CAD论坛下载！也可点击原⽂链接直接跳转到本⽂所在页⾯。
我们专为
电⽓⼯程师服务
▼
电⽓CAD论坛。
威图箱体
1.0
Z
.+0.
1. ± 1.
开口槽
机架安装 角轨
.+0.
10.± 0.
Y
闭口槽
>mm
图
高度(U) 1 (!) 10 11 1
H±0.(mm) . .1 1. 1.0 1. . . 10. . . . .1 .
A
B
图 11
用于助插拔提手的插箱的检验尺寸 Hk 见表
U Hk±0. 1. 表 . .
11
插箱及其插件的设计规范
插箱面板的相关尺寸
A.平面板 平面板宽度W小于 n*.0, W=n*.0-0. 孔间距 V = n * .0 面板高度 G = F + . (F 见表 ) M 放大图是唯一标准固定方式,如果客户和供应商协商可以用其他固定方式
.1 . 101. 101. 101. 1. 1.
注:在 1 m 间距内,任意二孔间的孔距公差为:±0. mm
表1
Z
插箱及其插件的设计规范
印刷电路板
印刷电路板尺寸在 IEC 0--101 及 IEC 0- 和 IEEE 1101.10 中有规定.具体尺寸见表 及 图 图 为标准U、U 电路板尺寸图及符合 IEC 0-,或 IEC 10--11，TYPE C，排和扩展后…… 排连接器插针分布图 图 为 CPCI U, U 电路板尺寸图，连接器符合 IEC 10--101
J CONNECTOR POSITIONS 1~
optional mounting holes solder side cover or tooling
J CONNECTOR POSITIONS 1~1
1
威图柜技术特色分析
威图柜技术特色分析
威图柜技术特色分析：
1、柜门离地25.5mm
2、2.5mm厚的装置板，两头有23mm宽的U形弯边，使得装置板强度更大，也便于转移。
3、箱底三块电缆导入盖板，可以彼此交换，移动便利，易于导入电缆，易于开孔进线
4、箱门上有接地螺栓
5、承重铰链装置简单，换柜门也简单。
柜门可敞开130°
6、塑料滑引器可利用塑料滑引器经过导轨，可从柜体正面将装置板推入柜内
7、巩固的长方形结构不光可以加强前门的强度，还可以用来固定装置电器元件（合作门装置横条运用）
8、背板能很简单地装置，用螺丝固定；还可换装柜门
9、MS830锁，上、中、下三点锁紧柜门
10、密封圈：聚氨脂发泡密封胶条，确保防护等级IP54
11、柜门框处添加防水边与柜门密封圈合作防止水和尘埃落入柜内
12、（单门）左右交换开门描绘，便利运用
13、规范模数化装置孔描绘，便利装置
14、内灯，便利装置和检测（自选件）
15、文件袋，便利现场作业（自选件）
16、装置梁，不运用装置板相同可以进行柜内装置（自选件）
17、风机及过滤网，确保柜内通风，防护等级IP54（自选件）18、底座，固定式，活动式，拆开、装置都很便利（自选件）
19、双装置板，装置容量大（自选件）
20、门装置条，便利装置21、柜体全结构侧板、前后门和顶板、底板均可取下，可以习惯各种需求，便利装置检修。
威图Smart柜体样本
1200 2000 600 1099 1896 7187.755
2 7187.803 2844.200 2845.200
1000 2000 600 899 1896 7187.596
2 7187.803 2916.200 2917.200
威图 Smart－产品概览
5
威图小箱体
AE, KL, EB 壁挂箱
在所有12根型材中均设有最 大尺寸的开口以及两排安装 孔，可供从所有侧面随意地 进行万能安装。
九折型材确保最大的强度。
威图 Smart－产品概览
...再用点焊连接， 确保最大的牢度。
3
PS 4000s 机柜
高度 2000 mm
材料 ： 钢板 机柜框架 ：9 折型材 顶板、后板、侧板和底板 ：1.2 mm 门 ：1.5 mm 安装板 ：2.5 mm
1200 2000 600 1099 1896 7187.750
2 7187.803 2844.200 2845.200
1000 2000 600 899 1896 7187.595
2 7187.803 2916.200 2917.200
800 2000 500 699 1896 7187.751
1 7187.804 2829.200 2830.200
240 W
300 W
L35 L50
275 W
345 W
R 134 a,200 g R 134 a,350 g
－ － 7187.745 2 7187.803 2844.200 2845.200
1000 2000 600
－ － 7187.593 2 7187.803 2916.200 2917.200
800 2000 500
威图型AE箱结构特点
AE箱结构特点
1、该箱体分为室内箱和室外箱两种可供选择，外形尺寸可依据客户要求订做
2、多次折弯的45度箱口，严格执行IP防护等级，能有效防止水和灰尘的进入；
3、优质冷轧钢板经精密加工而成，表面酸洗磷化喷塑处理，坚固平整；
4、门上特制的无接缝密封胶条，具有极好的密封性能；
5、暗铰链，箱门开启角度110度；
6、箱体内安装板深度可以调节；
7、箱体、箱门、安装板上预装M8接地柱；
8、采用独特的壁挂方式，方便快捷，耐用性好。
9、标准AE箱材料厚度: 门板2.0(mm)
围板1.5(mm)
安装板2.5mm镀锌安装板
上海申弈电子设备有限公司。
Rittal选型
我们推荐使用威图31样本选型，这样可以最方便的选取7035颜色的TS机柜,因为目前威图主推的型号一般由七位数字组成TS机柜前四位表示机柜的基本特性第一位数字：8第二三四位依次分别表示机柜宽度 高度 深度如800宽，2000高，800深，则前四位即为8808如1200宽，1800高，500深，则前四位即为8285如1000宽，2200高，600深，则前四位即为8026后三位表示机柜的配置特征一般来说，第五位为5，表示7035颜色，如果是7032颜色的，则为6下表表示后三位对应的配置500前门后板，内含一块安装板501前后开门，内含一块安装板510前门后板，无安装板511前后开门，无安装板521前后开门，内含两块安装板举例：如800宽，2000高，600深机柜，前后开门，无安装板，颜色7035，则型号为8806511如果威图系统内没设该型号的，需要当作非标来特殊询价TS侧板第一二位数字：81第三四位以此表示该侧板适用的机柜的高度和深度如2000高，800深，则前四位即为8108如1800高，500深，则前四位即为8185如2200高，600深，则前四位即为8126后三位一般为235，表示7035颜色，如果是7032颜色，则为200举例：如要求配2000高，600深的机柜，颜色为7035的侧板，则型号为8106235上述为TS机柜和侧板的选型，如果要选择相应尺寸和配置的PS机柜或者侧板，只需将第一位改为4TS底座TS底座有100高和200高两种，都是由两个型号组成的，分别表示底座的前后部分和左右部分在31样本的835页，通常都是使用封闭式，7022颜色的选型方法：底座的前后部分前三位为860第四位根据底座的高度不同，如果100高，则为1；如果200高则为2后三位根据底座所配机柜的宽度，如果500宽，则为500，如果1200宽，则为200；也有特例，1底座的左右部分前三位为860第四位根据底座的高度不同，如果100高，则为1；如果200高则为2后三位根据底座所配机柜的深度，如果600深，则为060；如果800深，则为080举例：给8805500配100高底座，前后部分为：8601800，左右部分为8601050给8026521配200高底座，前后部分为：8602000，左右部分为8602060PS底座PS底座比较简单，仅有一个型号构成，在30样本的886页，一目了然（31样本上无）其它常用附件：灯4138140供电接线4315100每包5根门控开关4315300风扇和过滤器，31样本636页~639页温控器3110000TS并柜件31样本863页~865页 常用型号：8800430，8800500，8800410等PS并柜件4580000和4582000，单独或配合使用都可前威图主推的就是7035颜色的TS机柜；也有特例，100高，1100宽，则为300（当然这个基本从来没用过）页~601页。
威图TS机柜图纸
B1 B7
控制机柜
机柜系统
B1
B7
35
T7
35
i.L. T3
60 2.5
60 2.5 3.5 46 55 30 64.5
H4 H1 H2 i.L. H3 G H5
H6 i.L. H7
H8 H9 4 x 25 (= 100)
H4 H6 i.L. H7 H8
51 25
32.5 62.5
42.5 i.L. (B3)
11.5 20
4 10.5
42.5 i.L. (T3)
42.5 i.L. (H3)
12.5 4.5
12.5 25 12.5
机柜 B1 = 总宽度 B2 = 门宽 B3 = 机柜框架间的可用尺寸 B4 = 系统钻孔距离 / 底座固定孔间隔 B5 = 管状门框间的可用尺寸 B6 = 管状门框间隔排孔的轴向间距 B7 = 起吊耳环之间的距离 B8 = 底部开口的可用尺寸 H1 = 总高度 H2 = 后面板高度 H3 = 机柜框架间的可用尺寸 H4 = 门高 H5 = 系统孔的距离 H6 = 管状门框间隔排孔的轴向间距 H7 = 可用的管状门框内尺寸 H8 = 管状门框固定螺栓的间隔 H9 = 底部至中间锁的间距 T1 = 总深度 T2 = 系统孔距离 / 底座固定孔间隔 T3 = 机柜框架间的可用尺寸 T4 = 底部框架深度 T5 = 底部开口的可用尺寸 T6 = 可能的安装深度 （安装板结构）
8684.500 – 597 592 512 475 455 475 535 440 1805 1797 1712 1777.5 1675 1650 1630 1600 911 405 275 312 368 240 130 – 355 335 499 1696
德国威图机柜PSTS机柜命名规则
Extension No. of Product 产品扩展码
-600 -601 -602 -603 -604 -605 -606 -607 -608 -620 -621 -622 -623 -624 -625 -626 -627 -628 -200 -201 -202 -203 -204 -205 -206 -207 -208 -210 -211 -212 -213 -214 -215 -216 -217 -218 -220 -221 -222 -223 -224 -225 -226 -227 -228 *Notes: RAL 7032 ( PS&TS ) RAL 7035( PS&TS ) 标准镀锌安装板 -500 标准镀锌安装板 镀锌安装板，有前门、后门 -501 镀锌安装板，有前门、后门 镀锌安装板，无门 -502 镀锌安装板，无门 镀锌安装板，无后门 -503 镀锌安装板，无后门 镀锌安装板，无顶板 -504 镀锌安装板，无顶板 镀锌安装板，无底板 -505 镀锌安装板，无底板 镀锌安装板，无门、无后板 -506 镀锌安装板，无门、无后板 镀锌安装板，无门、无后板、无底板 -507 镀锌安装板，无门、无后板、无底板 镀锌安装板，无门、无后板、无顶板 -508 镀锌安装板，无门、无后板、无顶板 2块镀锌安装板 -510 无安装板 2块镀锌安装板，有前门、后门 -511 无安装板，有前门、后门 2块镀锌安装板，无门 -512 无安装板，无门 2块镀锌安装板，无后门 -513 无安装板，无后门 2块镀锌安装板，无顶板 -514 无安装板，无顶板 2块镀锌安装板，无底板 -515 无安装板，无底板 2块镀锌安装板，无门、无后板 -516 无安装板，无门、无后板 2块镀锌安装板，无门、无后板、无底板 -517 无安装板，无门、无后板、无底板 2块镀锌安装板，无门、无后板、无顶板 -518 无安装板，无门、无后板、无顶板 RAL 7032 ( Only for PS ) -520 2块镀锌安装板 标准桔黄安装板 -521 2块镀锌安装板，有前门、后门 桔黄安装板，有前门、后门 -522 2块镀锌安装板，无门 桔黄安装板，无门 -523 2块镀锌安装板，无后门 桔黄安装板，无后门 -524 2块镀锌安装板，无顶板 桔黄安装板，无顶板 -525 2块镀锌安装板，无底板 桔黄安装板，无底板 -526 2块镀锌安装板，无门、无后板 桔黄安装板，无门、无后板 -527 2块镀锌安装板，无门、无后板、无底板 桔黄安装板，无门、无后板、无底板 -528 2块镀锌安装板，无门、无后板、无顶板 PS(RAL7035)/TS(RAL7035/7032) + 桔黄色安装板 桔黄安装板，无门、无后板、无顶板 无安装板 Special * 标准桔黄安装板 无安装板，有前门、后门 Special * 桔黄安装板，有前门、后门 无安装板，无门 Special * 桔黄安装板，无门 无安装板，无后门 Special * 桔黄安装板，无后门 无安装板，无顶板 Special * 桔黄安装板，无顶板 无安装板，无底板 Special * 桔黄安装板，无底板 无安装板，无门、无后板 Special * 桔黄安装板，无门、无后板 无安装板，无门、无后板、无底板 Special * 桔黄安装板，无门、无后板、无底板 无安装板，无门、无后板、无顶板 Special * 桔黄安装板，无门、无后板、无顶板 2块桔黄安装板 Special * 2块桔黄安装板 2块桔黄安装板，有前门、后门 Special * 2块桔黄安装板，有前门、后门 2块桔黄安装板，无门 Special * 2块桔黄安装板，无门 2块桔黄安装板，无后门 Special * 2块桔黄安装板，无后门 2块桔黄安装板，无顶板 Special * 2块桔黄安装板，无顶板 2块桔黄安装板，无底板 Special * 2块桔黄安装板，无底板 2块桔黄安装板，无门、无后板 Special * 2块桔黄安装板，无门、无后板 2块桔黄安装板，无门、无后板、无底板 Special * 2块桔黄安装板，无门、无后板、无底板 2块桔黄安装板，无门、无后板、无顶板 Special * 2块桔黄安装板，无门、无后板、无顶板 机柜PS(RAL7035) 或 TS(RAL7035/7032)，如配置桔黄色安装板，按Special Case处理。 推荐用两个成品，即：无安装板的标准机轨+桔黄色安装板组件代替。 例如：TS机柜、W800H2000D600、RAL7035、配置桔黄色安装板，可用两个成品，即：8806510(成品1， 标准TS机柜) + 4099708-03070(成品2，与机柜尺寸对应桔黄色安装板）代替。
简单的音箱箱体计算方法
简单的音箱箱体计算方法爱好者在购买新的扬声器单元时，往往会发现扬声器单元制造商推荐有最佳的箱体尺寸。
这方面可能包括密闭箱，开口箱的体积。
通常，这个值与VAS或锥盆支撑顺性的等效空气容积有关，该顺性是由锥盆和音圈质量，以及称为扬声器单元支撑的折环和定心支片的刚性等几个方面组成的。
（一）箱体的比例当爱好者制作扬声器箱体时，有各种不同的结构选择包括从立方体，圆管形，或矩形到许多其它的形状。
每种形状都有特殊的特性、优点和缺陷。
但是，常用的音箱不管是闭箱还是倒相箱大都是长方形的箱体，所以，本文就是对长方形箱体尺寸关系进行的讨论。
假定扬声器特性表中建议箱体容积Vb为0.09056立方米。
爱好者就能用这个值为实际扬声器单元确定理想的箱体尺寸了。
如容积已定，先要把所要求的内部容积的立方米单位转换为立方厘米，然后再求得结果的立方根，就可以得出所要求的高度、宽度、厚度了。
正方形箱体（即高度、宽度、厚度相同的箱体）对用于超低音箱是很满意的，因为这种箱体能通过增强内部驻波而提升箱体的总输出。
许多市售的超低音箱都是按这种样子设计的。
但是，本文的用意并非是用于超低音箱的，而是能覆盖全音频范围的两分频或三分频的音箱。
通过实践，许多音箱制造商已经采用了靠经验得到的“黄金”比率或“黄金”分割率，这个比例或比率与根据理想比率0.618而确定的箱体尺寸比有关。
举例来说，应用的是整数尺寸，如6单位的深度，10单位的宽度，16单位的高度，深度对宽度的比率＝6：10＝0.60，而宽度对高度的比率＝10：16＝0.625，这些最终尺寸的纵横比与理想的0.618值相当接近的，因为该比率可使选出的近似尺寸不会出现增强内部共振的公共简正频率，所以这个比率已被确认为能产生最佳的声音。
（二）计算内部尺寸假定所要求的内部纯容积为0.0864立方米，计算过程如下：1、把0.09056立方米转换为90560立方厘米。
2、假定取纵横比为6：10：16，将这三个数相乘，得到积为960。
威图控制柜
用于内部平面的 TS 系统型材 23 x 73 mm PS 冲孔型材不带安装法兰 23 x 73 mm，带有支撑 支架 TS （作为替代选择可带一或两根冲孔轨 23 x 23 mm） 用于 PS 兼容的适配轨 PS 冲孔型材 23 x 73 mm，带组合固定件 PS PS 冲孔轨 23 x 23 mm，带固定角 PS 冲孔轨不带安装法兰 23 x 23 mm，带有支撑支 架 TS （作为替代选择可带一根或两根冲孔轨 23 x 23 mm） PS 系统冲孔型材 23 x 73 mm PS 安装冲孔轨 23 x 23 mm，带固定支架 PS
垂直的内部安装面
TS 8 垂直型材的内层面可单独使用， 不受外层面的影响，这开拓了进一步的 利用可能性。就是在一个机柜中，为了 满足客户提出的、全新的独特要求，所 有的安装系统可完美地相互补充，以实 现全新的、完全根据客户要求独身打造的解决方 案。终于能够实现无穷的可能性！ 啮合、固定、完毕：通过 TS 8 垂直型材的内层面 上 TS 系统型材的直接安装可实现绝对的快速安装。
18
PS 冲孔轨 23 x 23 mm，带固定角
PS 冲孔轨不带安装法兰 23 x 23 mm，带有组合固
定件 TS （作为替代选择可带一根或两根冲孔轨
23 x 23 mm）
4
PS 系统型材 23 x 73 mm
5
PS 安装冲孔轨 23 x 23 mm，带固定支架 PS
电缆夹钳轨
19
C 型轨 30/15，带固定件和间隔垫片
9
10
11
12
底部安装
冲孔型材以及水平机柜型材上安装轨的安装既可在
13
宽度进行、也可在深度进行。
