体系结构实验报告
计算机体系结构实验报告

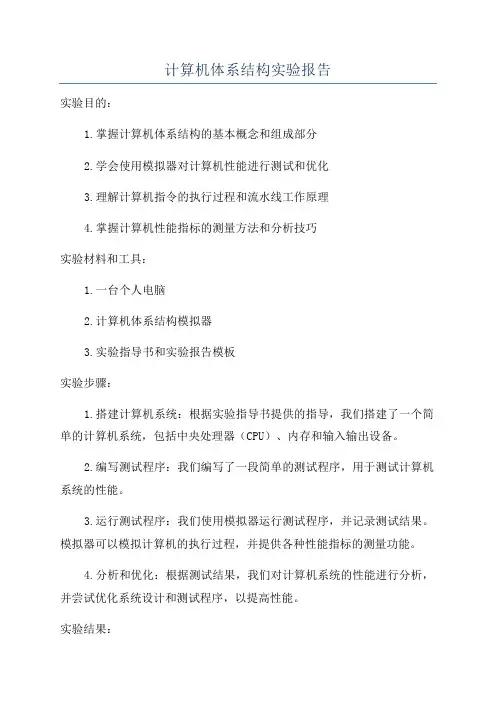

计算机体系结构实验报告实验目的：1.掌握计算机体系结构的基本概念和组成部分2.学会使用模拟器对计算机性能进行测试和优化3.理解计算机指令的执行过程和流水线工作原理4.掌握计算机性能指标的测量方法和分析技巧实验材料和工具：1.一台个人电脑2.计算机体系结构模拟器3.实验指导书和实验报告模板实验步骤：1.搭建计算机系统：根据实验指导书提供的指导，我们搭建了一个简单的计算机系统，包括中央处理器（CPU）、内存和输入输出设备。
2.编写测试程序：我们编写了一段简单的测试程序，用于测试计算机系统的性能。
3.运行测试程序：我们使用模拟器运行测试程序，并记录测试结果。
模拟器可以模拟计算机的执行过程，并提供各种性能指标的测量功能。
4.分析和优化：根据测试结果，我们对计算机系统的性能进行分析，并尝试优化系统设计和测试程序，以提高性能。
实验结果：通过测试程序的运行和性能指标的测量，我们得到了如下结果：1.计算机的时钟频率：根据模拟器显示的结果，我们得知计算机的时钟频率为1000MHz。
2. 指令执行时间：我们计算了测试程序的平均执行时间，得到了结果为5ms。
4.流水线效率：我们通过模拟器提供的流水线分析功能，得到了计算机流水线的平均效率为80%。
实验分析：根据测试结果1.提高时钟频率：通过增加时钟频率可以加快计算机的运行速度。
我们可以尝试调整计算机硬件的设计和制造工艺，提高时钟频率。
2.优化指令执行过程：我们可以通过优化指令的执行过程，减少执行时间。
例如，并行执行多个指令、增加指令缓存等。
3.提高流水线效率：流水线是提高计算机性能的关键技术，我们可以通过增加流水线级数和优化流水线结构，提高流水线效率。
4.增加并行计算能力：并行计算是提高计算机性能的重要途径，我们可以尝试增加计算机的并行计算能力，例如增加处理器核心的数量。
实验总结：通过本次实验，我们深入了解了计算机体系结构的工作原理和性能指标。
通过模拟器的使用，我们学会了对计算机性能进行测试和进行性能优化的方法。
软件体系结构实验报告
软件体系结构实验报告实验指导书实验一1、实验项目：软件体系结构设计（一）某系统C/S风格客户端软件体系结构设计2、实验目的：熟悉C/S风格的工作机制3、实验内容：针对某个应用系统，选用C/S风格作为这个系统的软件体系结构风格。
熟悉C/S风格的工作机制，对所考察的系统进行C/S风格客户端软件体系结构设计。
（针对不同的特定应用系统具体表述）实验二1、实验项目：软件体系结构设计（二）某系统C/S风格服务器软件体系结构设计2、实验目的：熟悉C/S风格的工作机制3、实验内容：针对某个应用系统，选用C/S风格作为这个系统的软件体系结构风格。
熟悉C/S风格的工作机制，对所考察的系统进行C/S风格服务器软件体系结构设计。
（针对不同的特定应用系统具体表述）实验三1、实验项目：UML建模某系统UML建模2、实验目的：深入理解UML建模的思想，熟悉UML建模方法3、实验内容：作为实际应用前的一种演练，深入理解UML建模的思想，熟悉UML建模方法，锻炼和培养分析问题、解决问题的能力。
针对某个选定的应用系统，对其进行用例建模、对象类建模和状态图建模。
实验四1、实验项目：某系统详细设计2、实验目的：细化前期设计的有关结果，做出软件的详细规格说明3、实验内容：详细设计（也叫过程设计）是软件设计的具体模块设计阶段，是在作为软件开发前期设计的体系结构设计和总体设计的基础上进行的。
目的是要细化前期设计的有关结果，做出软件的详细规格说明。
要求具体地设计目标系统给个模块的实现过程。
实验五1、实验项目：系统集成2、实验目的：系统集成与总结3、实验内容：综合考察前八次实验的内容，通盘考虑软件设计的整个过程，深入理解软件体系结构的构建过程教务管理系统序号名称基本属性1 教师教师号,姓名,性别,职称,出生日期,政治面貌,所属系部,身份证号,档案编号2 系部系部号,系部名称,办公地点,电话3 专业专业代号,专业名称,所属系部4 教室教室号,类型(语音室,实验室,多媒体教室,普通教室等),规格,管理员,备注5 课程课程号,课程名称,开课系部,课程简介6 学生学号,姓名,性别,班级,出生日期,籍贯,民族,政治面貌,身份证号,高考成绩,档案编号7 班级班级号,班级名称,专业,人数8 成绩学号,课程号,成绩,备注(缓考,补考,重修等)9 考试安排课程号,教程号,学生,时间10 评教/评学班级,教师,课程,评教分数,评学分数11 选课学号,课程号,教师号12 排课课程号,教师号,教室号,时间13 开课计划序号,专业代号,课程号,学期,学时,学分,课程性质(选修,必修),教学方式(普通教学,多媒体教学,户外教学等)要求:1.建立教务系统的需求分析模型,并声称需求分析报告;2.建立教务系统的业务流程模型;3.建立教务系统的概念数据模型;4.建立教务系统的物理数据模型(创建数据库,生成数据库);5.通过教务系统的物理数据模型生成面向对象模型(OOM),生成对应的JA V A或者C#代码;实验一里面可以用Adobe Dreamweaver或者VisualStudio2008或者以上版本描述相关的前台界面;实验二: 用以上的工具构建相关的后台界面;实验三: 用PowerDesigner设计该系统的需求分析和业务业务流程模型(BPM)实验四: 用PowerDesigner设计该系统的CDM和PDM实验五: 用PowerDesigner 设计该系统的OOM和对应的JA V A 或C#代码.附录1：实验报告模板实验一软件体系结构设计（一）某系统C/S风格客户端软件体系结构设计实验课程名：软件体系结构专业班级：学号：姓名：实验时间：实验地点：指导教师：说明：1.验证性实验报告填写好后，以学生的学号+实验项目名作为该word文件名保存，例如某学生学号为20080001，姓名为某某，本次实验名称是：实验1 线性表的实验，则本次实验报告的保存文件名为：01某某实验1.doc。
计算机操作系统体系结构实验报告

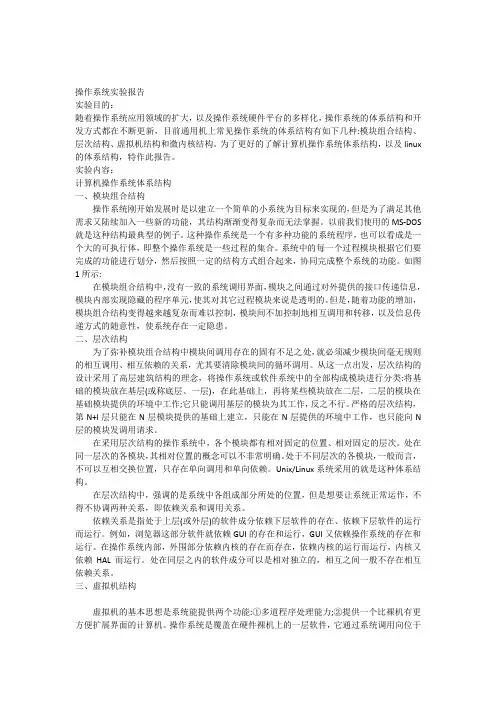

操作系统实验报告实验目的：随着操作系统应用领域的扩大，以及操作系统硬件平台的多样化，操作系统的体系结构和开发方式都在不断更新，目前通用机上常见操作系统的体系结构有如下几种:模块组合结构、层次结构、虚拟机结构和微内核结构。
为了更好的了解计算机操作系统体系结构，以及linux 的体系结构，特作此报告。
实验内容：计算机操作系统体系结构一、模块组合结构操作系统刚开始发展时是以建立一个简单的小系统为目标来实现的，但是为了满足其他需求又陆续加入一些新的功能，其结构渐渐变得复杂而无法掌握。
以前我们使用的MS-DOS 就是这种结构最典型的例子。
这种操作系统是一个有多种功能的系统程序，也可以看成是一个大的可执行体，即整个操作系统是一些过程的集合。
系统中的每一个过程模块根据它们要完成的功能进行划分，然后按照一定的结构方式组合起来，协同完成整个系统的功能。
如图1所示:在模块组合结构中，没有一致的系统调用界面，模块之间通过对外提供的接口传递信息，模块内部实现隐藏的程序单元，使其对其它过程模块来说是透明的。
但是，随着功能的增加，模块组合结构变得越来越复杂而难以控制，模块间不加控制地相互调用和转移，以及信息传递方式的随意性，使系统存在一定隐患。
二、层次结构为了弥补模块组合结构中模块间调用存在的固有不足之处，就必须减少模块间毫无规则的相互调用、相互依赖的关系，尤其要清除模块间的循环调用。
从这一点出发，层次结构的设计采用了高层建筑结构的理念，将操作系统或软件系统中的全部构成模块进行分类:将基础的模块放在基层(或称底层、一层)，在此基础上，再将某些模块放在二层，二层的模块在基础模块提供的环境中工作;它只能调用基层的模块为其工作，反之不行。
严格的层次结构，第N+l层只能在N层模块提供的基础上建立，只能在N层提供的环境中工作，也只能向N 层的模块发调用请求。
在采用层次结构的操作系统中，各个模块都有相对固定的位置、相对固定的层次。
处在同一层次的各模块，其相对位置的概念可以不非常明确。
软件体系结构实验一实验报告
protected:
virtual void DoDataExchange(CDataExchange* pDX); // DDX/DDV support
//}}AFX_VIRTUAL
// Implementation
protected:
//{{AFX_MSG(CAboutDlg)
if (!ProcessShellCommand(cmdInfo))
return FALSE;
// The one and only window has been initialized, so show and update it.
m_pMainWnd->ShowWindow(SW_SHOW);
ON_COMMAND(ID_FILE_PRINT_SETUP, CWinApp::OnFilePrintSetup)
END_MESSAGE_MAP()
/////////////////////////////////////////////////////////////////////////////
ON_COMMAND(ID_APP_ABOUT, OnAppAbout)
// NOTE - the ClassWizard will add and remove mapping macros here.
// DO NOT EDIT what you see in these blocks of generated code!
#include "Hotel_MIS.h"
#include "MainFrm.h"
#include "Hotel_MISDoc.h"
【精品实验报告】软件体系结构设计模式实验报告
【精品实验报告】软件体系结构设计模式实验报告软件体系结构设计模式实验报告学生姓名: 所在学院: 学生学号: 学生班级: 指导老师: 完成日期:一、实验目的熟练使用PowerDesigner和任意一种面向对象编程语言实现几种常见的设计模式，包括组合模式、外观模式、代理模式、观察者模式和策略模式，理解每一种设计模式的模式动机，掌握模式结构，学习如何使用代码实现这些模式，并学会分析这些模式的使用效果。
二、实验内容使用PowerDesigner和任意一种面向对象编程语言实现组合模式、外观模式、代理模式、观察者模式和策略模式，包括根据实例绘制模式结构图、编写模式实例实现代码，运行并测试模式实例代码。
(1) 组合模式使用组合模式设计一个杀毒软件(AntiVirus)的框架，该软件既可以对某个文件夹(Folder)杀毒，也可以对某个指定的文件(File)进行杀毒，文件种类包括文本文件TextFile、图片文件ImageFile、视频文件VideoFile。
绘制类图并编程模拟实现。
(2) 组合模式某教育机构组织结构如下图所示:北京总部教务办公室湖南分校行政办公室教务办公室长沙教学点湘潭教学点行政办公室教务办公室行政办公室教务办公室行政办公室在该教育机构的OA系统中可以给各级办公室下发公文，现采用组合模式设计该机构的组织结构，绘制相应的类图并编程模拟实现，在客户端代码中模拟下发公文。
(注:可以定义一个办公室类为抽象叶子构件类，再将教务办公室和行政办公室作为其子类;可以定义一个教学机构类为抽象容器构件类，将总部、分校和教学点作为其子类。
)(3) 外观模式某系统需要提供一个文件加密模块，加密流程包括三个操作，分别是读取源文件、加密、保存加密之后的文件。
读取文件和保存文件使用流来实现，这三个操作相对独立，其业务代码封装在三个不同的类中。
现在需要提供一个统一的加密外观类，用户可以直接使用该加密外观类完成文件的读取、加密和保存三个操作，而不需要与每一个类进行交互，使用外观模式设计该加密模块，要求编程模拟实现。
中南大学软件体系结构实验报告-实验1
实验1 UML实验实验学时： 4每组人数： 1实验类型： 3 （1：基础性2：综合性3：设计性4：研究性）实验要求： 1 （1：必修2：选修3：其它）实验类别： 3 （1：基础2：专业基础3：专业4：其它）一、实验目的1. 学会安装和使用建模工具PowerDesigner，熟练使用PowerDesigner绘制常用的UML图形，熟悉常用的UML建模符号；2. 构建用例模型来描述软件需求，包括绘制用例图，撰写用例文档并制作用例检查矩阵；3. 学习使用状态图描述对象的状态及转换；4. 学习使用活动图为业务流程建模；5. 学习使用顺序图描述对象之间的交互；6. 学习类图的绘制；7. 学习从系统需求中识别类，并构建相应的面向对象模型；8. 学习使用PowerDesigner实现正向工程和逆向工程；9. 学习使用组件图描述每个功能所在的组件位置以及它们之间的关系；10. 学习使用部署图描述软件中各个组件驻留的硬件位置以及这些硬件之间的交互关系。
二、实验内容1. 某酒店订房系统描述如下：(1) 顾客可以选择在线预订，也可以直接去酒店通过前台服务员预订；(2) 前台服务员可以利用系统直接在前台预订房间；(3) 不管采用哪种预订方式，都需要在预订时支付相应订金；(4) 前台预订可以通过现金或信用卡的形式进行订金支付，但是网上预订只能通过信用卡进行支付；(5) 利用信用卡进行支付时需要和信用卡系统进行通信；(6) 客房部经理可以随时查看客房预订情况和每日收款情况。
绘制该酒店订房系统的用例图。
2. 根据以下场景绘制用例图：某企业为了方便员工用餐，为企业餐厅开发了一个订餐系统（COS：Cafeteria Ordering System），企业员工可通过企业内联网使用该系统。
该系统功能描述如下：(1) 企业的任何员工都可以查看菜单和今日特价；(2) 系统的顾客是注册到系统的员工，可以在线订餐（以下操作均需先登录）、注册工资支付、修改订餐信息和删除订餐信息，在注册工资支付时需要通过工资系统进行身份验证；(3) 餐厅员工是特殊的顾客，可以进行备餐（系统记录备餐信息）、生成付费请求和请求送餐，其中对于注册使用工资支付的顾客生成付费请求并发送给工资系统；(4) 菜单管理员是餐厅员工的一种，可以管理菜单；(5) 送餐员也是餐厅员工的一种，可以打印送餐说明、记录送餐信息（如送餐时间）以及记录收费（对于没有注册工资支付的顾客，由送餐员收取现金后记录）。
体系结构实验报告
|课程实验报告软件系统结构？\]专业软件工程学生姓名刘辉软件151班级|学号17指导老师孙莉*实验一C/S结构应用设计（1）一、实验目的设计并实现一个基于多层C/S结构的数据库应用，熟悉多层C/S体系结构及其基本处理流程，了解多层结构表现层、业务逻辑层(功能层)、数据访问层所完成的功能，掌握多层C/S结构的数据库应用设计方法，对这三层进行明确分割，并在逻辑上使其独立。
学生通过本实验的训练能够熟练掌握对小型数据库应用系统三层结构层次划分方法及系统实现技术。
本次实验目的：（1）熟悉并掌握二层C/S软件体系结构的相关知识；（2）掌握二层C/S结构应用系统的分析和设计；（3）掌握一种开发二层C/S结构应用系统的技术线路；:（4）实际开发出一个简单的基于二层C/S结构的应用实例——个人通讯录管理系统。
要求：（1）需要预先掌握SQL server 2000数据库基本操作、（用C#语言）编程技术和多层C/S软件体系结构的概念；（2）进行二层C/S结构应用系统的分析和设计，在实验报告中写出个人通讯录管理系统的设计方案；（3）在SQL server 2000数据库系统中建立数据库并输入数据；（4）在中用C#语言编写表现层（UI）程序；（5）在中用C#语言编写业务逻辑层（BLL）程序；:（6）完成系统调试，得出正确的实验结果；（7）做完实验后写出本实验的实验报告。
二、实验环境奔腾以上计算机，装有SQL Server 2000数据库系统和Visual Studio 2000软件。
三、实验内容1、分别采用二层C/S结构和多层C/S结构实现个人通讯录系统。
该系统的设计目标是能够轻松地管理个人的联系人信息，包括添加、修改和删除操作。
联系人信息包括姓名、住址、电话。
整个系统的功能图如下图所示：分析系统需求，完成软件体系结构设计及模块划分、数据库设计，采用Visual C#实现系统功能！四、实验操作过程在电脑上安装好Microsoft Visual Studio 2010 用于系统的开发需要实际设计开发出一个简单的基于两层C/S结构的应用系统——个人通讯录管理系统，主要步骤和内容如下：1、在SQL Server 2000中建立数据库Contact，建立表friend。
计算机网络体系结构实验报告-存储器实验
存储器实验报告一、实验箱实验部分1.实验目的：(1)理解随机静态存储的原理(2)熟悉实验箱的静态存储操作以及电路的搭建方式2.实验设备：TD-CMA实验箱3.实验过程(1)按照电路图连接好电路(2)进行实验操作：预备操作①时序与操作台单元的KK1、KK3置“运行”档，KK2置为“单步”档；②将CON单元的IOR开关置1（IN单元无输出，避免总线竞争），然后再打开电源开关，如果听到有长鸣的“嘀”声，说明总线竞争，需要立即关闭电源，检查连线；③按动CON单元CLR按钮，将运算器当前数据（例如：寄存器A、B及FC、FZ）清零；设置存储地址①关闭存储器读写数据信号：WR、RD;②设置数据送到存储器地址线：IOR置0;③IN单元D7…D0形成一个8位二进制数地址，设置地址输入控制信号LDAR，将选取一个指定的地址单元，按动ST产生T3脉冲，指定地址被放入地址寄存器（AR）中；向（从）指定的地址单元存（取）数据①存即写数据：IN单元D7…D0形成一个数据，设置数据写入控制信号IOR=1、WR=1、RD=0，按动ST产生T3脉冲，数据存入指定的存储单元中；②取即读数据：设置数据写入控制信号IOR=1、WR=0、RD=1，数据总线上的数据即为从指定的存储单元中取出的数据。
4.结果描述：(1)将8位数据存入指定的地址后，将WR置零，RD置1，可以看到数据显示。
(2)地址和数据的区别：地址和数据都为二进制数据，地址是了数据放置的位置，根据选择不同的地址可以看到存储在不同地址的不同数据。
(3)读写逻辑的转换过程：先选取地址，设定数据存入该地址，再选取地址读取数据、(4)位扩展和字扩展原理图如下：二、存储器仿真实验部分1.实验目的：(1) 理解存储器的功能。
(2) 掌握运用Proteus 软件设计ROM 和RAM 的方法。
(3) 基于Proteus 仿真工具掌握存储器与总线的连接及存储器地址空间映射的原理。
(4) 通过8 位字长的存储器电路，实现对ROM 和RAM 存储器的数据读写操作。
计算机组织与体系结构实验报告
计算机组成原理实验报告班级：学号：姓名：地点：时间：实验一存储器实验1．FPGA中LPM_ROM定制与读出实验一．实验目的1、掌握FPGA中lpm_ROM的设置，作为只读存储器ROM的工作特性和配置方法。
2、用文本编辑器编辑mif文件配置ROM，学习将程序代码以mif格式文件加载于lpm_ROM中；3、在初始化存储器编辑窗口编辑mif文件配置ROM；4、验证FPGA中mega_lpm_ROM的功能。
二．实验原理ALTERA的FPGA中有许多可调用的LPM (Library Parameterized Modules)参数化的模块库，可构成如lpm_rom、lpm_ram_io、lpm_fifo、lpm_ram_dq的存储器结构。
CPU 中的重要部件，如RAM、ROM可直接调用他们构成，因此在FPGA中利用嵌入式阵列块EAB可以构成各种结构的存储器，lpm_ROM是其中的一种。
lpm_ROM有5组信号：地址信号address[ ]、数据信号q[ ]、时钟信号inclock、outclock、允许信号memenable，其参数都是可以设定的。
由于ROM是只读存储器，所以它的数据口是单向的输出端口，ROM中的数据是在对FPGA现场配置时，通过配置文件一起写入存储单元的。
图3-1-1中的lpm_ROM有3组信号：inclk——输入时钟脉冲；q[23..0]——lpm_ROM的24位数据输出端；a[5..0]——lpm_ROM的6位读出地址。
实验中主要应掌握以下三方面的内容：⑴ lpm_ROM的参数设置；⑵ lpm_ROM中数据的写入，即LPM_FILE初始化文件的编写；⑶lpm_ROM的实际应用，在GW48_CP+实验台上的调试方法。
三．实验步骤（1）用图形编辑，进入mega_lpm元件库，调用lpm_rom元件，设置地址总线宽度address[]和数据总线宽度q[]，分别为6位和24位,并添加输入输出引脚，如图3-1-1设置和连接。
计算机体系结构实验报告
计算机体系结构实验报告实验⼆结构相关⼀、实验⽬的：通过本实验，加深对结构相关的理解，了解结构相关对CPU性能的影响。
⼆、实验内容：1. ⽤WinDLX模拟器运⾏程序structure_d.s 。
2. 通过模拟，找出存在结构相关的指令对以及导致结构相关的部件。
3. 记录由结构相关引起的暂停时钟周期数，计算暂停时钟周期数占总执⾏周期数的百分⽐。
4. 论述结构相关对CPU性能的影响，讨论解决结构相关的⽅法。
三、实验程序structure_d.sLHI R2, (A>>16)&0xFFFF 数据相关ADDUI R2, R2, A&0xFFFFLHI R3, (B>>16)&0xFFFFADDUI R3, R3, B&0xFFFFADDU R4, R0, R3loop:LD F0, 0(R2)LD F4, 0(R3)ADDD F0, F0, F4 ；浮点运算，两个周期，结构相关ADDD F2, F0, F2 ; <- A stall is found (an example of how to answeryour questions)ADDI R2, R2, #8ADDI R3, R3, #8SUB R5, R4, R2BNEZ R5, loop ；条件跳转TRAP #0 ;; Exit <- this is a comment !!A: .double 1, 2, 3, 4, 5, 6, 7, 8, 9, 10B: .double 1, 2, 3, 4, 5, 6, 7, 8, 9, 10四、实验过程打开软件，load structure_d.s⽂件，进⾏单步运⾏。
经过分析，此程序⼀次循环中共有五次结构相关。
（R-stall 数据相关Stall- 结构相关）1)第⼀个结构相关：addd f2,,f0,f2由于前⾯的数据相关，导致上⼀条指令addd f0,f0,f4暂停在ID阶段，所以下⼀条指令addd f2,,f0,f2发⽣结构相关，导致相关的部件：译码部件。
计算机体系结构实验报告
实验一流水线中的相关一．实验目的1. 熟练掌握WinDLX模拟器的操作和使用，熟悉DLX指令集结构及其特点；2. 加深对计算机流水线基本概念的理解；3. 进一步了解DLX基本流水线各段的功能以及基本操作；4. 加深对数据相关、结构相关的理解，了解这两类相关对CPU性能的影响；5. 了解解决数据相关的方法，掌握如何使用定向技术来减少数据相关带来的暂停。
二．实验平台WinDLX模拟器三．预备知识1. WinDLXWinDLX模拟器是一个图形化、交互式的DLX流水线模拟器，能够演示DLX流水线是如何工作的。
该模拟器可以装载DLX汇编语言程序（后缀为“.s”的文件），然后单步、设断点或是连续执行该程序。
CPU的寄存器、流水线、I/O和存储器都可以用图形表示出来，以形象生动的方式描述DLX流水线的工作过程。
模拟器还提供了对流水线操作的统计功能，便于对流水线进行性能分析。
有关WinDLX的详细介绍，见WinDLX教程。
2. 熟悉WinDLX指令集和WinDLX源代码的编写3. 复习和掌握教材中相应的内容（1）DLX基本流水线（2）流水线的结构相关与数据相关结构相关：当指令在重叠执行过程中，硬件资源满足不了指令重叠执行的要求，发生资源冲突时，将产生“结构相关”。
数据相关：当一条指令需要用到前面指令的执行结果，而这些指令均在流水线中重叠执行时，就可能引起“数据相关”。
（3）定向技术的主要思想：在发生数据相关时，等待前面计算结果的指令并不一定真的马上就用到该计算结果，如果能够将该计算结果从其产生的地方直接送到其他指令需要它的地方，就可以避免暂停。
四．实验内容及结果1. 用 WinDLX 模拟器执行下列三个程序（任选一个）：求阶乘程序 fact.s求最大公倍数程序 gcm.s求素数程序 prim.s分别以步进、连续、设置断点的方式运行程序，观察程序在流水线中的执行情况，观察CPU 中寄存器和存储器的内容。
熟练掌握WinDLX 的操作和使用。
软件体系结构的实验报告
软件架构实验一实验名称：UML实践专业班级：xxx学号：xxx姓名：xxx一、实验目的熟悉体系结构架构工具PowerDesigner的安装和使用，使用PowerDesigner绘制用例图，构造系统的需求模型；使用PowerDesigner绘制类图和对象图，构造系统的静态模型。
二、实验内容1. 使用PowerDesigner根据实际场景构造需求模型，了解需求建模的步骤并绘制用例图，撰写用例描述文档，进行模型检查。
某酒店订房系统描述如下：（1）顾客可以选择在线预订，也可以直接去酒店通过前台服务员预订；（2）前台服务员可以利用系统直接在前台预订房间；（3）不管采用哪种预订方式，都需要在预订时交相应订金；（4）前台预订可以通过现金或信用卡的形式进行订金支付，但是网上预订只能通过信用卡进行支付；（5）利用信用卡进行支付时需要和信用卡系统进行通信；（6）客房部经理可以随时查看客房预订情况和每日收款情况。
2. Sunny College软件学院的图书管理系统的部分需求如下：(1) 图书馆会员有两类：学生和教师，学生可以借五本书，教师可以借十本书；(2) 学生会员借书期限为两个月，教师会员借书期限为三个月；(3) 书籍分为图书和期刊；(4) 图书管理系统应记录借出和归还的书籍信息；(5) 系统应该能添加新会员，当图书管理员添加新会员时，系统创建新记录；(6) 图书管理员可以删除会员记录。
现根据以上需求对系统进行静态建模，绘制类图，并假设一个名为“张三”的学生借一本名为《设计模式》的书，创建相应的对象图。
3. 根据NewWorld Bank银行系统项目需求，构建系统的需求模型和静态模型。
三、实验要求1. 熟练安装PowerDesigner11，熟练使用PowerDesigner11绘制用例图、类图和对象图；2. 严格按照需求建模和静态建模的步骤；3. 使用UML2.0中用例图的标准图符；4. 绘制标准的用例图并撰写规范的用例文档，绘制标准的类图和对象图；5. 最终需求模型需要进行检查，确保模型与需求的一致性。
体系结构总结报告范文(3篇)
第1篇一、引言随着信息技术的飞速发展，系统架构在软件工程中的地位日益凸显。
体系结构设计作为系统开发过程中的关键环节，对系统的性能、可维护性、可扩展性等方面具有重要影响。
本报告旨在总结和回顾近年来在体系结构领域的研究成果、发展趋势及实践经验，为我国软件工程领域的发展提供参考。
二、体系结构设计概述1. 体系结构设计概念体系结构设计是指将系统分解为多个模块，并定义模块之间的交互关系和约束条件，从而形成一个合理的、可维护的、可扩展的系统结构。
体系结构设计是软件开发过程中的第一步，也是最重要的一步。
2. 体系结构设计原则（1）模块化：将系统分解为多个功能模块，降低系统复杂性。
（2）抽象：将具体实现细节抽象化，关注系统结构。
（3）封装：将模块内部实现细节隐藏，降低模块之间的耦合度。
（4）分层：按照功能将系统划分为多个层次，实现模块之间的解耦。
（5）复用：设计可复用的模块，提高开发效率。
三、体系结构设计方法1. 软件架构风格（1）层次结构：将系统划分为多个层次，实现模块之间的解耦。
（2）事件驱动：以事件为中心，模块之间通过事件进行通信。
（3）管道-过滤器：模块之间通过数据流进行通信。
（4）客户端-服务器：客户端请求服务器提供服务。
2. 体系结构设计模式（1）MVC模式：将系统划分为模型（Model）、视图（View）和控制器（Controller）。
（2）观察者模式：模块之间通过观察者进行通信。
（3）工厂模式：创建对象实例时，将创建逻辑封装在工厂类中。
（4）策略模式：根据不同的业务需求，选择不同的策略实现。
四、体系结构设计工具与技术1. 体系结构描述语言（1）统一建模语言（UML）：描述系统结构、行为和交互。
（2）XML：描述系统配置信息。
2. 体系结构设计工具（1）Eclipse：支持UML建模，提供代码生成功能。
（2）Microsoft Visio：绘制系统架构图。
（3）Rational Rose：提供UML建模、代码生成和项目管理等功能。
