模具的基本结构组成
模具结构图示(96页)
模具结构图示(96页)一、引言模具是工业生产中不可或缺的重要工具，它能够高效、精确地制造出各种形状的零件。
模具结构图示是理解模具设计、制造和使用的重要工具，它能够直观地展示模具的各个组成部分及其相互关系。
本文档将详细介绍模具结构图示的内容，包括模具的基本组成部分、模具的结构类型以及模具的制造和装配过程。
二、模具的基本组成部分模具的基本组成部分包括模具本体、模具导向机构、模具加热和冷却系统、模具排气系统等。
模具本体是模具的核心部分，它决定了模具的形状和尺寸。
模具导向机构用于保证模具在开合过程中保持稳定的对准，从而确保零件的精度。
模具加热和冷却系统用于控制模具的温度，以避免零件产生变形。
模具排气系统用于排除模具内部产生的气体，以避免零件产生气泡和缺陷。
三、模具的结构类型模具的结构类型包括单腔模具、多腔模具、复合模具等。
单腔模具只有一个模具腔，用于生产单一形状的零件。
多腔模具具有多个模具腔，可以同时生产多个相同或不同的零件。
复合模具由多个单腔模具组合而成，用于生产复杂的零件。
四、模具的制造和装配过程模具的制造和装配过程包括模具设计、模具制造、模具装配和调试等步骤。
模具设计是模具制造的基础，它决定了模具的形状、尺寸和性能。
模具制造是将模具设计转化为实际模具的过程，包括模具材料的选择、模具加工和模具热处理等。
模具装配是将模具各个组成部分组装成完整模具的过程，需要保证各个部分的精度和稳定性。
模具调试是在模具装配完成后，对模具进行测试和调整，以确保模具能够正常工作。
五、模具结构图示的解读方法模具结构图示通常包含多个视图，如俯视图、正视图、侧视图等，以全面展示模具的立体结构。
在解读模具结构图示时，应识别各个视图的名称和方向，然后根据视图中的线条和符号理解模具的各个组成部分及其相互关系。
线条和符号通常代表模具的轮廓、尺寸、材料、热处理等信息。
模具结构图示中还会标注模具的关键尺寸和公差，以指导模具的制造和装配。
六、模具结构图示的应用领域模具结构图示在工业生产中具有广泛的应用，如汽车、家电、电子、航空航天等领域。
模具的基本结构
模具的基本結構1、雙板模（2板模）A．典型操作條件1）塑料型腔壓力從1000至12000ps（典型值為5000ps）（1）注嘴衬套——有锥度的插入注塑模中，让塑料从注喙流入分浇道。
（2）定位环——常用来精确校准模具在机器模板上的正确位置。
（3）阴模板——包含模具型腔的半付模具。
（4）阳模板——另半付模具，模芯常装在可移动的模具上使注塑件容易脱模。
（5）推杆（顶销）——使注塑件和浇道脱出模具的移动杆。
（6）浇道拉料杆——设计成当模具开模时从注嘴衬套中拉出塑料注道残料。
（7）支承板——使模具提高抗挠度的支承板后面。
（8）支承柱——放在抗挠度的支承板后面。
（9）推杆回定板——固定推杆和拉料杆的头部。
（10）导柱——用作精确位上下两片模上彼此相关的位置。
（11）夹模板（装模板）——夹持或用螺栓固定于机器模板上的底板。
（12）冷却通道——在支承板或阴模板和阳模板中，常被用来分散注塑件的热量。
（13）加热元件——对热固性塑料模具，热固元件用来帮助塑料固化。
注塑模具基础1．二板模与三板模的区别是什么？请画出二种类模具简图，并描述三板模的开合模顺序？✧二板模与三板模的区别是：三板模在定模部分多一次取出流道与产品分离。
三板模一般采用点浇口二板模浇口可根据产品及要求灵活选用。
✧二板模结构（2plate mold）✧前模压板（top damp plate）✧母模板（A plate）✧活动板（或推板strpper plate, 在推板顶出时选用）；✧公模板（B plate）✧承板（supplrt plate）✧间隔板（spaoer block）✧顶针固定板（ejector retainer plate）✧顶针板（ejector plate）✧公模固定板（bottom damp plate）在AMP模具有Ejectorhousing,实际上是为了防止产品异物掉落顶出机构，而用封闭的间隔板✧三板模结构（3 plate mold）在二板模的前模板与母模板中加一块水口脱料板（runner strpper plate）;模具一般有四支导柱（guide pin）和四支拉杆（support pin）;另外也有只用四支长导柱，导柱兼拉杆用。
模具基本结构及分类
模具基本结构及分类文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）模具基本结构及分类:一、基本结构,根据部分起作用不同分类:〈一〉浇注系统将塑料由注射机喷嘴引向型腔的通道称浇注系统，其由主流道，分流道，内浇口，冷料穴等结构组成，由零件的浇注套，拉料杆等组成。
〈二〉成型零件是直接构成塑料件形状及尺寸的各种零件，由型芯（成型塑件内部形状），型腔（成型塑料外部形状），成型杆，镶块等构成。
〈三〉结构零件构成零件结构的各种零件，在模具中起安装，导向，机构动作及调温等作用。
导向零件：导柱，导套。
装配零件：定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统主流道浇注系统内浇口分流道冷料穴注射型芯模成型零件型腔成型杆镶块导柱导向零件导套结构零件装配固定零件定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统根据其运动特点均可分为两大部分：定模部分：一部份留于模具机座的定模板上，动模部分：随注射机动模板运动的部分定模部分与动模部分闭合则可形成型腔与浇注系统二、模具的分类〈一〉按注射机类型分：立式注射机，卧式注射机，直角式注射机上用的模具〈二〉按注射模具的总体结构特征分：1、单分型面模分流道位于分型面上，需切除流道凝料。
2、点浇口脱出模具（三板式模具）3、带横向轴芯的分型模具4、自动卸螺纹注射成型模具注塑模基本组成注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。
在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。
模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。
模具主要由浇注系统、调温系统、成型零件和结构零件组成。
其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。
模具的基本结构及相关概念
模具的基本结构及相关概念1、模胚即模架：MoldBase 模胚是整套模具的骨架，所有模具的零部件的制作均需考虑模胚的结构。
模胚的成本一般占整套模具的30%左右，模胚由专门的大型模胚厂制造，已标准化，各模具制造厂只需根据自身的需要向模胚厂定制即可。
模胚分为面板、A板（前模板）、B板（后模板）、C 板（方铁）、底板、顶针面板、顶针底板、司筒、导柱、回针、顶针、撑头、限位钉等。
目前珠三角区域规模较大的模胚厂商有龙记模胚（LKM）、鸿丰模胚、中华模胚等，其中又以LKM名气最大，其模胚广大模具制造厂普遍采用，品质、精度均有保障。
2、模仁又称型腔，即嵌入模胚模板内的成型模芯。
分为前模仁，后模仁，俗称前模（Cavity），后模（Core）。
为何要在模板内嵌入模仁呢？主要是为节约成本。
因为塑胶对模具的钢材特性有很高的要求，如硬度、耐腐蚀性、耐高温（热变形）等；而模胚的模板则无需太高的要求。
模仁硬度一般为45~65HRC，模胚的模板硬度30~45HRC；用作模仁的钢料每公斤可达RMB 200，而模胚的钢料一般只需RMB20~30元。
注：HRC为洛氏硬度。
3、唧嘴：Sprue。
注塑机炮筒的射胶嘴通过该装置将熔融的塑胶原料注入型腔。
4、滑块又称行位：Slider。
为顺利出模而必须使用的结构部件。
因为有些产品结构特殊，如有侧边有空，有倒扣（勾）等，需用行位才可出模。
5、斜顶：Angle-Lifter。
与行位相似，也是为顺利出模而必须使用的结构部件。
6、还有一些与模具有关的名词：分模线（P/L）、模具基准、缩水率（Shrinkage）、排位（Layout）、钢料、铜公（电极，其材质有铜、石墨等）、倒扣、运水、出模斜度（Draft angle）、冷料井、流道、注塑仿真、分模、出模、开&合模步骤、模号、抛光（省模）、软模、硬模、模具表面处理、试模（TEST MOLD）、改模、装模、交模等。
7、从上可看一套模具按其各部件的功能可细分为：流道系统、成型系统、温度调节系统、排气系统、顶出系统、开合模系统、复位系统。
模具的基本结构组成
模具的基本结构组成模具是一种用于制造产品的工具或装置。
它是通过对原料进行加工和形状塑造，使其达到所需尺寸和形状的工具。
模具的基本结构由以下几个部分组成：上模板、下模板、侧模板、模腔、导柱、导套、顶针、顶针座、顶板、底板、模具座、各类导向部件以及零件的定位和固定装置。
上模板是模具的上部分，通常固定在模架上。
下模板是模具的下部分，通常固定在模架上。
上模板和下模板之间的间隙就是模腔，模腔的形状和尺寸决定了最终产品的形状和尺寸。
侧模板用于固定和定位模具的各个部件。
导柱和导套用于固定上模板和下模板的位置，确保模具在使用过程中的稳定性和精度。
顶针和顶针座用于控制产品的内部结构和形状，通常通过顶板来实现。
底板用于支撑模具的各个部件，使其保持平衡和稳定。
模具座用于固定模具在机床上的位置，以便进行加工和制造。
模具的基本结构是为了满足不同产品的加工和制造需求而设计的。
根据产品的形状和尺寸，模具的结构可以有所不同。
在模具设计中，需要考虑产品的形状和尺寸、材料的选择、工艺的要求以及模具的使用寿命等因素。
模具的结构应该具有足够的强度和刚度，以便在加工和制造过程中保持稳定和精度。
同时，模具的结构还应该具有良好的可靠性和易于维护性，以便在使用过程中进行维修和保养。
模具的基本结构是模具设计和制造的基础，它直接影响着产品的质量和生产效率。
一个合理和优良的模具结构可以提高产品的加工精度和一致性，减少生产成本和周期。
因此，在模具设计和制造过程中，应该充分考虑模具的基本结构，合理选择和布置各个部件，以实现最佳的加工效果和经济效益。
模具的基本结构由上模板、下模板、侧模板、模腔、导柱、导套、顶针、顶针座、顶板、底板、模具座、各类导向部件以及零件的定位和固定装置组成。
这些部件共同协作，完成对原料的加工和形状塑造，使其达到所需尺寸和形状的工具。
模具的基本结构是模具设计和制造的基础，直接影响着产品的质量和生产效率。
因此，在模具设计和制造过程中，应该充分考虑模具的基本结构，以实现最佳的加工效果和经济效益。

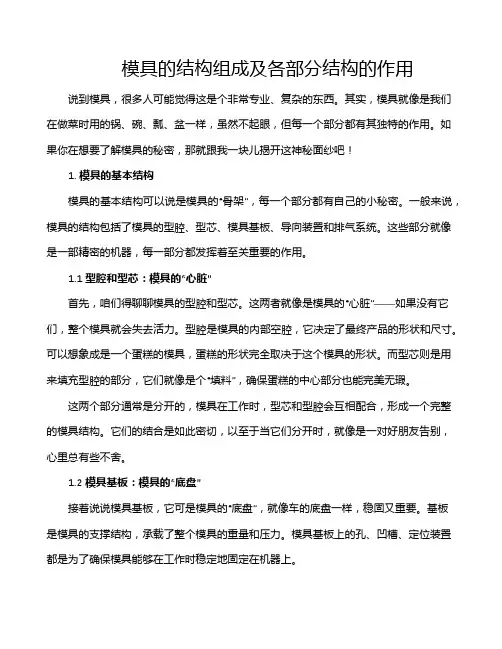

模具的结构组成及各部分结构的作用
模具的结构组成及各部分结构的作用说到模具，很多人可能觉得这是个非常专业、复杂的东西。
其实，模具就像是我们在做菜时用的锅、碗、瓢、盆一样，虽然不起眼，但每一个部分都有其独特的作用。
如果你在想要了解模具的秘密，那就跟我一块儿揭开这神秘面纱吧！1. 模具的基本结构模具的基本结构可以说是模具的“骨架”，每一个部分都有自己的小秘密。
一般来说，模具的结构包括了模具的型腔、型芯、模具基板、导向装置和排气系统。
这些部分就像是一部精密的机器，每一部分都发挥着至关重要的作用。
1.1 型腔和型芯：模具的“心脏”首先，咱们得聊聊模具的型腔和型芯。
这两者就像是模具的“心脏”——如果没有它们，整个模具就会失去活力。
型腔是模具的内部空腔，它决定了最终产品的形状和尺寸。
可以想象成是一个蛋糕的模具，蛋糕的形状完全取决于这个模具的形状。
而型芯则是用来填充型腔的部分，它们就像是个“填料”，确保蛋糕的中心部分也能完美无瑕。
这两个部分通常是分开的，模具在工作时，型芯和型腔会互相配合，形成一个完整的模具结构。
它们的结合是如此密切，以至于当它们分开时，就像是一对好朋友告别，心里总有些不舍。
1.2 模具基板：模具的“底盘”接着说说模具基板，它可是模具的“底盘”，就像车的底盘一样，稳固又重要。
基板是模具的支撑结构，承载了整个模具的重量和压力。
模具基板上的孔、凹槽、定位装置都是为了确保模具能够在工作时稳定地固定在机器上。
基板的设计不仅要考虑强度，还要兼顾加工精度和装配方便。
如果基板不稳，整个模具就像在打高空弹跳，一不小心就会出问题。
因此，基板的设计可是个细致活儿，稍有差池，就会影响到整个模具的工作效果。
2. 导向装置：模具的“导航员”导向装置是模具的“导航员”，它确保了模具在打开和关闭时能够顺利进行。
这些装置包括了导柱、导套和定位销等。
它们的作用就像汽车上的导航系统，帮助模具精准定位，避免了模具在工作时的晃动或错位。
导向装置的好坏直接关系到模具的使用寿命和生产效率。
模具基本结构
模具基本结构一、模仁、模胚1.模胚在未拆开之前，检查其型号、尺寸是否与图纸合符，然后在基准角之对角面打上模具编号和模板序号，要求在每套模具方铁铣上模具编号；每套模具导柱也必须用打磨机刻上模具编号；导套底部开排气槽；Ｂ板四个角要求铣撬模坑，尺寸为20 * 45°*ＤＰ５。
2.多个产品在同一套模具时，应遵循中间产品大，周边产品小的原则，即压力所在的产品排位在中间，以便整套模走胶均匀。
要求电镀的产品和同样的产品应集中在一起，要求喷油的产品集中在一起。
3.分型面要求光顺漂亮，新模具外观表面尽量不要刮花、生锈，以保证模具美观整洁。
后模仁要求平整，CNC加工刀纹尽可能不损坏，前模型胶位部分省模必须按照粗凿精凿、粗油石精油石、粗砂纸细砂纸的顺序省光后再抛光（晒纹件不须抛光）。
4.在不影响产品顶出和保证顶针板强度的条件下，要求模具受力均匀加撑头，并主要考虑在模具的中间。
撑头长度：3535以下模胚，撑头高度为方铁高加0.15-0.2mm；3535以上模胚撑头高度为方铁高加0.2-0.3mm，撑头一般固定在底板或B板上。
5.产品外观或产品装配好后，操作者手部可触摸到的地方不可有利角。
6.唧嘴要求做定位止转，出胶口要求分型面平0.5-1.0mm。
唧嘴的长度尽可能做短，以减少注射力。
唧嘴定位台阶面不可接触到模仁或镶件。
7.模胚顶棍孔与唧嘴孔必须在同一中心上，顶棍孔直径为Φ40，模胚在3555以上根据注塑机而定为3个，中心数为100，顶针底板要求均匀设置垃圾钉，垃圾钉高度必须一致。
8.所有模具必须加工码模槽，中心距为7英寸、10英寸、12英寸且直身模要求铣码模坑，深25、宽25，长依模板大小而定。
9.所有模具之模仁、大镶件要求通冷却运水，特别是胶位比较深、比较厚的地方，水路直径8.0mm，较大可为Φ10，特大为Φ12，安全距离为4.0mm，离胶位至少保留6.0mm。
尽量避免局部模温过高，水路堵铜位置必须做台阶，模仁和镶件的冷却水路用防水圈从模胚对接出来，如前模通框，水管可直接通过模仁，接在模胚的面板上（面板与A板之间不能开模），进出水管一般设在非侧操作，水管进水刻上“IN1”、“IN2”，出水刻上“OUT1”、“OUT2”。
(完整)模具基本结构及分类
模具基本结构及分类：一、基本结构，根据部分起作用不同分类:〈一> 浇注系统将塑料由注射机喷嘴引向型腔的通道称浇注系统，其由主流道，分流道,内浇口，冷料穴等结构组成，由零件的浇注套，拉料杆等组成.〈二> 成型零件是直接构成塑料件形状及尺寸的各种零件，由型芯（成型塑件内部形状),型腔（成型塑料外部形状），成型杆，镶块等构成.<三〉结构零件构成零件结构的各种零件，在模具中起安装，导向，机构动作及调温等作用.导向零件：导柱，导套。
装配零件：定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统主流道浇注系统内浇口分流道冷料穴注射型芯模成型零件型腔成型杆镶块导柱导向零件导套结构零件装配固定零件定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统根据其运动特点均可分为两大部分：定模部分:一部份留于模具机座的定模板上，动模部分：随注射机动模板运动的部分定模部分与动模部分闭合则可形成型腔与浇注系统二、模具的分类〈一> 按注射机类型分：立式注射机,卧式注射机,直角式注射机上用的模具<二> 按注射模具的总体结构特征分:1、单分型面模分流道位于分型面上,需切除流道凝料.2、点浇口脱出模具（三板式模具)3、带横向轴芯的分型模具4、自动卸螺纹注射成型模具注塑模基本组成注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上.在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品。
模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。
模具主要由浇注系统、调温系统、成型零件和结构零件组成.其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。
浇注系统是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。
注塑模具结构基础知识
一、模具的分類：
類型 兩板模 三板模 熱膠道 兩板半
最常用
特點及使用場合
成品表面針點進膠，進膠點偏心或多型腔模具
無流道，可減少廢料提高原材料的利用率
實現抽芯結構的先行
二、模具的基本結構：
1、模具結構(模座部分，成型零件，抽芯機構) 2、澆注系統 3、冷卻系統 4、頂出系統 5、排氣系統
(一)、二板模：
強制回位拉杆 強制回位導向塊
定位環 注口襯套 抓料梢
RETURN ROD RETURN GUIDE LOCATING RING SPRUE BUSHING RUNNER LOCK PIN
常用材質
738：需氮化 SK-3，SKD-61：需熱處理
適用場合
738：需氮化 SK-3，SKD-61：需熱處理
738：需氮化 SK-3，SKD-61：需熱處理
738：需氮化 SK-3，SKD-61：需熱處理
738：需氮化 SK-3，SKD-61：需熱處理
738：需氮化 SK-3，SKD-61：需熱處理
738：需氮化 SK-3，SKD-61：需熱處理
738：需氮化 SK-3，SKD-61：需熱處理
NKD-80 738：需氮化 SK-3，SKD-61：需熱處理 738：需氮化 738：需氮化
8407，SKD-61：需熱處理 SKD-61 NAK-80，CENA-1，420
738
8407，SKD-61：需熱處理
SKD-61
738 NAK-80，CENA-1，420 738 8407，SKD-61：需熱處理
SKD-61 FDAC，GS808：需氮化 SKD-61：需熱處理
表三 編碼
中文名稱 滑塊束塊
CORE INSERT
模具基本结构及分类
冷却加热系统
根据其运动特点均可分为两大部分：
定模部分：一部份留于模具机座的定模板上，
动模部分：随注射机动模板运动的部分
定模部分与动模部分闭合则可形成型腔与浇注系统
二、模具的分类
〈一〉按注射机类型分：
立式注射机，卧式注射机，直角式注射机上用的模具
〈二〉按注射模具的总体结构特征分：
1、单分型面模分流道位于分型面上，需切除流道凝料。
4.结构零件
它是指构成模具结构的各种零件，包括：导向、脱模、抽芯以及分型的各种零件。如前后夹板、前后扣模板、承压板、承压柱、导向柱、脱模板、脱模杆及回程杆等。
1.导向部件
模具基本结构及分类
浇注系统是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。成型零件是指构成制品形状的各种零件，包括动模、定模和型腔、型芯、成型杆以及排气口等。典型塑模结构如图示。
一.浇注系统
浇注系统又称流道系统，它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道，通常由主流道、分流道、浇口和冷料穴组成。它直接关系到塑料制品的成型质量和生产效率。
2、点浇口脱出模具（三板式模具）
3、带横向轴芯的分型模具
4、自动卸螺纹注射成型模具
注塑模基本组成
注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。
模具结构图示(1)
4．2 注塑模具标准模架
• 4．2．1 标准模架分类 • 按进料口(浇口)的形式模架分为大水口模架和小水口模
架两大类，香港地区将浇口称为水口，大水口模架指采用 除点浇口外的其他浇口形式的模具(二板式模具)所选用的 模架，小水口模架指进料口采用点浇口模具(三板式模具) 所选用的模架。
以上的工作位置。分为单注塑头多模位、多注塑头单模位 和多注塑头多模位注塑机三种。 ‘
• 如图5—5所示为单注塑头多模位注塑机，图5—6所示
为多注塑头单模位注塑机，图5—7所示为多注塑头多模 位注塑机。这些注塑机主要用来成型两种以上颜色或物料 的制品，可实现多模注塑，适应大批量生产，能提高生产 效率。
• (5)顶出机构 • 顶出机构是指模具分型以后将塑件顶出的装置(又称脱
模机构)杆、复位杆、顶杆固定扳、顶板、主流道拉料杆 等组成。
模具结构图示(1)
• (6)冷却和加热系统 • 为了使熔融塑料在模具型腔内尽快固化成型，提高生
产效率，一些塑料成型时必须对模具进行冷却，通常是在 模具上开设冷却水道，当塑料充满型腔并经一定的保压时 间后，水道通以循环冷水对模具进行冷却。
• 注塑成型设备主要是用来成型塑料制品，所以注塑成
型设备俗称注塑机。如图所示为一台往复螺杆式注塑机、 主要由合模装置、注塑装置、液压传动系统和电气控制系 统组成。
模具结构图示(1)
模具结构图示(1)
模具结构图示(1)
模具结构图示(1)
5．1 注塑成型设备的分类
•
近年来注塑机发展很快，种类日益增多，分类方式也
• 形式，设计的模具大致结构如图所示(B形式模架)。其模
架型号为：
• 1520—B—I一40—40—60，该代码表示规格为大水口、
常用模具结构基础知识
常用模具结构基础知识模具是工业生产中常用的一种制造工艺，它是用于制造各种产品和零部件的工具。
在模具制造过程中，模具结构起着至关重要的作用。
了解常用模具结构的基础知识对于理解模具制造流程和设计有着重要的意义。
本文将介绍一些常用的模具结构以及其特点和应用。
1. 打孔模具结构打孔模具是制造薄板件或者管道上的孔洞的常见模具类型。
其结构一般由模座、模芯、导柱、导套等部件组成。
模座是固定模具的基础部件，模芯则是支撑和形成孔洞的组成部分。
导柱和导套的作用是使模具在操作过程中保持准确的定位。
打孔模具的特点是结构简单、制造成本低廉。
它广泛应用于金属板材冲孔、塑料管道打孔等工业生产领域。
2. 压铸模具结构压铸模具用于铸造金属件，其结构则根据被铸件的形状和要求而有所不同。
常见的压铸模具结构包括：模架、注塑系统、顶针、顶板等。
模架是压铸模具的总体支撑结构，注塑系统则是将熔融金属注入模腔的部分。
顶针的作用是在金属凝固后将铸件从模具中顶出，而顶板则起到定位和支撑的作用。
压铸模具结构复杂，制造难度较高。
但由于其可以生产高精度、高复杂度的金属件，因此在汽车、航空航天等行业得到广泛应用。
3. 塑料注射模具结构塑料注射模具是制造塑料制品的重要工具。
其结构包括模腔、模芯、流道系统、顶针等部分。
流道系统将熔化的塑料从机筒输送到模腔中，模腔和模芯则是形成塑料制品外观和内部结构的部分。
塑料注射模具的特点是结构复杂、制造成本较高。
然而，由于可塑性较好的塑料材料可以制造出各种形状的制品，因此塑料注射模具在家电、日用品等领域中得到广泛使用。
4. 冲压模具结构冲压模具用于金属板件的冲压加工，常常用于制造汽车车身和家电外壳等产品。
冲压模具一般包括模架、模座、模块和冲裁等部分。
模架是冲压模具的主体支撑部分，模座用于固定模具的位置。
模块是冲压模具的最基本的加工单元，它由凸模和凹模组成。
冲裁是冲压模具中实现切割的部分。
冲压模具结构复杂，制造难度较高。
但由于其加工速度快、精度高，被广泛应用于工业领域。
模具基本结构及其工艺流程
模具基本结构及其工艺流程一模具基本结构零件1．1模柄——凸出于上模座顶面的圆柱形零件，工作时伸入冲床滑块孔中并被夹紧固定，连接冲床滑块与上模座，同时上下活动，但其中心轴线不变。
1．2上模座——上模最上面的板状零件，工作时紧贴冲床滑块，并通过模柄或直接与滑块固定。
1．3下模座——下模底面的板状零件，工作时直接固定在冲床工作台面上或垫板上。
1．4凸（公）模——冷冲模中起直接形成冲件作用的凸形工作零件。
（即以外形作为工作表面）1．5凹（母）模——冷冲模中起直接形成冲件作用的凹形工作零件。
（即以内形作为工作表面）1．6夹板（固定板）——以模具结构类型可分为上，下夹板两种。
是固定凸模用的板状零件。
1．7脱料板——以模具结构类型可分为上下，内外脱料板四种。
是将材料或工件从凸模上卸脱的固定式或活动式板状零件。
1．8垫板——介于夹（固定）板与模座之间淬硬（热处理）的板状零件。
用以减低模座承受的单位压缩应力。
1．9导柱——为上下模座相对运动提供精密导向的圆柱形零件。
多数固定在上夹板中，与下模导套配合使用。
1．10顶杆——以上下动作直接或间接顶出工件或废料的杆状零件。
1．11打板——在空心板内以上下动作直接或间接顶出工件或废料。
1．12固定销——用于固定模板垂直，导正其位置不变或偏移。
1．13螺丝——用于固定模板垂直，限制其处在静止状态。
1．14弹簧——在模具中直接作用力于脱料板的特种零件。
1．15折弯滑块——在模具中改变直线运动方向的楔形零件。
多数是将垂直运动转化为水平运动。
起到产品在折弯工艺中让位，成型后易取的作用。
二模具结构类型2．1在冷冲模具构造中，比较典型的结构类型有复合模，单冲模，折弯成型模，连续模等。
结合图纸，分类说明一下。
2．2复合模通常只适用于落料冲孔，但其表现出的产品精确度比其它结构类型模具要精确得多。
●构成模板：按照标准分为上下模座，公母（凸凹）模，内外脱，上下夹板，空心板，顶程板等八块模板。
模具结构简介
10.顶针板导柱(EJECTOR GUIDE PIN)
11.顶针板导套(EJECTOR GUIDE BUSH)
12.定位销(CENTER SLEEVE) 13.垃圾钉(STOP DISC)
14.INTERLOCK
15. LIMIT SWITCH
模具基本结构简介之三板模
Wireless Business Unit
Wireless Business Unit
模具结构基本 简介
前言
Wireless Business Unit
模具基本结构一般分为两 板模﹐三板模和热流道三种。 模具的结构一般由客户或者依 据产品来决定的。
模具基本结构简介之两板模
Wireless Business Unit
两板模基本零件简介
Wireless Business Unit
三板模的运动过程
Wireless Business Unit
合模过程:当顶出板上有拉回机构时,在合模前,顶出板被注塑机強制 拉回。
(1)在注塑机地推动下,动模向定模运动,若頂出板沒有被预先拉 回,复位杆最先接触定模板,在反作用力下,顶出板在复位杆的带动下 回位.
(2)动模板压向定模板和弹料板,最后完全合紧,注塑机上的喷嘴 与模具上的浇口套密合,开始注塑. 这样就完成塑胶模具的整个运动周期.
2.浇口套(SPRUE BUSH)
材料CALMAX
3.支撑柱(SUPPORT PILLAR) 材料709
4.吊模块(TIE BAR)
材料S50C
5.限位块(STOPPER)
材料709
6.导柱(GUIDE PIN)
7.导套(GUIDE BUSH)
8.弹簧(SPRING)
9.复位杆(RETURN PIN)
塑料模具基本结构介绍
塑料模具基本结构介绍塑料模具是塑料制品的关键部件，它的质量直接关系到塑料制品的质量和生产效率。
而塑料模具的基本结构则是决定塑料制品形状和品质的关键。
一、模具结构种类模具结构分为单面模和双面模两种，单面模具只有一面模具，双面模具则有两面模具。
1.单面模具单面模具结构简单，价格也相应较低，适用于简单的塑料制品的生产。
2.双面模具双面模具一般由顶模和底模组成。
底模具在模具架主体内，顶模在模柄上，可以升降和倾斜。
顶模和底模一起合模形成塑料制品的外观和内部结构，使用起来更加灵活方便。
二、模具结构详解塑料模具的基本结构可以分为以下几个部分：模具架、导向柱、活动板、托架、顶模、底模、滑块、成型部件和冷却系统。
1.模具架模具架是支撑模具的主体结构，通常采用的材料有钢铁、铝合金等，也有采用不锈钢的。
模具框架架构牢固，耐用性好，对模具的制作有很大的影响。
2.导向柱导向柱是模具架上支撑模具的结构，在模具的加工中起到了稳定作用。
导向柱一般采用冷拉钢制作，表面加工滑动层，以防止摩擦磨损。
3.活动板模具在成型过程中需要进行开闭模，活动板与顶模或底模相连，通过开关模座，实现开闭模，同时保证模具的定位。
4.托架托架是承载模具的结构，一般采用铝合金或钢质制作。
托架的稳定性和牢固性保证了模具运转过程的稳定性。
5.顶模和底模顶模和底模是塑料模具的核心部件，直接影响塑料制品的质量和生产效率。
（1）底模：底模是根据塑料制品实际要求设计的，并根据塑料制品的特性调整制品毛坯的数量和质量。
底模可以分为定位模版和成型模板之间的大模座和小模座。
（2）顶模：顶模的设计也必须合理，以保证模具整体结构的牢固性和稳定性。
常见的顶模有拉杆式和顶套式，拉杆式顶模适用于大型产品或复杂造型，顶套式顶模适用于小型或简单塑料制品的制造。
6.滑块塑料模具的滑动结构一般称为滑块，其作用是形成复杂的内部结构。
滑块的设计必须满足了模具的复杂性和精度要求。
7.成型部件成型部件是模具的关键部分，其数量和质量直接影响了塑料制品的质量和性能。
模具基本结构及分类
它是指构成模具结构的各种零件，包括：导向、脱模、抽芯以及分型的各种零件。如前后夹板、前后扣模板、承压板、承压柱、导向柱、脱模板、脱模杆及回程杆等。
1.导向部件
为了确保动模和定模在合模时能准确对中，在模具中必须设置导向部件。在注塑模中通常采用四组导柱与导套来组成导向不见，有时还需在动模和定模上分别设置互相吻合的内、外锥面来辅助定位。
D、便于制品与流道系统分离。浇口形状、尺寸和位置的设计取决于塑料的性质、制品的大小和结构。一般浇口的截面形状为矩形或圆形，截面积宜小而长度宜短，这不仅基于上述作用，还因为小浇口变大较容易，而大浇口缩小则很困难。浇口位置一般应选在制品最厚而又不影响外观的地方。浇口尺寸的设计应考虑到塑料熔体的性质。型腔它是模具中成型塑料制品的空间。用作构成型腔的组件统称为成型零件。各个成型零件常有专用名称。构成制品外形的成型零件称为凹模(又称阴模)，构成制品内部形状(如孔、槽等)的称为型芯或凸模(又称阳模)。设计成型零件时首先要根据塑料的性能、制品的几何形状、尺寸公差和使用要求来确定型腔的总体结构。其次是根据确定的结构选择分型面、浇口和排气孔的位置以及脱模方式。最后则按控制品尺寸进行各零件的设计及确定各零件之间的组合方式。塑料熔体进入型腔时具有很高的压力，故成型零件要进行合理地选材及强度和刚度的校核。为保证塑料制品表面的光洁美观和容易脱模，凡与塑料接触的表面，其粗糙度Ra>0．32um，而且要耐腐蚀。成型零件一般都通过热处理来提高硬度，并选用耐腐蚀的钢材制造。
模具基本结构及分类:
一、基本结构,根据部分起作用不同分类:
〈一〉浇注系统
将塑料由注射机喷嘴引向型腔的通道称浇注系统，其由主流道，分流道，内浇口，冷料穴等结构组成，由零件的浇注套，拉料杆等组成。
冲压模具的基本结构及工作原理
冲压模具的基本结构及工作原理引言：冲压模具是一种常见的工具，广泛应用于金属冲压加工中。
它的作用是将金属板料加工成所需形状和尺寸的工件。
本文将介绍冲压模具的基本结构和工作原理，以及其在工业生产中的重要作用。
一、冲压模具的基本结构：冲压模具由上模和下模组成。
上模是安装在冲床上的模具，下模则是固定在工作台上的模具。
上模和下模的结构相对复杂，主要包括以下部分：1. 可动部件：可动部件包括模具座、导向柱、导向套和推杆等。
它们的作用是使模具在加工过程中能够平稳运动，并保持正确的位置，保证加工的精度和质量。
2. 工作部件：工作部件指的是模具中用于加工工件的具体部分，如模腔、模块、刀具等。
工作部件的结构和形状根据加工工件的要求来设计，它们直接决定了冲压加工的效果和工件的质量。
3. 固定部件：固定部件主要包括模板、夹具、固定柱等。
它们的作用是将可动部件和工作部件固定在一起，保证模具在加工过程中的稳定性和安全性，防止工件和模具的移动或脱离。
二、冲压模具的工作原理：冲压模具的工作原理基于压力和运动的原理。
它通过冲击或挤压金属板料使其变形，从而得到所需形状和尺寸的工件。
具体工作过程如下：1. 夹紧工件：在冲压加工之前，需要将金属板料夹在模具的工作部件之间，确保工件在加工过程中不会移动。
2. 施加压力：冲床施加压力，使冲头和模具进行相对运动。
压力使得模具的工作部件对金属板料施加冲击或挤压作用。
3. 金属板料变形：受到冲击或挤压作用，金属板料会发生塑性变形，根据模具的设计形成所需的工件形状。
4. 完成冲压加工：当冲头和模具分离后，工件便完成了冲压加工。
然后，夹紧工件的夹具松开，取出加工好的工件，进行后续加工或装配。
三、冲压模具在工业生产中的重要作用：冲压模具在工业生产中起着至关重要的作用，具体表现在以下几个方面：1. 提高生产效率：冲压模具采用批量生产的方式，可以一次加工多个工件，大大提高了生产效率。
冲压加工速度快、自动化程度高，能满足大规模生产需求。
