家用照明电路的安装与测量
家庭照明线路设计与安装实训总结
家庭照明线路设计与安装实训总结一、前言在家庭装修中，照明线路设计与安装是至关重要的一环。
合理的照明设计能够提升居室的舒适度，而正确的线路安装则关乎居民的生命财产安全。
本文将就家庭照明线路设计与安装实训进行总结，旨在帮助读者在日常生活中更好地应对相关问题。
二、家庭照明线路设计1.了解房屋结构：在进行家庭照明线路设计之前，需要对房屋结构进行充分了解，包括有无楼板、隔墙位置、门窗位置等信息。
这样才能在设计照明线路时避免破坏原有结构和装饰。
同时也需要考虑房屋的面积和功能分区，以确定照明的布局和分区调光。
2.选择合适的光源：根据房屋面积和功能分区选择合适的光源，如LED灯、节能灯等。
同时需要考虑光色温和光照度，使得照明效果更舒适并且节能环保。
3.设计照明布局：根据家庭的实际情况进行照明布局设计，包括主卧室、客厅、厨房、卫生间等区域。
合理的照明布局可以提升房屋的整体氛围，增加居住舒适度。
三、家庭照明线路安装1.购物合格的电器材料：在进行家庭照明线路安装之前，首先需要购物合格的电器材料，如导线、开关、插座等。
选择质量可靠的材料是线路安装的基础，也是保障家庭用电安全的重要步骤。
2.合理规划线路布局：在进行线路安装时，需要根据照明布局设计合理规划线路布局。
避免线路交叉、搭接或者过长过短，确保线路布局的整洁和安全。
3.遵循安全操作规范：在进行线路安装时，必须严格遵守安全操作规范，如佩戴绝缘手套、使用绝缘工具、断电操作等。
确保安装过程中不会发生安全事故。
4.测量和检验：上线路安装完成后，需要进行电路测量和线路检验，确保线路的正常使用和安全可靠。
四、家庭照明线路设计与安装实训总结1. 照明线路设计与安装是家庭装修中的重要环节，要合理布局和选择光源，提升生活舒适度。
2. 线路安装需要购物合格的电器材料，合理规划线路布局，遵循安全操作规范，并进行测量和检验。
3. 实践中需要严格遵守相关安全规范，确保操作过程中不会发生安全事故，保障家庭用电安全。
实用照明电路实验报告
一、实验目的1. 了解照明电路的基本组成和原理。
2. 掌握照明电路的安装和调试方法。
3. 熟悉照明电路的安全操作规范。
4. 通过实验，提高动手能力和分析问题、解决问题的能力。
二、实验原理照明电路是利用电能转换为光能，为人们提供照明的一种电路。
它主要由电源、开关、灯具、导线等组成。
照明电路的基本原理是：电源通过导线将电能输送至灯具，灯具将电能转换为光能，从而实现照明。
三、实验器材1. 照明电路实验板2. 电源3. 开关4. 灯具5. 导线6. 万用表7. 电工刀8. 电烙铁9. 剥线钳四、实验步骤1. 搭建照明电路（1）根据实验要求，在照明电路实验板上布置电源、开关、灯具和导线。
（2）使用剥线钳剥去导线外皮，露出导线芯。
（3）用电烙铁焊接导线，确保连接牢固。
（4）检查电路连接是否正确，无误后接通电源。
2. 调试照明电路（1）闭合开关，观察灯具是否亮起。
（2）若灯具未亮起，检查电路连接是否正确，电源是否正常。
（3）若灯具亮起，调整灯具亮度，观察是否满足要求。
3. 测量照明电路参数（1）使用万用表测量电源电压、开关两端电压和灯具两端电压。
（2）记录测量数据，分析照明电路的工作状态。
4. 安全操作（1）在实验过程中，严格遵守安全操作规范，确保人身和设备安全。
（2）实验结束后，关闭电源，整理实验器材。
五、实验结果与分析1. 电路连接正确，灯具亮起通过实验，成功搭建了照明电路，实现了照明功能。
2. 照明电路参数测量结果电源电压：220V开关两端电压：220V灯具两端电压：220V分析：测量结果显示，照明电路工作正常，电压稳定。
3. 实验现象在实验过程中，观察到闭合开关后，灯具亮起，照明效果良好。
六、实验总结1. 通过本次实验，掌握了照明电路的基本组成和原理，熟悉了照明电路的安装和调试方法。
2. 增强了动手能力，提高了分析问题、解决问题的能力。
3. 认识到安全操作的重要性，养成了良好的实验习惯。
七、改进意见1. 在实验过程中，可以尝试使用不同类型的灯具，比较其照明效果。
照明电路的实验报告

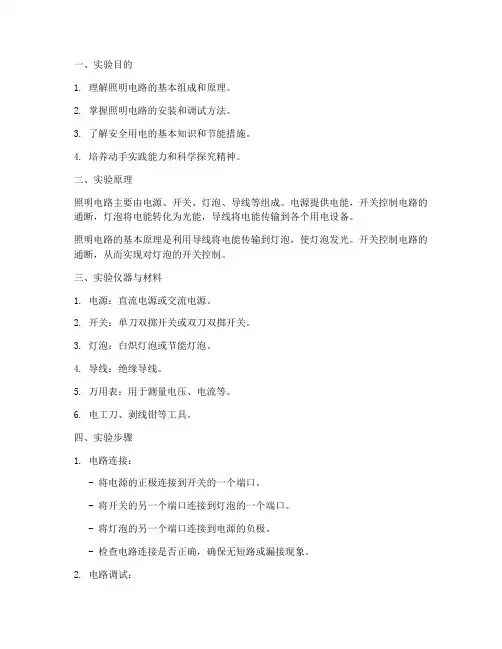

一、实验目的1. 理解照明电路的基本组成和原理。
2. 掌握照明电路的安装和调试方法。
3. 了解安全用电的基本知识和节能措施。
4. 培养动手实践能力和科学探究精神。
二、实验原理照明电路主要由电源、开关、灯泡、导线等组成。
电源提供电能，开关控制电路的通断，灯泡将电能转化为光能，导线将电能传输到各个用电设备。
照明电路的基本原理是利用导线将电能传输到灯泡，使灯泡发光。
开关控制电路的通断，从而实现对灯泡的开关控制。
三、实验仪器与材料1. 电源：直流电源或交流电源。
2. 开关：单刀双掷开关或双刀双掷开关。
3. 灯泡：白炽灯泡或节能灯泡。
4. 导线：绝缘导线。
5. 万用表：用于测量电压、电流等。
6. 电工刀、剥线钳等工具。
四、实验步骤1. 电路连接：- 将电源的正极连接到开关的一个端口。
- 将开关的另一个端口连接到灯泡的一个端口。
- 将灯泡的另一个端口连接到电源的负极。
- 检查电路连接是否正确，确保无短路或漏接现象。
2. 电路调试：- 闭合开关，观察灯泡是否发光。
- 若灯泡不发光，检查电路连接是否正确，是否存在接触不良或导线损坏等问题。
- 若灯泡发光，调整开关位置，观察灯泡是否可以正常开关。
3. 测量电压与电流：- 使用万用表测量电路中的电压和电流。
- 记录测量数据，分析电路性能。
4. 实验数据分析：- 根据测量数据，分析电路的电压、电流、功率等参数。
- 分析电路中各个元件的电压、电流分配情况。
5. 实验结论：- 总结实验结果，分析实验过程中遇到的问题及解决方法。
- 提出改进措施，提高照明电路的性能。
五、实验数据与分析1. 电压测量：- 电源电压：220V- 灯泡电压：220V2. 电流测量：- 灯泡电流：0.18A3. 功率计算：- 灯泡功率：P = U × I = 220V × 0.18A = 39.6W六、实验结论1. 通过本次实验，我们掌握了照明电路的基本组成和原理。
2. 学会了照明电路的安装和调试方法，提高了动手实践能力。
安装与测量家用照明电路—R、L、C单一元件VCR特性
可以分别得到电压电流的幅值和有效值关系：
幅值关系：U m
LI
；有效值关系：
m
U LI
当 L一定时,线圈的感抗与频率f 成正比。频率 越高，感抗越大，（在3直）流电电压路、中电感流抗同为相零位，。可 视为短路。
XL L
感抗()
–
思考？ L 表示什么？
设在电感元件的交流电路中，电压、电流参考 方向如图示。 2）电压电流的相位关系
当 C一定时,电（容3的）容电抗压与、频电率流f同成相反位 。 比。频率越高，容抗越小，在直流电路中
XC
1 C
容抗()
容抗为无限大，可视为开路。
设在电容元件的交流电路中，电压、电流参考
方向如图示。
i
2）电压电流的相位关系
由 u Um sinω t i Im sin(ω t 90 )
u
C
可分别写出电压电流的相量形式：
3）电压电流的相量关系 由
U m Im
Um Im
900 00
Um Im
900 jX L
U I
–
E
L
•
U
结论： （1）电压、电流的频率相同； （2）最大值、有效值遵循欧姆定律；
Um X L Im U （X LI3）电压、电流同相位 。 （3）电压超前电流90度。
•
I
相量图
三、纯电容电路
i
设在电容元件的交流电路中，电压、电流参考 方向如图示。
•
（2）瞬时值、最大值和有效值遵守欧姆定律 ；
U
（3）电压、电流同相位 。
相量图
0
R t
二、纯电感电路
设在电感元件的交流电路中，电压、电流参考 方向如图示。
照明电路的接线方法与故障及检修方法
照明电路的接线方法与故障及检修方法想要明白电路的接线方法，我们首先得明白照明回路的供电原理，然后我们才能清楚家装照明电路到底该如何接线。
首先给大家分析家装照明电路的供电原理：家装照明线路的电源引入点就是电表下口，然后接入空气开关的上口，再从空气开关下口引出照明回路的电源；每个照明回路主线都有一根火线和一根零线，从空气开关下口接触，零线直接接在灯上，火线要先进开关，然后再从开关引出一根火线，作为灯的控制线；所有灯的接线原理都是如此，单控、双控、多空无非就是增加了开关之间的控制线，主火线和零线都是从空开下口引出的那根火线和零线。
如何接线：以一个双控开关控制一盏灯为例，来介绍照明回路的灯和开关到底该如何接线；首先还是从空气开关引出一根火线和一根零线，零线很简单，直接进灯就可以了；火线要先到灯头处分线盒，从分线盒里并接出一根火线，然后这根火线再进入开关，接在火线进线L处；然后控制线从L1接出来，接至另一个双控开关的L1，控制线从L2接出来，接至另一个双控开关的L2；另一个双控开关的火线出现L再接至灯；这样接线就完成了；所以，灯的接线不可能像题主说的那样，先把所有开关并联起来，然后分别接各自控制的灯具，因为首先布管我们就没办法布置，其次好多控制线都无法连接；照明回路的布管和穿线都有着自己的规范要求，很多时候并不是我们想象的那么简单，建议还是找专业电工施工。
照明电路在使用时免不了会出故障而导致用户不能用电，这给生活带来许多不便。
所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。
这也可以培养我们运用所学知识解决实际问题的能力。
一、熟知的常见故障1.开路电灯不亮，用电器不工作，表明电路中出现开路。
开路时电路中无电流通过，该故障可用测电笔查出。
如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。
开路会造成用电器无电流通过而无法正常工作。
2.短路就是指电流没有经过用电器而直接构成通路。
照明电路安装
照明电路的安装与调试1学习目标：1.知道交流电路中相线、火线、中性线的定义及相电压、线电压之间的关系等常识性知识。
2.在完成工作任务的过程中，学会正确和合理使用电工工具和仪表，并做好维护和保养工作。
3.能够根据照明电路的原理图和安装图，正确安装照明电路。
4.熟练掌握导线的剖削和连接方法及照明元器件的安装和接线工艺。
5.在完成照明电路安装的同时，能检测和排除照明电路的故障。
6.在工作过程中严格遵守电工安全操作规程，时刻注意安全用电和节约原材料。
7.培养学生团队合作、爱护工具、爱岗敬业、吃苦耐劳的精神。
2任务描述：（实训内容）在电工实训板上设计并安装一个由单相电能表、漏电保护器、熔断器、日光灯、白炽灯、节能灯、若干开关和插座等元器件组成的简单照明电路，要求安装的照明电路走线规范，布局美观、合理；安装的照明电路可以正常工作，并能排除常见的照明电路故障。
具体任务要求：1.学生可根据参考电路原理图（如图1-1）进行照明电路的安装。
2.学生可以自行设计照明电路，元器件可以自选，但不可少于参考照明电路中的元器件，开关和插座的数量学生可以自选，日关灯和白炽灯的控制学生即可以选择单控开关也可以选择双控开关。
3.照明电路的布局学生可以自行设计，但是要求布局合理，结构紧凑，走线合理，做到横平竖直，整齐，导线避免交叉、架空线和叠线，导线变换走向要垂直，并做到高低一致或前后一致。
3对学生的要求1．学生必须掌握交流电路的常识性知识。
2．学生必须学会正确和合理使用电工工具和仪表，并做好维护和保养工作。
3．学会各种照明元器件的安装和接线方法。
4．工作过程中要节约使用原材料，且操作一定要规范。
5．实施过程中，必须时刻注意安全用电，严禁带电作业，严格遵守安全操作规程。
6．按任务要求完成照明电路的安装和调试的工作任务。
7.学生必须具有团队合作的精神，以小组的形式完成工作任务。
8．爱护工具和仪表，损坏需按价赔偿。
9．上课时必须穿工作服，女生应带工作帽，不许穿拖鞋上课。
07课题三--室内照明线路安装与检修-任务一--一控一灯线路的安装
实训（实训、一体化）授课教案电,具体办法应按三相五线制敷设要求的规定实施.我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。
工业用电采用三相电，如三相交流电动机等。
相与相之间的电压是线电压，电压为380V。
相与中心线之间称为相电压，电压是220V。
在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。
在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。
2）漏电保护器工作原理如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安。
3）一控一灯电路控制原理4）电路检修方法1.故障判别的一般方法检修故障，关键是找出故障部位。
一套住房，可能出现故障的地方较多。
要能比较迅速地排除故障，就需要掌握寻找故障的基本方法，这样才能使检修工作事半功倍。
发生故障后，先根据故障现象判断出故障存在的大概部位，缩小故障范围。
然后有的放矢地在这个确定的部位寻找故障确切部位。
例如，家里的电灯突然熄灭了，应当首先观察左右邻居的电灯是否熄灭。
如果邻居的电灯都不亮，这说明室外电路或保险丝有了故障。
如邻居的灯都亮，这说明自己家里的电路发生了故障。
接着要根据家里电路的构成情况：电源从何处进户、总干线走向如何、有哪些分支电路、每盏灯是如何控制的等，逐步缩小范围，找出故障部位。
实训5-一室一厅家庭照明电路的安装实训
[学生]电工基础实训报告一、实训项目: 一室家庭照明电路的安装实训二、实训目的:1.掌握导线的正确可靠的连接方法；2.了解照明电路原理、构成和接线方法。
三、实训器材导线、灯座、插座、灯泡、开关、工具。
四、实训原理1.项目要求布置一盏灯, 一个五孔插座, 一个开关, 漏电保护器。
各器具的安装要符合低压照明电路安装规范。
五、操作步骤:1.按照要求设计电路图；2.根据设计电路图连接线路。
六、注意事项:（1）灯具的安装高度：室内一般不底于2.4M, 室外一般不得底于3M。
（2）室内照明开关一般安装在门边易于操作的地方。
拉线开关的安装高度一般离地2--3M, 墙壁开关一般离地1.3M, 离开框的距离一般为150~200mm。
（3）明装插座距离地面不低于1300mm, 安装插座的底边距地高度一般为300mm, 壁挂式空调插座的高度为1900mm[教师]任务二: 一室一厅家庭照明电路的安装实训【教学目的】1.学生通过照明线路的安装与维修的实践技能训练, 使学生掌握电工的基本操作工艺、常用电路的安装及工作原理等。
2.掌握导线的正确可靠的连接方法；3.了解照明电路原理、构成和接线方法4.会使用数字式万用表进行测量5、会使用常见的电工工具, 如剥线钳、测电笔的使用。
【教学重点】一室一厅家庭照明电路电路的安装【教学难点】一室一厅家庭照明电路电路的安装【教学方法】讲授法、任务驱动法、指导法【实训用具】导线、灯座、插座、灯泡、电能表、剥线钳、尖嘴钳、电工锤、布线木板、开关、线卡。
【教学时间】10学时【项目要求及说明】项目要求客厅布置一盏灯, 一个五孔插座, 一个开关, 客厅进线处安装电能表、总控刀闸、漏电保护器；卧式安装一盏灯, 要求能用两个开关控制。
用两块木板模拟两间房子。
（1）认识各种各样的灯:（3）灯具选用原则环境条件: 应注意防火, 防爆, 灰尘, 潮湿。
震动和化学腐蚀等环境。
2）经济性：主要考虑初始投资费用（灯具购置费）, 年运行费（电费, 灯具更换费）以及年维护费（换灯和人工费）, 应尽量选择既经济有方便的灯具。
照明灯路按装实训报告
一、实训目的本次照明灯路安装实训旨在通过实际操作，使学生掌握照明电路的基本原理、安装方法和调试技能，提高学生对电气工程实际操作能力的培养。
通过实训，学生能够了解照明电路的设计、施工及维护过程，增强工程实践能力，为今后从事电气工程相关岗位打下坚实基础。
二、实训内容1. 照明电路的基本原理- 照明电路是利用电能产生光能，为人们提供照明的一种电路。
主要包括电源、开关、灯具、电线等组成部分。
- 照明电路的原理是通过电源将电能转换为光能，通过灯具照射到需要照明的区域。
2. 照明电路的设计- 根据照明需求，选择合适的灯具、开关、电线等材料。
- 设计合理的电路图，确保电路安全、可靠、经济。
3. 照明电路的安装- 根据电路图，进行现场测量，确定灯具、开关、电线等位置。
- 安装灯具、开关、电线等，确保安装牢固、接线正确。
- 检查电路连接，确保无短路、漏电等安全隐患。
4. 照明电路的调试- 开启照明电路，检查灯具是否正常工作。
- 调整灯具亮度，确保照明效果符合要求。
- 检查电路运行，确保无异常现象。
三、实训过程1. 准备工作- 熟悉照明电路的基本原理和安装方法。
- 准备好所需的工具和材料，如电工刀、扳手、电线、灯具、开关等。
2. 现场测量- 根据电路图，确定灯具、开关、电线等位置。
- 使用测量工具，测量电线长度、灯具高度等参数。
3. 安装灯具、开关、电线- 按照电路图，安装灯具、开关、电线等。
- 确保安装牢固、接线正确。
4. 检查电路- 检查电路连接，确保无短路、漏电等安全隐患。
- 使用测电笔检查电路是否通电。
5. 调试照明电路- 开启照明电路，检查灯具是否正常工作。
- 调整灯具亮度，确保照明效果符合要求。
四、实训结果通过本次实训，我们成功完成了照明灯路的安装和调试。
以下是实训成果：1. 照明电路设计合理，符合实际需求。
2. 照明电路安装牢固，接线正确。
3. 照明电路运行正常，无异常现象。
4. 照明效果良好，满足照明需求。
家庭照明电路的配电与安装
照明电路配电板实物图参照图
正弦交流电路>>> 实训 家庭照明电路的配电与安装
3）在指导教师检查无误的情况 下，送电、测试电路。
① 确认低压断路器处于分断状 态，灯泡、开关处于断开状态。
② 低压断路器闭合，合上开关， 观察小灯泡的亮灭情况，观察电能 表的转动情况。
正弦交流电路>>> 实训 家庭照明电路的配电与安装
一、训练目的
1）会单相电能表的安装和接线。 2）会家庭照明电路的配线与安装。
二、训练器材
单相电能表一只，普通装灯头座及螺口灯头各一只，螺钉若干，导线 若干，实训配电板一块，万用表、常用电工工具一套。
三、训练步骤
1．认识单相电能表 单线电能表又称单相电度表，如图所示，主要用来测量负 载所消耗的电能。
单相电能表
正弦交流电路>>> 实训 家庭照明电路的配电与安装
（1）单相电能表的接线 单相交流电能表的接线方法：单相电能表有专门的接线盒，接线盒内设有四个按钮。电压 和电流线圈在电能表出厂时已在接线盒中连好。单相电能表共有4个接线柱，从左到右按1、2、 3、4编号，配线时，只需按1、3端接电源，2、4端接负载即可（少数也有1、2端接电源，3、4 端接负载的，接线时要参看电能表的接线图）。进线1是相线、3是中性线，出线2是相线、4是 中性线，如图所示。
单相电能表的接线图
正弦交流电路>>> 实训 家庭照明电路的配电与安装
（2）电能表的读数 电能表面板最上方窗口显示电能表的六位数 字，前面五位数是度数，第六位是在红色方框内 显示的，是小数。 2．照明电路的安装
照明电路实验报告
一、实验目的1. 了解照明电路的基本组成和原理。
2. 熟悉照明电路的设计和安装方法。
3. 掌握照明电路中常用元器件的性能和作用。
4. 学会使用电路测量工具，对电路进行测试和分析。
二、实验原理照明电路主要由电源、开关、灯具、电线等组成。
电源提供电能，开关控制电路的通断，灯具将电能转化为光能，电线连接各个元件。
照明电路的基本原理是利用电能驱动灯具发光，为人们提供照明。
三、实验器材1. 电源：直流稳压电源2. 开关：单刀双掷开关3. 灯具：白炽灯泡、LED灯泡4. 电线：绝缘电线5. 测量工具：万用表、电笔6. 电路板：实验电路板四、实验步骤1. 电路连接：根据实验要求，将电源、开关、灯具、电线等元器件连接成照明电路。
具体连接方式如下：- 将电源的正极连接到开关的一端。
- 将开关的另一端连接到灯具的一端。
- 将灯具的另一端连接到电源的负极。
2. 电路测试：- 使用万用表测量电源电压，确保电压符合实验要求。
- 使用电笔检查电路连接是否牢固，是否存在短路或断路现象。
3. 电路运行：- 打开开关，观察灯具是否发光。
- 调整开关，观察灯具的亮度和开关的通断情况。
4. 数据分析：- 记录实验过程中测得的电压、电流、功率等数据。
- 分析实验数据，验证照明电路的工作原理。
五、实验结果与分析1. 实验数据：- 电源电压：220V- 灯具功率：40W- 灯具亮度：适中2. 数据分析：- 根据实验数据，可以计算出电路的电流和功率。
- 通过实验验证了照明电路的工作原理，即利用电能驱动灯具发光。
六、实验结论1. 照明电路由电源、开关、灯具、电线等组成，可以提供照明功能。
2. 通过实验，掌握了照明电路的设计和安装方法。
3. 熟悉了照明电路中常用元器件的性能和作用。
4. 学会了使用电路测量工具，对电路进行测试和分析。
七、实验心得1. 通过本次实验，加深了对照明电路的理解，掌握了照明电路的设计和安装方法。
2. 学会了使用电路测量工具，提高了实验技能。
照明线路安装与检修项目一课件
姓名:
ZM1
任务名称:
表1-2 综合评价表
班级:
姓名:
ZM1
1.什么是正弦交流电?
2.交流电可以转变成直流电吗?这个过程称什么?
3.直流电可以转变成交流电吗?这个过程称什么?
4.请分别列举几种常用的交流电源和直流电源?
5.白炽灯主要有几种?安装使用时应注意哪些事项? 6.日光灯启动时都需要辉光启动器吗?什么情况下不需要辉光启动器? 7.照相机用闪光灯属哪类光源?请通过网络信息寻找正确答案。 8.通常情况下照明开关插座安装的高度为多少?插座电极的安装原则是 什么?
ZM1
三、尖嘴钳 尖嘴钳如图1-15所示
ZM1
图1-15 尖嘴钳
四、断线钳
断线钳又称斜口钳,如图1-16所示,其结构包括钳头、钳柄和 绝缘套(耐压500V)。
ZM1
图1-16 断线钳
五、螺钉旋具
螺钉旋具(俗称螺丝刀)用于紧固或拆卸螺钉,其结构包括金属杆 头和绝缘柄。螺钉旋具主要有一字形和十字形两种,如图1-17所示。
ZM1
一、验电器 验电器也称验电笔,俗称电笔,是用来检测导线、电器和电气
设备的金属外壳是否带电的一种电工工具,验电器结构如图1-11所 示。根据外形可分为钢笔式验电器和螺钉旋具式验电器两种;根据 测量电压的高低可分为低压验电器和高压验电器。
使用验电器时,中指和拇指持验电器笔身,食指接触笔尾金属体或 笔挂,如图1-12所示。
ZM1
2.荧光灯 荧光灯也是目前广泛使用的照明光源。其使用寿命比白炽灯长2~ 3倍,发光效率比白炽灯高4倍。荧光灯附件较多,造价较高,功率因 数低(0.5左右),而且故障率比白炽灯高,安装维修比白炽灯难度大 。但由于它优点特别突出,所以使用仍然很广泛。荧光灯主要由 灯管、镇流器和辉光启动器等部分组成,如图1-5所示。
电工测量与安装 课程5 照明电路的安装
5 照明电路的安装
三、灯座（灯头）的安装
5.1 照明电路的
组成
（1）插口灯座上的两个接线端子，可任意连接零线和来自开关的相线； （2）螺口灯座上的接线端子，必须把零线连接在连通螺纹圈的接线端子上，把来自开关的
相线连接在连通中心铜簧片的接线端子上（如图1-33、1-34所示）。
图1-33 灯座的接线
图1-34 灯座的固定
5 照明电路的安装
四、日光灯（荧光灯）的安装
5.1 照明电路的
组成
（1）日光灯的镇流器有电感镇流器和电子镇流器两种。
（2）目前，许多日光灯的镇流器都采用电子镇流器（如图1-35），电感镇流器逐渐被淘汰。 （3）电子镇流器的优点：高效节能、启动电压较宽、
启动时间短（0.5s）、无噪声、无频闪
图1-35 采用电子镇流器的日光灯
5 照明电路的安装
四、日光灯（荧光灯）的安装
5.1 照明电路的
组成
（4）日光灯的安装步骤 ① 根据采用电子镇流器（或电感镇流器）的日光灯电路接线图将电源线接入日光灯电路中 （如图1-36、1-37）。
② 将日光灯的灯座固定在相应位置。
③ 安装日光灯灯管。先将灯管 引 脚 插入有弹簧一端的灯脚内并用力推入，然后将另一端对准
毁线圈或影响保护器的接通、分断能力。
5.1 照明电路的
组成
图1-38 漏电保护器的接线
5 照明电路的安装
五、漏电保护器（漏电断路器）的接线与安装
5.1 照明电路的
组成
（2）漏电保护器的安装
① 漏电保护器应安装在进 户 线 截 面 较 小 的配电盘上或照明配电箱内（如图1-39）。安装 在电度表之后，熔断器之前。
5.1 照明电路的
项目四室内照明电路的设计、安装、调试与检修
3、白炽灯：电工结系法、白炽灯安装
(1)天棚座的安装(2)吊灯头的安装(3)安装灯泡
4、日光灯的安装：日光灯安装
(1)准备(2)组装、按电路图接线(3)固定灯架(4)通电试用
洋浦技工学校教案次mymy次第试调装型mymy化体一教学目的与要求检与试调路线安的件器元w修教学重点骤步践实装教学难点线穿管线处理方法教学手段作业o告报训实写填洋浦技工学校教案教学过程心备含组织教学复习提问新课内容教学方法板书设计时间分配总结等实训项目4室内照明电路的安装与调试注一组织教学
洋浦技工学校教案
三、常用灯具、开关和插座的安装：
1、安装要求
(1)多股铜软线和电器端子的连接应先将其绝缘去掉，然后把铜芯拧成小辫镀锡处理后，才能和端子连接。独股导线可与端子直接连接。
(2)任何场所灯具及照明电具的固定：预埋挂钩、螺栓、膨胀螺栓
(3)在实际工程中，盒内接线与灯具的安装是分步进行的。也称“吊灯”
2、开关和插座的安装：开关安装
3、扫管穿线
(1)穿线前处理
(2)线管管口处理
(3)用钢丝穿引导线的方法：线管穿线
(4)导线的颜色
二、量电及配电装置的配线工艺::
1、电能表的测量接线：电度表接线图
2、楼层配电箱（低压电能计量箱）的接线、箱式变电站、楼层配电箱、接线图；
负载开关配线为上进下出，左零右火
3、住户配电箱（开关箱）的接线
住户配电箱、室内照明电路原理图
四、室内照明电路安装实践步骤*：
（1）设计：根据电气原理图，设置器件布局，画出配线图;
（2）固定接线端子、电度表、负载开关接线盒、塑料线管等;
照明线路课程标准
能正确描述三相交流电的特点；能对三相交流电（三相对称负载）进行简单计算；能正确描述实训室照明线路的特点；能按图样、工艺及安全规程要求进行暗敷设配线施工；能按控制要求利用工具进行检测与故障排除。
7.套房照明线路安装与检修
掌握住宅供电系统设计的基本要求；掌握套房电气线路设计的基本要求；能进行套房用电线路的安装与故障排除。
6．在学习内容的设计上要把职业资格证有关内容有机融入。
7．课程如果包括有实训安排的，实训环节应该作为单独的学习单元。
教学场地教室
导线、剥线钳、多媒体、投影模型、
《照明线路安装与维修》课程具有一定的综合性、专业性、实践性，并且其内容体系随行业开展会不断更新，本课程的设计思路如下：
理论教学环节与实践性教学环节的有效结合；国外先进的电工工程建设理论、原理、方法与国内电工建设实践的有效结合，特别注意其在国内的适用性；
15
实训室照明线路的安装及故障排除
7
套房照明线路的安装与检修
套房照明线路的认识
15
套房照明线路的安装及故障排除
8
室外照明线路的安装与检修
室外照明线路的认识
15
室外照明线路的安装及故障排除
车间照明线路的安装及故障排除
教学实施建议
1．学习单元要与前述课程典型工作任务以及工作任务或工程，具有对应关系，可一对一，
2.书房一控一灯的安装与维修
能识别导线、开关、灯等电工材料，识读电路原理图、施工图；掌握常用电工工具的使用方法；掌握万用表的使用方法；能按照作业规程应用必要的标识和隔路揹施，准备现场工作环境；能按图纸、工艺及安装规程要求，进行护套线布线施工；施工后，能按施工任务书的要求直观检查；作业完毕后，能按照电工作业想程源点王具、人员，收集剩余材料，清理工程垃圾，拆除防护措施。
电工电子基本操作技能实训室内照明电路的安装与检修
碘钨灯
碘钨灯原理图
高压水银荧光灯原理图
高压水银荧光灯
4.1.3 灯具
5、高压钠灯
4. 1照明电路常用电器
高压钠灯结构图
高压钠灯原理图
4. 2 常用照明电路的安装
4.2.1白炽灯电路的安装
单极开关控制
双联开关控制
双联开关安装方法
4. 2 常用照明电路的安装
4.2.2日光灯电路的安装
日光灯线路的安装
若几个设备共用一个接地装置，接地电阻应按要求最高的为准。
4. 4
4.4.2接地装置的安装
1、接地体的安装
接地装置的安装与检修
接地体的垂直安装
接地体的水平安装
4. 4 接地装置的安装与检修
4.4.2接地装置的安装
2、接地线的安装 接地干线安装时，注意以下几点： 与接地体的连接处要加镶块。 尽可能采用电焊焊接；若采用螺钉压 接，连接处必须作防锈处理，接触面 必须保持平整、严密；在振动场所， 螺钉应加装弹簧垫圈。 接地平线明敷时，应涂以黑色标 明；穿墙时或楼板时应穿管保护； 若采用多股线连接应采用接线鼻。 接地干线若利用已有的金属构件 和设施时，应保证具有良好的导 电连接。
4. 3 室内配线的基本操作
4.3.1室内配线的要求与主要工序
1、室内配线的要求
所选用导线的额定电压应不小于线路的工作电压。导线的绝缘应符合线路的安装方式和 敷设环境的条件。 所选用导线的截面积应满足安全载流量和机械强度的要求。 配线时应尽量避免导线接头。必须有接头时，应采用压接或焊接，并用绝缘胶布将接头 缠好；接头处不应受机械力的作用；穿在管内的导线不允许有接头，必要时尽可能把接头 放在接线盒或灯头盒内。 配线时，应保持水平或垂直敷设。水平敷设时，导线距地面不小于2m；垂直敷设时， 导线距地面不小于2m。否则，应加钢管保护。 当导线穿过楼板时，必须加设钢管以保护；当导线穿墙时，必须加设瓷管保护；当导线 交叉时，必须在每根导线上套塑料管或其它绝缘管。 导线敷设时，与其它管线或设备间的距离必须满足最小间距的要求。
