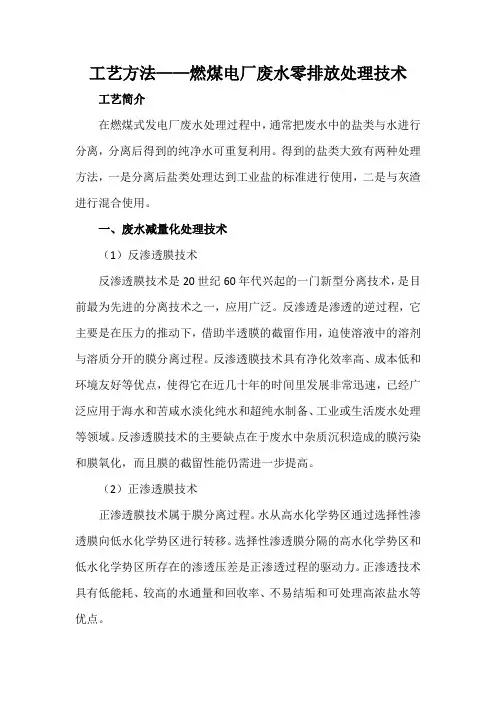

工艺方法——燃煤电厂废水零排放处理技术工艺简介在燃煤式发电厂废水处理过程中，通常把废水中的盐类与水进行分离，分离后得到的纯净水可重复利用。
得到的盐类大致有两种处理方法，一是分离后盐类处理达到工业盐的标准进行使用，二是与灰渣进行混合使用。
一、废水减量化处理技术（1）反渗透膜技术反渗透膜技术是20世纪60年代兴起的一门新型分离技术，是目前最为先进的分离技术之一，应用广泛。
反渗透是渗透的逆过程，它主要是在压力的推动下，借助半透膜的截留作用，迫使溶液中的溶剂与溶质分开的膜分离过程。
反渗透膜技术具有净化效率高、成本低和环境友好等优点，使得它在近几十年的时间里发展非常迅速，已经广泛应用于海水和苦咸水淡化纯水和超纯水制备、工业或生活废水处理等领域。
反渗透膜技术的主要缺点在于废水中杂质沉积造成的膜污染和膜氧化，而且膜的截留性能仍需进一步提高。
（2）正渗透膜技术正渗透膜技术属于膜分离过程。
水从高水化学势区通过选择性渗透膜向低水化学势区进行转移。
选择性渗透膜分隔的高水化学势区和低水化学势区所存在的渗透压差是正渗透过程的驱动力。
正渗透技术具有低能耗、较高的水通量和回收率、不易结垢和可处理高浓盐水等优点。
在废水处理方面，正渗透的高水化学势区为待处理的废水，低水化学势区为待定选择的汲取液。
正渗透技术的难点则在于高水通量、良好的耐酸碱性和机械性能的选择性渗透膜以及能产生较高渗透压及水通量的汲取液的选择。
华能长兴电厂引进了正渗透膜技术处理脱硫废水，18m3/h的脱硫废水可以浓缩至3-4m3/h，浓水中污染物质可全部以结晶和污泥的形式分离，废水100%回用。
运行中蒸汽、药剂、电的消耗量大大降低，处理1t废水的能耗由传统蒸发结晶法的20-40kWh降低到10kWh，运行成本降低30%。
（3）膜蒸馏技术膜蒸馏是一种新型的分离技术，是以疏水性微孔膜两侧蒸汽压差为传质推动力的膜分离过程。
其特征是：膜是微孔膜；膜不能被所处理的液体浸润；膜孔内无毛细管冷凝现象发生；只有蒸汽能通过膜孔传质；膜不能改变操作液体中各组分的汽液平衡；膜至少有一侧要与操作液体直接接触；对每一组分而言，膜操作的推动力是该组分的气相分压梯度。
