爱默生电源PS48100-2/25系统操作指引系统概述如（图一）所示，艾默生PS48100-2/25高频直流开关电源系统，引入的一路交流输入经过交流侧防雷单元（防雷空开QFA3与防雷器FC）接地（PE），以此抑制交流浪涌电压。
交流输入经过单极交流空气开关QFA4~QFA7分配给整流模块供电，单极空开QFA8和用户输出插座XS1组成交流用户输出。
HA为蜂鸣器，K1为蜂鸣器消音开关，蜂鸣器受监控模块控制，控制电压12VDC，当系统有告警时，会发出声音告警。
K2、K3为电池保护接触器“自动/手动”，“断开/接通”控制信号开关。
HL1为运行指示灯，HL2为故障告警指示灯。
整流模块H1，H2，H3，H4将交流整流为直流电输出，通过正负母排汇集到直流配电。
直流配电将整流模块的直流输出汇集起来，经直流侧防雷单元SP D11DZ接地，以此抑制直流浪涌电压。
直流电输出分成负载与蓄电池两条分路。
负载分路首先通过负载分流器RL1（检测负载总电流），经过熔丝FUD1~FUD3和空气开关QFD1~QFD4给负载供电。
电池分路首先经过直流接触器KMD1（电池保护用）后，分成两路分别经过分流器RB1、RB2（检测电池电流）与电池熔丝FUB1、FUB2对蓄电池（电池组1、电池组2）进行充电。
当交流停电或故障时，整流模块停止工作，此时蓄电池（电池组1、电池组2）分别通过电池熔丝（FUB1、FUB2）、电池分流器（RB1、RB2）、直流接触器KMD1、负载分流器RL向所有直流负载提供不间断直流电源。
当监控模块检测到蓄电池电压下降到设定的电池保护电压点时，监控会控制直流接触器KMD1断开（电池保护动作），切断电池支路，电池终止放电，从而防止电池过放电。
当交流恢复正常时，整流模块开始工作，直流接触器（KMD1）监控模块功能1、介绍PSM-A10监控模块在前面板上有背光液晶显示屏、键盘、指示灯和定位销。
在信号转接板W2442X1板上有RS232/MODEM 通信接口、告警输出干接点和MODEM 电源接口等。
艾默生UPS用户手册
微机控制高频开关电源柜使用说明书-艾默生
GZDW微机型高频开关直流电源操作使用说明无锡市凯杰电器有限公司编制第一部分、系统一、系统概述GZD（W）微机型高频直流电源，是专为电力系统设计的一种较为理想的直流电源系统。
其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源，为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。
由于本直流电源系统采用了新型高频开关电源模块和微机监控单元，电源的质量和系统的工作可靠性有显著提高，并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制，因此，它广泛的用于现代的无人职守变电所、发电厂，也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域，应用十分广泛。
二、系统构成GZD（W）微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路等部分组成。
1、高频开关电源模块本公司高频开关电源模块统一采用艾默生高频开关电源模块，为本直流电源系统核心部件。
其功用如下：a、为蓄电池组提供均充、浮充电电流；b、为电站所有直流用电设备提供正常负荷电流。
2、蓄电池组蓄电池组在本系统中作为电能储备装置，在交流电源中断或高频充电模块不能正常工作时向负载提供电能。
情况如下：a、正常情况下蓄电池组处于受电工作状态，即接受高频开关电源模块提供的浮充或均充电电流，确保满容量；b、在事故或大功率冲击性用电负载工作时为用电设备提供电能。
3、微机监控单元a、监控蓄电池均、浮充电的智能化管理；b、监视直流电源系统并在系统出现异常时发出告警信息。
监视的模拟量如：合闸母线电压、蓄电池组电压/电流/、控制母线电压/电流等监视的开关量如：直流开关状态、熔断器状态、绝缘状态、模块状态等；c、和上位机通讯联系，实现遥信、遥测上传。
4、馈出线路将直流电源分配和输送到各用电负荷。
包括直流断路器和出线。
三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行，电压质量和系统可靠性大大提高2、系统采用了微机系统监控，实现了系统和蓄电池的智能化管理和远程通讯，可实现电站无人职守。
电源基本知识

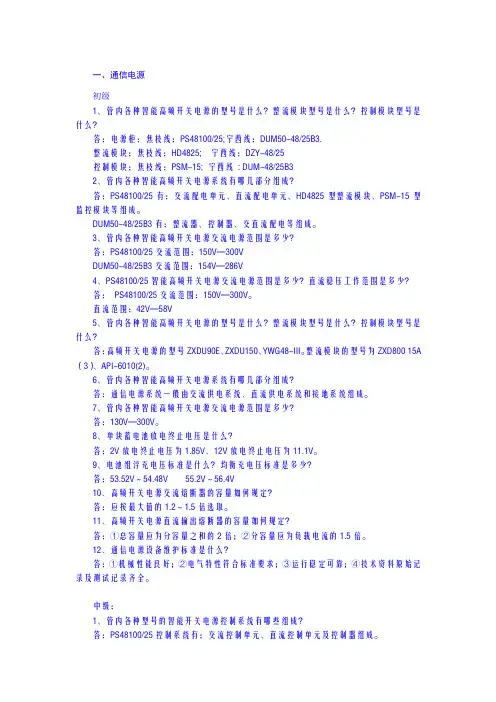

一、通信电源初级1、管内各种智能高频开关电源的型号是什么？整流模块型号是什么？控制模块型号是什么？答：电源柜：焦枝线：PS48100/25;宁西线：DUM50-48/25B3.整流模块：焦枝线：HD4825; 宁西线：DZY-48/25控制模块：焦枝线：PSM-15; 宁西线: DUM-48/25B32、管内各种智能高频开关电源系统有哪几部分组成？答：PS48100/25有：交流配电单元、直流配电单元、HD4825型整流模块、PSM-15型监控模块等组成。
DUM50-48/25B3有：整流器、控制器、交直流配电等组成。
3、管内各种智能高频开关电源交流电源范围是多少？答：PS48100/25交流范围：150V—300VDUM50-48/25B3交流范围：154V—286V4、PS48100/25智能高频开关电源交流电源范围是多少？直流稳压工作范围是多少？答：PS48100/25交流范围：150V—300V。
直流范围：42V—58V5、管内各种智能高频开关电源的型号是什么？整流模块型号是什么？控制模块型号是什么？答：高频开关电源的型号ZXDU90E、ZXDU150、YWG48-III。
整流模块的型号为ZXD800 15A （3）、API-6010(2)。
6、管内各种智能高频开关电源系统有哪几部分组成？答：通信电源系统一般由交流供电系统、直流供电系统和接地系统组成。
7、管内各种智能高频开关电源交流电源范围是多少？答：130V—300V。
8、单块蓄电池放电终止电压是什么？答：2V放电终止电压为1.85V、12V放电终止电压为11.1V。
9、电池组浮充电压标准是什么？均衡充电压标准是多少？答：53.52V～54.48V 55.2V～56.4V10、高频开关电源交流熔断器的容量如何规定？答：应按最大值的1.2～1.5倍选取。
11、高频开关电源直流输出熔断器的容量如何规定？答：①总容量应为分容量之和的2倍；②分容量应为负载电流的1.5倍。
艾默生开关电源用户手册31010887
PS48400-2C/50智能高频开关电源系统用户手册E1-20020314-C-1.0艾默生网络能源有限公司PS48400-2C/50智能高频开关电源系统用户手册资料版本E1-20020314-C-1.0BOM编码31010887艾默生网络能源有限公司为客户提供全方位的技术支持，客户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。
艾默生网络能源有限公司地址：深圳市龙岗区坂雪岗工业区华为基地电气厂房一楼、三楼邮编：518129公司网址：或E-mail：****************版权声明艾默生网络能源有限公司版权所有，保留一切权利。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
版权所有，侵权必究。
内容如有改动，恕不另行通知。
Copyright by Emerson Network Power Co.,Ltd.All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Emerson Network Power Co.,Ltd.内容介绍本手册介绍了PS48400-2C/50智能高频开关电源系统的组成、安装、调测、日常使用维护及故障的应急处理。
PWM控制芯片SG3525原理及应用(DOC)

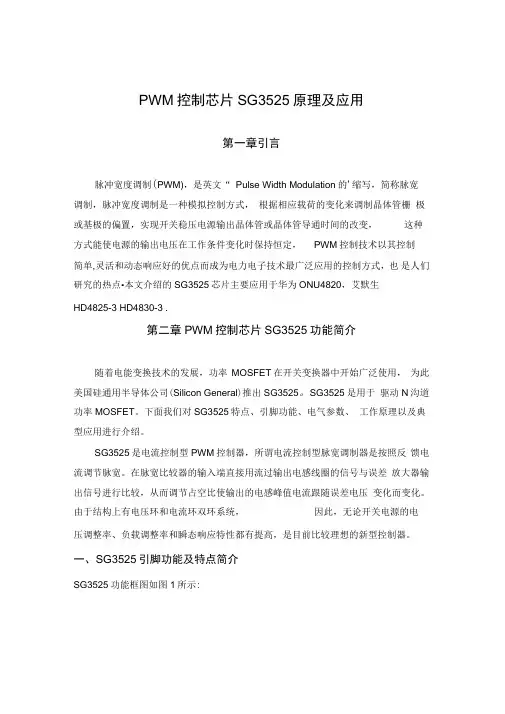

PWM控制芯片SG3525原理及应用第一章引言脉冲宽度调制(PWM)，是英文“ Pulse Width Modulation的'缩写，简称脉宽调制，脉冲宽度调制是一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定，PWM控制技术以其控制简单,灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式，也是人们研究的热点•本文介绍的SG3525芯片主要应用于华为ONU4820，艾默生HD4825-3 HD4830-3 .第二章PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司(Silicon General)推出SG3525。
