普智达电子无线数传模块使用手册范本
RDT-GW519 无线4G路由图传模块使用说明书
RDT-GW519无线4G路由图传模块使用说明书Ver1.0网站： QQ：1254960187电话：*************邮箱：*********************地址：深圳市龙华区大浪街道浪口社区华昌路金星工业园4栋602文档RDT-GW519无线4G路由图传模块使用说明书版本号Ver1.0发布日期2020-06-281.产品简介RDT-GW519无线4G路由图传模块采用MTK工业级MT7628NN无线路由器方案，4G 模组采用美格的华为4G方案全网通SLM790工业模组，产品基于4G网络需求研发的高性能优异稳定的无线4G路由通信产品。
产品提供2路100M以太网口、300M WIFI无线接口、UART接口（TTL电平/RS-232/RS-485可选），可以对接多种终端设备，带双网口WAN口/LAN口可选，方案独特，使得产品稳定性得到行业的认可。
支持WEB配置方式，管理方便简单，支持远程云端管理。
它主要应用于行业用户的数据传输业务，支持数据透明传输、VPN、无线桥接、图像传输、设备监控以及无线路由上网等功能。
RDT-GW519无线4G路由图传模块广泛在电力、石油、煤矿、金融、通信、公安、热力、工业控制、气象、水利、交通、市政等环境复杂行业应用。
2.外观和接口接口说明指示灯状态说明名称状态描述WLAN闪烁无线WIFI 已开启熄灭无线WIFI 未开启4G快闪上电后快闪，说明正在执行拨号过程常亮上电后常亮，说明拨号成功熄灭上电后熄灭，说明未识别LTE 模组或SIM 卡或非4G 工作模式系统灯(SYS)熄灭上电熄灭，说明供电不正常或系统没有启动。
慢闪上电后，变为慢闪，说明系统运行正常3.设置准备项目参数WAN 口(ETH0)1个10/100M 自适应WAN 口，内置隔离，支持自动翻转（Auto MDI/MDIX ）、4G 模式下为LAN 口LAN 口(ETH4)1个10/100M 自适应LAN 口，支持自动翻转（Auto MDI/MDIX ）串口2个串口，UART0为console 、UART1为数据传输口USB 口（PCIE ）USB2.0口,接4G 模组.指示灯3个指示灯(SYS 、4G 、WLAN)天线接口2个一代I-PEX 座电源接口5-12V /2A ±0.2V3.1连接设备您可通过以下步骤将你的设备连接到路由器。
GPRS无线数据传输模块用户安装使用说明书
GPRS无线数据传输模块用户安装使用说明书gprs无线数据传输模块（data-61cd系列）用户安装使用说明执行摘要请用户根据内容提要选读说明书。
GPRS无线数据传输模块操作手册由13部分组成。
下面将介绍每个部分的主要内容。
第1～3部分为公共部分，主要介绍产品功能、技术参数、安装接线，以及各项注意事项等，请用户在安装产品前，仔细阅读。
第四部分以通过串口设置GPRS无线数据传输模块的参数为例，介绍了【模块设置与演示软件】的使用及各种参数的意义。
设置产品参数前请仔细阅读。
第5～8部分介绍gprs无线数据传输的组网模式及在每种组网模式下的模块设置、远程设参以及注意事项等，请用户根据组网方式进行选读。
第5部分——短信联网第6部分——VPN专网联网第7部分——移动专线联网第8部分——公共专线联网第9部分，故障分析与排除，帮助用户判断、解决gprs无线数据传输模块使用中出现的一些简单故障。
本手册正文附有“读取SIM卡固定IP、远程设置模块参数和程序升级”的操作说明，供用户参考。
i产品选择导轨式型号：data-6100安装方式：导轨式、安装孔固定式外形尺寸：121mm×71.5mm×25.5mm安装尺寸：标准din-35mm卡具安装孔间距55.5mm台式型号：data-6101安装方式：台式机外形尺寸：124mm×99.3mm×30mm嵌入的型号：data-6102安装方式：嵌入式外形尺寸：87.7mm×64mm×16mm安装尺寸：67mm×32mm1目录一产品简介............................................................................ ......................................................................1二技术参数............................................................................ ......................................................................3三产品安装说明............................................................................ .. (4)3.1产品安装尺寸四3.1.1data-6100安装尺寸............................................................................ ..............................43.1.2data-6101安装尺寸............................................................................ ..............................43.1.3data-6102安装尺寸............................................................................ ..............................53.2端子定义............................................................................ (5)3.2.1串口（DB9）定义53.2.2数据-6100终端定义63.2.3数据-6101终端定义63.2.4数据-6102终端定义63.3产品显示说明63.3.1led指示灯显示说明............................................................................ ..............................63.3.2产品工作状态说明.............................................................................................................63.4正确安装与使用顺序............................................................................ .........................................73.5安装场地选择............................................................................ .. (7)3.5.1安装地点选择标准73.5.2信号强度检测73.6产品接线说明8四模块设置软件使用说明11。
无线数传操作手册
无线数传子账号检测操作手机
一、无线数传业务介绍
无线VPDN业务是基于CDMA 1X/EVDO高速分组数据网络，利用L2TP技术为客户构建的与公众互联网隔离的虚拟专用网络。
用户可使用移动终端或PC通过无线VPDN网络安全地访问客户网络或应用系统。
无线VPDN业务属于全国性业务，面向中国电信政企客户，全国CDMA网络覆盖的地方均可通达，用户在全国范围内漫游仍可以使用。
二、无线数传业务流程图
三、无线数传子账号检测办法：
当用户使用天翼客户端拨号无法正常使用业务的时候，建议采取下列方式进行设置拨号，确定账号和UIM卡是否正常。
1、笔记本配置办法（windows XP操作系统）
点击网上邻居—查看网络连接—创建一个新的连接，然后按照下列步骤建立：
第一步：
第二步：
第三步：
第四步：
第五步：
第六步：
第七步：
第八步：
第九步：输入账号
的密码
输入无线数传
的完整账号
按照以上方式进行设置后，拨号正常的话，说明账号和UIM卡无问题。
2、手机配置办法
第一步：进入手机设置界面
第二步：点击新建接入点
第三步：进入接入点信息编辑菜单
第四步：编辑接入点信息（如下图）
四、
相关设备联系人。
无线数传DTU使用说明书
GPRS/CDMA/无线数传DTU使用手册第一章产品简介1.1 产品概述金德创KDTECH DTU（本文简称DTU）为用户提供高速、永远在线、透明数据传输的虚拟专用数据通信网络。
主要针对电力系统自动化、工业监控、交通管理、气象、金融、环保监测、煤矿、油田、证券等行业的应用，利用GPRS/CDMA/EVDO/TD- SCDMA/ WCDMA网络平台实现数据信息的透明传输，同时考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。
DTU：标准标准DB9 RS232/485接口，（备注485/232接口是：1脚悬空，脚2-（发），脚3+（收）；脚5接地）外置式，适用于各种工业监控、交通管理、气象、POS机、自动售货机、移动银行等应用。
产品外观如下：1.2 产品特点采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据支持全透明方式下多中心数据传输多种工作模式选择，使用方便、灵活软硬件看门狗设计，保证系统稳定采用5V~25V电压，供电电源适应性更宽抗干扰设计，适合电磁环境恶劣的应用需求方便的系统配置和维护接口支持串口软件升级和远程维护1.3 系统组成DTU系统有下列组成部分：32位ARM9处理器 64MB SDRAM & 8MB Flash 高性能工业级模块1.4 工作原理DTU (Data Transfer unit)全称数据传输单元，是专门用于将串口数据转换为IP 数据或将IP 数据转换为串口数据通过无线通信 网络进行传送的无线终端设备。
DTU 是基于移动网络，针对工业监控、交通管理、金融等行业的数据通信的应用开发的。
与数据中心的接口设备一起提供透明数据传输通道，组成用户专用数据网络。
DTU 原理框图参见下图：1.5 技术参数DTU 技术指标 音频/短消息支持通话或紧急呼叫支持全速率，增强全速率和半速率 支持中、英文短消息 支持双音多频（DTMF ） 支持G3传音 支持完善的A T 命令接口天线接口50Ω/SMA(阴头) SIM 卡3V/5V 自动检测串行数据接口：标准RS232/485 串行数据速率：110~115200bits/s 供电标准电压：+9VDC/250mA （待发射状态35 mA ）GPRS/CDMA/EVDO/WCDMA /TD-SCDMA模块ARM9嵌入式模块天线及其接口模块 UIM接口模块指示灯模块SRAM& FLASH 模块 系统复位模块时钟模块用户接口模块RS232/RS485 收发器模块二次电源模块宽电压范围：+5~25VDC其它参数尺寸：72*50*16mm（不包括天线的安装件）工作温度：-20~+75 ºC储存温度：-40~+85 ºC相对湿度：95%（无凝结）第二章快速配置DTUDTU 是2005年以前的2G时代的无线数据通讯技术，产品和技术都已经非常成熟。

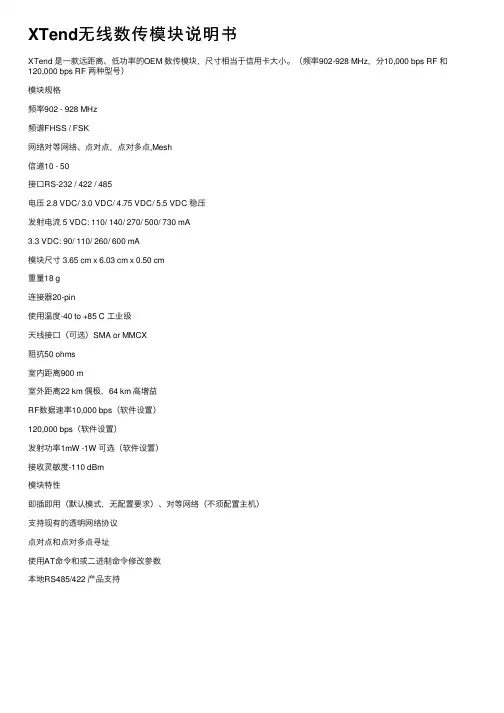

XTend无线数传模块说明书
XTend⽆线数传模块说明书
XTend 是⼀款远距离、低功率的OEM 数传模块，尺⼨相当于信⽤卡⼤⼩。
（频率902-928 MHz，分10,000 bps RF 和120,000 bps RF 两种型号）
模块规格
频率902 - 928 MHz
频谱FHSS / FSK
⽹络对等⽹络、点对点，点对多点,Mesh
信道10 - 50
接⼝RS-232 / 422 / 485
电压 2.8 VDC/ 3.0 VDC/ 4.75 VDC/ 5.5 VDC 稳压
发射电流 5 VDC: 110/ 140/ 270/ 500/ 730 mA
3.3 VDC: 90/ 110/ 260/ 600 mA
模块尺⼨ 3.65 cm x 6.03 cm x 0.50 cm
重量18 g
连接器20-pin
使⽤温度-40 to +85 C ⼯业级
天线接⼝（可选）SMA or MMCX
阻抗50 ohms
室内距离900 m
室外距离22 km 偶极，64 km ⾼增益
RF数据速率10,000 bps（软件设置）
120,000 bps（软件设置）
发射功率1mW -1W 可选（软件设置）
接收灵敏度-110 dBm
模块特性
即插即⽤（默认模式，⽆配置要求）、对等⽹络（不须配置主机）
⽀持现有的透明⽹络协议
点对点和点对多点寻址
使⽤AT命令和或⼆进制命令修改参数
本地RS485/422 产品⽀持
了解更多详情可联系：QQ：1004992416
电话：139******** Email：digi666@/doc/9eaddb6f561252d380eb6e4c.html。
nRF2401无线模块产品说明书
3.1 配置文件 ..................................................................................... 4 3.2 驱动文件 ..................................................................................... 6
2. 硬 件 模 块 说 明
nRF2401 无线模块产品说明书
图 1 nRF2401 丝印图
2.1 NRF2401 及其外围电路
nRF2401 及其外围电路如图 2 所示，包括 nRF2401 芯片部分、稳压部分、晶振部分、天线部分。电 压 VDD 为芯片提供工作电压；晶振部分包括 Y1、C11、C12，晶振 Y1 允许值为：4MHz、8MHz、12MHz、 16MHz，如果需要 1Mbps 的通信速率，则必须选择 16MHz 晶振。天线部分包括电感 L1、L2、L3（板子 自身天线）或者 L1、L3、ANT2（外接天线），用来将 nRF2401 芯片 ANT1、ANT2 管脚产生的 2.4G 电平 信号转为电磁波信号，或者将电磁波信号转换为电平信号输入芯片的 ANT1、ANT2 管脚。
R3 330 PWR_UP
VDD
CE CLK2 DATA2 CS
R5 330 R6 330 R7 330 R8 330
无线模块使用说明书
无线模块使用说明书
一、产品概述
无线模块是一种便捷、高效的电子设备，采用无线通信技术，
使设备在无需布线的情况下进行数据传输和通信。
本文档旨在为用
户提供详细的无线模块使用说明，帮助用户快速了解和使用该产品。
二、产品特点
1. 高效便捷：无线模块采用无线通信技术，可以实现设备之间
的快速数据传输和通信，避免了繁琐的布线。
2. 稳定可靠：采用先进的无线通信技术，使数据传输更加稳定
可靠，减少了传输过程中的数据丢失率。
3. 灵活易用：无线模块与设备连接简单方便，只需要进行简单
的设置即可实现设备间的快速通信。
三、产品安装与连接
1. 确保所有设备都处于关机状态。
2. 将无线模块插入需要进行无线通信的设备的对应插槽中，并
确保插紧。
3. 打开设备电源，并确保无线模块的电源指示灯正常亮起。
4. 对无线模块进行必要的设置，如设置连接方式、配置网络参
数等。
四、使用方法
1. 网络连接
根据设备的需求，选择合适的连接方式，如Wi-Fi、蓝牙等。
2. 配置网络参数
根据实际情况，配置无线模块的网络参数，包括网络名称、密
码等，确保连接的网络能够正常工作。
3. 设备通信
配置完成后，设备之间即可通过无线模块进行数据传输和通信。
用户可根据实际需求，自行编写代码或使用相应的软件进行通信。
五、常见问题解决。
WiFi模块产品使用说明书
第1章ITTIM WIFI模块文档简介 (5)1.1本书约定 (5)1.2本书章节安排 (5)第2章ITTIM WIFI模块概述 (6)2.1简介 (6)2.2主要特性 (9)第3章硬件及无线参数描述 (10)3.1主要特性 (10)3.2无线模块工作在2.4G频率时的特性 (10)3.3管脚定义 (11)3.3.1 ITM-AP03的PIN定义如下表所示。
(11)3.3.2 ITM-AP02的PIN定义如下表所示。
(13)3.3.3 ITM-AP04的PIN定义如下表所示。
(14)3.4射频性能 (16)3.5物理特性 (18)3.5.1 ITM-AP03 (18)3.5.2 ITM-AP02 (19)3.5.3 ITM-AP04 (20)3.7电器特性 (21)第4章软件功能 (22)第5章配置指南 (25)5.1快速配置指南 (25)5.1.1硬件连接 (25)5.1.2建立正确的网络设置 (25)5.1.3快速安装指南 (26)5.2用户登录 (26)5.3运行状态 (27)5.4设置向导 (27)5.4.1通过PPPOE拨号获取地址 (28)5.4.2动态获取IP地址 (28)5.4.3获取静态IP地址 (29)5.5网络参数 (29)5.5.1WAN口设置 (29)5.5.2 LAN口设置 (30)5.6无线设置 (31)5.6.1基本设置 (31)5.6.2高级设置 (33)5.7 DHCP服务器 (33)5.7.1 DHCP服务 (33)5.8转发规则 (34)5.8.1虚拟服务器 (34)5.8.2 DMZ主机 (34)5.8.3 ALG (35)5.9安全设置 (35)5.9.1 MAC地址过滤 (35)5.10路由功能 (36)5.10.1静态路由 (36)5.11系统工具 (36)5.11.1时间设置 (36)5.11.2软件升级 (37)5.11.3恢复出厂设置 (37)5.11.4修改登录口令 (37)5.11.5重新启动路由器 (37)5.11.6 远程管理 (38)5.12退出登录 (42)第6章性能测试 (43)6.1 Atheros无线性能要求指标 (43)6.2 IxChariot环境搭建 (43)6.2.1 安装 (43)6.2.2 测试步骤 (43)6.2.3.测试相关 (45)6.3 IxChariot测试结果 (45)6.3.1 HT20 (45)6.3.2 HT40 (49)第7章常见故障 (54)7.1常见硬件故障 (54)7.1.1 EOC无启动 (54)7.1.2 USB插入开发板后无效果 (55)7.1.3开发板上灯显示有误 (55)7.1.4开发板网口不通 (56)7.1.5无线客户端可以扫描到无线信号却不能和EOC关联 (57)7.1.6按键无效 (58)7.1.7 LED灯 (59)7.2常见软件问题 (59)7.2.1软件无法正常升级 (59)7.2.2软件无法正常启动 (60)7.2.3如何查看版本信息 (60)7.2.4软件版本区别和测试方法 (60)7.2.5 WAN口不通 (61)7.2.6上网LAN口不通 (61)7.3常见无线性能问题 (61)7.3.1接收不到AP信号 (61)7.3.2 AP信号微弱 (61)7.3.3连接Internet时，为什么显示有信号，却连接不上AP (61)7.3.4针对广电版本，连接iptv(vod)或voip时，为什么显示有信号，却连接不上AP (62)7.3.5使用iperf测速，发现无线带宽很低 (62)7.3.6射频性能差升级RF校准参数 (62)7.3.7 PING延时大 (62)第8章客户定制 (63)8.1页面定制 (63)第9章附录 (65)9.1软件串口烧写 (65)9.2网页升级软件 (67)9.3 采用USB升级软件 (67)9.4 Jperf环境搭建 (67)第1章ITTIM WIFI模块文档简介本文档旨在帮助您了解ITTIM WIFI模块的功能，内容包括ITTIM WIFI模块的性能特征以及所有功能的详细说明。
通用数传模块（4G 透传 DTU）DATA-6105 使用说明书
通用数传模块（4G透传DTU）DATA-6105使用说明书唐山平升电子技术开发有限公司地址：河北省唐山市高新技术开发区庆北道37号73536187353627公司网址：目录第一章产品简介 (1)1.1概述 (1)1.2产品功能 (1)1.3产品特点 (1)1.4技术参数 (2)1.5产品外型 (3)1.6接线端子说明 (3)1.7指示灯定义及状态说明 (4)第二章安装方法 (5)2.1概述 (5)2.2开箱 (5)2.3安装方法 (5)2.3.1安装说明 (5)2.3.2安装SIM卡和天线 (6)2.4接线方式 (6)第三章参数设置软件及使用方法 (8)3.1工具软件的安装步骤 (8)3.2工具软件的应用 (8)3.2.1软件连接 (8)3.2.2产品测试 (10)3.2.3参数维护 (11)第四章故障分析与排除 (17)版权声明：本使用说明书包含的所有内容均受版权法的保护，未经唐山平升电子技术开发有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载，并不得以任何形式传播。
商标声明：为唐山平升电子技术开发有限公司的注册商标。
本文档提及的其他所有商标或注册商标，由拥有该商标的机构所有。
注意：由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
第一章产品简介1.1概述通用数传模块（4G透传DTU）DATA-6105是一款工业级数据无线通信产品，全面兼容4G/3G/2G（移动、联通、电信）通信网络，实现现场串口仪表/设备和监控中心的数据透明传输，广泛应用于水利、石油、热力、燃气、供排水、工业、农业、电力、环保等行业。
1.2产品功能●通信功能：通过4G/3G/2G（移动/联通/电信）通信网络实现设备联网。
●采集功能：采集串口仪表/设备数据，如流量计、电能表、PLC等。
●远程管理功能：支持远程设参、程序升级。
无线对讲数传模块应用指南VER102
无线对讲数传模块应用指南V102 2013-03-19 1.本公司系列模块特色在哪里？跟别人的模块比有何不同之处?1）体积小，做工好，工作稳定可靠，已经供给中兴通讯公司超过90K；模块时应该注意的细节问题。
2.模块必须要加单片机才能工作吗？能独立工作吗？1）这取决于你的应用。
2）如果你的产品只需要一个频道就能满足，则不需要外加单片机，这时只需要外加麦克风，音频功放，电源，就可以组成一个完整的对讲机。
此时的模块所有参数都是默认的。
默认通话频率是：发射：450.050MHz; 接收：450.050MHz。
注意，默认是有亚音频的，编号为01；3）当你需要使用较多的频道，或者需要对模块的参数进行设置时，你就必须增加单片机。
单片机对模块的控制是通过串口指令来实现的。
（请联系索取）。
3.模块正常使用需要注意哪些事项？RE: 1)供电电源：3.3V – 5V; 电流至少1A;2)模块的PD 脚：正常工作时必须接高电平；请用一个1-10K的电阻接到电源脚;4.模块的SQ 脚是输入还是输出脚？有何作用？RE: 1）模块的SQ 是静噪输出脚。
其实就是是否有接收信号的指示脚。
2）当当前的频道有足够强的信号被接收时，SQ 脚的电平会变低，这时可用此脚的信号来开启音频功放电路进入工作状态；3）当没有接收到信号时，SQ脚的电平为高，则关闭音频功放电路，防止电路出现噪音。
起静噪作用。
它也作为是否有信号进来的一个判断依据。
5.在应用单片机的场合，为何单片机一上电就去设置对讲机模块，会设置失效？RE: 对讲模块在上电时有300毫秒的自我初始化过程，在此期间，无法响应来自单片机的指令。
所以，单片机上电后，至少延时500毫秒，才可以通过串口正常设置模块；6.模块能持续不断的处于长期发射状态吗？RE: 不可以。
持续发射会使得射频发射管有可能烧坏。
想更长时间的持续发射，7.模块的VOX_DET 脚有哪些功能？有3个作用：1)可以作为发射状态指示灯的驱动脚。
无线模块设置说明word资料16页
无线移动模块TK-W-01规格使用说明V2.02019 深圳市同科联赢科技有限公司目录1概述 (2)2功能模块图 (4)3硬件结构说明 (5)4软件使用说明 (6)4.1登陆界面 (6)4.2无线设备状态 (6)4.2.1系统信息 (7)4.2.2 Internet配置 (7)4.2.3局域网 (7)4.3网络设置 (7)4.3.1无线外网设置 (8)4.3.2局域网设置 (8)4.4无线网络设置 (8)4.4.1无线连接设置 (9)4.4.2链接状态 (10)4.4.3无线扫描 (11)4.4.4漫游设置 (11)5设备规格参数 (12)5.1. 硬件规格/ Hardware Specification (12)5.2. 软件规格/ Software Specification (13)6 使用举例 (14)1概述无线移动模块TK-W-01是一款全新的产品，采用了嵌入式设计，其功能为有线(10/100M以太网络)和无线（WIFI）之间做一个智能转换，为有线终端设备加入到WIFI的网络提供了便捷的方式。
可以广泛的使用在矿山、工厂、隧道、林业、交通等应用场所。
一、功能说明1、将固定型IP设备转换成WIFI无线移动型IP设备2、转换完成的IP型设备，可以在多个WIFI信号之间自动切换，切换速度小于1SEC，当然，您的WIFI信号必须设置成相同的SSID和PASSWORD，但是信道可以不同。
二、连接方法说明：1、网口1和网口2是平行的，没有固定特指哪个固定连接位，在移动模块上面的两个网口，您可以任意连接；2、本模块总共有三个IP地址：局域网地址（管理地址，默认为192.168.169.1）此地址为本模块的管理地址，设置界面上称为局域网地址。
您可以自己定义，但是必须牢记，因为这个地址将来有两个用途，第一是通过本模块采用有线的方式直接连接到计算机上时，设置本模块，第二是通过网线与此模块连接的固定型Ip设备，其网关必须设置成这个地址。
WiFi模块用户手册 CS374U-APP(OSK102)说明书
WiFi Module User ManualCS374U-APP(OSK102)16122000002774Company will not be liable for any issues IMPORTANT NOTE:Read the manual carefully before installing or connecting your Smart kit. Make sure to savethis manual for future reference.CONTENTSModel : OSK102Standard : IEEE 802.11b/g/nAntenna Type : Wxternal omnidirectional Antenna ，Frequency :WIFI ：2.4GMaximum Transmitted Power: 15dBm MaxO O O O Operation Temperature :0C~45C/32F~113F.Operation Humidity :10%~85%Power Input: DC 5V/300mASPECIFICATIONPRECAUTIONSSPECIFICATION PRECAUTIONS....................................................1DOWNLOAD AND INSTALL APP (2) (1)6Applicable system: IOS, Android. (Suggest: IOS 7.0, Android 4.0) Note:claims below: Not all of the Andriod and IOS system are compatible with APP. We will not be responsible for any issue as a result of the incompatibility.Wireless safety strategySmart kit only support WPA-PSK/WPA2-PSK encryption and none encryption . WPA-PSK/WPA2-PSK encryption is recommended.CautionPlease Check The Service Website For More Information.Smart Phone camera needs to be 5 million pixels or above to make sure scan QR code well.Due to different network situation, sometimes, requestHereby, we declare that this AC is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. The declaration of conformity may be consulted with sales agent.DECLARATION OF CONFORMITYDOWNLOAD AND INSTALL APPINSTALL THE SMART KITRemove the protective cap of the smart kitOpen the front panel and insert the smart kit into the reserved interface.Attach the QR code packed with SMART KIT to the side panel of the machine, ensure it is convenience to be scanned by the mobile phone. Alternatively, user can take picture of the QR Code and save in into their own phone.123return time-out sometimes. If this situation occurs, the display between board and App may not be the same,please do not feel confused.NOTE: Company will not be liable for any issues and problems caused by Internet, Wi-Fi Router and SmartDevices. Please contact the original provider to getfurther help.Android Phone users: scan QR Code A or go to google play, search 'Nethome Plus' app and download it. I phone Users: scan QR Code B or go to App Store, search 'Nethome Plus' app and download it.Caution : QR Code A and QR Code B is only availablefor downloading APP.QR Code A QR Code BWARNING:This interface is only compatible with SMART KIT provided by the manufacturer.time-out could happen, thus, it is necessary to do network configuration again.USER REGISTRATIONNETWORK CONFIGURATION,,122234Click Create AccountEnter your email addressand password, and then click Registration .Please ensure your mobile device is connected to Wifi router. Also, the Wifi router has already connected to Internet before doing user registration and network configuration.It is better to log in your email box and active yourthe password.Caution:It is necessary to forget any other around network and make sure the Android or IOS device just connect to Make sure the Android or IOS device WIFI function works well and can be connected back to your original WIFI network automatically.Kindly reminder:''''When AC enters into AP mode, the air-conditioning remote controller can't control it. It is necessary to finish network configuration or power the AC again in order to control it. Alternatively, you need to wait8 minutes to let the AC quit AP mode automatically. Also, you need to forget other irrelevant wifi network in case it influences your configuration process. Disconnect the power supply of AC. Connect the power supply of AC, and continuously press the digital display button or do not disturb button seven times in 3 minutes.When the AC displays AP , it means that the AC WIFI has already entered into AP Mode.''''Some type of AC do not need the step to be in AP mode5Press + Add Device ,,6789Scan QR Code which is packed with smart kit Select your own WiFinetwork, for exampleMy Home (the pictureis only for reference)Enter your own WiFirouter password andclick OK;Configuration Success,you can see the deviceon the list.HomeNong JunUser name+Add DeviceAlign the QR code within the frame to scanThe first press of restartHomeUser+OasisAdd Device6Scan QR Code which5Press + Add Device,,,,7Read the instructionabove and press theHome button to returnto the device interface.Click settings to enter the setting page,select WLAN/WIFI.8Search and connectionConnect to WIFI AC hot spot:Using IOS device to do network configuration Make sure your mobile device has already beenconnected to the wifi network which you want to use. Also, you need to forget other irrelevate wifi network in case it influences your configuration process. Disconnect the power supply of AC(some units). Connect the power supply of AC, and continuously press the digital display button or do not disturb button seven times in 3 minutes.When the AC displays AP , it means that the AC WIFI has already entered into AP Mode.''''SettingsAirplane ModeWLANSmart Bluetooth Off Cellular OffVPNNotifications Control Center Do Not DisturbGeneralHomeNong Jun User name+Add Device Align the QR code within the frame to scanThe first press of restart1234Type default password:12345678 and click"Join "Return to APP andclick NextChoose net_ac_XXXX910121113Select your own WiFinetwork, for example My Home (the picture is only for reference)Enter your own WiFirouter password and click OK;14HOW TO USE APPPlease ensure both your mobile device and air conditioner are connected to the Internet before using app to control the air conditioner via internet, please follow the next steps:12Type your own account and password, Click"Sign in "Select the target airconditioner to enter into the main control interface.NOTE:UserOasisPremier Add DeviceHomeUser+OasisAdd Device When finishing network configuration, APP willdisplay success cue words on the screen.Due to different internet environment, it is possiblethat the device status still display offline . If thissituation occurs, it is necessary to pull and refresh the device list on the APP and make sure the devicestatus become online . Alternatively, user canturn off the AC power and turn on it again, the devicestatus will become online after few minutes.,,,,,,,,,,,,3Thus, user can control air conditioners on/off status, operation mode, temperature, fan speed and so on.SPECIAL FUNCTIONSTimer on/ Timer offWeekly, user can make an appointment to turn on or off AC on specific time. User also can choose circulation to keep the AC under schedule control every week.NOTE:Not all the function of the APP is available on air conditioner. For example: ECO, Turbo, Left and Right Swing, Up and Down swing function, please check the user manual to find more information.OIncluding: Timer on, Timer off, 8C Heat, Sleep, Check.NOTE: If the air conditioner do not support the above function, the function will be hided from the function list.Timer On18:00Timer Off02:008 HeatingSleepCheckTimer On18:00Timer Off02:008 HeatingSleepCheckO 8C HeatO User can let the AC run under 8C Heat by one-click. When people go outside, this function can protect your furniture from frost damage.0910110848495051Repeat Mon,TueMondayTuesdayWednesdayThursdayFridaySaturdaySundayTimer On18:00Timer Off02:008 HeatingSleepCheckSleepUser can customize their own comfortable sleepby setting target temperature. Check User can simply check the AC running status with this function. When finishing this procedure, it can display the normal items, abnormal items, and detail information.edityoungElderChildren Timer On 18:00Timer Off 02:008 HeatingSleepCheck Testing 9797Normal 0AbnormalCAUTIONS This device complies with Part 15 of the FCC Rules and RSS 210 of Industry & Science Canada. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Only operate the device in accordance with the instructions supplied. This device complies with FCC and IC radiation exposure limits set forth for an uncontrolled environment. In order to avoid the possibility of exceeding the FCC and IC radio frequency exposure limits, human proximity to the antenna shall not be less than 20cm (8 inches) during normal operation. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.⑥Abnormal:0Normal:97Compressor frequency Compressor current Outdoor machine current Evaporator temperature Condenser temperature Exhaust temperature Outdoor temperature。
无线数据传输器使用说明书
使用说明书感谢阁下选择本公司之产品,敬请您在使用前仔细阅读产品使用说明书PTC-WIFI-485无线数据传输器比盖兹科技目录第一章概述 (2)1.1 概述 (2)1.2 技术参数 (2)1.3 外观 (3)1.4 指示灯及接口 (4)1.4.1 通讯指示灯 (4)1.4.2 电源接口 (4)1.4.3 通讯接口 (4)1.4.4 拨码设置 (5)第二章设置 (7)2.1 一对一连接 (7)2.2 一对多连接 (8)2.3多对多连接 (8)第一章概述1.1 概述PTC-WIFI-485是RS485/232到Wireless无线数据传输器，它提供RS485/232通过无线再转为RS485/232的数据传输。
采用主从模式，它将从无线数据传输器（主机）的RS485/232串行口上收到的数据，透明的传送到无线数据传输器（副机），再通过RS485/232传输到设备上。
技术特点：1.无线频率：433MHz。
2.信道：8个信道。
3.RS232：15米距离。
4.RS485输出：支持127个节点，1200米的传输距离（基于9600Bps波特率）。
5.二种工作模式：●无线数据传输器（主机）：可以传输给多个副机，主动发送数据者为主机；每个信道只能有一个主机，不同信道之间不能●无线数据传输器（副机）：自动配对，自动接收主机数据。
应用领域：门禁、考勤、消费、停车场、电力系统、工业自动化控制、数据通讯模式转换的工业领域。
1.2 技术参数◆工作频率：433MHz◆电源：DC9V，500ma◆传输速率：110—115,2000bps◆通讯协议：RS232/RS422◆主芯片：ARM7◆工作环境：-20℃到70℃，相对湿度为5%到95%◆外观尺寸：L90m m×W83mm×20mm1.3 外观转换器的外观见图1：1.4 指示灯及接口图2PTC-WIFI-485 Convertor 丝印图：1.4.1 通讯指示灯PWR：电源指示灯。
wifi模块使用指南
wifi模块使用指南目录1 wifi模块简介 (1)1.1 主要功能 (1)1.2 应用领域 (1)1.3 用法简介 (1)2 wifi模块的技术规格 (2)3 电脑连接wifi模块 (4)4 设置wifi模块 (5)4.1 登录wifi模块设置网页 (5)4.2 设置网络参数 (6)4.3 重启wifi模块 (7)4.4 测试设置的正确性 (8)4.5 Wifi模块设置步骤总结 (9)5 在机器人控制器上使用wifi模块 (10)5.1 wifi模块与控制器的硬件连接 (10)5.2 基于wifi模块的电脑与控制器间通信 (11)5.3 基于wifi模块的手机与控制器间通信 (11)1 wifi模块简介1.1 主要功能此模块为wifi转串口的透明传输模块，可以将基于无线局域网WLAN的通信信号转给普通TTL串行接口的设备，从而可轻松实现上位机（电脑、智能手机等）对下位机（单片机等具有TTL串行接口的设备）的无线控制。
使用wifi模块较之普通无线传输具有更大的优点：wifi传输距离远大于蓝牙，而且可以通过不同的SSID区分网络，很多wifi网络同时同地工作也不会相互干扰。
1.2 应用领域✧智能家电、智能家居✧医疗监护、智能玩具✧汽车电子、工业控制✧智能电网、物联网1.3 用法简介Wifi模块一般带有IPX外置天线，如图1.3-1，无障碍有效传输距离约为80米。
如果使用具有WLAN功能的智能手机与下位机进行通信，则只须将wifi模块连接于下位机；如果使用电脑与下位机进行通信，则电脑本身需具备WLAN联网能力或加装如图1.3-2的无线网卡。
图1.3-1 带有IPX天线的Wifi模块图1.3-2 无线网卡基于此wifi模块，用户可自行开发符合TCP网络传输协议的电脑或手机无线应用程序；此外，wifi模块可以直接插上本公司的V2.0版M4S16AD8RK移动机器人控制器，使得电脑或安卓手机可以无线遥控机器人的运动。
Sensata IWTxT系列无线4-20mA传感器传输器说明说明书
Page 1Copyright © 2021 Sensata Technologies, Inc. Parameter Min Supply Voltage Supply Current (mA)Input Impedance (Volt)Operating Ambient -200°C Relative Humidity 0%Isolation Voltage1kV| IWTXT SERIESWIRELESS 4-20 mA TRANSMITTER WITH Tx SUPPLYInputsFeaturesSPECIFICATIONSThe input types and ranges included below are our standard ones only. Contact Sensata for others.DC Current & Voltage0-20 mA, 4-20 mA, 0-10 mA into 15/30Ω0-1V, 0-10V, 1-5V into 100k Ω/1M ΩAny standard 4-20 mA transmitterThe IWTxT is designed to convert any standard 4-20 mA transmitter into a wireless unit.It works by switching on a supply to the 4-20 mA transmitter, waiting for a suitable settling time and then sending the data to one of Sensata’s standard wireless receiver units.The IWTxT is specially designed to maximise battery life and in a typical application the battery life will exceed 12 months. The data update rate is user selectable to suit the requirement of each measured variable and so maximize battery life.Typical update rates include 1 second, 10 seconds, 60 seconds or 1 hour. The system also features a signal strength reading and time since last transmission which can be remotely monitored.The IWTxT is designed to operate with the IWR range of receivers. The IWR-1 can output a 4-20 mA or 1-5V signal whilst the IWR-PORT can store up to 128 variables for transmission to an industrial Ethernet connection or an RS-232/485 communications link.• Battery powered wireless transmitter• Supplies excitation voltage to 4-20 mA transmitters • Long battery life• Make any transmitter into a wireless transmitter• Complete thermocouple, RTD, Pressure and Level wireless probes are availablePage 2CONTACT USEUROPE+44 (0)1202 897969*********************Cynergy3 Components Ltd.7 Cobham Road,Ferndown Industrial Estate,Wimborne, Dorset,BH21 7PE, United Kingdom USA+1 310 561 8092 / +1 866 258 5057*********************Copyright © 2021 Sensata Technologies, Inc.Sensata Technologies, Inc. (“Sensata”) data sheets are solely intended to assist designers (“Buyers”) who are developing systems that incorporate Sensata products (also referred to herein as “components”). Buyer understands and agrees that Buyer remains responsible for using its independent analysis, evaluation and judgment in designing Buyer’s systems and products. Sensata data sheets have been created using standard laboratory conditions and engineering practices. Sensata has not conducted any testing other than that specifically described in the published documentation for a particular data sheet. Sensata may make corrections, enhancements, improvements and other changes to its data sheets or components without notice.Buyers are authorized to use Sensata data sheets with the Sensata component(s) identified in each particular data sheet. HOWEVER, NO OTHER LICENSE, EXPRESS OR IMPLIED, BY ESTOPPEL OR OTHERWISE TO ANY OTHER SENSATA INTELLECTUAL PROPERTY RIGHT, AND NO LICENSE TO ANY THIRD PARTY TECHNOLOGY OR INTELLECTUAL PROPERTY RIGHT, IS GRANTED HEREIN. SENSATA DATA SHEETS ARE PROVIDED “AS IS”. SENSATA MAKES NO WARRANTIES OR REPRESENTATIONS WITH REGARD TO THE DATA SHEETS OR USE OF THE DATA SHEETS, EXPRESS, IMPLIED OR STATUTORY, INCLUDING ACCURACY OR COMPLETENESS. SENSATA DISCLAIMS ANY WARRANTY OF TITLE AND ANY IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, QUIET ENJOYMENT, QUIET POSSESSION, AND NON-INFRINGEMENT OF ANY THIRD PARTY INTELLECTUAL PROPERTY RIGHTS WITH REGARD TO SENSATA DATA SHEETS OR USE THEREOF.All products are sold subject to Sensata’s terms and conditions of sale supplied at SENSATA ASSUMES NO LIABILITY FOR APPLICATIONS ASSISTANCE OR THE DESIGN OF BUYERS’ PRODUCTS. BUYER ACKNOWLEDGES AND AGREES THAT IT IS SOLELY RESPONSIBLE FOR COMPLIANCE WITH ALL LEGAL, REGULATORY AND SAFETY-RELATED REQUIREMENTS CONCERNING ITS PRODUCTS, AND ANY USE OF SENSATA COMPONENTS IN ITS APPLICATIONS, NOTWITHSTANDING ANY APPLICATIONS-RELATED INFORMATION OR SUPPORT THAT MAY BE PROVIDED BY SENSATA.Mailing Address: Sensata Technologies, Inc., 529 Pleasant Street, Attleboro, MA 02703, USA.ISO9001CERTIFIED Rev: 01/17/22Made in the UKORDERING OPTIONSInstallation DetailConnection Details1. Battery -ve2. Battery +ve3. Input +ve4.Tx Supply +veInput/Output SignalsDIMENSIONSAll dimensions are in millimeters.*Free download user configuration software here ***Transmission Update Rate 1, 5, 10 and 30 seconds*** Consult installation manual for set-up:- Single channel system is DIL switch configurable- Five channel system requires set-up using “IWR Set” user software。
小功率无线数传模块使用手册【word版】2p
典型应用电路
注：无线模块和客户的产品对接时注意地线连接，需要共地，否则模块可能无法正常工作。
用软件检测模块与参数的更改
：按典型应用电路的线路将DTR-920T 与电脑连接好，并接上电源及 TTL转
换器（当选用TTL接口时），选择所用的串口。
电台检测，当检到电台时（软件会提示检测成功），这样就可以单个模块进行信道、功率、波特率等参数的读取和更改了。
：更改参数时，当你选择了一个你想要的参数后，要进行设置，设置完后再次进行读取，看模块的参数是否是你所需要的。
软件设置时模块连接示意图
、两台或多台模块要进行通讯，则各台模块的频率和空中速率必须一致。
、模块与用户设备要进行通讯，则模块和用户设定的串口参数必须一致。
十二．常见故障及排除方法
故障原因和排除方法。
PmodWiFi 产品说明书
1300 Henley CourtPullman, WA 99163509.334.6306PmodWiFi™ Reference ManualRevised January 7, 2015This manual applies to the PmodWiFi rev. BOverviewThe PmodWiFi is an interface board for the Microchip® MRF24WB0MA Wi-Fi™ radio transceiver module.Features include:∙IEEE 802.11-compliant RF transceiver∙Serialized unique MAC address∙Data rate: 1 and 2Mbps∙IEEE 802.11b/g/n-compatible∙Integrated PCB antenna∙Range: up to 400m (1300 ft.)∙Radio regulation certification for the UnitedStates (FCC), Canada (IC), Europe (ETSI), andJapan (ARIB)∙Wi-Fi certified (WFA ID: WFA7150)The PmodWiFi.1 Functional DescriptionThe PmodWiFi provides IEEE 802.11b/g/n support for embedded applications at data rates of 1 and 2Mbps. It is designed for use with Microchip microcontroller families (PIC18, PIC24, dsPIC33, and PIC32) and the Microchip TCP/IP Stack (a free Microchip Application Libraries download including example applications and source code). The TCP/IP Stack is available at /wireless.1.1 InterfaceThe primary communications interface with the PmodWiFi is an SPI bus. An RST pin provides the host with an active low, asynchronous hardware reset for the PmodWiFi. The PmodWiFi also provides an active low interrupt indicator pin (~INT), which is asserted low by the PmodWifi when data is available for the host device. The ~INT line is de-asserted high after the data transfer is complete. The SPI SCK speed can be up to 25 MHz.PmodWiFi™ Reference ManualInterface connector signal description.The SPI interface standard uses four signal lines. These are slave select (~SS), master out slave in (MOSI), master in slave out (MISO), and serial clock (SCK). These signals map to the following signals on the MRF24WB0MA: ~SS corresponds to the Chip Select signal (~CS), MOSI corresponds to Serial Data Input (SDI), MISO corresponds to Serial Data Output (SDO), and SCK corresponds to the Serial Clock signal (SCK).1.2 Power SupplyThe PmodWiFi is designed to work with Digilent microcontroller boards that have 12-pin header connectors.The PmodWiFi requires a 2.7V-3.6V supply voltage. A 3.3V power supply voltage is available on all Digilent system boards and is provided as part of the 12-wire Pmod interface standard.Digilent system boards with Pmod interface connectors allow jumper selection of the power supply voltage being provided to the Pmod. Ensure that the system board is jumpered to provide 3.3V to the module before applying power to the board.For more information on the MRF24WB0MA, see the MRF24WB0MA datasheet which can be accessed on Microchip's website.。
无线数据发送模块
Cy2191T/2192T无线数据发射模块使用说明模块接口管脚定义：IC元件面向上，左起为第1脚，模块PCB上有标明1脚和8脚，请留意。
PIN1：VCC，＋3.4V～＋5.4V电源端（低压型为＋2.4V～＋4.2V），要求至少100mA稳定供给，电源纹波小于20mV，电源接口处应适当安排去藕元件。
PIN2：GND。
PIN3：RXD，串行输入，波特率19200（可定制其它速率），8位数据位，1位起始位，1位停止位。
本IO为输入端。
PIN4：TXD，串行输出，波特率19200（可定制其它速率），8位数据位，1位起始位，1位停止位。
本IO为输出端。
PIN5：Enable，模块使能端，低电平有效。
本IO为输入端。
PIN6：Busy，发射过程“忙”信号输出，低电平有效，本IO为输出端。
PIN7：保留。
PIN8：频率设置使能，低电平有效。
本IO为输入端。
注意：模块的接口电平为5V或3V TTL标准，若与PC的RS232接口相连必须经电平转换。
在5V系统中使用低压型模块并采用低压供电时，如果与模块接口相连的高压逻辑IO是“弱上拉”型（如MCU的标准IO等），二者可直接互连；如果高压侧IO是“强上拉”型（如74HC芯片的输出和5V供电的232芯片的输出等），则需要进行电平转换后互连；一个简易的解决方法是在5V逻辑和3V逻辑的IO间串入一个1K的电阻。
模块不用的输出引脚务必保持悬空，不用的输入引脚及“保留”引脚可以保持悬空态或通过上拉电阻接入VCC。
低压型模块的额定工作电压上限是4.2V，超过这个电压（如接入5V）可能存在可靠性隐患或导致模块工作不正常甚至损坏的风险，故不推荐将低压型模块直接用于5V系统中。
模块使用方法：首先确保操作时模块使能端PIN5保持为低电平。
数据发送：PIN8在数据发送操作期间需保持为高电平或悬空态。
Cy2191T/2192T－A型：当Busy端电平指示为高时，可将待发数据直接以标准串行通讯格式送入RXD端，数据需连续送入，当数据输入停止约1.5字节时长（对于19200bps 约1mS）时模块自动转入发射态。
数字波电子iWireless通信互联说明书
· Four independent groups can operate in close proximity
· Economical – sized to fit any budget
key features
· Accommodates floor (or common) language, plus up to 14 languages
· Portable. Takes your conference anywhere. Fits in a briefcase.
· Economical. Save time and cost in set-up and/or rental.
· Portable and economical – no base station required
· Expandable / Scalable — Accommodates any size trainer/trainee scenario
· Trainer/Presenter has priority
· Economical – no base station required
· Expandable / Scalable — Accommodates any size production crew
· Four independent groups can operate in close proximity
· Hands-free operation
· Director has priority
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微功率无线数传模块使用说明书
目录
一、微功率无线数传模块特点
二、微功率无线数传模块的应用
三、微功率无线数传模块的使用方法四．无线模块的组网应用及编程时注意事项五．微功率无线数传模块的技术指标
六、技术支持及售后服务
微功率无线数传模块，是一种短距离无线数据传输产品，用户在使用本产品前，请详细阅读本说明书，以确保能够正确使用。
一、微功率无线数传模块特点：
1、微功率发射,具有收发状态指示
发射功率为20mW；当工作于发射状态时，指示灯为红色，工作于接收状态时,指示灯为绿色。
2、频率在ISM频段，无需申请频点
载波频率433MHz，如有特殊要求也可提供为315/868/915MHz的载波频率。
3、高抗干扰能力和低误码率
基于FSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力。
4、传输性能优良
在视距情况下，天线位置>3米，可靠传输离距约300米(BER=10-61200Bit/S)。
5、透明的数据传输
提供透明的数据接口，接口波特率为1200/2400/4800/9600/19200Bit/s，格式为8N1/8E1/8O1用户可设置。
空中波特率为1200/2400/4800/9600/19200Bit/s用户可设置。
6、多信道
模块标准配置提供8个信道，满足用户多种通信组合方式。
7、3种接口方式
模块提供3种接口方式，根据用户的要求可定义为标准的RS-232/ TTL/ RS-485接口。
8、大的数据缓冲区
在数据传输时1次至少转输120BYTE以上的数据帧，当空中波特率大于串口波特率时，至少一次传输200K以上的数据帧。
9、智能数据控制
通信时用户无需其它控制，只要从接口收/发数据即可，其它如空中收/发转换，控制等操作，模块能够自动完成。
10、低功耗
接收时电流<18mA，发射时电流≤50mA。
11、高可靠性，体积小，重量轻
采用单片射频集成电路及单片MCU，外围电路少，可靠性高。
二、微功率无线数传模块的应用
◆短距离无线数据传输；◆无线排队机、体育测试系统；
◆自动化数据采集系统；◆军事训练无线打靶等系统；
◆电力无线抄表；◆电子吊秤、智能交通；
三、微功率无线数传模块的使用方法
提供标准RS-232/TTL/RS-485 三种接口方式，可直接与计算机、用户的RS-485设备、单片机或其它器件直接连接使用，无线数传模块应用原理图如下图： 天线 连接器
图1：无线数传模块应用原理图
1、电源
使用直流电源，电压3V 或5V 。
也可以与其它设备共用电源，但请选择纹波系数较好的电源。
另外，系统设备中若有其他设备，则需可靠接地。
若没有条件可靠接入，则可自成一地，但必须与市电完全隔离。
2.、与终端设备的连接如图2
图2终端设备连接图
信号及控制
RF IC MCU
用户系统
3、模块接口的定义：
注：当休眠信号保持为高电平时，无线模块处于休眠状态，此时模块不能进行任何的收发数据工作，当休眠信号保持为低电平时，无线模块处于正常的工作状态，此时可收发数据。
当由休眠状态（高电平）转为工作状态（低电平）时，需要延长100ms 后才可进行数据收发。
4、信道、接口、数据格式设定；
1、设置方法及查看：
用户使用 之前，需要根据自己的需要进行简单的配置，以确定信道、接口方式和数据格式（若数据口格式与客户设备参数一致时，则无需更改）。
用户将 无线数传模块与计算机正确连接（注意：如果无线模块数据接口不是RS232的，需要用相应的转接器；）；确认无误后，给无线模块接上电源（注意：电源正负极千万不要接反以及电压不能超出标准，否则会损坏无线模块）；
2、操作步骤：
运行 设置软件，按以下图示进行操作（也可参考设置软件下的帮助容）。
排针 序号 无线数传模块 说 明 电 平 连接到终端 备 注
1 GND 信号地
信号地
休眠功能需订制；
模块休眠时功耗约为5µA
2 RXD RS-232/TTL 收数据 TXD
3 TXD RS-232/TTL 发数据 RXD
4 Null 空
5 Sleep 休眠信号 高有效
6 A RS-485A 端口
7 B RS-485B 端口
8 VCC 直流DC 3V 或5V
9 GND
电源地
先执行“电台检测”当提示检测到电台后，按以下提示操作：
修改无线模块参数请按以下提示操作：
修改完无线模块参数后，可利用本软件来对无线模块进行一个简单的数据收发测试，需要二个无线模块分别接二台电脑，按以下提示操作：
1、将一台无线模块设为主收
将另外一台无线模块设为主发：
这样二台无线模块就可以自动的进行数据传输测试。
当无线模块工作于发射状态时，指示灯为红色；工作于接收状态时,指示灯为绿色。
当用本软件指定无线模块为主收或主发时，只是针对本软件；若不用本软件时，无线模块无主收或主发的区分。
A：信道及频点
表4：信道与频率对照表
信道号频率信道号频率
1 428.0028MHz
2 429.0012MHz
3 433.3020MHz
4 433.9164MHz
5 433.1176MHz
6 433.6706MHz
B：接口方式选择：
无线数传模块提供RS-232/ TTL/ RS-485 3种接口方式，用户在订货时须明确接口类型。
四．无线模块的组网应用及编程时注意事项
无线数传模块最适合点对多点的通信方式，这种方式首先要设1个主站，其余为从站，所有站都编一个唯一的地址码（ID码）。
通信的协调完全由主站控制，主站采用带地址码的数据帧发送数据或命令，从站全部都接收，并将接收到的地址码与本地地址码比较，不同则将数据全部丢掉，不做任何响应；地址码相同，则证明数据是给本地的，从站根据传过来的数据或命令进行不同的响应，将响应的数据发送回去。
这些工作都需要上层协议来完成，并可保证在任何一个瞬间，通信网中只有一个电台处于发送状态，以免相互干扰。
无线数传模块也可以用于点对点通信，使用更加简单，在对串口编程时，注意收发的来回时序就可以了。
五．微功率无线数传模块的技术指标
六、技术支持及售后服务
我公司免费为用户使用和二次开发提供良好的技术支持，对产品质量实行三包。
注：出厂时参数设置：出厂时所配附件：。
