桥梁工程知识点.docx
桥梁工程复习资料
第一篇：总论1、概括的说，桥梁由四个基本部分组成，即上部结构、下部结构、支座和附属结构。
A、上部结构：是在线路中断时跨越障碍的主要承重结构，是桥梁支座以上（无铰拱起拱线或钢架主梁底线以上）跨越桥孔的总称；B、下部结构：包括桥墩、桥台和基础；（设置在瞧两端的称为桥台，设置在桥中间的部分称为桥墩）C、支座：是设在墩（台）身顶，用于支承上部结构的传力装置，它不仅要传递很大的荷载，并且要保证上部结构按设计要求能产生一定的变位；D、附属设施：包括桥面系、伸缩缝、桥梁与路基的衔接处的桥头搭板和锥形护坡等等。
2、各种水位：低水位、高水位、设计水位和通航水位A、低水位：枯水季节的最低水位；B、高水位：洪峰季节的最高水位；C、设计水位：桥梁设计中按规定的设计洪水频率计算所得的高水位；D、通航水位：在各级航道中，能保持船舶正常航行时的水位。
3、净跨径、总跨径、计算跨径、标准跨径、桥梁总长、桥下净空、桥梁建筑高度和桥面净空。
4、桥梁分类A、按照受力体系分类桥梁分梁、拱、索三大基本体系！（梁受弯、拱受压、索受拉）B、梁式桥、拱式桥、钢构桥、斜拉桥和悬索桥；5、各种桥型各自的特点A、梁式桥：梁式桥是在竖向荷载作用下无水平反力的结构，由于外力的作用方向与承重结构的轴线接近垂直，因而与同样跨径的其他结构体系相比，梁桥内产生的弯矩最大，跨越能力相对较小。
这种桥梁的结构简单，施工方便，简支梁桥对地基承载力的要求不高；B、拱式桥：拱式桥的主要承重结构是拱圈或拱肋（拱圈横截面设计成分离形式时称为拱肋），拱结构在竖向荷载作用下，桥墩和桥台将承受水平推力。
与同跨径的梁相比，拱的弯矩、剪力、变形都要小得多，但是施工较困难。
拱桥不仅跨越能力很大，而且外形酷似彩虹卧波，十分美观，在条件许可的情况下，修建拱桥往往是经济合理的，一般在跨径500m以内均可作为比选方案。
C、钢构桥：钢构桥的主要承重结构是梁与立柱整体结合在一起的钢架结构。
梁与立柱的连接处有很大的刚性，以承担负弯矩的作用，其受力状态介于梁桥和拱桥之间。
桥梁工程基础知识
一、填空题1) 公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。
2) 按结构体系及其受力特点，桥梁可划分为 梁桥 、 拱桥 、 悬索桥 以及 组合 体系。
3) 桥跨结构在 温度变化 、 混凝土的收缩和徐变 、 各种荷载引起的桥梁挠度 、 地震影响、纵坡 等影响下将会发生伸缩变形。
4) 钢筋混凝土梁梁内钢筋分为两大类，有 受力钢筋 和 构造钢筋 。
5) 作用代表值包括 标准值 、 准永久值 、 频遇值 。
6) 桥梁纵断面设计包括 桥梁总跨径的确定 、 桥梁的分孔 、 桥面的标高及桥下净空 、 桥上 及 桥头引导纵坡的布置 。
7) 桥台的常见型式有 重力式桥台、 轻型桥台、组合式桥台 和 框架式桥台 等。
8) 公路桥面构造包括 桥面铺装 、 防水和排水系统 、 桥面伸缩装置 、 人行道及附属设施 等。
9) 悬索桥主要由 桥塔 、 锚碇 、 主缆 和 吊索等组成。
10) 重力式桥墩按截面形式划分，常见的有 矩形 、 圆形 、 圆端形 和尖端形等。
11) 建筑高度：指桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。
12) 桥下净空高度：指设计洪水位或通航水位至桥跨结构最下缘之间的距离。
13) 桥梁高度：指桥面与低水位之间的高差或为桥面与桥下线路路面之间的高差。
14) 设计洪水频率：是由有关技术标准规定作为桥梁设计依据的洪水频率。
15) 净跨径: 对于梁桥是指设计洪水位上相邻两个桥墩或桥墩与桥台之间的净距离；对于拱桥是指两拱脚截面最低点之间的水平距离。
16) 计算跨径: 对于有支座的桥梁，是指桥跨结构相邻两个支座中心的距离，用l 表示;对于拱桥,是指相邻两拱脚截面形心点之间的水平距离17) 标准跨径: 对于梁桥，是指两相邻桥墩中心线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径，用b l 表示。
18) 桥梁全长: 指桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面系行车道的全长.19) 设计洪水位: 桥梁设计中按规定的设计洪水频率计算所得的高水位20) 低水位: 枯水期的最低水位.。
桥梁工程期末复习知识点
1.1、桥梁的基本组成部分：上部结构（桥跨结构，支座），下部结构（桥墩，桥台，基础），防护设施及调节河流构筑物1.2、名词基本概念总跨径：是多跨桥梁各孔净跨径的总和(Σl0)，也称桥梁孔径。
计算跨径(l)：对于梁式桥是指桥跨两端相邻支座中心之间的距离。
对于拱式桥是指拱轴线两端点之间的距离。
标准跨径：相邻两桥墩中线之间桥中心线长度或桥墩中线与桥台背前缘的间距。
净跨径：设计洪水线或通航水位线上相邻两桥墩间的水平距离。
桥梁总长：两桥台背墙前缘之间的距离。
桥梁建筑高度(h)：指桥上行车路面（或轨顶）与桥跨结构下边缘之间的高差。
桥梁高度(H1) ：低水位至桥面的高差。
对于跨线桥是指桥下道路路面至桥面的高差。
桥下净空高度(H)：设计洪水位或计算通航水位至桥跨结构下边缘之间的距离。
桥梁容许建筑高度：桥面标高与通航净空顶部标高之差。
桥面净空高度：又称桥面建筑限界，在桥面一定高度和宽度范围内不容许有任何建筑物和障碍物的空间限界。
净矢高(f0)：拱桥从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。
计算矢高(f)：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
矢跨比：计算矢高f与计算跨径l之比。
1.3桥梁的主要类型及特点1）梁式桥（在竖向荷载作用下梁的支承处仅产生竖向反力，而无水平反力(推力)。
）2）拱式桥（在竖向荷载作用下，两拱脚处不仅产生竖向反力，还产生水平反力。
）3）刚架桥（在荷载作用下，其结构中梁和柱(支柱、板墙)的截面均作用有弯矩、剪力和轴力。
）4）悬索桥（在竖向荷载作用下，通过吊杆使缆索承受拉力。
悬索桥也是具有水平反力的结构。
设计时还必须考虑其动力性能）5）组合体系桥（梁与刚架组合式桥，梁与拱组合式桥，悬索结构与梁式结构的组合式桥）2.1、桥梁设计的基本原则：安全可靠，适用耐久，经济合理，技术先进，美观，环境保护与可持续发展。
3.1、三个作用的概念，每一作用包含那些力永久作用：在设计使用期内，其值不随时间变化，或其变化与平均值相比可以忽略不计的作用。
(完整版)桥梁工程知识点总结.doc
桥梁组成及概念1）上部结构是指桥跨结构，是横越空间的部分，通常包括桥跨结构和桥面结构，作用是跨越障碍并承受其上的桥面荷载和交通荷载。
2）下部结构是桥梁支座一下的支撑结构，包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。
3）跨度也叫跨径或者计算跨径。
对梁式桥是指俩相邻墩台支座间的距离，是桥梁结构计算分析的必需数据，对于多跨桥梁，最大跨度叫主跨。
4）净跨径对于梁式桥，设计洪水水位线以上相邻俩桥墩间的水平净距，各孔净跨径之和称为总跨径，又称孔径。
5）标准跨径公路桥梁对梁式桥是指俩桥墩中线间距离或者桥墩中线至桥台背前缘的距离。
铁路桥梁是指计算跨径。
6）桥下净空高度设计通航水位（桥下线路路面）与桥梁结构最下缘标高之间的垂直距离，其值应根据通航、通车及排洪要求确定。
7）桥梁建筑高度桥面（铁路桥梁的轨底）到桥梁结构下缘底的距离。
公路桥面或铁路轨底标高减去设计洪水水位标高，再减去通航或排洪所要求的梁底净空高度为桥梁的容许建筑高度。
桥梁建筑高度不得大于桥梁容许建筑高度。
8）桥台指的是位于桥梁两端并与路基相连接的支承上部结构和承受桥头填土侧压力的构造物。
在岸边或桥孔始尽端介于桥梁与路基连接处的支撑结构物。
它起着支撑上部结构和连接两岸道路同时还要挡住桥台背后填土的作用。
桥台具有多种形式，主要分为重力式桥台、轻型桥台、框架式桥台、组合式桥台、承拉桥台等。
桥梁分类1）按工程规模公路分为特大桥、大桥、中桥、小桥、涵洞；铁路分为特大桥、大桥、中桥、小桥。
2）按结构体系划分最基本的有梁桥、拱桥、索桥。
（ 1）梁式桥包括简支梁、悬臂梁、连续梁。
受力特点为在竖向荷载作用下支座处只产生竖向反力，梁部结构只受弯、剪，不受轴向力。
2）拱桥在竖向荷载作用下，支座处产生竖向、水平反力和弯距。
3）悬索桥又称吊桥，其缆索跨过塔顶锚固于河岸上，是桥的承重结构，其桥面系通过吊杆悬挂于缆索上。
缆索，塔和锚碇构成桥的受力主体。

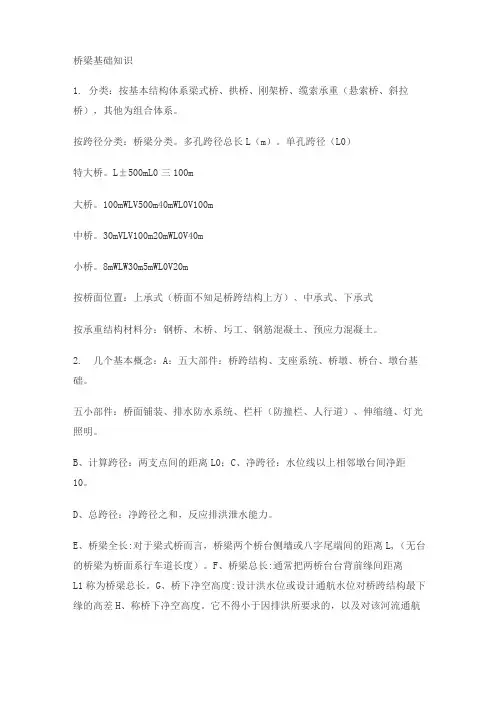

(完整word版)道路桥梁基础知识
桥梁基础知识1.分类：按基本结构体系梁式桥、拱桥、刚架桥、缆索承重（悬索桥、斜拉桥），其他为组合体系。
按跨径分类：桥梁分类。
多孔跨径总长L（m）。
单孔跨径（L0）特大桥。
L±500mL0三100m大桥。
100mWLV500m40mWL0V100m中桥。
30mVLV100m20mWL0V40m小桥。
8mWLW30m5mWL0V20m按桥面位置：上承式（桥面不知足桥跨结构上方）、中承式、下承式按承重结构材料分：钢桥、木桥、圬工、钢筋混凝土、预应力混凝土。
2.几个基本概念：A：五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。
五小部件：桥面铺装、排水防水系统、栏杆（防撞栏、人行道）、伸缩缝、灯光照明。
B、计算跨径：两支点间的距离L0；C、净跨径：水位线以上相邻墩台间净距10。
D、总跨径：净跨径之和，反应排洪泄水能力。
E、桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离L,（无台的桥梁为桥面系行车道长度）。
F、桥梁总长:通常把两桥台台背前缘间距离L1称为桥梁总长。
G、桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H、称桥下净空高度。
它不得小于因排洪所要求的，以及对该河流通航所规定的净空高度。
1、建筑高度:桥面对桥跨结构最低边缘的高差h,称桥梁的建筑高度。
桥梁的建筑高度不得大于它的容许建筑高度，否则不能保证桥下的通航或排洪要求。
3.桥梁设计过程：A、前期准备工作、B三阶段设计（初步设计、技术设计、施工设计）4.桥梁纵、横断面设计和平面布置。
纵断面设计包括：总跨径、分孔、基础埋深、桥面标高和桥下净空设计、桥面及引桥纵坡设计。
横断面设计：决定桥面宽度和截面形式，人行道宽0.75或lm,双向横坡0.015-0.03.平面布置：桥梁线性和引道应与两头公路衔接。
5.桥梁荷载：永久荷载、可变荷载、偶然荷载（地震和撞击）。
6.桥面布置：双向车道、分车道、双层桥面。
7.桥面构造：桥面铺装、排水防水系统、伸缩装置、人行道或安全带缘石、栏杆护栏、灯柱。
桥梁工程必考知识点
1 桥梁由四个基本部分组成，即上部结构，下部结构，支座和附属设施。
上部结构是主要承重结构。
下部结构包括桥墩，桥台，基础。
支座是设在墩顶，用于支承上部结构的传力装置。
2 桥梁设计中按规定的设计洪水频率计算所得的高水位（很多情况下是推算水位），称为设计水位。
河流中的水位是变动的，枯水季节的最低水位称为低水位，洪峰季节河流中的最高水位称为高水位。
3.净跨径对于设支座的桥梁为相邻桥墩，台身顶內缘之间的水平净距，不设支座的桥梁为上下部结构相交处內缘间的水平净距，用l0表示。
4.总跨径是多孔桥梁中各孔净跨径的总和，它反应了桥下宣泄洪水的能力。
5 计算跨径对于设支座的桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥，刚构桥），为上下部结构的相交面之中心的水平距离，用l 表示，桥梁结构计算以l 为准。
6.标准跨径用L K 表示，对于梁式桥，板式桥，以两桥墩中线之间桥中心线长度或桥墩中线与桥台台背前缘线之间桥中心线长度为准，拱式桥和涵洞以净跨径为准。
7.桥梁全长简称桥长，对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面系行车道长度，用L表示。
8.桥下净空是为满足通航的需要和保证桥梁安全而对上部结构底缘以下规定的空间界限。
9 桥梁建筑高度是上部结构底缘至桥面顶面的垂直距离，线路定线中所确定的桥面高程，与通航净空界限顶部高程之差称为容许建筑高度，桥梁建筑高度不得大于容许建筑高度。
10 桥面净空是桥梁行车道，人行道上方应保持的空间界限。
11 桥梁有梁，拱，索三大基本体系，其中梁桥以受弯为主，拱桥以受压为主，悬索桥以受拉为主，梁式桥跨越能力不如拱桥跨越能力大，但拱桥在施工过程的难度和危险性要远大于梁式桥。
12 五大类型桥梁式桥，拱桥，刚构桥，斜拉桥，悬索桥。
13 桥梁设计阶段有前期工程的预可行性研究报告，可行性研究报告；正式设计的初步设计，技术设计，施工图设计。
14“作用”是引起桥涵结构反应的各种原因的统称，它可以归纳为性质不同的两大类。
桥梁工程知识点
桥梁工程1，桥梁构成（上部构造）（下部构造）（基础）（附属设施）2，计算跨径（Lo）：桥梁结构两支点间的距离。
3，净跨径（lo）：设计洪水线上相邻两桥墩（或桥台）的水平净距lo称为桥梁的净跨径。
4，总跨径：各孔净跨径的总和称为桥梁的总跨径。
桥梁的总跨径反应排泄洪水的能力。
5，桥梁全长（L）：对于梁式桥而言，桥梁两个桥台侧墙或八字墙尾端的距离。
6，桥梁总长（L1）：两桥台台背前缘间距离L1.7，建筑高度：桥面（或轨定）与桥跨结构最低边缘的高差h。
8，净空高度：设计洪水位或设计通航水位与桥跨结构最下缘的高度H。
9，容许建筑高度：公路或铁路定线中所确定的桥面标高与桥下通航或排洪必需的净空高度之差。
10，桥梁按结构分类（梁式桥）（拱桥）（钢架桥）（缆索承重桥）（组合体系）11，设计三阶段（初步设计）（技术设计）（施工设计）12，初步设计（进一步开展水文勘测工作）（桥式方案比选）（科研项目立项）（施工组织设计）（概算）13，桥梁设计基本原则（实用）（经济）（美观）（安全）14，桥梁体系（梁式体系）（拱式体系）（钢架桥）（组合体系【T形钢构，续钢构】【梁，拱组合体系】【斜拉桥】）梁式桥按静定特性分（简支梁）（悬臂梁）（连续梁）（T行刚构）（连续刚构）15，荷载分类（永久荷载）（可变荷载）（偶然荷载）16，汽车冲击作用：由于荷载的动力作用，使桥梁发生震动而造成内力增加大的现象。
冲击系数（μ）：μ=a/（b+l）。
车桥耦合震动而导致结构内力加大应与桥跨结构自振特性有关。
基频μ=f（f1）17，可变荷载类型（风力）（汽车制动力）（温度影响力）（支座摩阻力，流水压力及冰压力）18，偶然荷载（地震力）（船只或漂浮物撞击力）19，基本组合（承载能力极限状态计算时作用效应组合）（正常使用极限状态【作用短期效应组合】【作用长期效应组合】）20，桥面横破的三种设置形式：（直接设于墩台顶部）（直接设于行车道板上）（将行车道板做成倾斜面而形成横坡）21，桥梁伸缩缝功能：使车辆平稳通过桥面并满足桥面变形。
《桥梁工程》讲义第一章-桥梁工程基本知识可编辑全文
度/m
最小值 2.00 2.00 1.00 1.00
左侧路缘带宽 一般值 0.75 0.75 0.50 0.50
度/m
最小值 0.75 0.50 0.50 0.50
中间带宽度/m
一般值 最小值
4.50 3.50
3.50 3.00
3.00 2.00
3.00 2.00
五、桥梁横断面设计
右侧路肩宽度
公路等级
二、桥梁的分类
刚构桥
二、桥梁的分类
缆索 塔架
吊杆
锚碇
吊桥
二、桥梁的分类
缆索承重桥梁
二、桥梁的分类
梁
拱
立柱
图1-2-6 梁拱组合体系
组合体系桥梁
二、桥梁的分类
组合体系桥梁
二、桥梁的分类
6、按跨越方式 固定式的桥梁 开启桥 浮桥 漫水桥
二、桥梁的分类
开启桥
二、桥梁的分类
7、按施工方法 整体施工桥梁——上部结构一次浇筑
二、桥梁的分类
5、按结构体系划分 梁式桥——主梁受弯 拱桥——主拱受压 刚架桥——构件受弯压 缆索承重桥梁——缆索受拉 组合体系桥梁——几种受力的组合
二、桥梁的分类
V
V
梁式桥
二、桥梁的分类
梁式桥
二、桥梁的分类
)
b)
h
拱 式 桥
二、桥梁的分类
拱式桥
二、桥梁的分类
a)
b)
路面标高
刚图1架-2-3桥刚架桥
第一章 桥梁工程基本知识
学习目标
➢ 了解桥梁在公路交通事业中的地位和发展概 况。
➢ 掌握桥梁的基本组成、主要尺寸和术语名称。 ➢ 掌握桥梁的类型和结构体系。
桥梁工程期末考试知识点总结
1.桥梁设计中按规定的设计洪水频率计算所得的高水位称为设计洪水位2.总跨径是多孔桥梁中各孔净跨径的总和反映桥下宣泄洪水能力3.桥梁全长对于有桥台的桥梁为两岸桥台侧墙或八字墙尾端之间的距离4.桥梁高度为桥面与低水位之间的高差或桥面与桥下线路路面之间的距离5.矢跨比是拱桥中拱圈的计算矢高与计算跨径之比也称拱矢度是拱桥受力特性的重要指标6.钢架桥的主要承重结构是梁或板和立柱或竖墙整体结合的钢架结构。
梁柱连接处刚性很大。
7.桥分类按上部结构的行车道位置分为上承式桥、中承式桥和下承式桥8.桥梁设计基本原则“安全、适用、经济、美观和利于环保”9.桥梁设计程序：一般采用两阶段设计 ①初步设计②施工图设计10.一个自行车道的宽度为 1.0m ；当单独设置自行车道时,不宜小于两个自行车道的宽度。
人行道的宽度宜为0.75m 或1.0m ；大于1.0m 时，按0.5m 的级差增加。
当设路缘石时，路缘石高度可取0.25~0.35m11.桥梁上的作用按时间可分为永久作用（结构重力、预应力、土的重力）、可变作用（汽车荷载、汽车冲击力、汽车离心力）和偶然作用（地震作用，汽车撞击作用、船舶或漂浮物的撞击作用）12.桥梁纵轴线与洪水主流流向或与桥下路线应尽可能避免斜交。
斜度≤45°13.汽车驶过桥梁是由于桥面不平整、车轮不圆或发动机震动等原因引起桥梁结构震动，这种动力效应叫做冲击作用14.当弯道桥半径小于等于250m 时，应计算汽车荷载引起的离心力，汽车离心力标准值为车辆荷载乘以离心系数Rv c 127215.汽车荷载的等级和组成：汽车荷载分为公路—Ⅰ级和公路—Ⅱ级两个等级。
汽车荷载由车道荷载和车辆荷载组成。
车道荷载由均布荷载和集中荷载组成。
桥梁结构的整体计算采用车道荷载；桥梁结构的局部加载、涵洞、桥台和挡土墙土压力等的计算采用车辆荷载、车辆荷载与车道荷载的作用不得叠加。
16.梁桥的分类：按承重结构的静力体系分简支梁桥、悬臂体系梁桥和连续体系梁桥；按承重结构的横截面形式分为板桥、肋梁桥、箱型梁桥17.桥面铺装的作用：防止车辆轮胎直接磨耗行车道板、保护主梁不受雨水侵蚀、对车辆轮重的集中荷载起到分布作用18.沥青混凝土和水泥混凝土铺装，横坡为1.5%—2%19.桥面纵坡大于2%，而桥长小于50m 时，桥上可不设泄水管20.主梁翼板的宽度一般按主梁间距来定，翼板宽度应比主梁中距小2cm 以便在安装过程中易于调整T 梁位置和制作上的误差21.组合式梁桥：钢筋混凝土组合T 梁桥和预应力混凝土组合箱梁桥22.根据弹性薄板的研究，对于四边简支的板只要板的长边与短边之比la/l b ≥2，则荷载的绝大部分会沿短跨方向传递，而沿长跨方向传布的荷载将不足6%。
桥梁工程重点知识点完整版
第一篇第二章1.桥梁组成：桥跨结构、桥墩或桥台、基础。
2.几个水位：（1）低水位：枯水季节的最低水位；（2）高水位：洪峰季节的最高水位；（3）设计洪水位：按规定的设计洪水频率计算所得的高水位+壅水+浪高。
3.三个跨径：（1）计算跨径：梁桥：桥梁结构相邻两支座中心之间的水平距离；拱桥：相邻两拱脚截面形心之间的水平距离。
（2）净跨径：梁桥：设计洪水位上相邻两桥墩（台）之间的水平净距；拱桥：相邻两拱脚截面最低点之间的水平距离。
（3）标准跨径：两相邻桥墩中心线之间的水平距离，或墩中线至桥台台背前缘之间的距离。
4.两个全长：（1）桥梁全长：桥梁两个桥台的侧墙或八字墙后端点之间的距离；（2）桥梁孔径：桥梁各跨净跨径总和。
5.三个高度：（1）桥梁高度：桥面与低水位之间的距离，或桥面与桥下路线路面之间的距离；（2）桥梁建筑高度：桥上行车路面标高至桥跨结构最下缘之间的距离；（3）桥下净空高度：设计洪水位或计算通航水位至桥跨结构最下缘之间的距离。
6.两个矢高和矢跨比：（1）计算矢高：拱顶截面形心至两拱脚截面形心连线的垂直距离；（2）净矢高：拱顶截面下缘至两拱脚截面下缘最低点之连线的垂直距离；（3）矢跨比：计算矢高与计算跨径之比。
7.桥梁的主要类型：（1）按受力情况分：梁式桥（受弯、剪为主），拱式桥（受压为主），钢架桥（受弯、压为主），悬索桥（受拉索与连续梁结合，拉弯结合），斜拉桥（同上），组合桥（受弯、压为主）；（2）按用途划分：公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥（渡槽）及其他专用桥梁；（4）按主要城中结构所用的材料划分：圬工桥（包括砖、石、混凝土桥），钢筋混凝土桥，预应力混凝土桥、刚桥、木桥；（5）按跨越障碍的性质：跨河桥、跨线桥（立体交叉）、高架桥、栈桥；（6）按行车道位置划分：上承式桥、中承式桥、下承式桥；（7）按施工方法：整体浇筑、预制拼装；（8）按截面形式：板桥、梁桥、箱型梁桥。
第三章1.桥梁设计的基本要求：使用要求、经济要求、结构尺寸和构造要求、施工要求、美观要求。
《桥梁工程》考试复习知识点总结
1.桥梁四个基本组成：上部结构,下部结构,支座和附属设施2.下部结构：桥墩,桥台,基础3.基本附属设施：桥面系,伸缩缝,桥梁与路堤衔接处的桥头搭版和锥形护坡4.桥梁有梁,拱,索三大基本体系;5.桥梁分类：1桥梁按受力体系分类：1梁式桥2拱式桥3刚构桥4斜拉桥5悬索桥6.拱式桥的主要承重结构是：拱圈或拱肋；刚构桥主要承重结构：梁或板与立柱；悬索桥的承载系统：缆索,塔柱和锚定；斜拉桥由:柱,主梁,斜拉索组成7.悬索桥形式：地锚式悬索桥,自锚式悬索桥8.桥梁设计的基本原则：技术先进,安全可靠,适用耐久,经济合理9.桥梁的纵断面设计包括：总跨径,桥梁的分孔,桥梁的高程,桥上桥头引道的纵坡以及基础埋置深度10.桥梁设计与建设的程序：1前期工程：预可行性研究报告,可行性研究报告；2正式设计：初步设计,技术设计,施工图设计11.“作用”的定义：引起桥涵结构反应的各种原因的统称12.作用的分类：一类是直接施加于结构上的外力,另一类是以间接地形式作用于结构上13.永久作用：结构重力,预加应力,土的重力,土侧压力,混凝土收缩及徐变,水的浮力,基础变位；可变作用：汽车,人群,风,冰,流水,温度；偶然作用：地震,撞击14.汽车荷载组成：车道荷载均布荷载,集中荷载,车辆荷载15.当桥涵设计车道数大于2时,汽车荷载应考虑多车道折减；当桥梁计算跨径大于150m时,应考虑计算荷载效应的纵向折减;16.计入汽车冲击作用：钢桥,钢筋混凝土及预应力混凝土,圬工拱桥等上部结构和钢支座、板式橡胶支座、盆式橡胶支座及钢筋混凝土柱式墩台；不计冲击力：重力式墩台,填料厚度包括路面厚度等于或大于0.5m的拱桥、涵洞以及重力式墩台17.汽车制动力的规定：一个设计车道上的汽车制动力标准值,为布置在加载长度上计算的总重力的10%,但公路-I级汽车制动力标准值不得小于165KN；公路—II级不得小于90KN;多车道时要考虑横向折减,同向行驶双车道的汽车制动力标准值为一个设计车道制动力标准值的2倍；同向行驶三车道为一个设计车道的2.34倍,同向行驶四车道为一个设计车道的2.68倍;18.两种极限状态：承载能力极限状态安全性,正常使用极限状态适用性,耐久性19.永久作用在各类组合下采用标准值作为代表值；可变作用根据不同极限状态分别采用标准值或准永久值作为代表值；偶然荷载在组合时采用标准值作为代表值;20.桥面部分包括：桥面铺装,排水和防水设施,伸缩装置,人行道,缘石,栏杆,灯柱;21.桥面布置三种形式：1双向车道布置2分车道布置3双层桥面布置22.桥面铺装的作用：保护桥面板不受车辆轮胎的直接磨耗,防止主梁遭受雨水侵蚀,并能对车辆轮重的集中荷载起一定的分布作用;23.桥面横坡设置的三种方法：1对于板桥或就地浇筑的肋板式梁桥,将墩台顶部做成倾斜的再在其上盖桥面板,课节省铺装材料并减轻恒载2对于装配式肋板式桥梁,课采用不等厚的铺装层,包括混凝土的三角垫层和等厚的路面铺装层,方便施工;3桥宽较大时,直接将行车道板做成双向倾斜,可减轻恒载,但主梁构造、制作均较复杂;24.桥梁伸缩装置的主要作用：适应桥梁上部结构在气温变化、活载作用、混凝土收缩徐变等因素的影响下变形的需求,并保证车辆通过桥面时平稳;第二篇混凝土梁桥和刚架桥1.混凝土梁桥分类：1从承重结构横截面形式：板桥,肋梁桥,箱形梁桥2从受力特点：简支梁桥,连续梁桥,悬臂梁桥3按施工方法分类：整体浇筑式,预制装配式2.板桥从结构静定体系上看,可分为简支板桥,连续板桥,悬臂板桥3.装配式板桥横向连接方式：企口混凝土铰连接,钢板焊接连接4.简支肋梁桥的上部结构：主梁,横隔梁,桥面板,桥面构造5.对于预应力主梁梁肋,一般做成马蹄形,端部宽度尚应满足预应力锚具布置要求6.常用桥面板横向连接有：焊接接头,湿接接头7.横隔梁横向连接有：钢板焊接连接,扣环连接8.悬臂梁桥受力特点：属于静定体系,它的内力不受基础不均匀沉降等附加变形的影响;悬臂梁桥由于支点负弯矩的存在,使跨中正弯矩显著减少,故可以减少跨度内主梁高度,从而可降低钢筋混凝土数量和结构自重,而这本身又促进了恒载内力的减少;9.连续梁桥受力特点：超静定体系,支点截面负弯矩一般比跨中截面正弯矩大,但跨径不大时这一差距不是很大;10.桥梁挠度产生的原因：永久作用挠度和可变荷载挠度11.桥梁预拱度：通常按结构自重和1/2可变荷载频遇值计算的长期挠度值二者之和采用；当结构自重和汽车荷载所计算的长期挠度不超过1/1600时,可不设预拱度;12.刚架桥类型：门式刚架桥,斜腿刚架桥,全无缝式连接刚构桥13.刚架桥受力特点：1薄壁台身除承受轴向压力外,还承受横向弯矩,并且在基础腿脚处还产生水平推力;2基脚无论采,用固结或者铰结构造,都会因预应力、徐变、收缩、温度变化以及基础变位等因素,而产生较大的次内力3铰的构造复杂,特别是当铰支承修建在河水中或被接线路堤掩埋时,不仅施工困难,而且易于腐蚀,难以维护和维修;4角隅节点的界面承受较大负弯矩,因此节点内缘的混凝土会产生很高的压应力,而节点外缘的拉应力虽然由钢筋来承担,但此处的主拉应力常常也会使角隅截面产生劈裂的裂缝;5这种桥型适于采用支架的整体浇筑法施工,施工工期相对会拖长;14.支座的主要作用：将上部结构的支承反力传递到桥梁墩台,同时保证结构在汽车荷载、温度变化、混凝土收缩和徐变等因素作用下能自由变形,以使上下部结构的实际受力情况符合结构的静力图式;15.支座的类型：1简易垫层支座2橡胶支座板式橡胶支座,聚四氟乙烯滑板式橡胶支座,球冠圆板式橡胶支座3特殊功能的支座球形钢支座,拉力支座,抗震支座16.支座布置的基本规定：支座的布置应以有利于墩台传递纵向水平力、有利于梁体的自由变形为原则;1对于陡坡,宜将固定支座布置在高程低的墩台上2对于简支梁桥,每跨宜布置一个固定支座,一个活动支座；对于多跨简支梁,一般把固定支座布置在桥台上,每个桥墩上布置一个活动支座与一个固定支座;若各别墩铰高,也可在高墩上布置两个活动支座;3对于连续梁桥及桥面连续的简支梁桥,一般在每一联设置一个固定支座,并宜将固定支座设置在靠近温度中心,以使全梁的纵向变形分散在梁的两端,其余墩台上均设置活动支座;4对于悬臂梁桥,锚固孔一侧布置固定支座,一侧布置活动支座；挂孔支座布置与简支梁相同;17.斜板桥的受力特点：1支承边反力支承边的反力是呈不均匀分布的,以钝角处的反力最大,以锐角处的反力最小,甚至出现负反力,使锐角上翘;2跨中主弯矩对于宽跨比较大的斜板,其中心处的主弯矩方向接近与支承边正交;但在斜板的两侧,则无论斜板宽跨比的大小,其主弯矩方向接近平行自由边；并且弯矩值沿板宽分布也是不均匀的,对于均布荷载,中部弯矩值大于两侧,对于集中荷载,则以荷载点处的最大;3在钝角处产生负弯矩,有时它的绝对值比跨中主弯矩还要大,其负主弯矩的方向接近与钝角的二等分线相正交;4横向弯矩斜板的最大纵向弯矩,虽比同等跨径的直桥要小,但横向弯矩却比同等跨径的直桥要大的多,并且沿自由边的横向弯距还出现反号,靠近锐角处为正,靠钝角处为负5固定有翘起趋势的两点,那么将使斜板在两个方向产生扭矩;18.混凝土梁桥两种主要施工方法：就地浇筑法和预制安装法;其施工工艺流程：支立模板——钢筋骨架成型-----浇筑及振捣混凝土-----养护及拆除模板。
桥梁工程知识点
桥梁工程知识点第一篇总论第二章桥梁的基本构成和分类1.桥跨结构是在线路中止时超越阻碍的主要承重结构。
2.桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。
往常设置在桥两头的称为桥台，它除了上述作用外，还与路堤相连接，以抵抗路堤土压力，防备路堤填土的滑坡和坍落。
桥跨和桥台中使所有荷载传至地基的底部奠定部分，往常称为基础，它是保证桥梁能安全使用的重点。
表示；P20 3.净跨径关于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用L关于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
4.总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（∑L），它反应了桥下发泄洪水的能力。
5.计算跨径关于拥有支座的桥梁，是指桥跨结构相邻及两个支座中心之间的距离，用L 表示。
关于拱式桥，是两相邻拱脚截面形心点之间的水平距离。
表 6.净矢高是从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离，以f0示。
7.计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。
8.矢跨比是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径L之比（f/L），也称拱矢度，它是反应拱桥受力特征的一个重要指标。
P21 9.梁式桥是一种在竖向荷载作用下无水昭雪力的结构。
因为外力（恒载和活载）的作用方向与承重结构的轴线凑近垂直，故与相同跨径的其余结构系统对比，梁内产生的弯矩最大，往常需用抗弯能力强的资料（钢、木、钢筋混凝土等）来建筑。
10。
拱式桥的主要承重结构是拱圈或拱肋。
这类结构在竖向荷载作用下，桥墩或桥台将蒙受水平推力。
同时，这类水平推力将明显抵消荷载所惹起在拱圈（或拱肋）内的弯矩作用。
所以，与同跨径的梁对比，拱的弯矩和变形要小得多。
基于拱桥的承重结构以受压为主，往常便可用抗压能力强的圬工资料（如砖、石、混凝土）和钢筋混凝土等来建筑。
11.钢架桥的主要承重结构是梁或板和立柱或竖墙整体联合在一同的钢架结构，梁和柱的连结处拥有很大的刚性。
桥梁工程知识点
第一章总论1桥梁四个基本组成部分：上部结构，下部结构，支座和附属设施2跨径净跨径：对设立支座的桥梁为相邻两墩，台身顶内缘之间的水平净距，不设支座的桥梁为上下部结构相交处内缘间的水平净距。
计算跨径：对于设支座的桥梁，为相邻支座中心的水平距离；对于不设支座的桥梁，为上下部结构的相交面之中心间的水平距离。
3拱轴线：拱圈或拱肋各截面形心点的连线4矢跨比：是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径l之比（f/l）5桥梁的分类按结构体系分类1梁式桥在竖向移动式荷载作用下无水平反力的结构体系2拱桥⑴拱桥的主要承重结构是承受压力的拱圈或拱肋。
（2）拱桥与梁桥的主要区别在于在竖向移动荷载作用下拱桥墩或桥台要承受水平推力。
3 刚架桥梁和墩整体连接，刚性连接的桥梁。
刚架桥的主要承重是梁或板和立柱或竖墙整体结合在一起的刚架结构，梁和柱的连接处具有很大的刚性。
在竖向移动荷载作用下，梁部主要受弯，柱脚处有水平推力，受力状态介于梁式桥和拱桥之间。
刚架桥的特点是施工比较困难T形刚架桥，便于施加预应力，加挂梁后，跨度很大。
连续刚架桥.有较好的抗震性能。
斜腿刚架桥。
造型轻巧美观。
4悬索桥传统的吊桥均用悬挂在两边塔架上的强大缆索作为主要承重结构。
5组合体系桥第二章桥梁工程的规划与设计程序1桥梁设计的基本原则：安全经济适用美观2桥梁的分孔（1）原则1 经济分孔多少与投资的关系跨径越大，孔数越少，上部结构造价高，墩台造价低；分孔越多，则跨径小，上部结构造价低，而墩台造价高；最经济的分孔，使上下部结构的总造价最低。
（2）原则2 通航在主航道范围内，布置几个越大的跨径，两侧可按经济跨度分孔。
（3）原则3 地形地质条件平原区：主槽布置跨径大的通航孔桥梁的分孔（4）原则4 充分发挥上部结构材料的力学性能（5）原则5 施工条件（6）美观3平面布置原则1 尽量设计成直线，如有条件限制必须为曲线时，则各项指标应符合路线布设的规定，避免反向曲线。
原则2 尽可能避免设计成斜交桥，斜交角度不大于45°。
桥梁工程知识点
桥梁全长是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离
预可在工程可行的基础上进一步着重研究建桥的必要性和宏观经济上的合理性
工可在预可被审批确认后，进一步研究工程技术上的可行性和投资上的可行性
承载能力极限状态以塑形理论为基础，达到最大承载能力或变形，验算强度和稳定性
正常使用极限状态以弹性力或弹塑性理论为基础，达到正常使用和耐久性的限值，验算应力和稳定性
有效工作宽度车辆荷载产生的跨中总弯矩与荷载中心处的最大单位宽弯矩值之比
支座的作用传递上部结构的支撑反力，包括恒载和活载引起的竖向力和水平力保证结构在活载温度变化混凝土收缩徐变等因素的作用下自由的变形，以使上下部结构实际受力情况符合结构的静力图示
重力式桥墩的优缺点墙身较为厚实，可用天然石材或片石混凝土修筑圬工体积大且阻水面积较大重力式桥台优缺点构造简单不需用钢筋且能就地
取材桥台体积与自重较大，侧墙间填土容易积水，结冰后冻胀使侧墙开裂
预拱度概念为了消除恒载和经常作用的活载之长期效应所产生的挠度，通常需要在桥梁施工时设置跨中反向挠度就是预拱度
钢筋砼预拱度设置预拱值全部恒载和1/2可变荷载频遇值计算的长期挠度值之和采用。
对于一般小跨径的钢筋混凝土桥梁，当荷载短期效应组合并考虑长期相应影响产生的长期挠度不超过计算跨径的1/1600时可不设预拱度预应力砼预拱度设置当预加应力引起的长期反拱值小于按荷载短期效应组合计算的长期挠度时应设置预拱度，其值应按该项荷载的挠度值与预加应力长期反拱值之差采用。
当预加应力产生的长期反拱值大于按荷载短期效应组合计算的长期挠度时和不设置预拱度。
桥梁工程知识要点
1、目前，混凝土抗压强度试件以边长150 mm的正方体为标准试件，混凝土强度以该试件标准养护到28d，按规定方法测得的强度为准。
2、水泥混凝土抗折强度是以150mm*150mm*550mm的梁形试件在标准养护条件下达到规定龄期后，净跨径450mm。
三、桥涵工程1、桥梁的组成桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。
上部结构通常又称为桥跨结构，是在线路中断时跨越障碍的主要承重结构；下部结构包括桥墩、桥台和基础；桥梁附属设施包括桥面系、伸缩缝、桥头搭板和锥形护坡等，桥面系包括桥面铺装（或称行车铺装）、排水防水系统、栏杆（或防撞栏杆）、灯光照明等。
2、相关尺寸与术语名称1）净跨径：对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距；对于拱式桥则是每孔拱跨两个拱脚截面最低点之间的水平距离。
2）总跨径：是多孔桥梁中各孔净跨径的总和，它反映了桥下宣泄洪水的能力。
3）计算跨径：对于有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，拱圈（或拱肋）各截面形心点的边线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。
4）桥梁全长：简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。
5）桥梁高度：简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。
桥高在某种程度上反映了桥梁施工的难易性。
6）桥下净空高度：是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离。
7）桥梁建筑高度：是桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。
8）净矢高：是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离。
9）矢跨比：是拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比。
3、桥梁的分类1）按体系划分，有梁式桥、拱桥、刚架桥、悬索桥等4种基本体系。
2）按用途划分，有公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥（渡槽）及其他专用桥梁（如通过管路、电缆等）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁工程知识点第一篇总论第二章桥梁的基本组成和分类1.桥跨结构是在线路中断时跨越障碍的主要承重结构。
2.桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。
通常设置在桥两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土的滑坡和坍落。
桥跨和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础，它是确保桥梁能安全使用的关键。
表示；P20 3.净跨径对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用L对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
4.总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（∑L），它反映了桥下宣泄洪水的能力。
5.计算跨径对于具有支座的桥梁，是指桥跨结构相邻及两个支座中心之间的距离，用L 表示。
对于拱式桥，是两相邻拱脚截面形心点之间的水平距离。
表 6.净矢高是从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离，以f0示。
7.计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。
8.矢跨比是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径L之比（f/L），也称拱矢度，它是反映拱桥受力特性的一个重要指标。
P21 9.梁式桥是一种在竖向荷载作用下无水平反力的结构。
由于外力（恒载和活载）的作用方向与承重结构的轴线接近垂直，故与同样跨径的其他结构体系相比，梁内产生的弯矩最大，通常需用抗弯能力强的材料（钢、木、钢筋混凝土等）来建造。
10。
拱式桥的主要承重结构是拱圈或拱肋。
这种结构在竖向荷载作用下，桥墩或桥台将承受水平推力。
同时，这种水平推力将显著抵消荷载所引起在拱圈（或拱肋）内的弯矩作用。
因此，与同跨径的梁相比，拱的弯矩和变形要小得多。
鉴于拱桥的承重结构以受压为主，通常就可用抗压能力强的圬工材料（如砖、石、混凝土）和钢筋混凝土等来建造。
11.钢架桥的主要承重结构是梁或板和立柱或竖墙整体结合在一起的钢架结构，梁和柱的连接处具有很大的刚性。
在竖向荷载作用下，梁部主要受弯，而在柱脚处也具有水平反力，其受力状态介于梁桥与拱桥之间。
12.在竖向荷载作用下，通过吊杆使缆索承受很大的拉力，通常就需要在两岸桥台的后方修筑非常巨大的锚锭结构。
悬索桥也是具有水平反力（拉力）的结构。
13.斜拉桥由斜索、塔柱和主梁所组成。
用高强钢材制成的斜拉索将主梁多点吊起，并将主梁的恒载和车辆荷载传至塔柱，再通过塔柱基础传至地基。
第三章桥梁的总体规划和设计要点P30 1.一般大型桥梁的正规设计工作，分前期工作阶段和设计工作阶段。
前者又分为：工程预可行性研究（简称“预可”）报告阶段和工程可行性研究（简称“工可”）报告阶段；后者则又分成：初步设计、技术设计和施工图设计三个阶段。
P31 2.桥梁纵断面设计包括确定桥梁的总跨径、桥梁的分孔、桥道的高程、桥上和桥头引道的纵坡以及基础的埋置深度等。
P34 3.桥梁横断面的设计，主要是决定桥面的宽度和桥跨结构横截面的布置。
桥面宽度决定于行车和行人的交通需要。
第四章桥梁的设计荷载第一节规范中有关设计荷载的规定P37一、永久作用永久作用亦称恒载，它是在设计使用期限内，其作用位置和大小、方向不随时间变化，或其变化与平均值相比可忽略不计的作用。
永久作用包括结构物的自重、桥面铺装及附属设备的重量、作用于结构上的土重及土侧压力、基础变位作用、水浮力、长期作用于结构上的人工预施力以及混凝土收缩和徐变作用。
结构自重及桥面铺装、附属设备等附加重力均属结构重力。
二、可变作用可变作用为在设计使用期限内，其作用位置和大小、方向随时间变化，且其变化与平均值相比不可忽略的作用。
桥梁设计中考虑的可变作用有汽车荷载和人群荷载。
同时，对于汽车荷载应计及其冲击力、制动力和离心力。
对于所有车辆荷载尚应计算其所引起的土侧压力。
次外可变作用尚包括支座摩擦力、温度（均匀温度和梯度温度）作用、风荷载、流水压力和冰压力等。
P38(一)汽车荷载1.汽车荷载分为公路——I级和公路——II级两个等级。
2.汽车荷载由车道荷载和车辆荷载组成。
车道荷载由均布荷载和集中荷载组成。
桥梁结构的整体计算采用车道荷载；桥梁结构的局部加载、涵洞、桥台和挡土墙压力等的计算采用车辆荷载。
车辆荷载与车道荷载的作用不得叠加。
车道荷载的计算1）公路——I级车道荷载的均布荷载标准值为qk=10.5 KN/m;集中荷载标准按以下规定选取：桥梁计算跨径小于或等于5m时，Pk=180KN;桥梁计算跨径等于或大于50m时，Pk=360KN；桥梁的计算跨径在5~50m之间时，Pk值采用直线内插求得。
2)公路——I级车道荷载的均布荷载标准值qk和集中荷载标准值Pk按公路——I级车道荷载的0.75倍采用。
第二篇钢筋混凝土和预应力混凝土简支梁桥第一章概论一.P47装配式梁桥与整体式梁桥相比具有哪些优点？1.桥梁构件的形式和尺寸趋于标准化，有利于大规模工业化制造。
2.在工厂或预制厂内集中管理进行工业化预制生产，可以充分采用先进的半自动或自动化、机械化的施工技术，以节省劳动力降低劳动强度，提高工程质量和劳动生产率，从而显著降低工程造价。
3.构件的制造不受季节性影响，并且上、下部构造也可以同时施工，大大加快桥梁的建造速度，缩短工期。
4.能节省大量支架模版等的材料消耗。
第一节钢筋混凝土和预应力混凝土桥梁的一般特点二、P48:钢筋混凝土梁桥的一般特点1.钢筋混凝土简支梁桥的不足之处是结构本身的自重大，约占全部设计荷载（包括恒载和活载）的30%～60%，跨度愈大则自重所占的比值显著增大。
2.对于装配式钢筋混凝土简支梁桥而言，在技术经济上合理的最大跨经为20m左右。
三、P48:预应力混凝土梁桥的一般特点预应力混凝土梁桥除了同样具有前述钢筋混凝土梁桥的所有优点外，还有下述重点特点: （1）能最有效地利用现代高强度材料（高强混凝土.高强钢材），减小构件截面，显著降低自重所占全部设计荷载的比重，增大跨越能力，并扩大混凝土结构的适用范围。
（2）与钢筋混凝土梁桥相比，一般可以节省钢材30%~40%，跨径愈大，节省愈多。
（3）全预应力混凝土梁在使用荷载下不出现裂缝，即使是部分预应力混凝土梁在常遇荷载下也无裂缝，鉴于能全截面参与工作，梁的刚度就比通常开裂的钢筋混凝土梁要大。
因此，预应力混凝土梁可显著减小建筑高度，使大跨径桥梁做得轻柔美观。
由于能消除裂缝，这就扩大了对多种桥型的适应性，并更加提高了结构的耐久性。
（4）预应力技术的应用，为现代装配式结构提供了最有效的接头和拼装手段。
根据需要，可在纵向.横向和竖向施加预应力，使装配式结构集整成理想的整体，这就扩大了装配式桥梁的使用范围，提高了运营质量。
显然，要建造好一座预应力混凝土梁桥，首先要有作为预应力筋的优质高强钢材和要可靠保证高强混凝土的制备质量，同时需要有一整套专门的预应力张拉设备和材质好、制作精度要求高的锚具，并且要掌握较复杂的施工工艺。
第二节简支梁桥的主要类型及适用情况四、P49板桥板桥的承重结构就是矩形截面的钢筋混凝土或预应力混凝土板，其主要特点是构造简单，施工方便，而且建筑高度较小。
简支板桥的跨径只在十几米以下五、P50:肋板式梁桥1.特别对于仅承受正弯矩作用的简支梁来说，既充分利用了扩展的混凝土桥面板的抗压能力，又有效地发挥了集中布置在梁肋下部的受力钢筋的抗拉作用，从而使结构构造与受力性能达到理想的配合。
与板桥相比，对于梁肋较高的肋梁桥来说，由于混凝土抗压和钢筋受拉所形成的力偶臂较大，因而肋梁桥也具有更大的抵抗荷载弯矩的能力。
目前，中等跨径(20～25m 以上)的简支梁桥通常多采用肋板式梁桥。
2.对于桥面净空为双车道的桥梁，只要建筑高度不受限制，往往以建成双主梁桥最为合理，主梁的间距可按桥梁全宽的0.55～0.60布置。
3.装配式肋梁桥，考虑到起重设备的能力，预制和安装的方便，一般采用主梁间距在 2.0m 左右的多梁式结构。
在每一预制T梁上通常设置待安装就位后相互连接用的横隔梁，借以保证全桥的整体性。
六.箱形梁桥1.P50 .箱形梁桥这种结构除了梁肋和上部翼缘板外，在底部尚有扩展的底板，因此它提供了能承受正，负弯矩的足够的混凝土受压区。
箱形梁桥的另一重要特点，是在一定的截面面积下能够获得较大的抗弯惯矩，而且抗扭刚度也比较大，在偏心活载作用下各梁肋的受力比较均匀。
因此箱形截面能适用于较大跨径的悬臂梁桥和连续梁桥，也可用来修建全截面均参与受力的预应力混凝土简支梁桥。
2.P51:目前在公路或城市道路上还常采用带斜腹板、梁间距较大(2.0～3.5m)的预应力混凝土小箱梁桥，常用跨径为25～35m。
与T形梁桥相比，箱形梁桥的梁高较小，运输、安装比较方便，外形也较美观，但制造稍复杂些。
第二章桥面构造钢筋混凝土和预应力混凝土桥的桥面部分通常包括桥面铺装、防水和排水设备、伸缩缝人行道（或安全带）、缘石、栏杆和灯柱等构造。
第一节桥面铺装P52一、桥面铺装的作用桥面铺装也叫行车道铺装。
其作用如下：（1）保护属于主梁整体部分的行车道板不受车辆轮胎（或履带）的直接磨耗（2）防止主梁遭受雨水的侵蚀（3）对车辆轮重的集中荷载起一定的分布作用二、横面坡道的设置（1）将桥面铺装沿横向设置双向的桥面横坡（2）将横坡设在墩台顶部而做成倾斜的桥面板（3）采用不等厚的铺装层（包括混凝土三角垫层和等厚的路面铺装层）以构成桥面横坡（4）直接将行车道板做成双向倾斜的横坡P53三、桥面铺装的类型混凝土铺装造价低，耐磨性能好，适合于重载交通，但其养生期比沥青系的铺装长，日后修补也比较麻烦，高速公路和一级公路上的特大桥、大桥宜采用沥青混凝土桥面铺装，其厚度不宜小于70mm。
沥青混凝土铺装的重量较小，维修养护也较方便，在铺筑后只需要几个小时就能通车运营。
第三章板桥的设计与构造P62 1.板桥是小跨径钢筋混凝土桥中最常用的桥型之一。
板桥一般具有以下优点：1）建筑高度小，适用于桥下净空受限制的桥梁，与其他类型的桥梁相比，可以降低桥头引道路堤高度和缩短引道的长度。
2）外形简单，制作方便，既便于采用土模技术，又便于进行工厂化成批生产。
3）做成装配式板桥的预制构件时，自重不大，架设方便。
2．板桥的主要缺点是跨径不宜过大。
P71 3.装配式T梁的优点是：制造简单,肋内配筋可做成刚劲的钢筋骨架，主梁之间借助间距为4~6m的横隔梁来连接，整体性好，接头也较方便。
不足之处是：截面形状不稳定，运输和安装较复杂；构件正好在板面桥的跨中接头，对板的受力不利。
4．箱形截面的最大优点是：1）抗扭能力大，其抗扭惯距约为相应T梁截面的十几倍至几十倍，因此在横向偏心荷载作用下，箱梁桥各梁的受力要比T梁桥均匀得多。
2）箱梁可做成薄壁结构，又因桥面板的跨径减小而能使板厚减薄并节省配筋，这特别对自重占重要部分的大跨径预应力混凝土简支梁桥是十分经济合理的。
