光电编码器的工作原理【详情】
光电编码器原理及应用电路
光电编码器原理及应用电路————————————————————————————————作者：————————————————————————————————日期：光电编码器原理及应用电路1.光电编码器原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90度的脉冲信号。
图1 光电编码器原理示意图根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
1.1增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90度的脉冲信号，Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
1.2绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多，分辨率就越高，对于一个具有N位二进制分辨率的编码器，其码盘必须有N条码道。
光电编码器工作原理
光电编码器工作原理光电编码器是一种用于测量角度、位置和速度的重要装置。
它通过将光、电信号转化为数字信号来实现对物体的测量。
本文将介绍光电编码器的工作原理及其应用。
1. 光电编码器的基本原理光电编码器由光电传感器和编码盘两部分组成。
光电传感器接收光信号，并将其转化为电信号；编码盘是一种有规律的图案，由光和暗交替排列而成。
当光线射到编码盘上时，光电传感器会感受到由光和暗交替引起的光信号变化，并将其转化为电信号。
根据编码盘图案的不同，光电编码器可分为增量式和绝对式两种类型。
2. 增量式光电编码器的工作原理增量式光电编码器的编码盘上通常有两个光栅，分别为A相和B相。
A相光栅上的光信号与B相光栅上的光信号具有一定相位差。
当光电传感器接收到A相和B相信号后，可以通过信号的变化来判断物体的运动方向和速度。
当物体顺时针转动时，A相和B相信号的触发顺序为A→B→A'→B'；当物体逆时针转动时，触发顺序为A'→B'→A→B。
通过记录触发信号的次数和顺序，可以测量出物体的角度和速度。
3. 绝对式光电编码器的工作原理绝对式光电编码器在编码盘上添加了位移码和同步码。
位移码用于测量物体的具体位置，而同步码用于确定当前位置的起点。
通过读取编码盘上的位移码和同步码，光电传感器可以准确地确定物体的角度、位置和速度。
绝对式光电编码器的精度高，但制造成本也较高。
4. 光电编码器的应用领域光电编码器广泛应用于机器人、数控机床、电子设备等领域。
在机器人领域，光电编码器可用于测量机器人关节的角度和位置，实现精确的运动控制。
在数控机床领域，光电编码器可用于控制工件的位置、速度和加速度，确保加工的精度和稳定性。
在电子设备领域，光电编码器可用于调节电机的转速和位置，实现设备的精准控制。
总结：光电编码器是一种重要的测量装置，通过将光、电信号转化为数字信号来实现对物体的测量。
根据编码盘的不同，光电编码器可分为增量式和绝对式两种类型。
光电编码器的原理及应用
光电编码器的原理及应用光电编码器是一种常见的传感器设备，用于将物理运动转换为电信号，通过测量位置、速度和角度等参数来监测和控制运动系统。
本文将介绍光电编码器的工作原理和常见的应用领域。
一、光电编码器的工作原理光电编码器由光电传感器和编码盘组成。
光电传感器通常是由发光二极管（LED）和光敏元件（如光电二极管或光电二极管阵列）组成，放置在编码盘的两侧。
编码盘上有一系列等距分布的透明和不透明区域，当物体运动时，光电编码器监测到编码盘上透明和不透明区域之间的光变化。
当LED发射出光线照射到光电编码器的编码盘上时，光线会穿透透明区域，而被不透明区域所遮挡。
光敏元件接收到光线的强度变化，将其转化为电信号。
通过分析这些电信号，我们可以获取到运动物体的位置、速度以及方向等信息。
二、光电编码器的应用领域1. 机械工业光电编码器在机械工业中广泛应用于运动控制系统，如数控机床、工业机器人和自动化生产线等。
通过使用光电编码器，可以实现对机械设备的高精度位置测量和运动控制，提高生产效率和产品质量。
2. 医疗设备在医疗器械领域，光电编码器可用于精确测量和控制医疗设备的运动，如手术机械臂、X射线机和CT扫描等。
通过光电编码器的应用，可以确保医疗设备的准确性和安全性，提高医疗诊断和治疗的效果。
3. 汽车工业光电编码器在汽车工业中被广泛用于车辆的电子稳定控制、传动系统和方向盘位置检测等方面。
通过对车辆各部件的精确测量和控制，可以提高行驶安全性和驾驶舒适度。
4. 电子设备光电编码器也被应用于电子设备中，如光学鼠标、打印机和数码相机等。
光电编码器可以测量光标在表面上的位置，通过对光标位置的检测，可以实现精确的光学定位和跟踪功能。
三、总结光电编码器是一种常见的传感器设备，通过将物理运动转换为电信号，实现对运动系统的监测和控制。
光电编码器的工作原理是利用光敏元件对光线的强度变化进行测量和转换。
光电编码器在机械工业、医疗设备、汽车工业和电子设备等领域有着广泛的应用，可以提高产品的精确性、性能和安全性。
光电编码器的工作原理和应用电路[指南]
![光电编码器的工作原理和应用电路[指南]](https://img.taocdn.com/s3/m/3ce72bc685254b35eefdc8d376eeaeaad0f31651.png)
光电编码器的工作原理和应用电路1 光电编码器的工作原理光电编码器(Optical Encoder)俗称“单键飞梭”，其外观好像一个电位器，因其外部有一个可以左右旋转同时又可按下的旋钮，很多设备(如显示器、示波器等)用它作为人机交互接口。
下面以美国Greyhill公司生产的光电编码器为例，介绍其工作原理及使用方法。
光电编码器的内部电路如图1所示，其内部有1个发光二极管和2个光敏三极管。
当左右旋转旋钮时，中间的遮光板会随旋钮一起转动，光敏三极管就会被遮光板有次序地遮挡，A、B相就会输出图2所示的波形；当按下旋钮时，2、3两脚接通，其用法同一般按键。
当顺时针旋转时，光电编码器的A相相位会比B相超前半个周期；反之，A相会比B相滞后半个周期。
通过检测A、B两相的相位就可以判断旋钮是顺时针还是逆时针旋转，通过记录A或B相变化的次数，就可以得出旋钮旋转的次数，通过检测2、3脚是否接通就可以判断旋钮是否按下。
其具体的鉴相规则如下：1.A为上升沿，B=0时，旋钮右旋；2.B为上升沿，A=l时，旋钮右旋；3.A为下降沿，B=1时，旋钮右旋；4.B为下降沿，A=O时，旋钮右旋；5.B为上升沿，A=0时，旋钮左旋；6.A为上升沿，B=1时，旋钮左旋；7.B为下降沿，A=l时，旋钮左旋；8.A为下降沿，B=0时，旋钮左旋。
通过上述方法，可以很简单地判断旋钮的旋转方向。
在判断时添加适当的延时程序，以消除抖动干扰。
2 WinCE提供的驱动模型WinCE操作系统支持两种类型的驱动程序。
一种为本地驱动程序，是把设备驱动程序作为独立的任务实现的，直接在顶层任务中实现硬件操作，因此都有明确和专一的目的。
本地设备驱动程序适合于那些集成到Windows CE平台的设备，诸如键盘、触摸屏、音频等设备。
另一种是具有定制接口的流接口驱动程序。
它是一般类型的设备驱动程序。
流接口驱动程序的形式为用户一级的动态链接库(DLL)文件，用来实现一组固定的函数称为“流接口函数”，这些流接口函数使得应用程序可以通过文件系统访问这些驱动程序。

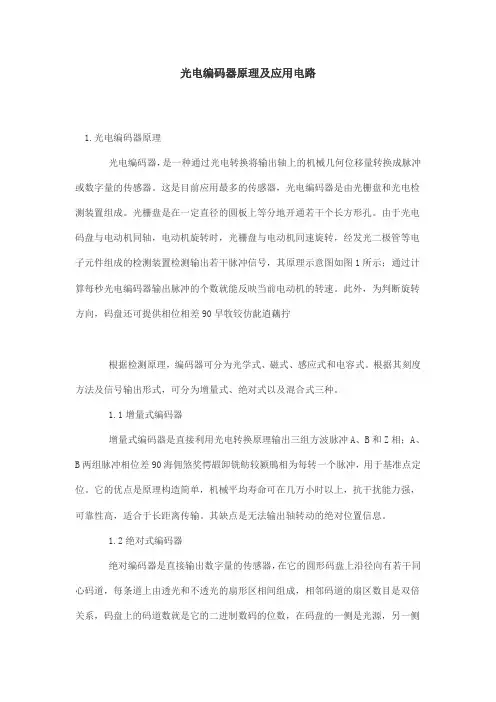

光电编码器原理讲解
光电编码器原理及应用电路1.光电编码器原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90旱牧铰仿龀逍藕拧根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
1.1增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90海佣煞奖愕嘏卸铣鲂较颍鳽相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
1.2绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多，分辨率就越高，对于一个具有 N位二进制分辨率的编码器，其码盘必须有N条码道。
目前国内已有16位的绝对编码器产品。
绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。
绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。

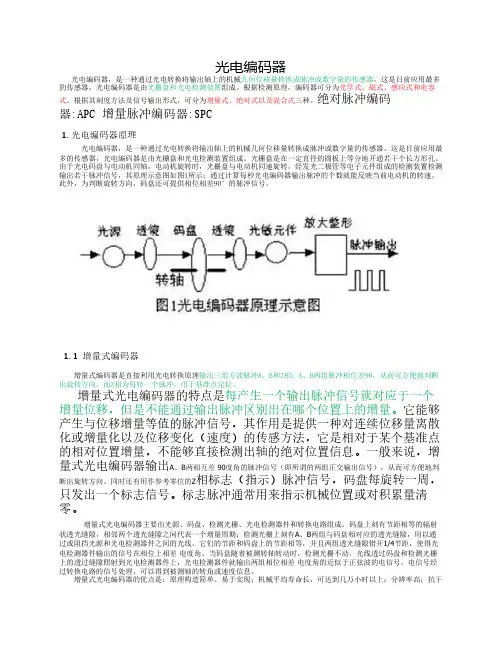

光电编码器详解
光电编码器光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
绝对脉冲编码器:APC 增量脉冲编码器:SPC1.光电编码器原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90°的脉冲信号。
1.1 增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，但是不能通过输出脉冲区别出在哪个位置上的增量。
它能够产生与位移增量等值的脉冲信号，其作用是提供一种对连续位移量离散化或增量化以及位移变化（速度）的传感方法，它是相对于某个基准点的相对位置增量，不能够直接检测出轴的绝对位置信息。
一般来说，增量式光电编码器输出A、B两相互差 90度角的脉冲信号（即所谓的两组正交输出信号），从而可方便地判断出旋转方向。
同时还有用作参考零位的Z相标志（指示）脉冲信号，码盘每旋转一周，只发出一个标志信号。
标志脉冲通常用来指示机械位置或对积累量清零。
增量式光电编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成。
码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期；检测光栅上刻有A、B两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线。
光电编码器的工作原理
光电编码器的工作原理
光电编码器是一种常用于测量和检测物理运动和位置的装置。
其工作原理基于光电效应和编码技术。
1. 光电效应
光电效应是指当光照射到特定的物质表面时，光子的能量会转化为电子的能量，从而引起电流的流动。
光电编码器利用光电效应产生光信号和电信号之间的转换。
2. 光电编码技术
光电编码器使用光栅或光轮作为编码器的核心部件。
光栅是由透明和不透明线条交替排列而成的圆盘，而光轮是由周期性的透明和不透明窗口组成的。
当光栅或光轮转动时，它们会产生不同的光信号，这些光信号会被光电元件（如光电二极管或光敏电阻）接收并转换为电信号。
3. 工作原理
在光电编码器中，光栅或光轮的旋转会导致光信号的变化。
光电元件接收到光信号后，会将其转换为电信号。
根据光信号的变化，可以确定光栅或光轮的位置和运动方向。
光电编码器通常包含两个或多个光电传感器，它们安装在固定位置，并与光栅或光轮对应。
通过比较不同光电传感器接收到的光信号，可以确定光栅或光轮的位置和方向。
4. 应用
光电编码器广泛应用于自动化系统中，用于测量和控制位置、速度和角度。
它们被用于各种设备和机械系统，如机械车床、印刷机、机器人、电梯等。
通过测量光栅或光轮的位置变化，可以实现精确的位置控制和运动检测。
光电编码器工作原理
光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
光电编码器每转输出600个脉冲，五线制。
其中两根为电源线，三根为脉冲线(A相、B相、Z)。
电源的工作电压为（+5～+24V）直流电源。
光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90º的两路脉冲信号。
工作原理:当光电编码器的轴转动时A、B两根线都产生脉冲输出,A、B两相脉冲相差90度相位角，由此可测出光电编码器转动方向与电机转速。
如果A相脉冲比B相脉冲超前则光电编码器为正转,否则为反转.Z线为零脉冲线,光电编码器每转一圈产生一个脉冲.主要用作计数。
A线用来测量脉冲个数,B线与A线配合可测量出转动方向.设N为电机转速Δn=ND测-ND理例如:我们车的速度为1.5m/s,轮子的直径220mm，C=D*Pi，电机控制在21.7转/秒,根据伺服系统的指标, 设电机转速为1500转/分,故可求得当ND=21.7*60=130转/分时，光码盘每秒钟输出的脉冲数为：PD=130×600/60=1300个脉冲当测出的脉冲个数与计算出的标准值有偏差时,可根据电压与脉冲个数的对应关系计算出输出给伺服系统的增量电压△U，经过D/A转换，再计算出增量脉冲个数，等下减去。
当运行时间越长路线越长，离我们预制的路线偏离就多了。
这时系统起动位置环，通过不断测量光电编码器每秒钟输出的脉冲个数，并与标准值PD（理想值）进行比较，计算出增量△P并将之转换成对应的D/A输出数字量，通过控制器减少输个电机的脉冲个数，在原来输出电压的基础上减去增量，迫使电机转速降下来，当测出的△P近似为零时停止调节，这样可将电机转速始终控制在允许的范围内。
光电编码器工作原理
1.光电编码器的工作原理光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判断旋转方向，码盘还可提供相位相差90º的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。
1.1增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90º，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
1.2绝对式编码器绝对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多，分辨率就越高，对于一个具有 N位二进制分辨率的编码器，其码盘必须有N条码道。
目前国内已有16位的绝对编码器产品。
绝对式编码器是利用自然二进制或循环二进制（葛莱码）方式进行光电转换的。
绝对式编码器与增量式编码器不同之处在于圆盘上透光、不透光的线条图形，绝对编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。
光电式编码器工作原理
光电式编码器工作原理
光电式编码器是一种用于精确测量位置和运动的传感器，它基于光学原理。
它通常包括一个旋转部件和一个固定的光源和接收器。
工作原理如下：
1. 光源发射器发出一束光线照射到旋转部件上。
旋转部件包含了一系列光学透明和不透明的刻线或格栅。
2. 光线照射到刻线上时，被透过的光线会经过刻线的间隙射到接收器上；而照射到刻线不透明处的光线则被阻挡不会到达接收器。
3. 接收器会检测到到达它的光线，从而产生一个信号。
通过检测信号的数量和间隙的位置，可以确定旋转部件的位置和运动方向。
4. 通过进一步处理和解码接收到的信号，可以得到更精确的位置和运动信息。
常见的解码方法包括使用计数器或解码器芯片。
总的来说，光电式编码器通过光线的透过和阻挡来测量旋转部件的位置和运动。
它具有高精度、快速响应和长寿命的特点，被广泛应用于机械、仪器仪表和自动化控制系统中。
光电编码器的工作原理及安装注意事项
光电编码器的工作原理及安装注意事项《光电编码器的工作原理及安装注意事项》1. 引言你有没有想过，在很多自动化设备里，是怎么精确地知道某个部件转了多少圈或者移动了多少距离呢？今天，咱们就来深入了解一下光电编码器这个神奇的小装置，搞清楚它的工作原理以及在安装的时候需要注意些什么。
这篇文章呀，咱们会先从光电编码器的基本概念说起，再聊聊它是怎么工作的，接着看看它在生活和工业中的应用，还有一些常见的问题和误解，最后再补充点相关的趣味知识，让你全方位地认识光电编码器。
2. 核心原理2.1基本概念与理论背景光电编码器呢，说白了就是一种能够把机械的运动转化成电信号的装置。
它的基础理论涉及到光学和电学的知识。
从发展历程来看，随着自动化技术的不断发展，对精确测量位置和速度的需求越来越高，光电编码器就应运而生了。
它的核心概念就是利用光电转换来实现测量。
就好比一个翻译，把机械运动这个“语言”翻译成电信号这个“语言”，这样机器就能读懂了。
2.2运行机制与过程分析光电编码器的工作过程可以简单地分成几个步骤。
首先，它有一个码盘，这个码盘上有很多透光和不透光的区域，就像黑白相间的条纹一样。
当码盘转动的时候，有一束光会照射到码盘上。
如果是透光的区域，光线就能通过，照射到后面的光电元件上；如果是不透光的区域，光线就被挡住了。
比如说，这就像用手电筒照有孔和没孔的板子，有孔的地方光就能透过去。
光电元件接收到光线或者没接收到光线就会产生不同的电信号。
然后，这些电信号会被处理，根据码盘上的编码方式，就能确定码盘转动的角度或者位置了。
这就好比通过解读不同的电信号密码，知道码盘转了多少。
3. 理论与实际应用3.1日常生活中的实际应用在日常生活中，光电编码器的应用还真不少呢。
就拿我们常见的电梯来说吧，光电编码器能够精确地测量电梯轿厢的位置，这样电梯就能准确地停在每一层楼。
还有我们家里的洗衣机，它在脱水的时候，光电编码器可以监测电机的转速，从而控制脱水的速度和时间。
(完整)光电编码器的工作原理【详情】
光电编码器的工作原理光电编码器,是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴,电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判定旋转方向,码盘还可提供相位相差90o的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式.根据其刻度方法及信号输出形式,可分为增量式、尽对式以及混合式三种。
1、增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判定出旋转方向，而Z相为每转一个脉冲，用于基准点定位.它的优点是原理构造简单，机械均匀寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长间隔传输。
其缺点是无法输出轴转动的尽对位置信息.2、尽对式编码器尽对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系,码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件;当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器,在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多,分辨率就越高，对于一个具有 N位二进制分辨率的编码器,其码盘必须有N条码道.目前国内已有16位的尽对编码器产品。
3、混合式尽对值编码器混合式尽对值编码器，它输出两组信息:一组信息用于检测磁极位置，带有尽对信息功能;另一组则完全同增量式编码器的输出信息。
光电编码器是一种角度（角速度）检测装置，它将输进给轴的角度量，利用光电转换原理转换成相应的电脉冲或数字量，具有体积小，精度高，工作可靠，接口数字化等优点。
光电编码器的工作原理
光电编码器的工作原理光电编码器是一种广泛应用于测量和控制领域的设备，在自动化、机械、仪器仪表等领域起着至关重要的作用。
它通过光电原理实现对转动角度、位置和速度的测量，具有精确、稳定、高速的特点。
下面将详细介绍光电编码器的工作原理。
光电编码器的主要组成部分包括光源、刻度盘（或规模盘）、光电传感器和信号处理电路。
刻度盘上刻有一系列等距分布的透光孔，这些透光孔对应着不同的角度位置。
当刻度盘随着转轴的运动而转动时，光线从光源透过透光孔射到光电传感器上。
光电传感器是一个光敏元件，常采用光电二极管、光敏三极管、光敏电阻等。
当光线照射到光电传感器上时，光敏元件（例如光电二极管）将光信号转换为电信号，这样就能实现光信号到电信号的转换。
根据刻度盘上透光孔的数量和布局方式，光电编码器可分为增量式光电编码器和绝对式光电编码器两种。
增量式光电编码器通过检测刻度盘上透光孔的变化来测量转动角度或位置，它的工作原理可以分为两个步骤：1.角度测量：当刻度盘转动时，光线依次从各个透光孔射到光电传感器上，光电传感器输出的电信号经信号处理电路转化为相应的脉冲信号。
2.计数测量：通过对脉冲信号进行计数，可以得知刻度盘已经转动的角度。
计数器可以测量正向和反向旋转，并可以根据需要选择不同的分辨率，提供不同精度的测量结果。
绝对式光电编码器能够直接测量转轴的绝对位置，具有输出精度高、不受停电干扰的优点。
绝对式光电编码器的工作原理如下：1.角度测量：刻度盘上的透光孔布局构成了一个二进制编码，每个透光孔代表一个二进制位，通过不同的透光孔组合形成不同的编码。
2.信号读取：光电传感器读取刻度盘上每个透光孔的光信号，并将其转换为相应的电信号。
3.信号处理：经过信号处理电路的处理，将读取到的电信号转化成二进制代码，这个二进制代码代表着转轴的绝对位置。
4.位置输出：将转轴的绝对位置输出给使用者，通常以数字形式或模拟形式呈现。
无论是增量式光电编码器还是绝对式光电编码器，都可以通过适当的信号处理电路和计数器来提供相应的输出信号。
光电编码器工作原理
光电编码器工作原理
光电编码器是一种常用的位置传感器，它通过光电原理实现对位置信息的检测
和测量。
光电编码器的工作原理主要包括光源、光栅、接收器和信号处理电路四个部分。
首先，光电编码器的工作原理是基于光电效应的。
光源发出光线，经过光栅的
光栅条或光栅孔，形成光斑，然后被接收器接收。
当光栅相对于光源或接收器发生位移时，光斑的位置也会发生变化，接收器会检测到这种变化，并将其转化为电信号。
其次，光电编码器的工作原理也与信号处理电路有关。
接收器接收到光斑的位
置变化后，会将其转化为脉冲信号。
这些脉冲信号经过信号处理电路进行处理，可以得到与位置、速度、加速度等相关的信息。
光电编码器的工作原理可以分为两种类型，绝对式和增量式。
绝对式光电编码
器通过光栅的不同编码方式，可以直接读取出物体的位置信息，无需进行回零操作。
而增量式光电编码器则需要进行回零操作，通过计算脉冲数量来确定物体的位置信息。
在实际应用中，光电编码器通常用于测量旋转物体的位置和速度，比如机械臂、电机、车辆等。
它具有测量精度高、稳定性好、抗干扰能力强等优点，因此在工业自动化领域得到了广泛的应用。
总的来说，光电编码器的工作原理是基于光电效应和信号处理电路的原理，通
过光源、光栅、接收器和信号处理电路四个部分共同完成对位置信息的检测和测量。
它在工业自动化领域有着重要的应用价值，为生产过程的控制和监测提供了重要的技术支持。
光电编码器的工作原理
光电编码器的工作原理
光电编码器是一种利用光电元件和编码技术实现位置、速度等参数检测的装置。
它主要由光源、光敏元件、编码盘和信号处理电路组成。
光电编码器的工作原理是通过光源产生光线，经过光透镜聚焦后射向编码盘。
编码盘上通常有一圆形或线状的光栅结构，其由透明和不透明的区域交替排列。
当光线照射到光栅上时，透明区和不透明区会使光线产生不同的衍射效应。
光敏元件位于编码盘的另一侧，其通常是一种光电二极管或光电三极管。
当光线通过光敏元件时，根据光敏元件的特性会产生电流或电压信号。
这些信号会随着光栅的运动而改变，进而表征编码盘的位置或速度。
为了提高测量精度，光电编码器常采用两路光电传感器，即A 相和B相。
这两路光电传感器的信号相位差90度，通过检测
A相和B相的信号变化，可以精确测量编码盘的位置和方向。
此外，还可通过对A相和B相之间的脉冲信号进行计数，以
实现对位置、速度等参数的检测。
光电编码器的信号处理电路对光敏元件产生的电流或电压信号进行放大、滤波和数字化处理。
通过这些处理，可以得到高质量、准确的位置和速度信号，以满足实际应用中的需求。
总之，光电编码器的工作原理是利用光源照射光栅编码盘，光敏元件检测光线经过编码盘后的变化，并将其转化为电信号。
通过信号处理电路的处理，可以实现对位置、速度等参数的高精度检测。
光电编码器工作原理 编码器工作原理
光电编码器工作原理编码器工作原理光电编码器的紧要工作原理为光电转换，但其依据原理的不同又可分为增量型、型和混合式增量型。
那么光电转换是如何进行的呢？这三种光电编码器的工作原理又存在哪些差别呢？接下来我们就一起来看看吧一、光电编码器工作原理——简介光电编码器，又称为手轮脉冲发生器，简称手轮，是一种通过光电转换将输出轴的机械几何位移量转换为脉冲或数字量的传感器，紧要应用于各种数控设备，是目前应用zui多的一种传感器。
二、光电编码器工作原理——分类光电编码器有国标和非国标两种分类标准。
按原材料的不同可分为天然橡胶型、塑料型、胶木型和铸铁卸，按样式的不同可分为圆轮缘型、内波纹型、平面面、表盘型等等，按工作原理的不同可分为光学型、磁型、感应型和电容型，按刻度方法和信号输出形式的不同可分为增量型、型和混合型。
三、光电编码器工作原理光电编码器紧要由光栅盘和光电检测装置构成，在伺服系统中，光栅盘与电动机同轴致使电动机的旋转带动光栅盘的旋转，再经光电检测装置输出若干个脉冲信号，依据该信号的每秒脉冲数便可计算当前电动机的转速。
光电编码器的码盘输出两个相位差相差90度的光码，依据双通道输出光码的状态的更改便可判定出电动机的旋转方向。
四、光电编码器工作原理——增量式编码器增量式编码器是光电编码器的一种，其紧要工作原理也是光电转换，但其输出的是A、B、Z三组方波脉冲，其中A、B两脉冲相位差相差90度以判定电动机的旋转方向，Z脉冲为每转一个脉冲以便于基准点的定位。
五、光电编码器工作原理——式编码器式编码器的紧要工作原理为光电转换，但其输出的是数字量，在式编码器的码盘上存在有若干同心码道，每条码道由透光和不透光的扇形区间交叉构成，码道数就是其所在码盘的二进制数码位数，码盘的两侧分别是光源和光敏元件，码盘位置的不同会导致光敏元件受光情况不同进而输出二进制数不同，因此可通过输出二进制数来判定码盘位置。
六、光电编码器工作原理——混合式值编码器混合式值编码器的紧要工作原理同样为光电转换，其与增量型、型编码器的不同在于输出量不同。
光电编码器的工作原理
光电编码器的工作原理
光电元件的感光原理是指当入射光照射到光电元件表面时，光能会转化为电信号。
光电元件通常由发光二极管和光敏二极管组成。
发光二极管产生红外光，然后通过透镜将光束聚焦到编码盘上；光敏二极管接收反射回来的光束，并将光信号转换为电信号。
光敏二极管的输出电压与入射光的强度成正比，即光强越大输出电压越大。
编码盘是固定在根轴上的一个圆盘，盘上刻有等距的透光和不透光的窗口，窗口的位置和数目可以表示运动的位置和速度。
编码盘的工作原理是通过透光窗口和不透光窗口使光束控制光敏二极管输出电压的变化。
当光敏二极管受光窗口照射时，输出电压较高；当光敏二极管受光阻挡时，输出电压较低。
1.发光二极管发射红外光，透过透镜照射在编码盘上。
2.编码盘上的窗口遮挡光敏二极管时，光敏二极管输出低电平；窗口透过光敏二极管时，光敏二极管输出高电平。
3.光敏二极管输出的电信号经过信号处理电路进一步处理。
4.信号处理电路可以将光敏二极管输出的电信号转换为脉冲信号，每个脉冲信号对应编码盘上的窗口。
5.根据信号处理电路输出的脉冲信号，可以实时计算出运动物体的位置和速度。
光电编码器广泛应用于各种工业和机械设备中，如数控机床、自动化生产线、机器人等。
它实现了对物体位置和速度的高精度检测和控制。
由
于光电编码器具有高分辨率、高精度、高稳定性等特点，使得其在自动化控制领域得到了广泛的应用。
光电编码器工作原理
光电编码器工作原理
光电编码器是一种能将机械位置信息转换成数字信号的装置。
其工作原理基于光电传感技术。
光电编码器通常由光源、光栅和光电传感器三部分组成。
当轴或物体移动时，光源发出的光线会经过光栅，并散射形成周期性的光斑。
光电传感器会接收到光斑的信息，然后将其转化成电信号输出。
具体工作原理如下：
1. 光源发出光线：光源通常是一个发光二极管或激光器，它会发出一束光线。
2. 光线经过光栅：光栅是一个具有高度均匀周期性结构的透明或不透明的光栅片，它会将光线分为多个光斑。
3. 光斑通过光电传感器：光电传感器位于光栅的另一侧，它可以是一个具有多个光敏元件的光电二极管或光电倍增管。
当光线通过光栅时，光电传感器会接收到光斑的信息。
4. 光电传感器转换成电信号：光电传感器将接收到的光斑信息转换成电信号，这些信号可以是脉冲信号或模拟信号。
5. 数字信号输出：电信号被处理电路转换成数字信号，可以通过接口输出给控制系统或计算机，实现位置信息的读取和控制。
光电编码器具有高精度、高分辨率和快速反应的特点，广泛应用于机械工程、自动化控制和电子设备等领域。
光电编码器工作原理
光电编码器工作原理
光电编码器是一种使用光电转换原理进行位置和速度检测的设备。
它由一个光源和一个光电探测元件（通常是光电二极管或光敏电阻）组成。
光电编码器的工作原理基于灰度编码的原理。
灰度编码是一种二进制编码方法，其中相邻的两个码字之间只有一个位的差异。
在光电编码器中，通过光源发射一束光线，经过经过物体上的编码盘上的透明和不透明区域后，被光电探测元件接收。
当光线照射到透明区域时，光电探测元件将接收到明亮的光信号；而当光线照射到不透明区域时，光电探测元件将接收到暗淡的光信号。
通过检测到的光信号的明亮和暗淡变化，可以确定编码盘的位置和速度。
为了提高精度和减少误差，光电编码器通常使用多个光电探测元件，放置在不同的位置上。
通过比较不同位置的光电探测元件接收到的光信号，可以进一步提高测量的准确性。
光电编码器的输出通常是一个数字信号，表示位置或速度。
这个数字信号可以通过外部设备进行处理和转换，以满足具体的控制需求。
总之，光电编码器通过光电转换原理，利用灰度编码的方法来检测位置和速度。
它是一种精密的测量设备，在许多自动化和控制系统中有着广泛的应用。
光电编码器的工作原理和应用电路
光电编码器的工作原理和应用电路光电编码器的工作原理包括光电传感器、光轴、编码盘和信号处理电路。
当物体经过光电传感器时，光轴发出光，照射到编码盘上的编码位。
编码盘上有一系列的孔，这些孔根据不同的位置组成不同的二进制编码，形成编码序列。
光电传感器会检测到编码盘上的孔是否遮挡，然后输出相应的电信号。
信号处理电路将这些电信号进行解码，转化为位置和速度等信息。
光电编码器的应用电路包括信号处理电路和接口电路。
信号处理电路负责将检测到的光电信号进行放大、滤波和解码等处理。
放大电路可以将微弱的光电信号放大到合适的电压范围，以便后续电路的处理。
滤波电路可以去除噪声信号，提高信号质量。
解码电路则是将电信号转化为数字信号，进行位置和速度的计算。
接口电路负责将光电编码器的输出信号与控制系统连接，通常是通过数字信号接口（如RS485、RS232、TTL）或模拟信号接口（如电压输出、电流输出）。
光电编码器在工业自动化系统中有广泛的应用。
例如，在机床行业中，光电编码器可以测量机械手臂、平台和夹具等的位置和速度，从而实现精确控制。
在物流仓储系统中，光电编码器可以测量输送带、托盘提升机和堆垛机等设备的位置和速度，从而实现物料的准确搬运和分拣。
在半导体制造过程中，光电编码器可以测量切割机和测量机械手的位置和速度，从而实现半导体芯片的精确制造和测试。
总之，光电编码器是一种重要的传感器设备，能够将机械运动转换为电信号，广泛应用于机械控制、位置检测和半导体制造等领域。
通过光电传感器和编码盘的配合，光电编码器能够实现高精度的位置和速度测量，为各行各业的自动化系统提供了必要的反馈和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电编码器的工作原理
光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
此外，为判定旋转方向，码盘还可提供相位相差90o的两路脉冲信号。
根据检测原理，编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、尽对式以及混合式三种。
1、增量式编码器
增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判定出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械均匀寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长间隔传输。
其缺点是无法输出轴转动的尽对位置信息。
2、尽对式编码器
尽对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。
显然，码道越多，分辨率就越高，对于一个具有N位二进制分辨率的编码器，其码盘必须有N条码道。
目前国内已有16位的尽对编码器产品。
3、混合式尽对值编码器
混合式尽对值编码器，它输出两组信息：一组信息用于检测磁极位置，带有尽对信息功能；另一组则完全同增量式编码器的输出信息。
光电编码器是一种角度（角速度）检测装置，它将输进给轴的角度量，利用光电转换原理转换成相应的电脉冲或数字量，具有体积小，精度高，工作可靠,接口数字化等优点。
它广泛应用于数控机床、回转台、伺服传动、机器人、雷达、军事目标测定等需要检测角度的装置和设备中。
内容来源网络，由深圳机械展收集整理！
更多机器人、自动化、数控设备展览展示，就在深圳机械展！
发那科（FANUC）、ABB、柯马（COMAU）、爱普生（EPSON）、川崎（Kawasaki）、Fronius（伏能士）、OTC（欧地希）、东芝（TOSHIBA）、瑞森可（Rethink）、那智（Nachi）、配天（A&E）、华数（HS ROBOT）、广数（GSK）、福士（FUJISAN）、德富莱（B&P）、策维（Ceway）、科盈（COWIN）、林积为（LJV）、先锋（Pioneer）、欧特（OTG）、翠峰（CUIFENG）、罗庚（LOGEN）、松庆（SONGQ）/德富莱（B&P）、策维（Ceway）、先锋（Pioneer）、欧特（OTG）、发那科（FANUC）、ABB、柯马（COMAU）、爱普生（EPSON）、东芝（TOSHIBA）、昕芙旎雅（Sinfonia）、瑞森可（Rethink）、海科瑞（HIKER）、林积为（LJV）、配天（A&E）、正驰（JEANSTAR）、格瑞克（Greka）、有利康（VICOMMTECH）/易格斯（igus）、施耐博格（SCHNEEBERGER）、博世力士乐（Rexroth Bosch Group）、瑞伟（R+W）、纽卡特（NEUGART）、日本THK、艾克欧IKO、哈默纳科（HD SYSTEMS）、DURI（斗利）、上银（HIWIN）、银鼎、TBI（全球传动）、绿的（LEADER）、德士凸轮（DEX）、永纮（YONG-HONG）、ABBA（国际
直线科技）、TPI（东培）、CSK（希思克）、直得（CPC）、湘聚（SUNET）等等等。
