避雷器及接地装置下
接地装置及防雷装置的定期检查操作规程
接地装置及防雷装置的定期检查操作规程
1、检查周期
（1）变（配）电所的接地与避雷装置每年应检查一次；避雷器检查每年不应少于一次，雷雨季节前应做好预防性试验或进行检查，发现问题应及时更换与处理。
接地电阻值应符合安全运行要求；
（2）根据建、构筑物的具体情况，对接地线的运行情况应每年检查1—2次；
（3）各种防雷装置的接地装置每年在雷雨季前应检查一次；
（4）对有腐蚀性土壤的接地装置，应根据运行情况一般每3—5年对地面下接地体检查一次；
（5）手持式、移动式电气设备的接地线在每次使用前应进行检查；
（6）接地装置的接地电阻一般应定期进行测量。
2、检查项目
（1）检查接地装置的各连接件的接触是否良好，有无损伤、折断和腐蚀现象，接地装置连接点不得有损伤、折断和腐蚀状况；大接地系统的电阻值不应超过0.5Ω，小接地系统的电阻值不应超过10Ω；
（2）对含有强酸、强碱、盐等化学成分的土壤地带每5年应检查地面下500mm以下部位的接地体的腐蚀程度；
（3）在土壤电阻率最大时（一般为雨季前）测量接地装置的接
地电阻，并对测量结果进行分析比较；
（4）检查电气设备与接地线连接、接地线与接地网连接、接地线与接地干线连接是否完好；
（5）避雷器外观检查，瓷表面不应有破损与裂纹，引线桩头无松动，安装应牢固不得倾斜。
3、避雷器在运行中应与配电装置同时进行巡视检查，雷电后，应增加巡视。
（1）瓷套是否完整；
（2）导线与接地引线有无烧伤痕迹和断胶现象；
（3）水泥接合缝及涂刷的油漆是否完好；
（4）10KV避雷器上帽引线处密封是否严密，有无进水现象；
（5）瓷套表面有无严重污秽。
房屋建筑物避雷装置和接地装置的维修
房屋建筑物避雷装置和接地装置的维修房屋建筑物避雷装置和接地装置的维修提要：同时为确保房屋电气设备和用电的安全，又必须采取保护性接地、接零。
房屋的管、修单位，除应做好既有避雷设备和接地装置的维修和修理外房屋建筑物避雷装置和接地装置的维修为避免房屋建筑物遭受雷击损害，应按《建筑电气设计技术规程》(jBj 16 - 8 3 )规定对有关房屋建筑物安设避雷装置。
同时为确保房屋电气设备和用电的安全，又必须采取保护性接地、接零。
房屋的管、修单位，除应做好既有避雷设备和接地装置的维修和修理外，对应设而未设的或装置不完善的，应结合房屋修缮，预以增设完善。
一、防雷要求分类雷是自然界中自然放电的一种现象，当带电云层中的电荷越积越多时，会向附近带异性电荷的云层或向地面放电，这就是雷电现象。
当雷电经过建筑物或电气设备时，其电流值可高达数万或数十万安，给建筑物、电气设备或人员造成严重的破坏或危及生命。
为了保护建筑物免受雷击，应针对雷击的规律和危害性，分别对直接雷、感应雷、架空线引入高电位采取相应的措施。
（一）防雷等级的划分1.第一类凡在建筑物中存放爆炸物品，或经常发生瓦斯、蒸汽、尘埃与空气的混合物，因电火花发生爆炸，致使建筑物损坏或人员伤亡者。
2.第二类凡在建筑物中贮存大量易燃物品的房屋；或具有重要政治意义的民用建筑物。
3.第三类不属于第一、第二类的范围，而需要作防雷保护的建筑物。
（二）各类建筑物的防雷措施1.第一类建筑物（1）防止直接雷1）低于15m的建筑物，用独立避雷针保护，接地电阻小于10 Q，引下线距离墙面及接地装置距地下金属管道或电缆不小于3 m。
2）高地3 0m的建筑物，避雷针可装于建筑物屋顶，接地电阻小于5 Q，建筑物的钢筋及室内的金属设备，均应彼此连接接地。
避雷针应高出爆炸性管道3 m，离开5 m。
（2）防止感应雷1）非金属屋面用明装避雷网保护，金属或钢筋混凝土屋面可直接接地作防感应雷。
2）接地电阻小于5 Q,接地装置应沿建筑物四周环形敷设。
防雷接地装置检查及维护内容
防雷接地装置的检查和保护内容防雷接地装置的检查和保护内容有：(1)检查接地引下线的完好性和锈蚀状况，接地体邻近地面有否挖开及其余异样状况。
(2)接地引下线每年在雷雨季节前应检查一次，埋入地下0.5m 以上的一段比较简单发生锈蚀，必需时应挖开地面进行检查。
特别是对含有重酸、碱、盐及金属矿岩等化学成分的土壤地带的接地装置，一般每 5 年应挖开局部地面进行检查。
(3)丈量接地装置的接地电阻。
丈量周期一般有 6 种状况。
①发电厂和变电所的总接地网，每年丈量一次。
②发电厂和变电所的独立避雷针的接地装量及构架上所安装的避雷针的集中接地装置，每 3~5 年起码应丈量一次。
③发电厂和变电所阀型避雷器的集中接地装置，每1~2年起码应丈量一次。
④架空送电线路杆塔的接地电阻，每 5 年起码应丈量一次，丈量时应将接地引下线与杆塔分开。
关于变电所进线段避雷线的接地电阻，应适合缩短丈量周期，一般每 2 年应测量一次。
⑤对配电线路上的接地电阻，每隔2~3 年起码应丈量一次。
⑥关于一般性的工业建、修建物及民用建筑物，每隔2~3年起码应丈量一次。
关于暗装避雷网或利用混凝土钢筋柱子中的钢筋作为引下线的工程，因为设计的规定，都特别靠谱，一般不需要平常检查。
但每隔5～6 年，须由顶部明装避雷线的地方作接地电阻丈量，或在首层配电屏接地端子处测量。
(4)丈量接地电阻要在雷雨季节前土壤电阻率最大的季节内进行，即夏天土壤最干燥期间或冬天土壤冰冻最甚时期，以保证所测接地电阻的正确性。
依据检查状况，若发现有不符合要求的地方，应实时作挽救办理。
比如接地引下线的断续卡接触不良时，就应除锈拧紧；当导体腐化达30% 以上时，则应改换导体；如接地电阻超出规定值的20%时，则一定装设协助接地极等。

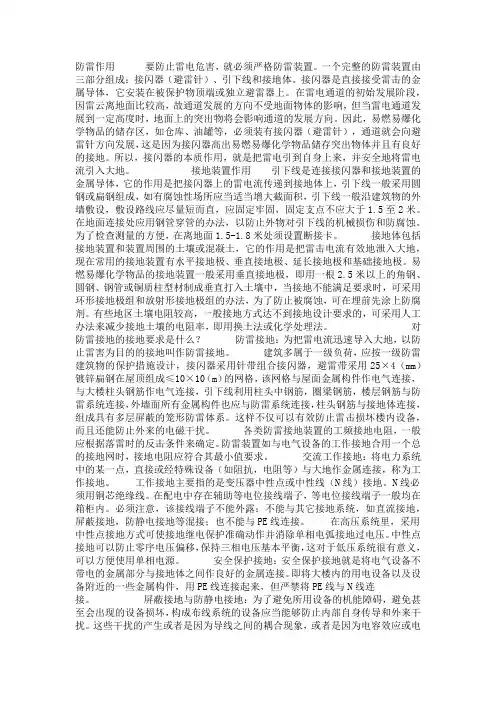

什么是防雷接地
防雷作用要防止雷电危害，就必须严格防雷装置。
一个完整的防雷装置由三部分组成：接闪器（避雷针）、引下线和接地体。
接闪器是直接接受雷击的金属导体，它安装在被保护物顶端或独立避雷器上。
在雷电通道的初始发展阶段，因雷云离地面比较高，故通道发展的方向不受地面物体的影响，但当雷电通道发展到一定高度时，地面上的突出物将会影响通道的发展方向。
因此，易燃易爆化学物品的储存区，如仓库、油罐等，必须装有接闪器（避雷针），通道就会向避雷针方向发展，这是因为接闪器高出易燃易爆化学物品储存突出物体并且有良好的接地。
所以，接闪器的本质作用，就是把雷电引到自身上来，并安全地将雷电流引入大地。
接地装置作用引下线是连接接闪器和接地装置的金属导体，它的作用是把接闪器上的雷电流传递到接地体上，引下线一般采用圆钢或扁钢组成，如有腐蚀性场所应当适当增大截面积，引下线一般沿建筑物的外墙敷设，敷设路线应尽量短而直，应固定牢固，固定支点不应大于1.5至2米。
在地面连接处应用钢管穿管的办法，以防止外物对引下线的机械损伤和防腐蚀。
为了检查测量的方便，在离地面1.5-1.8米处须设置断接卡。
接地体包括接地装置和装置周围的土壤或混凝土，它的作用是把雷击电流有效地泄入大地，现在常用的接地装置有水平接地极、垂直接地极、延长接地极和基础接地极。
易燃易爆化学物品的接地装置一般采用垂直接地极，即用一根2.5米以上的角钢、圆钢、钢管或铜质柱型材制成垂直打入土壤中，当接地不能满足要求时，可采用环形接地极组和放射形接地极组的办法，为了防止被腐蚀，可在埋前先涂上防腐剂。
有些地区土壤电阻较高，一般接地方式达不到接地设计要求的，可采用人工办法来减少接地土壤的电阻率，即用换土法或化学处理法。
对防雷接地的接地要求是什么？防雷接地：为把雷电流迅速导入大地，以防止雷害为目的的接地叫作防雷接地。
建筑多属于一级负荷，应按一级防雷建筑物的保护措施设计，接闪器采用针带组合接闪器，避雷带采用25×4（mm）镀锌扁钢在屋顶组成≤10×10（m）的网格，该网格与屋面金属构件作电气连接，与大楼柱头钢筋作电气连接，引下线利用柱头中钢筋，圈梁钢筋，楼层钢筋与防雷系统连接，外墙面所有金属构件也应与防雷系统连接，柱头钢筋与接地体连接，组成具有多层屏蔽的笼形防雷体系。
线路避雷器安装要求标准
线路避雷器安装要求标准在电力系统中，线路避雷器的作用是保护电力设备和线路免受雷击损坏。
正确并合格地安装线路避雷器对于维护电力系统的安全稳定运行至关重要。
本文将详细介绍线路避雷器安装的相关要求和标准。
一、线路避雷器选择选择合适的线路避雷器是确保安装效果的首要步骤。
根据不同的电力系统和环境条件，选择适宜的避雷器型号和规格。
一般来说，线路避雷器应具备以下特点：1. 额定电压与系统电压相符；2. 能够耐受系统频率下的耐受电压；3. 具备足够的放电能力以及快速响应的击穿电压。
二、线路避雷器的安装位置线路避雷器的安装位置应根据具体情况进行合理选择。
一般来说，应在主要设备设施上设置避雷器，如变压器、断路器、隔离开关等。
同时，根据距离和布置条件，还应设置适量的避雷器进行连续保护。
三、线路避雷器的安装方法线路避雷器的安装必须符合相关的标准和技术要求。
一般情况下，避雷器应垂直安装于支架上，并采用合适的接地装置。
以下是安装线路避雷器的详细步骤：1. 确定避雷器的安装位置，并进行必要的准备工作，如清理杂物、检查接地装置等。
2. 安装防振装置：根据实际情况，安装避雷器附近的防振装置，以确保避雷器的稳定性和抗震性。
3. 安装避雷器，将避雷器垂直安装于支架上，固定螺栓并加固。
4. 连接导线：将避雷器与接地装置进行可靠连接，确保电流能够顺利通过。
5. 检查和测试：安装完毕后，对线路避雷器进行检查和测试，确保安装质量符合标准要求。
四、线路避雷器的维护与保养为了保证线路避雷器的正常工作，必须定期进行维护与保养。
以下是一些常见的维护措施：1. 定期清理：定期检查线路避雷器的表面情况，清理附着在避雷器表面的灰尘和污垢，以确保其绝缘性能。
2. 检测接地装置：定期检测接地装置的电阻值，确保其符合要求，如有问题及时进行处理。
3. 定期检测：定期进行避雷器的电气性能测试，如耐压测试和击穿电压测试，以确保其正常工作。
4. 及时更换：如果避雷器出现损坏或老化等情况，应及时更换，以保证其可靠性和绝缘性能。
10kV及以下配电线路的防雷保护与接地装置
10kV及以下配电线路的防雷保护与接地装置摘要：随着我国经济社会的飞速发展和城市化建设的不断进步，我国城市配电系统的内外部环境发生了较大的变化，给10kV及以下配电线路的发展带来了机遇的同时，也带来了较大的挑战，对10kV及以下配电线路进行科学合理的防雷保护，对我国电力事业发展有重要意义。
文章主要对10kV及以下配电线路的防雷保护与接地装置进行分析，避免更多事故发生。
关键词：配电线路；雷击；防雷引言近年来，我国的电网覆盖率不断提升，作为电网系统的重要组成部分，配电线路直接影响着城市电网系统的发展。
由于10kV及以下配电线路点多面广，线路结构复杂，在运行过程中很容易发生事故，会严重影响线路的安全与平稳的运行，给人们的生产生活带来影响。
尤其是在夏季，很容易受到雷击导致短路现象的发生，在暴雨、雷电、大风的天气，线路的某一个位置因为受潮、腐蚀、风吹等原因使电线的绝缘下降，导致线与线、线与地有部分电流通过，发生漏电事故，极易引发火灾。
受大风影响，地面的漂浮物挂在线路上也会造成短路，对线路造成损害，影响正常的供电，因此，要想解决这些问题，就必须找到10kV及以下配电线路的雷击故障以及发生故障的原因，从而制定出有针对性的解决方案，努力做好防范应对工作。
1配电线路雷击灾害的原因分析10kV配电线路一般没有设置避雷线进行保护，且线路绝缘水平通常较低，再加上交叉布设的网状结构，不仅增大其直击雷雷害事故发生率，同时感应雷也会产生较大的冲击破坏。
从大量的运行分析和实地调查发现，雷击跳闸事故率约占10kV电网总故障率的80%以上，极大影响了10kV配电线路供电的安全可靠性和节能经济性。
大量研究和运行检修维护经验表明，10kV配电线路发生雷击的原因主要表现在以下三个方面：（1）线路绝缘水平偏低。
10kV架空配电线路遭受雷击的最根本原因是绝缘能力低下，这是因为它特殊的材质，导致10kV架空配电线路在正常的工作运行中很容易在雷雨天气中遭受雷击灾害。
防雷接地的测试及日常检查内容介绍
防雷接地的测试及日常检查内容介绍一、防雷接地的测试方法1、你先找到防雷接地网的接地引线或等电位联接箱2、用接地电阻测测试仪测接地电阻（有两根测试桩0.4M的要插入泥土，一根距测试点20米，一根40米，所以测试点周围42米范围内要有泥土）3、接地电阻值越小越好，具体合格值当设计有要求时必需按设计要求规定，设计没要求时不能大于4欧。
二、防雷检测主要检测内容1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。
2、接地系统的有效接地电阻，要求≤10Ω。
4、电源防雷系统的对地绝缘阻抗是否在允许值，接地系统是否牢靠，瞬时钳压数值是否有变化等。
5、信息系统信号防雷系统，对于连接的电阻是否属于参数允许值，瞬时钳压数值是否有变化，对地绝缘电阻的正常值等。
一般的防雷检测基本是有这些方面的，还要根据属地的地方性要求，毕竟高雷暴地区的要求会高一些。
三、日常检查项目（1）防雷装置引雷部分、接地引下线和接地体三者之间连接良好。
（2）运行中应定期测试接地电阻，接地电阻应符合规定要求。
（2）避雷器应定期做好预防性试验。
（3）避雷针、避雷线及其接地线应无机械损伤和锈蚀现象。
（4）避雷器绝缘套管应完整，表面应无裂纹、无严重污染和绝缘剥落等现象。
（5）定期抄录放电记录器所指示的避雷器的动作次数。
（6）接地部分接地应良好。
此外，在每年的雷雨季节来临之前，应进行一次全面的检查、维护，并进行必要的电气预防性试验。
四、具体的试验项目1）测量接地部分的接地电阻。
2）避雷器标称电流下的残压试验。
3）避雷器工频放电电压试验。
4）4）避雷器密封试验等。
防雷验收规范
建设工程防雷设施验收规范1.1新建防雷工程防雷设施竣工验收应在防雷检测、验收部门旳参与下, 由建设单位主持, 施工、监理等单位参与共同进行。
1.2防雷设施验收涉及下列部分1、防直击雷旳防雷装置部分（涉及接闪器、引下线、接地装置）2、等电位联结（涉及建筑物外屋面金属物、高层均压环、多种入户管道、电力线和信息线路外皮旳等电位连接、室内多种金属管道、电梯、步行梯、各层等电位箱、电源箱旳等电位联结）3、供电系统及低压配电保护（涉及供电方式、电器预留接地、SPD电涌保护器）4、屏蔽装置（涉及多种屏蔽网、屏蔽室）1.3防雷设施验收前, 建设单位应向气象监督机构提交验收申请报告, 并附下列文献：1、设计阐明和防雷设计图纸（1基础防雷平面图、2屋面防雷平面图、3立面图、4四置图、5高层均压环设立图、6防雷施工大样图、7总配电图、8SPD安装系统图）2、施工阶段修改防雷设计旳修改图纸及阐明3、隐蔽工程旳图纸及施工验收记录。
4、接地装置旳接地电阻测量记录单。
5、安装避雷器旳系统安装图。
1.4防雷设施验收原则：被检防雷设施应与设计一致并符合技术规范旳规定。
已装防雷装置所用材料、安装位置、焊接面、整体布局与设计图纸规定相符, 如有修改应有修改图纸和阐明, 其修改部分应达到技术规范旳规定。
1.5防雷系统中所使用旳防雷产品应符合国标旳规定, 产品旳规格、型号、技术参数应符合设计规定。
第二节建设工程防雷设施技术规定和指标2.1基础接地技术规定和指标基础接地分为人工接地和自然基础接地两种。
2.1.1人工接地装置是指非运用建筑物基础桩地梁, 而用角钢、扁钢或专用成品制作件, 人工布设旳接地装置。
接地电阻Ri:按不同防雷类别应分别符合下列指标。
第一类和第二类防雷建筑物：Ri≤10Ω；第三类防雷建筑物：Ri≤30Ω。
2.1.2自然基础接地装置是指运用建筑物钢筋混凝土基础、桩、地梁内钢筋作为接地旳装置。
接地装置应做成环形接地接地体电阻值：自然接地体旳接地电阻Ri≤1Ω(综合信息类)或4Ω(一般类)；土壤电阻率：按用接地电阻测试仪测量旳实测值。
防雷及接地安装技术标准
防雷及接地安装技术原则一、合用范围本章合用于一般工业与民用建筑防雷及接地安装工程。
二、编制根据《建筑电气工程施工质量验收原则》（GB50303－）《建筑电气工程施工工艺原则》三、基本规定1、接地装置旳埋设深度其顶部距地面不应不不小于0.6M，接地极应垂直安装。
2、垂直接地极旳长度不应不不小于2.5M，其互相之间旳间距当设计无规定期，不应不不小于5M。
3、接地装置与建筑物旳距离不应不不小于1.5M。
4、接地干线旳连接应采用焊接，焊接处焊缝应饱满，不得有夹渣、咬肉、虚焊、气孔等缺陷，焊接处应做防腐处理。
5、接地线在穿越墙壁、楼板和地坪处应加套管保护，采用金属套管时应对套管接地。
6、接地干线沿建筑物墙壁水平敷设时，距地面应为250～300mm；接地线与建筑物旳间隙为10～15mm；支持件间距在水平直线部分为0.5～1.5m，转弯部分为0.3～0.5m，同一室内支持件间距应一致。
7、在接地线跨越伸缩缝、沉降缝处时，应设置赔偿器，可用接地线弯成弧状作赔偿器。
8、屋面避雷带安装旳支持件距离应均匀设置，在每一直线段旳间距水平宜为0.5～1.5m，垂直谊教育界1.5～2.5m，在转弯处应对称，一般为0.3～0.5m。
9、避雷带旳安装高度为150mm，并设在女儿墙中心，当女儿墙宽度不小于300mm时，避雷带距女儿墙外侧宜为100mm。
10、明敷避雷引下线在易受机械损坏和危及人员安全处，在距地1.7m至地下0.3m旳一段引下线应加保护措施。
四、施工准备1、技术准备a、熟悉施工图纸及对应施工图集。
b、施工前应进行技术交底。
c、配置对应旳施工质量验收规范。
2、材料准备a、镀锌钢材必须有产品质量证明书，且应选用热镀锌材料。
b、电焊条、油漆、镀锌螺栓等辅助材料均已配置，且均有合格证。
3、重要机具a、电焊机、电焊工具、钢锯、切割机、电锤、台钻、手枪钻、铁锹、铁镐、大锤等。
b、接地摇表。
4、作业条件a、接地装置旳安装应按设计位置清理好场地；当运用基础钢筋作接地线时，基础钢筋应绑扎完毕。
避雷及接地装置接地隐蔽工程验收记录
避雷及接地装置接地隐蔽工程验收记录
一、验收单位：验收单位：年月日
二、工程概况：
项目名称：
项目地点：
施工单位：
监理单位：
设计单位：
三、施工工艺及材料：
1.避雷器型号及规格：
2.避雷接地装置类型：
3.接地材料：
四、隐蔽工程验收：
1.开挖接地体验收
a.开挖接地体位置与尺寸是否符合设计要求？
b.开挖接地体深度是否符合设计要求？
c.接地体底部是否平整？
d.接地体周围是否有明显的裂缝或变形？
e.接地体底部是否碾压整平？
2.接地体材料验收
a.接地体材料是否符合设计要求？
b.接地体连接件是否齐全、无损坏？
3.埋设接地体验收
a.接地体埋设是否符合设计要求？
b.接地体周围是否有外来物或建筑垃圾？
4.接地装置与避雷器验收
a.避雷器安装位置是否符合设计要求？
b.避雷器安装固定是否牢固？
c.避雷器引下线安装高度是否符合规范要求？
d.接地网布置是否合理？
e.接地装置与设备之间的连接是否良好？
五、验收结论：
1.验收合格
2.验收不合格，需要重新整改。
六、存在的问题及整改要求：
1.问题描述：
2.整改要求：
七、其他事项：
1.验收人员签名：
2.监理单位签字：
3.施工单位签字：
4.设计单位签字：
以上是避雷及接地装置接地隐蔽工程的验收记录，如有不足之处，请多多指教。
建筑施工现场的防雷保护
建筑施工现场的防雷保护建筑施工现场的防雷保护是一项不容忽视的重要工作。
这关系到建筑设施、施工设备和人员的安全。
特别是根据国家气象局的统计资料，我国近年来不少地域由于城市热岛效应等原因，致使雷电灾害频率逐年上升，而正处于整体变动中的建筑施工现场的防雷保护更应倍加重视。
一、避雷针的设置安装避雷针是防止直击雷的主要措施。
当施工现场位于山区或多雷地区,变电所、配电所应装设独立避雷针.正在施工建造的建筑物，当高度在20m以上应装设避雷针。
施工现场内的塔式起重机，井字架及脚手架机械设备,若在相邻建筑物、构筑物的防雷设置的保护范围以外，且在表1中规定范围内，则应安装避雷针.若最高机械设备上的避雷针，且应保证最后退出现场，则其他设备可不设避雷针。
施工现场仙机械设备需安装避雷针的规定表1见表避雷针的接闪器一般选用ф16mm圆钢，长度为1~2m，其顶端应车制成锥尖.接闪器须热镀锌。
机械设备上的避雷针的防雷引下线可利用该设备的金属结构体，但应保证电气联接。
机械设备所有的动力、控制、照明、信号及通信等线路，应采用钢管敷设.钢管与机械设备的金属结构体作焊接以保证其接地通道的电气连接。
二、避雷器装设避雷器是防止雷电侵入波的主要措施。
高压架空线路及电力变压器高压侧应装设避雷器，避雷器的安装位置应尽可能靠近变电所。
避雷器宜安装在高压熔断器与变压器之间，以保护电力变压器线路免于遭受雷击。
避雷器可选用FS-10型阀式避雷器，杆上避雷器应排列整齐、高低一致。
1 0kV避雷器安装的相间距离不于小350 mm。
避雷器引线应力求做到短直、张驰适度、连接紧密，其引上线一般采用16mm2的铜芯绝缘线，引下线一般采用25mm2的钢芯绝缘线。
避雷器防雷接地引下线采用“三位一体”的接线方式,即：避雷器接地引下线、电力变压器的金属外壳接地引下线和变压器低压侧中性点引下线三者连接在一起，然后共同与接地装置相连接.这样,当高压侧落雷使避雷器放电时，变压器绝缘上所承受的电压,即为避雷器的残压，将无损于变压器绝缘。
避雷.防雷及接地安装施工工艺标准
避雷.防雷及接地安装施工工艺标准根据GB 50057-94《建筑物防雷设计规范》第4.1.2条的要求：避雷带可采用圆钢或扁钢制成，其材料应符合以下要求：圆钢直径不小于8mm扁钢截面积不小于48mm2厚度不小于4mm。
避雷带可沿建筑物四周女儿墙上敷设，并与避雷针、引下线、天面电磁屏蔽网做良好的连接。
26．4．1 主控项目建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
检验方法:观察检查和检查安装记录。
26．4．2 一般项目1．避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
检验方法:观察检查。
2．避雷带应平正顺直，固定点支持件间距均匀。
固定可靠，每个支持件应能承受大于49N(5kg)的垂直拉力。
当设计无要求时，支持件间距水平直线部分0.5～1.5m垂直直线部分，弯曲部分0.3～0.5m。
检验方法:检查拉力试验记录，观察或尺量检查。
3．避雷针体垂直，避雷网规格尺寸和弯曲半径正确。
避雷针针体垂直度偏差不大于顶端针杆的直径。
钉体各节尺寸表3-49项目针全高（mm）1.02.03.04.05.0上节1000 2000 1500 1000 1500中节—— 1500 1500 1500下节——— 1500 2000（4）避雷针应垂直安装牢固，垂直度允许偏差为3/1000。
（5）焊接要求详见第4.2.2.（2）条清除药皮后刷防锈漆。
（6）避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：A、独立避雷针一般采用直径为19mm镀锌圆钢。
B、屋面上避雷针一般宜采用直径25mm镀锌钢管。
C、水塔顶部避雷针采用直径25mm或40mm的镀锌管。
D、烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管。
E、避雷环用直径12mm镀锌圆钢或截面为l00mm2镀锌扁钢，其厚度为4mm。
3.7.2 避雷针制作：按设计要求的材料所需的长度分上、中、下三节进行下料。
2020年高压电工操作证资格考试复习题库及答案(一)
2020年高压电工操作证资格考试复习题库及答案（一）一、判断题(正确的选择√；错误的选择×。
共66题，每题0分，共0分)1、停电检修作业后,送电之前,原在配电室内悬挂的临时接地线,应由值班员拆除。
您的答案：正确答案：对2、接地线必须是三相短路接地线,不得采用三相分别接地或单相接地。
()您的答案：正确答案：对3、在发生严重威胁设备及人身安全的紧急情况下,可不填写工作票及操作票,值班人员立即断开有关的电源。
您的答案：正确答案：对4、当验明设备确己无电压后,应立即将检修设备三相短路并接地。
()您的答案：正确答案：对5、一般地,电力系统的运行电压在正常情况下不允许超过额定电压。
(？)您的答案：正确答案：错6、管型避雷器由产气管、内部间隙和外部间隙三部分组成。
(？)您的答案：正确答案：对7、避雷针及其接地装置不能装设在人、畜经常通行的地方。
(？)您的答案：正确答案：对8、避雷针一般安装在支柱(电杆)上或其他构架、建筑物上,必须经引下线与接地体可靠连接。
(？)您的答案：正确答案：对9、大小不随时间变化的电流称为直流电流。
()您的答案：正确答案：错10、电路中任意两点间电位的差值称为电压。
()您的答案：正确答案：对11、三相交流电路有三个交变电动势,它们频率相同、相位互差1200。
()您的答案：正确答案：对12、摇表摇动后产生的电压,L端为负极,E端为正极。
您的答案：正确答案：对13、某一段时间内负载消耗的电能可以用电度表来测量。
您的答案：正确答案：对14、接地电阻测量仪主要由手摇发电机,电流互感器,电位器以及检流计组成。
您的答案：正确答案：对15、对调压要求高的情况,可选用有载调压变压器,使变压器的电压分接头在带负荷情况下实时调整,以保证电压稳定。
()您的答案：正确答案：对16、在降压变电所内,为了限制中压和低压配电装置中的短路电流,可采用变压器低压侧分列运行方式。
()您的答案：正确答案：对17、当电路发生短路或严重过负荷时,熔断器能自动切断故障电路,从而使电器设备得到保护。
2避雷及接地装置接地隐蔽工程验收记录
2避雷及接地装置接地隐蔽工程验收记录日期：xxxx年xx月xx日项目名称：xxxx项目工程地点：xxxx地点工程单位：xxxx单位监理单位：xxxx单位施工单位：xxxx单位一、项目概述本次工程是为了确保建筑物在雷电天气下的安全运行，采取了避雷及接地装置接地隐蔽工程。
该工程包括避雷器、接地极、接地线等设备的安装，确保设备的有效接地，保护建筑物及其内部设备。
二、施工过程1.施工单位按照图纸要求，对避雷器、接地极、接地线等设备进行了准确的安装。
2.施工单位使用了符合国家标准的材料和设备，并在施工过程中注意了安全措施，确保施工人员的人身安全。
3.施工单位按照规范对避雷器、接地极、接地线等设备进行了必要的测试，确保设备的正常运行。
三、验收内容1.避雷器安装验收（1）根据图纸要求，避雷器的安装位置正确，与建筑物之间的距离合理。
（2）避雷器的接地线与接地极连接正常，接地线电阻符合规范要求。
（3）避雷器与其他设备之间的连接牢固，无松动现象。
2.接地极安装验收（1）接地极的数量及布置符合设计要求。
（2）接地极的材料、尺寸符合规范要求。
（3）接地极的安装深度符合规范要求。
（4）接地极与接地线之间的连接正常，无松动现象。
3.接地线安装验收（1）接地线的材料、规格符合国家标准要求。
（2）接地线的敷设路径合理，与避雷器、接地极之间的连接正常。
（3）接地线的绝缘性能良好，无破损、老化现象。
四、验收结论经过对避雷及接地装置接地隐蔽工程的验收，施工单位按照设计图纸要求进行了设备的安装，材料规格符合国家标准要求，施工质量良好。
避雷器、接地极、接地线等设备的安装位置、连接正常，达到了设计要求。
验收结论如下：1.避雷器安装合格。
2.接地极安装合格。
3.接地线安装合格。
五、存在的问题及改进措施在实际施工过程中，发现以下问题：1.XX避雷器与接地线之间存在连接不牢固的情况，需要进行重新固定。
2.XX接地极的安装深度未完全达到规范要求，需要重新调整。
10kV配网架空线路差异化防雷对策分析
10kV配网架空线路差异化防雷对策分析发布时间：2022-08-10T09:00:17.350Z 来源：《当代电力文化》2022年第6期作者：何坚[导读] 在山区10KV配网架空线路的运行中，因防雷措施不当、防雷能力不足，易出现短路、线路损坏、起火等问题，不仅影响电力的正常使用，还会造成一定经济损失。
何坚广东电网有限责任公司韶关始兴供电局，512500摘要：在山区10KV配网架空线路的运行中，因防雷措施不当、防雷能力不足，易出现短路、线路损坏、起火等问题，不仅影响电力的正常使用，还会造成一定经济损失。
相关调查称，因雷击造成的配电线路事故在所有事故中占比约为21.9％。
可见，采取科学的、适宜的防雷技术，对于保护配网线路、保障供电稳定性具有重要意义。
本文结合实践经验，探讨了差异化防雷对策在山区10KV配网架空线路中的应用。
本文主要分析10kV配网架空线路差异化防雷对策分析。
关键词：电力配电系统；防雷；接地引言电力配电系统经常会受到雷电的侵扰，为了避免对配电系统运行的稳定性与安全性造成影响，必须重视配电系统的防雷与接地工作。
配电系统防雷接地技术是一项较复杂的技术，应当根据配电系统中设备的不同和具体的环境，采取切实可行的防雷与接地技术方案，合理规划，确保防雷与接地保护措施的有效性，切实对电力配电系统起到应有的保护作用，将雷击对电力配电系统所带来的损害降到最低。
1、雷电对配网线路的危害雷电对配网线路造成的危害有三种。
第一种是电性质的破坏，几十万、上百万伏的冲击电压会损坏线路设备的绝缘装置，将导线烧断、杆塔劈裂，从而引起停电，绝缘损坏后，易造成火灾、爆炸事故；雷电流进入地下，易造成接触／跨步电压的触电事故。
第二种是热性质的破坏，雷电流通过导体时，短时间内释放大量热能，造成导线燃烧、金具熔化，继而引起火灾、爆炸等事故。
第三种是机械性质的破坏，雷电击中杆塔、绝缘子，导致这些设备物体损坏，甚至爆裂成碎片。
2、配电变压器防雷措施2.1配电变压器安装位置的优化针对以上内容进行分析可知，通常情况下配电变压器被雷电击中的位置是存在一定共性的，因此在进行配电变压器安装过程中应当充分保障配电变压器安装位置得到优化。
避雷器运维细则
避雷器运维细则1运行规定1.1一般规定1.1.1110kV 及以上电压等级避雷器应安装泄漏电流监测装置。
1.1.2安装了监测装置的避雷器，在投入运行时，应记录泄漏电流值和动作次数，作为原始数据记录。
1.1.3瓷外套金属氧化物避雷器下方法兰应设置有效排水孔。
1.1.4瓷绝缘避雷器禁止加装辅助伞裙，可采取喷涂防污闪涂料的辅助防污闪措施。
1.1.5避雷器应全年投入运行，严格遵守避雷器交流泄漏电流测试周期，雷雨季节前测量一次，测试数据应包括全电流及阻性电流，合格后方可继续运行。
1.1.6当避雷器泄漏电流指示异常时，应及时查明原因，必要时缩短巡视周期。
1.1.7系统发生过电压、接地等异常运行情况时，应对避雷器进行重点检查。
1.1.8雷雨时，严禁巡视人员接近避雷器。
1.2紧急申请停运规定运行中避雷器有下列情况时，运维人员应立即汇报值班调控人员申请将避雷器停运，停运前应远离设备：1.2.1本体严重过热达到危急缺陷程度。
1.2.2瓷套破裂或爆炸。
1.2.3底座支持瓷瓶严重破损、裂纹。
1.2.4内部异常声响或有放电声。
1.2.5运行电压下泄漏电流严重超标。
1.2.6连接引线严重烧伤或断裂。
1.2.7其他根据现场实际认为应紧急停运的情况。
2巡视2.1例行巡视2.1.1引流线无松股、断股和弛度过紧及过松现象；接头无松动、发热或变色等现象。
2.1.2均压环无位移、变形、锈蚀现象，无放电痕迹。
2.1.3瓷套部分无裂纹、破损、无放电现象，防污闪涂层无破裂、起皱、鼓泡、脱落；硅橡胶复合绝缘外套伞裙无破损、变形，无电蚀痕迹。
冷月无声2.1.4密封结构金属件和法兰盘无裂纹、锈蚀。
2.1.5压力释放装置封闭完好且无异物。
2.1.6设备基础完好、无塌陷；底座固定牢固、整体无倾斜；绝缘底座表面无破损、积污。
2.1.7接地引下线连接可靠，无锈蚀、断裂。
2.1.8引下线支持小套管清洁、无碎裂，螺栓紧固。
2.1.9运行时无异常声响。
2.1.10监测装置外观完整、清洁、密封良好、连接紧固，表计指示正常，数值无超标；放电计数器完好，内部无受潮、进水。
276497_防雷接地知识(自己收集的)
一、接地装置1、名词解释：接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。
地装置由接地极、接地极引线和接地母排三部分组成，它被用以实现电气系统与大地相连接的目的。
与大地直接接触实现电气连接的金属物体为接地极。
它可以是人工接地极，也可以是自然接地极。
对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。
接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。
它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。
接地极与接地母排之间的连接线称为接地极引线。
按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。
2、工程量清单示例项目编码；030209001001项目名称；接地装置项目特征；1、接地母线材质、规格：应说明接地母线的敷设部位（户内户外）并说明材料种类及规格2、接地极材质、规格：说材料种类及夫格，还要注明土质种类项3、相关定额计算规则及有关规定（1）、接地极接地极制作安装：以“根”为计量单位，长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。
接地极一般使用在小型建筑，而且无桩基的工程。
如用整个底板钢筋作为接地极，应套用补充定额，如基础接地采用基础主次梁内两根主筋做接地极，可参照柱梁引下线子目。
（2）、接地母线：就是将引下线送来的雷电线分送到接地极的导体。
户外接地母线一般敷设在沟内，敷设前应设计要求挖沟，沟底不得小于0.5米，然后埋入扁钢。
可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设等。
户外接地母线敷设定额已包括母线地沟土方的挖、填及夯实工作，不再另行计算土方量，如遇石方、矿渣、流沙、积水、障碍物等可另行计算。
接地母线敷设，按设计长度以“米”为计量单位计算工程量，接地终线、避雷线敷设。
均按延长米计算，其长度按施工图设计水平和垂直规定长度另加3.90%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。
防雷与接地安全操作规程
防雷接地安全操作规程一、防雷设备用于防雷装置中接受雷云放电的金属导体称为避雷器。
接闪器有避雷器、避雷线、避雷带、避雷网等。
所有接闪器都经过引下线与接地体相连，可靠接地。
工频接地电阻要求不超过10Ω。
1．避雷器避雷器通常采用镀锌圆钢或镀锌钢管制成（一般采用圆钢），上部制成针尖形状。
所用圆钢或钢管的直径不得小于以下值：针长1m以下：圆钢为12mm，钢管为20 mm。
针长1-2 m：圆钢为16 mm，钢管为25 mm。
香烟顶部的针：圆钢为20 mm。
避雷器较长时，针体可由针尖和不同直径的钢管段焊接而成。
避雷器一般安装在支柱（电杆）上或其他构架，建筑物上。
避雷器必须经引下线与接地体可靠连接。
2．避雷线避雷线一般用截面积不小于35 mm的镀锌钢绞线，架设在架空线路上，保护架空电力线路免受直接雷击。
由于避雷线是架空敷设而且接地，所以避雷线又叫架空地线。
3．避雷带和防雷网络避雷带是建筑物沿线易受雷击的部分（如屋脊、屋檐、屋角等处）装设的带形导体。
防雷网络是由垂直和水平敷设在屋顶上的防雷带组成的网络。
网络大小按有关规程确定，对于防雷等级不同的建筑物，其要求不同。
避雷带和避雷网采用镀锌圆钢或镀锌扁钢（一般采用圆钢），其尺寸规定不应小于下列数值：圆钢直径为8mm；扁钢的截面积为48mm2；扁钢厚度为4mm。
烟囱顶上的避雷器采用镀锌圆钢或镀锌扁钢（一般采用圆钢），其尺寸不应小于下列数值：圆钢直径为12mm；扁钢的截面积为100mm2；扁钢厚度为4mm。
避雷带（网）距屋面为100-150mm，支持卡间距通常为1-1.5m。
4．避雷器引下线（1）避雷器引下线材料采用圆钢或扁钢（一般采用圆钢)，其规格尺寸应不小于下列数值。
圆钢直径为8mm；扁钢的截面积为48mm2；扁钢厚度为4mm。
装设在烟囱上的引下线，其大小不应小于以下值：圆钢直径为12mm；扁钢的截面积为100mm2；扁钢厚度为4mm。
（2）引下线应镀锌，焊接处应涂防腐漆（利用混凝土中钢筋作引下线除外），在腐蚀性强的地方，应适当增加截面或采取其他防腐措施，保证引下线能可靠地泄漏雷电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器泄漏电流测试接线图
2.4测量步骤：a、避雷器地端接地，高压直流发生器输出端通过微安表与避雷器引线端相连， 如图所示。b、首先检查升压旋纽是否回零，然后合上刀闸，打开操作电源，逐步平稳升压， 升压时严格监视泄漏电流，当要达到1mA时，缓慢调节升压按钮，使泄漏电流达到1mA，此 时马上读取电压，然后降压至该电压的75%，再读取此时的泄漏电流。 c、迅速调节升压按 钮回零，断开高压通按钮，断开设备电源开关，拉开电源刀闸，对被试设备和高压发生器放 电。 2.5 结果分析：a.U1mA ：27.5kV的不小于65kV，110kV的不小于145kV；b.U1mA实测值与 初始值或制造厂规定值比较，变化不应大于±5%；c.0.75U1mA下的泄漏电流不应大于50μA 2.6注意事项：a、记录被试设备的温度、湿度。b、测量电流的导线应使用屏蔽线，c、对不 同温度下测量的普通阀型或磁吹型避雷器电导电流进行比较时，需要将它们换算到同一温度。 经验指出，温度每升高10℃，电流增大3%~5%，可参照换算。
各参数含义
额定电压：允许施加的最大工频电压有效值。加此电压时，其仍 能正常工作（完成规定的雷电及操作过电压动作负载，特性基本 不变，不发生热崩溃） 持续运行电压：允许长期连续施加在避雷器上的工频电压有效值， 其一般应等于系统最高工作相电压。 起始动作电压：大致在其伏安特性曲线的转折处。通常将U1mA 定义为起始动作电压。 残压：其放电时，在避雷器端子间出现的电压峰值。（220kV及 以下为5kA放电电流时的电压，330kV及以上为10kA放电电流时 的电压）残压越低保护性能越好。 压比：其通过波形8/20us的额定冲击放电电流时的残压与起始动 作电压之比。
交流泄露电流测试步骤
1、将仪器的接地端可靠接地，接通电源，打开电源开关 显示屏显示为：图1；
点击“确认”键屏幕进入显示接线方式：图1（实验室接 线图）本方法需配置可调交流高压电源，电压信号输入接到 试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一 端经一保护器接地，与仪器的地连接。交流电流信号输入端 接保护器上端。 点击“→”屏幕显示在线接线图（带电测试）在线测试 时电压信号输入端接到与被测避雷器位于同相PT的二次测， 电流信号输入端接到避雷器的计数器上端，仪器的接地端接 至计数器的下端并与地相联。 2、按实际变比值正确输入变比。试验变压器变比：高压 绕组与测量仪表绕组的匝数比或电压比；在线变比：以110kV 避雷器为例，其变比为(110/3)/(100/3)=1100. 3、按“确认”键进入是否测试状态。
3、测量运行电压下的交流泄露电流
4.1试验目的：及时发现设备内部绝缘受潮及阀片老化等危险缺陷。 4.2适用范围：1)新投运的110kV及以上者投运3个月后测量1次；以 后每半年1次；运行1年后，每年雷雨季节前1次；2)必要时。
4.3试验仪器：泄漏电流测试仪
4.4测量步骤：按照测试仪器接线方法，正确连接试验接线，一人接， 一人检查，接线检查完毕后，进行交流泄漏电流的测试（详见下页）。 4.5注意事项：由于是在运行中测量避雷器的泄露电流，因此应注意 保持足够安全距离，监护人应提高警惕。 4.6结果判断：测量运行电压下的全电流、阻性电流或功率损耗，测 量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍 时，应停电检查。
Байду номын сангаас
1
2
3
氧化锌避雷器的试验
试验项目
本体绝缘电阻试验及底座绝缘电阻 直流1mA电压及0.75U1mA下的泄漏电流 运行电压下的交流泄漏电流 工频参考电流下的工频参考电压 检查放电计数器动作情况
1、绝缘电阻试验：
1.1试验目的：测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；
氧化锌避雷器芯体
1-上金属隔板 2-弹簧
3-螺栓
4-绝缘拉杆 5-绝缘固定套板 6-阀片 7-螺栓 8-下金属板
阀片伏安特性
氧化锌避雷器并联间隙结构原理
ZnO阀片在大电流时伏安 特性有上翘的趋势，为了 进一步降低残压，在部分 阀片上并联间隙，一旦残 压超过容许值，间隙击穿， 短接部分阀片，大大降低 残压值。
有并联电阻者可检查其通、断、接触和老化等情况。
1.2适用范围：10kV及以上避雷器交接、大修后试验和预试（及雷雨季节前）。 1.3试验仪器：35kV及以下的用2500V兆欧表；35kV及以上的用5000V兆欧表；
低压的用500V兆欧表测量。
1.4测量接线
1.5数据分析：a. 35KV以上不低于2500MΩ; b. 35KV及以下不低于1000MΩ; c.
包惠线避雷器
主要规格及技术参数（交流、无间隙、金属氧化物）：
系统 额定 电压 10kV 27.5k V 110kV 型号 持续运 行电压 (kV) 1/4 HY5WZ17/45 Y5WT42/120 Y10WT100/260 13.6 34 78 138 291 残压≤kV 标称放电电流 下残压8/20 45 120 260 98 221 65 145 50 50 30/60 24 50 U1mA 0.75U1 (kV) mA（uA）
氧化锌避雷器型号含义：
H Y 5 W T 42 120 标称放电电流下残压(kV)120/260 额定电压(kV)42/100 使用场所：S-配电线路 Z-电站 R电容器用 T-电气化铁道 D-电机用 特征：W-无间隙 C-串联 间隙 B-并联间隙 标称放电电流（kA）5/10/20 材料：Y-氧化锌避雷器 复合外套
底座绝缘电阻不小于5MΩ。
1.6注意事项：a.试品温度一般应在10～40℃之间；b.兆欧表的使用使用注意事
项。
2、直流1mA电压及0.75U1mA下的泄漏电流
2.1试验目的：检查避雷器是否受潮、劣化、断裂，以及同相各元件的α系数是否相配。
2.2适用范围：10kV及以上避雷器交接、大修后试验和预试（雷雨季节前）。 2.3试验仪器：高压直流发生器、微安表
避雷器的常见故障及处理
序号 常见故障 瓷套管破裂、 闪络 避雷器连接引 线严重烧伤或 烧断 避雷器计数器 损坏 原因及处理 向电调汇报，退出运行。天气晴好时，用 环氧树脂修补或更换 【原因】引线接触不良或松动；引线线径 较小 【处理】向电调汇报，做好记录，申请退 出运行，申请派人检修或更换连接引线 向电调汇报，做好记录，申请退出运行， 申请派人更换计数器
