基本放大电路习题解答
第2章自测题、习题解答自测题2一、在括号内用“”或“X”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5 ）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（1 ）X （2）V （3）X （4）X （5）V （6）X （7）X试分析图所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
解：（a ） 不能。
因为输入信号被直流电源U BB 短路。
（b ） 可能。
（c ） 不能。
因为输入信号作用于基极与地之间，不能驮载（叠加）在静 态电压之上，必然失真。
（d ） 不能。
晶体管将因发射结电压过大而损坏。
（e ） 不能。
因为输入信号被C 2短路。
（f ） 不能。
因为输出信号被U CC 短路，恒为零。
（g ） 可能。
（h ） 可能。
（i ） 不能。
因为T 截止。
已知U cc = 12V ,晶体管的=100 , R b = 100k Q 。
填空：要求先填文字表达式后填得数。
（1）当U j = 0V 时，测得U BEQ =，若要基极电流I BQ = 20 A ,则R b 和R W 之和R b = ____ k Q; 而右测得 U CEQ = 6V ,贝~ ____________________________ k Qo （2）若测得输入电压 有效值U i =5mV 时，输出电压(d> to m(g!1 (h) (0图 T2- 2在图T2 — 3所示电路中,有效值U ° =, 则电压放大倍数 A = __________________ 沁 ____ 。
第2章-基本放大电路习题及答案
第2章-基本放大电路习题及答案第2章基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是；②输入电阻最小的放大电路是；③输出电阻最大的是；④输出电阻最小的是；⑤可以实现电流放大的是；⑥电流增益最小的是；⑦可以实现电压放大的是；⑧可用作电压跟随器的是；⑨实现高内阻信号源与低阻负载之间较好的配合的是；⑩可以实现功率放大的是。
A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定2 在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是。
A.饱和失真B.截止失真C.交越失真 D.频率失真3 晶体三极管的关系式i E=f(u EB)|u CB代表三极管的。
A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性4 在由PNP晶体管组成的基本共射放大电路中，12当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。
A ．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。
1).R b 减小时，输入电阻R i 。
2).R b 增大时，输出电阻R o 。
3).信号源内阻R s 增大时，输入电阻R i 。
4).负载电阻R L 增大时，电压放大倍数||||ouss U A U 。
5).负载电阻R L 减小时，输出电阻R o 。
6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下测得A的输出电压小。
这说明A 的 。
A.输入电阻大B.输入电阻小C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO 是集-基反向饱和电流的 倍. A. a B. 1+β C. β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。
运算放大电路习题全篇
输入端漂移电 压为 0.2 mV
103
输入端漂移电 压为 0.002 mV
vi
A1
105
vi
A2
输出漂移电压 均为 200 mV vo
vo
两个放大电路是否都可以放大0.1mV的信号？
答： A1不可以， A2可以
end
增加了Re
1. 若在基本差分式放大电路中 增加两个电阻Re（如图所示）。 则动态指标将有何变化？
电压，为什么？
电路参数对工作点的影响
1. 试分析下列问题： （1）增大Rc时，负载线将如 何变化？Q点怎样变化？ （2）增大Rb时，负载线将如 何变化？Q点怎样变化？ （3）减小VCC时，负载线将 如何变化？Q点怎样变化？ （4）减小RL时，负载线将如 何变化？Q点怎样变化？
共射极放大电路
iC
VCC
则输入电压
Ui
UO Ad
0.2 V 0.00782V 7.82mV 25.24
例3： 求下图 所示电路中 的静态工作点和放大电路的 差模电压放大倍数。设晶体管为硅管。
IE
UEE UBE 2 RE
10 0.7 2 10
mA 0.456
mA
IB
IE
1
0.456 1 49
mA 0.0093
1k
+
vid
Rb2
-
iE Re1
1k
vo
10k
Rc3
-
12k Re2
-12
(3) vO AV vi 195 5 103 0.98V
(4)
RL 12k时
AV2
3 ( Rc3 // RL ) rbe (1 3 )Re3
1.95
电子电工类--常用放大器试题及答案
电子电工类--常用放大器试题及答案一、单选题1.频率特性好的功率放大电路是( )。
A、OTLB、OCLC、变压器耦合功率放大电路D、BTL【正确答案】：B2.采用引入电压并联负反馈能使放大器的输出电阻( )，输入电阻( )。
A、变大，变大B、变小，变大C、变大，D、变小，变小【正确答案】：D3.在相同电源电压条件下，BTL电路的输出功率是OTL及OCL电路的( )倍。
A、8B、4C、2D、0.5【正确答案】：B4.常用集成电路芯片uA741的1号脚OA1和5号脚OA2功能是( )。
A、调零端B、接地端C、输入端D、输出端【正确答案】：A5.稳压电源按调整管和负载的连接方式可分为A、串联型和并联型B、调宽型和调频型C、自激式和他激式D、调频型和调幅型【正确答案】：A6.理想集成运放的开环差模电压放大倍数为 Aud=( )，共模抑制比为KCMR= ( )。
A、∞，∞B、∞，0C、0，∞D、0,0【正确答案】：A7.集成运放前级放大电路产生的( )会被逐级放大，在末级输出端形成大的漂移电压，使放大电路无法正常工作。
A、偏置电压B、零点漂移C、干扰信号D、放大信号【正确答案】：B8.集成运放是采用( )的放大电路。
A、低增益多级直接耦合B、低增益多级组合耦合C、高增益多级阻容耦合D、高增益多级直接耦合【正确答案】：D9.解决零点漂移成为集成运放的首要任务，为此输入级都采用( )。
A、多级放大电路B、单级放大电路C、差分放大电路D、偏置电路【正确答案】：C10.电压负反馈减小( )电阻，稳定( )电压。
A、输入，输入B、输出，输出C、输入，输出D、输出，输入【正确答案】：B11.一般来说，带有放大环节的串联稳压电路属于A、负反馈，自动调整电路B、正反馈电路C、交流放大电路D、直流放大电路【正确答案】：A12.集成运放的( )为各级提供稳定的静态工作电流，确保静态工作点的稳定。
A、偏置电路B、输入级C、输出级D、中间级【正确答案】：A13.串联型稳压电路用复合管作调整管，是由于单管A、击穿电压不够高B、电流不够大C、功耗不够大D、电流放大系数β不够大【正确答案】：D14.由三端集成稳压器CW7809组成的输出可调稳压电路如图所示，当电位。
放大电路计算题

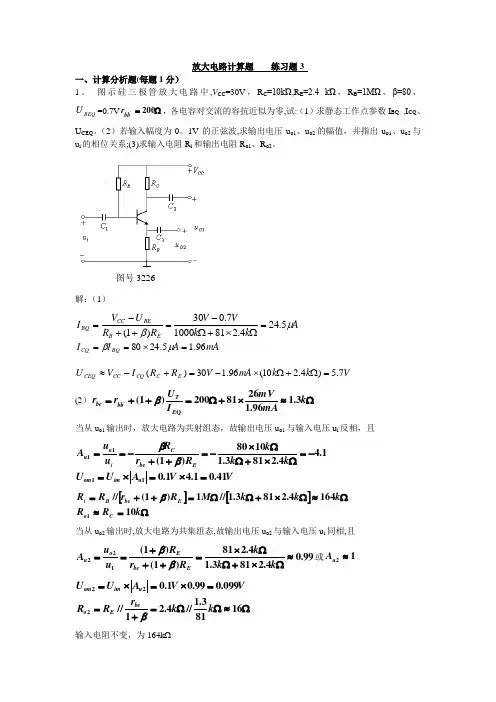

放大电路计算题 练习题3一、计算分析题(每题1分）1。
图示硅三极管放大电路中,V CC =30V ，R C =10kΏ,R E =2.4 kΏ，R B =1MΏ，β=80，BEQ U =0.7V Ω=200'bb r ，各电容对交流的容抗近似为零,试:（1）求静态工作点参数I BQ ，,I CQ 、U CEQ 。
（2）若输入幅度为0。
1V 的正弦波,求输出电压u o1、u o2的幅值，并指出u o1、u o2与u i 的相位关系;(3)求输入电阻R i 和输出电阻R o1、R o2。
图号3226解：（1） A k k V V R R U V I E B BE CC BQ μβ5.244.28110007.030)1(=Ω⨯+Ω-=++-=mA A I I BQ CQ 96.15.2480=⨯==μβV k k mA V R R I V U E C CQ CC CEQ 7.5)4.210(96.130)(=Ω+Ω⨯-=+-≈(2）Ω≈⨯+Ω=++=k mAmV I U r r E T bb be 3.196.12681200)1(Q 'β 当从u o1输出时，放大电路为共射组态，故输出电压u o1与输入电压u i 反相，且 1.44.2813.11080)1(11-=Ω⨯+ΩΩ⨯-=++-==k k k R r R u u A E be C i o u ββV V A U U u im om 41.01.41.011=⨯=⨯=[][]Ω≈Ω⨯+ΩΩ=++=k k k M R r R R E be B i 6414.2813.1//1)1(//βΩ=≈k R R C o 101当从u o2输出时,放大电路为共集组态,故输出电压u o2与输入电压u i 同相,且99.04.2813.14.281)1()1(122≈Ω⨯+ΩΩ⨯=+++==k k k R r R u u A E be E o u ββ或12≈u A V V A U U u im om 099.099.01.022=⨯=⨯=Ω≈ΩΩ=+=16813.1//4.21//2k k r R R be E o β 输入电阻不变，为164k Ω计算的最后结果数字：I CQ =1。
放大电路试题及答案
放大电路试题及答案一、选择题1. 放大电路的基本功能是什么？A. 信号的放大B. 信号的滤波C. 信号的调制D. 信号的解调答案：A2. 以下哪种放大电路不是基本的放大电路类型？A. 共射放大电路B. 共集放大电路C. 共基放大电路D. 共阻放大电路答案：D二、填空题1. 放大电路的增益是指输出信号与______的比值。
答案：输入信号2. 理想运算放大器的输入电阻是______。
答案：无穷大三、简答题1. 简述共射放大电路的工作原理。
答案：共射放大电路是一种使用NPN或PNP晶体管的放大电路，其中发射极与输入信号相连，集电极与输出信号相连，基极用于控制晶体管的导电状态。
当基极电压增加时，晶体管导电能力增强，从而放大输入信号。
四、计算题1. 假设有一个共射放大电路，其晶体管的β值为100，输入信号电压为10mV，求输出信号电压。
答案：由于晶体管的β值为100，即电流增益为100，输入信号电流为10mV / V_BE（V_BE是晶体管的基极-发射极电压，通常为0.7V），则输出信号电流为100 * (10mV / 0.7V)。
假设集电极电阻为R_C，则输出信号电压为I_C * R_C，其中I_C是输出信号电流。
五、分析题1. 分析共集放大电路与共射放大电路在信号放大方面的主要差异。
答案：共集放大电路和共射放大电路的主要差异在于信号的放大方式和应用场景。
共集放大电路通常用于电压跟随器，其电压增益接近1，但电流增益较高，适用于电流放大。
而共射放大电路则具有较高的电压增益和较低的电流增益，适用于电压放大。
此外，共射放大电路的输入阻抗较高，输出阻抗较低，适合作为信号源或驱动后续电路。
电工电子专业(放大电路部分)测试题(有答案)
2020级第二学期电工电子专二期中考试(放大电路部分)一、选择(每题2分，共100分)1.已知基本放大电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A.增大电阻R BB.减小电阻R BC.改变电阻R CD.改变电源电压V CC2.在晶体管放大电路中，晶体管最高电位的一端应该是（）A.PNP型集电极B.NPN型基极C.NPN型的发射极D.PNP型的发射极3.在一个单管共射接法的基本放大电路中，如果输入的信号电压是正弦波，而示波器观察到输出电压波形上部削顶，则此放大电路的静态工作点设置得（）A.偏低B.偏高C.正常D.无法判断4.电压放大器对输入输出电阻的要求是（）A.输入电阻大，输出电阻小B.输入电阻小，输出电阻大C.输入电阻小，输出电阻小D.输入电阻大，输出电阻大5.放大电路设置合适的静态工作点的目的是（）A.提高电压放大倍数B.提高输入电阻C.减小输出电阻D.避免信号出现失真6.放大电路的静态是指（）A.输入交流信号幅值不变时的电路状态B.输入交流信号频率不变时的电路状态C.输入交流信号幅值为0时的电路状态D.输入端开路时的电路状态7.共发射极放大电路输出电压与输入电压在相位上相差（）A.－90°B.0°C.90°D.180°8.基本共射放大电路的负载电阻减小时，其电压放大倍数将（）A.增大B.减小C.不变D.与输入电压相关9.如果晶体管的发射结正偏，集电结反偏，当基极电流增大时，将使晶体管（）A.集电极电流减小B.集电极电压U CE上升C.集电极电流增大D.发射极电流下降10.为了使晶体管工作于饱和区，必须保证（）A.发射结正偏，集电结正偏B.发射结正偏，集电结反偏C.发射结正偏，集电结零偏D.发射结反偏，集电结反偏11.放大器外接负载电阻R L后，输出电阻R O将（）A.增大B.减小C.不变D.等于R L12.有些放大电路在发射极电阻旁并上电容C E，则C E的主要作用是（）A.稳定静态工作点B.交流旁路，减少信号在R E上的损失C.改善输出电压的波形D.减少信号失真13.在三极管放大电路中，若输出信号既发生饱和失真，又发生截止失真，则原因（）A.静态工作点过高B.静态工作点过低C.输入信号幅度过大D.输入信号幅度过小14.NPN型三级管共射放大电路中，当集电极电流增大时，则晶体管（）A.基极电流不变B.集电极对发射极电压U CE下降C.基极电流减小D.集电极对发射极电压U CE上升15.下面关于多级放大电路静态工作点说法正确的是（）A.阻容耦合互相影响B.变压器耦合互相影响C.直接耦合互相影响D.都不影响16.适用于功率放大的多级放大器耦合方式是（）A.阻容耦合B.电容耦合C.直接耦合D.变压器耦合17.关于射极输出器，错误叙述是（）A.电压放大倍数略小于1，电压跟随性好B.输入阻抗低，输出阻抗高C.具有电流放大能力和功率放大能力D.有电压串联负反馈18.射极输出器三极管的公共端是（）A.基极B.发射极C.集电极D.电源正极19.直流放大电路的特点是（）A.只能放大直流信号B.只能放大频率较低的交流信号C.只能放大频率较高的交流信号D.既能放大直流信号也能放大交流信号20.在画基本放大电路的交流通路时，电容C视作，直流电源V CC视作。
放大电路测试试题及答案
郴州市综合职业中专2012学年度第2学期模拟电路课程月考试卷专业:电子级别:2012 班级：学号：姓名:一、填空题（共30分，每空1分）1、当NPN半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用,即极电流能控制极电流。
2、根据三极管的放大电路的输入回路与输出回路公共端的不同,可将三极管放大电路分为，，三种.3、三极管的特性曲线主要有曲线和曲线两种。
4、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时,与之间的关系。
5、为了保证不失真放大，放大电路必须设置静态工作点.对NPN管组成的基本共射放大电路,如果静态工作点太低，将会产生失真,应调R B,使其，则I B，这样可克服失真。
6、共发射极放大电路电压放大倍数是与的比值。
7、三极管的电流放大原理是电流的微小变化控制电流的较大变化。
8、共射组态既有放大作用，又有放大作用。
9、某三极管3个电极电位分别为V E=1V,V B=1。
7V,V C=1.2V。
可判定该三极管是工作于区的型的三极管。
10、已知一放大电路中某三极管的三个管脚电位分别为①3。
5V，②2。
8 V，③5V,试判断：a．①脚是，②脚是，③脚是（e，b，c）;b．管型是(NPN，PNP)；c．材料是(硅，锗）。
11、画放大器交流通路时,和应作短路处理.二、选择题(共40分,每小题2分）1、下列数据中,对NPN型三极管属于放大状态的是。
A、V BE〉0,V BE<V CE时B、V BE<0,V BE〈V CE时C、V BE〉0,V BE〉V CE时D、V BE<0,V BE>V CE时2、工作在放大区域的某三极管，当I B从20μA增大到40μA时，I C从1mA变为2mA则它的β值约为。
A、10B、50C、80D、1003、NPN型和PNP型晶体管的区别是。
A、由两种不同的材料硅和锗制成的B、掺入的杂质元素不同C、P区和N区的位置不同D、管脚排列方式不同4、三极管各极对公共端电位如图所示,则处于放大状态的硅三极管是A、B、C、D、5、当晶体三极管的发射结和集电结都反偏时，则晶体三极管的集电极电流将A、增大B、减少C、反向D、几乎为零6、为了使三极管可靠地截止，电路必须满足A、发射结正偏，集电结反偏B、发射结反偏，集电结正偏C、发射结和集电结都正偏D、发射结和集电结都反偏7、检查放大电路中的晶体管在静态的工作状态（工作区)，最简便的方法是测量A、I BQB、U BEC、I CQD、U CEQ8、对放大电路中的三极管进行测量,各极对地电压分别为U B=2。
放大电路中的反馈习题及答案
习题1、选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。
A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
2 、选择合适答案填入空内。
A．电压B．电流C．串联D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
1 / 33、判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×4、判断图所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。
设图中所有电容对交流信号均可视为短路。
解：图（a）所示电路中引入了直流负反馈。
第二章 基本放大电路习题答案
第二章基本放大电路自测题一、在括号内用“ ”或“×”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（1）×（2）√（3）×（4）×（5）√（6）×（7）×二、试分析图所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
解：（a ）不能。
因为输入信号被V B B 短路。
（b ）可能。
（c ）不能。
因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
（d ）不能。
晶体管将因发射结电压过大而损坏。
（e ）不能。
因为输入信号被C 2短路。
（f ）不能。
因为输出信号被V C C 短路，恒为零。
（g ）可能。
（h ）不合理。
因为G-S 间电压将大于零。
（i ）不能。
因为T 截止。
三、在图所示电路中， 已知V C C ＝12V ，晶体管的β＝100，'bR ＝100k Ω。
填空：要求先填文字表达式后填得数。
（1）当i U＝0V 时，测得U B E Q ＝0.7V ，若要基极电流I B Q ＝20μA ， 则'bR 和R W 之和R b ＝ ≈ k Ω；而若测得U C E Q ＝6V ，则R c ＝ ≈ k Ω。
（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U＝0.6V ， 则电压放大倍数uA ＝ ≈ 。
若负载电阻R L 值与R C 相等 ，则带上负载后输出电压有效值oU ＝ ＝ V 。
反馈放大电路试题及答案
反馈放大电路试题及答案一、选择题（每题2分，共10分）1. 反馈放大电路中，反馈网络的作用是（）。
A. 提高增益B. 降低增益C. 稳定工作点D. 减小非线性失真答案：C2. 在负反馈放大电路中，反馈信号的极性与输入信号的极性相反，这种反馈称为（）。
A. 正反馈B. 负反馈C. 无反馈D. 零反馈答案：B3. 反馈放大电路的反馈系数β越大，则放大电路的（）。
A. 增益越高B. 增益越低C. 稳定性越差D. 稳定性越好答案：B4. 反馈放大电路的稳定性可以通过（）来判断。
A. 波特图B. 相位裕度C. 增益裕度D. 以上都是答案：D5. 反馈放大电路中的环路增益AF等于（）。
A. 放大倍数AvB. 1/βC. Av - βD. Av/(1-AFβ)答案：D二、填空题（每题2分，共10分）1. 反馈放大电路中，反馈网络的类型有电压反馈和______反馈。
答案：电流2. 负反馈放大电路的增益表达式为Av = ______。
答案：A/(1+AFβ)3. 反馈放大电路的稳定性可以通过测量其______来判断。
答案：相位裕度4. 在反馈放大电路中，若反馈系数β为0.1，则反馈深度为______。
答案：10%5. 反馈放大电路的环路增益AF大于1时，电路会发生______。
答案：振荡三、简答题（每题5分，共20分）1. 简述负反馈放大电路的优点。
答案：负反馈放大电路的优点包括：增益稳定，输出波形失真小，输入阻抗增大，输出阻抗减小。
2. 反馈放大电路中，为何需要引入反馈网络？答案：引入反馈网络是为了利用反馈作用改善放大电路的性能，如提高增益稳定性、减小非线性失真、增加输入阻抗、减小输出阻抗等。
3. 反馈放大电路的稳定性如何影响电路的工作？答案：反馈放大电路的稳定性直接影响电路的输出波形和频率响应。
若稳定性差，电路可能产生振荡，导致输出波形失真。
4. 描述反馈放大电路中环路增益AF与放大倍数Av之间的关系。
答案：环路增益AF与放大倍数Av之间的关系可以通过公式Av =A/(1-AFβ)来描述，其中A是放大倍数，β是反馈系数，AF是环路增益。
放大电路练习题及问题详解
一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1， 输入电阻高 、 输出电阻低 。
2．三极管的偏置情况为 发射结正向偏置，集电结反向偏置 时，三极管处于饱和状态。
3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 输入电阻高 。
4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 输出电阻低 。
5．常用的静态工作点稳定的电路为 分压式偏置放大 电路。
6．为使电压放大电路中的三极管能正常工作，必须选择合适的 静态工作点 。
7．三极管放大电路静态分析就是要计算静态工作点，即计算 I B 、 I C 、 U CE 三个值。
8．共集放大电路（射极输出器）的 集电极 极是输入、输出回路公共端。
9．共集放大电路（射极输出器）是因为信号从 发射极 极输出而得名。
（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数 电压放大倍数接近于1 。
11．画放大电路的直流通路时，电路中的电容应 断开 。
12．画放大电路的交流通路时，电路中的电容应 短路 。
13．若静态工作点选得过高，容易产生 饱和 失真。
14．若静态工作点选得过低，容易产生 截止 失真。
15．放大电路有交流信号时的状态称为 动态 。
16．当 输入信号为零 时，放大电路的工作状态称为静态。
17．当 输入信号不为零 时，放大电路的工作状态称为动态。
18．放大电路的静态分析方法有 估算法 、 图解法 。
19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。
20．放大电路输出信号的能量来自 直流电源 。
二、选择题1、在图示电路中，已知U C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。
当i U ＝0V 时，测得U B E ＝0.7V ，若要基极电流I B ＝20μA ，则R W 为 k Ω。
AA. 465B. 565C.400D.3002.在图示电路中，已知U C C ＝12V ，晶体管的β＝100，若测得I B ＝20μA ，U C E ＝6V ，则R c ＝ k Ω。
基本放大电路的练习题及答案
基本放大电路的练习题及答案一、判断题1、(错误)根据功率放大电路中晶体管静态工作点在交流负载线上的位置不同，功率放大电路可分为两种。
2、(错误)电源电压为+12V 的OCL 电路，输出端的静态电压应该调整到6V 。
3、(正确)OTL 功率放大器输出端的静态电压应调整为电源电压的一半。
4．(错误)乙类功率放大器电源提供的功率与输出功率的大小无关。
二、选择题：（请将唯一正确选项的字母填入对应的括号内）1、根据功率放大电路中晶体管( A )在交流负载线上的位置不同，功率放大电路可分为3种。
A ．静态工作点B ．基极电流C ．集电极电压D ．集电极电流2、乙类功率放大器电源提供的功率( A )。
A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输出功率的大小无关D ．是一个设计者确定的恒定值3、甲类功率放大器电源提供的功率( D )。
A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输入功率的大小有关D ．是一个设计者确定的恒定值4、电源电压为+9V 的OCL 电路，输出端的静态电压应该调整到( D )V 。
A ．+9B ．一9C ．4．5D ．05、电源电压为12V 的OTL 电路，输出端的静态电压应该调整到( C )V 。
A ．12B ．9C ．6D ．0三、思考题1、按照静态工作点设置位置不同，可以将功率放大器的工作状态分为哪几种形式。
答：按照静态工作点设置位置不同，可以将功率放大器的工作状态可以分为甲类、乙类和甲乙类放大等形式。
2、什么是乙类互补对称功率放大电路？答：将静态工作点设置在放大区和截止区的交界处（BQ 0I =），静态时电流0CQ I ≈,在此工作状态下，输出信号只有输入信号的半个周期，另外半个周期被截止了。
在实际应用中，选用两个不同管型的三极管，在输入信号的正、负半周交替导通，然后在负载上合成一个完整的输出信号，称为乙类互补对称功率放大电路。
3、场效应管与晶体管的区别主要体现在哪几个方面？答：（1）场效应管是电压控制器件，它通过栅源电压来控制漏极电流；（2）场效应管的控制输入端电流极小，因此它的输入电阻（710～1510Ω）很大；（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于它不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。
放大电路练习题
放大电路练习题(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2放大电路练习题1． 试判断下列各管子的管脚、管型和材料（各管均处于放大状态）。
判断下列各管子的管脚（各管均处于放大状态）。
2． 如图所示的放大电路，已知be r =1k Ω，求：（1） 计算电路的静态工作点；（2） 若要将CEQ V 调整为8V ，求b R 的阻值应调为多大（3） 计算交流参数o i v r r A ,,。
3 3．如图所示的放大电路中，晶体管的放大倍数β=60，be r =1k Ω，BEQ V =。
（1） 计算电路的静态工作点；（2） 若要将CEQ V 调整为6V ，求b R 的阻值应为多大（3） 计算交流参数o i v r r A ,,。
4．描述放大器对信号电压的放大能力，通常使用的性能指标是（） A ．电流放大倍数 B ．功率放大倍数C ．电流增益D ．电压放大倍数5．放大器的功率增益定义式为（ ）A ．iOp P P A = B ．p p A G lg 20=C ．iOp P P G lg 10= D ．u p A G lg 10=6．画放大电路的直流通路时应将电容器看作（ ）A ．开路B ．短路C ．电池组D ．断路7．．画放大电路的直流通路时应将直流电源看作（ ）4A ．开路B ．短路C ．电容器D ．断路8．在共射放大电路中，偏置电阻阻值增大，三极管的（ ）A ．CE V 减小B ．C I 减小 C ．C I 增大D ．b I 增大 9．放大器外接一负载电阻后，输出电阻将（ ）A ．增大B ．减小C ．不变D ．等于负载电阻10．放大倍数用对数形式来表示称为___________，其单位为___________。
11．用来衡量小信号放大器的性能，其主要指标有：___________，___________，___________，___________，___________。
放大电路测试题及答案
放大电路测试题及答案一、单项选择题（每题2分，共10分）1. 放大电路中，输出信号与输入信号相位相反的放大器是（）。
A. 共发射极放大器B. 共集电极放大器C. 共基极放大器D. 共栅极放大器答案：B2. 在放大电路中，静态工作点的确定是为了（）。
A. 提高放大倍数B. 保证电路的稳定性C. 减小非线性失真D. 以上都是答案：D3. 放大电路中，负载电阻RL对放大倍数的影响是（）。
A. 增大RL，放大倍数增大B. 减小RL，放大倍数减小C. RL对放大倍数无影响D. 以上说法都不对答案：A4. 放大电路中，电源电压为12V，静态工作点电流IE为2mA，若要使集电极电流IC为4mA，则应选择的β值是（）。
A. 2B. 10C. 20D. 100答案：C5. 在共发射极放大电路中，若要使放大倍数增大，可以（）。
A. 增大集电极电阻RCB. 减小集电极电阻RCC. 增大发射极电阻RED. 减小发射极电阻RE答案：A二、填空题（每题2分，共10分）1. 放大电路中的静态工作点是指电路在没有输入信号时的__工作状态__。
2. 放大电路的放大倍数通常用__Av__表示，其中A代表放大倍数，v代表电压。
3. 在放大电路中，为了减小温度对工作点的影响，通常在电路中加入__温度补偿电路__。
4. 放大电路的输入阻抗是指在输入端看进去的__阻抗__，输出阻抗是指在输出端看进去的阻抗。
5. 放大电路的频率响应是指放大电路对不同__频率__信号的放大能力。
三、简答题（每题10分，共20分）1. 简述放大电路中引入负反馈的作用。
答：引入负反馈可以提高放大电路的稳定性，减小非线性失真，拓宽放大电路的通频带，并且可以调整放大倍数。
2. 描述放大电路中静态工作点的调整方法。
答：调整静态工作点通常通过改变偏置电阻的值来实现，具体方法是调整基极偏置电阻RB或发射极偏置电阻RE，以使电路在无输入信号时达到所需的静态工作电流IE和集电极电流IC。
模拟电子技术基本放大电路题目含答案
•放大的概念
题量：10 满分：100 分
一.判断题（共10题100.0分）
1放大电路放大的对象是不变的电压或电流×
2任何放大电路都有功率放大作用√
3放大电路中实现能量转换和控制的元件是有源元件√
4放大电路的输出电流和电压都要求不失真√
5放大电路中负载的能量来源于有源元件。
×来自电源
6当放大电路的输入信号不为零时的工作状态称为静态×
7放大电路必须加上合适的直流电源才能正常工作。
√
8放大电路中各电量的交流成分是由交流信号源提供的。
×
9由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。
×
10下图不能够放大交流信号√。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1， 输入电阻高 、 输出电阻低 。
2．三极管的偏置情况为 发射结正向偏置，集电结反向偏置 时，三极管处于饱和状态。
3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 输入电阻高 。
4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 输出电阻低 。
5．常用的静态工作点稳定的电路为 分压式偏置放大 电路。
6．为使电压放大电路中的三极管能正常工作，必须选择合适的 静态工作点 。
7．三极管放大电路静态分析就是要计算静态工作点，即计算 I B 、 I C 、 U CE 三个值。
8．共集放大电路（射极输出器）的 集电极 极是输入、输出回路公共端。
9．共集放大电路（射极输出器）是因为信号从 发射极 极输出而得名。
（） 10．射极输出器又称为电压跟随器，是因为其电压放大倍数 电压放大倍数接近于1 。
11．画放大电路的直流通路时，电路中的电容应 断开 。
12．画放大电路的交流通路时，电路中的电容应 短路 。
13．若静态工作点选得过高，容易产生 饱和 失真。
14．若静态工作点选得过低，容易产生 截止 失真。
15．放大电路有交流信号时的状态称为 动态 。
16．当 输入信号为零 时，放大电路的工作状态称为静态。
17．当 输入信号不为零 时，放大电路的工作状态称为动态。
18．放大电路的静态分析方法有 估算法 、 图解法 。
19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。
20．放大电路输出信号的能量来自 直流电源 。
二、选择题1、在图示电路中，已知U C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。
当i U ＝0V 时，测得U B E ＝0.7V ，若要基极电流I B ＝20μA ，则R W 为 k Ω。
AA. 465B. 565C.400D.3002.在图示电路中，已知U C C ＝12V ，晶体管的β＝100，若测得I B ＝20μA ，U C E ＝6V ，则R c ＝ k Ω。
AA.3B.4C.6D.3003、在图示电路中， 已知U C C ＝12V ，晶体管的 ＝100，'B R ＝100k Ω。
当i U ＝0V 时，测得U B E ＝0.6V ，基极电流I B ＝20μA ，当测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝0.6V ， 则电压放大倍数u A ＝ 。
AA. -120B.1C.-1D. 1204、在共射放大电路中，若测得输入电压有效值i U =5mV 时，当未带上负载时输出电压有效值'o U ＝0.6V ，负载电阻R L 值与R C 相等 ，则带上负载输出电压有效值o U ＝ V 。
AA. 0.3B.0.6C. 1.2D.-0.35．已知图示电路中U C C ＝12V ，R C ＝3k Ω，静态管压降U C E ＝6V ；并在输出端加负载电阻R L ，其阻值为3k Ω。
若发现电路出现饱和失真，则为消除失真，可将 。
AA. R W 增大B.R c 减小C.U C C 减小D. R W 减小6．已知图示电路中U C C ＝12V ，R C ＝3k Ω，静态管压降U C E ＝6V ；并在输出端加负载电阻R L ，其阻值为3k Ω。
若发现电路出现截止失真，则为消除失真，可将 。
AA.R W减小B.R c减小C.U C C减小D. R W增大7．在固定偏置放大电路中，若偏置电阻R B的阻值增大了，则静态工作点Q将。
AA、下移；B、上移；C、不动；D、上下来回移动8．在固定偏置放大电路中，若偏置电阻R B的值减小了，则静态工作点Q将。
AA、上移；B、下移；C、不动；D、上下来回移动9.在固定偏置放大电路中，如果负载电阻增大，则电压放大倍数______。
AＡ. 减小Ｂ. 增大Ｃ. 无法确定10．分析如图所示电路可知，该电路______。
AA. 不能起放大作用B.能起放大作用但效果不好C. 能起放大作用但效果很好11．测得晶体三极管ＩB=30μA时,ＩC=2.4mA；ＩB=40μA时,ＩC=3mA；则该管的交流电流放大系数为________。
AＡ. 60 Ｂ. 80 Ｃ.75 Ｄ.10012．在图示放大电路中，β＝30，晶体三极管工作在状态。
AA.放大B.饱和C.截止13．在图示放大电路中，β＝30，晶体三极管工作在状态。
AA. 饱和B. 放大C.截止14．在图示放大电路中，β＝30，晶体三极管工作在状态。
AA. 截止B.饱和C. 放大14．在图示放大电路中，β＝30，晶体三极管工作在 状态。
AA. 截止B.饱和C. 放大15．在图示放大电路中，7.0=BE U V ，3.0=CE U V ，晶体三极管工作在 状态。
AA. 饱和B. 放大C.截止16．静态时测得某硅NPN 管的三个电极的电位是：U B =3V ，U E =2.3V ，U C =4.8V ，则可判断该管工作在 状态。
AA.放大B.饱和C.截止17．由NPN 管构成的的基本共射放大电路，输入是正弦信号，若从示波器显示的输出信号波形发现底部（负半周）削波失真，则该放大电路产生了 失真。
AA. 饱和B. 放大C.截止18．由NPN 管构成的的基本共射放大电路，输入是正弦信号，若从示波器显示的输出信号波形发现顶部（正半周）削波失真，则该放大电路产生了 失真。
AA. 截止B.饱和C. 放大19．由NPN 管构成的的基本共射放大电路，输入是正弦信号，若从示波器显示的输出信号波形发现底部削波失真，这是由于静态工作点电流I C 造成。
AA.过大B.过小C.不能确定20．由NPN 管构成的的基本共射放大电路，输入是正弦信号，若从示波器显示的输出信号波形发现底部削波失真，这是由于静态工作点电流I C 造成。
AA. 过小B. 过大C. 不能确定21．为了提高交流放大电路的输入电阻，应选用 电路作为输入级。
AA. 射极输出器B.共发射极放大电路C. 功率放大器22．为了提高交流放大电路的带负载能力，应选用 电路作为输出级。
AA. 射极输出器B.共发射极放大电路C. 功率放大器23．某放大电路在负载开路时的输出电压为4V ，接入3K Ω的负载电阻后，输出电压降为3V 。
这说明该放大器的输出电阻为 。
AA. 1KΩB. 2KΩC. 3KΩD. 0.5KΩ24．图示放大电路，耦合电容C1的极性为。
AA. 左-，右+B. 左+，右-C. 不法确定25．图示放大电路，耦合电容C2的极性为。
AA. 左+，右-B. 左-，右+C. 不法确定26．图示放大电路，耦合电容C2的极性为。
AA. 左-，右+B. 左+，右-C. 不法确定27．图示放大电路，耦合电容C1的极性为。
AA. 左+，右-B. 左-，右+C. 不法确定28．在分压式偏置放大电路中，除去旁路电容C E，下列说法正确的是。
AA. 输出电阻不变B.静态工作点改变C. 电压放大倍数增大D. 输入电阻减小29．射极输出器。
AA.有电流放大作用，没有电压放大B. 有电流放大，也有电压放大C. 没有电流放大，也没有电压放大30．在基本放大电路中，交流参数r i较大，下列说法正确的是。
AA. 实际加在放大电路的输入电压较大，从而增大输出电压B. 从信号源取用较大电流，增加了信号源的负担C.会降低前级放大电路的电压放大倍数31．引起晶体管放大电路产生非线性失真的原因是。
AA. 静态工作点不合适或输入信号幅值过大B.β值过小C. 直流电源U CC值过高32．在基本放大电路中，提高直流电源UCC的值，其它电路参数不变，则直流负载线的低斜率。
AA.不变B.增大C. 减小33．对基本放大电路而言，下列说法正确的是。
AA. 输入与输出信号反相B.输入与输出信号同相C. 输入电阻较大34．采用分压式偏置放大电路，下列说法正确的是。
AA. 起到稳定静态工作点的作用B.带负载能力增强C. 提高了电压放大倍数35．对射极输出器而言，下列说法不正确的是。
AA. 电压放大倍数大于1B.带负载能力强C.输入与输出信号同相D. 输出电阻高36．在基本放大电路中，影响直流负载线斜率大小的是。
AA. R C的值B.U CC的值C. R B的值D.β值37．图示分压偏置放大电路中，若减小R B2，则集电极电流I C。
AA. 增大B. 减小C.不变38．图示分压偏置放大电路中，若增大R B2，则集电极电流I C。
AA.减小B.增大C.不变39．在单级共射极放大电路中，输入电压信号和输出电压信号的相位是。
AA.反相B. 同相C.相差90º40．在单级射极输出器放大电路中，输入电压信号和输出电压信号的相位是。
AA.同相B.反相C.相差90º三、计算题1、共射放大电路中，U CC=12V，三极管的电流放大系数β=40，r be=1KΩ，R B=300KΩ，R C=4KΩ，R L=4K Ω。
求（1）接入负载电阻R L前、后的电压放大倍数；（2）输入电阻r i输出电阻r o解：（1）接入负载电阻R L 前：A u = -βR C /r be = -40×4/1= -160接入负载电阻R L 后：A u = -β(R C // R L ) /r be = -40×(4//4)/1= -80（2）输入电阻r i = r be =1K Ω输出电阻r o = R C =4K Ω2、在共发射极基本交流放大电路中，已知 U CC = 12V ，R C = 4 k Ω，R L = 4 k Ω，R B = 300 k Ω，r be =1K Ω，β=37.5 试求：（1）放大电路的静态值（2）试求电压放大倍数 A u 。
解:（1） 04.010300123=⨯=≈-=B CC B BE CC B R U R U U I （mA ） 5.104.05.37=⨯==B C I I β（mA ）65.1412=⨯-=-=C C CC CE I R U U （V ）（2）2//=='L C LR R R （k Ω） 75125.37-=-='-=be L u r R A β 3、在图示电路中，已知晶体管的β＝80，r b e ＝1k Ω，U i ＝20mV ；静态时 U B E ＝0.7V ，U C E ＝4V ，I B ＝20μA 。
求（1）电压放大倍数（2）输入电阻（3）输出电阻解：（1）20015.280//-=⨯-=-=be L C u r R R A β （2） Ω=≈=k 1//i be be B r r R R（3）Ω=≈k 5o C R R4.在图示电路中，已知U C C ＝12V ，晶体管的β＝100，100=B R k Ω。
