光缆施工作业指导书
电力通信光缆作业指导书
电力通信光缆作业指导书一、前言电力通信光缆作业是指在电力通讯线路使用之前，按照规定进行以下操作：安装光缆、接头盒、连接器等，并进行相关的测试和维护操作。
为保证通信线路的质量和稳定性，必须在操作时遵循安全、规范的作业程序，确保操作人员和设备的安全，保护通讯线路不受破坏。
本指导书将对电力通信光缆作业的操作流程、技术要求和注意事项进行详细的介绍和说明，希望读者在操作时能仔细阅读本指导书，遵循本指导书规定的操作流程和要求，保证操作过程安全可靠，唯一有效的电力通信光缆作业方法。
二、作业前准备1、检查作业场所安全状况。
作业前要彻底检查作业场所是否符合作业要求，是否存在危险隐患，如有危险隐患应进行排除。
2、检查工具和设备是否齐全，并进行合格检定。
必要的工具和设备要按照使用要求保养、检修和校准，确保工具和设备完好无损，确保操作的可靠性。
3、对设备进行初始化配置。
对通信设备进行初始化配置，确保设备符合使用要求，并存储最新的通讯参数。
4、测量作业区域并确定光缆敷设路线。
作业前应根据实际情况测量作业区域，确定光缆敷设路线，并制定作业计划。
三、作业流程1、安装光缆（1）开挖沟槽及铺设光缆保护管。
根据路线要求和现场实际情况，在沟槽开挖之前，应充分考虑现场的类型和结构。
铺设光缆保护管的长度应满足通信光缆和设备之间的联接长度；（2）固定钢缆管及光缆。
在光缆保护管内铺设钢缆管，并将光缆沿着钢缆管推进。
光缆张力不得超过其规定值，光缆铺设不得弯曲、扭曲，光缆间距应按照要求进行摆放。
（3）封堵保护管孔洞。
光缆安装完毕后，应立即在保护管孔洞处进行封堵，以保证孔洞的完整性。
2、安装接头盒（1）埋设接头盒。
在通信光缆运行途中，常常会出现断裂现象，在这种情况下，可以进行接头修复操作。
接头盒应安装在断点附近。
对于其余的接头，默认不予处理。
接头盒施工要求保准。
（2）连接线缆和光缆。
首先应根据连接线缆和光缆的型号，确定导线位置。
将接头盒盖板打开后，将连接线缆按照规定的要求进行连接，确保连接稳定可靠。
光缆线路施工作业指导书
光缆线路施工作业指导书一、前言随着信息化和数字化的迅速发展，各行业对通讯和网络的依赖也越来越大。
而光缆作为网络传输的关键部分之一，施工的重要性也随之增加。
因此，编写本指导书旨在明确光缆线路施工的流程和要求，规范施工作业，提高工作效率和质量。
二、施工前准备2.1 项目经理安排人员项目经理应该根据实际情况，合理安排施工人员。
同时，施工人员应具有相关的专业知识和技能，并参加过光缆线路施工方面的培训。
2.2 现场勘测在施工前，应对施工区域进行充分的勘测，包括地形地貌、地下管线、交通状况等，根据现场情况进行合理的布线方案，以确保施工的顺利进行。
2.3 安全措施在施工中，应按照相关法规和标准，对施工区域进行安全评估，制定安全措施。
对施工人员应加强安全培训，提高安全意识。
同时，应配置必要的安全装备，如安全带、防护眼镜等。
2.4 施工设备准备施工设备的准备需要提前做好，如光缆切割机、光缆清洗器、光源等。
同时，施工人员应进行设备的检查和试验，保证设备正常运转。
三、施工流程3.1 光缆布线在布线前，应仔细查看施工区域的场地条件和光缆线路布设情况，设计好光缆的布线方案。
光缆的布线方式多种多样，如挂设、敷设、穿管等。
在根据具体情况选择不同的布线方式的同时，还需要注意避免电磁干扰，保证光缆的质量。
3.2 光缆接头连接在施工时，必须对光缆进行接头连接。
光缆的连接方式主要有机接头和焊接两种。
接头连接需要精细、耐心、专业，需要给予充分的时间和注意力，防止出现质量问题。
3.3 光缆固定施工后，必须对光缆进行固定，避免外部因素的影响和光缆的受损。
光缆可以通过卡夹、管道和抱夹等方式进行固定，需要遵循固定标准和要求。
3.4 光缆测试在施工结束后，需要对光缆进行测试，确保施工的质量和稳定性。
测试方式有单项测试和双向测试两种，其中双向测试效果更准确，需要特别注意。
四、工作注意事项4.1 安全第一施工中要树立安全意识，充分考虑和评估施工现场的安全情况，合理布置设备、装备和人员，遵守安全操作规程和标准，并及时处理安全事故和紧急情况。
光电缆敷设施工作业指导书
光电缆敷设施工作业指导书前言光电缆在通讯领域的应用越来越广泛，作为光纤的重要组成部分，在建设通讯网络和数据中心等项目中，光电缆的敷设和维护工作显得尤为重要。
本指导书旨在为从事光电缆敷设工作的人员提供一份详细的教材，介绍敷设过程中需要注意的事项、工具和材料，以及常见的故障处理方法。
工作要求1. 确定敷设方案在开始光电缆敷设之前，首先需要制定详细的敷设方案。
方案应该涵盖以下内容：•敷设线路的起点、终点、经过的路段和距离•光电缆的类型、规格和长度•敷设方式（地下敷设、架空敷设等）•敷设所需要的材料和工具•确定安装位置和标准在确定敷设方案的过程中，需要考虑到线路的安全性、可靠性、容量和易维护性等因素。
如果是在城市中心或者人流密集的地区进行敷设，考虑到公共安全，需与有关部门进行协调，遵守政策规定和行业标准。
2. 准备材料和工具在实施敷设方案之前，需要准备好所需要的材料和工具。
以下为一些必要的基本工具和材料：•光电缆•绞线器•热缩套管•剥线钳•麻布袋•双面胶带•标签•拉线绳•接地线•标准化测试设备（例如光源和光功率计）在准备材料和工具时，需要考虑到多种敷设情况的需求和可能出现的问题，尽可能多准备一些东西以备不时之需。
同时，需要做好资源预算和汇总，并在工作前对材料进行清点和检查。
3. 布线工作在敷设过程中，需要按照敷设方案进行按需设置线路的起点和终点，使用拉线绳将光电缆拉过去。
在拉光电缆时注意下列要点：•拉线绳应该坚固，并保证拉线顺畅。
•在普通电缆铺设过程中，避免与电缆的干扰例如电缆线捆绑或者交叉铺设等错误情况，并尽可能使用分开走线的方式。
•在走线过程中，注意避开已有电力、气体、水管等其它管线，如不可避免，应进行详细的光电缆保护套管等工作。
4. 光电缆处理在敷设过程中，光电缆的处理是关键环节。
根据敷设方案，需要针对不同的情况采用不同的处理方法，包括将光电缆固定在上面或旋转的某一点上，将其敷设在墙壁边沿或地面上等。
光缆施工作业指导书
光缆施工作业指导书第一章总述一、工程概况线路为110kV输电线路，起点为圣雄能源自备电厂110KV升压站，终点为工业园区内新建110KV同心变，线路总长3.575km；其中1#－9#塔为电同Ⅲ回线与电丁线为同塔架设段，线路长1.577km,电同Ⅲ回线单回路架设1.998km.110KV电丁线为圣雄工业园后期丁二醇项目的电源线路，起点为圣雄能源自备电厂110KV升压站，本次架设终点为9#双回终端塔。
二、OPGW光缆的结构及技术特性：1：OPGW光缆的结构：最外层为铝镁合金，中间层为铝包钢线，光纤束置于中间部位，以承受最小的压力，光束可组成若干个单元，每个单元由纤间隔心、耐热绝缘带组成。
为防止光纤束受到异常张力和挤压作用下不致于发生弯曲、断裂，在光纤束外套有护衬套管。
2： OPGW光缆的技术性能：第二章 OPGW光缆的施工一、机具的选择1：架设OPGW光缆的机具选择：（1）张牵设备的选择根据OPGW光缆外径范围，按照标准要求，张力机张力轮外径不小于616MM。
（2）牵引机摆放位置的确定光缆的制造长度是根据设计规定采用对号定长度。
每一条光缆的首端到尾端就是一个耐张段，因此，牵引场、张力场只能在地线耐张塔相邻选择。
牵引机安装位置与相邻塔的距离应不小于 1.5倍塔高，且不小于130M。
（3）放线速度的控制放线初始阶段应慢速牵引及光缆的行进状况，此时速度约为5M/MIN，正常运行后提速达30-50M/MIN，最大速度不宜大于60M/MIN,放线过程中,每基塔睛应有人监视,当旋转连接器经过滑车时应适当减速.(4) 光缆两端的控制在光缆的首端厂家已固定一个铝合金压接式线夹,连一个旋转连接器(35KN)即可.光缆的尾端在线轴底层,当光缆展放完毕,应在光缆线尾端安装单头网套式连接器(俗称蛇皮套)与钢丝绳相连.需注意以下两点：A 缆尾端的光纤应注意封闭保护。
B在光缆连接前应截除被蛇皮套夹过的光缆，以保护光缆质量。
光缆在耐张塔应预留的长度是塔高+15M以保证耐张塔光缆在地面的熔度。
光缆施工作业指导书

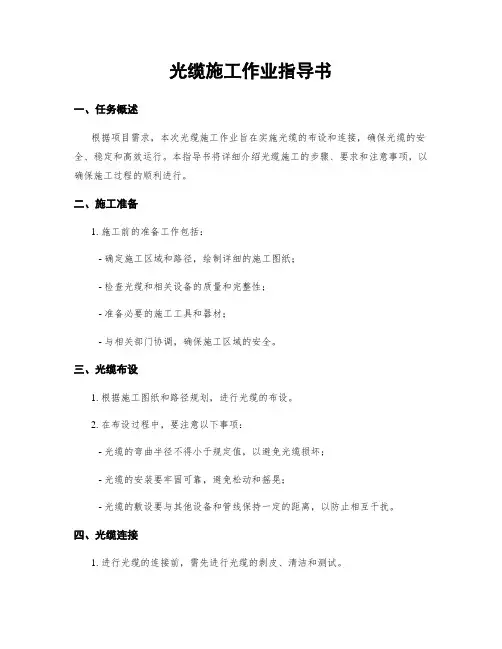

光缆施工作业指导书一、任务概述根据项目需求，本次光缆施工作业旨在实施光缆的布设和连接，确保光缆的安全、稳定和高效运行。
本指导书将详细介绍光缆施工的步骤、要求和注意事项，以确保施工过程的顺利进行。
二、施工准备1. 施工前的准备工作包括：- 确定施工区域和路径，绘制详细的施工图纸；- 检查光缆和相关设备的质量和完整性；- 准备必要的施工工具和器材；- 与相关部门协调，确保施工区域的安全。
三、光缆布设1. 根据施工图纸和路径规划，进行光缆的布设。
2. 在布设过程中，要注意以下事项：- 光缆的弯曲半径不得小于规定值，以避免光缆损坏；- 光缆的安装要牢固可靠，避免松动和摇晃；- 光缆的敷设要与其他设备和管线保持一定的距离，以防止相互干扰。
四、光缆连接1. 进行光缆的连接前，需先进行光缆的剥皮、清洁和测试。
2. 光缆连接的步骤如下：- 使用光缆剥皮工具，将光缆的外护套和光纤暴露出来；- 清洁光纤的端面，确保无污染和损伤；- 使用光纤连接器，将光纤连接起来；- 使用光缆测试仪，测试连接的质量和信号强度。
五、施工验收1. 施工完成后，进行光缆的验收工作。
2. 验收内容包括：- 检查光缆的布设和连接是否符合设计要求；- 使用光缆测试仪，测试光缆的传输性能；- 检查光缆的外观和保护措施是否完好。
六、安全注意事项1. 在施工过程中，必须遵守以下安全规定：- 佩戴必要的个人防护装备，如安全帽、手套和安全鞋；- 注意施工现场的安全，确保没有明火和易燃物品；- 遵守相关的施工规范和操作规程；- 注意光缆的保护，避免损坏和污染。
七、施工记录和报告1. 在施工过程中，要做好详细的施工记录，包括以下内容：- 施工日期、施工地点和施工人员的信息；- 光缆的布设和连接情况的记录；- 施工过程中的问题和解决方案的记录。
以上为光缆施工作业的详细指导书，希望能对您的工作有所帮助。
如有任何疑问或需要进一步的指导，请随时与我们联系。
通信光缆工程作业指导书
本标准规定了通信光缆的施工方法。
本标准合用于路线部施工范围内的通信光缆工程。
2.1 本标准根据 YDJ44-89 《电信网光纤数字传输系统工程施工及验收暂行规定》的原则，结合地区季节性施工的特点编制而成。
2.2 本标准合用于长途、室内通信的新建、和改建的光缆工程的施工，也可用于质量检验、随工验收和竣工验收等。
2.3 本标准以光缆施工的特点为主，普通的路线常规工序，可按部颁相关路线工程施工及验收技术范围执行。
2.4 本标准未列入的内容应按设计文件办理。
2.5 光缆和器材的程式、规格、质量等均应符合本标准和设计文件的要求；工程中不许使用未经鉴定合格的光缆和器材。
2.6 施工中应严格执行部颁的各种法规，在施工安全方面应贯彻执行电信路线、设备安装技术操作规定。
2.7 本标准的解释权归属于哈尔滨市电信工程局路线工程部经营技术室3.1 普通规定3.1.1 施工单位在施工前，应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常，应做重点检查。
对光缆及光纤连接器(尾纤)等还要进行光学特性、电器性能的测试。
3.1.2 工程所用光缆、器材必须有产品质量检验合格证，应核对厂方提供的产品测试记录所列项目和指标，是否符合国家标准或者部颁标准，是否符合设计要求或者定货合同的规定。
3.1.3 对不符合要求的光缆、器材不得使用。
3.1.4 经过检验合格的光缆、器材，应做好记录。
3.1.5 测试仪表应经过计量部门校验并取得合格证。
3.2 光缆单盘检验光缆的单盘检验，是一项较为复杂、细致、技术性、严肃性较强的工作。
它对确保工程的工期、施工质量，对于保证今后的通信质量、工程经济效益、维护使用及路线寿命有着重大影响。
同时，检验工作对分清光缆、器材质量的责任方，维护施工企业的信誉，都有不可低估的影响。
因此，必须按规范要求和设计或者合同书规定指标进行严格的检测，即使工期十分紧迫，也不能草率进行，而必须以科学的态度、高度的责任心和正确的检验方法，执行有关技术规定。
光缆施工作业指导书
光缆施工作业指导书步骤一：光缆布放与光缆保护2、管道光缆和子管敷设ODF架布放一条地线到光缆专用地线排，）ODF光缆加强芯、铝护层接0DF架光缆挂光缆资源牌开剥光缆裸纤用光纤软保护管固定好光交接箱和光分线箱、盒的面贴绿色标签熔纤盘光纤按规范要求盘纤要求：路由复测：施工前必须进行路由复测。
主要是对线路的走向和距离进行评估和测量，了解线路的走向是否安全可靠、经济合理，以及原有可利用的资源是否与实际相符等。
同时确定杆路具体走向、电杆、拉线、拉线程式和制式应符合设计要求，地锚应与拉线垂直，出土长度为30-65厘米，实际出土点与正确出土点的偏差不大于5厘米。
中把与地锚连接处应装衬环，且应装在拉线弯回处。
高桩拉的副拉线、拉桩中心线、正拉线、电杆中心线应成直线，其中任一点的最大偏差不得大于5厘米。
墙拉的拉攀距墙角应不小于25厘米，距屋沿不小于40厘米。
光缆布放：光缆布放前必须放气，可以采用如下方法：架空和墙壁光缆：放光缆应使用放缆工具，光缆应按设计要求的A、B端敷设，其曲率半径应大于光缆外径的20倍，同时，应根据设计要求选用光缆挂钩程式，挂钩的间距应为50±3cm，电杆电杆两侧的第一只挂钩应各距电杆25±2cm。
光缆敷设好后应平直，无扭转和机械损伤等。
墙壁光缆：跨越街坊、院内道路等，光缆的最低点距地面应不小于4.5米。
吊线式墙壁光缆使用的吊线程式应符合设计要求，支撑物的间距应为8~10米，终端支持物与第一只中间支撑物的距离应不大于5米。
光缆距离地面不符合要求时应在加套子管保护。
管道光缆和子管敷设：子管敷设要按当地局要求采用三色或四色敷设，多根子管按颜色顺序排列全路径一致，子管在井内出孔（PVC大管孔）15-20厘米处截平，并套上塞鼓，不敷设光缆的空子管要套上子管端帽。
管道光缆应按设计要求的A、B端敷设，敷设光缆的牵引力一般不宜超过2000kN。
盘“8”字敷设时，其内径应不小于2m。
敷设后的光缆应平直，无扭转、明显刮痕和损伤等，曲率步骤二：分线箱安装膨胀螺栓1、划线、定位、打孔、安装膨胀螺丝步骤三：光缆接续（成端）与测试B面成端顺序排列对应A 面成端位置；B 面主要用于成端连接ONU 的光缆及调纤功能。
OPGW光缆施工作业指导书
目录一、适用范围及说明 (1)二、引用的标准及编制依据 (1)三、工程概况: (1)五、光缆架设控制参数 ........................................................... - 3 -六、光缆放线应注意的事项 ................................................... - 4 -七、张力展放光缆 ................................................................... - 5 -八、光缆紧线.......................................................................... - 13 -九、附件安装.......................................................................... - 14 -十、光缆施工中防磨损措施 ................................................. - 17 - 十一、安全措施 . (18)一、适用范围及说明本措施适用于××～××220kV新建线路工程OPGW架设施工. 《OPGW光缆架设施工技术措施》的编制主要依据设计施工图纸，光缆的使用说明书有不一致的地方，以使用说明书为准。
二、引用的标准及编制依据《110~500kV送电线路施工及验收规范(GB50233—2005）》《电力建设安全工作规程（第2部分：架空电力线路部分)(DL5009.2-2004）》《施工总说明(光纤线路部分)》《OPGW架线明细表》《机电施工图及说明(光纤线路部分）》三、工程概况：１、施工范围：本工程为××至××号塔（不包含××，共××基塔）(长××km)基础施工、组塔、金具安装、架线、接地安装，××号塔小号侧导、地线耐张串开列在第一标段。
光缆施工作业指导书
光缆施工作业指导书一、引言光缆施工是指在通信网络建设过程中，将光缆铺设、连接和固定的一系列操作。
光缆作为现代通信网络的重要组成部分，其施工质量直接影响到通信网络的稳定性和可靠性。
本指导书旨在提供光缆施工作业的详细指导，确保施工过程符合标准要求，保证光缆的质量和性能。
二、施工前准备1. 施工方案制定在光缆施工前，需要制定详细的施工方案，包括光缆的类型、规格、布线路径、连接方式等。
施工方案应经过相关部门的审核和批准。
2. 施工材料准备根据施工方案，准备好所需的光缆、光缆接头盒、光缆接头、光缆标识牌、光缆保护管等施工材料。
确保材料的质量和数量符合要求。
3. 施工人员培训施工人员应接受相关的培训，熟悉光缆施工的操作流程、安全注意事项以及质量要求。
必要时，应持有相关的操作证书。
4. 施工现场准备清理施工现场，确保施工区域干净整洁。
检查施工设备的工作状态，确保设备正常运行。
三、光缆铺设1. 布线路径规划根据施工方案，确定光缆的布线路径。
考虑到光缆的安全和保护，避免与其他设备或电缆交叉、受压或受弯曲。
2. 光缆铺设方式根据实际情况，选择合适的光缆铺设方式，包括直埋、管道铺设、架空铺设等。
在铺设过程中，要注意光缆的拉力控制，避免损坏光缆。
3. 光缆固定在光缆铺设完成后，采取适当的固定措施，确保光缆的位置稳定。
固定方式可以使用夹具、固定夹等。
四、光缆连接1. 光缆接头盒安装根据施工方案，安装光缆接头盒。
接头盒的安装位置应符合标准要求，便于后期维护和管理。
2. 光缆接头制作根据光缆接头的类型和规格，进行光缆接头的制作。
制作过程中，要注意光纤的清洁和保护，避免污染和损伤。
3. 光缆接头连接将制作好的光缆接头连接到光缆上，确保连接的牢固和稳定。
连接时要注意光纤的对准和保护，避免损伤和损失。
五、光缆测试和验收1. 光缆测试在光缆施工完成后，进行光缆的测试。
测试内容包括光缆的衰减、反射损耗、插损等指标的测量。
测试设备应符合相关标准，确保测试结果的准确性。
电力通信光缆作业指导书202417
电力通信光缆作业指导书202417
电力自动化通信光缆作业指导书
一、安全操作规程
1、认真遵守相关安全规定，做好安全防护措施，确保安全作业。
2、熟悉各工序的施工要求，正确使用各项工器具，配合有关安全要求。
3、能操作机具一定要使用安全工具，安全帽必须戴好，并遵守诸如电气安全、机械安全等安全标准。
4、在作业过程中，任何可能影响安全的现象都要及时报告给监理工程师。
二、准备工作
1、查阅相关资料，熟悉各工序施工要求。
2、检查施工质量标准，准备施工工具、材料及安全设备。
3、根据施工要求准备有关的施工图以及施工前、中、后的检查单，备齐施工记录卡片及相关证件。
3、检查光缆是否有损坏，并根据施工要求进行处理。
4、如施工面积过大，中间休息时间不得超过一个小时。
三、安装操作
1、按照电力自动化通信缆施工要求，组织人员进行施工前的检查确认。
2、按照设计施工图进行光缆安装、接线。
3、熟悉有关电力自动化通信缆各种型号及规格，选择合适的光缆，按照相关规格正确拉线，按要求操作及验证，保证拉线质量高标准。
4、对拉出的线束实施可靠性试验，对电缆侧坚持接头头试验要求，确保电缆接头头质量。
光缆施工作业指导书
光缆施工作业指导书第一章总述一、工程概况线路为110kV输电线路，起点为圣雄能源自备电厂110KV升压站，终点为工业园区内新建110KV同心变，线路总长3.575km；其中1#－9#塔为电同Ⅲ回线与电丁线为同塔架设段，线路长 1.577km,电同Ⅲ回线单回路架设1.998km.110KV电丁线为圣雄工业园后期丁二醇项目的电源线路，起点为圣雄能源自备电厂110KV升压站，本次架设终点为9#双回终端塔。
二、OPGW光缆的结构及技术特性：1：OPGW光缆的结构：最外层为铝镁合金，中间层为铝包钢线，光纤束置于中间部位，以承受最小的压力，光束可组成若干个单元，每个单元由纤间隔心、耐热绝缘带组成。
为防止光纤束受到异常张力和挤压作用下不致于发生弯曲、断裂，在光纤束外套有护衬套管。
2： OPGW光缆的技术性能：第二章OPGW光缆的施工一、机具的选择1：架设OPGW光缆的机具选择：（1）张牵设备的选择根据OPGW光缆外径范围，按照标准要求，张力机张力轮外径不小于616MM。
（2）牵引机摆放位置的确定光缆的制造长度是根据设计规定采用对号定长度。
每一条光缆的首端到尾端就是一个耐张段，因此，牵引场、张力场只能在地线耐张塔相邻选择。
牵引机安装位置与相邻塔的距离应不小于1.5倍塔高，且不小于130M。
（3）放线速度的控制放线初始阶段应慢速牵引及光缆的行进状况，此时速度约为5M/MIN，正常运行后提速达30-50M/MIN，最大速度不宜大于60M/MIN,放线过程中,每基塔睛应有人监视,当旋转连接器通过滑车时应适当减速.(4) 光缆两端的控制在光缆的首端厂家已固定一个铝合金压接式线夹,连一个旋转连接器(35KN)即可.光缆的尾端在线轴底层,当光缆展放完毕,应在光缆线尾端安装单头网套式连接器(俗称蛇皮套)与钢丝绳相连.需注意以下两点：A缆尾端的光纤应注意封闭保护。
B在光缆连接前应截除被蛇皮套夹过的光缆，以保护光缆质量。
光缆在耐张塔应预留的长度是塔高+15M以保证耐张塔光缆在地面的熔度。
直埋光缆施工作业指导书—3
直埋线路施工指导书第三组组长：李春龙成员：韩明浩、刘赵雷、李富雄赵李妮贾瑶目录1.适用范围 (3)2.准备工作 (4)2.1施工图纸 (4)2.2工具及仪器 (4)2.3光缆路由及配盘 (5)2.4光缆盘测 (5)2.5检查 (5)2.6劳动组织 (5)3.接续安装 (5)3.1光缆对接 (5)3.2纤接续的方法 (6)3.3光纤接续的过程和步骤 (6)3.4测衰减值 (7)4.光缆敷设 (7)4.1挖沟 (7)4.2 沟底处理 (7)4.3光缆布放 (8)a.光缆敷设要求 (8)b.人工布放 (9)4.4回填 (9)5.竣工测试 (10)5.1测试标准 (10)5.2安全要求 (10)5.3环保要求 (10)附表一：防机械损伤措施及装置 (10)附表二：施工工艺检查及工程测试记录表 (12)附表三:直埋光缆敷设技术交底书 (13)附表四:光纤衰减测试表 (14)1.适用范围适用于直埋光缆线路施工工程设计图纸及说明：（1）XX光缆施工图（图1-图3）（2）本工程线路长度为426km,本工程只选三段共4.4km长度的图纸（3）本工程在丘陵地区敷设48芯光缆一条，自然弯曲系数为0.7%，单盘光缆测试按单窗口取定，并按要求测试偏振膜色散。
（4）光缆沟及接头坑采用挖、松填方式，土质为普通土，沟深1.2m，下底0.3m，放坡系数为0.125（5）在图二“14km”处为光缆接头点，接头两端各预留7m，并安装监测标石一块。
（6）在图二“15km”处的河两岸各有一个5m长光缆的“s”预留（7）两处人工截留挖沟均不计取砂浆袋。
（8）所选三段图纸部分的对地绝缘检查及处理不需热塑套管。
（9）本段工程共埋设普通标石（1000*140*140mm）35个。
2.准备工作2.1施工图纸核对施工图纸是否正确。
优化路由，尽量减少熔接点，降低光通道衰减。
2.2工具及仪器2.3光缆路由及配盘光缆敷设前首先要对光缆经过的路由做认真勘查，了解当地道路建设和规划，尽量避开坑塘、加油站等这些潜在的隐患。
光缆线路施工作业指导书
光缆线路施工作业指导书目录第一章总则第二章光缆路由的复测第三章光缆的单盘检验和配盘第四章光缆的分屯运输和敷设第五章光缆通信线路的防护第六章光缆接续与安装第七章硅芯管管道工程安装第八章ODF架安装及中继段测试第九章工程验收及竣工资料第一章总则1.1本指导书为光缆通信工程线路施工操作、质量检查的主要技术依据，在施工中除设计文件中另有要求外均须按本指导书要求进行施工。
1.2本指导书范围主要包括光缆线路复测、光缆单盘检验、配盘、敷设、防护、接续、ODF架安装、硅芯管敷设、竣工技术资料的编制和竣工验收等共九章。
1.3本指导书所需安装的各种器材、设备的规格、程式和质量应符合本指导书和设计文件的有关规定。
凡本规定未包括的新设备规格、程式、质量应符合设计要求。
1.4凡因特殊情况而达不到设计及规范要求的施工项目，应同建设、设计单位协商解决，并办理有关手续。
1.5本指导书内光缆只列举了层绞式光缆，今后如采用其他规格的光缆在进行施工时均参照本指导书执行。
1.6关于架空光缆，原则上利用原有明线杆路架挂，有关新建杆路和管道清洗等施工技术属相关规程范畴，本指导书不再赘列。
1.7本指导书编制的主要依据为邮电部颁布的《电信网光纤数字传输系统工程施工及验收暂行技术规定》。
1.8本指导书的解释权与修改权属中通建设股份有限公司。
第二章光缆路由的复测2.1一般要求：2.1.1复测的主要任务一、根据设计核定光缆（或硅芯管）路由走向及敷设位置。
二、核定和丈量中继段距离，其中包括直埋、管道、水线所处段落和进局距离。
三、核定光缆穿越铁路、公路、河流、湖泊及大型水渠、地下管线等障碍物的具体位置和处理措施。
四、核定防护地段及处理措施。
五、核定沟坎保护的地点和数量。
六、核定管道光缆占用管孔的位置。
七、为中继段光缆的配盘、光缆的运输提供资料。
八、修改、补充施工图。
2.1.2复测小组的组成。
一、复测小组应由施工单位组织，施工、设计、监理、建设（维护）单位的人员参加。
通信光缆施工作业指导书
长途通信光缆施工作业指导书单位:编制:复核: 审批:2013年3月1日发布2012年3月2日实施1、适用范围长途通信光缆施工。
2.作业准备2.1内业技术准备织技术人员认真进行图纸审核，熟悉施工规范和验收标准，认真学习实施性施工组织设计；辨识危险源及危险因素，制定安全保证措施，提出应急预案；对全体施工人员进行技术交底和安全培训，考试合格后上岗。
2.2外业技术准备收调查径路上既有缆线及设施，编制防护措施；与相关单位签订安全配合协议；收集作业中所涉及的各种外部技术数据；进行现场调查，建立临时设施，满足施工人员进场生活、办公需要。
依据设计文件，综合工程现场实际情况，编制物资申请计划，根据计划进行备料。
检验所用仪器、仪表应经计量检验，并在计量检验有效期内使用。
3.技术要求3.1光缆单盘测试及配盘技术要求1、光缆单盘测试采用双窗口对光缆进行测试，测试项目包括光缆长度复测、光缆单盘损耗测试、光纤后向散射信号曲线观察和光缆外护层的绝缘检查等。
测试时仪表的折射率设置，采用厂家出厂时提供的折射率。
2、光缆敷设前应按长度、环境条件和设计要求进行配盘，选择合适的接头位置；配盘尽量按整盘配置，减少断缆；光缆的接头位置安排应合理。
3.2直埋光缆敷设技术要求1、埋设深度、与其他建筑物最小间隔距离、防护措施应符合设计要求及相关技术标准的规定。
2、在电气化铁路区段路肩上敷设时，宜在接触网杆、塔立起后进行，不宜交叉施工。
必须交叉施工时，应做好防护措施。
3、当采用一条单光缆及一条对称电缆同沟敷设时，应同底同期敷设，先敷设对称电缆，后敷设光缆，在沟中应平行排列。
在对称电缆接头处，光缆应采取防护措施。
4、光缆应按A、B端要求进行敷设。
5、光缆敷设时，其弯曲半径、余留长度、位置等应符合设计要求和相关技术标准的规定。
6、使用机械牵引时，牵引最大速度应为15m/min；牵引力不应超过光缆最大允许张力的80%,且主要牵引力应作用在光缆加强芯上。
13ADSS光缆施工作业指导书
第一章施工组织及人员要求1．施工现场必须配备专职安全员、1名技术负责人及1名质量负责人（技术质量可以兼职）,具体职责如下:技术负责人岗位职责：1.严格遵守各项标准、规范、规程和质量体系文件，按制度办事。
2.负责现场施工技术资料保管、发放，建立完整的台帐，按规定管理.3.对设计变更，除将变更文件及时向有关人员发放外，尚需向施工队施工人员当面交底.4.负责现场施工技术交底工作，并办理相应记录。
5。
在自己工作范围内，有权处理现场相应的各种技术问题。
6.深入现场，服务一线，及时掌握施工动态,积极为施工队解决现场技术难题.7.总结推广新工艺、新技术,促进技术进步，提高经济效益.8。
检查督促施工队按图纸、程序、作业指导书等有关要求施工.9。
参与工程材料物资的到货检验，协助其他部门做好工作。
10。
完成领导交给的其他工作。
质量负责人岗位职责1.明确工程的质量目标,分项工程合格率=100%,分项工程优良率≥98%。
2.认真贯彻公司的质量方针，执行与本职工作有关的质量体系文件。
3。
努力学习并熟练掌握有关标准、规范、工程监理实施细则及相关质量体系文件.4.负责施工现场的进货检验与验证.5.深入施工现场,督促施工队严格按送电工程生产程序和特殊工序施工程序组织施工.6。
负责送电线路施工中的过程检验，参与分项工程检验及工程竣工后的最终检验。
7。
参与工程材料物资的到货检验，负责实施“检验和试验”状态的控制及对不合格品的控制。
8.指导施工队正确填写施工技术记录，并及时收集、整理、审查记录的正确性.9.积极主动与建设单位质检代表配合，共同搞好工程质量.专职安全员岗位职责1。
负责全体工作人员的安全保护等问题，有权发布指令并采取保护性措施以防事故2.负责监督、检查施工现场的安全文明施工,对事故隐患和存在的问题，及时督促施工队整改,对重大的隐患要立即向项目经理和上级安全部门反映、汇报。
3。
参加施工队的安全施工措施交底，对重要、危险、特殊作业，现场检查监督.4。
光电缆施工技术作业指导书
柳南客运专线进德（不含）至南宁（含）段及新建南宁至黎塘铁路“四电”系统及相关工程光电缆线路施工作业指导书5.8 箱盒安装5.8.1 方向盒、终端盒、变压器箱应采用防盗型箱盒, 箱盒基础采用热镀锌金属或其他防腐材料。
5.8.2 箱盒到场后应按下列规定进行进场检查:1 箱盒的规格、型号、质量、数量符合设计和订货协议的规定。
2 箱盒外部无伤痕和裂纹。
3 箱盒内端子无锈蚀、无松动。
5.8.3 桥梁地段箱盒应按下列规定安装:1 箱盒安装在防护墙外侧壁时, 如图一-2 所示。
注: 1.防护墙；2.方向盒；3.信号电缆槽盖板；4.热镀锌金属支架图一-2方向盒在防护墙外侧安装示意图1）当箱盒顶面高度高于防护墙顶面时, 支架应适当外延, 以保证箱盒不得侵入限界。
2）防护墙应钻通透孔, 采用M16 防松螺栓和补强板, 将安装支架固定在防护墙上。
3）基础支架严禁跨桥梁伸缩缝安装。
4）电缆直径不大于30mm 时, 箱盒底部距电缆槽盖板表面高度为360mm±50mm；电缆直径大于30mm 时, 应根据引入的电缆型号、电缆直径、电缆受力点等因素, 拟定其安装高度。
5）在防护墙顶面与电缆槽道盖板上平面间高度小于300mm, 上部通透螺栓孔中心距防护墙顶面小于100mm, 两个透螺栓孔中心不能满足120mm的特殊地段, 可采用基础支架加宽连接方式或L型槽钢支架连接方式, 如图一-3、一-4所示。
基础支架加宽方式是将基础支架立面加宽, 两个螺栓孔采用斜角方式, 两孔斜向距离不应小于150mm。
背面两孔间采用整体式加强板, 并用M16通透螺栓紧固。
图一-3加宽型基础支架安装示意图L 型槽钢支架连接方式是在原基础支架的基础上增长一个L 型槽钢支架, 将基础支架与防护墙连接。
在防护墙内采用一个M16 通透螺栓, 将防护墙外侧基础支架与内侧补强板紧固连接；在防护墙顶面加2 个M16 化学锚栓, 将L 型连接架与防护墙外侧支架连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光缆施工作业指导
书
目录
1、编制依据 ............................................................................... 错误!未定义书签。
2、工程概况 ............................................................................... 错误!未定义书签。
3、光缆的检验、搬运及OTDR测试......................................... 错误!未定义书签。
4、安装设备、工具和金具........................................................ 错误!未定义书签。
5、预防措施及安装参数 ........................................................... 错误!未定义书签。
6、安装步骤 ............................................................................... 错误!未定义书签。
7、放线后的测试 ....................................................................... 错误!未定义书签。
8、接续....................................................................................... 错误!未定义书签。
9、最终测试 ............................................................................... 错误!未定义书签。
10、附件图................................................................................. 错误!未定义书签。
1、编制依据
1.1 大庆和平风电场220kV送出线路工程OPGW复合光缆施工图；
1.2 《110kV-500kV架空送电线路施工及验收规范》
1.3 《750kV架空送电线路张力架线施工工艺导则》
1.4 《电力建设安全工作规程（架空电力线路部分）》
1.5 《电力建设安全管理工作规定》
1.7 OPGW复合光缆施工技术手册；
2、工程概况
项目名称：大庆和平风电场220kV送出线路工程
大庆和平风电场220kV送出线路工程，其中我单位施工第二标段（1#—38#），线路亘长12.623公里，共有铁塔38基，其中直线塔27基，耐张塔11基。
全线均采用铁塔架设，回路为单回路。
导线采用钢芯铝绞线型号为2*LJG—300/40。
地线其中一根为钢绞线JLB40-150。
另一根地线为OPGW光缆。
3、光缆的检验、搬运及OTDR测试
1.1外观检验
光纤复合架空地线（以下简称OPGW）到货后，对缆盘进行外观检验，以确保其在运输过程中未遭损坏。
确认光缆盘上的铭牌信息，如盘号、光缆长度(适用耐张段)、外径及其它详细资料，以确保所交付的材料与采购订单相符。
1.2储运
(1)缆盘应垂直放置，绝不准许水平置放和堆放。
(2) 如果使用吊车搬运缆盘，应使用一根坚固的钢轴穿入轴孔，以防止链条或钢索毁坏卷盘。
每次只许吊运一个缆盘。
(3) 没有吊车时，利用枕木或槽钢托住轮缘缓慢滚下。
不允许将光缆盘从车辆上滚下或拖下来。
(4) 盘装光缆应按OPGW盘标明的旋转箭头方向短距滚动。
光缆出线方向与其相反。
(5) 储运温度应控制在-40 oC～+60oC范围内。
(6) 如果缆盘在安装开始前需要储藏很长一段时间，应将缆盘储存在室内以保护光缆
和缆盘。
1.3安装前OTDR测试
每盘缆均应附有一份《出厂测试报告》。
在OPGW验收时对每盘缆所有的光纤进行通光检测。
编制盘测报告，责任各方签字认可（通讯公司代表、厂家技术测试人、监理、施工方）。
每个测试阶段的测试均应使用相同的测试设备。
所有盘测以后的光缆两端必须重新密封以防水汽进入。
为此, 每盘缆均
配有塑料罩，这些护罩应用PVC带固牢。
盘测中所遇到的任何问题及时反映到生产厂家。
4、安装设备、工具和金具
OPGW所需的安装常规设备与安装地线所需设备相同。
展放光缆前在牵张场地两端应挂好接地滑车，使OPGW光缆处于良好的接地状态，以免静电或动力机械漏电击伤施工人员。
OPGW展放所需设备和工具如下：
(1)牵引机
(2)张力机
(3)放线架
(4)尼龙滑轮或滑轮组
(5)网套连接器（蛇皮网套）
(6)牵引绳
(7)旋转连接器
(8)专用紧线器
(9)钢管切割刀
(10)防扭鞭
(11)线路金具
所有放线工具、设备及其附件在投入使用前必须进行外观和状况检查，确认这些机器、设备和工具是否确实适于OPGW的架设。
2.1牵引机
所用的牵引机其额定牵引能力应大于牵引张力的两倍，并配有速控和制
动装置来保障放线操作的安全。
在防扭鞭经过滑轮组时, 放线速度应减慢以保护OPGW免受冲击和防止跳槽事件的发生。
在放线过程中要连续监视牵引绳或OPGW弧垂度的变化，当观察到异常现象时，必须立即停止牵引。
2.2张力机
对于单层绞线设计的OPGW，张力轮直径应不小于800毫米；而对于双层绞线设计的OPGW，张力轮直径不能小于1000毫米。
该设备应能够对OPGW施以均匀的反向张力可控范围至少达 kg。
盘绕不少于5圈，缠绕张力机轮毂时必须按照光缆的旋转方向，进出方向与光缆成缆绕向相一致；
张力轮的旋转方向应与OPGW的牵引方向相同。
对于左旋OPGW来说，当面向牵引方向时，OPGW应从张力轮右侧进左侧出；同样地对于右旋OPGW来说， OPGW应从张力轮左侧进右侧出。
2.3放线架
所使用的OPGW放线架必须有刹车装置，能提供70-200kg的反向张力，同时确保放线架水平放置。
应与张力机成一条直线布置，张力机与放线架的直线偏移小于±7°。
2.4尼龙滑轮或滑轮组
滑轮必须满足转动灵活，光滑，无串动，尺寸大小要求，有防止光缆跳槽装置；滑轮的槽口直径应保证大于并允许防扭装置的经过。
一次放线过程中，滑轮的数量不超过15个。
特殊情况下要采取特殊措。
