PWM功率控制器

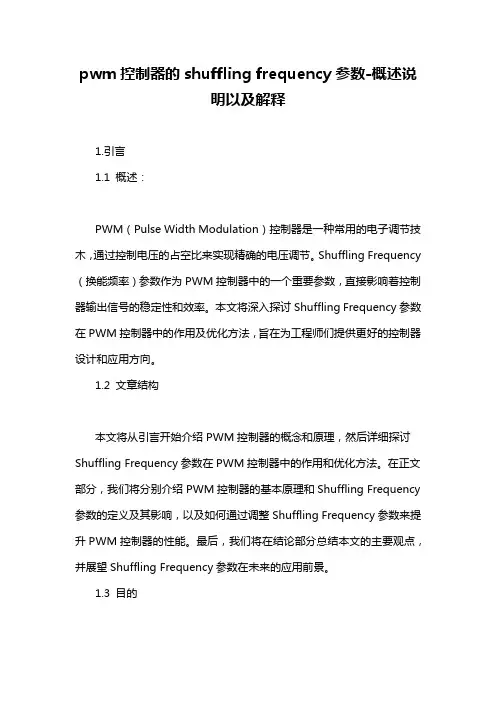

pwm控制器的shuffling frequency参数-概述说明以及解释

pwm控制器的shuffling frequency参数-概述说明以及解释1.引言1.1 概述:PWM(Pulse Width Modulation)控制器是一种常用的电子调节技木,通过控制电压的占空比来实现精确的电压调节。
Shuffling Frequency (换能频率)参数作为PWM控制器中的一个重要参数,直接影响着控制器输出信号的稳定性和效率。
本文将深入探讨Shuffling Frequency参数在PWM控制器中的作用及优化方法,旨在为工程师们提供更好的控制器设计和应用方向。
1.2 文章结构本文将从引言开始介绍PWM控制器的概念和原理,然后详细探讨Shuffling Frequency参数在PWM控制器中的作用和优化方法。
在正文部分,我们将分别介绍PWM控制器的基本原理和Shuffling Frequency 参数的定义及其影响,以及如何通过调整Shuffling Frequency参数来提升PWM控制器的性能。
最后,我们将在结论部分总结本文的主要观点,并展望Shuffling Frequency参数在未来的应用前景。
1.3 目的本文旨在深入探讨PWM控制器中的Shuffling Frequency参数,从而帮助读者更好地理解其作用和优化方法。
通过对Shuffling Frequency 参数的详细解释和分析,读者可以更好地掌握如何调节和优化PWM控制器的参数,以实现更高效的电力转换和更稳定的系统性能。
同时,本文还旨在为相关领域的研究者和工程师提供一些有价值的参考和指导,以促进PWM控制器技术的进一步发展和应用。
通过对Shuffling Frequency参数进行深入研究,我们可以更好地理解PWM控制器的工作原理和性能特点,为未来的研究和实践工作提供有益借鉴和启示。
2.正文2.1 PWM控制器简介PWM(Pulse Width Modulation)控制器是一种广泛应用于电力电子领域的技术,它通过调节脉冲信号的占空比来实现对电压或电流的调节。
SG3525电流控制型PWM解调调制器

SG3525电流控制型PWM解调调制器型号:SG3525AN封装:DIP-16主要应用:开关电源1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展,功率MOSFET在开关变换器中开始广泛使用,为此美国硅通用半导体公司(Silicon General)推出SG3525。
SG3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器,所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较,从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统,因此,无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高,是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图:1.Inv.input(引脚1):误差放大器反向输入端。
在闭环系统中,该引脚接反馈信号。
在开环系统中,该端与补偿信号输入端(引脚9)相连,可构成跟随器。
2.Noninv.input(引脚2):误差放大器同向输入端。
在闭环系统和开环系统中,该端接给定信号。
根据需要,在该端与补偿信号输入端(引脚9)之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3):振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4):振荡器输出端。
5.CT(引脚5):振荡器定时电容接入端。
6.RT(引脚6):振荡器定时电阻接入端。
7.Discharge(引脚7):振荡器放电端。
该端与引脚5之间外接一只放电电阻,构成放电回路。
8.Soft-Start(引脚8):软启动电容接入端。
原边(PSR)控制高精度恒压恒流PWM控制器

原边(PSR)控制高精度恒压/恒流PWM控制器概述NF2910是一种高性能离线式PWM控制器,主要用于中小功率AC/DC充电器和适配器中。
它工作于原边采样和调节,可省除极间光耦和WL431,其恒压和恒流控制特性说明如下图。
最大输出功率可达18W。
在恒流控制时,其电流和输出功率的设定可由CS脚上的传感电阻Rs来调节;在恒压控制时,利用混合工作模式可以获得高效率和高性能。
另外,利用内部的导线压降补偿功能可以得到良好的负载调整特性。
在恒流模式重负载工作条件下,器件工作在PFM模式,中负载和轻负载,器件可工作在PWM模式和降频模式。
NF2910具有电源软启动控制和多种带自动恢复的有效保护,它包含逐周期电流限制,VDD过压保护,VDD箝位和欠压保护等。
另外,NF2910还有优良的EMI 性能和频率抖动控制特性,使用NF2910可获得高精确的恒压恒流特性。
图1 恒压恒流CC/CV曲线特点■ 外围电路简单■ 在通常AC输入条件下,恒压CV调节5%,恒流CC调节5%■ 原边采样和调节,无需光耦和WL431■ 可程控CV恒和CC恒流调节■ 可设定恒流和输出功率■ 内建次级恒流控制和原边反馈■ 内建合适的峰值电流调节■ 内建原边电感补偿■ 可程控线压降补偿■ 开机软启动■ 内置MOS开关管■ 内置前沿消隐电路(LEB)■ 可逐周期电流限制■ 带有回差的欠压锁定(UVLO)■ VDD过压保护(OVP)■ VDD箝位保护功能应用中小功率AC/DC 离线式开关电源 ■ 手机充电器 锂电池充器池■ DV数码相机充电器 ■ 小功率适配器■ PC、TV 等电器的辅助电源 ■ 线性调节器/替代RCC 变换器 ■ 恒流LED 照明 封装形式:DIP8典型应用一般信息引脚图DIP8封装引脚说明Nb极限值项目 数值VDD电压 -0.3到VDD箝位电压VDD齐纳管箝位连续电流 10mACOMP电压 -0.3到7VCS输入电压 -0.3到7VINV输入电压 -0.3到7V最大工作结温Tj 150℃最小/最大贮存温度 -55到150℃引脚温度(焊锡,10秒) 260℃内置MOS管耐压值 600V引脚说明脚号 脚名 I/O 说明1 CS I 电流采样输入2 VDD P 电源脚3 GND P 地4 COMP I CV环路补偿5 INV I 连接反映输出的辅助绕组反馈电压的外接分压电阻,PWM占空周期由1脚电流采样信号和EA放大器输出电压决定。
