威纶通和温控器RS485
常见触摸屏、PLC、RS485通信的常见问题问答
威纶触摸屏：请教mt506的一屏多机问题大家好，最近碰到一个难解的问题。
向各位前辈请教我最近用1台MT506通过串口1带4台设备，通过MODBUS RTU 485方式，一开始我通过电脑直接在线仿真的方式模拟，与四台设备正常通讯，没有任何异常。
但是把程序下载到屏里后，就出现通讯不稳定的情况。
情况如下1 用电脑直接在线模拟屏，与4台设备进行通信，通过串口工具监视通信数据，完全正常。
说明程序没有问题。
2 程序下载到屏里后，屏与4台设备进行通信，通信不稳定，通过检测通信数据发现，可能会出现，通信十几组数据后，发生通信中断，通信停止系统参数设定值（3.0）后，继续进行通信，再正常通讯十几组或更多数据后，再次发生中断，中断时交换的数据并不确定。
3 序里的地址均改为地址1#时，通过串口工具检测，通信完全正常。
但是加入其它地址如2# 后，通信再次出现偶然一次通信中断的情况。
4 现场做了大量防干扰的措施，另外也不认为是干扰搞的，因为3 中地址均为1#时，没有问题。
当出现一定次数的中断后，通信就完全中止，等一定时间后又重新进行通信。
被这个问题搞的很头疼，请教前辈们，大家有这样用过的么，能分享经验么，感激。
这两天再搞不定这事，打算换屏了，没太大兴趣搞威伦的了，威论技术支持的水平与态度让人有点生气。
“我不知道” ，“我没试过”听的太多了。
谢谢大家想用一台触摸屏做好两个控制画面,来分别控制两台224XP,请问通讯线怎么连?PLC中程序要怎样做?请祥解问题补充：我用的屏是WEINVIEW MT510TV,先用编程软件把两台224XP设为不同的站号，例如PLC2和PLC3，然后在做屏读取I/O点数据的时候(其它的一样道理)，怎么才能分别读第一个plc里面的数据，就选择站号为2的那台PLC，要读第二个plc里面的数据，就选择站号为3的那台PLC?是否一定要定义PLC的主从站,和一定要用NETR,NETW指令?这个要咨询触摸屏厂家。
威纶触摸屏与CP1H通过RS485通信教学内容
关于威纶屏与欧姆龙PLC 的485通信试验一．试验目的：了解威纶通触摸屏与OMRON的CP1H系列PLC的485通信试验其中触摸屏做主站，两个PLC做从站。
二．材料：1.威纶通触摸屏型号MT6100I （软件EB8000）2.OMRON的PLC型号：CP1H-XA40DT-D 2个（软件CX-Programmer）3.PLC附件CP1W-CIF11 2个。
4.开关电源直流24V开关电源一个5.电线若干。
三．接线按求接好电线，触摸屏电源为24VDC；PLC电源为24VDC；通讯线在屏的COM1通信口（D型9針）需要注意的是MT61OOI屏有两个COM1通信口（一个为RS485 2/4W母头,一个为rs232公头）我们选择前者。
打开EB8000软件查看帮助中通信线的制作。
2号脚和1号脚分别为RX+和RX-，RX+连接到2个CP1W-CIF11通信口的SDB+或RDB+；RX-连接CP1W-CIF11通信口的SDB-或RDB-。
四.CP1W-CIF11的设置:把CP1W-CIF11上的拨码开关的1、2、3、5、6号脚打到ON的位置。
五．PLC设置：其中模式应选择Host link, 波特率，通信位数，停止位，校验方式等应与触摸屏设置一致。
单元号即为站号。
两个PLC设置不能一样。
我这里一个为1，一个为2。
（因为PLC有两个通信端口，所以设置时应视选择的端口来设置串口1还是串口2）。
六．PLC程序，因为是试验，所以写了一个简单的启动与停止程序。
程序写好后下载到PLC中在下载时一定要记得把设置也下载到PLC中，完成后把PLC断电重启，七．触摸屏程序:打开编程软件EB8000,新建一个文件,在系统参数设置中新增一个设备（多个PLC在同一485网络下不要多次新增设备，否则会报COM1端口已被占用。
）,在PLC类型中选择OMRON CJ/CS/CP ;接口类型中选择RS485 2W;COM设置见下图,设置完成后点确定.然后在屏幕创建四个位元件.请注意,在地址栏中一个为W1#0.00,一个为W2#0.00分别对应站号为1的PLC的W0.00位和站号为2的PLC的W0.00位依次建立四个按键分别为第一个PLC启动,第一个PLC停止,第二个PLC启动,第二个PLC停止,完成后保存再编译,然后下载到触摸中.八.实验:有触摸屏上按下第一个PLC启动,电脑监控第一个PLC程序发现W1.00有输出,按下第一个PLC停止,W1.00停止输出.然后监控第二个PLC程序,程序运行正确.至此,实验完成了一个触摸屏与两个PLC之间的485通讯完全正确.可以正常使用.。
很好的威纶通MODBUSRTU通讯协议与变频器通讯案例
很好的威纶通MODBUSRTU通讯协议与变频器通讯案例威纶通（Veintron）是一家专注于工业自动化领域的企业，他们开发了一种基于MODBUS RTU通讯协议的变频器产品，用于实现变频器与其他设备之间的数据交互。
以下是一个关于威纶通MODBUS RTU通讯协议与变频器通讯的案例。
在工厂的生产线上，使用了一台威纶通的变频器控制其中一种设备的转速。
工作人员希望通过上位机监控和控制变频器，以提高整个生产线的效率和稳定性。
首先，需要配置上位机与变频器之间的通讯连接。
上位机采用RS-485接口与变频器进行通讯。
通过串口配置软件，设置上位机的通讯参数，例如波特率、校验位等。
在变频器侧，需设置相应的通讯参数，以确保与上位机的通讯一致。
威纶通的变频器支持MODBUSRTU通讯协议，因此在通讯过程中需要按照该协议的规范进行数据交互。
MODBUSRTU是一种基于串行通讯的协议，使用二进制数据格式进行传输。
在上位机端，可以使用编程语言（如C、C++、Python）或者现有的SCADA软件（如Intouch、LabVIEW）进行开发。
这里以C语言为例，使用串口编程库进行通讯处理。
首先，在上位机端打开串口，并设置串口的通讯参数。
然后，通过MODBUSRTU协议定义相关的指令和数据格式，以实现与变频器之间的数据交互。
例如，使用MODBUSRTU读取变频器的转速，可以发送如下的读取指令：010*********C40B其中，01表示设备地址（每个变频器都有一个唯一的地址），03表示读取寄存器的功能码，0000表示要读取的寄存器地址，0002表示要读取的寄存器数量。
C40B是CRC校验码，用于校验数据的正确性。
当变频器接收到读取指令后，会按照指令中的地址和数量读取相应的寄存器数据，并通过串口返回给上位机。
上位机接收到数据后，可以解析出变频器的转速并进行相应的处理。
类似地，上位机也可以通过MODBUSRTU协议向变频器发送写入指令，以实现对变频器的控制。
初学者入门学习威纶通触摸屏时常问的几个问题
初学者入门学习威纶通触摸屏时常问的几个问题1、现在开始学习威纶通触摸屏，但我不知道威纶通触摸屏与西门子触摸屏有什么区别，其优点和缺点是什么？希望老师能够介绍一下。
答：你说到威纶触摸屏与西门子触摸屏的区别，它们之间主要有三大区别。
第一个是价格方面，对于硬件功能相差不大的触摸屏来说，西门子触摸屏的价格要贵一些，而威纶触摸屏的要便宜一些，可以说威纶通触摸屏的性价比是比较高的。
就比如说苹果手机和安卓手机，就拿配置差不多的机型来对比，你会发现苹果的价格就是比较贵，而安卓手机相对的就便宜一些，换句话说就是安卓手机的性价比比较高，跟我刚才说到的威纶通触摸屏的性价比比较高是一样的道理。
第二个是硬件方面，虽然两者基本上来说不相上下，但是他们的系统还是有区别的，这就好比安卓系统可以很方便的管理手机文件，传输数据也很方便，跟U 盘一样，但是苹果的IOS系统的文件管理不太方便，要上传文件时，只能使用苹果专用的工具ITUNES是吧，那这就是系统的不同，对于触摸屏来说，不同品牌他内部系统设计肯定是有区别的。
第三个是软件方面，西门子触摸屏的软件很强，可以说是无人能敌，而软件和图库是威纶通触摸屏的最大的不足，这也是欧美系和日韩、台系的主要区别，软件差距比较大，否则威纶通的竞争力会更强。
但是对于我们国内来说现在使用威纶通触摸屏的还是比较多的，所以学习威纶通触摸屏也是有必要的。
2、威纶通触摸屏可以运用在哪些场合？能够起到怎样的作用？学习完了威纶通触摸屏，我可以参与到哪些项目？答：触摸屏在工业应用中就相当于一个既能显示，又能跟PLC进行通讯，从而实现各种功能的这样的一个智能设备。
比如说我们可以在上面画一个按钮，代替实际的按钮实现通断控制；我们可以使用数值输入的元件，可以输入数据给PLC中的寄存器；我们还可以在上面显示plc的运行状态，比如Y的通断可用灯的亮灭来表示，还可以实时显示已加工工件数目、生产线速度、电机电流等参数。
我们将PLC和触摸屏结合使用的好处是，可以节省很多电子元器件，比如按钮，转换开关，中间继电器，时间继电器等等，我们还可以通过组态软件将整个系统的现场数据集中在触摸屏上显示，方便观察，自动记录。

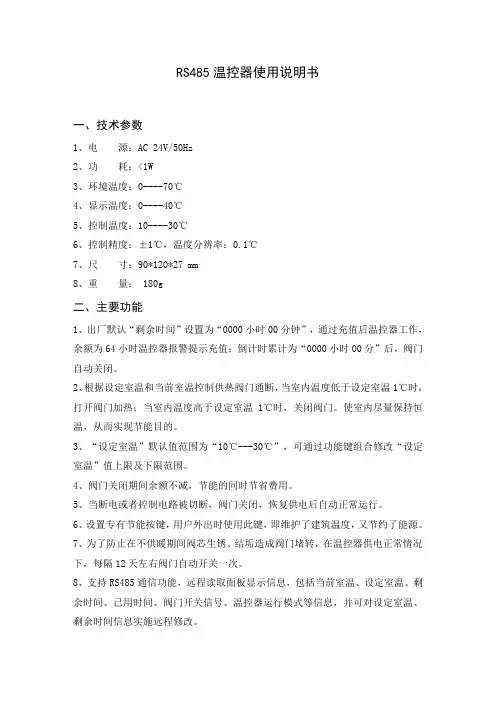

RS485温控器使用说明书
RS485温控器使用说明书一、技术参数1、电源：AC 24V/50Hz2、功耗：<1W3、环境温度：0----70℃4、显示温度：0----40℃5、控制温度：10----30℃6、控制精度：±1℃，温度分辨率：0.1℃7、尺寸：90*120*27 mm8、重量： 180g二、主要功能1、出厂默认“剩余时间”设置为“0000小时00分钟”，通过充值后温控器工作，余额为64小时温控器报警提示充值；倒计时累计为“0000小时00分”后，阀门自动关闭。
2、根据设定室温和当前室温控制供热阀门通断，当室内温度低于设定室温1℃时，打开阀门加热；当室内温度高于设定室温1℃时，关闭阀门。
使室内尽量保持恒温，从而实现节能目的。
3、“设定室温”默认值范围为“10℃---30℃”，可通过功能键组合修改“设定室温”值上限及下限范围。
4、阀门关闭期间余额不减，节能的同时节省费用。
5、当断电或者控制电路被切断，阀门关闭，恢复供电后自动正常运行。
6、设置专有节能按键，用户外出时使用此键，即维护了建筑温度，又节约了能源。
7、为了防止在不供暖期间阀芯生锈、结垢造成阀门堵转，在温控器供电正常情况下，每隔12天左右阀门自动开关一次。
8、支持RS485通信功能，远程读取面板显示信息，包括当前室温、设定室温、剩余时间、已用时间、阀门开关信号、温控器运行模式等信息，并可对设定室温、剩余时间信息实施远程修改。
三、温控器的操作使用操作界面如下图。
开关模式（1）“开关”键，用于控制温控器“打开”和“关闭”。
每按一次，温控器在“开”和“关”之间转换一次，同时蜂鸣器“嘀--”响一声。
温控器“打开”时，设定室温显示正常设定室温值；温控器“关闭”时，设定室温值显示“---”。
（2）““设定室温”增加0.5℃，同时蜂鸣器“嘀--”响一声。
（3）“”为减少键，在温控器打开后，每按一次，“设定室温”减小0.5℃，同时蜂鸣器“嘀--”响一声。
（4）“模式”切换键，在温控器打开后，每按一次，温控器在“舒适模式”和“节能模式”之间转换一次，同时蜂鸣器“嘀--”响一声。

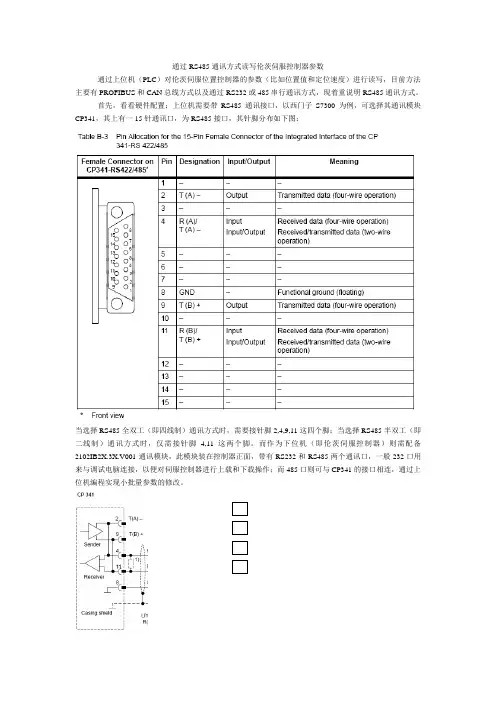

通过RS485通讯方式读写伦茨伺服控制器参数
通过RS485通讯方式读写伦茨伺服控制器参数通过上位机（PLC）对伦茨伺服位置控制器的参数（比如位置值和定位速度）进行读写，目前方法主要有PROFIBUS和CAN总线方式以及通过RS232或485串行通讯方式，现着重说明RS485通讯方式。
首先，看看硬件配置；上位机需要带RS485通讯接口，以西门子S7300为例，可选择其通讯模块CP341，其上有一15针通讯口，为RS485接口，其针脚分布如下图：当选择RS485全双工（即四线制）通讯方式时，需要接针脚2,4,9,11这四个脚；当选择RS485半双工（即二线制）通讯方式时，仅需接针脚4,11这两个脚。
而作为下位机（即伦茨伺服控制器）则需配备2102IB2X.3X.V001通讯模块，此模块装在控制器正面，带有RS232和RS485两个通讯口，一般232口用来与调试电脑连接，以便对伺服控制器进行上载和下载操作；而485口则可与CP341的接口相连，通过上位机编程实现小批量参数的修改。
此为2102连接至上位PLC的接线图。
通讯电缆的制作: 需要一个15针的公插头和一根带屏蔽的9芯通讯电缆，注意屏蔽层不能接到CP341的15针插头的8脚。
编程电缆的制作: 需要9针公母插头各一个和一根带屏蔽的9芯通讯电缆，接法为针2接针3, 针3接针2, 针5接针5。
伺服控制器与PLC通讯的协议格式为: 7位ASCII码，1个停止位，1个起始位，1个偶校验位，波特率9600bps。
也就是说从PLC发送出去的数据必须转换成16进制数表示的ASCII码。
下面介绍CP341的硬件设置：CP341的ASCII协议通讯1. 硬件列表1---PS307 5A2----CPU315-2PN/DP3----MMC 128KB4----IM153-15----CP341 RS422/4856----DI32x24VDC7----DO32x24VDC/0.5A8----TP177A9----3个DP总线插头和Profibus电缆2. 配置过程，见图图1：在硬件组态画面双击CP341模块图2：打开CP341后点击Parameter图标图3：选择通讯协议为ASCII码协议图4----选择好ASCII码协议后点击Protocol图标进入具体参数设置画面图5----将协议改为伦茨伺服通讯模式图6----对接口方式进行选择---此处选RS485半双工通讯图7----设完参数后进行保存操作伺服控制器通讯参数设置----C0125为通讯波特率，缺省9600；C0009为站号地址，一般设为1（站号范围1-99）。
RS485 温湿度传感器使用说明书
RS485温湿度传感器使用说明概述这是一款高精度工业级RS485温湿度传感器，采用高品质数字集成传感器，配以可靠的数字化处理电路，从而将环境中的温度和湿度转换成与之相对应的RS485信号，能可靠地与上位机系统等进行集中监控。
模块测量范围广，支持-40~120℃的温度检测和0~99.9%RH的湿度检测，检测精度高，响应速度快。
铝合金外壳全包裹，防水耐高温，在较恶劣环境也能正常使用；探头采用透气防尘设计，有效保护内部线路板，延长使用寿命。
该产品具有优良的长期稳定性、低延滞性、强抗化学污染能力和极优的可重复性，是暖通空调应用中精确测量相对湿度及温度的理想解决方案。
可广泛应用于楼宇自动化、气候与暖通自动控制、博物馆与宾馆的气候站、暖通空调系统闭环控制等领域。
产品参数●温度测量范围： -40~120℃●湿度测量范围： 0~99.9%RH●温度精度：±0.3℃（25℃）●湿度精度：±2%RH（25℃）●采样周期： 3S●供电电压： 12~36V（DC）●产品尺寸：200mm(L)×15.7mm(D)●输出信号： RS485信号●通信协议：标准MODBUS RTU协议●波特率： 9600（默认）●显示分辨率：温度：0.1℃；湿度：1%RH●灵敏度衰减值：温度＜0.1℃/年；湿度＜0.5%RH/年引脚释义① 黄色 ② 红色 ③ 黑色 ④ 白色接线示意图RS485 通信协议1、内部寄存器映射地址2、支持的功能码0x03：读多路寄存器0x10：写多路寄存器读指令：主机帧格式变送器地址+0x03+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位变送器返回格式变送器地址+0x03+返回字节数(1 字节)+数据 0+..+数据 n+CRC 低位+CRC 高位写指令：主机帧格式变送器地址+0x10+寄存器起始地址(2字节)+寄存器数量(2字节)+发送字节数(1个字节)+数据0+..+数据n +CRC低位+CRC高位变送器返回格式变送器地址+0x10+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位写功能码特殊说明：1、在内部寄存器映射地址里面，只有 0x000C-0x001E 的地址才可以写，其他地址禁止写。
威盟士学习型modbus空调控温器(485型)使用手册说明书
学习型ModBus空调调温器VMS-3000-KT-N01Ver2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4系统框架图 (5)第2章设备使用说明 (6)2.1接口定义 (6)2.2空调学习操作说明 (6)2.3ModBus通信及寄存器详解 (8)2.3.1设备通信基本参数 (8)2.3.2设备通信帧格式 (9)2.3.3通讯协议示例以及解释 (9)第1章产品简介1.1产品概述VMS-3000-KT-N01是一款MODBUS接口的万能空调调温器。
带有学习功能，可以学习空调遥控器的控制码，从而代替遥控器对空调进行控制；VMS-3000-KT-N01带有RS485接口支持ModBus-RTU协议，对于支持此协议的PLC、单片机控制系统、力控、组态王、昆仑通态等组态软件均可以通过VMS-KT-N01对大部分柜式或壁挂式空调进行自动控制。
1.2功能特点⏹通过我司配套软件可以学习99.9%的空调遥控器。
⏹可学习4组按键功能（若需扩展请联系我司技术）。
⏹带有485接口，可通过ModBus-RTU协议代替遥控器对空调进行控制。
⏹ModBus通信地址可设置，波特率可修改。
⏹红外发射头与空调距离最远可达5m。
⏹RS-KT-N01设备采用宽电压供电直流10~30V均可。
⏹485通信线通信距离最远可达2000m。
1.3主要参数供电DC10~30V功耗 1.2W使用环境-20℃~+60℃，0%RH~80%RH通信接口RS485；标准的ModBus-RTU协议；通信波特率：2400、4800、9600可设红外口可学习99%遥控器，并成功对空调进行控制注意：（以下遥控器无法控制成功）长虹空调使用KKCQ-2A海信空调使用Y-H1-02(C)设备安装尺寸:产品外观图:1.4系统框架图本产品也可以多个传感器组合在一条485总线使用，理论上一条总线可以254个485传感器，另一端接入带有485接口的PLC、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试（在使用该配置软件时只能接一台设备）。
威纶触摸屏与施耐德PLC通讯说明
140CPU67160RJ45与威纶通MT6100I触摸屏RS485通讯说明1：PLC设置2：MT6100I设置3：通信线制作UNITY PLC 需与触摸屏通讯，接线方式参照上图。
NC 不接。
正常后CPU167160显示4854、140CPU67160RJ45与MT6100I 触摸屏RS485通信热备冗余，只需将两个CPU RJ45线并接到触摸屏RS485线上即可。
RJ45口转RS485PLCRJ45端触摸屏RS485端COM1-2W1---6--------------12---3--------------2NC NC5---------------5GNDMT6100i与Premium系列PLC以Unitelway方式通讯说明第一步：首先对施耐德Premium系列PLC端进行设置，双击打开PLC软件设置端口（TER/AUX接口均可以与MT6100i通信）：包括设置PLC串口的通信参数，协议设置，PLC设置为主站等步骤。
第二步：对HMI程序进行设置：添加TE－UniTelway驱动，设置接口类型与通信参数第三步：务必保证触摸屏与PLC通讯电缆接线正确，接线方式如下：MT6100i RS-485TSX Series CPU Port9P D-SUB8P mini-din Female威纶通tk6070ih与M340通讯说明1、触摸屏与M340PLC之间通讯线对接线序如下TK6070ih触摸屏（9针公头接口）施耐德M340PLC （RJ45接口）COM2(RS485)接口方式RJ45接口RS485通讯1Rx-5D02Rx+4D15GND8GNDRJ45的RS485端口定义如下图：2、下位机modbus口设置如图设置从站波特率数据校验物理线路为485 3、触摸屏画面软件的系统参数设置其中本机PLC2是由我们自己建立的，点击新增可以建立，其中设置如下我们选择的是RS485通信，设置照图设置，其他默认（点击编辑—系统参数设置）从MODBUS RTU到Local HMI的传输属于输出量，反过来则是输入量，bit的是离散量，word的是模拟量。
485型温湿度传感器的工作原理
485型温湿度传感器的工作原理1.传感器结构485型温湿度传感器通常由温湿度传感器元件、信号处理电路和485通信电路三部分组成。
温湿度传感器元件一般采用半导体或电容式传感器，它们能够感知周围环境中的温度和湿度变化，并将这些变化转化为电信号。
信号处理电路则负责对传感器元件输出的电信号进行放大、滤波和线性化处理。
485通信电路则负责将处理过的温湿度数据通过485总线发送给控制系统。
2.温湿度传感器元件温湿度传感器元件通常采用微型热电阻、电容式传感器或电子电阻等原理实现温湿度的测量。
其中，微型热电阻是一种利用金属材料在温度变化下产生电阻变化的原理，通过测量这种变化来获得环境的温度。
电容式传感器则是利用介质对电容值的敏感性来测量湿度，当湿度变化时，介质的相对介电常数会发生变化，从而引起电容值的变化。
电子电阻式传感器是通过测量电阻的变化来获得温度和湿度的。
3.信号处理电路传感器元件的输出信号一般非常微弱，需要经过信号处理电路进行放大和滤波处理，以提高信噪比和增加测量的准确性。
信号处理电路还会根据传感器元件的响应特性进行线性化处理，使输出的温湿度数据能够符合一定的标准。
线性化处理的原理是通过对传感器元件的输出信号进行多点校准，建立一个温度或湿度与电信号值之间的对应关系。
4.485通信电路485通信电路负责将处理过的温湿度数据转换为串行通信信号，通过485总线发送给控制系统。
485总线是一种串行通信协议，具有高抗干扰性和多点通信的优点。
传感器通过485通信电路与控制系统相连接，并按照一定的通信协议进行数据的传输和接收。
控制系统可以通过485总线同时与多个温湿度传感器通信，从而实现对多个传感器的远程测量和控制。
总之，485型温湿度传感器通过温湿度传感器元件感知环境的温湿度变化，经过信号处理电路进行放大、滤波和线性化处理，最终通过485通信电路将测量到的温湿度数据发送给控制系统。
这种传感器具有测量精度高、抗干扰能力强和多点通信等特点，广泛应用于空调系统、恒温恒湿等领域。
威纶触摸屏与CP1H通过RS485通信
关于威纶屏与欧姆龙PLC 的485通信试验一．试验目的：了解威纶通触摸屏与OMRON的CP1H系列PLC的485通信试验其中触摸屏做主站，两个PLC做从站。
二．材料：1.威纶通触摸屏型号MT6100I （软件EB8000）2.OMRON的PLC型号：CP1H-XA40DT-D 2个（软件CX-Programmer）3.PLC附件CP1W-CIF11 2个。
4.开关电源直流24V开关电源一个5.电线若干。
三．接线按求接好电线，触摸屏电源为24VDC；PLC电源为24VDC；通讯线在屏的COM1通信口（D型9針）需要注意的是MT61OOI屏有两个COM1通信口（一个为RS485 2/4W母头,一个为rs232公头）我们选择前者。
打开EB8000软件查看帮助中通信线的制作。
2号脚和1号脚分别为RX+和RX-，RX+连接到2个CP1W-CIF11通信口的SDB+或RDB+；RX-连接CP1W-CIF11通信口的SDB-或RDB-。
四.CP1W-CIF11的设置:把CP1W-CIF11上的拨码开关的1、2、3、5、6号脚打到ON的位置。
五．PLC设置：其中模式应选择Host link, 波特率，通信位数，停止位，校验方式等应与触摸屏设置一致。
单元号即为站号。
两个PLC设置不能一样。
我这里一个为1，一个为2。
（因为PLC有两个通信端口，所以设置时应视选择的端口来设置串口1还是串口2）。
六．PLC程序，因为是试验，所以写了一个简单的启动与停止程序。
程序写好后下载到PLC中在下载时一定要记得把设置也下载到PLC中，完成后把PLC断电重启，七．触摸屏程序:打开编程软件EB8000,新建一个文件,在系统参数设置中新增一个设备（多个PLC在同一485网络下不要多次新增设备，否则会报COM1端口已被占用。
）,在PLC类型中选择OMRON CJ/CS/CP ;接口类型中选择RS485 2W;COM设置见下图,设置完成后点确定.然后在屏幕创建四个位元件.请注意,在地址栏中一个为W1#0.00,一个为W2#0.00分别对应站号为1的PLC的W0.00位和站号为2的PLC的W0.00位依次建立四个按键分别为第一个PLC启动,第一个PLC停止,第二个PLC启动,第二个PLC停止,完成后保存再编译,然后下载到触摸中.八.实验:有触摸屏上按下第一个PLC启动,电脑监控第一个PLC程序发现W1.00有输出,按下第一个PLC停止,W1.00停止输出.然后监控第二个PLC程序,程序运行正确.至此,实验完成了一个触摸屏与两个PLC之间的485通讯完全正确.可以正常使用.。
