初三物理画电路图练习
九年级物理：电路图练习
1.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）
2.根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）
3.据电路图连接实物图，导线不能交叉．
4.据电路图连接实物图，导线不能交叉．
5.将电流表连接在电路中，测出电路中的电流强度是0.24安培，量程如图，在图上标出指针所在的位置．
6.根据下图中的电路图连接实物图.
7.两个灯泡连接在同一电路中，用电流表测得它们的电流相等，则两灯连接方式是否一定串联？
8.用图7中的元件组成串联电路，元件位置不动．
9.有两盏灯把它们连接在同一电路中，要求两灯可以各自开和关，互不影响。
请在图7中把电路补充完整。
初三物理电路图练习题及答案
初三物理电路图练习题及答案一、选择题1. 在串联电路中，电流的大小关系是：A. 各处电流相等B. 各处电流不等C. 电流大小与电阻成反比D. 电流大小与电阻成正比2. 下列哪种情况下，电路中的电流会发生变化？A. 电阻值增大B. 电源电压增大C. 电路断开D. 所有选项3. 并联电路中，电压的大小关系是：A. 各支路电压相等B. 各支路电压不等C. 电压大小与电阻成反比D. 电压大小与电阻成正比4. 欧姆定律公式是：A. I = U/RB. U = IRC. R = U/ID. 所有选项5. 一个电阻为10Ω的电阻器，通过它的电流为0.2A，那么电阻两端的电压是：A. 2VB. 20VC. 0.2VD. 0.02V二、填空题1. 串联电路的总电阻等于各部分电阻的______。
2. 并联电路的总电流等于各支路电流的______。
3. 电路中，电阻器的作用是______电流。
4. 电压表的内阻应该______，以减少测量误差。
5. 电流表的内阻应该______，以减少测量误差。
三、计算题1. 一个由两个电阻R1和R2串联组成的电路，R1=5Ω，R2=10Ω，电源电压为12V。
求电路中的总电流。
2. 一个由两个电阻R1和R2并联组成的电路，R1=20Ω，R2=30Ω，电源电压为6V。
求电路中的总电阻。
3. 一个电阻器R=15Ω，接在电压为9V的电源上，求通过电阻器的电流。
四、简答题1. 请简述串联电路和并联电路的区别。
2. 为什么在电路中使用电压表和电流表时，需要考虑它们的内阻？五、实验题1. 设计一个实验，验证欧姆定律。
2. 描述如何使用电压表和电流表测量一个电阻器的电阻值。
答案：一、选择题1. A2. D3. A4. D5. B二、填空题1. 之和2. 之和3. 限制4. 足够大5. 足够小三、计算题1. 总电流I = U / (R1 + R2) = 12V / (5Ω + 10Ω) = 0.8A2. 总电阻R = (R1 * R2) / (R1 + R2) = (20Ω * 30Ω) / (20Ω + 30Ω) = 12Ω3. 电流I = U / R = 9V / 15Ω = 0.6A四、简答题1. 串联电路中，电流在所有元件中是相同的，而并联电路中，电流可以分流到各个元件中。
初三物理电路图练习题及答案

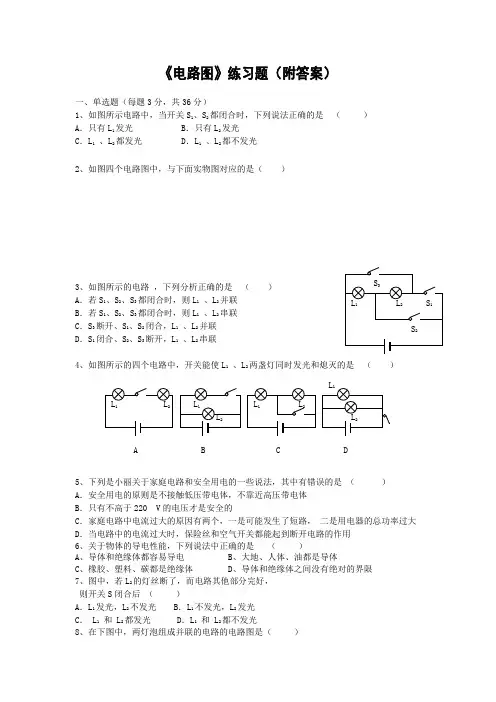

《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ） A ．只有L 1发光 B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（ ）A DC BA B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
九年级物理电学画图专题
电路画图专题
一.根据实物画电路图
1．根据如图所示的实物连接图，在虚线框内画出电路图．
2.根据如图所示的实物图，在框内画出其对应的电路图．
3.如图所示为一实物电路，请画出所对应的电路图．
4.根据如图所示的实物连线图，在虚线方框中画出对应的电路图．
5. 请画出与下面实物图对应的电路图．
二.根据电路图连接实物
6.根据图（a）所示的电路图，用笔画线作导线，把图（b）连成实物图．
7. 按下边的电路图连接实物．
8．根据电路图1画出图2实物图．
9. 请根据如图所示电路图，用笔画线代替导线将实物连接补充完整．
10. 将如图所示的元件连线．要求：三节干电池串联，开关控制两盏灯，两个灯泡要串联，电压表测量L2电压．
11. 按要求连接如图电路并在右侧虚线框内画出相应的电路图：两灯并联、开关控制两个灯泡，电流表A1测干路电流，电流表A2测通过灯泡L2的电流，导线不要交叉．。
初三物理电路图练习题
初三物理电路图练习题电路图是物理学中重要的一部分，它用图形的形式表示了电流的流动路径和电器元件之间的连接关系。
通过电路图的练习题，可以帮助我们加深对电路原理的理解，并提高解决电路问题的能力。
下面将给出几个初三物理电路图练习题，供大家参考和练习。
练习题一：如图所示，一个电池通过开关S与一个灯泡L连接。
当开关关闭后，灯泡亮；当开关打开后，灯泡熄灭。
请回答以下问题：1. 当开关处于关闭状态时，电路处于什么状态？请解释原因。
2. 当开关处于打开状态时，电路处于什么状态？请解释原因。
3. 如果用导线代替开关，灯泡的亮度是否会有所变化？请解释原因。
练习题二：如图所示，一个电池通过开关S与一个电阻R1连接，然后再通过另一个开关T与另一个电阻R2连接，最后与一个灯泡L相连。
请回答以下问题：1. 当开关S关闭、开关T打开时，电路中的电流是否存在？请解释原因。
2. 当开关S打开、开关T关闭时，电路中的电流是否存在？请解释原因。
3. 当开关S关闭、开关T关闭时，电路中的电流是否存在？请解释原因。
练习题三：如图所示，一个电池通过两个并联的灯泡L1和L2连接。
请回答以下问题：1. 当灯泡L1损坏时，是否会影响灯泡L2的亮度？请解释原因。
2. 当灯泡L2损坏时，是否会影响灯泡L1的亮度？请解释原因。
3. 分析并描述电路中的电流分布情况。
练习题四：如图所示，一个电池通过两个串联的电阻R1和R2连接。
请回答以下问题：1. 在串联电路中，两个电阻之间的电压关系如何？2. 如果将电阻R1的阻值加倍，电阻R2的阻值保持不变，对电路的影响是什么？请解释原因。
3. 如果将电阻R2的阻值加倍，电阻R1的阻值保持不变，对电路的影响是什么？请解释原因。
以上是初三物理电路图练习题，希望对大家的物理学习有所帮助。
通过反复练习和思考这些题目，相信你能逐渐掌握电路图的解读和应用能力，为进一步学习电学打下坚实的基础。
祝愿大家能在物理学习中取得优异的成绩！。
初三物理画电路图专题训练
电路图专练一、根据实物图，画出相应的电路图二。
、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。
进行电路设计时，重点考虑两个问题：一是用电器的连．接方式．．．立工作．．．来确定是串联还是并联；．．实现独．．．，根据用电器是否二是看开关的控制作用，确定开关．．．。
开关可和用电器串联，也可和用电器并联。
与用电器串联时开关．．的位置闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。
1、图1中灯泡L1和L2串联，开关控制两灯的通、断。
在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。
在虚框内画出电路图、并连接实物图。
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
在虚框内画出电路图并连接实物图。
4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
并画出电路图。
7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。
8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
画出电路图、并连接实物图。
9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。
并画出电路图四、电路设计1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置．(1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；(2)按下开关S1、S2时，电路中任何一盏灯都不亮；(3)按下开关S1、S3时，电路中两盏灯均亮．2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置．(1)按下开关时，电路中绿灯亮，电铃响．(2)按下开关时，电路中灯不亮，电铃不响．(3)按下开关时，红灯亮．3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．4、根据要求将下图中元件连成电路图．(各元件位置不动)(1)(甲)图灯L1、L2串联，电流表测串联电路的电流强度．(2)(乙)图灯L1、L2并联，电流表测灯L1的电流强度，开关控制两盏灯．(3)(丙)图灯L1、L2并联，开关控制L1，电流表测L2的电流强度。
九年级物理《根据实物图画电路图》练习题
九年级物理《根据实物图画电路图》练习题一、选择题1. （3分）下列说法正确的是（）A.电荷的移动形成电流B.电路中有电压就一定有电流C.摩擦起电就是创造了电荷D.电流的方向与自由电子定向移动的方向相反二、解答题2. 请你在虚线框内画出相应的电路图。
3. 请在虚线框内画出实物图的电路图。
4. 根据如图所示的实物图，请在方框内画出它的电路图5. 根据实物连接图在虚线框内画出电路图。
6. 根据实物图画电路图7. 如图是小红同学连接的实物电路．请你在方框内画出相应的电路图；8. 请根据如图所示的实物图画出电路图．9. 根据如图所示的实物图，在方框中画出相对应的电路图．10. 在方框中画出左侧实物接线图对应的电路图．11. 根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：(1)两灯并联；(2)只闭合S1时，红灯发光，绿灯不发光；(3)只闭合S2时，绿灯发光，红灯不发光；(4)画出电路图．12. 根据实物图，画出对应电路图，并在电路图上标出电流方向．13. 根据下面的实物图，在右边的虚线框内画出电路图．14. 根据图中实物，在右图虚线框内画出对应的电路图．三、作图题（本题共计 1 小题，共计15分，）15. （15分）请按照如图所示的实物图画出电路图．参考答案一、选择题1.D二、解答题2.由实物图可知，灯L1与L2并联，开关控制干路，电路图如下图所示：3.4.5.6.（1）电流从电源正极流出，依次经过开关和灯泡L1、L2，回到电源负极，如图1所示；（2）电流从电源正极流出经开关S分支，一条支路经开关S1、灯泡L2，另一条支路经灯泡L1、开关S2；然后两支电流汇合成一支电流回到电源负极；即两灯并联，电路图如图2所示；7.解：根据实物图知，电流从电源正极出发，沿电流流向，先将开关、电流表A2和A1、灯泡L1串联起来，最后回到电源负极；再将灯泡L2并联在电流表A1和灯泡L1的两端，由此画出电路图如图所示：．8.解：由实物电路图可知，从电源正极出发，然后电路分为两条支路，一路径经灯L1，开关S1，回到电源负极，另一路径经开关S2、灯L2回到电源负极，由此可见，两灯泡并联，如图所示．9.解：甲图中，电流从正极出发，经开关、分支，一支经灯泡L1、电流表，另一支经灯泡L2，然后两支汇合共同回到电源负极，如图所示：乙图中，电流从正极出发，经开关、电流表开始分支，一支经灯泡L1，另一支经灯泡L2，然后两支汇合共同回到电源负极．如图所示：10.解：灯泡与电铃并联，开关S控制干路，开关S1控制电铃，如图所示：11.解：从正极开始分支，一支经开关S1、红灯回到负极，另一支经S2、绿灯回到负极，设计电路如图所示：12.解：由实物电路图可知，电路为两灯泡的串联电路，电流从电源正极出发经开关、灯泡L2、L1流向电源负极，电路图如下图所示：13.解：从电源正极出发，依次经过开关S、灯泡L1、L2，然后回到电源负极即可，如图所示：14.解：从电源正极开始分路，一路经过灯泡L，另一路经过开关和L1，然后共同回到电源负极；如图所示：三、作图题15.如图所示。
初三物理电路图练习题及答案
《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中，若L 2的灯丝断了，而电路其他部分完好，则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光A D C B8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
中考电路图专题训练(100道)
电路作图题100个一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。
2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。
3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。
请在方框内画出手电筒的电路图。
4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。
（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。
6.如下图所示电路，画出相应的电路图。
7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。
8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。
9.请将下图中的元件连接成串联电路。
10.【2008·广西钦州】某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。
11.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。
12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
13.请根据如图所示的实物图画出电路图。
14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。
16.请画出如下图所示的实物电路的电路图。
17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。
（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。
初三物理《电路图》练习
初三物理《电路图》练习1．根据实物图画出相应的电路图
（2）
2．根据电路图，用笔划线作导线，连接各元件。
（
（）
（
3．有一盏电灯L，一个电铃B，两个开关S1和S2，二节干电池、导线。
按下列要求画出电路图：S1、S2同时闭合时，L1亮，B响，闭合S1断开S2时，B 响L 不亮。
4
S 1、S2分别控制L1、L2灯，S
画出电路图，并把实物图连接起来。
电路图
5．L、L灯并联，开关K
求画出电路图，标出电流表的正负接线柱，然后用笔划连接实物图。
电路图
6．L、L灯并联，电流表A测通过L灯电流，电流表A测干路电流，开关K在干路，根据以上要求画出电路图，标出电流表的正、负接线柱。
电路图
精品文档考试教学资料施工组织设计方案。
初三画电路图练习题精选
初三画电路图练习题精选电路图是初中物理学习中重要的内容之一，通过画电路图可以帮助我们理解电流、电阻和电压之间的关系，提升解决实际问题的能力。
下面是一些初三画电路图练习题的精选，希望能帮助同学们巩固所学知识。
1. 题目：简单电路图画出以下电路图，并回答问题：题目描述：一个电池正极连一个电阻，电阻的另一端连接一个灯泡，灯泡的另一端再连回电池的负极。
图表示：[电池正极]-----[电阻]-----[灯泡]-----[电池负极]问题：灯泡能亮起来吗？为什么？解答：能够亮起来。
因为电流从电池正极流向电阻，再从电阻流向灯泡，最后回到电池负极，形成了一个闭合电路。
当电流流过灯泡时，灯泡就会亮起来。
2. 题目：并联电路画出以下并联电路图，并回答问题：题目描述：一个电池正极连接两个电阻，两个电阻的另一端连接一个共同的导线，导线的另一端则连接电池的负极。
图示：[电池正极]---[电阻1]------[共同的导线]------[电阻2]---[电池负极]问题：在这个电路中，电阻1和电阻2的电流是否相等？为什么？解答：在并联电路中，电阻1和电阻2的电流是相等的。
这是因为在并联电路中，电流会分流通过不同的支路。
而在相同电阻下，支路电流与电阻呈反比关系。
由于电阻1和电阻2相等，所以它们所分流的电流大小也是相等的。
3. 题目：串联电路画出以下串联电路图，并回答问题：题目描述：一个电池正极连接一个电阻，电阻的另一端连接一个开关，开关的另一端再连接一个灯泡，灯泡的另一端则连接电池的负极。
图示：[电池正极]---[电阻]---[开关]----[灯泡]----[电池负极]问题：如果打开开关，灯泡会亮吗？为什么？解答：如果打开开关，灯泡会亮。
因为在串联电路中，电流只有一个路径可以流通，必须经过每一个元件才能继续流动。
当开关打开时，电流可以顺利通过电阻、开关和灯泡，使灯泡亮起来。
通过以上练习题，我们可以巩固对电路图画法的掌握，并且理解电流在不同电路中的流动情况。
初三物理画电路图练习题
初三物理画电路图练习题在初三物理学习中，画电路图是一个重要的练习环节。
通过画电路图，我们可以更好地理解电路的构成和电流的流动。
下面，我将为大家提供一些初三物理画电路图的练习题。
练习一：简单电路图请根据以下描述画出相应的电路图：电池的正极与一个小灯泡的一端相连，另一端与电池的负极相连。
提示：使用符号画出电池和灯泡，并标明正负极的连接。
练习二：并联电路请根据以下描述画出相应的电路图：两个电池与一个灯泡相连，其中一个电池的正极与灯泡的一端相连，另一个电池的负极与灯泡的另一端相连。
提示：使用符号画出电池和灯泡，并标明正负极的连接。
练习三：带开关的电路请根据以下描述画出相应的电路图：一个电池与一个灯泡相连，中间有一个开关，电池的正极通过开关与灯泡的一端相连，电池的负极与灯泡的另一端相连。
提示：使用符号画出电池、灯泡和开关，并标明正负极的连接。
练习四：多个灯泡的串联电路请根据以下描述画出相应的电路图：两个电池与三个灯泡相连，电池的正极与第一个灯泡的一端相连，第一个灯泡的另一端与第二个灯泡的一端相连，第二个灯泡的另一端与第三个灯泡的一端相连，第三个灯泡的另一端与电池的负极相连。
提示：使用符号画出电池和灯泡，并标明正负极的连接。
将灯泡按照顺序排列。
练习五：互不干扰的并联电路请根据以下描述画出相应的电路图：两个电池与两个灯泡相连，其中一个电池的正极与第一个灯泡的一端相连，另一个电池的正极与第二个灯泡的一端相连，两个灯泡的另一端分别与两个电池的负极相连。
提示：使用符号画出电池和灯泡，并标明正负极的连接。
练习六：使用开关的并联电路请根据以下描述画出相应的电路图：两个电池与两个灯泡相连，其中一个电池的正极与第一个灯泡的一端相连，一个开关将第一个灯泡与第二个灯泡相连，第二个灯泡的另一端与另一个电池的负极相连。
提示：使用符号画出电池、灯泡和开关，并标明正负极的连接。
以上就是初三物理画电路图的练习题。
通过这些练习，我们可以更好地掌握电路图的画法，增强对电路的理解，为进一步学习物理打下坚实的基础。
九年级物理电路图练习
⑷所画导线不能交叉。
L
L 2
1、根据电路图连接实物图：
2、根据电路图连接实物图：
3、请在图中用笔画线代替导线，按要求连接电路。
要求：⑴开关同时
控制两盏电灯；⑵电灯 L 、L 并联；⑶电流表测通过两灯的总电流；
1 2
1
3 1
第 5 题图
4、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线， 将它们连接起来。
（导线不能有交叉）
V
L 1
L 2
第 5 题图
5、按照电路图连接实物电路。
6．试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。
并画出相应的电路图。
7、根据实物图画出电路图
8、
9、。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 4. 给你电源、灯泡、两只单刀双掷开关及 导线若干，试设计一个卧室照明灯的电路 图，两开关分别装在卧室门、床上，并且 都单独控制灯的亮和熄．
• 5、在图中（2）图指定方框中，按照（1） 图所示实物连线图画出电路图。
• 6. 根据实物图，画出对应电路图．
• 7、画出图所示实物的电路图。
• 7、按照图所示的电路图, 将图中各个元件 边连接起来。
• 1、将图（1）中各元件符号连接成电路图 。要求三盏灯并联，S能控制它们同时点亮 或熄灭；并用笔画线表示导线，按电路图 （1）连接（2）图中的实物。（符号、实 物位置不能移动，连线不得交叉）
• 2. 上右图是已连接的实物图，请你在右边 的方框内画出它的电路图．
• 3. 根据图所示的电路图连接实物图．
• 4. 图示电路中,下列说法正确的是 ………………………………【 D 】
• A.K1只控制L1, K2控制L2, K3控制L3 • B.L1、L2、L3是并联的 • C.只闭合K2和K3, L2、L3能发光 • D.K1K2K3都闭合时, L1、L2、L3都发光
• 5.如图所示的电路中，正确的说法是 ……………………【 B 】
• D、电冰箱内降到设定的温度，S2就自动断开
• 19、如图所示，下列说法不正确的是【 D 】
• A、K2断开，K1闭合，L1、L2都能发光 • B、K1断开，K2闭合，L1不亮，L2亮 • C、K1、K2都闭合，L1不亮，L2亮 • D、K1、K2都闭合，L1亮，L2更亮
• 20、如下图所示的各电路中，当开关S闭合 后，灯E1和E2并联的是…【 AC 】
•
• 8. 将图中所给元件组成一个电路，要求K1 控制L1，K2控制L2，元件不许移动．
• 9、有一盏电灯,一个电铃，两个开关K1和 K2, 还有一电池组。要求: 开关K1按下时, 只有电铃响, 而开关K2也按下时, 电铃响且 电灯亮。请画出这个电路图。
• A.三个电阻串联
• B.三个电阻并联
• C.三个电阻均未接入电路
• D.只有一个电阻未接入电路、其余两个电 阻串联
• 6.如图所示电路中，下述操作中，只使A灯 亮的操作是………【 D 】
• A.只闭合开关K1 • C.只闭合开关K3
B.只断开开关K2 D.三个开关都闭合
• 7.如图所示的电路中，当开关K闭合时 ……………………【 B 】
• 9. 如图所示，正确说法是………【 B 】 • A.R1R2是串联的 • B.R1和R3并联 • C.R2和R3串联 • D.以上说法都不对
• 10、在图所示的电路中,由于开关的闭合 与断开,可造成电路结构的各种变化,若使L1 、L2并联, 应【 A 】
• A、闭合K1、K3、K4, 断开K2
• 5、教室中的电灯其中一盏坏了时,其它的还 照样亮,说明: 教室中的电灯是_并 联的。
•
• 6、节日彩灯上如果有一盏坏了,所有的彩灯 都不亮,说明:彩灯之间一定是_串_联的。
• 7、如右图所示电路中，（1）要使灯E1、 E2串联，则应闭合开关_S3_;（2）要使灯 E1、E2并联，则应闭合开关_S1、S2_;（3 ）能单独点亮的是灯_E1_，这时应闭合开 关 S2_;（4）如果同时闭合开关S1、S3， 则会发生_短路_。
• A、A接线柱
B、B接线柱 C、
• C接线柱
D、D接线柱
• 18、如图是一个简化了的电冰箱内的电路图。M 是压缩机用的电动机，E是电冰箱内的照明灯泡 。根据你的了解，下列说法中不正确的是【 B 】
• A、电冰箱门打开时，灯泡E与电动机可能并联
• B、电冰箱门关上时，灯泡E与电动机可能串联
• C、电冰箱门关上时，S1就自动断开
• B、只能接在
• D、条件不足，无法确定
• 15、如图所示，下列说法正确的是 ………………………………【 D 】
• A、E1、E2是串联的 • B、开关S只控制E3 • C、E1、E3是混联的 •D、三灯并联，S是总开关
• 16、如图所示电路。要使S2控制E2，S1做 总开关，应将导线头M接在【 B 】
• A.只有灯L1能发光 • B.只有灯L2能发光 • C.灯L1、灯L2都能发光 • D.灯L1、灯L2都不能发光
• 8.如图所示的电路中…………【 C 】
• A.闭合K1后，K2只能控制L3 • B.闭合K1后，K2只能控制L2和L3 • C.闭合K1后，K2只能控制L1和L2 • D.闭合K1后，K2只能控制L1
• 8、如下图所示，各电路中电灯的连接属于 串联的有_B_，属于并联的有_CD_，属于 混联的有_A_。
• 1.如图所示，开关闭合后，两盏灯同时发光 的电是…………………………【 B 】
• 3.如图所示的电路中，说法不正确的是 ……………………【 C 】
• A.K1断开K2闭合时，L1不亮, L2亮 • B.K1闭合K2断开时，L1、L2都亮 • C.K1K2都闭合时, L1、L2都亮 • D.K1K2都闭合时，L1不亮, L2亮
• B、闭合K1、K2、K4, 断开K3 ； • C、闭合K1、K4, 断开K3、K4
• D、闭合K1、K2、K3, 断开K4。
• 14、在图中，用箭头标出了部分接线中的 电流方向。a、b间和c、d间，或者接电源 ，或者接电灯。若图中只接有一个电源， 则该电源……………………【 C 】
• A、只能接在a、b间
• (2)用导线将A、D连接，则L1和L2是_串_联 的．
• (3)如果用导线将B、C连接，称电路为_短 路_（填通路、断路、短路）
• 4、在图所示的电路中，（1）当S1、S2都 断开时，称为_开_路；（2）当S1、S2都 闭合时，称为_短_路；（3）当S1闭合、 S2断开时，称为_通_路;（4）当S1断开、 S2闭合时，称为_开_路。（填通路、断路 、短路）
初三物理画电路图练习
•总复习 •初中物理
•电 学 2 —— 欧 姆 定 律
• 1. 下图中L1和L2串联的是__A，并联的是__
．•BC
• 2. 如图所示的电路中，A、B、C、D是四个 接线柱，开关K是闭合的．
• (1)用导线将A、B连接，再将C、D连接则 灯L1和L2是_并_联的．
